车床拨叉的钻孔夹具设计
车床拨叉上螺纹底孔加工钻床夹具的设计

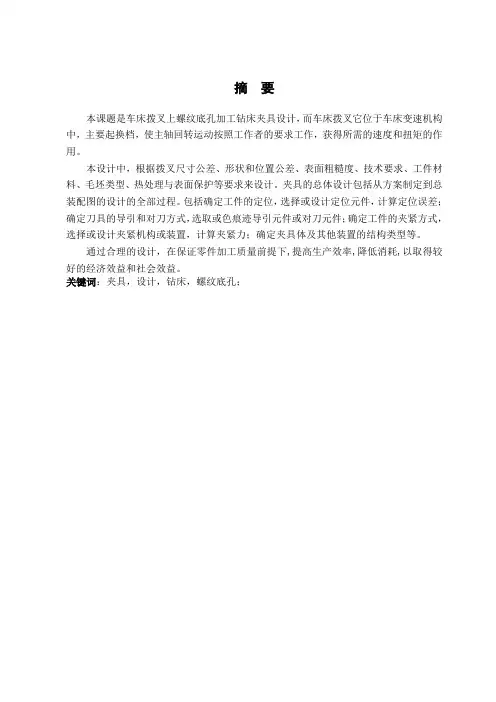

摘要本课题是车床拨叉上螺纹底孔加工钻床夹具设计，而车床拨叉它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
本设计中，根据拨叉尺寸公差、形状和位置公差、表面粗糙度、技术要求、工件材料、毛坯类型、热处理与表面保护等要求来设计。
夹具的总体设计包括从方案制定到总装配图的设计的全部过程。
包括确定工件的定位，选择或设计定位元件，计算定位误差；确定刀具的导引和对刀方式，选取或色痕迹导引元件或对刀元件；确定工件的夹紧方式，选择或设计夹紧机构或装置，计算夹紧力；确定夹具体及其他装置的结构类型等。
通过合理的设计，在保证零件加工质量前提下,提高生产效率,降低消耗,以取得较好的经济效益和社会效益。
关键词：夹具，设计，钻床，螺纹底孔；AbstractThe topic is The design of the drilling machine fixture for Processing lathe shifting fort upper thread bottom hole, and lathe shifting fort located in the lathe speed institutions, mainly from the shift so that the spindle rotary movement of workers in accordance with the requirements of work, have the necessary speed and torque Role.The design, based on tolerance shifting fort size, shape and location of tolerance, surface roughness, technical requirements, the workpiece material, rough type, heat treatment and surface protection and other requirements of the design. Fixture for the overall design, including programming from the assembly to the design of the entire process. Including the identification of the workpiece location, location choice or design components, calculated positioning error; determine the tool and guided the knife, or select the color traces of knife-guided components or components; determine the workpiece clamping, choice or design clamping Or device, calculated clamping force; identify specific folders and other devices, such as the type of structure.Through rational design, to ensure the quality of parts processing premise, increase production efficiency and reduce consumption, to achieve better economic and social benefits.Keywords: Fixture, Design,Drilling Machine,Thread Bottom Hole；目录1摘要 (I)2ABSTRACT (II)3第一章绪论 ................................. 错误！未定义书签。
车床拨叉工艺规程及专用夹具设计
车床拨叉工艺规程及专用夹具设计1.引言本文档旨在介绍车床拨叉工艺规程及专用夹具设计的相关内容。
拨叉是一种常用的机械零件，用于传递力量和转换方向，在机械制造中有着广泛的应用。
通过规范化的工艺规程和合理设计的专用夹具，可以提高制造效率和产品质量。
2.工艺规程2.1 材料准备车床拨叉制造常用的材料有碳钢、合金钢等。
在进行车床加工之前，首先需要对选用的材料进行准备。
包括材料的锯切和加热处理等。
2.1.1 锯切根据工艺要求和零件尺寸，将选用的材料进行锯切。
在锯切过程中，需要确保切割平整、垂直，并避免产生过多的热量。
2.1.2 加热处理选用的材料可能需要经过热处理，以提高其力学性能。
根据材料的类型和要求，进行适当的加热处理，如淬火、回火等。
2.2 制定车床加工工艺根据拨叉的设计图纸和工艺要求，制定车床加工工艺。
包括车床刀具的选择、工件夹持方式、切削参数以及加工顺序等。
在制定过程中需要考虑到加工前后的尺寸精度、表面粗糙度等要求。
2.3 车床加工操作按照制定好的工艺方案进行车床加工。
在加工过程中，需要严格控制切削参数，如切削速度、进给量和切削深度等。
及时进行刀具更换、刀具磨削等操作，保证加工质量。
2.4 表面处理车床加工完成后，可能需要对拨叉的表面进行处理，以提高其耐腐蚀性和装饰效果。
常用的表面处理方法包括电镀、喷涂和热处理等。
2.5 检验与质量控制对加工完成的拨叉进行检验。
根据设计要求和工艺规范，进行尺寸检测、硬度测试等。
确保产品质量符合标准要求。
3.专用夹具设计3.1 夹具选型根据拨叉的形状、尺寸和加工要求，选择合适的夹具。
夹具应能够稳定夹持工件，并保证加工过程中的精度和安全。
3.2 夹具结构设计根据拨叉的形状和夹持需求，设计夹具的结构。
包括夹具座、定位块、顶尖、夹具螺杆等。
要考虑到夹具结构的刚性和稳定性，以及操作的方便性。
3.3 夹具制造和调试根据夹具设计图纸，进行夹具的制造和调试。
确保夹具的加工精度和质量。
ca6140车床拨叉工艺及夹具设计(831008)
ca6140车床拨叉工艺及夹具设计(831008)
CA6140车床拨叉工艺及夹具设计(831008)的详细精确步骤如下：
1. 工艺设计：
a. 确定加工零件的材料和尺寸要求。
b. 分析零件的几何形状和要求，确定加工顺序和工艺路线。
c. 根据零件的要求，选择合适的刀具和加工参数。
d. 设计车床拨叉的形状和尺寸，确保能够稳定夹持工件并
进行加工。
2. 夹具设计：
a. 根据工艺要求和工件的几何形状，确定夹具的类型和结构。
b. 设计夹具的夹持面和定位面，确保工件能够稳定夹持和
定位。
c. 设计夹具的夹持力和夹持方式，确保能够满足加工过程
中的力和振动要求。
d. 设计夹具的固定方式和连接方式，确保夹具能够牢固地
固定在车床上。
3. 制造夹具：
a. 根据夹具设计图纸，选择合适的材料进行制造。
b. 使用机械加工设备，如铣床、钻床等，加工夹具的各个部件。
c. 进行夹具的装配和调试，确保夹具能够正常工作并满足加工要求。
4. 调试和优化：
a. 将夹具安装在CA6140车床上，进行调试和测试。
b. 根据加工结果和实际情况，对夹具进行优化和调整，确保加工质量和效率。
总结：CA6140车床拨叉工艺及夹具设计包括工艺设计、夹具设计、制造夹具以及调试和优化等步骤。
通过精确的设计和制造，能够确保夹具能够稳定夹持工件并满足加工要求。
拨叉(831008)的加工工艺及钻20孔的夹具设计
拨叉(831008)的加工工艺及钻20孔的夹具设计本文描述了CA6140车床拨叉（型号）零件的机械加工工艺规程及加工φ20孔的钻床夹具设计。
首先介绍了课程设计的重要性和个人的期望。
然后对零件进行了分析, 包括零件的作用和材料特性, 以及加工表面之间的位置要求。
接着设计了工艺规程, 包括毛坯的制造形式和基面的选择。
最后介绍了钻床夹具的设计和加工工艺过程综合卡片。
在零件的分析部分, 对拨叉的作用和结构进行了详细介绍, 并提出了加工表面位置精度要求。
在工艺规程设计部分, 选择了木摸手工砂型铸件毛坯, 并选用铸件尺寸公差等级为CT-12.在钻床夹具设计部分, 设计了一种可靠的夹具, 并提供了加工工艺过程综合卡片, 以确保加工精度和效率。
1.粗、精加工基准的选择为了保证零件的加工精度和装夹准确方便, 我们需要选择合适的基准。
根据“基准重合”原则和“基准统一”原则, 我们以粗加工后的上底面为主要的定位精基准, 以两个小头孔外圆柱表面为辅助的定位精基准。
2.制定工艺路线根据零件的几何形状、尺寸精度及位置精度等技术要求,以及加工方法所能达到的经济精度, 在生产纲领已确定的情况下, 我们考虑采用万能性机床配以专用工卡具, 并尽量使工序集中来提高生产率。
除此之外, 还应当考虑经济效果, 以便使生产成本尽量下降。
根据《机械制造工艺设计简明手册》, 我们选择以下工艺路线方案:1.粗、精铣Φ32的上端面, 以Φ32的外圆面为粗基准, 采用X51立式铣床加专用夹具；2.钻、扩、铰、精铰Φ20孔, 以Φ32的上端面为基准, 采用Z525立式钻床加专用夹具；3.粗、精铣Φ32和Φ72的下端面, 以Φ32的内圆面为基准。
采用X51立式铣床加专用夹具；4.粗、精铣Φ72的上端面, 以Φ32的下端面为基准。
采用X51立式铣床加专用夹具；5.铣断, 采用X60卧式铣床加专用夹具；6.粗、精镗Φ50孔, 以Φ32的下端面为基准；7.钻Φ4通孔, 钻M6孔；8.用三面刃铣刀铣斜槽面；3.机械加工余量、工序尺寸及毛皮尺寸的确定针对“CA6140车床拨叉”零件材料为HT200, 硬度200HBW, 毛坯重量1.2KG, 生产类型大中批量, 铸造毛坯的情况, 我们需要确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸。

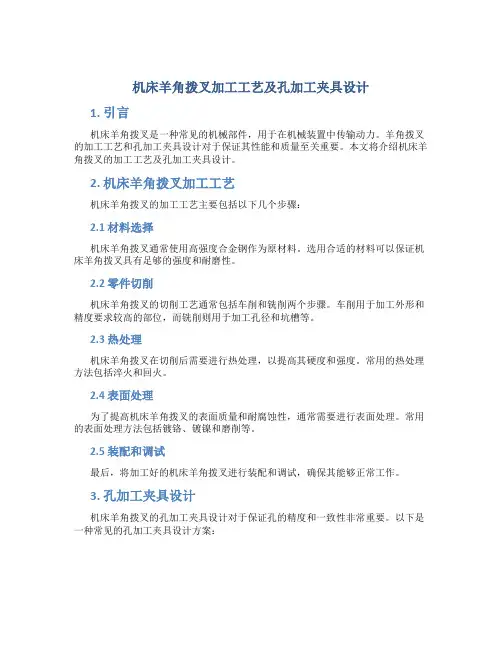

机床羊角拨叉加工工艺及孔加工夹具设计
机床羊角拨叉加工工艺及孔加工夹具设计1. 引言机床羊角拨叉是一种常见的机械部件，用于在机械装置中传输动力。
羊角拨叉的加工工艺和孔加工夹具设计对于保证其性能和质量至关重要。
本文将介绍机床羊角拨叉的加工工艺及孔加工夹具设计。
2. 机床羊角拨叉加工工艺机床羊角拨叉的加工工艺主要包括以下几个步骤：2.1 材料选择机床羊角拨叉通常使用高强度合金钢作为原材料。
选用合适的材料可以保证机床羊角拨叉具有足够的强度和耐磨性。
2.2 零件切削机床羊角拨叉的切削工艺通常包括车削和铣削两个步骤。
车削用于加工外形和精度要求较高的部位，而铣削则用于加工孔径和坑槽等。
2.3 热处理机床羊角拨叉在切削后需要进行热处理，以提高其硬度和强度。
常用的热处理方法包括淬火和回火。
2.4 表面处理为了提高机床羊角拨叉的表面质量和耐腐蚀性，通常需要进行表面处理。
常用的表面处理方法包括镀铬、镀镍和磨削等。
2.5 装配和调试最后，将加工好的机床羊角拨叉进行装配和调试，确保其能够正常工作。
3. 孔加工夹具设计机床羊角拨叉的孔加工夹具设计对于保证孔的精度和一致性非常重要。
以下是一种常见的孔加工夹具设计方案：3.1 夹具结构设计一个合理的夹具结构可以确保加工过程中夹持力的传递和夹具刚性的满足。
夹具结构通常包括夹具底座、定位销、夹紧螺栓等部件。
3.2 夹具定位夹具定位是确保机床羊角拨叉在孔加工过程中位置准确的关键。
可以通过设置定位销和孔定位孔来实现夹具定位。
定位销的位置和尺寸需要根据机床羊角拨叉的设计要求进行确定。
3.3 夹具夹紧夹具夹紧是确保机床羊角拨叉在孔加工过程中稳定固定的关键。
夹具夹紧通常通过夹紧螺栓来实现，夹紧力需要根据机床羊角拨叉的材料和加工要求进行确定。
3.4 夹具刚性夹具刚性对于保证孔加工的精度和一致性非常重要。
在夹具设计中应考虑夹具底座和夹持部件的刚性，避免夹具在加工过程中发生形变和振动。
4. 结论本文介绍了机床羊角拨叉的加工工艺及孔加工夹具设计。
拨叉钻孔夹具说明书
第一部分设计任务书及课程设计的要求和内容加工 (2)其次部分序言 (4)第三部分拨叉Φ22mm 孔的钻床夹具设计 (5)第四部分.致谢与心得体会 (15)第五部分参考文献 (16)附录：夹具零件图与夹具装配图(草稿) .................. 17(18) CAD图另图 (19)第一部分：山西大同高校煤炭工程学院09机械设计及其自动化专业《机械制造设施设计》设计任务书设计题目：CA6140拨叉钻床夹具设计要求：设计加工孔①22mm的钻床夹具毛坯类型：铸件（两件铸在一起）设计时间：2022.1217——设计内容：1、熟识零件图2、绘制零件图（一张）3、绘制夹具总装图4、编写设计说明书备注：CA6140车床拨叉831002毛坯图其次部分：序言机械制造装备设计使我们学完了高校的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深化的综合性的总复习, 也是一次理论联系实际的训练,因此,它在我们四年的高校生活中占有重要的地位。
就我个人而言，我盼望能通过这次课程设计对自己将来将从事的工作进行一次适应性训练，从中熬炼自己分析问题、解决问题的力量，为今后参与祖国的“四化”建设打下一个良好的基础。
制造背景：机械制造离不开金属切削机床，而机床夹具则是保证机械加工质量、提高生产效率、减轻劳动强度、降低对工人技术的过高要求、实现生产过程自动化不行或缺的重要工艺装备之一。
机床夹具被广泛用于制造业中，大量专用机床夹具的使用为大批量生产供应了必要条件。
在机床制造或修理中，经常遇到在圆柱上横穿孔的工件，这些工件的孔或螺纹孔的中心线不相交，需在车好圆柱后装配，画好孔的位置线，在按线加工孔或螺纹。
以前当工件画好线后，用四爪卡盘按线进行安装，再加工内孔。
在校正的过程中，调整夹在圆柱面上的两爪时，工件产生滚动，使划线孔的中心线产生角度位移，很难将工件校正, 而产生加工废品。
为此人们设计制造了夹具，通过30年的使用，效果很好。
CA6140车床拨叉的加工工艺及夹具设计
CA6140车床拨叉的加工工艺及夹具设计一、CA6140车床拨叉的加工工艺1.材料准备：选用适当的材料进行加工，一般选择高强度耐磨的合金钢或不锈钢。
2.工艺路线确定：根据零件的形状、尺寸和精度要求，确定加工工艺路线。
例如，车削底面、圆面和孔等。
3.设计夹具：根据零件的形状和加工要求，设计合适的夹具，确保工件能够在加工过程中保持稳定。
4.组织备料：按照工艺路线，将所需的原材料准备好，并进行必要的切断、锯切等预处理。
5.装夹工件：使用夹具将工件牢固地固定在加工台上，确保在加工过程中不会出现移动或晃动。
6.加工操作：根据工艺路线进行相应的加工操作，例如车削、钻孔、镗孔等，使用合适的刀具和切削参数。
7.加工精度控制：通过调整加工参数、切削速度和进给速度等，控制加工精度，保证加工尺寸和精度要求。
8.表面处理：根据零件的要求，进行表面处理，例如研磨、抛光、镀铬等，提高零件的表面光洁度和耐磨性。
9.检验：对加工后的零件进行检验，检查尺寸、外形和表面质量等，确保加工质量符合要求。
10.包装出厂：检验合格的零件进行包装，标明零件名称、规格和质量等信息，方便运输和使用。
二、CA6140车床拨叉的夹具设计夹具设计是确保工件在加工过程中稳定牢固地固定在加工台上的关键。
下面是CA6140车床拨叉夹具设计的主要考虑因素：1.工件的形状和尺寸：根据工件的形状和尺寸，设计合适的夹具结构，确保工件能够被牢固地夹持住。
2.夹具的稳定性：夹具的设计要能够保证工件在加工过程中不会发生晃动或移位，确保加工精度和质量。
3.夹具的刚性：夹具要具备足够的刚性，防止在切削过程中产生振动，影响加工质量。
4.夹具的操作性：夹具的设计要便于操作，方便工人进行安装和拆卸，提高工作效率。
根据以上考虑因素，以下是CA6140车床拨叉夹具设计的一种常见方案：1.底座设计：设计底座用于固定夹具在车床上，底座应采用稳定的结构，并通过螺栓或螺母固定在车床上。
2.卡盘设计：使用卡盘夹持工件，卡盘可以根据工件的尺寸和形状进行调整，并通过螺栓或夹紧机构固定。
1027拨叉钻孔8.4专用夹具设计：设计说明+三维夹具+装配图+零件图+工艺卡
目录第1章绪论 (1)1.1 机床夹具概述 (1)1.1.1 机床夹具 (2)1.1.2 机床夹具的优点 (2)1.2 机床夹具的发展趋势 (2)1.2.1 机床夹具的现状 (3)1.2.2 机床夹具的发展方向 (3)1.3 设计的目的与意义 (3)第2章零件的分析 (4)2.1 零件的作用 (4)2.2 零件的工艺分析 (5)第3章工艺规程的设计 (5)3.1 确定毛培的制作方式 (3)3.2 基准的选择 (3)3.3 制定工艺路线 (4)3.4 机械加工余量，工序尺寸及毛培尺寸的确定 (4)3.5 确定切削用量及加工时间 (5)第4章机床夹具设计 (18)4.1 机床夹具设计 (19)4.2 夹具的结构与定位 (21)4.3 机床夹具的夹紧 (22)4.4 夹紧力计算 (23)4.5 夹具的三维设计 (24)4.6 夹具的操作方式 (24)第5章结束语 (25)参考文献 (26)致谢 (27)此处文档有重要部分删减（本文档附有CAD图等详细附件）摘要夹具的组成组成主要是定位元件、夹紧装置、对刀引导元件、分度装置（可以使工件在一次安装中能完成数个工位的加工，比如回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成。
从功能上而言夹具用来加固加工对象保证工件有正确的位置的工装装备。
一般加工工件之前，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好、夹牢。
本次设计的拨叉零件工序较多，涉及到镗孔、钻孔、铣削等各类工艺过程。
在本次夹具设计过程中软件主要运动了Solidworks软件和常见的CAD对夹具进行设计，通过三维造型完成主要钻孔工序的加工任务。
三维软件的应用提高了设计的准确性和设计的精确度，如果是对外的展示那么他的效果就更加直接了。
夹具的应用主要是为了适应大批量生产，本次设计也是在这样的加工要求下进行设计的，钻床夹具又称钻模通过钻套，引导刀具进行加工可准确地确定刀具与工件之间的相对位置。
拨叉的加工工艺及夹具设计
拨叉的加工工艺及夹具设计
拨叉是一种机械传动元件，具有多个齿槽，用于控制传动轴转动方向和速度。
拨叉的加工工艺和夹具设计对制造精度和效率都有很大影响。
以下是拨叉的加工工艺及夹具设计的相关介绍。
1.加工工艺。
（1）材料选择。
一般采用优质的合金钢、滑动轴承用低碳钢或不锈钢等，根据要求选择不同的材料。
（2）预处理。
在拨叉的加工之前，需要进行预处理，如热处理、表面处理等。
热处理可以使材料硬度提高、渗碳、调质等，表面处理可以进行抛光、电解处理等。
（3）精加工。
精加工包括车、铣、磨等工艺，其中车削是最基本的工艺。
铣削工艺可以制作拨叉的齿槽，磨削工艺可以提高加工精度和表面质量。
（4）检验和装配。
加工完成后需要进行检验，包括外观质量、尺寸精度、齿槽尺寸等方面，确认是否符合要求。
最后进行拨叉的装配和调试。
2.夹具设计。
（1）定位要求。
夹具设计的第一个要求是准确定位，保证加工精度。
可以采用中央定位孔、三点定位、夹具块定位等方法。
（2）夹紧方式。
夹具要采用可靠的夹紧方式，避免工件滑动或变形，常用的夹紧方式有机械夹紧、气动夹紧等。
（3）切削力。
在夹具设计中要考虑切削力大小和方向，以保证加工过程中的稳定性和安全性。
（4）材料选择和加工精度。
夹具的材料选择应符合要求，一般采用高强度钢材或铸铁等，夹具的加工精度也需要达到高精度。
总之，拨叉的加工工艺和夹具设计都需要进行精细的规划和调整，以达到高质量、高效率的加工要求。
拨叉加工工艺及夹具设计毕业设计
拨叉加工工艺及夹具设计一、引言拨叉是一种重要的机械零件，广泛应用于各种机械设备中。
拨叉的加工工艺和夹具设计对于确保拨叉的质量和性能至关重要。
本文将介绍拨叉加工工艺的基本原理和流程，并详细讨论夹具设计的要点和注意事项。
二、拨叉加工工艺拨叉加工工艺是指将原料加工成最终产品的过程，包括各种工序和加工方法。
下面将介绍拨叉加工的基本工艺流程。
1. 材料准备拨叉常用的材料有钢材、铸铁和铝合金等。
在进行加工之前，需要根据拨叉的使用要求选择合适的材料，并对材料进行切割和表面处理。
2. 零件加工拨叉的加工通常包括铣削、车削、钻孔、镗孔、插床和铰孔等工序。
在进行这些加工过程时，需要根据拨叉的设计图纸确定加工尺寸和精度要求，并采用适当的加工方法和工艺参数。
3. 表面处理为了提高拨叉的耐磨性和防腐性能，通常需要对其表面进行处理。
常见的表面处理方法包括镀锌、喷漆、氮化、硬质氧化和电泳涂装等。
4. 组装和调试在拨叉加工完成后，需要对其进行组装和调试。
这包括拨叉的配件安装、润滑油的注入以及相关性能的测试和调整。
三、夹具设计夹具是用于固定工件并保证加工精度的装置。
在拨叉的加工过程中，夹具的设计对于加工质量和效率具有重要影响。
下面将介绍夹具设计的要点和注意事项。
1. 夹具类型选择根据拨叉的形状和加工要求，选择合适的夹具类型。
常见的夹具类型有平面夹具、立式夹具、环形夹具和专用夹具等。
2. 夹具定位方法夹具的定位方法应满足加工要求，并确保工件在夹具中的位置和姿态稳定。
常用的定位方法有平面定位、点定位、线定位和面定位等。
3. 夹具刚度和稳定性夹具的刚度和稳定性对于保证加工精度和表面质量至关重要。
在夹具设计中，应选择合适的材料和结构，并增加必要的支撑和固定装置。
4. 安全性和易用性夹具设计应考虑到操作人员的安全，并尽量简化夹具的使用步骤和调整过程。
此外，夹具的设计应方便夹具组装和拆卸，并考虑到夹具的维护和清洁。
四、结论本文介绍了拨叉加工工艺的基本原理和流程，并详细讨论了夹具设计的要点和注意事项。
拨叉零件的机械加工工艺及钻Φ20孔工序的专用夹具设计
机械制造工艺学课程设计题目：拨叉零件的机械加工工艺及钻Φ20孔工序的专用夹具设计姓名：班级：学号：指导教师：教师职称：2015.7.16目录1、零件的分析 (1)1.1零件的作用 (1)1.2零件的工艺分析 (1)2、工艺规程设计 (2)2.1确定毛坯的制造形式 (2)2.2基面的选择 (2)2.3制定工艺路线 (2)2.4机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3、确立切削用量及基本工时 (5)3.1钻Φ18孔 (6)3.2扩Φ19.8孔 (7)3.3铰Φ19.94孔 (7)3.4、精铰Φ20孔 (8)4、卡具设计 (9)4.1问题的提出 (9)4.2卡具设计 (9)5、设计体会 (10)参考文献 (11)1、零件的分析1.1零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ20孔与操纵机构相连，二下方的φ50半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
也可应用于控制离合器的啮合、断开的机构中，从而控制横向或纵向进给。
两件零件铸为一体，加工时分开。
1.2零件的工艺分析如图所示，拨叉需要加工的表面以及加工表面之间的位置要求： 1、左端φ20021.00孔，孔的精度达到IT7。
以及与此孔相通的Φ8的锥孔、M6螺纹孔。
2、右端半圆孔φ5050.025.0++，孔的精度达到IT12。
3、拨叉底面、小头孔端面、大头半圆孔端面。
φ5050.025.0++的孔上下两个端面与φ20021.00+的孔中心线的垂直度误差为0.07mm 。
上端面与孔有位置要求，垂直度误差为0.05mm 。
由上面分析可知，可以粗加工拨叉下端面，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
拨叉加工工艺规程及其钻Φ22孔的夹具设计
拨叉加工工艺规程及其钻Φ22孔的夹具设计摘要：本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
拨叉加工工艺规程及其钻Φ22孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词：工艺；工序；切削用量；夹紧；定位；误差序言机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。
从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
拨叉的加工工艺规程及其钻Φ22孔的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。
正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。
本次设计也要培养自己的自学与创新能力。
因此本次设计综合性和实践性强、涉及知识面广。
所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。
1.零件的工艺性分析1.1拨叉的用途题目给定的零件是CA6140拨叉,它位于车床变速机构中，主要其换挡作用。
车床拨叉钻孔夹具及机械制造工艺规程设计
摘要摘要内容：本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
车床拨叉加工工艺规程及其钻孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
【关键字】车床拨叉、设计、钻夹具、定位、误差。
Abstractthe content:This design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its drilling fixture design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts.Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.【Keywords】the lathe fork,design,drill jig，the localization, the error目录第一章前言 (1)第二章零件的分析 (2)2.1 零件的作用 (2)2.2 零件的工艺分析 (2)第三章工艺规程的设计 (3)3.1 确定毛坯的制造形式 (3)3.2 基准的选择 (3)3.3 制定工艺路线 (4)3.4 工艺路线方案 (5)3.5 机械加工余量的确定 (7)3.6 确定切削用量及基本加工时间 (8)第四章夹具设计 (15)4.1夹具概述 (15)4.1.1机床夹具 (15)4.1.2机床夹具的功能 (15)4.1.3机床夹具的分类 (15)4.1.4机床夹具的组成 (16)4.2 工件的定位 (16)4.3 工件的夹紧 (18)4.3 夹具设计及夹具使用操作说明 (19)第五章总结 (20)参考文献 (21)致谢 (22)第一章前言机械设计制造及其夹具设计是我们融会贯通四年所学的知识，将理论与实践相结合，对专业知识的综合运用训练，为我们即将走向自己的工作岗位打下良好的基础。
车床拨叉零件的机械加工工艺规程及夹具设计
车床拨叉零件的机械加工工艺规程及夹具设计车床拨叉是车载变速器的重要组成部分，常用于实现变速器的换档操作。
作为一种常见的机械零件，它需要经过复杂的机械加工过程才能制作完成。
本文主要介绍车床拨叉零件的机械加工工艺规程及夹具设计。
一、车床拨叉零件的机械加工工艺规程1. 材料准备车床拨叉通常使用优质合金钢材料制作，需要经过材料筛选和加工前的预热处理等工序。
在材料筛选阶段，需要根据零件的尺寸和要求选择合适的材料，避免材料的硬度和强度不足导致工件变形或断裂等质量问题。
预热处理的目的是为了提高材料的延展性和塑性，降低加工难度，避免机械加工过程中的不合格品。
2. 加工工序车床拨叉零件的机械加工工序主要包括车削、铣削、钻孔、焊接等几个环节。
具体操作步骤如下：（1）车削切削：先将材料切出所需长度，然后进行车削，车削的目的是为了将工件的粗糙表面处理成光滑平整的表面，为下一步的铣削做好铺垫。
（2）铣削：切换工具，进行铣削加工，铣削的目的是为了将工件的两端或某些不规则部位进行修整。
使用铣床时，需要进行合理的刀具选择和切削参数调整，以提高加工效率和加工质量。
（3）钻孔：将工件定位在车床上，进行钻孔加工，钻孔的位置需要提前预留，钻孔加工需要根据工件的要求和尺寸来选择合适的钻头，以确保孔径符合要求。
（4）焊接：根据工艺要求进行焊接加工，将不同零部件进行组合，成为一个完整的车床拨叉。
3. 检测和测试生产过程中，需要对车床拨叉零件进行多次检测和测试，以确保最终产品符合质量要求。
主要检测和测试包括检测工艺是否正确、工件尺寸是否合规、表面是否粗糙等方面。
检测和测试的目的是有效地控制生产质量，同时降低不合格品率。
二、夹具设计车床拨叉零件的加工需要使用夹具进行固定，夹具的设计和制作对于加工质量有着至关重要的影响。
夹具需要满足以下需求：1. 稳定性：夹具需要具备稳定性，能够使工件在加工过程中保持固定位置，避免因震动而引起的误差和变形。
2. 定位精度：夹具需要提供准确的定位，以确保每次加工的位置一致，避免加工误差，提高加工精度。
拨叉加工工艺路线制定及夹具设计
拨叉加工工艺路线制定及夹具设计摘要拨叉是一种常用的齿轮传动部件，广泛应用于工程机械、汽车等领域。
拨叉的加工工艺路线的制定及夹具设计对于提高生产效率、保证产品质量至关重要。
本文将介绍拨叉加工工艺路线的制定过程，包括工艺规程、加工工序、工艺参数的确定，并重点探讨拨叉加工夹具的设计原则和方法。
一、拨叉加工工艺路线的制定过程拨叉加工工艺路线的制定是基于产品的设计要求和工艺性能的分析，旨在确定具体的加工工序和工艺参数，以实现产品的高效加工和优质制造。
1. 工艺规程的确定工艺规程是加工工艺路线制定的基础，它是根据产品的设计要求和工艺性能，确定的各个加工工序和工艺参数的详细规定。
具体包括以下内容：•拨叉加工工序的排列顺序：根据产品的结构特点和加工工序之间的依赖关系，确定拨叉加工的工艺流程，确保加工工序之间的合理衔接和协调。
•加工工序的分解与组合：将拨叉的加工过程分解为若干个子工艺，并确定各个子工艺之间的顺序关系。
同时，要考虑到工序之间的依赖关系和可能存在的并行加工过程。
•工艺参数的设定：根据产品的设计要求和材料的特性，确定拨叉加工过程中的各个工艺参数，如加工速度、切削深度、进给速度等。
同时，要根据实际情况进行综合考虑，以保证产品质量和加工效率的平衡。
2. 加工工序的确定加工工序的确定是基于工艺规程的要求，考虑到产品的结构特点和加工工艺的特点，确定拨叉加工的具体工序。
一般包括以下几个方面：•材料的准备和加工前处理：包括原材料的检验、切割和清洗等工作，确保原材料的质量符合要求。
•切削加工：采用切削方式对拨叉进行加工，包括铣削、车削、钻孔等工序。
根据工艺规程，确定各个工序中的刀具选择、切削速度和进给速度等工艺参数。
•热处理：对拨叉进行热处理，以提高其硬度和强度，常用的热处理方法包括淬火、回火等。
•表面处理：对拨叉进行表面处理，如研磨、抛光等，以提高其表面质量和光洁度。
•检验和组装：对加工后的拨叉进行检验，以确保其质量符合要求。
拨叉零件机械加工工艺及钻夹具设计
拨叉零件机械加工工艺及钻夹具设计拨叉是一种重要的零件，广泛应用于各种机械设备中。
下面将介绍拨叉零件的机械加工工艺及钻夹具的设计。
首先，拨叉的机械加工工艺包括以下几个步骤：1.材料准备：选用合适的材料，一般为高强度不锈钢或碳钢材料，并进行切割成所需的尺寸。
2.数控加工：使用数控机床进行加工，首先进行车削，去除表面不平整的部分，并达到所需的尺寸和形状。
然后进行铣削，加工出拨叉的槽口和孔洞等特殊形状。
3.精密加工：使用磨床进行精密加工，对拨叉进行表面研磨，提高表面质量和光洁度，以提高零件的使用寿命和减小摩擦。
4.热处理：根据实际需求，进行淬火处理或回火处理，以提高材料的硬度和强度。
5.表面处理：根据实际需求，对零件进行镀铬、电镀或喷涂等表面处理，以提高零件的防腐蚀性能和外观。
接下来是钻夹具的设计，钻夹具是用于固定工件并保持定位的装置，下面介绍其设计要点：1.结构设计：钻夹具通常采用框架结构，包括底座、定位夹持装置和夹持器。
底座为整体刚性结构，通过螺栓与工作台连接。
定位夹持装置和夹持器可根据工件的要求进行调整和固定，以确保钻夹具与工件的刚性连接。
2.定位系统设计：钻夹具的定位系统分为粗定位和精定位两个层次。
粗定位通过定位销和孔进行，确保工件的初步定位。
精定位通过定位销、定位块和定位块孔进行，精确确定工件的位置。
3.夹持系统设计：钻夹具的夹持机构通常采用夹持钳或夹持块结构。
夹持力的大小应根据工件的要求进行设计，并通过螺栓或刀片夹紧机构来实现。
4.刚性设计：钻夹具需要具备足够的刚性，以保证钻孔的精度和工件的稳定性。
因此，在设计过程中应使用足够厚度和刚性的金属材料，并进行适当的加强和支撑结构设计。
5.安全设计：钻夹具在使用过程中需要保证操作人员的安全。
因此，在设计中应考虑到工件切削过程中的震动和噪音，以及避免尖锐边缘和凸起部分的设计，以防止操作人员被割伤或撞伤。
通过以上的机械加工工艺和钻夹具设计，可以保证拨叉零件的质量和精度，提高生产效率和产品的使用寿命。
拨叉831008钻M6孔夹具部分设计说明书
任务书一、设计题目零件的夹具设计二、给定数据及技术要求1.产品零件图一张2.生产条件：自定3.生产类型：中大批量生产三、应完成的任务1.绘制夹具装配图一张2.绘制夹具体零件图一张3.课程设计说明书一份任务一、设计题目零件的夹具设计二、具体任务夹具装配图I张（A1号图纸）夹具体零件图I张（A1号图纸）课程设计说明书1份（3千字以上）三、时间安排熟悉分析零件结构约占1天画总装图及主要零件图约占6天编写设计说明书约占2天答辩约占1天、说明书内容封面目录任务（重画或粘贴零件图）夹具功能及设计步骤定位和夹紧方案定位误差及夹紧力计算小结参考文献（夹具、工艺、装备方面设计手册和图册）一、任务（重画或粘贴零件图）二、夹具功能及设计步骤（不少于800字）（课程目标2,总分100）2.1夹具设计的基本功能要求L保证工件的加工精度专用夹具应有合理的定位方案，合适的尺寸、公差和技术要求，并进行必要的定位误差计算与分析，确保所设计夹具满足加工精度要求。
2.提高生产率，降低成本夹具的复杂程度要与工件的生产纲领相适应。
应根据批量大小选用各种快速高效夹紧装置，以缩短辅助时间，提高生产率。
另外考虑到经济性要求，设计夹具时夹具结构应尽简单量，并尽可能采用标准件。
3.具有良好的结构工艺性设计的夹具应便于制造、检验、装配、调整、维修。
4.使用性好夹具的操作应简便、省力、安全可靠，且便于切屑的清理、排除。
本次夹具设计由指导老师指定设计钻M6的螺纹孔钻床夹具。
2.2夹具设计的一般步骤1.研究原始资料，明确设计要求熟悉零件图和装配图、零件的工艺规程，充分了解本工序的加工内容、技术要求等；收集有关机床、刀具、夹具等方面的资料。
2.确定夹具方案，绘制夹具结构草图（1）根据定位基准和六点定位原理，确定工件的定位方法并选择相应的定位元件；（2）确定引导装置或对刀装置；（3）确定工件的夹紧方法，设计夹紧机构；（4）确定其它元件或装置的结构形式；（5）确定夹具体结构形式；（6）确定夹具总体轮廓。
拨叉钻孔夹具课程设计
拨叉钻孔夹具设计学院：专业班级：学号：学生姓名：指导教师：课程设计任务书一、课程设计的目的机械制造装备设计课程设计是机械制造装备设计课程教学的一个不可或缺的辅助环节。
它是学生综合运用本课程及其先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践。
它对于培养学生编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和到工厂从事工艺与夹具设计具有十分重要的意义。
本课程的目的在于：1）培养学生综合运用机械制造装备设计及相关专业课程（工程材料、机械设计、互换性与测量技术、机械制造基础）的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计中等复杂程度零件的工艺规程的能力。
2）能根据被加工零件的技术要求，应用夹具设计的基本原理和方法，学会拟定夹具设计方案，完成夹具结构设计，初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
3）使学生熟悉和能够应用有关手册、标准、图表等技术资料，指导学生分析零件加工的技术要求和企业已具备的加工条件，掌握从事工艺设计的方法和步骤。
4）进一步培养学生机械制图、设计计算、结构设计和编写技术文件等基本技能。
5）培养学生耐心细致、科学分析、周密思考、吃苦耐劳的良好习惯。
6）培养学生解决工艺问题的能力，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。
二、课程设计的要求本课程设计要求就一个中等复杂程度的零件编制一套机械加工工艺规程，按教师指定的某道工序设计一副专用夹具，并撰写设计说明书。
学生应在指导教师的指导下，认真地、有计划地、独立按时完成设计任务。
学生对待自己的设计任务必须如图工厂接受任务一样，对于自己所做的技术方案、数据选择和计算结果必须高度负责，注意理论与实践相结合，以期待整个设计在技术上是先进的、在经济上是合理的、在生产中是可行的。
设计题目：拨叉零件机械加工工艺规程及工艺装置生产纲领：3000～10000件生产类型：批量生产具体要求：1、产品零件图 1张2、零件毛坯图 1张3、机械加工工艺过程卡片 1份4、机械加工工序卡片 1套5、夹具设计装配图（0#或1#图纸） 1份6、夹具设计零件图（2#～4#图纸） 1～3张7、课程设计说明书（6000～8000字） 1份附：产品零件图指导教师：教研室主任：年月日目录一、设计任务 (6)二、计算生产纲领、确定生产类型 (6)三、零件的分析 (6)四、确定毛坯的制造方法、初步确定毛坯形状 (7)五、工艺规程设计 (8)六、夹具设计 (17)七、总结 (21)八、参考文献 (22)一、设计任务：该换挡叉应用在汽车变速箱的换挡机构中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要
毕业设计是在我完成了科亚学院要求的4年全部的学业后进行的。3年的理论学习和之后半年的在金属零件加工机械厂的实习，让我初步的将我学到的知识和实际生产相结合。让我计，设计的是机床拨叉零件的钻孔夹具，首先我们要对我们要设计的零件有一定的了解，所以我这次选择的零件是车床拨叉。我了解拨叉的基本作用，然后我根据零件的基本性质和零件图中各端面的结构去设计了拨叉夹具基本的机构。先粗校准，再精确校准，然后制定拨叉零件的夹紧方案，最后画出拨叉零件夹具的装配图。
理清了基本思路后，要先查资料，首先一下看看其他的零件设计，第一可以激发灵感，第二因为重复率的原因不可以和别人的相同，所以要想一个完全不同的设计结构出来，毕业设计毕竟不是真正的实际生产，实际生产看重的是实用性，经济性而不是看看是不是有百分之多少的重复率。但毕业设计不同，并不会真正的投入实际生产中，要的就是不同。所以我对这次的拨叉夹具设计要采用一种和实际生产相差很大的配合结构。，来限制拨叉零件的自由度，完成工件的装卡。
我希望在这次机械设计制造的基础课程设计对自己未来想要从事的工作经行一定的适应性训练，让自己在毕业设计中能够锻炼自身发现问题的能力、分析问题的能力、解决问题的人能力、信息查询的能力
关键词：毕业设计，拨叉，夹具
Abstract
Machinofacture technology curriculum design is that we all basic courses , technology basic cose and major part having completed unirsity being in pgress after the speciazed course. This is that we always review for the course,be also that a theory contacts actual train , it occupiest position therefore, in our for three years life. must familiar with the parts, subject to the parts is Bocha . Bocha understanding of the role, followed in with the nature of parts and components in crude, Bocha finalizing the road map process, to draw fixture assembly. C first to cheulate inspiration, the second because the same repetition rate and others can not, so to to a completely different design structure, graduation design after all, not the actual production and actual production value is practical and economy not to take a look at is not can\'t really put into actual production, want to be different. So I have to use a design of the dial fork fixture and the actual production of a to limit the freedom of the fork parts, to complete the work piece of the card.I draw on V type block of mechanical structure, designed a special horizontal V-shaped V block, with two V type in the allocation of the left and the right ends of the fork parts are the five degrees of freedom is limited, structure with the lower part of the special V-shaped block extending, limiting the shifting fork parts of the Z axis direction of the degrees of freedom, stepped up to complete. the main fixture of the graduation course design.The main body of the parts is the main body of the gear pump, and the main structure of the main fixture is designed, and the main body of the fixture is designed.. Draw the 2D sketch first. I engaged in the factory is a product design, the school quickly mastered the UG basic 3D design function, in after the completion of the fixture design, draw 3D model. Finally, the correctness of the assembly function of UG drawing validation. Also verified the feasibility of the product I designed. Because I work in machinery factory, I can test for the rest of the time with some bits and pieces, for design of fixture used in the machine is completely feasible.
