配管学习资料
配管基础知识(1)
配管基础知识（1）张红志1、概要本篇将通过文字、图形详细介绍配管专业设计中经常遇到的材料。
2、配管专业各类常见材料：通常把除钢管（或FRP管、CU/NI管、PVC管等）、阀门和其它特殊件（过滤器、软管、阻火器等）除外，管道上安装的其它材料统称为管件（PIPE FITTING）。
1）钢管（PIPE）：配管专业材料中除穿墙件、管支架外，一般均采用无缝钢管。
2）弯头：ELLBOW，缩写ELB，弯头有长短半径、角度之分，通常料表中所列的90ELB 是指1.5倍公称直径的90°弯头；45ELB指1.5倍公称直径的45°弯头；另外有1.0倍公称直径的短半径弯头偶尔也在配管工程中出现，但很少使用，多用在一些空间局限、90°弯头放不下的场所，采办料单描述：S90ELB。
另外还有一些60°、30°的弯头，但很少采用，如果现场确实需要该类弯头，工人通常用90°、45°的弯头切割。
海上平台配管有时会采用5DN的弯管，例如海管上平台段管线一般中间设计弯管，另外对于输送固体颗粒介质、或液体中还有固体颗粒较多的管线，为减少摩擦、堵塞，通常也在转弯处采取大半径弯管。
该类弯管需要由详细设计提交弯管加工图，外委加工。
BW对焊SW承插焊NPT螺纹连接3）法兰（FLANGE）就法兰与管子端连接形式而言有如下几种连接方式：SW（承插焊SOCKET WELD）、WN（带颈对焊WELD NECK）、NPT（螺纹连接）、LAPPED（活套法兰）、SO（SLIDE ON平焊）。
海上常采用前三项，后三项在陆地化工厂中有应用。
法兰的密封面有以下几种：RF（凸面RAISED FACE）；FF（俗称全光面FULL FACE）、RTJ（环连接榫槽面）、RFM（F）（榫槽面）。
注意事项：对于SW及NPT连接的法兰，在提料时常常有人描述为：FLANGE 3000LB 16MN JB4726-2000，SW-RF ，这是不对的。
配管基础知识
配管基础1、概要本篇将通过文字、图形详细介绍配管专业设计中经常遇到的材料。
2、配管专业各类常见材料：通常把除钢管（或FRP管、CU/NI管、PVC管等）、阀门和其它特殊件（过滤器、软管、阻火器等）除外，管道上安装的其它材料统称为管件（PIPE FITTING）。
1）钢管（PIPE）：配管专业材料中除穿墙件、管支架外，一般均采用无缝钢管。
2）弯头：ELLBOW，缩写ELB，弯头有长短半径、角度之分，通常料表中所列的90ELB 是指1.5倍公称直径的90°弯头；45ELB指1.5倍公称直径的45°弯头；另外有1.0倍公称直径的短半径弯头偶尔也在配管工程中出现，但很少使用，多用在一些空间局限、90°弯头放不下的场所，采办料单描述：S90ELB。
另外还有一些60°、30°的弯头，但很少采用，如果现场确实需要该类弯头，工人通常用90°、45°的弯头切割。
海上平台配管有时会采用5DN的弯管，例如海管上平台段管线一般中间设计弯管，另外对于输送固体颗粒介质、或液体中还有固体颗粒较多的管线，为减少摩擦、堵塞，通常也在转弯处采取大半径弯管。
该类弯管需要由详细设计提交弯管加工图，外委加工。
BW对焊SW承插焊NPT螺纹连接3）法兰（FLANGE）就法兰与管子端连接形式而言有如下几种连接方式：SW（承插焊SOCKET WELD）、WN（带颈对焊WELD NECK）、NPT（螺纹连接）、LAPPED（活套法兰）、SO（SLIDE ON平焊）。
海上常采用前三项，后三项在陆地化工厂中有应用。
法兰的密封面有以下几种：RF（凸面RAISED FACE）；FF（俗称全光面FULL FACE）、RTJ（环连接榫槽面）、RFM（F）（榫槽面）。
注意事项：对于SW及NPT连接的法兰，在提料时常常有人描述为：FLANGE 3000LB 16MN JB4726-2000，SW-RF ，这是不对的。
CADWORX配管培训教材
提升自身能力的建议
持续学习与实践
不断跟进CADWORX软件更新和行业 动态，通过实际项目锻炼技能，积累
经验。
提升团队协作能力
加强与团队成员的沟通与协作，共同 解决复杂问题，提高工作效率和质量。
跨学科知识融合
建议学习相关学科知识，如机械工程、 化学工程等，以更全面地理解配管设 计的需求和挑战。
特殊建模方法讲解
详细讲解针对特殊管道系统的CADWORX建模方法，如使用特殊管件库、进行材料属性设置、考虑热胀冷缩等影响因素。
注意事项与经验分享 分享在特殊管道系统建模过程中需要注意的问题和积累的经验，如避免过度约束、合理设置管道支撑等， 确保建模结果的准确性和可靠性。
06
总结回顾与拓展学习建议
关键知识点总结回顾
设计规范
遵循国家和行业相关标准，如《石油化工管道设计规 范》、《建筑设计防火规范》等。
管道分类与分级
根据介质特性、设计压力、设计温度等因素对管道进 行分类和分级。
常见管材、管件及阀门介绍
管材
包括钢管、铸铁管、塑料管等，各有不同的使 用范围和优缺点。
管件
如弯头、三通、异径管等，用于改变管道方向 和连接不同管径的管道。
03
CADWORX配管设计流程
建立三维模型环境
设置工作环境
启动CADWORX，选择合适 的工作空间，设置单位、坐标 系等基本参数。
导入参考文件
将建筑设计图纸、设备布置图 等作为参考底图导入 CADWORX。
建立图层和线型
根据设计需求，建立不同的图 层和线型，以便后续编辑和查 看。
绘制管道及添加附件
配管知识
设计基础ODP 配管专业工作内容介绍一、设计规范1）ASME B31.3 工艺管道2）API RP 14E 海上平台管道系统设计、安装推荐做法3）GB 50316 工业金属管道设计规范二、设计依据业主的特殊要求；业主批准采用的国家和行业规范和标准；普遍采用的，并证明是合理和可靠的工程做法等三、工作内容1、规格书配管通用规格书：对配管总的要求---标准，材料、管线最小壁厚、制造…等的规定和要求。
配管材料规格书：管线材料的选用—首先根据项目具体情况确定主要管材是采用国产材料还是进口材料，再根据项目中不同的介质确定管线、管件的具体材质，如碳钢、不锈钢、CPVC、玻璃钢等。
规格书中对管线、管件、阀门的标准，连接型式及阀门代号都做了详细的规定。
配管保温规格书：平台上的管线有的需要保温，有的需要放烫，有的需要保温伴热，有的不需要保温，是否保温主要依据工艺PID，规格书中按照管线尺寸对保温壁厚作了规定，对保温材料的性能也有详细的要求。
管线焊接规格书：主要是管线在焊接过程中的一些具体要求（同材料和不同材料的焊接工艺）管线制造规格书：主要是管线在制造过程中的一些具体要求管线检验规格书：管线试压规格书：管线支架标准图；配管标准图；管线采办技术要求；管线色标；应力分析.2、数据表阀门数据表: 对材料规格书中阀门更细致的描述。
特殊件数据表：主要有泵保护阀，爆破片等3、管道布置图：（基本设计大管经管线的设计，主要用于概算料单和详细设计投标料单的统计，详细设计管道布置图依据基本设计成果作完整的设计）1）平台和FPSO压力管道设计必须具备的条件和资料。
(1) 各系统的P&ID，由工艺、机械、安全专业提供；(2) 管线表；由工艺、机械(3) 设备的详细资料：如设备总图、接口图、接口限制要求等；(4) 仪表资料：如安全阀、调节阀、关断阀、流量计等详细资料；(5) 塔罐及常低压容器等散装设计的本体设计资料，由容器及设备专业提供；(6) 平台结构资料：平台的结构图，房间布置图，舾装布置图；(7) 电缆托架、电、仪专业提供的托架布置图；(8) 电气、仪表专业安装详图：如按钮、接线箱，甲板开孔；(9) 泵、压缩机等旋转设备的性能方面的详细资料，如压力、温度；驱动方式、转速等资料；(10) 送风机、引风机、空调安装图，该资料由机械专业提供；(11) 相应的配管规格书；(12) 设备布置图，由总体专业提供；(13) 安全区划分图和设备布置图2）平台和FPSO管道布置图应表示的内容和要求：满足工艺、安全要求；满足操作和维修；尽可能紧凑；统一的管排；根据工艺、安全PID、总图、设备资料、仪表资料、对管道走向进行设计，确定管道的走向、标高及定位尺寸。
配管专业配管知识
配管加工设计技术配管加工设计工作主要包括以下内容:一、管道系统的各种程序和技术要求的设计:1、管线施工程序2、管线系统水压试验程序3、管线系统气密程序二、管道系统图纸的设计,主要包括:4、单管预制图5、试压图6、气密图7、弯管加工图8、管鞋加工图9、地漏加工图10、各类典型加工图11、管道系统各类材料汇总,编制采办\施工料单,料单主要包括:12、各类采办追加料单13、施工料单14、试压料单15、出海备料单16、现场技术服务工作1.管线的加工设计需要的一些资料如下:总图和设备布置图———了解工程的总体布置和设备间的关系。
设计规格书/技术要求——了解工程的要求，使用规范标准，有无特殊规定等。
P&ID图———了解工艺系统、流程及介质流向、管线级别、特殊要求等。
管线平面布置图——了解、核对三维图的连接、尺寸、走向、坐标、标高、有无碰撞等问题，是管线定位的依据之一。
管道支架布置图——将根据详细设计的支架布置图进行管支架制作图纸的设计。
管线三维图———进行管线三维图加工设计。
平台结构图———核对管线有无穿、碰结构的筋、梁的现象，支吊架是否座在结构筋、梁上，以及确定支吊架类型，计算支吊架和管鞋尺寸，辅助支吊架设计，管鞋加工设计。
设备橇块的详细资料——了解设备的工艺流程，结构尺寸，及详细的橇内管线的开口位置，这是管线定位的重要依据之一。
电气仪表托架图——核对管线有无穿、碰电气仪表托架.在详细设计三维图的基础上对管线进行预制单管的分段设计，主要内容包括：标注单管号、预制焊口号、现场焊口号、管件标识、管段标识、单管的净长、适当地补充管系上的高点放空和低点排放、对材料单进行修改和补充。
在上述工作完成后，就可以汇总材料表，建议材料表应先按系统汇总后，再绘制总的施工材料表。
1.1加工设计前的准备工作。
a.检查相关三维图与p&id的连接是否一致, 是否漏项；b.检查每张图纸上料表中的材料与配管材料规格书是否一致；c.做好记录单管号的表格；每个平台的单管号应顺排，在表格上应记录每个单管号的主管尺寸及所在三维图的页号。
配管工作应掌握的基础知识

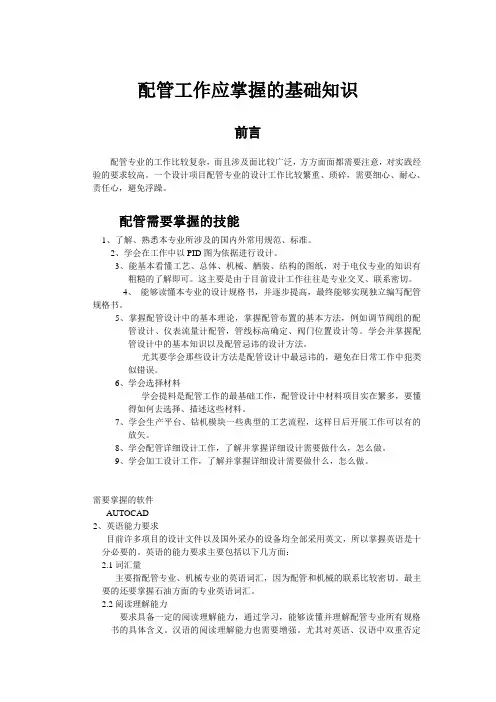

配管工作应掌握的基础知识前言配管专业的工作比较复杂，而且涉及面比较广泛，方方面面都需要注意，对实践经验的要求较高。
一个设计项目配管专业的设计工作比较繁重、琐碎，需要细心、耐心、责任心，避免浮躁。
配管需要掌握的技能1、了解、熟悉本专业所涉及的国内外常用规范、标准。
2、学会在工作中以PID图为依据进行设计。
3、能基本看懂工艺、总体、机械、舾装、结构的图纸，对于电仪专业的知识有粗糙的了解即可。
这主要是由于目前设计工作往往是专业交叉、联系密切。
4、能够读懂本专业的设计规格书，并逐步提高，最终能够实现独立编写配管规格书。
5、掌握配管设计中的基本理论，掌握配管布置的基本方法，例如调节阀组的配管设计、仪表流量计配管，管线标高确定、阀门位置设计等。
学会并掌握配管设计中的基本知识以及配管忌讳的设计方法。
尤其要学会那些设计方法是配管设计中最忌讳的，避免在日常工作中犯类似错误。
6、学会选择材料学会提料是配管工作的最基础工作，配管设计中材料项目实在繁多，要懂得如何去选择、描述这些材料。
7、学会生产平台、钻机模块一些典型的工艺流程，这样日后开展工作可以有的放矢。
8、学会配管详细设计工作，了解并掌握详细设计需要做什么，怎么做。
9、学会加工设计工作，了解并掌握详细设计需要做什么，怎么做。
需要掌握的软件AUTOCAD2、英语能力要求目前许多项目的设计文件以及国外采办的设备均全部采用英文，所以掌握英语是十分必要的。
英语的能力要求主要包括以下几方面：2.1词汇量主要指配管专业、机械专业的英语词汇，因为配管和机械的联系比较密切。
最主要的还要掌握石油方面的专业英语词汇。
2.2阅读理解能力要求具备一定的阅读理解能力，通过学习，能够读懂并理解配管专业所有规格书的具体含义。
汉语的阅读理解能力也需要增强。
尤其对英语、汉语中双重否定等语法的运用和理解，否则就会得出与正确解读恰恰相反的理解，造成工作失误。
当然正确理解这些英文资料需要一定的实践经验积累，如果你接触过这些知识就很容易体会，如果闻所未闻，翻译起来就会很吃力。
管道基础知识培训材料
管道专业基础知识培训提纲一、在基础工程设计阶段，配管专业的主要任务是什么？1、配合装置布置专业（或总图专业）确定总平面布置图、设备布置图；2、编写基础工程设计阶段和详细工程设计阶段所采用的标准、规范和规定；3、确定主要管道走向图和初步管道布置图（或配管研究图），完成合金管和大口径（一般指4”以上）钢管的应力分析；4、配合管道材料专业提出部分管道材料汇总表，以便进行采购工作；5、完成主要设备管口方位图、设备上的大型管架根部预焊件和需要热处理设备上的预焊件条件，发送设备制造厂加工使用；6、作好相关专业设计综合协调、明确专业之间分工。
二、在详细工程设计阶段，配管专业的主要任务是什么？1、通过管道分析，完成施工版管道布置图；2、完成施工版设备平面布置图；3、完成全部成品单管图和设备管口方位图；4、绘制管架图及伴热系统图；4、编制管段表、管架表、设备地脚螺栓一览表；6、配合管道材料专业提出最终管道材料汇总表；7、编制配管专业管道设计说明书；8、确认设备供应商提供的资料。
三．管道布置设计必须具备的条件有哪些？1、管道布置设计应遵守的有关设计标准、规范和规定；2、配管专业工程设计统一规定；3、．工艺管道及仪表流程图（简称PID）、公用系统流程图、管道表、安全阀表；4、设备布置图；5、．设备表、设备规格书及设备图；6、有关专业的设计条件；7、管道材料等级规定、配管材料数据库；8、界区接点条件。
四．管道布置设计的一般要求是什么？对于一个装置中管道的设计，尽管每个设计人员的设计风格及思路是不同的，但管道设计及安装都有一个共同的规律和最基本的要求：1、管道布置设计应符合管道及仪表流程图的要求；2、管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求美观整齐；3、在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；4、厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物、构筑物等协调，一般沿厂区道路设计厂内管廊，减少管道与铁路、道路的交叉；5、管道应架空或地上敷设，特殊情况下可敷设在管沟内；6、管道宜集中成排布置。
配管工：高炉配管工(中级)知识学习五
配管工：高炉配管工（中级）知识学习五1、单选表明水泵输送介质所达到的高度是水泵的（）。
A.扬程B.吸水扬程C.效率正确答案：A2、填空题使用管虎钳时，手柄可以用（）搬动。
正确答案：加长套管3、单选一（江南博哥）旦冷却壁内结垢（）而大大降低了冷却强度。
A.因水垢导热系数小B.阻损增大C.水流速加快正确答案：A4、单选高炉风口装在（）部位。
A.炉缸上部B.炉腰C.炉腹正确答案：A5、填空题铜的熔点是（），工业常用的是紫铜、青铜、黄铜。
正确答案：1083℃6、单选从炉体冷却形式看有外部冷却和（）。
A.内部冷却B.汽化冷却C.软水密封循环冷却D.空气冷却正确答案：A7、填空题输送氮气的管道应涂（）。
正确答案：黄色8、填空题为减少流体在管道中的阻力，应注意在设计时选择合适的（）和管道长度，以及管道走向和断面形状等。
正确答案：管径9、填空题表明水泵性能的六个主要参数是（）、流量、吸程，转数、效率，配套功率。
正确答案：扬程10、填空题（）是使水产生蒸汽而达到节水的目的。
正确答案：汽化冷却11、判断题对流换热的换热量计算式为Q＝α·F（t1-t2）δ。
正确答案：错12、判断题酸洗冷却器时，为了保证酸洗效果，酸液浓度越大越好。
（）正确答案：错13、判断题球团矿不属于人造富矿。
（）正确答案：错14、判断题查出有漏水的冷却壁应立即断水。
（）正确答案：错15、判断题炉渣只能由渣口排出。
（）正确答案：错16、填空题消除水中悬浮物粘结在冷却壁内壁上的方法是清洗或（）。
正确答案：砂洗17、判断题高炉冷却的水可以重复使用。
（）正确答案：对18、填空题某高炉日产铁2400t，耗焦炭1200t，已知该炉容积为1200m3，那么该高炉的利用系数为（）t/m3，焦比是500kg/t。
正确答案：219、判断题水管冻裂是因为物质具有的热膨胀冷缩特性造成的。
（）正确答案：错20、填空题在管道圈中，R表示（）。
正确答案：弯曲半径21、判断题在管道工程图上常用正投影图和轴侧投影图。
配管基础知识
配管基础知识（1）张红志1、概要本篇将通过文字、图形详细介绍配管专业设计中经常遇到的材料。
2、配管专业各类常见材料：通常把除钢管（或FRP管、CU/NI管、PVC管等）、阀门和其它特殊件（过滤器、软管、阻火器等）除外，管道上安装的其它材料统称为管件（PIPE FITTING）。
1）钢管（PIPE）：配管专业材料中除穿墙件、管支架外，一般均采用无缝钢管。
2）弯头：ELLBOW，缩写ELB，弯头有长短半径、角度之分，通常料表中所列的90ELB 是指1.5倍公称直径的90°弯头；45ELB指1.5倍公称直径的45°弯头；另外有1.0倍公称直径的短半径弯头偶尔也在配管工程中出现，但很少使用，多用在一些空间局限、90°弯头放不下的场所，采办料单描述：S90ELB。
另外还有一些60°、30°的弯头，但很少采用，如果现场确实需要该类弯头，工人通常用90°、45°的弯头切割。
海上平台配管有时会采用5DN的弯管，例如海管上平台段管线一般中间设计弯管，另外对于输送固体颗粒介质、或液体中还有固体颗粒较多的管线，为减少摩擦、堵塞，通常也在转弯处采取大半径弯管。
该类弯管需要由详细设计提交弯管加工图，外委加工。
BW对焊SW承插焊NPT螺纹连接3）法兰（FLANGE）就法兰与管子端连接形式而言有如下几种连接方式：SW（承插焊SOCKET WELD）、WN（带颈对焊WELD NECK）、NPT（螺纹连接）、LAPPED（活套法兰）、SO（SLIDE ON平焊）。
海上常采用前三项，后三项在陆地化工厂中有应用。
法兰的密封面有以下几种：RF（凸面RAISED FACE）；FF（俗称全光面FULL FACE）、RTJ（环连接榫槽面）、RFM（F）（榫槽面）。
注意事项：对于SW及NPT连接的法兰，在提料时常常有人描述为：FLANGE 3000LB 16MN JB4726-2000，SW-RF ，这是不对的。
配管整形培训资料
上 件 工 位 焊 接 下 件 工 位
1 2 3
特注事项 安装和取下铜管时轻拿轻放，严禁磕碰铜管。 每批生产前及转产时必须制作首件并悬挂到位。 生产时氮气管要连接可靠，取下焊接件需要用湿布冷 却 焊点，同时擦拭干净外观的氧化皮。 周转箱上和物料架上不得有水及其它异物。 工作时戴劳保手套，焊工佩戴墨镜。
操作过程 （10分钟）-------------------------------------------------首末件检查 （10分钟）----------------------------------------------转产方法 （10分钟）--------------------------------------------------
-12-
转产方法
转产时： （1）确认工件的部品号和机型；（2）确认配管的规格并找 出适合的工装；（3）将工件拉到工作区域摆放整齐并做完 首末件进行生产。 转产注意事项： （1）确认要整形工件的部品号是否与图纸一致，工件是否 合格；（2）选用工装空的大小是否合适；（3）工件是否 进行清洗烘干
-13-
4 5
岗位： 手工焊、下件
危险源： 1.焊接时火焰可能烧到手。2.焊接时熔化的钎料有可能落到腿和脚上。 3.焊工头发过长，焊接时容易烧到头发。 4.焊工点火、调试火焰时火焰容易烧到人。 5.下件时手被配管烫伤。 6.下件时有可能被焊枪烤到手、脸等部位
案例： 1.07年5月10日，唐宜全在焊接时烧到手。
2.07年6月3日，孙丽琼在焊接时焊渣落到脚上，导致脚被烧伤。 注意事项: 1.焊接时焊工必须带劳保手套和防护眼镜。2.焊工在焊接时，脚不要放在焊接工件的正下方。 3.焊工在焊接时，长发必须盘起。4.焊工在点枪时，枪嘴避开他人。 5、下件时戴劳保手套。6、下件时不要提前拿件，等转台转到面前通过冷却后再进行拿取工件。
配管专业需要学习的规范
一、装置平面布置GB50160-2008石油化工企业设计防火规范GB50016-2006建筑设计防火规范GB50058-92爆炸和火灾危险环境电力装置设计规范SH3011-2011石油化工工艺装置布置设计规范SH/T3053石油化工企业厂区总平面布置设计规范二、管道布置GB150-2011压力容器5 L z1 E0 f" @; o: ^) I4 HSH3012-2011石油化工金属管道布置设计规范8 U+ [0 I, l) N1 o 石油化工装置工艺管道安装设计手册第一篇设计与计算全国压力管道设计审批人员培训教材ASME B31.3 工艺管道SH/T3040-2002石油化工管道伴热和夹套管设计规范GB50316-2000工业金属管道设计规范GB/T14382-2008管道用三通过滤器GB/T12777-2008金属波纹管膨胀节通用技术GB50474-2008隔热耐磨衬里技术规范SH3010-2000石油化工设备和管道隔热技术规范SH3022-1999石油化工设备和管道涂料防腐蚀技术规范三、材料1.法兰HG/T20592-2009钢制管法兰(PN系列)HG/T20615-2009钢制管法兰(Class系列)HG/T20623-2009 大直径钢制管法兰(Class系列))SH3406-96石油化工钢制管法兰JB/T4700～4707-2000压力容器法兰ASME B16.5管法兰ASME B16.47大直径钢法兰GB/T9115-2000 对焊钢制管法兰GB/T9116 -2000带颈平焊钢制管法兰GB/T9117-82000带颈承插焊钢制管法兰GB/T9118-2000平面、凸面板式平焊钢制管法兰JB/T81-94 凸面板式钢制管法兰JB/T82.1 -94凸面对焊钢制管法兰JB/T82.2-94 凹凸面对焊钢制管法兰JB/T82.4 94环连接面对焊钢制管法兰2.管件GB/T12459-2005钢制对焊无缝管件GB/T14383-2008锻制承插焊和螺纹管件GB/T13401-2005钢板制对焊管件SH3408-96钢制对焊无缝管件SH3409-96钢板制对焊管件SH3410-96锻钢制承插焊管件ASME B16.9工厂制造的锻钢对焊管件ASME B16.11承插焊和螺纹锻钢管件3.管子HG20553-93化工配管用无缝及焊接钢管尺寸选用系列SH3405-96石油化工企业钢管尺寸系列选用规定ASME B36.10M焊接和无缝锻钢管ASME B36.19M无缝不锈钢管4.管材SH/T3129加工高硫原油重点装置主要管道设计选材导则SH3059-2001石油化工管道设计器材选用通则GB5310高压锅炉用无缝钢管GB9948石油裂化用无缝钢管GB/T8163流体输送用无缝钢管GB/T12771流体输送用不锈钢焊接钢管GB/T14976流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用焊接钢管GB3087 低中压锅炉用无缝钢管GB6479 高压化肥设备用无缝钢管GB713 锅炉和压力容器用钢板GB/T3077 合金结构钢GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T4237 不锈钢热轧钢板四、应力分析SH/T3041-2002石油化工管道柔性设计规范工业管道应力分析与工程应用压力管道应力分析(第二版)GB10182-88可变弹簧支吊架GB10181-88恒力弹簧支吊架SH3073-2004石油化工管道支吊架设计规范HG/T21629-1999管架标准图五、阀门石油化工装置工艺管道安装设计手册第三篇阀门API600法兰或对焊连接的螺栓阀盖钢制闸阀API602石油和天然气工业尺寸小于和等于DN100的钢制闸阀、截止阀和止回阀API608法兰端、螺纹端和对焊端金属球阀API609双法兰、凸耳型和对夹蝶阀API594法兰式、对夹凸耳式、对夹式和对焊式止回阀GB/T12232 通用阀门法兰连接铁制闸阀GB/T12233 通用阀门铁制截止阀与升降式止回阀GB/T12234 石油、天然气工业用螺栓连接阀盖的钢制闸阀GB/T12235 石油、石化及相关工业用钢制截止阀和升降式止回阀GB/T12236 石油、化工及相关工业用的钢制旋启式止回阀GB/T12237 石油、化工及相关工业用的钢制球阀GB/T12238 法兰和对夹连接蝶阀六、施工GB50235-2010工业金属管道施工规范GB50236-2011现场设备、工业管道焊接工程施工规范GB50184-2011工业金属管道工程施工质量验收规范SH/T3501-2001石油化工有毒可燃介质管道工程施工及验收规范JB4730-2005压力容器无损检测七、其他TSG R1001-2008压力容器压力管道设计许可规则TSG D0001-2009压力管道安全技术检查规程-工业管道SH/T3051-2004石油化工配管工程术语SH/T3052-2004石油化工配管工程设计图例SH/T3902-2004石油化工配管工程常用缩写词SH3043-2003石油化工设备管道钢结构表面色和标志规定。
配管的基础知识 兰州设计院
2、配管设计所需基础资料(a)设计基础条件（B a s i c E n g i n e e n i n g D e s i g n D d t a)(b)详细工程设计数据（配管）[D e t a i l e d E n g i n e e n i n g D e s i g n D a t a(P i p i n g)](c)流程图（含工艺、公用工程、管道及仪表流程(P&I D)(d)公用工程流程图(e)装置布置图(f)设备含机泵、工业炉及其它非定形设备(g)管道等级表(h)管道表(I)仪表规格表2、管道系统（以下简称管系）的设计压力与设计温度管系的设计压力与设计温度的确定原则如下：（1）管系的设计温度取与其相接的设备的设计温度。
（2）管系的设计压力取以下压力的最高者(a)与管系连接的设备的设计压力；(b)保护管系的安全阀的设定压力；(c)当离心泵出口管道考虑切断时，设计压力为泵的正常吸入压力加上泵进出口额定压差的 1.2倍。
(d)往复泵出口管道上安全阀的设定压力。
（3）对于低于大气压操作的管系，按承受外压条件设计，设计压力取0.1M P a。
（4）夹套管内管设计压力：当内管介质压力大于夹套内介质压力时按内管介质压力确定。
3、管系等级的分界当内管介质压力小于夹套内介质压力时，接承受外压设计，设计压力按夹套内介质压力确定；夹套外管设计压力按夹套内介质压力确定。
（1）管系的压力范围是从压力源到较低压力的管系或所连设备前的第一个切断阀或止回阀。
当是双阀时，双阀的压力等级取较高侧的压力等级（2）当等级在法兰式阀门处分界时，其分界处的螺栓、螺母和垫片的材质按低压高温等级匹配，而型式则按高压、低温等级匹配。
（3）设备及管系上的安全阀、泄压阀是直接放大气时，阀后的材料等级可降低。
5、阀门的选择管系中阀门尺寸和种类的选择，原则上以下列条件为准。
5.1切断阀（1）调节阀组切断阀的直径，如无特别要求按表1选用。
配管实用知识
配管实用知识a,基本知识：1）配管图的构成·背景：建筑物，机器，建筑用设备，电缆桥架，风管，设备配管……·配管：管，管件，特殊部件，弯头·尺寸，各种名称，注释，管线号，注记·详略土：主视图，轴测详细图，局部剖面*侧面图·主题栏，版本，分发表2）配管图的关连图书·建筑土，机器土，电器*电缆桥架，风管图，设备配管图，·机器配置图，流程图，管道规格，管线表，阀门表，部件图3）配管设计的主要图样·配管图（组合图，详略图，支架位置图）·配管制作图（由名：轴测制作图，可拆卸管道制作图）·支架制作图·操作台架·载荷数据，各种信息画面·热应力分析书，其他分析，计算书4）工作内容：完成以上2）3）的图纸和数据5.制图业务培训（请参照后页步骤以：制图业务）6.整体方针：实物，类型，实际的图样相结合，重视实用性，推进教育。
制图业务基本方针：①为了尽快地掌握制图，我们必须很好的理解实际的图样和类型，在这个基础上，我们把CAD的教育作为重点。
②我们要自觉地进行自习，复习。
不懂得地方一定要通过询问加以解决。
为了很好地记住所学过的东西，我们必须提高工作的积极性。
③巩固每天所学的东西，把牢记东西作为一种习惯。
每月进行一次考试。
（步骤一完成后，结合实际工作进行考试）④经常听取员工的意见，感想。
结合他们的需要，提高他们学习的积极性。
并对方法和内容作一些调整。
⑤一周进行一次评价（上司评价和自我评价），对大家的成长做一个记录。
I，配管和管件配管的规格依据国家的不同而不同，主要有，ＪＩＳ（日本），ＡＮＳＩ（美国），ＤＩＮ（德国），ＢＳ（英国），ＧＢ（中国）等等。
ＪＩＳ比ＡＮＳＩ更常用一些，下面没做特许标记的就是ＪＩＳ规格。
1. 管（ＰＩＰＥ，ＬＩＮＥ）（一般以PIPING作为配管的总称）a,公称直径和外径不同。
配管学习资料
装置设计的详细工程设计阶段，配管工程设计专业在一定意义上成为了整 个装置设计的组织者和协调者。
装置的安全生产。 装置设计经济性的重要体现。 配管设计的好坏，还关系着工人操作便利，舒适的工作条件，甚至设计单 位声誉。
主要内容包括：装置使用和生产的各种介质的性质、主要操作参数，以及 介质危险性（火灾、爆炸）分类，防爆等级及毒性程度；设备布置特殊要求， 如输送介质对距离、角度、高差等有特殊要求及需要控制温降、压降等有工艺 要求的相关设备；特殊管线的压降要求，防振要求以及坡度、间距要求等；开 停工操作及事故处理方法，管道的放净和排气要求；重点部分的操作、处理方 法，如哪些管线或设备需经常拆卸和清洗等。
管道材料
海水管：因有腐蚀性，所以用铸铁管、水泥衬里管和合成树脂衬里管。 循环用水：采用钢管或铸铁管；管径大于 600mm 时，可用钢筋混凝土管或水泥衬里管。 工艺用水：要根据水质要求选用碳钢管、镀锌钢管、衬里管、铝管或不锈钢管。 生活用水：镀锌钢管或乙烯类树脂管。 生产用的上水管进入车间后，为防止停止供水或压力不足时倒流至全厂管网中，应先 装止回阀再装水表。
压缩空气管的低点要考虑放水阀。
空气压缩机吸风口要设防雨措施，并用Φ2.5mm 铜丝网保护。可能的话，吸风口内壁 贴吸音材料。
- 11 -
bb4cc
工业用水
DDTS 配管学习资料
种类
海水 循环冷却水 工艺用水：工艺上常有需要一部分水作为反应物质或精制过程和直接冷却过程的介质。 工艺用水一般都有一定的水质要求，需要经过一定的处理，需分别用管道输送，如软化水， 无离子水或蒸汽凝结水。对水质要求不高时，也可直接接自深井水或地表面水的上水系统。 生活用水：饮用水，淋浴和洗眼器用水。 消防用水：系统压力一般为 0.69~0.98MPa(7.0~10kgf/cm2)。
配管基础知识
配管基础1、概要本篇将通过文字、图形详细介绍配管专业设计中经常遇到的材料。
2、配管专业各类常见材料：通常把除钢管（或FRP管、CU/NI管、PVC管等）、阀门和其它特殊件（过滤器、软管、阻火器等）除外，管道上安装的其它材料统称为管件（PIPE FITTING）。
1）钢管（PIPE）：配管专业材料中除穿墙件、管支架外，一般均采用无缝钢管。
2）弯头：ELLBOW，缩写ELB，弯头有长短半径、角度之分，通常料表中所列的90ELB 是指1.5倍公称直径的90°弯头；45ELB指1.5倍公称直径的45°弯头；另外有1.0倍公称直径的短半径弯头偶尔也在配管工程中出现，但很少使用，多用在一些空间局限、90°弯头放不下的场所，采办料单描述：S90ELB。
另外还有一些60°、30°的弯头，但很少采用，如果现场确实需要该类弯头，工人通常用90°、45°的弯头切割。
海上平台配管有时会采用5DN的弯管，例如海管上平台段管线一般中间设计弯管，另外对于输送固体颗粒介质、或液体中还有固体颗粒较多的管线，为减少摩擦、堵塞，通常也在转弯处采取大半径弯管。
该类弯管需要由详细设计提交弯管加工图，外委加工。
BW对焊SW承插焊NPT螺纹连接3）法兰（FLANGE）就法兰与管子端连接形式而言有如下几种连接方式：SW（承插焊SOCKET WELD）、WN（带颈对焊WELD NECK）、NPT（螺纹连接）、LAPPED（活套法兰）、SO（SLIDE ON平焊）。
海上常采用前三项，后三项在陆地化工厂中有应用。
法兰的密封面有以下几种：RF（凸面RAISED FACE）；FF（俗称全光面FULL FACE）、RTJ（环连接榫槽面）、RFM（F）（榫槽面）。
注意事项：对于SW及NPT连接的法兰，在提料时常常有人描述为：FLANGE 3000LB 16MN JB4726-2000，SW-RF ，这是不对的。
配管工培训讲义
应知应会的内容
排水系统管道要通气的原因
1）通过排气管将系统中污 秽气体排出
材料外径 /mm
20 25 32 40 50 63 75 90 110
熔接深度 /mm
14 16 20 21 22.5 24 26 29 32.5
热熔时间 /s
5 7 8 12 18 24 30 40 50
插接时间/s
4 4 6 6 6 8 8 8 10
冷却时间/s
2 2 4 4 4 6 8 8 8
反过来，d=18.8√Q/v
应知应会的内容
管道阻力的概念、分类及作用？
管道阻力——流体在管道内流动时会受到大小不 同的摩擦阻力
分类：管道阻力分为局部阻力和沿程阻力。局部 阻力是流体流经管件、阀件、部件等时受到的阻 力；沿程阻力是流体流经直管段时所受到的阻力。
管道阻力的作用
1）安装时，注意减少管道阻力，保证管道系统有 较小的压头损失。如：避免管道表面碰凹，弯曲半 径尽量大些，尽可能减少接头零件，焊接时防止管 壁内部焊瘤等，都有助于减小管道阻力。
管线综合布置原则、实例 及施工中应注意的事项
附件少的管道避让附件多的管 道。
管线分层布置时，自下而上布 置顺序为排水、给水、热水、 蒸气。
输送液体的管线与电缆桥架， 应分开布置，或布置在其下方。
可弯曲管避让不可弯曲管。
管线综合布置原则、实例 及施工中应注意的事项
管线施工时，应注意的问题
水平管道变径，宜采用偏心大小头；蒸气管道应 采用管底平接；液体管道应采用管顶平接。
立管变径宜采用同心大小头。 水平管道上的阀门，手轮应向上安装，当空间受
到限制时，才允许在侧面安装。 蒸气或气体管道，支管应从干管的上方或侧方接
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 装置布置方案的确定 先提出多个方案在专业内部讨论，在满足本专业技术要求的前提下再召集 其他专业（如工艺、土建、给排水、电气、仪表、总图等）共同讨论，充分协 调，以达到合理的装置布置方案的确定。
3 做好装置管道布置规划（管道研究） 管道规划包括全装置的概略规划和分区详细规划。
4 管道材料等级表 管道材料等级表示整个装置配管材料选用的核心。
不保温、不保冷的常温管道除有坡度要求外，一般不设管托；金属或非金属管道，一 般不用焊接管托而用卡箍形管托。对较长的直管要使用导向支架，以控制热胀时可能发生 的横向位移。为避免管托与管子焊接处的应力集中，大口径和薄壁管常用鞍座，以利管壁 上应力分布均匀，鞍座也可用于管道移动时可能发生旋转之处，以阻管道旋转。
平面配管
学习资料
Version 1.4.2
Issue 06/09/25
By Steven Ji
bb4cc
目录 配管设计基本知识 管道设计的一般原则 主管设计 管道布置图的绘制（一般规定） 压缩空气管道 工业用水 压力计的安装 转子流量计的安装 温度计的安装 液面计的安装 阀门安装要领 水环真空泵 疏水阀 泵的出口 管道支吊架位置的确定 隔热和绝热 隔热（隔音）分界 管道分界 仪表 管廊
在装置详细设计阶段，几乎所有其他专业设计工作的展开，都需要配管专 业提出要求，因此，配管设计人员还必须掌握一些相关专业知识。
装置设计的详细工程设计阶段，配管工程设计专业在一定意义上成为了整 个装置设计的组织者和协调者。
装置的安全生产。 装置设计经济性的重要体现。 配管设计的好坏，还关系着工人操作便利，舒适的工作条件，甚至设计单 位声誉。
-6-
bb4cc
管道设计的一般原则
DDTS 配管学习资料
当管道改变标高或走向时，尽量做到“步步高”或“步步低”，避免管道形成积聚气体 的“气袋”或积聚液体的“液袋”和“盲肠”，如不可避免时应于高点设放空（气）阀，低 点设放净（液）阀。
不得在人行通道和机泵上方设置法兰，以免法兰渗漏时介质落于人身上而发生工伤事 故。输送腐蚀介质的管道上的法兰应设安全防护罩。
易燃易爆介质的管道，不得敷设在生活间、楼梯间和走廊等处。
管道布置不应挡门、窗，应避免通过电动机、配电盘、仪表盘的上空，在有吊车的情 况下，管道布置应不妨碍吊车工作。
气体或蒸汽管道应从主管上部引出支管，以减少冷凝液的携带，管道要有坡向、以免 管内或设备内积液。
由于管法兰出易泄漏，故管道处与法兰连接的设备、阀门、特殊管件连接处必须采用 法兰连接外，其他均应采用对焊连接（DN≤40mm 用承插焊连接或卡套连接）。
主要内容包括：装置使用和生产的各种介质的性质、主要操作参数，以及 介质危险性（火灾、爆炸）分类，防爆等级及毒性程度；设备布置特殊要求， 如输送介质对距离、角度、高差等有特殊要求及需要控制温降、压降等有工艺 要求的相关设备；特殊管线的压降要求，防振要求以及坡度、间距要求等；开 停工操作及事故处理方法，管道的放净和排气要求；重点部分的操作、处理方 法，如哪些管线或设备需经常拆卸和清洗等。
105
更新日志
106
-3-
bb4cc
配管设计基本知识
DDTS 配管学习资料
石油化工装置配管工程设计是装置设计的重要组成部分，是装置设计、施 工、生产全过程综合技术经济效益的重要体现。配管工程设计的内容包括装置 布置设计、配管设计、配管材料设计、配管应力分析设计等部分。
配管设计的任务是按照工艺专业提供的工艺管线和公用工程的 P&ID 图进 行界区内全部工艺和辅助系统，公用工程的地上和部分地下管线的设计，以及 上述管道上的调节阀组，仪表管嘴，流量孔板以及取样、伴热管线等的设计。 把相关管道与设备、管道与管道、管道与仪表合理地连接起来，使装置成为一 个有机的整体。同时对管道的保温、保冷材质、防腐材料作出规定，确定规格 以及数量。
49
—— 尺寸标注
51
—— 设备位号标注
56
—— 管口标注
—— 需要注意的
59
管段图
62
—— 管段图绘制
63
项目提条件
67
—— 地沟
68
—— 操作平台
73
—— 预埋钢板
77
—— 墙面、楼板开孔挖洞
82
—— 基础
86
附录一：配管设计规定
88
附录二：分支管与主管连接表
104
附录三：单管穿越楼板、墙壁的开孔和套管尺寸
7 成品交审 认真自校。 仔细校审。
开展装置详细设计，配管专业一方面要接受有关专业提供的设计资料，另 一方面还要向很多专业提供设计资料，这样各专业才能为共同完成装置设计开 展工作，并对本专业设计的内容负责。这就是所谓的委托（提条件）。一个装置 的设计相当地复杂，除了接受外专业委托的要求外，各专业又都有本专业的规 范、技术的要求，为了保证满足委托专业的要求，提供本专业有关设计文件让 委托专业确认，使保证设计成品质量的一个重要环节，通常所说的会签。所以 综合起来配管专业与相关专业间的设计关系可以概括为“委托”、“会签”。
-5-
bb4cc
DDTS 配管学习资料
5 应力分析，振动分析 对高温、高压、低温、大口径管道以及大型机泵进出口管道的应力和振动 问题切不可掉以轻心，一定要由应力专业人员进行分析，以满足要求为止。
6 委托资料（或设计条件） 及时、正确、完整。 向外专业提委托资料，也是对自己工作的一次全面的中间检查。
-4-
bb4cc 工序管理 专业作业工序管理表
DDTS 配管学习资料
1 理解工艺要求 配管专业从工艺专业得到设计委托资料之后，第一件事不是去画图，而是 熟悉工艺流程，充分了解工艺装置的技术特点和特殊要求，尤其要注意工艺流 程图上专利商和工艺专业条件的注解。这点，对刚刚参加配管设计工作或者经 验较少的配管设计人员尤其重要。
采用成型无缝管件（弯头、异径管、三通）时，不宜直接与平焊法兰焊接（可与对焊 法兰直接焊接），其间要加一段直管，直管长度一般不小于其公称直径，最小不得低于 100mm。
—— 管间距表 —— 管廊上管道的布置
-2-
DDTS 配管学习资料
4 7 8 9 11 12 14 15 17 18 20 27 28 30 31 32 33 34 35 37 39 41
bb4cc
DDTS 配管学习资料
平面配管布置图
43
—— 方向标
43
—— 管线基本画法
44
—— 管线标注
46
—— 管件标注
