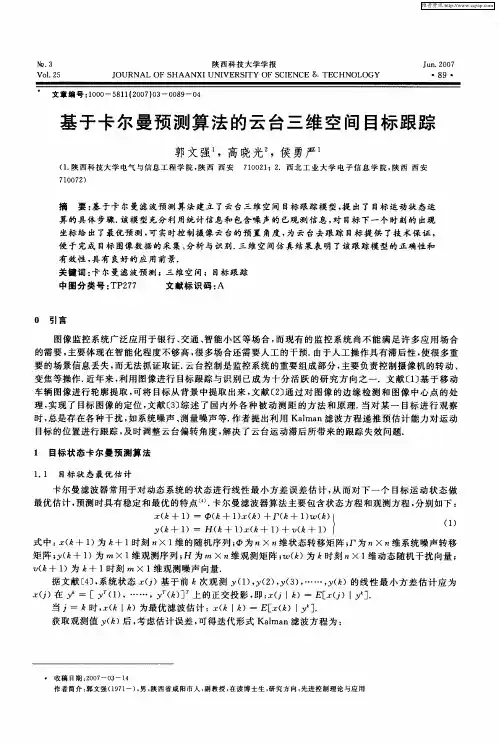

基于卡尔曼预测算法的云台三维空间目标跟踪
０ 引 言
图像监 控 系统广泛 应用 于银 行 、 通 、 交 智能小 区等 场合 ， 而现 有 的监 控 系统 尚不 能满 足许 多应 用 场合
的需要 ， 主要 体现 在智 能化程 度不 够高 ， 多场合 还需 要人 工 的干预 ． 很 由于人工 操作具 有滞 后性 ， 使很 多重 要 的场 景信息 丢失 ， 而无 法抓 证取 证． 云台控 制是 监控 系统 的重要 组成 部分 ， 主要 负 责控制 摄像 机 的转 动 、 变焦 等操 作． 近年来 ， 用 图像 进行 目标 跟踪 与识 别 已成 为 十 分 活跃 的研 究 方 向之一 ．文 献 （ ３ 于移 动 利 １基 车辆 图像 进行 轮廓 提取 ， 可将 目标从 背景 中提 取 出来 ， 文献 （ ］ 过对 图像 的边缘 检测 和 图像 中心点 的处 ２通 理， 实现 了 目标 图像 的定 位 ， 献 （３ 述 了国 内外 各 种 被 动测 距 的方 法 和原 理 ． 文 ３综 当对 某 一 目标进 行 观 察 时， 总是存 在各 种干 扰 ， 如系统 噪声 、 测量 噪声 等． 者提 出利 用 Ｋ ｌ ｎ滤波 方程 递 推 预估计 能 力对 运 动 作 ａｍａ 目标 的位 置进行 跟踪 ， 时调整 云 台偏转 角度 ， 及 解决 了云 台运 动滞后 所带 来 的跟踪 失效 问题． １ 目标状 态卡 尔曼预 测算 法
１ １ 目标 状 态 最 优 估 计 ．
卡尔曼 滤波器 常 用于对 动态 系统 的状 态进行 线性 最小 方 差误 差 估计 ， 而 对 下一 个 目标运 动 状态 做 从 最 优估计 ， 测时具 有稳 定 和最优 的特 点Ｈ ． 预 卡尔曼 滤波 器算 法主 要包 含状 态方程 和观 测方程 ， 别如 下 ： 分

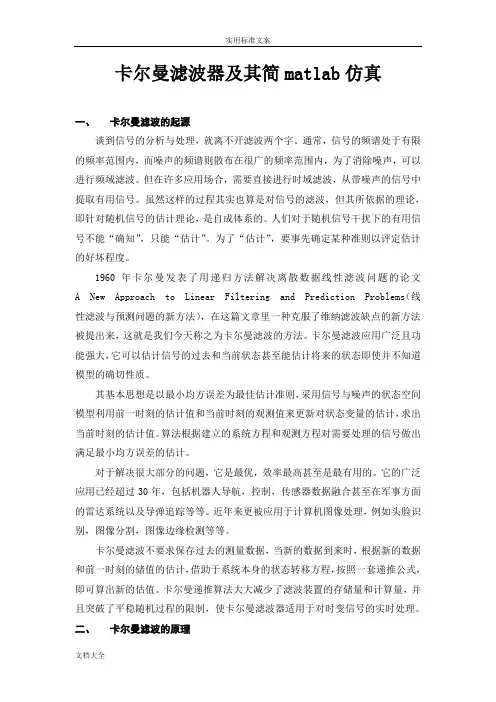

卡尔曼滤波器及其简matlab仿真
卡尔曼滤波器及其简matlab仿真一、卡尔曼滤波的起源谈到信号的分析与处理，就离不开滤波两个字。
通常，信号的频谱处于有限的频率范围内，而噪声的频谱则散布在很广的频率范围内，为了消除噪声，可以进行频域滤波。
但在许多应用场合，需要直接进行时域滤波，从带噪声的信号中提取有用信号。
虽然这样的过程其实也算是对信号的滤波，但其所依据的理论，即针对随机信号的估计理论，是自成体系的。
人们对于随机信号干扰下的有用信号不能“确知”，只能“估计”。
为了“估计”，要事先确定某种准则以评定估计的好坏程度。
1960年卡尔曼发表了用递归方法解决离散数据线性滤波问题的论文A New Approach to Linear Filtering and Prediction Problems（线性滤波与预测问题的新方法），在这篇文章里一种克服了维纳滤波缺点的新方法被提出来，这就是我们今天称之为卡尔曼滤波的方法。
卡尔曼滤波应用广泛且功能强大，它可以估计信号的过去和当前状态甚至能估计将来的状态即使并不知道模型的确切性质。
其基本思想是以最小均方误差为最佳估计准则，采用信号与噪声的状态空间模型利用前一时刻的估计值和当前时刻的观测值来更新对状态变量的估计，求出当前时刻的估计值。
算法根据建立的系统方程和观测方程对需要处理的信号做出满足最小均方误差的估计。
对于解决很大部分的问题，它是最优，效率最高甚至是最有用的。
它的广泛应用已经超过30年，包括机器人导航，控制，传感器数据融合甚至在军事方面的雷达系统以及导弹追踪等等。
近年来更被应用于计算机图像处理，例如头脸识别，图像分割，图像边缘检测等等。
卡尔曼滤波不要求保存过去的测量数据，当新的数据到来时，根据新的数据和前一时刻的储值的估计，借助于系统本身的状态转移方程，按照一套递推公式，即可算出新的估值。
卡尔曼递推算法大大减少了滤波装置的存储量和计算量，并且突破了平稳随机过程的限制，使卡尔曼滤波器适用于对时变信号的实时处理。

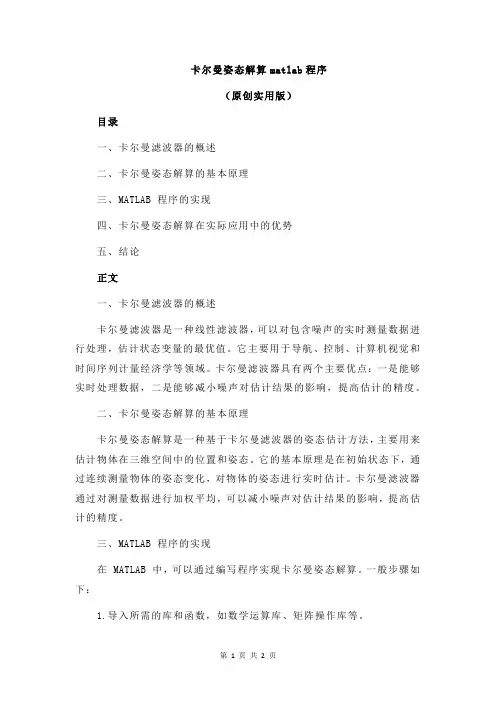

卡尔曼姿态解算matlab程序
卡尔曼姿态解算matlab程序（原创实用版）目录一、卡尔曼滤波器的概述二、卡尔曼姿态解算的基本原理三、MATLAB 程序的实现四、卡尔曼姿态解算在实际应用中的优势五、结论正文一、卡尔曼滤波器的概述卡尔曼滤波器是一种线性滤波器，可以对包含噪声的实时测量数据进行处理，估计状态变量的最优值。
它主要用于导航、控制、计算机视觉和时间序列计量经济学等领域。
卡尔曼滤波器具有两个主要优点：一是能够实时处理数据，二是能够减小噪声对估计结果的影响，提高估计的精度。
二、卡尔曼姿态解算的基本原理卡尔曼姿态解算是一种基于卡尔曼滤波器的姿态估计方法，主要用来估计物体在三维空间中的位置和姿态。
它的基本原理是在初始状态下，通过连续测量物体的姿态变化，对物体的姿态进行实时估计。
卡尔曼滤波器通过对测量数据进行加权平均，可以减小噪声对估计结果的影响，提高估计的精度。
三、MATLAB 程序的实现在 MATLAB 中，可以通过编写程序实现卡尔曼姿态解算。
一般步骤如下：1.导入所需的库和函数，如数学运算库、矩阵操作库等。
2.定义卡尔曼滤波器的参数，如状态转移矩阵、观测矩阵、初始状态向量、噪声协方差矩阵等。
3.编写卡尔曼滤波器的函数，实现对测量数据的处理和状态估计。
4.通过循环或函数调用，对物体的姿态进行实时估计，并输出结果。
四、卡尔曼姿态解算在实际应用中的优势卡尔曼姿态解算在实际应用中有很多优势，主要体现在以下几个方面：1.实时性：卡尔曼滤波器可以实时处理测量数据，能够快速响应物体姿态的变化。
2.精度高：通过加权平均处理测量数据，卡尔曼滤波器可以有效减小噪声对估计结果的影响，提高估计的精度。
3.稳定性：卡尔曼滤波器具有较好的稳定性，能够持续输出稳定的姿态估计结果。
4.适用性广：卡尔曼滤波器可以应用于各种物体姿态估计的场景，如机器人、无人机、摄像头等。
五、结论卡尔曼姿态解算是一种基于卡尔曼滤波器的姿态估计方法，具有实时性、高精度、稳定性和适用性广等优点。
MATLAB_对卡尔曼滤波器的仿真实现
XXXXX学院《电子信息系统仿真》课程设计届电子信息工程专业班级题目卡尔曼滤波器的设计与仿真姓名学号指导教师职称二О1年月日MATLAB 对卡尔曼滤波器的仿真实现课程设计目的：曼滤波器原理为理论基础，用MATLAB进行卡尔曼滤波器仿真、对比卡尔曼滤波器的预测效果，对影响滤波其效果的各方面原因进行讨论和比较，按照理论模型进行仿真编程，清晰地表述了编程过程。
关键词：数字信号处理；卡尔曼滤波器；MATLAB；仿真过程2.卡尔曼滤波基本原理卡尔曼滤波过程实际上是获取维纳解的递推运算过程。
从维纳解导出的卡尔曼滤波器实际上是卡尔曼滤波过程结束后达到稳态的情况，这时Kalman Filtering的结果与Wiener我们总结出卡尔曼的五个核心方程：X(k|k-1)=A X(k-1|k-1)+B U(k) (1)P(k|k-1)=A P(k-1|k-1) A’+Q (2)X(k|k)= X(k|k-1)+Kg(k) (Z(k)-H X(k|k-1)) (3)Kg(k)= P(k|k-1) H’ / (H P(k|k-1) H’ + R) (4)P(k|k)=（I-Kg(k) H）P(k|k-1) (5)计算滤波估计的流程图如图所示：图（1）可以看出，滤波过程是以不断地“预测—修正”的递推方式进行计算，先进行预测值计算，再根据观测值得到的新信息和kalman 增益（加权项），对预测值进行修正。
由滤波值可以得到预测，又由预测可以得到滤波，其滤波和预测相互作用，并不要求存储任何观测数据，可以进行实时处理。
3.程序设计卡尔曼滤波器给出了一个应用状态变量概念的公式。
而且，不同于其他的递归滤波器结构，它只需要记住一步的估计结果。
考虑过程噪声和测量噪声两个随机变量的状态模型称为随机状态模型。
用下面两个方程描述离散状态模型：1）过程方程：x(k +1) = Ax(k) + Bu(k) + w(k)其中，w(k)是由于过程模型的不确定性而产生的模型噪声，它可能是最难量化的参数。

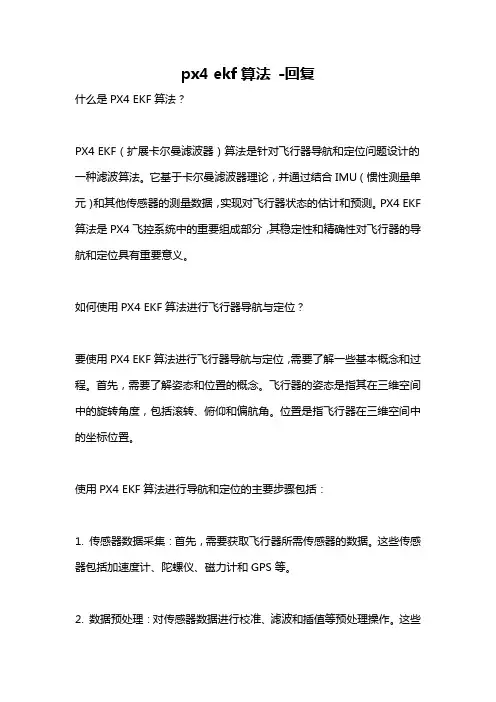

px4 ekf算法 -回复
px4 ekf算法-回复什么是PX4 EKF算法？PX4 EKF（扩展卡尔曼滤波器）算法是针对飞行器导航和定位问题设计的一种滤波算法。
它基于卡尔曼滤波器理论，并通过结合IMU（惯性测量单元）和其他传感器的测量数据，实现对飞行器状态的估计和预测。
PX4 EKF 算法是PX4飞控系统中的重要组成部分，其稳定性和精确性对飞行器的导航和定位具有重要意义。
如何使用PX4 EKF算法进行飞行器导航与定位？要使用PX4 EKF算法进行飞行器导航与定位，需要了解一些基本概念和过程。
首先，需要了解姿态和位置的概念。
飞行器的姿态是指其在三维空间中的旋转角度，包括滚转、俯仰和偏航角。
位置是指飞行器在三维空间中的坐标位置。
使用PX4 EKF算法进行导航和定位的主要步骤包括：1. 传感器数据采集：首先，需要获取飞行器所需传感器的数据。
这些传感器包括加速度计、陀螺仪、磁力计和GPS等。
2. 数据预处理：对传感器数据进行校准、滤波和插值等预处理操作。
这些操作的目的是消除传感器数据中的噪声和误差，并提高数据的质量。
3. 姿态估计：利用采集到的加速度计和陀螺仪数据，通过PX4 EKF算法估计飞行器的姿态。
这包括估计滚转、俯仰和偏航角。
4. 位置估计：同时，利用磁力计和GPS数据，通过PX4 EKF算法估计飞行器的位置。
这包括估计飞行器的三维坐标位置。
5. EKF更新：根据实际测量值和矩阵运算，将姿态和位置的估计值与测量值进行比较，通过PX4 EKF算法更新姿态和位置的估计值。
这个过程是不断进行的，以保持飞行器的导航和定位的准确性。
PX4 EKF算法的优势和应用领域PX4 EKF算法具有如下几个优势：1. 高精度：PX4 EKF算法通过结合多个传感器的数据，能够提供高精度的导航和定位结果。
传感器数据的融合可以有效减小单个传感器的误差和不确定性。
2. 抗干扰性：PX4 EKF算法对传感器噪声和干扰具有较好的抗干扰性。
它能够通过滤波和预测算法来抑制噪声，提高飞行器导航和定位的准确性。
基于卡尔曼滤波的姿态调整方法及系统
基于卡尔曼滤波的姿态调整方法及系统技术领域[0001]本发明涉及姿态调整及数据处理技术领域，特别涉及一种基于卡尔曼滤波的姿态调整方法及系统。
背景技术[0002]随着工业化程度的不断深化，机器人应用于越来越多的场景，从而对机器人的姿态精度提出了越来越高的要求。
一般，对机器人作业端安装陀螺仪，通过获取陀螺仪数据并对该数据进行处理分析来获得机器人作业端的当前姿态，进而根据作业进程对机器人作业端的姿态进行调整，以实现机器人姿态的高精度调节。
[0003]然而在机器人实际应用场景中，不可避免的会存在噪声，若不对噪声进行处理，则很可能导致机器人的不准确运动、失控、不安全等问题的产生，严重的还可能会造成重大的损失和伤害。
因此在对陀螺仪数据处理前必须进行滤波处理，以避免噪声导致的数据处理结果异常。
[0004]在陀螺仪数据处理技术方面，传统的方法包括基于IIR(无限冲击脉冲)滤波、FIR (有限冲激响应滤波器)滤波、中值滤波等滤波方法，以及基于机器学习和神经网络的方法等。
但这些方法无法快速、精准地将噪声滤除，可靠性较差。
发明内容[0005]本发明的目的在于提供一种基于卡尔曼滤波的姿态调整方法及系统，以解决如何快速、精准地实现机器人的姿态调整的问题。
[0006]为解决上述技术问题，本发明提供一种基于卡尔曼滤波的姿态调整方法，所述基于卡尔曼滤波的姿态调整方法包括：[0007]获取一维姿态数据；[0008]对所述一维姿态数据进行卡尔曼一维滤波，以得到一维姿态值；[0009]建立姿态运动学模型，以得到姿态预测值；[0010]对所述一维姿态值和所述姿态预测值进行卡尔曼二维融合，以得到最佳估计值；[0011]利用所述最佳估计值进行姿态调整。
[0012]可选的，在所述的基于卡尔曼滤波的姿态调整方法中，获取至少两组所述一维姿态数据，不同组的所述一维姿态数据来源于不同的姿态传感器。
[0013]可选的，在所述的基于卡尔曼滤波的姿态调整方法中，所述对所述一维姿态数据进行卡尔曼一维滤波，以得到一维姿态值的方法包括：[0014]获取卡尔曼一维滤波参数，所述卡尔曼一维滤波参数包括状态转移矩阵、控制矩阵、外部控制向量、状态估计误差协方差矩阵、观测矩阵、观测信息、过程噪声协方差矩阵和观测噪声协方差矩阵；[0015]利用所述卡尔曼一维滤波参数对所述一维姿态数据进行标准卡尔曼滤波处理，其中：[0016]预测方程为：[0017][0018][0019]更新方程为：[0020][0021][0022]P k ′＝P k ‑K ′H k P [0023]其中，表示第k 时刻的系统状态向量，F k 表示从第k ‑1时刻到第k 时刻的状态转移矩阵，B k 表示第k 时刻的控制矩阵，表示第k 时刻的外部控制向量，P k 表示第k 时刻的状态估计误差协方差矩阵，Q k 表示第k 时刻的一维过程噪声协方差矩阵；K ′表示新的卡尔曼系数，H k 表示第k 时刻的观测矩阵，R k 表示第k 时刻的一维观测噪声协方差矩阵，表示第k 时刻的观测信息，P k ′表示新的状态估计误差协方差矩阵。
卡尔曼滤波简介及仿真程序
if isempty(ndx) [x(:,t), V(:,:,t), LL, VV(:,:,t)] = ... kalman_update(A(:,:,m), C(:,:,m), Q(:,:,m), R(:,:,m), y(:,t), prevx, prevV, ... 'initial', initial, 'u', u(:,t), 'B', B(:,:,m)); else i = ndx; % copy over all elements; only some will get updated x(:,t) = prevx; prevP = inv(prevV); prevPsmall = prevP(i,i); prevVsmall = inv(prevPsmall); [x(i,t), smallV, LL, VV(i,i,t)] = ... kalman_update(A(i,i,m), C(:,i,m), Q(i,i,m), R(:,:,m), y(:,t), prevx(i), prevVsmall, ... 'initial', initial, 'u', u(:,t), 'B', B(i,:,m)); smallP = inv(smallV); prevP(i,i) = smallP; V(:,:,t) = inv(prevP); end end loglik = loglik + LL; end
5
状态估计
状态估计
状态估计是卡尔曼滤波的重要组成部分。一般来说，根据观测数据对 随机量进行定量推断就是估计问题，特别是对动态行为的状态估计， 它能实现实时运行状态的估计和预测功能。比如对飞行器状态估计。 状态估计对于了解和控制一个系统具有重要意义，所应用的方法属于 统计学中的估计理论。最常用的是最小二乘估计，线性最小方差估计 、最小方差估计、递推最小二乘估计等。其他如风险准则的贝叶斯估 计、最大似然估计、随机逼近等方法也都有应用。
基于Kalman滤波的信息融合算法设计_控制系统仿真课程设计
控制系统仿真课程设计题目 ______________________ 控制系统仿真课程设计 _________________________ 学院 ___________________________________________________________________________ 专业 ___________________________________________________________________________ 班级 ___________________________________________________________________________ 学号 ___________________________________________________________________________ 学生姓名 __________________________________________________________________________________ 指导教师 __________________________________________________________________________________ 完成日期 __________________________________________________________________________________控制系统仿真课程设计基于Kalman 滤波地信息融合算法设计1) 学习并掌握线性系统Kalman滤波地基本原理和基本公式；2) 学习并掌握一种常用地融合算法；3)学习并利用Matlab 软件实现基本地Kalman 滤波和信息融合算法地仿真 主要要求1) 具备基本地概率与数理统计知识； 2) 熟悉并掌握基本地 Matlab 软件编写能力； 3) 学习并掌握正交投影定理和矩阵求逆定理； 4) 了解Kalman 滤波地功能、来源和基本原理； 5) 掌握Kalman 滤波地推导过程和基本运行公式； 6) 了解信息融合地基本概念和方法；7)掌握一种典型地多传感器信息融合算法：分布式局部估计值加权融合三、主要内容一)线性系统地 Kalman 滤波考虑如下一类单传感器线性动态估计系统x (k)=①(k,k-1)x (k -1) • w (k,k -1)z (k) = H (k)x (k) v (k)其中，k —O 是离散地时间变量； x (k-1)・R n 1是系统地状态向量， ①(k,k-1)・R n n 是系统地状态转移矩阵； z (k) • R p 1是状态x (k)地观测向量， H (k) • R p n 是相应地观 测矩阵；w (k, k -1)和v (k)是零均值地高斯白噪声过程，且满足如下条件：E w (k,k -1八0E W (k,k-1)w (j,j -1八、Q (k,k-1)、k,j E 「v (k)、0, k, j 0v (k)v (j)亠 R (k)、k,j w (k, k 「1)v ( j)T ： = 0初始状态x (0)为一随机向量，且满足乜&(0)}= x 。
基于四元数和卡尔曼滤波的姿态角估计算法研究与应用
基于四元数和卡尔曼滤波的姿态角估计算法研究与应用一、本文概述Overview of this article本文旨在探讨基于四元数和卡尔曼滤波的姿态角估计算法的研究与应用。
姿态角，即物体在三维空间中的旋转角度，是众多领域如航空航天、机器人技术、虚拟现实等中的重要参数。
精确而稳定的姿态角估计是这些领域实现精确控制和高效运行的关键。
然而，由于传感器噪声、动态环境和计算误差等因素的影响，姿态角的准确估计仍然是一个具有挑战性的问题。
This article aims to explore the research and application of attitude angle estimation algorithms based on quaternion and Kalman filtering. Attitude angle, which refers to the rotation angle of an object in three-dimensional space, is an important parameter in many fields such as aerospace, robotics, virtual reality, and so on. Accurate and stable attitude angle estimation is the key to achieving precise control and efficient operation in these fields. However, due to factorssuch as sensor noise, dynamic environment, and calculation errors, accurate estimation of attitude angle remains a challenging problem.四元数作为一种高效的旋转表示方法，具有无奇异性和避免万向锁等优点，因此在姿态估计中得到了广泛应用。
基于卡尔曼滤波的航姿参考系统设计
设 由运 载体 的机 体轴确 定 的坐标 系为 ｂ，惯导 系 统所 采用 的导航 坐标 系为 ｎ，则 由 ｂ系到 ｎ系 的坐 标 变 换矩 阵表 示 为 Ｃ：，利用 惯性 器件 的输 出实 时计 算 出 Ｃ：便 可进 行姿态 更新 。 由于 ｎ系和 ｂ系均为直 角 坐 标 系 ，且各 轴 之 间始 终 保持 垂 直 ，因 此 ，两坐 标 系 的空 间位置关 系 即可理解为 刚体 的定 点转动 。
ｉｓ ａｄｏｐｔｅｄ ｔｏ ｄｅｓｃｒｉｂｅ ｔｈｅ ａｔｔｉｔｕｄｅ ｏｆ ｃａｒｒｉｅｒ．Ａｔｔｉｔｕｄｅ ｑｕａｔｅｒｎｉｏｎ ｉｓ ｃａｌｃｕｌａｔｅｄ ｂｙ ｔｈｅ ｇｙｒｏｓｃｏｐｅ，ａｎｄ ｔｈｅ ｄａｔａ ｏｆ ａｃｅｅｌ—
ｅｒｏｍｅｔｅｒ ａｎｄ ｍａｇｎｅｔｉｃ ａｒｅ ｆｕｓｅｄ ｂｙ Ｋａｌｍａｎ ｆｉｌｔｅｒ ｔｏ ｆｉｘ ｑｕａｔｅｒｎｉｏｎ ａｎｄ ｉｍｐｒｏｖｅ ｔｈｅ ａｃｃｕｒａｃｙ ｏｆ ａｔｔｉｔｕｄｅ．Ｔｈｅ ｅｘｐｅｒｉ－
场 值 ，同样 由坐 标 转 换 矩 阵 可 以 求 出载 体 的 航 向 角 。 当这 几 个传 感 器 分 别 独立 工 作 时 ，都 会 由于 各 自的 局 限性 而导 致 较 大偏 差 。 卡尔 曼 滤 波 可 以 利 用 陀 螺仪 来 预 测姿 态 角 ，用 加速 度 计 和磁传 感 器 的数 据 来 进 行 修 正 ，将 几 个 传感 器 优 势互 补 ，从 而 解 算 出高精 度 的姿态 数据 。
Ｋｅｙ ｗｏｒｄｓ：ｓｅｎｓｏｒ；ａｈｒｓ；ｋａｌｍａｎ ｆ ｉｌｔｅｒ；ｑｕａｔｅｒｎｉｏｎ；ｇｙｒｏｓｃｏｐｅ；ａｃｃｅｌｅｒｏｍｅｔｅｒ；ｍａｇｎｅｔｉｃ
ＥＥＡＣＣ：７２３０；７３１０Ｆ
卡尔曼滤波建模过程
卡尔曼滤波建模过程
卡尔曼滤波是一种用于估计动态系统状态的数学方法，它结合了系统的动态模型和测量数据，以提供对系统状态的最优估计。
下面我将从多个角度来解释卡尔曼滤波的建模过程。
首先，卡尔曼滤波建模的第一步是确定系统的动态模型。
这通常涉及到描述系统状态变化的动态方程，通常采用线性系统模型。
动态方程可以是离散时间的状态方程，通常用状态转移矩阵描述系统状态在一个时刻如何从上一个时刻演变到下一个时刻。
同时，还需要考虑过程噪声，通常用协方差矩阵表示。
其次，建模过程中需要考虑系统的测量模型。
这涉及到将系统状态映射到观测值的方程，通常也是线性的。
测量模型通常用观测矩阵表示，同时需要考虑观测噪声，通常用观测协方差矩阵表示。
接着，建模过程还需要确定系统的初始状态估计和初始协方差矩阵。
这些初始估计通常来自系统的先验知识或先前的测量数据。
一旦确定了动态模型、测量模型和初始状态估计，卡尔曼滤波算法通过交替进行预测和更新步骤来递归地估计系统状态。
预测步
骤使用动态模型来预测系统状态的下一个时刻的估计，同时更新步骤使用测量模型和实际的测量值来修正预测的状态估计。
最后，建模过程中还需要考虑卡尔曼增益的计算，该增益用于在预测和更新步骤之间权衡动态模型和测量模型的信息。
总的来说，卡尔曼滤波建模过程涉及确定系统的动态模型和测量模型，初始状态估计和协方差矩阵，以及通过预测和更新步骤来递归地估计系统状态。
这种建模过程可以应用于许多不同的领域，如航空航天、导航、金融等，以提供对系统状态的最优估计。
卡尔曼姿态解算matlab程序
卡尔曼姿态解算matlab程序
【最新版】
目录
一、卡尔曼姿态解算概述
二、卡尔曼姿态解算的 MATLAB 程序
三、卡尔曼姿态解算的应用实例
四、总结
正文
一、卡尔曼姿态解算概述
卡尔曼姿态解算是一种常用于计算机视觉和机器人领域的算法，它可以通过一系列的测量和计算，估计出物体在三维空间中的位置和姿态。
这种算法的主要优点是能够处理噪声和数据缺失，并且具有较好的鲁棒性。
二、卡尔曼姿态解算的 MATLAB 程序
在 MATLAB 中，可以使用卡尔曼滤波器工具箱进行姿态解算。
具体的步骤如下：
1.首先，需要准备好需要解算的物体的测量数据，包括物体的边界框和每个像素的颜色信息。
2.然后，使用卡尔曼滤波器工具箱中的函数，初始化卡尔曼滤波器，并设置好状态变量和测量变量。
3.接下来，使用卡尔曼滤波器工具箱中的函数，对测量数据进行处理，得到物体的位置和姿态估计。
4.最后，使用卡尔曼滤波器工具箱中的函数，对估计的结果进行优化，得到最终的物体位置和姿态。
三、卡尔曼姿态解算的应用实例
卡尔曼姿态解算在许多领域都有广泛的应用，例如在计算机视觉中，可以使用卡尔曼姿态解算来估计图像中物体的位置和姿态；在机器人领域中，可以使用卡尔曼姿态解算来估计机器人手臂的位置和姿态，从而实现精确的控制。
四、总结
卡尔曼姿态解算是一种非常有用的算法，它可以通过一系列的测量和计算，估计出物体在三维空间中的位置和姿态。
在 MATLAB 中，可以使用卡尔曼滤波器工具箱进行姿态解算，具体的步骤包括初始化卡尔曼滤波器，处理测量数据，优化估计结果等。
基于卡尔曼滤波的三维空间姿态仿真系统设计
基于卡尔曼滤波的三维空间姿态仿真系统设计江汉大学 喻顺志 谌雅洁 石银标 刘静斯 指导老师 章红 任先平（江汉大学 物理与信息工程学院， 湖北 武汉 430056）摘要：本文设计的基于卡尔曼滤波的三维空间姿态仿真系统设计，本系统的开发以ＡＲＭ内核的STM32微控制器为处理核心，采集加速度计、陀螺仪和电子罗盘信号，通过Kalman 滤波算法对传感器信号进行滤波，然后通过四元数算法求解出真实的空间角，然后通过nrf24l01射频模块将数据传送到上位机接收模块。
通过自主开发的一款基于C#.net 的三位姿态仿真平台读取并解析数据，实时仿真显示，从而在计算机或手机终端上对被测物体的三维空间姿态进行监测。
关键词：STM 32；Kalman 滤波；四元数；nrf 24l 01；姿态仿真；一、引 言三维仿真系统可真实模拟工况运行状态；真实模拟设备运行状态；在海洋工程领域可通过三维仿真动画来真实模拟海洋工程装备的制造过程，不仅能够有效地缩短造船周期,还能降低投资成本。
在航空领域可进行各种模拟驾驶飞行培训等。
在机械设计与运动领域可通过建立系统的数值模型,利用计算机仿真使大量的产品设计缺陷在产品成形之前就得到处理。
本系统的可开发前景较广，可广泛应用于军事、工业、以及汽车行业等领域，例如：改正或消除船载仪器由于船体的垂荡、横摇和纵摇引起的测量误差、飞行器姿态的测量与矫正、仿人机器人肢体姿态的检测、汽车事故现场还原等等。
二、系统方案设计系统由STM32位控制器、MPU6050陀螺仪加速度计模块、HMC5883指南针模块、NRF24L01射频模块、三位姿态仿真平台组成。
系统工作流程1、系统初始化：包括对单片机、MPU6050模块、HMC5883指南针模块、NRF24L01射频模块的初始化2、单片机读取MPU6050模块、HMC5883指南针模块数据3、通过Kalman 滤波算法对读取出的信号进行滤波4、通过四元数算法求解空间姿态角5、将姿态角通过NRF24L01射频模块发送至平台 2.1kalman 滤波Kalman 滤波是一种实时递推算法，它所处理的是随机信号，利用系统噪声和观测噪声的统计特性，以系统的观测作为滤波器的输入，以所要估计值（状态或参数）作为滤波器的输出，滤波器输入与输出是由时间更新和观测更新算法联系在一起的，根据系统方程和观测方程估计出所需要处理的信号实质是一种最优估计方法。
基于三维扩展卡尔曼滤波的算法
基于三维扩展卡尔曼滤波的算法屠晓东;张浩【摘要】For now the positioning algorithm is usually two-dimensional form. Based on the TDOA /AOA algorithmrnwhich is on the basis of extended Kalman filter, we derive the three-dimensional form of the algorithm. In this article,rnthree quantities including azimuth, pitch angle, TDOA constructes a model that in line with the extended Kalmanfilter.rnThus the three coordinate components can be obtained, and ultimately get the location of the mobile base stationrnestimates. We simulated the tracking trajectory of the algorithm, and deduced the parameters Cramer-Rao Low Boundrn(CRLB).%现在的定位算法通常是二维形式的,在基于扩展卡尔曼滤波的TDOA/AOA算法的基础上推导出了该算法的三维形式.在本文中将方位角、俯仰角、TDOA三个量构造成符合扩展卡尔曼滤波器的模型,可求得三个分量,从而最终得到移动基站的位置估计.我们仿真了该方法的跟踪轨迹,推算出参数克拉美罗下限【期刊名称】《计算机系统应用》【年(卷),期】2012(021)008【总页数】3页(P73-75)【关键词】Web信息提取;知识表示;数据密集型Web页面;基于本体的关键词库【作者】屠晓东;张浩【作者单位】中国海洋大学信息科学与工程学院,青岛266100;中国海洋大学信息科学与工程学院,青岛266100【正文语种】中文自从美国FCC(联邦通信委员会)于1996年发布E一911定位标准以来，无线定位技术就以其蕴涵的无穷商业潜力掀起了研究的热潮。
基于MATLAB的卡尔曼滤波仿真研究_冯刚
基于MATLAB 的卡尔曼滤波仿真研究冯刚，吕茂庭，覃天（防空兵学院，河南郑州450052）摘要：针对防空兵高炮火控系统中的滤波问题，应用矩阵实验室(MATLAB)实现对目标运动参数的滤波仿真。
介绍了MATLAB 软件的相关知识，阐述了利用MATLAB 进行卡尔曼滤波仿真的实现过程。
通过实例，利用MATLAB 对某型雷达卡尔曼滤波的过程和结果进行了进一步的仿真。
结果表明，利用MATLAB 进行卡尔曼滤波仿真，对提高整个火控系统的精确度和反映能力具有重要意义。
关键词：矩阵实验室；卡尔曼滤波；仿真中图分类号：TP391.99文献标识码：A文章编号：1672-5468（2011）06-0061-03Simulation of Kalman Filtering Based on MATLABFENG Gang ，LV Mao-ting ，QIN Tian（Air Defense Forces Academy,Zhengzhou 450052，China ）Abstract ：For the air -defense anti -aircraft gun fire control system,MATLAB is used for thefilter simulation of the target motion parameters.The related knowledge of MATLAB software is introduced.The process of applying MATLAB to implement Kalman filtering simulation is described.With a radar as an example,the Kalman filtering process and result are simulated using MATLAB.The results show that the use of MATLAB for Kalman filtering simulation can effectively improve the accuracy and response ability of the fire control system.Key words ：MATLAB;Kalman filtering;simulation1引言在防空兵高炮火控系统中，火控计算机要根据目标的运动参数来计算射击诸元，这些参数是由跟踪系统提供，跟踪系统中的测量装置测得目标运动参数后，因为这些测量参数存在着随机误差，必须经过滤波处理后，才能够得到较准确的目标运动参数供火控计算机使用，因此，在整个火力打击过程中，滤波对整个系统起着至关重要的作用。
三维TDOAAOA定位的扩展卡尔曼滤波仿真主程序
%% 三维TDOA/AOA定位的扩展卡尔曼滤波仿真主程序clcclearclose all%% 设置观测站分布N=4;%观测站个数%主站位于坐标原点x1=0;y1=0;z1=0;x2=1000;y2=0;z2=0;x3=0;y3=1000;z3=0;x4=1000;y4=1000;z4=0;XI=[x1,x2,x3,x4];YI=[y1,y2,y3,y4];ZI=[z1,z2,z3,z4];%% 产生观测数据%假设被定位对象匀速地从A点(100,300,300)运动到B点(900,700,0)，单位：米Px=[100:0.8:900]';Py=[300:0.4:700]';Pz=[300:-0.3:0]';%假设采样时间间隔为1sT=1;%根据观测误差水平，产生各个观测站的观测量M=length(Px);%离散点数Alpha=zeros(M,N);Beta=zeros(M,N);Distance=zeros(M,N);Sigma_Alpha_Theta=1;%以角度形式表示的角度噪声标准差Sigma_Alpha=((Sigma_Alpha_Theta)/180)*pi;%转化为弧度表示的角度噪声方差Sigma_Beta_Theta=1.5;%以角度形式表示的角度噪声标准差Sigma_Beta=((Sigma_Beta_Theta)/180)*pi;%转化为弧度表示的角度噪声方差Sigma_Distance=2;%距离测量的标准差for n=1:NAlpha(:,n)=atan2(Py-YI(n),Px-XI(n))+Sigma_Alpha*randn(M,1);Beta(:,n)=atan2(Pz-ZI(n),sqrt((Px-XI(n)).^2+(Py-YI(n)).^2))+Sigma_Beta*randn(M, 1);Distance(:,n)=sqrt((Px-XI(n)).^2+(Py-YI(n)).^2+(Pz-ZI(n)).^2)+Sigma_Distance*ra ndn(M,1);endRho=Distance(:,2:end)-Distance(:,1)*ones(1,N-1);%% 使用扩展卡尔曼滤波进行定位SigmaU=0.005;%驱动噪声S0=[120,270,320,0.5,0.1,-0.4]';%初始状态向量P0=0.01*ones(6,6);%预测误差矩阵的初始值[MX,MY,MZ]=EKF_TDOA_AOA_3D(Alpha,Beta,Rho,XI,YI,ZI,SigmaU,Sigma_Alpha,Sigma_Bet a,Sigma_Distance,T,S0,P0);%% 绘图figureplot3(Px,Py,Pz,'b');xlabel('X轴');ylabel('Y轴');zlabel('Z轴');grid onaxis([0 1000 0 1000 0 300]);hold onplot3(MX,MY,MZ,'r');title('跟踪轨迹');%figureplot(MX-Px);xlabel('迭代次数');ylabel('误差（米）');title('X轴收敛曲线');grid on%figureplot(MY-Py);xlabel('迭代次数');ylabel('误差（米）');title('Y轴收敛曲线');grid on%figureplot(MZ-Pz);xlabel('迭代次数');ylabel('误差（米）');title('Z轴收敛曲线');grid on%figureERR=sqrt((MX-Px).^2+(MY-Py).^2+(MZ-Pz).^2);plot(ERR);xlabel('迭代次数');ylabel('误差（米）');title('误差收敛曲线');grid onfunction [X,AllX,Alldxy]=TDOA_AOA_3D(X0,Theta,Phi,Tau,xb,yb,Delta,K)% GreenSim团队原创作品，转载请注明% Email:greensim@% GreenSim团队主页：/greensim% [color=red]欢迎访问GreenSim——算法仿真团队→[url=http://blog.s /greensim]/greensim[/url][ /color]N=length(Theta);H=zeros(3*N-1,2*N+2);Rho=zeros(3*N-1,1);AllX=zeros(K,2*N+2);Alldxy=zeros(K,1);dxy=Inf;X=X0;counter=1;while dxy>Deltaxm=X(2*N+1);ym=X(2*N+2);x1=X(1);y1=X(2);for i=1:Nxi=X(2*i-1);yi=X(2*i);if xi==xmxi=xm+0.000001;endif yi==ymyi=ym+0.000001;endif xi==xbxi=xb+0.000001;endif yi==ybyi=yb+0.000001;endH(i,2*i-1)=-(yi-ym)/(xi-xm)^2/(1+(yi-ym)^2/(xi-xm)^2);H(i,2*i)=1/(xi-xm)/(1+(yi-ym)^2/(xi-xm)^2);H(i,2*N+1)=(yi-ym)/(xi-xm)^2/(1+(yi-ym)^2/(xi-xm)^2);H(i,2*N+2)=-1/(xi-xm)/(1+(yi-ym)^2/(xi-xm)^2);Rho(i,1)=atan((yi-ym)/(xi-xm));H(N+i,2*i-1)=-(yi-yb)/(xi-xb)^2/(1+(yi-yb)^2/(xi-xb)^2);H(N+i,2*i)=1/(xi-xb)/(1+(yi-yb)^2/(xi-xb)^2);Rho(N+i,1)=atan((yi-yb)/(xi-xb));if i>=2H(2*N+i-1,1)=-1/2/(x1^2-2*x1*xm+xm^2+y1^2-2*y1*ym+ym^2)^(1/2)*(2*x1-2*xm)-1/2/( x1^2-2*x1*xb+xb^2+y1^2-2*y1*yb+yb^2)^(1/2)*(2*x1-2*xb);H(2*N+i-1,2)=-1/2/(x1^2-2*x1*xm+xm^2+y1^2-2*y1*ym+ym^2)^(1/2)*(2*y1-2*ym)-1/2/( x1^2-2*x1*xb+xb^2+y1^2-2*y1*yb+yb^2)^(1/2)*(2*y1-2*yb);H(2*N+i-1,2*i-1)=1/2/(xi^2-2*xi*xm+xm^2+yi^2-2*yi*ym+ym^2)^(1/2)*(2*xi-2*xm)+1/ 2/(xi^2-2*xi*xb+xb^2+yi^2-2*yi*yb+yb^2)^(1/2)*(2*xi-2*xb);H(2*N+i-1,2*i)=1/2/(xi^2-2*xi*xm+xm^2+yi^2-2*yi*ym+ym^2)^(1/2)*(2*yi-2*ym)+1/2/ (xi^2-2*xi*xb+xb^2+yi^2-2*yi*yb+yb^2)^(1/2)*(2*yi-2*yb);H(2*N+i-1,2*N+1)=1/2/(xi^2-2*xi*xm+xm^2+yi^2-2*yi*ym+ym^2)^(1/2)*(-2*xi+2*xm)-1 /2/(x1^2-2*x1*xm+xm^2+y1^2-2*y1*ym+ym^2)^(1/2)*(-2*x1+2*xm);H(2*N+i-1,2*N+2)=1/2/(xi^2-2*xi*xm+xm^2+yi^2-2*yi*ym+ym^2)^(1/2)*(-2*yi+2*ym)-1 /2/(x1^2-2*x1*xm+xm^2+y1^2-2*y1*ym+ym^2)^(1/2)*(-2*y1+2*ym);Rho(2*N+i-1,1)=sqrt((xi-xm)^2+(yi-ym)^2)+sqrt((xi-xb)^2+(yi-yb)^2)-sqrt((x1-xm) ^2+(y1-ym)^2)-sqrt((x1-xb)^2+(y1-yb)^2);endendY=[Theta;Phi;Tau]-Rho;X=X+DX;AllX(counter,:)=X';Alldxy(counter,1)=dxy;counter=counter+1;if counter>KreturnendendAllX=AllX(1:counter-1,:);Alldxy=Alldxy(1:counter-1,1);。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于卡尔曼滤波的三维空间姿态仿真系统设计
江汉大学 喻顺志 谌雅洁 石银标 刘静斯 指导老师 章红 任先平
（江汉大学 物理与信息工程学院， 湖北 武汉 430056）
摘要：本文设计的基于卡尔曼滤波的三维空间姿态仿真系统设计，本系统的开发以ＡＲＭ内核的STM32
微控制器为处理核心，采集加速度计、陀螺仪和电子罗盘信号，通过Kalman 滤波算法对传感器信号进行滤波，然后通过四元数算法求解出真实的空间角，然后通过nrf24l01射频模块将数据传送到上位机接收模块。
通过自主开发的一款基于C#.net 的三位姿态仿真平台读取并解析数据，实时仿真显示，从而在计算机或手机终端上对被测物体的三维空间姿态进行监测。
关键词：STM 32；Kalman 滤波；四元数；nrf 24l 01；姿态仿真；
一、引 言
三维仿真系统可真实模拟工况运行状态；真实模拟设备运行状态；在海洋工程领域可通过三维仿真动画来真实模拟海洋工程装备的制造过程，不仅能够有效地缩短造船周期,还能降低投资成本。
在航空领域可进行各种模拟驾驶飞行培训等。
在机械设计与运动领域可通过建立系统的数值模型,利用计算机仿真使大量的产品设计缺陷在产品成形之前就得到处理。
本系统的可开发前景较广，可广泛应用于军事、工业、以及汽车行业等领域，例如：改正或消除船载仪器由于船体的垂荡、横摇和纵摇引起的测量误差、飞行器姿态的测量与矫正、仿人机器人肢体姿态的检测、汽车事故现场还原等等。
二、系统方案设计
系统由STM32位控制器、MPU6050陀螺仪加速度计模块、HMC5883指南针模块、NRF24L01射频模块、三位姿态仿真平台组成。
系统工作流程
1、系统初始化：包括对单片机、MPU6050模块、HMC5883指南针模块、
NRF24L01射频模块的初始化
2、单片机读取MPU6050模块、HMC5883指南针模块数据
3、通过Kalman 滤波算法对读取出的信号进行滤波
4、通过四元数算法求解空间姿态角
5、将姿态角通过NRF24L01射频模块发送至平台 2.1kalman 滤波
Kalman 滤波是一种实时递推算法，它所处理的是随机信号，利用系统噪声和观测噪声的统计特性，以系统的观测作为滤波器的输入，以所要估计值（状态或参数）作为滤波器的输出，滤波器输入与输出是由时间更新和观测更新算法联系在一起的，根据系统方程和观测方程估计出所需要处理的信号实质是一种最优估计方法。
随机信号:不具有确定的频谱特性 满足:
MPU6050
电子罗盘
STM32 单片机
NRF 24L 01 射频模块
()[]0
E =t ω()()[]
()
τδτωω-=t q t T E 三维姿态仿真平台
白噪声序列特点: 1、零均值且具有独立性
2、与时间无关，与时间间隔有关，具有平稳性 随机线性离散系统的方程:
一步状态预测:1
1,1,ˆ---Φ=k k k k k X X 状态估计:[]
1
,1,ˆˆX ˆ---+=k k k k k k k k X H Z K X 滤波增益矩阵: [
]1
1,1
,--+=-k
T
k k k k T
k k P H P H H P
K k k
估计误差方差阵:[][]T k k k T k k k k k k k K R K H K I P H K I P +--=-1,
2.2四元数算法
概念：一个坐标系到另一个坐标系的变换可以通过绕一个定义在参考坐标系中的矢量
μ的单次转动来实现。
欧拉角的缺点，必须绕着不同的转动轴旋转。
方向余弦法计算比较复杂。
四元数是将旋转描述为一次旋转,且四元数微分方程计算方便。
单位四元数： []
T
q q q q q 32
1
=
1q 2
3222120=+++=q q q q
四元数可以看做绕一个轴的一个旋转:
2.3三维姿态仿真平台
本系统是基于C#.net 开发环境以OPENGL 为插件开发的。
OpenGL 是行业领域中最为广泛接纳的 2D/3D 图形 API, 其自诞生至今已催生了各种计算机平台及设备上的数千优秀应用程序。
OpenGL 是独立于视窗操作系统或其它操作系统的，亦是网络透明的。
应用在CAD 、能源、娱乐、游戏开发、制造业及虚拟现实等行业领域中。
OpenGL 帮助程序员在 PC 、工作站、超级计算机等硬件设备上实现高性能、极具冲击力的高视觉表现力。
三、结论
0,1
P k =1
k Q -k
R 1
,1,1[]
T T k k k k k k k k k K P H H P
H P ---=+,1
,1,11,1,11k k T T
k k k k k k k k k k P P Q -------=ΦΦ+ΓΓ,1
[
]k k k k k P I K H P -=-1k k
+→0
ˆ,1X k =,1,11
ˆˆk k k k k X X ---=Φ,1,1ˆˆˆ[]
k k k k k k k k X X K Z H X --=+-k
Z 1
1,11,----Γ+Φ=k k k k k k k W X X k
k k V H Z +=k X ()()()()()()()
z y x q q q q βαβαβααcos 2/sin cos 2/sin cos 2/sin 2/cos 3210====
本系统中MPU6050器件件存在许多随机噪声信号，普通的滤波算法无法实现对这类随机
噪声的滤除，维纳滤波又不适合在轻量级的
ARM单片机上运行。
卡尔曼滤波算法可以很
好的克服这两个问题，从而还原出真实的信
号。
本系统采用的互补滤波型四元数姿态角
解算算法适合在运算量小，角度融合效果较
好，能更真实的用加速度计信号去补偿陀螺
仪信号。
OpenGL是行业领域中应用最为广泛
的 2D/3D 图形 API,使用方便资源较多适合
于初学者入门。
参考文献：
[1]秦永元, 张洪钺,王叔华.卡尔曼滤波与组合导航原理[M].西安:西北工业大学出版社,2012
