消声器介绍
消声器介绍消声器(Muffler)，是阻止声音传播而允许气流通过的一种常见声学器件，是消除空气动力性噪声的重要措施。
消音器是安装在空气动力设备（如鼓风机、空压机、锅炉排气口、发电机、水泵等排气口噪音较大的设备）的气流通道上或进、排气系统中的降低噪声的装置。
消音器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消音器、抗性消音器、阻抗复合式消音器、微穿孔板消音器、小孔消音器和有源消音器。
常见消声器的声频谱特性如下：1. 阻性消声器将多孔吸声材料固定在气流通道内壁，或按一定排列方式固定在管道中，以降低气流噪声的装置。
适用于降低中高频的宽带噪声。
主要类型有直管式、片式、蜂窝式、折板式、弯头式、声流式和迷路式等消声器。
消声器使用的吸声材料与护面层材料，应根据气流管道中的使用条件（风速、温度、水分含量、腐蚀性等）进行选择。
阻性消声器具有设计简单、易于制做、压力降小、性能比较可靠等优点，一般多用在风机的进排风通道上。
消声量约为10～20dB/m。
直管式消声器的声衰减量可由下式计算：式中，△L 为声衰减量，dB；Φ(α0) 为消声系数，是多孔吸声材料的垂直入射吸声系数α0 的函数，换算关系见表1。
P 为气流通道上吸声材料的饰面周长，m；s 为气流通道的横截面积，m²；i 为消声器的有效长度（有吸声材料饰面部分），m。
表2 消声系数Φ(α0) 和吸声系数α0的函数关系（经验值）若消声器通道截面相对较大，高频声波呈束状直接通过，与吸声材料很少或不完全接触，消声量就会明显下降，称作高频失效。
消声量开始明显下降的频率称作上限失效频率，可按下面的经验式计算：式中，f上为上限失效频率，Hz；c 为管道中的声速，m/s；D 为通道直径（圆管）或管道截面边长平均值（矩形）。
2. 抗性消声器利用改变气流通道的截面积或旁接共振腔、支管，使声波产生反射、共振或干涉，达到消声目的装置。
适用于降低中低频噪声，主要类型有扩张室式、共振式与干涉式消声器，如下图。
风机消音器工作原理

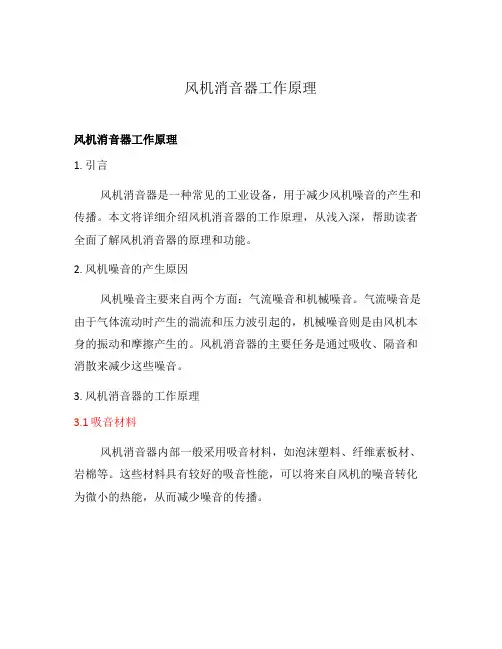

风机消音器工作原理风机消音器工作原理1. 引言风机消音器是一种常见的工业设备，用于减少风机噪音的产生和传播。
本文将详细介绍风机消音器的工作原理，从浅入深，帮助读者全面了解风机消音器的原理和功能。
2. 风机噪音的产生原因风机噪音主要来自两个方面：气流噪音和机械噪音。
气流噪音是由于气体流动时产生的湍流和压力波引起的，机械噪音则是由风机本身的振动和摩擦产生的。
风机消音器的主要任务是通过吸收、隔音和消散来减少这些噪音。
3. 风机消音器的工作原理3.1 吸音材料风机消音器内部一般采用吸音材料，如泡沫塑料、纤维素板材、岩棉等。
这些材料具有较好的吸音性能，可以将来自风机的噪音转化为微小的热能，从而减少噪音的传播。
3.2 隔音结构风机消音器还采用了隔音结构，通过设置隔音墙、隔音板等，将噪音源与周围环境隔离。
隔音结构不仅可以减少噪音的传播，还可以避免外界噪音对风机工作的影响。
3.3 消散噪音消散噪音是指将噪音能量分散到更大的面积上，使噪音能量减弱。
风机消音器通过设置弯曲管道、扩张室等结构，将噪音能量分散到更大的空间中，减轻了噪音的强度。
4. 风机消音器的效果和应用4.1 噪音降低效果风机消音器可以显著降低风机噪音的强度，减少噪音对周围环境和工作人员的影响。
通过合理设计和选用适当的吸音材料和隔音结构，可以达到较好的消音效果。
4.2 应用领域风机消音器广泛应用于各个行业和领域，如空调系统、通风系统、工业生产线等。
在这些领域中，风机消音器可以提供安静的工作环境，保护工作人员的听力健康。
5. 总结风机消音器通过吸音、隔音和消散的方式，有效降低风机噪音的强度。
合理选用吸音材料和隔音结构，可以提供安静的工作环境，保护工作人员的健康。
风机消音器在各个行业和领域中有着广泛的应用，对于创造舒适的工作环境具有重要意义。
风机消声器
• 阻力损失，简称阻损，是指气流通过消声 器时，在消声器出口端的流体静压比进口 端降低的数值。很显然，一个消声器的阻 损大小是与使用条件下的气流速度大小有 密切关系的。 • 消声器的阻损能够通过实地测量求得，也 可以根据公式进行估算。阻损分两大类， 一类是摩擦阻力，另一类是局部阻力。 • 消声器总的阻力损失，等于摩擦阻损与局 部阻损之和。
• 消声器的通道截面不宜太大。如果太大时， 高频声的消声效果显著下降。前面提到过 的消声量计算公式都是在平面波的条件下 推导出来的。也就是说声波在消声器中同 一截面上各点声压或声强是近似相等的。 如果消声器通道截面过大，当声波频率高 到一定数值时声波将以窄束状通过消声器， 而很少或根本不与吸声材料饰面接触。因 此，消声器的消声效果明显下降。当声波 波长小于通道截面尺寸的一半时，消声效 果便开始下降，相应的频率被称作“高频 失效频率”
当流速增加一倍，相应的噪声级增加18dB， 说明气流再生噪声随流速的六次方规律变 化，属于偶极子辐射的噪声源。估算气流 再生噪声的半经验公式
设计消声器时，应注意流速不能选得过高， 对空调消声器的流速不应超过5米/秒；对压 缩机和鼓风机消声器，流速不应超过20~30 米/秒；对内燃机、凿岩机消声器，流速应 选在30~50米/秒；对于大流量排气放空消 声器，流速可选为50~80米/秒。
插入损失 根据系统之外测点的测试结果经计算获得的， 实际操作中，在系统之外分别测量系统接 入消声器前后的声压级，二者之差即为插 入损失。
声衰减 • 声学系统中任意两点间声功率级之差，反 映了声音沿消声器通道内的衰减特性，以 每米衰减的分贝数(dB)表示。从而得到消声 器内声压级与距离的函数关系，以求得该 消声器的总消声量。声衰减量能够反映出 消声器内的消声特性及衰减过程，能避免 环境对测量结果的干扰。
风机消音器的原理
风机消音器的原理风机消音器的原理是通过减少风机产生的噪音，并将其噪音吸收、反射、散射或隔离，从而实现噪音降低的效果。
它主要由消音腔体、消音材料和消音结构组成。
消音腔体是风机消音器的重要组成部分，它是由声音反射和吸音面所构成的空腔。
在风机工作时，腔体内的空气受到风机产生的气流及噪音的作用，在腔体内形成压力和振动。
通过合理设计消音腔体的形状和尺寸，可以改变噪音的传播路径和振动特性，从而降低噪音。
消音材料是风机消音器中的关键因素之一。
它可以通过吸音、反射和散射等方式来减轻噪音。
一般来说，消音材料应具有较高的表面积和孔隙率，以增加声波与材料表面的接触面积和吸收能力。
常用的消音材料包括吸音棉、吸音板、吸音板等。
吸音棉是一种多孔材料，具有较强的吸音能力，能够有效地吸收噪音能量，减少噪音的反射。
吸音板是一种多孔板材，其表面具有微孔结构，能够将噪音反射为热能，并将其吸收。
散射板是一种具有不规则形状的板材，能够将噪音以不同角度散射，使其能量分散，减少噪音的聚集和传播。
消音结构是风机消音器的另一个重要组成部分。
它主要包括消音导管、消音器壳体和消音器出口等。
消音导管是将吸音、反射和散射等效果最大化的关键部件，它可以通过改变其长度、直径和结构形式等参数来调节风机噪音的传播路径和特性。
消音器壳体是一个封闭的结构，可以减少噪音的泄漏。
壳体内部通常会安装消音材料，以提高消音效果。
消音器出口是风机噪音传播的关键路径，通过合理设计出口结构，可以减少噪音的泄漏和散射，从而降低噪音。
总体来说，风机消音器的原理是通过消音腔体、消音材料和消音结构等多种方式来减少风机产生的噪音。
消音腔体可以改变噪音的传播路径和振动特性，消音材料可以通过吸音、反射和散射等方式减轻噪音，并将其能量转化为其他形式。
消音结构可以减少噪音的泄漏和散射，从而降低噪音的传播。
通过综合利用这些原理，风机消音器可以达到降噪效果，提供一个相对安静的工作环境。
消声器介绍
△消声器介绍Muffler消声器是阻止声音传播而允许气流通过的一种器件，是消除空气动力性噪声的重要措施。
消声器是安装在空气动力设备(如鼓风机、空压机)的气流通道上或进、排气系统中的降低噪声的装置。
消声器能够阻挡声波的传播，允许气流通过，是控制噪声的有效工具。
△消声器种类消声器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消声器、抗性消声器、阻抗复合式消声器、微穿孔板消声器、小孔消声器和有源消声器。
阻性消声器主要是利用多孔吸声材料来降低噪声的。
把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器。
当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。
阻性消声器就好象电学上的纯电阻电路，吸声材料类似于电阻。
因此，人们就把这种消声器称为阻性消声器。
阻性消声器对中高频消声效果好、对低频消声效果较差。
抗性消声器是由突变界面的管和室组合而成的，好象是一个声学滤波器，与电学滤波器相似，每一个带管的小室是滤波器的一个网孔，管中的空气质量相当于电学上的电感和电阻，称为声质量和声阻。
小室中的空气体积相当于电学上的电容，称为声顺。
与电学滤波器类似，每一个带管的小室都有自己的固有频率。
当包含有各种频率成分的声波进入第一个短管时，只有在第一个网孔固有频率附近的某些频率的声波才能通过网孔到达第二个短管口，而另外一些频率的声波则不可能通过网孔．只能在小室中来回反射，因此，我们称这种对声波有滤波功能的结构为声学滤波器。
选取适当的管和室进行组合．就可以滤掉某些频率成分的噪声，从而达到消声的目的。
抗性消声器适用于消除中、低频噪声。
把阻性结构和抗性结构按照一定的方式组合起来，就构成了阻抗复合式消声器。
微穿孔板消声器一般是用厚度小于1mm的纯金属薄板制作，在薄板上用孔径小于1mm的钻头穿孔，穿孔率为1％一3％。
选择不同的穿孔率和板厚不同的腔深，就可以控制消声器的频谱性能，使其在需要的频率范围内获得良好的消声效果。
第十章 消声器
m 4
D2 d2
4
，D d m
第四节阻抗复合式消声器
一、几种复合式消声器(构造示意图10-4-1)：
(1) 扩张室与阻性组合 (2)扩张与阻抗组合 (3)共鸣型与阻抗组合 (4)共鸣型与阻性组合
二、优缺点
优点：综合了阻抗消声器的优点； 缺点：综合了阻抗消声器的缺点；
第五节
一、特性 (见下图)
三、小孔喷注消声器
孔越小，流速越高，噪声频率也会越高，当小孔小到一定数值，使f ＞20000HZ，喷射噪声移到人耳不敏感的特高频范围，人耳反听不到 声音。喷口的有效面积由以下式求得(如图10-6-3）
小孔的有效面积 Ae与几何面积 A 的关系为：
Ae 0.62 A
小孔直径可取1mm或2mm，定孔数，实际的比计算出来的多一倍， 单层1mm小孔可消20～28dB，单层2mm小孔可消16～21dB，节流 降压与小孔喷注相结合可消声35～40dB。
(1)计算式：
计算式有多个，设计中多用经验公式，即：
0 —— 正入射吸声系数；
L
P Lp 1.3 0 L S
—— 消声器的长度，m；
S —— 消声器的断面积，m2；
P
—— 消声器的周长，m；
(2)气流速度对 Lp 的影响：
当v=30～40m/s时，则对 Lp 有20%范围下影响， v<15～25m/s时，对 Lp 影响不大，所以设计时要限速，限速 的方法是用多通道并联，一般多用片式、蜂窝状等消声器进行 限速。
3.阻性消声器
-----借助内壁装设上的吸声材料消声
(1)阻性消声器的类别，如图10-2-1所示； (2)消声原理—声波激发多孔材料小孔中空气柱振动 1. 上限截止 f 上
消声器相关参数
T701-6型阻抗复合式消声器T701-6型阻抗复合式消声器系列是较早空调通风系统配用的消声器系列。
T701-6系列共有十种大小不同规格，一般适用风量2000～30000 m3/h，风速为6m/s，外形断面尺寸为800(宽)×500(高)～2000(宽)×1800(高)，其中1# ～ 4# 消声器长度为1.6m 5# ～ 10#为 0.9m 。
此种复合式消声器的抗性消声是由内管截面的突变（不连续）及内外管之间的膨胀室（ 1# ～ 4#为三室串联，5#～ 10#为二室串联）作用所构成，而阻性消声则由超细玻璃棉吸声片吸收声能以降低噪声。
T701-6型消声器系列的单位长度消声量一般为：低频10-15dB/m，中频15-20dB/m，高频20-25 dB/m，单级压力损失15-60Pa。
T701-6型阻抗复合式消声器结构外形图T701-6型阻抗复合式消声器系列规格表序号法兰内径（mm）外形尺寸（mm）有效长度安装长度风量（ m3 / h ）A B A1 B1 L L11 520 230 800 500 1600 1760 33302 510 370 800 600 1600 1760 50003 700 370 1000 600 1600 1760 66704 770 400 1000 800 1600 1760 83205 700 550 1200 800 900 1060 100006 780 630 1200 1000 900 1060 133407 1000 630 1500 1000 900 1060 166408 1000 970 1500 1400 900 1060 250009 1330 970 1800 1800 900 1060 3540010 1500 1310 2000 1800 900 1060 50000T701-6型阻抗复合式消声器的选用注意点： 1.选用消声器的风速6-10m/s为宜，最高12-14m/s.2.1-4号可单级使用，5-10号应多节串联。
8.消声器
5消声器本招标文件消声器用于风机进出口两端和土建风道、风亭内，主要降低风机运转时或列车行驶时发出的中低频噪声值。
消声器可区分为金属外壳消声器（风机前后）、土建结构消声器（土建风道内）和管道式消声器（风管内）。
5.1采用规范与标准设备及施工技术所涉及的产品标准规范、工程标准规范、验收标准规范等应遵照（但不限于）下列技术标准和规范。
出现两个标准不一致，或本技术规格书所使用的标准与供货商所使用的标准不一致时，除非特别说明，应按较高标准执行，并且所有标准采用合同生效时的最新版本。
《声学管道消声器和风道末端单元的试验室测量方法插入损失、气流噪声和全压损失》（GB/T 25516）《声学环境噪声的描述、测量与评价第1部分：基本参量与评价方法》（GB/T 3222.1）《声学环境噪声的描述、测量与评价第2部分：环境噪声级测定》（GB/T 3222.2）《声环境质量标准》（GB 3096）《地下铁道工程施工及验收规范》（GB 50299）《城市轨道交通车站站台声学要求和测量方法》（GB 14227）《风机用消声器技术条件》（JB/T 6891）《声学消声器噪声控制指南》（GB/T 20431）《声学风机辐射入管道的声功率测定管道法》（GB/T 17697）《声学混响室吸声测量》（GB/T 20247）《通风消声器》（HJ/T 16）《吸声用玻璃棉制品》（JC/T 469）《一般公差未注公差的线性和角度尺寸的公差》（GB/T 1804）《形状和位置公差未注公差》（GB/T 1184）《声学名词术语》（GB/T 3947）《声学的量和单位》（GB3102.7）《通风与空调工程施工质量验收规范》（GB 50243）《连续热镀锌钢板及钢带》（GB2518）5.2术语与定义5.2.1插入损失装置消声器以前与装置消声器以后，在气流下游同一位置上声功率级或声压级噪声的变化值，单位为dB（A）。
5.2.2动态插入损失有气流状态下的插入损失，单位为dB（A）。
消声器标准
备案号：210221.KF.852Q/DZH 大连兆和科技发展有限公司企业标准Q/DZH.003-2003代替 Q/DZH.J.002-2002通风空调消声器及静压箱2003-08-10 发布 2003-08-10 实施大连兆和科技发展有限公司发布Q/DZH.003-2003编制说明本标准是大连兆和科技发展有限公司为本公司生产通风消声器（以下简称消声器）、静压箱而编制的。
在编制过程中，参考了国家现行出版的手册、标准及规范，并结合公司几年来发展的实际状况及顾客提出的有关要求。
本标准是兆和科技有限公司指导性技术文件，凡本公司涉及消声器、静压箱制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。
本标准实施之日后，随国家和行业新标准、规范的发布而修正。
当本标准与顾客要求不一致时，按照合同要求执行。
Q/DZH.003--2003前言本标准是大连兆和科技发展有限公司为本公司生产通风消声器及静压箱(以下简称消声器)而编制的。
在编制过程中，依据国家现行出版的手册、标准及规范，并结合公司几年来发展的实际以及顾客提出的有关要求。
本标准是大连兆和科技发展有限公司指导性技术文件，凡本公司涉及消声器制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。
本标准实施之日后，随国家和行业新标准、规范的发布而修正。
当本标准与顾客要求抵触时，执行顾客要求。
本标准属第一次修订。
修订的原因是国家验收规范的换版和格式的修订。
本标准由大连兆和科技发展有限公司提出。
本标准由大连兆和科技发展有限公司起草。
本标准由大连兆和科技发展有限公司批准。
本标准主要起草人：才效辉Q/DZH.003-2003 通风消声器及静压箱1 范围本标准规定了通风消声器、静压箱（以下简称消声器）的分类，基本规格，要求，试验方法，检验规则，标识，使用说明及包装，运输，贮存。
本标准适用于通风空调系统中的各类消声器、静压箱。
2 分类与命名2.1 按消声特性分类：2.1.1阻性消声器2.1.2微孔板消声器2.1.3复合消声器2.1.4室式消声器（消声静压箱、静压箱）2.2 基本规格2.2.1 矩形基本规格用其法兰内边长A×B乘消声器L(总长度)表示，单位mm。
风管消声器
消声器是一种在允许气流通过的同时，又能有效地阻止或减弱声能向外传播的装置。
它主要用于机械设备的进、排气管道或通风管道的噪声控制。
一个性能好的消声器，可使气流噪声降低20～40dB（A）。
但是，消声器只能降低空气动力设备的进排气口噪声或沿管道传播的噪声，不能降低空气动力设备的机壳、管壁等辐射的噪声。
消声器类型很多，按其降噪原理主要有如下三种类型：阻性消声器、抗性消声器、复合式消声器、微穿孔消声器和喷注型消声器。
一、阻性消声器阻式消声器：是通过吸声材料来吸收声能降低噪音，一般的微穿孔板消声器就属于这个类型，一般是用来消除高、中频噪声。
但是由于结构的原因，在高温、高湿、高速的情况下不适用。
阻性消声器是把吸声材料固定在气流通道内壁或按一定的方式在管道中排列起来，就构成了阻性消声。
1、阻性消声包括的形式：直管式、片式、折板式、声流式、蜂窝式、弯头式等。
适用范围：消除风机、燃气轮机进气噪声（即气体流速不大的情况）。
其中：F－消声器气流通道断面周长，m；S－消声器的气流通道截面积，m2；l－消声器的有效长度，m；Ψ(α0)－与材料的吸声系数有关的消声系数。
H.J. 赛宾经验公式： 降噪量与材料吸声性能和周长/截面比有关。
衰减量(LA) 消声器内部两点之间的声压级之差。
通常用消声器单位长度上的衰减量来表征，dB/m 。
LA 是减噪量，l 是消声器消声有效长度。
阻性消声器对消除高、中频噪声效果显著对低频噪声的消除则不是很有效其消声量与消声器的结构形式、空气通道横断面的形状与面积、气流速度、消声器长度以及吸声材料的种类、密度、厚度等因素有关护面板材料及其型式对消声效果也有很大影响。
护面材料可采用柔软多孔透气的织物如玻璃纤维布或穿孔板。
护面用的穿孔板一般采用薄钢板、铝板、不锈钢板加工制成。
为了发挥吸声材料的吸声性能穿孔板的穿孔率应大于20%，孔径3-10mm 。
阻性消声器一般宜在风速8m/s 以下，最大不应宜>12m/s, 微穿孔板消声器大风速的情况下(15~20m/s)风阻较大. 常用吸声材料有玻璃纤维丝、低碳钢丝网、毛毡等2. 阻性消声器的高频失效频率在单通道直管消声器中，高频声随着通道面积的增大消声效果显著下降。
风机消声器原理
风机消声器原理
风机消声器原理
原理：根据对工业用各类风机运行现场噪声源进行实际测试，所取得的频谱特性资料，来确定在哪些频谱范围内需要多大消声量，作为设计吸声体及流体通道的主要依据，同时采用了具有较大吸声材料饰面的狭矩形通道，以增强吸收效果。
另外，风机的噪声源在最大噪声级时，其频谱值往往不止一种，而对不同频谱带，对其消声量要求也不相同。
风机消音器结构
根据风机进出口结构不同，分为圆形结构和矩形结构。
(1)圆形结构分用于风机接管口为圆形,又分为A、B型两种，A型两端均为法兰盘，直接串接于管道中(即管道消声器)，B型一端为法兰，另一端为直接大气排空(可装防雨风帽)，仅供设置在室外管道末端和封闭式机房进风口选用。
(2)圆形结构中的阻式消声片一般厚度为100 mm，150 mm，消声量15-30dB(A)，在风速5-12m/s的条件下，适用风量为
1000-50000 m3/h。
其结构中对高频噪声和低频噪声消声采用阻抗两种消声区，用以最大限度的增宽消声频带。
