一.从外表标志上判断二极管管脚的正负极
二极管正负极判定.
二极管正负极判定
一：普通二极管有色端标识一极为负极;
二：发光二极管长脚为正，短脚为负。
如果脚一样长，发光二极管里面的大点是负极，小的是正极。
有的发光二极管带有一个小平面，靠近小平面的一根引线为负极。
万用表中：红笔接“+”，黑笔接“-”;在测发光二极管时，低阻挡测不出来，可用RX10K档测，两表笔接触二极管的两级。
如果电阻较小，黑表笔所接的是正极，电阻较大，黑表笔所接的是负极。
发光二极管，若与TTL组件相连使用时，一般需串接一个470R的降压电阻，以防器件的损坏。
三：晶体二极管
晶体二极管由一个PN结，两条电极引线和管壳构成。
在PN结的两侧用导线引出加以封装，就是晶体二极管。
晶体二极管的字母符号为V。
PN结的导通方向是从P型半导体到N型半导体，即P到N导通(P为正极，N为负极) 。
PN结正向导通，反向截至，具有单相导电的特性。
二极管封装及其方向如下图示：
印制板中通过PCB板上丝印来判别二极管方向的方法总结如下：
通常情况下：
1.有缺口的一端为负极;
2.有横杠的一端为负极;
3.有白色双杠的一端为负极;
4.三角形箭头方向的一端为负极;
5.插件二极管丝印小圆一端是负极，大圆是正极。
在立式焊接的情况下原件本体在正极圈里
6.插件发光二极管方孔为第一脚为正极;。
用多用电表判断二极管的正负极或好坏
单击此处添加您的正文
指针式多用电表 数字式多用电表
用色环来标志电极
有色标的一端为 二极管的负极
发光二极管
管脚短的为负极
金属片大的一端 为负极
1、二极管具有什么特性？
单向导电性
2、二极管正向偏置是将电源正极与二极管的 极正相连，
二极管呈现电阻 ，二极较管小反向偏置时，呈现的电阻
。
很大
如何用多用表来识别二极管的正负极和好坏呢?
A
A
A
R2
R1
A
BA
BA
B
A
R1
R2
2
1
3
A
B
一、测试原理
注意：多用表的黑表笔接表内电池的正极！
电阻挡的刻度是反向的
问题
：
当测得电阻较小时，黑表笔接二极管的 哪个极？ 正极
红表笔接二极管的哪个极？
负极Βιβλιοθήκη 电阻小二极管正 偏
问题：
当测得电阻较大时，黑表笔接二极管的 哪个极？
红表笔接二极管的哪个极？
正极
电阻大
负极
二极管反偏
二、用多用表测量各二极管的正反向电阻，并判别极性 用多用表测发光二极管, 可用多用表欧姆档的最高档(R×10K)
三、二极管性能测试
好 短路损坏 开路损坏 管子质量不佳
物理与生活:电热褥的电路原理
常见的电热褥控制电路有普通型， 二极管整流调温型，电热线串、并 联换接调温型，晶闸管调温型及电 子线路调温型等。
下图为二极管整流调温型电热褥电路。
思考题：
有人在测一个二极管反向电阻时，为了 使多用表测试和管脚接触良好，他用两手 把两端接触处捏紧，结果发现管子的反向 电阻比较小，认为不合格，但用在电子设 备上却工作正常。这是什么原因？
二极管结构、型号、管脚判断方法图文分析
二极管结构、型号、管脚判断方法图文分析各种二极管实物如图1.2所示。
(a)整流二极管(b)发光二极管(c)大功率螺栓二极管(d)快恢复二极管图1.2二极管实物1.二极管的结构、类型及图形符号半导体二极管按其结构的不同，可分为点接触型、面接触型和平面型 3 种。
常见二极管的结构、外形和图形符号如图1.2所示。
二极管的两极分别称为正极或阳极，负极或阴极。
Array图1.3 半导体二极管的结构、外形与图形符号2.二极管的型号安装国家标准GB249-74的规定，国产二极管的型号由5部分组成，见下表所示。
表1.1例如，2CP12是N型硅制作的普通二极管；2CZ14是N型硅制作的整流二极管；2CZ14F 是2CZ14型整流管的F挡。
3.判别二极管极性二极管是有极性的，通常在二极管的外壳上标有二极管的极性符号。
标有色道(一般黑壳二极管为银白色标记，玻壳二极管为黑色银白或红色标记)的一端为负极，另一端为正极。
如图1.4所示。
图1.4 二极管的极性判别二极管的极性也可通过万用表的欧姆挡测定，将万用表打在×100 或×1k 挡上，由于二极管具有单向导电性，正向电阻小，反向电阻大(这在后续内容会详细分析)，在测试时，若二极管正偏时，则万用表黑表笔所搭位置为二极管的正极，而红表笔所搭为二极管的负极。
测试电路如图1.5所示。
图1.5 二极管的极性测试电路二极管正、反向电阻的测量值相差越大越好，一般二极管的正向电阻测量值为几百欧，反向电阻为几十千欧到几百千欧。
如果测得正、反向电阻均为无穷大，说明内部断路；若测量值均为零，则说明内部短路；如测得正、反向电阻几乎一样大，这样的二极管已经失去作用，没有使用价值了。
万用表如何检测发光二极管引脚正负极及性能
万用表如何检测发光二极管引脚正负极及性能发光二极管简称为LED。
由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成，它是半导体二极管的一种，可以把电能转化成光能。
发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。
发光二极管已被广泛地应用于显示器、电视机采光装饰和照明。
如果发光二极管坏了，则很多电器上的显示则就失灵了，下面我们来看看如何检测发光二极管失灵现象。
判别引脚正、负极性发光二极管的开启电压为2V，而将万用表置于RXlk 挡及其以下各电阻挡时，表内电池电压仅为1.5V，比发光二极管的开启电压低，所以无论正向测量还是反向测量，都不可能使管子进入导通状态，管子不会发光，也就无法检测判断。
因此，用万用表检测发光二极管时，必须要使用RXlOk 挡。
将万用表置于RXlOk挡时，表内接有9V或15V高压电池，测试电压高于管子的开启电压，当正向测量时，能使发光二极管导通并发出光点。
检测具体操作如图1所示。
将万用表置于RXlOk挡，两支表笔分别与发光二极管的两个引脚相接，如果万用表指针向右偏转幅度超过表盘刻度的一半，同时管子能发出一个很微弱的光点（应注意仔细观察），表明表笔是正向测量的接法，此时黑表笔所接的引脚是正极，而红表笔所接的引脚是负极，如图1(a) 所示。
接着再将红、黑表笔对调后与管子的两引脚相接，这时为反向测量的接法，万用表指针应指在无穷大位置不动，且管子不发光，如图1(b)所示。
如果不管正向测量还是反向测量，万用表指针都偏转某一角度甚至为OΩ，且管子不发光，则说明被测发光二极管已击穿损坏。
如果测量过程中无论怎样调换表笔，万用表指针都不向右偏转，则说明被测发光二极管已开路损坏。
性能检测用万用表RX100挡，但要在黑表笔上串联2节1.5V 电池, 即电池负极与万用表的负输出端相连，电池的正极与黑表笔相连，经lkΩ电阻向发光二极管提供正向导通电流，如图所示。
再将黑表笔接发光二极管的正极，红表笔接负极，这时加至发光管的端电压为4.5V，该电压已超过管子的导通电压，发光二极管便会发出明亮的光来。

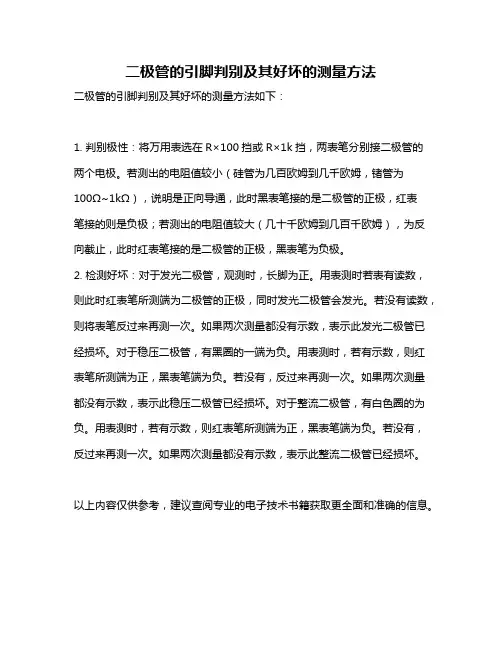

二极管的引脚判别及其好坏的测量方法
二极管的引脚判别及其好坏的测量方法
二极管的引脚判别及其好坏的测量方法如下：
1. 判别极性：将万用表选在R×100挡或R×1k挡，两表笔分别接二极管的两个电极。
若测出的电阻值较小（硅管为几百欧姆到几千欧姆，锗管为
100Ω~1kΩ），说明是正向导通，此时黑表笔接的是二极管的正极，红表
笔接的则是负极；若测出的电阻值较大（几十千欧姆到几百千欧姆），为反向截止，此时红表笔接的是二极管的正极，黑表笔为负极。
2. 检测好坏：对于发光二极管，观测时，长脚为正。
用表测时若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光。
若没有读数，则将表笔反过来再测一次。
如果两次测量都没有示数，表示此发光二极管已经损坏。
对于稳压二极管，有黑圈的一端为负。
用表测时，若有示数，则红表笔所测端为正，黑表笔端为负。
若没有，反过来再测一次。
如果两次测量都没有示数，表示此稳压二极管已经损坏。
对于整流二极管，有白色圈的为负。
用表测时，若有示数，则红表笔所测端为正，黑表笔端为负。
若没有，反过来再测一次。
如果两次测量都没有示数，表示此整流二极管已经损坏。
以上内容仅供参考，建议查阅专业的电子技术书籍获取更全面和准确的信息。
万用表检测二极管性能的方法
万用表检测常见二极管性能的方法一、普通二极管的检测普通二极管包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管等，它们都是由一个结构成的半导体器件，具有单向导电性能。
1．极性的判别：将万用表置于R×200档或R×2k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，红表笔接的是二极管的阳极，黑表笔接的是二极管的阴极。
2．单向导电性能的检测及好坏的判断：锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300 kΩ左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值的差值越大，说明二极管的单向导电特性越好。
3．若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
二、稳压二极管的检测1．正、负电极的判别：从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。
对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同。
2．稳压值的测量：用0~30V连续可调直流电源，对13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只1.5kΩ限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。
若稳压二极管的稳压值高于15V，则应将稳压电源调至20V以上。
测量电路见下图三、双向触发二极管的检测1．正、反向电阻值的测量用万用表R×2k或R×20k档，测量双向触发二极管正、反向电阻值。
万用表二极管正负极判断方法
万用表二极管正负极判断方法一、前言万用表是电子工程师和电子爱好者必备的工具之一，它可以测量电压、电流、电阻等基本参数。
在实际使用过程中，我们经常需要判断二极管的正负极，下面将详细介绍万用表判断二极管正负极的方法。
二、什么是二极管二极管是一种半导体器件，由P型半导体和N型半导体组成。
它只允许电流从P区流向N区，而不允许反向流动。
因此，在实际应用中，我们需要正确地识别二极管的正负极。
三、准备工作在进行测试之前，我们需要准备以下工具：1. 万用表：包括直流电压档位和二极管测试档位；2. 一个未知方向的二极管。
四、测试方法1. 将万用表旋钮调到直流电压档位，并选择合适的量程。
一般来说，如果你不确定待测电压的大小，则应选择较大的量程。
2. 将红表笔连接到万用表上的VΩmA插孔中，黑表笔连接到COM插孔中。
3. 将待测二极管插入测试插孔中。
在插入二极管时，需要注意二极管的正负极方向，确保红表笔连接到二极管的P区（阳极），黑表笔连接到N区（阴极），否则测试结果将会出现错误。
4. 如果测试结果显示电压为正值，则表示红表笔连接到了二极管的P 区，黑表笔连接到了N区，即二极管的正极为红表笔所接触的端口。
反之，则表示红表笔连接到了二极管的N区，黑表笔连接到了P区，即二极管的正极为黑表笔所接触的端口。
5. 如果测试结果显示电压值为0，则可能是由于测试方法不正确或者待测二极管已经损坏。
此时需要重新检查测试方法和待测二极管是否正确，并进行重新测试。
五、注意事项1. 在进行测试之前，一定要确认万用表和待测二极管都处于关闭状态。
2. 在插入待测二极管时，一定要注意其正负楷方向，并确保红表笔连接到P区（阳极），黑表笔连接到N区（阴极）。
3. 测试过程中不要将万用表旋钮调至错误档位或者使用错误量程，以免造成设备损坏或者测试结果不准确。
4. 在进行测试之前，应检查万用表的电池电量是否充足，并进行必要的更换。
5. 如果测试结果不准确或者存在疑问，可以重新进行测试或者咨询专业人士。
发光二极管正负极判别方法
发光二极管正负极判别方法在实际led节能灯焊接过程中，常遇到如何辨认发光二极管的正负极，这部尤其重要，灯亮不亮就在他了！第一种观察法。
从侧面观察两条引出线在管体内的形状．较小的是正极．如下图其次看引脚长短也可以看出来，发光二极管的正负极，引脚长的为正极，短的为负极！第二种万用表检测法。
用万用表检测发光二极管时，必须使用“R×l0k”档。
困为前面我们已经讲过。
发光二极管的管压降为2V．而万用表处于“R×lk”及其以下各电阻挡时．表内电池仅为1．5V。
低于管压降．无论正、反向接入，发光二极管都不可能导通，也就无法检测。
R×10k”档时表内接有9V(或15V)高压电池，高于管压降，所以可以用来检测发光二极管。
检测时．将两表笔分别与发光二极管的两条引线相接，如表针偏转过半，同时发光二极管中有一发亮光点，表示发光二极管是正向接入，这时与黑表笔(与表内电池正极相连)相接的是正极；与红表笔(与表内电池负极相连)相接的是负极。
再将两表笔对调后与发光二极管相接，这时为反向接入，表针应不动。
如果不论正向接入还是反向接入，表针都偏转到头或都不动，则该发光二极管已损坏。
教你怎样判断大功率LED的正负极最直观的方法还是看实物，很多初级的爱好者不知道如何使用万用表，在这里为了照顾很多新手爱好者，我们采用“望闻问切”中的望吧！从图上面可以清楚的看到，大功率的led灯珠一般分为正负两极，每极代表一端，其中一端有个多出来的引脚，仔细观察这个引脚上边有个小孔，这儿小孔就是方便我们区分正负极的，带小孔的一端就是正极，需要注意是这个小孔引脚没有实际作用，焊接的时候，还是焊接那两个像小脚的引脚，焊接引脚如下图焊接过程中只要焊接如上图的引脚就好了，大功率led灯珠使用的一般都是铝基板，所以建议使用50W左右的烙铁，好能焊接实它！判断草帽led正负极草帽led正负极就相对好区分了，还是用最简单的方法吧，看图从图上我们不难看出led内部两根块状的引脚，我们叫做led的支架，其中负极支架比较大，原因是负极支架托载着led的芯片，正极支架比较小！所以我们得出的结论就是：“目测，led内部，支架大连接的引脚是负极，支架小的链接的引脚是正极”还有一个比较简单的方法就是，如果你的led是个比较新的，引脚都还健全的话，直接看引脚的长短，就可以分出来了“正极引脚比较长”其实还有很多的方法，来检测led正负极，比较牛的方法就是用万用表判断5050贴片led正负极5050贴片led是一款在led节能灯照明行业中比较常用到的贴片led，但是很多用户在拿到5050贴片led不知到怎么焊接，原因就是不知道如何区分5050贴片led正负极，今天我们就给大家说下如何区分5050贴片led正负极，我们采用图片的形式，直观的向大家介绍下，希望对大家有用！图片比较小，我们要仔细的观看才能发现，整个5050贴片led是正方形的，四个直角中有一个角带个小缺角，就是途中红色小圆圈的那个地方，其他的直角没有小缺角，带小缺角的那端就是负极，另一端是正极！。
二极管的识别与检测ppt课件
依据 ：
正常的二极管，其正、反向阻值应该相差很大，且反向电阻的阻值应 接近无穷大。
若某二极管的正、反向电阻都接近无穷大，说明其内部断路损坏； 若正、反向阻值均为零，说明内部被击穿短路； 若正、反向阻值相差不大，说明二极管质量太差，也不宜使用。
可编辑课件PPT
11
小结
1、二极管的识别：标有色环的一端是负极； 铜辫子的电极是负极； 发光二极管较短引脚的电极是负极。
2、二极管的检测：通过正反两次测量的电阻值判断。
可编辑课件PPT
12
可编辑课件PPT
13
此课件下载可自行编辑修改，供参考！ 部分内容来源于网络，如有侵权请与我联系删除！
可编辑课件PPT
14
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
p区接电位高端n区接电位低端p区接电位低端n区接电位高端pn结反偏截止呈现很大的电3若二极管外观标识不见利用指针万用表判断正负极
二极管的识别与检测
可编辑课件PPT
1
需完成普通二极管的检测。
可编辑课件PPT
2
那么普通二极管应该怎样检测呢？
可编辑课件PPT
3
这些二极管你都能够分辨正负极吗？
可编辑课件PPT
（3）若二极管外观标识不见，利用指针万用表判断正负极：
了解指针万用表： 黑表笔为万用表电池的正极； 红表笔为万用表电池的正极。
欧姆挡读数： 读值时,用指针所指处的数,乘 以开关所处的档位倍率,即为实 际阻值。
可编辑课件PPT
9
2、二极管检测：外观标识不清楚时
（4）若二极管外观标识不见，利用指针万用表判断正负极：
正极
PN
二极管的正负极怎么区分
二极管的正负极怎么区分
1、发光二极管长脚为正，短脚为负。
如果脚一样长，发光二极管里面的大点是负极，小的是正极。
有的发光二极管带有一个小平面，靠近小平面的一根引线为负极。
2、万用表中：红笔接“+”，黑笔接“-”；在测发光二极管时，低阻挡测不出来，可用RX10K档测，两表笔接触二极管的两级。
如果电阻较小，黑表笔所接的是正极，电阻较大，黑表笔所接的是负极。
发光二极管，若与TTL组件相连使用时，一般需串接一个470R的降压电阻，以防器件的损坏。
3、晶体二极管由一个PN结，两条电极引线和管壳构成。
在PN 结的两侧用导线引出加以封装，就是晶体二极管。
晶体二极管的字母符号为V。
PN结的导通方向是从P型半导体到N型半导体，即P到N 导通（P为正极，N为负极）。
PN结正向导通，反向截至，具有单相导电的特性。
第 1 页共1 页。
二极管的表示符号方向
二极管的表示符号方向概述二极管是一种常用的半导体器件，具有单向导电性质。
它在电路中起到“开关”或“整流”作用，广泛应用于电子设备和通信系统中。
为了正确使用二极管，我们需要了解其表示符号方向及其背后的原理。
二极管的基本结构二极管由两个不同掺杂程度的半导体材料组成，通常是P型和N型半导体。
P型半导体含有多余的正电荷（空穴），而N型半导体则含有多余的负电荷（电子）。
当这两种材料接触时，形成一个PN结。
在PN结附近形成了一个耗尽区域，其中没有可移动的载流子。
表示符号方向为了便于识别和连接二极管，国际上制定了一套标准符号来表示其方向。
这些符号可以简化电路图，并提供清晰明确的信息。
二极管正面标记正面标记是指在二极管外观上标记有相关信息的一侧。
通常情况下，正面标记有以下几种方式：1.箭头：箭头指示了N型区域，也就是二极管的负极。
2.印刷文字：二极管上可能会有标注型号、序列号或其他相关信息的文字。
二极管符号在电路图中，二极管使用特定的符号来表示。
下面是常见的两种表示方式：1.美国标准符号：美国标准符号用一个三角形表示N型区域，箭头指向P型区域。
箭头指示了电流流动的方向，从P型到N型。
2.欧洲标准符号：欧洲标准符号与美国标准符号类似，但箭头指向N型区域。
这种表示方法更加直观，因为箭头指示了电流的实际流动方向。
需要注意的是，无论使用哪种表示方法，在电路图中都应该清楚地显示箭头指向。
二极管工作原理了解二极管的工作原理对于正确理解其表示符号方向至关重要。
以下是二极管的两种基本工作状态：1.正向偏置：当二极管的P端连接到正电压源，而N端连接到负电压源时，形成了正向偏置。
在这种情况下，电流可以流过二极管，因为正电压会推动空穴从P型区域流向N型区域，同时也会推动电子从N型区域流向P型区域。
箭头指示了这种正向电流的方向。
2.反向偏置：当二极管的P端连接到负电压源，而N端连接到正电压源时，形成了反向偏置。
在这种情况下，耗尽层的宽度增加，阻止了大部分电流通过二极管。
如何用数字万用表判别二极管的极性
如何用数字万用表判别二极管的极性
用数字式万用表判别二极管的极性
将数字万用表拨至二极管测试挡，用两支表笔分别接触二极管的两个电极，若万用表显示值在1V以下，说明二极管处于正向导通状态，这时红表笔接的是正极，黑表笔接的是负极（因为红表笔带正电，黑表笔带负电）；若显示溢出符号“1”，说明管子处于反向截止状态，这时黑表笔接的是正极，红表笔接的是负极。
用数字式万用表区分硅管与锗管
利用数字式万用表不仅能判定二极管的正、负极性，还能根据硅二极管与锗二极管的正向导通压降VF 的差异判别出硅管与锗管。
方法是把数字式万用表置于二极管测试挡，将红表笔接二极管正极、黑表笔接的负极，来测量二极管的正向导通压降VF值，如果显示0.150V～O. 300V，表明被测管是锗二极管；如果显示0. 500V～O. 800V，表明被测管是硅二极管。
数字式万用表检测二极管注意事项
(1)利用二极管检测挡测量正向电压时，若将晶体二极管的正、负极接反，将会显汞溢出符号“1”，这时可交换两支表笔再试。
(2)大功率整流二极管的VF值可达1V。
(3)不宜用数字式万用表的电阻挡检测二极管。
其原因在于数字式万用表电阻挡所提供的测试电流太小，而二极管属于非线性元件，正、反向电阻值与测试电流有很大关系，因此测试值与正常值相差很大，使单向导电性不明显，有时难以判定。
因此，应该使用二极管检测挡去检测二极管。
晶体二极管的主要故障
晶体二极管的主要故障有以下几种：
(1)短路。
(2)断路。
(3)性能不良。
二极管正负极判别技巧
二极管正负极判别技巧二极管正负极判别技巧引言：二极管是一种常见的电子元器件，具有非常重要的作用。
正负极的判别是在使用二极管时必不可少的一步。
正确地判断二极管的正负极可以保证电路的正常运行和性能。
本文将介绍一些二极管正负极判别的技巧，并在不同类型的二极管中进行详细讨论，以帮助读者更好地理解和应用这些技巧。
一、二极管的基本结构和原理首先，让我们简要回顾一下二极管的基本结构和原理。
二极管由PN 结构组成，其中P代表正极，N代表负极。
当正极与负极之间施加正向电压时，电流会顺利通过二极管，此时二极管处于导通状态；而当施加反向电压时，电流将无法通过，二极管处于截止状态。
这种特性使得二极管在电子装置中具有整流、开关和电压稳定等功能。
二、常见的二极管类型接下来，我们将讨论几种常见的二极管类型及其正负极判别方法。
1. 硅二极管（Silicon Diode）：硅二极管是最常见的二极管类型之一。
它具有较高的导通压降，并且能够承受较高的反向电压。
为了判别硅二极管的正负极，以下是一种简单的方法：- 硅二极管的正极通常带有一个带印刷标识的环，这是帮助我们识别的重要提示。
- 如果你找不到印刷标识的环，可以查看二极管的芯片，正极一般会与芯片链接的较短引脚相连。
2. 锗二极管（Germanium Diode）：与硅二极管相比，锗二极管具有较低的导通压降。
同样，为了判别锗二极管的正负极，以下是一种简单方法：- 锗二极管的正极通常带有一个带印刷标识的环，这是帮助我们识别的重要提示。
- 如果你找不到印刷标识的环，可以查看二极管的芯片，正极一般会与芯片链接的较短引脚相连。
3. LED二极管（Light Emitting Diode）：LED二极管是一种发光二极管。
正负极判别方法如下：- LED二极管的正极一般带有较长的引脚，同时也可能带有一个凸起的结构。
- 如果你找不到明显的引脚差异，也可以查看二极管上的标识，一般正极会有一个小点或者一个“+”的标志。
普通二极管的识别与检测
普通二极管的识别与检测一、二极管的识别方法1、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P 极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
二、二极管的检测方法测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
（一）整流二极管的检测：极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
单向导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300K左右。
硅材料二极管的正向电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
判断二极管正负极的方法
判断二极管正负极的方法
1. 用示波器观察电路中信号的上升沿和下降沿，若二极管正极接在高电平端，引脚电平处于下降沿；如果二极管正极接在低电平端，引脚电平处于上升沿。
2. 利用比较器形成电压参考。
比较器输出电压高于输入电压时，表明二极管接收端为正极；比较器输出电低于输入电压时，表明二极管接收端为负极。
3.用电表测量直流电压来判断二极管正负极的特性。
一般来说，二极管正极接在电压源的正端，负极接在电压源的负端，在测量连接在二极管两端的电压时，工作状态下如果输出比较大且位于电压源正端，则应当是正极；反之，则是负极。
如何辨别二极管的正负极课件
如果指针偏向左侧，则黑表笔 所接的一端为二极管的负极， 红表笔所接的一端为正极。
如果指针偏向右侧，则说明二 极管内部开路或损坏。
示波器
01
示波器是一种波形显示仪器，可以用来观察信号的波形和参数。
02
在检测二极管正负极时，可以将示波器的探头接二极管的两端，观察 波形的形状和幅度。
开关作用
利用二极管的单向导电性 ，控制电路的通断。
限幅作用
利用二极管的反向击穿特 性，限制电路中的最大电 压或电流。
二极管的种类
硅二极管
正向导通电压较高，反向 击穿电压较高，工作温度 范围较窄。
锗二极管
正向导通电压较低，反向 击穿电压较低，工作温度 范围较宽。
肖特基二极管
正向导通电压较低，反向 击穿电压较高，工作速度 较快。
大多数二极管的外包装上会标有 正负极的符号，如“+”、“-” 或“P”、“N”，这些标识可以 帮助我们判断二极管的正负极。
数字标识识别法
总结词
通过观察二极管上的数字标识，可以 确定二极管的正负极。
详细描述
一些二极管上会标有数字，如“1”、 “2”、“3”等，这些数字通常表示 二极管的阴极和阳极，通过观察这些 数字可以判断正负极。
03
如果波形显示为正弦波或近似正弦波，则说明二极管正常工作，正弦 波的负峰处所对应的电极是负极，正峰处所对应的电极是正极。
04
如果波形显示异常或无波形，则说明二极管内部开路或损坏。
CHAPTER
05
二极管正负极的辨别实例
硅二极管正负极的辨别
总结词
硅二极管的正负极可以通过观察管壳上的色点、标记、字母或引脚长度来辨别。
实际操作中的注意事项
二极管的判断与识别方法
二极管的判断与识别方法
二极管是一种常见的电子元件，用于控制电流的流向。
它通常由半导体材料制成，具有两个电极：正极和负极。
正极被标记为P端，负极被标记为N端。
判断一个二极管是否正常工作的最简单方法是使用万用表进行测试。
将万用表调至二极管测试档位，然后将二极管的两个引脚分别与万用表的两个探针相连接。
如果二极管是正常的，万用表上将显示出正常的导通或断路状态。
导通状态意味着电流可以从P端流向N端，而断路状态意味着电流无法流动。
你还可以使用一个电源和一个电阻来判断二极管的极性。
将电源的正极与二极管的P端相连，然后将电源的负极与二极管的N端相连。
如果二极管正常，电流将能够通过二极管，此时电阻上的电压会有一个明显的变化。
但是，如果二极管连接反了，电流将无法通过二极管，电阻上的电压则不会有变化。
你还可以通过二极管的外观特征来判断其类型。
常见的二极管有两种：有源区域在中间的点接触型二极管和有源区域在边缘的片状型二极管。
点接触型二极管的两个引脚之间会有一个小点，而片状型二极管的引脚则是平整的。
此外，不同型号的二极管还可能有不同的外形和标记。
总结一下，判断和识别二极管的方法有多种。
最简单的方法是使用
万用表进行测试，通过导通或断路状态来判断二极管是否正常。
此外，你还可以使用电源和电阻来判断二极管的极性。
此外，通过观察二极管的外观特征，如引脚形状和标记，也可以帮助你判断二极管的类型。
希望这些方法对你判断和识别二极管有所帮助。
发光二极管正负极判别方法
发光二极管正负极判别方法发光二极管（LED）是一种半导体器件，具有发光效果。
在制作和使用LED过程中，需要正确地判别其正负极，以便正确连接电路，保证其正常工作。
一、LED的结构LED由P型半导体和N型半导体构成，两者之间形成PN结。
其中，P型半导体的掺杂材料为三价元素，使得其中电子比空穴多；N型半导体的掺杂材料为五价元素，使得其中空穴比电子多。
当两种半导体相接触时，在PN结附近形成电势垒，能够阻止大部分电流通过。
当外加电压反向时，电势垒增加，电流基本无法通过；当外加电压正向时，电势垒减小，电流可以通过。
在正向电压下通过的电流，能够激发PN结中的电子和空穴重组，释放能量，从而产生光。
1.观察外观LED通常是两个针脚，其中一个稍长，另一个稍短。
长针脚为正极，短针脚为负极。
有些LED针脚长度相同，但正面上有一个小扁平区，表示正极。
可以用放大镜观察。
2.使用万用表将万用表调整为二极管测试档，将测试笔的红色电缆插到伏特表的正极，将黑色电缆插入伏特表的负极。
先将伏特表的负极连接LED的负极，然后再将伏特表的正极连接LED的正极。
如果万用表上显示的电压值为正数，则正极为插有红色电线的针脚；如果万用表上显示的电压值为负数，则正极为插有黑色电线的针脚。
3.使用电池测试选择一节干电池（即1.5V柱形电池），用两根导线分别连接LED的两个针脚。
连接后，LED应该亮起来。
如果LED没有亮起来，需要更换电池极性，再次测试。
如果LED仍然不亮，可能是LED损坏。
三、判别LED的方向1.正确的连接方式正确连接LED的方法是，将正极连接到交流源的正极，负极连接到负极。
这样，当电流流过LED时，LED才能正常工作。
如果LED被反向连接，则会阻止电流流过。
在这种情况下，LED不会发光，也不会受到损坏。
但如果错误的连接方式使电流过大，会烧坏LED。
因此，在连接时，需要注意正负极的判别，避免错误连接。
