THHE-1THHE-1型高性能电工电子实验台使用说明书

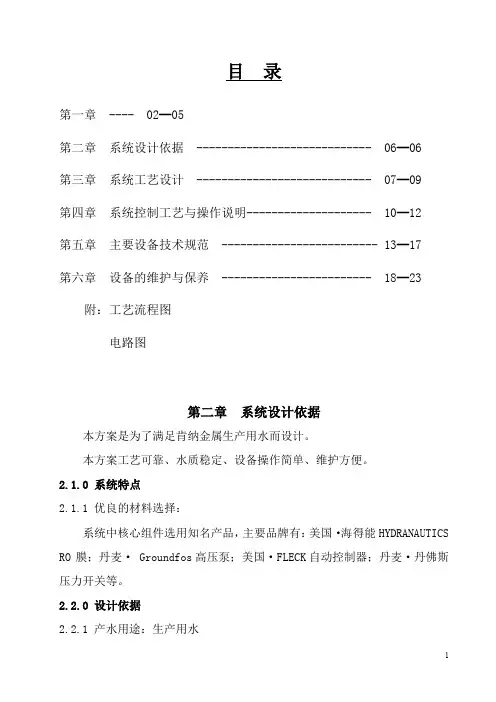

系统操作说明书(1Th纯水系统操作说明书)
目录第一章 ---- 02━05第二章系统设计依据 ---------------------------- 06━06第三章系统工艺设计 ---------------------------- 07━09第四章系统控制工艺与操作说明-------------------- 10━12第五章主要设备技术规范 ------------------------- 13━17第六章设备的维护与保养 ------------------------ 18━23 附：工艺流程图电路图第二章系统设计依据本方案是为了满足肯纳金属生产用水而设计。
本方案工艺可靠、水质稳定、设备操作简单、维护方便。
2.1.0 系统特点2.1.1 优良的材料选择：系统中核心组件选用知名产品，主要品牌有：美国·海得能HYDRANAUTICS RO 膜；丹麦· Groundfos高压泵；美国·FLECK自动控制器；丹麦·丹佛斯压力开关等。
2.2.0 设计依据2.2.1 产水用途：生产用水2.2.2 系统出水：1m3/h（一用一备）2.2.3 反渗透装置原水利用率：约75%2.2.4进水水质：电导率约为450μS第三章系统工艺设计3.1.0 工艺流程加药装置↓原水箱·原水泵→多介质过滤器→活性炭过滤器→软化器→精滤器→↑药洗装置反渗透装置（一用一备）→纯水箱详见工艺流程图3.2.0 工艺设计界线本工艺设计界线是从原水阀门出水口至纯水箱进水口。
3.3.0 工艺对外界要求3.3.1 原水进水水量：≥1.7m3 /h；3.3.2原水进水压力≥0.3MPa；3.3.4原水温度：大于20℃3.4.0 工艺设计说明3.4.1 多介质过滤器过滤器内多介质滤料为优质均粒石英砂。
其工作原理是利用滤料组成的孔隙，将原水中的泥砂、胶体、悬浮物等杂质截留住。
由于滤料进行了有效分布，所以滤床对水中的杂质是逐步截留，这样罐体中的各材质滤料将得到充分均匀的利用，从而延长了滤料的使用周期，既减少了设备的运行成本，又增大了产品的竞争。
电工实验台及常用电工仪表的正确使用
电工实验台及常用电工仪表的正确使用一、实验目的1．熟悉实验台上各类电源及各类测量仪表的布局和使用方法。
2．掌握指针式电压表、电流表内阻的测量方法。
3．熟悉电工仪表测量误差的计算方法。
二、电工实验台电工实验台主要由交直流电源、交直流仪表、信号源及各种方便的接插件组成，如图1-1所示。
图1—1 电工实验台1. 电工实验台的开关机开机分三步：铡刀开关开—钥匙开关开—按下启动阀。
（见图1-2）关机分五步：交流电压调零—关闭所用仪表电源开关—按下停止阀—钥匙开关关—铡刀开关关。
2. 认识仪表及仪器电工实验台上共有8块仪表：二块交流电压表、二块交流电流表、二块交流功率表、一块直流电压表及一块直流电流表，认识并能正确使用这些仪表是进行电工电子技术实验的必备条件。
实验台上仪器及仪表如果使用不当，实验台上的对大家的错误操作发出警报，按下复位键消除。
图1-2 开关电源 图1-3 交流电源 图1-4 直流电压源3．电源与电表的连接电工实验台上配备有交直流电源，部分电源面板如图1-3、图1-4、图1-5所示。
图1-5直流电流源 图1-6直流电压源与直流电压表 图1-7直流电流源与直流电流表直流电压源与直流电压表的正确连接如图1-6所示：双路直流电压源，相互独立，互不干扰，电压源不允许短路。
自己动手调出U A = 7.5V,U B = 10V ，然后用电表测量电源输出大小，看看误差大小。
直流电流源与直流电流表的正确连接如图1-7所示：电流源的输出端不允许开路，要么接负载，要么短路，短路时，调节旋钮显示器不发生变化。
自己动手调出A I 1mA,12mA,300mA交流电压源与交流电压表的正确连接如图1-8所示：认识三相调压器，三相交流电的线、相电压的调节。
自己动手调出交流相电压U=380V 。
在用电表测量过程中，要正确选择量程，尤其是先测小电流、后测大电流要注意如下几点：(1)调节输出细调使仪表指示为零；(2)换量程档位；(3)电表插笔选择插座要正确；(4)输出粗调换档(5)正确读出你测量的电流图 1-8交流电压源与交流电压表三、常用电工仪表的正确使用1. 万用表机械万用表（指针仪表）如图1-9所示：不能直接读数，需要量程转换，极性接反时，指针会打弯。
THHE-1THHE-1型高性能电工电子实验台使用说明书
THHE-1型高性能电工电子实验台使用说明书天煌教仪浙江天煌科技实业有限公司一、概述THHE-1型高性能电工电子实验台是根据目前“电工技术”、“电工学”、“电子技术”教学大纲和实验大纲的要求，广泛吸收各高等院校从事该课程教学和实验教学教师的建议，并综合了国内各类实验装置的特点而设计的最新产品。
全套设备能满足各类学校“电工学”、“电工技术”和“电子技术”课程的实验要求。
本装置是由实验屏、实验桌和若干实验组件挂箱等组成。
二、实验屏操作、使用说明实验屏为铁质喷塑结构，铝质面板。
屏上固定有交流电源的起动控制装置、三相电源电压指示切换装置、低压直流稳压电源、恒流源、功率函数信号发生器、定时器兼报警记录仪和数模双显直流电压表、电流表以及交流电压表、电流表和功率表等。
1、交流电源的启动(1)实验屏的左后侧有一根接有三相四芯插头的电源线．先在电源线下方的接线柱上接好机壳的接地线，然后将三相四芯插头接通三相四芯380V 交流市电。
这时，屏左侧的三相四芯插座即可输出三相380V交流电。
本装置适用于三相四线制和三相五线制电源。
(2)将实验屏左侧面的三相自耦调压器的手柄按逆时针方向旋转至零位。
将“电压指示切换”开关置于“三相电网输入”侧，将断路器拨至ON。
此时，实验屏左侧面的三相四芯电源插座即有380V交流电压输出。
此插座可用来串接另一实验台的电源插头；但要注意：最多只能依次串接三台实验台。
(3)开启钥匙式三相电源总开关，“停止”按钮灯亮(红色)，三只电压表(0～450V)指示出输入三相电源线电压之值，此时，实验屏左侧面单相三芯220V电源插座和右侧面的单相三芯220V处均有相应的交流电压输出。
(4)按下“启动”按钮(绿色)，红色按钮灯灭，绿色按钮灯亮，同时可听到屏内交流接触器的瞬间吸合声，面板上与U1 、V1 和W1相对应的黄、绿、红三个LED指示灯亮。
至此，实验屏启动完毕。
2、三相可调交流电源输出电压的调节将“电压指示切换”开关置于“三相调压输出”侧，三只电压表指针回到零位。
电工电子学(二)实验.
实验一直流电路一、实验目的1．验证叠加原理和戴维南定理的内容,加深理解其内涵。
2．学习使用稳压电源。
3．掌握用数字万用表测量直流电量的方法。
二、相关知识叠加原理是线性电路中的普遍性原理,它是指当有几个电源同时作用于线性电路时,电路中所产生的电压和电流等于这些电源分别单独作用时在该处所产生的电压和电流的代数和。
在分析一个复杂的线性网络时,可以利用叠加原理分别考虑各个电源的影响,从而使问题简化,本实验通过测量各电源的作用来验证该原理。
戴维南定理是指在线性电路中,任何一个有源二端网络总可以看做一个等效电源,等效电源的电动势就等于该网络的开路电压U O，等效电源的内阻R O等于该网络中所有电源置零(电压源短路,电流源开路)后所得无源网络的等效电阻。
如图1—1所示有源二端网络图（a）可以由图（b）等效代替。
利用戴维南定理可以把复杂电路化简为简单电路,从而使计算简化。
（a）（b）图1—1 有源二端网络及其等效电路有源二端网络等效内阻R O的三种测量方法：1．开路短路法。
若图（a）的AB端允许短路，可以测量其短路电流I S，再测AB端的开路电压U O，则等效电阻R O=U O／I S。
2．外特性法。
在AB之间接一负载电阻R L如图（a）所示，测绘有源二端网络的外特性曲线U= f（I），该曲线与坐标轴的交点为U O和I S，则R O=U O／I S。
3．直接测量法。
使有源二端网络中的电源置零（电压源短路，电流源开路），用万用表电阻挡直接测量AB端的阻值R O。
三、预习要求1．复习教材中有关叠加定理和戴维南定理的内容,掌握其基本要点,注意其使用条件。
2．阅读实验指导中有关仪器的使用方法：3．预习本次实验内容，作好准备工作。
（1）熟悉实验线路和实验步骤。
（2）对数据表格进行简单的计算。
（3）确定仪表量程。
四、实验线路原理图图1—2 叠加定理实验线路图图1—3 戴维南定理实验原理图图1—4 戴维南等效电路五、实验设备1．THHE—1型高性能电工电子技术实验台（双路稳压电源、数字电压表、数字电流表）。

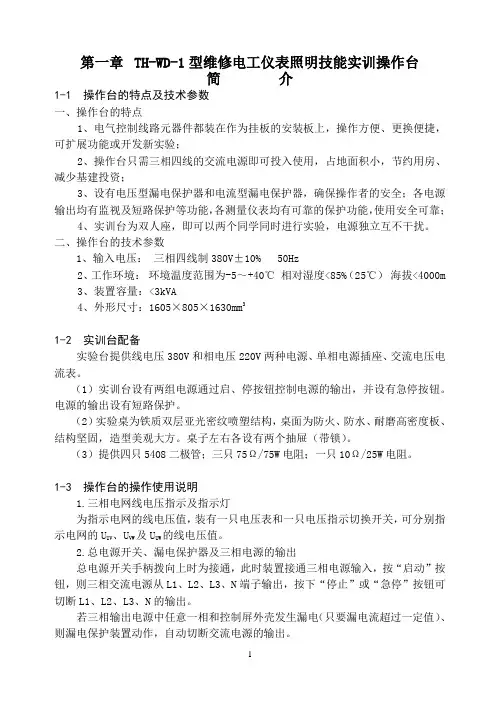

TH-WD-1实验指导书
第一章TH-WD-1型维修电工仪表照明技能实训操作台简介1-1 操作台的特点及技术参数一、操作台的特点1、电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；3、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监视及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；4、实训台为双人座，即可以两个同学同时进行实验，电源独立互不干扰。
二、操作台的技术参数1、输入电压：三相四线制380V±10% 50Hz2、工作环境：环境温度范围为-5～+40℃相对湿度<85%（25℃）海拔<4000m3、装置容量：<3kVA4、外形尺寸：1605×805×1630mm31-2 实训台配备实验台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压电流表。
（1）实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。
电源的输出设有短路保护。
（2）实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。
桌子左右各设有两个抽屉（带锁）。
（3）提供四只5408二极管；三只75Ω/75W电阻；一只10Ω/25W电阻。
1-3 操作台的操作使用说明1.三相电网线电压指示及指示灯为指示电网的线电压值，装有一只电压表和一只电压指示切换开关，可分别指示电网的U UV、U VW及U UW的线电压值。
2.总电源开关、漏电保护器及三相电源的输出总电源开关手柄拨向上时为接通，此时装置接通三相电源输入，按“启动”按钮，则三相交流电源从L1、L2、L3、N端子输出，按下“停止”或“急停”按钮可切断L1、L2、L3、N的输出。
若三相输出电源中任意一相和控制屏外壳发生漏电（只要漏电流超过一定值）、则漏电保护装置动作，自动切断交流电源的输出。
实验台使用说明书
目录一、适用范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１二、技术条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１三、产品特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１四、实验台总体布局．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１五、主要部件说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2六、上电操作步骤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13七、断电操作步骤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13八、注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13九、简易故障维修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14一、适用范围本实验装置主要依据《电机学》、《电机及电力拖动》和《工厂电气控制设备》等课程实验大纲的要求，同时也参考了近几年有关院校使用的电机及拖动实验教材的要求而研制。
因此该实验装置基本能满足各有关院校电机、电气技术实验设备的新建和改造。
二、技术条件1、整机容量： 1.5kVA2、尺寸：160cm×75cm×150cm3、重量：450kg4、工作电源：~3N/380V/50Hz/3A三、产品特点a) 测量仪表采用指针式和数字式相结合，保护功能齐全。
THHE2型高性能电工技术实验台介绍
9.6 THHE-2型高性能电工技术实验台THHE-1型高性能电工技术实验台是根据目前“电工技术”、“电工学”、“电子技术”教学大纲和实验大纲的要求而设计的,由实验屏、实验桌和若干实验组件挂箱等组成。
9.6.1 实验屏操作、使用说明实验屏为铁质喷塑结构，铝质面板。
屏上固定有交流电源的起动控制装置、三相电源电压指示切换装置、低压直流稳压电源、恒流源、功率函数信号发生器、定时器兼报警记录仪和数模双显直流电压表、电流表以及数模双显交流电压表、电流表、真有效值交流毫伏表和功率表等。
根据不同实验项目的特点，配备两种不同的实验连接线。
强电部分采用高可靠护套结构手枪插连接线，弱电部分也采用高可靠护套结构手枪插连接线，不存在任何触电的可能。
两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。
1．交流电源的启动(1)实验台的左后侧有一根接有三相四芯插头的电源线，将三相四芯插头接通三相四芯380V交流市电，把实验屏左侧的漏电断路器拨至ON，这时，屏左侧的三相四芯插座即可输出三相380V交流电，右侧的三芯双联电源插座可输出220V的交流电压。
三相四芯插座可用来串接另一实验台的电源插头，但最多只能依次串接三台实验台。
本装置适用于三相四线制和三相五线制电源。
(2)开启钥匙式电源开关，“停止”按钮灯亮（红色），实验台左侧面单相三芯电源插座有220V的交流电压输出。
将实验台左侧面三相自耦调压器的手柄按逆时针方向旋转至零位，将“电压指示切换”开关拨至“三相电网输入”侧，三只电压表（0～450V）指示出三相电源线电压之值。
(3)按下“启动”按钮（绿色），红色按钮灯灭，红、绿色按钮灯亮，同时可听到屏内交流接触器的瞬间吸合声，面板上与U1、V1和W1相对应的黄、绿、红三个LED指示灯亮。
至此，实验屏启动完毕。
2．三相可调交流电源输出电压的调节将“电压指示切换”开关置于“三相调压输出”侧，三只电压表指针回到零位。
THETEC-1型-电工-电子技术创新设计综合应用实训装置
THETEC-1型电工？电子技术创新设计综合应用实训装置本装置配备各种交直流电源、信号源、仪表、电工电子实训模块、交流电路实训模块、继电接触控制实训模块、实训套件、实训工具等。
各模块的接口均已引至板上的专用插座，学生可自主搭接各种电工电子实训线路；提供5种实用实训套件及相关实训工具，可锻炼学生的电子产品焊接、装配、整机调试等方面的技能。
适合职业院校的“电路分析”、“电工原理”、“电工基础”、“电工学”、“电机控制”、“继电接触控制”、“数字电子技术”、“模拟电子技术”、“电子技术基础”等课程的实训教学，也是相关专业开展课程设计、毕业设计及技能竞赛的理想平台。
一、技术性能1.输入电源：三相四线(或三相五线) AC380V± 10% 50Hz2.漏电保护：漏电动作电流w 30mA3.工作环境：温度-10 C〜+ 40C，相对湿度v 85%(25C) 海拔v 4000m4.装机容量：v 1.5kVA二、基本配置及功能本实训装置主要由电源控制屏、实训桌、电工电子实训组件、实训套件、实训工具、电源无线总控制台等组成。
(一) EC-01电源控制屏控制屏为铁质双层亚光密纹喷塑结构，铝质面板(凹字烂板技术) ，为实训提供交直流电源、信号源和仪表等，具体功能如下：1.交流电源部分(1)提供三相固定380V交流电源及单相0〜250V连续可调交流电源，配备1台单相调压器，规格为0.5kVA/0〜250V。
380V交流电源输出处设有过流保护，相间、线间过电流及直接短路均能自动保护。
配有一只指针式交流电压表，通过波段开关切换可指示三相固定380V交流电源输出电压。
(2)设有一路AC380V和三路AC220V交流电源接口，可为外配仪器设备提供工作电源。
(3)低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能。
2.直流电源部分(1)提供0〜220V连续可调直流电源，电源输出处设有过流保护，当直接短路或所带负载太大，系统即告警并切断输出电源。
DGJ-型电工电子实验台使用说明书
DGJ-型电工电子实验台使用说明书————————————————————————————————作者：————————————————————————————————日期：2TH－DD、TH－TDTH－DT、DGJ－2、DGJ－3型电工实验装置使用说明书天煌教仪浙江天煌科技实业有限公司一、概述电工实验装置是根据目前“电工技术”、“电工学”教学大纲和实验大纲的要求，广泛吸收各高等院校从事该课程教学和实验教学教师的建议，并综合了国内各类实验装置的特点而设计的最新产品。
全套设备能满足各类学校“电工学”、“电工技术”课程的实验要求。
本装置是由实验屏、实验桌和若干实验组件挂箱等组成。
二、实验屏操作、使用说明实验屏为铁质喷塑结构，铝质面板。
屏上固定装置着交流电源的起动控制装置，三相电源电压指示切换装置，低压直流稳压电源、恒流源、受控源、数控智能函数信号发生器、定时器兼报警记录仪和各种测量仪表等。
1、交流电源的启动(1)实验屏的左后侧有一根接有三相四芯插头的电源线．先在电源线下方的接线柱上接好机壳的接地线，然后将三相四芯插头接通三相四芯380V交流市电。
这时，屏左侧的三相四芯插座即可输出三相380V交流电．必要时此插座上可插另一实验装置的电源线插头．但请注意，连同本装置在内，串接的实验装置不能多于三台．(2)将实验屏左侧面的三相自耦调压器的手柄调至零位,即逆时针旋到底。
(3)将“电压指示切换”开关置于“三相电网输入”侧。
(4)开启钥匙式电源总开关，停止按钮灯亮(红色)，三只电压表，(0～450V)指示出输入三相电源线电压之值，此时，实验屏左侧面单相二芯220V电源插座和右侧面的单相三芯220V处均有相应的交流电压输出。
1(5)按下启动按钮(绿色)，红色按钮灯灭，绿色按钮灯亮，同时可听到屏内交流接触器的瞬间吸合声，面板上与U1 、V1 和W1相对应的黄、绿、红三个LED指示灯亮。
至此，实验屏启动完毕。
2、三相可调交流电源输出电压的调节(1)将三相“电源指示切换”开关置于右侧(三相调压输出)，三只电压表指针回到零位。
THD-1型数字电路实验箱使用说明书
（20)拔河游戏机-趣味性实验，综合性实验
（21)随机存取存储2114A及其应用-综合性实验
三、使用注意事项
1.使用前应先检查各电源是否正常。
(1)先关闭实验箱的所有电源开关，然后用随箱的三芯电源线接通实验箱的220V交流电源。
（2)开启实验箱的电源总开关（置开端），电源指示灯亮。
（1）带灯船形电源总开关一只
（2）高性能双列直插式圆角集成电路插座17只（其中40P 1只，28P 1只，24P 1只，20P1只，18P 1只，16P 5只，14P 4只，8P 2只）.
（3）400多个高可靠的锁紧式、防转、叠插式插座。它们与集成电路插座、镀银针管座以及其它固定器件、线路等已在印制板面连接好。正面板上有黑线条连接的地方，表示反面（及印制线路板面）已接好。
插件采用直插弹性结构，其插头与插座的导电接触面很大，接触电阻极其微小（接触电阻少于等于0.003欧，使用寿命大于10000次以上），插头与插头之间可以互插，从而可形成一个立体布线空间，使用极为方便。
（4）几十根镀银长（15mm)紫铜针管插座，供实验时接插小型电位器、电阻、电容等分立元件之用（它们与相应的锁紧插座已在印刷线路板面连通）。
整个试验功能板放置并固定在体积为0.46m*0.36m*0.14m的高强度ABS工程塑料保护箱内，实验箱净重6kg，造型美观大方。
THRHZK-1使用说明书
产品使用说明书目录一、产品概述 (1)二、产品特点 (1)三、技术性能 (1)四、设备组成 (1)五、系统配置及主要部件说明 (2)六、制冷专用工具使用说明 (9)七、操作注意事项 (13)八、维修场地的要求 (13)附表1：热泵空调遥控器功能说明 (14)附表2：电冰箱智能温控主板操作说明 (15)附表3：R600a制冷剂维修工艺 (16)附表4：端子接线布图 (19)实训指导书目录实训一制冷系统专用工具的基本操作 (20)实训二制冷系统管件焊接 (25)实训三制冷系统保压及检漏 (30)实训四制冷系统的抽真空与充注制冷剂 (31)实训五热泵空调系统组装实训 (33)实训六热泵空调系统综合实训 (35)实训七电冰箱制冷系统组装实训 (38)实训八电冰箱电子温控系统综合实训 (40)实训九电冰箱智能温控系统综合实训 (46)产品使用说明书一、产品概述本装置是专门为职业院校制冷类相关专业而研制的实训装置，根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。
装置融合了流体力学、热力学、传热学和电气控制等技术，适合制冷类相关专业的教学和培训。
该系统由两部分组成，分别为：分体式热泵空调和直冷式电冰箱，分体式空调完成夏天制冷和冬天制热的功能，直冷式电冰箱完成冰箱冷藏、冷冻等功能。
涵盖了制冷专业中所涉及的安装、接线、保压、抽真空、充注制冷剂及运行调试等内容。
通过该装置的使用、训练和培训，能充分锻炼操作者的实际动手操作能力，实际维修中对问题的分析与处理能力。
二、产品特点1.该装置基于制冷空调系统安装、冰箱系统安装、制冷系统电气接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包括了制冷系统维修的全部步骤，能满足实训教学、实际工程训练及职业技能竞赛的需要。
2.该装置采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置测试端子以及各路的输出连接端子，可供学生进行独立接线、测试、运行等操作。
TH-WD-1实验指导书
第一章TH-WD-1型维修电工仪表照明技能实训操作台简介1-1 操作台的特点及技术参数一、操作台的特点1、电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；3、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监视及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；4、实训台为双人座，即可以两个同学同时进行实验，电源独立互不干扰。
二、操作台的技术参数1、输入电压：三相四线制380V±10% 50Hz2、工作环境：环境温度范围为-5～+40℃相对湿度<85%（25℃）海拔<4000m3、装置容量：<3kVA4、外形尺寸：1605×805×1630mm31-2 实训台配备实验台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压电流表。
（1）实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。
电源的输出设有短路保护。
（2）实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。
桌子左右各设有两个抽屉（带锁）。
（3）提供四只5408二极管；三只75Ω/75W电阻；一只10Ω/25W电阻。
1-3 操作台的操作使用说明1.三相电网线电压指示及指示灯为指示电网的线电压值，装有一只电压表和一只电压指示切换开关，可分别指示电网的U UV、U VW及U UW的线电压值。
2.总电源开关、漏电保护器及三相电源的输出总电源开关手柄拨向上时为接通，此时装置接通三相电源输入，按“启动”按钮，则三相交流电源从L1、L2、L3、N端子输出，按下“停止”或“急停”按钮可切断L1、L2、L3、N的输出。
若三相输出电源中任意一相和控制屏外壳发生漏电（只要漏电流超过一定值）、则漏电保护装置动作，自动切断交流电源的输出。
机电实验台使用手册
系统连接1.安全注意事项●守则1)本手册使用与机电系统教学实验台。
2)为确保安全、正确地操作、保护电器设备，在正式使用设备前必须认真阅读本说明书。
●注意1)运行设备前，检查电气接线无短路现象。
2)在设备已通电后，严禁用导电物体接触接线柱等带电区域。
3)电器接线中，红线与黑色导线间的电压为交流220V，严禁接触。
其余颜色导线的电压为直流24V。
4)设备在运行中如发现非正常状态，立即按下急停按钮，再用复位按钮恢复原始状态。
5)设备运行中，双手不要进入机械运行区。
6)不要带电插拔PLC的传输电缆接头，以免烧毁PLC电源或接点单元。
2.检查装箱内容包装箱到货后，按下列清单检查货品：机电系统实验台本体P LC传输电缆一条S7—200编程系统盘一块演示程序一套机电系统实验台说明书一份S7—200编程手册一本3.搬运把设备从包装箱内取出后，应轻搬轻放。
设备本体重45㎏，至少需两人搬动。
要避免剧烈撞击，以免损坏电器元件及其他零部件。
搬动设备时，应抓牢设备底版，不要用力搬动底版上安装的零部件，以免损坏设备部件。
4.安装设备本体重45㎏，应将设备安放在一个较坚固的工作台上，无需用地脚螺钉紧固。
设备本体一侧应能放置一台电脑，供实验人员编程使用，建议工作台台面尺寸为1500×700㎜5.系统连接机电系统实验台与计算机、气源等辅助装置的连接的关系如图1所示A.附件安装及连线电气面板从上至下分成三个区域，所带散件按下述要求装配：1)PLC主机、输入模块、输入/输出模块装在区域1的中部。
安装时将机体先挂在导轨的上沿内，然后向下搬动机体下部的锁舌，这样，机体就挂在了导轨上。
2)将两个中间继电器插入其底座内。
3)接线：将散落的线头按PLC主机、输入模块、输入/输出模块上的编号分别对号连线。
注意，线头按三个模块分别捆成三把，并有明显的标记。
拆开一把线头后按线槽中的出线顺序与模块上的端子对应连接。
4)连接后，必须仔细检查每相邻的两个接线柱是否接触。
实验3线性电路叠加原理和齐次性的验证(自动)
单击此处添加大标题内容
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已濒临页面容纳内容的上限，若还有更多内容，请酌情缩小字号，但我们不建议您的文本字号小于14磅，请您务必注意。单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。
高性能电工、电子技术实验装置使用说明
YGXK -800B 高性能电工、电子技术实验装置使用说明
1、 电源控制屏的启动
（1）打上左侧三相漏电开关，红色按钮灯亮（即按钮“停止”的红灯亮），实训台与外部电源接通。
（2）按下绿色“启动”按钮，红色灯灭，绿色灯亮，同时可听到屏后交流接触器的瞬时吸合声及电源变压器发出的50HZ 交流“嗡嗡…..”声。
还可看到三相交流电源输出处3只黄、红、绿发光管亮。
（3）至此，按钮“关”红灯亮（或按钮“开”绿灯亮），控制屏右侧面处单相三芯220V 电源插座有电源输出；只有在按钮“开”绿灯亮时，电源部分才有电。
2、双路直流稳压电源
每路独立，输出电压均为0～30V 每路电源右边的电位器为电压调节，顺时针调节电压增大，电位器调节到接近上下极限时要轻慢，以免调节过大损坏电位器。
3、恒流源
通过粗调和细调旋钮调节所需的电流值，最大电流500MA 。
4、智能直流电流表使用方法： 测试仪表 电源
挂箱 函数信号发生器
将智能直流电流表串联进入被测量的电路。
（1）将表转换到手动状态，根据被测电路的大概电流选择测量的档位，如不能估计应该用最大的档位。
智能电流表将显示电路的电流值。
（2）将表转换到自动状态，智能电流表将根据电路的电流大小自动调整智能表的量程，智能电流表显示电路的电流值。
电工实验室THHE-1实验指导书
《电路分析基础》实验教学指导实验二电路元件伏安特性的测绘一、实验目的1、学会识别常用电路元件的方法；2、掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3、掌握实验台上直流电工仪表和设备的使用方法。
二、原理说明任何一个二端元件的特性可用该元件上的端电压U与通过该元件的电流I 之间的函数关系I＝f(U)来表示，即用I—U平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。
1、线性电阻器的伏安特性曲线是一条通过坐标原点的直线，如图3.1中a 曲线所示，该直线的斜率等于该电阻器的电阻值。
2、一般的白炽灯在工作时灯丝处于高温状态，其灯丝电阻随着温度的升高而增大，通过白炽灯的电流越大，其温度越高，阻值也越大，一般灯泡的“冷电阻”与“热电阻”的阻值可相差几倍至十几倍，所以它的伏安特性如图3.1中b 曲线所示。
3、一般的半导体二极管是一个非线性电阻元件，其特性如图3.1中c曲线。
正向压降很小(一般的锗管为0.2～0.3V，硅管约为0．5～0．7V)，正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十至几十伏时，其反向电流增加很小?粗略地可视为零。
可见，二极管具有单向导电性，但反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏。
4、稳压二极管是一种特殊的半导体二极管，其正向特性与普通二极管类似，但其反向特性较特别，如图3.1中d曲线。
在反向电压开始增加时，其反向电流几乎为零，但当电压增加到某一数值时(称为管子的稳压值,有各种不同—稳压值的稳压管)电流将突然增加，以后它的端电压将维持恒定，不再随外加的反向电压升高而增大。
图3.1 三、实验设备四、实验内容1、测定线性电阻器的伏安特性按图3.2接线，调节稳压电源的输出电压U ，从0伏开始缓慢地增加，一直到10V ，记下相应的电压表和电流表的读数。
2、测定非线性白炽灯泡的伏安特性将图3.2中的R 1，换成一只12V 的汽车灯泡，重复1的步骤图3.33、测定半导体二极管的伏安特性按图3.3接线，R为限梳电阻器，测二极管的正向特性时，其正向电流不得超过25mA，二极管D的正向压降可在0~0.75V之间取值。
THD1型数字电路实验箱使用说明书
如有帮助，欢迎下载支持电子系列THD－1型数字电路实验箱使用说明书浙江天煌科技实业有限公司THD－1型数字电路实验箱使用说明书THD－1型数字电路实验箱是根据我国“数字电子技术”教学大纲的要求，为了配合高等院校、职业技术学院、中等专业学校学生有关“数字电子技术”等教程而制作的新一代实验箱，它包含了全部数字电路的基本教学实验及有关课程的设计实验。
本实验箱主要是有一大块单面线路板制成，其正面印有清晰的图形线条、字符，使其功能一目了然。
板上设有可靠的多管脚集成块插座及镀银长紫铜针管插座等几百个元器件，实验连接线采用高可靠、高性能的高档弹性插件；板上还装有信号源、三态逻辑笔、直流稳压电源以及控制、显示等部件，故本实验箱具有实验功能强、全、资源丰富，使用灵活，接线可靠，操作快捷，维护简单等优点。
本实验箱所用的元器件均精心选购，属于优质产品，可放心让学生进行实验。
整个试验功能板放置并固定在体积为0.46m*0.36m*0.14m的高强度ABS工程塑料保护箱内，实验箱净重6kg，造型美观大方。
一、组成和使用1.实验箱的供电实验箱的后方设有带保险丝管（0.5A）的220V单相三芯电源插座（配有三芯插头电源线一根）。
箱内设有一只降压变压器，供四路稳压电源用。
2. 一块大型（430mm*320mm)单面覆铜印制线路板；正面是印有清晰的各部件、元器件的图形、线条和字符；反面则是其相应的印刷线路板图。
该板上包含着以下个部分内容：（1）带灯船形电源总开关一只（2）高性能双列直插式圆角集成电路插座17只（其中40P 1只，28P 1只，24P 1只，20P1只，18P 1只，16P 5只，14P 4只，8P 2只）.（3）400多个高可靠的锁紧式、防转、叠插式插座。
它们与集成电路插座、镀银针管座以及其它固定器件、线路等已在印制板面连接好。
正面板上有黑线条连接的地方，表示反面（及印制线路板面）已接好。
插件采用直插弹性结构，其插头与插座的导电接触面很大，接触电阻极其微小（接触电阻少于等于0.003欧，使用寿命大于10000次以上），插头与插头之间可以互插，从而可形成一个立体布线空间，使用极为方便。
THHE-1型高性能电工电子实验台实验指导书.docx
一、基本电工仪表的使用及测量误差的计算 (2)二、减小仪表测量误差的方法 (5)三、电流表、电压表的设计及量程扩展 (8)四、指针式欧姆表的设计和测试 (11)五、已知和未知电阻元件伏安特性的测绘 (14)六、电位、电压的测定及电位图描绘 (17)七、基尔霍夫定律的验证 (18)八、线性电路叠加原理和齐次性的验证 (20)九、电压源与电流源的等效变换 (21)十、戴维宁定理和诺顿定理的验证 (23)十一、等效网络变换原理与测试 (26)十二、最大功率传输条件的测定 (27)十三、受控源的设计和研究 (29)十四、直流双口网络测试 (32)十五、止弦稳态交流电路相量的研究 (35)十六、典型电信号的观察与测量 (37)十七、RC-阶电路的响应测试 (39)十八、二阶动态电路响应的研究 (41)十九、R、L、C元件阻抗特性的测定 (43)二十、交流电路频率特性的测试 (44)二十一、交流串联电路的研究 (46)二十二、负阻抗变换器 (49)二十三、回转器 (51)二十四、RC网络频率特性的测试54二十五、R、L、C串联揩振电路的研究 (56)二十六、不同波形电压有效值、平均值、峰值的测试 (59)二十七、互感电路测量 (61)二十八、单相铁心变压器特性的测试 (63)二十九、单相电度表的校验 (65)三十、功率因数及相序的测量 (68)实验一 基本电工仪表的使用及测量误差的计算一、 实验目的1. 熟悉实验台上各类电源及各类测最仪表的布局和使用方法。
2. 掌握指针式电压表、电流表内阻的测量方法。
3. 熟悉电工仪表测量误差的计算方法。
二、 原理说明1. 为了准确地测量电路屮实际的电压和电流，必须保证仪表接入电路厉不会改变被测 电路的工作状态。
这就要求电压表的内阻为无穷人、电流表的内阻为零。
而实际使用的指 针式电工仪表都不能满足上述要求。
因此，当测量仪表一旦接入电路，就会改变电路原有 的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现谋差。
实验1 直流电路的认识实验共19页文档
6
15 30
可调电源UB 5 12 24
固定电源±12V±5V
+12 -12
+5
-5
实测
4.练习使用直流恒流源 （1）用一根连接线短接恒流源输出的两端子，开启恒流源开关。 （2）调整“输出粗调”，选择2mA量程段，调整“输出细调”至输出1.5mA。 （3）调整“输出粗调”，选择20mA量程段，此时输出电流突增为15mA。如果此时恒流 源输出的两个端不是短接而是接了负载，则可能导致负载电流过大而损坏，因此，此操作 不正确。
3.练习使用直流稳压电源及直流电压表 （1）直流数显稳压电源（可调电源UA） ①将“指示切换”按键弹起，可调直流稳压电源UA有输出显示。图1-1实验台面板（左侧） ②将“稳压输出UA”的两个输出端按正确极性（UA正端接表正端）接入直流电压表的电 压输入端子。
③打开直流直流稳压电源及直流电压表的电源开关。
6V
右旋
弹起 打关开闭
短
6mA
路
打到20mA挡
打关开闭
左旋右调旋零
（6）把电流插座专用线的电源插头电流插座（见图1-4），测量I1、I2、I3，记录 在表1-4中，此时电流表显示的电流值以图1-3中的电流方向为参考方向。
表1-4 支路电流测量数据
项目
I1
I2要注意一个问题：个别恒流源自身读数和实际输出存在较大误差，最直观 的现象就是I2的测量值跟理论值6mA存在超过10%以上的差距，此时应根据I2的读 数，调整恒流源的输出，使I2的测量值达到6mA为止再重新测量各个参数。
（4）将“输出细调”调至最低（逆时针旋到头）， “输出粗调”，选择200mA量程段， 再调整“输出细调”至输出150mA，此过程中输出电流范围为0～150mA，不会突增，因 此，此操作是正确的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
THHE-1型高性能电工电子实验台使用说明书天煌教仪浙江天煌科技实业有限公司一、概述THHE-1型高性能电工电子实验台是根据目前“电工技术”、“电工学”、“电子技术”教学大纲和实验大纲的要求，广泛吸收各高等院校从事该课程教学和实验教学教师的建议，并综合了国内各类实验装置的特点而设计的最新产品。
全套设备能满足各类学校“电工学”、“电工技术”和“电子技术”课程的实验要求。
本装置是由实验屏、实验桌和若干实验组件挂箱等组成。
二、实验屏操作、使用说明实验屏为铁质喷塑结构，铝质面板。
屏上固定有交流电源的起动控制装置、三相电源电压指示切换装置、低压直流稳压电源、恒流源、功率函数信号发生器、定时器兼报警记录仪和数模双显直流电压表、电流表以及交流电压表、电流表和功率表等。
1、交流电源的启动(1)实验屏的左后侧有一根接有三相四芯插头的电源线．先在电源线下方的接线柱上接好机壳的接地线，然后将三相四芯插头接通三相四芯380V 交流市电。
这时，屏左侧的三相四芯插座即可输出三相380V交流电。
本装置适用于三相四线制和三相五线制电源。
(2)将实验屏左侧面的三相自耦调压器的手柄按逆时针方向旋转至零位。
将“电压指示切换”开关置于“三相电网输入”侧，将断路器拨至ON。
此时，实验屏左侧面的三相四芯电源插座即有380V交流电压输出。
此插座可用来串接另一实验台的电源插头；但要注意：最多只能依次串接三台实验台。
(3)开启钥匙式三相电源总开关，“停止”按钮灯亮(红色)，三只电压表(0～450V)指示出输入三相电源线电压之值，此时，实验屏左侧面单相三芯220V电源插座和右侧面的单相三芯220V处均有相应的交流电压输出。
(4)按下“启动”按钮(绿色)，红色按钮灯灭，绿色按钮灯亮，同时可听到屏内交流接触器的瞬间吸合声，面板上与U1 、V1 和W1相对应的黄、绿、红三个LED指示灯亮。
至此，实验屏启动完毕。
2、三相可调交流电源输出电压的调节将“电压指示切换”开关置于“三相调压输出”侧，三只电压表指针回到零位。
按顺时针方向缓缓旋转三相自耦调压器的旋转手柄，三只电压表的指针将随之偏转，即指示出屏上三相可调电压输出端U、V、W两两之间的线电压之值，直至调节到某实验内容所需的电压值。
实验完毕，将旋柄调回零位，并将“电压指示切换”开关拨至“三相电网输入”侧。
3、实验日光灯的使用本实验屏上有一个30W日光灯管，日光灯管的四个引脚已独立引至屏上，以供学生做日光灯实验时用。
4、实验台的右侧面装有一个串行通信接口9芯插座（RS232接口）和一个电话线插座（RS485接口），分别供局域网和多机通信使用。
将它们分别与局域网微机的串口或多机通信的教师服务器相连，当定时器兼报警记录仪“通信请求”功能开通时，即可实现局域网或多机通信功能。
注意：局域网和多机通信功能只能选用一种。
屏内左（从屏后看）边第一块PCB板的右侧有一拨动开关，将其拨向多机侧即为多机通信方式；拨向单机侧即为局域网方式。
5、定时器兼报警记录仪(1) 定时器与报警记录仪是专门为教师对学生的实验考核而设置。
可以调整考核时间；到达设定时间，可自动断开电源。
可累计操作过程中各种报警次数，以考察学生的实验质量。
(2) 报警器的报警功能分电流、电压表的超量程报警；内电路漏电报警；过流、过压报警三部分，显示的报警次数即三项报警次数的累加。
(3)操作步骤：①开机并按“复位”键后，显示器将从00.00.00开始计时。
②设置密码：密码为3位数，个位必须是9，即出厂密码。
设所选密码为569。
A、按“功能”键，显示器的最右一位（简称右1位，以下类推）会循环显示1～7，其中1~6分别代表显示屏下方“功能指示”下的6个功能，与各功能相对应的指示灯会依次点亮。
功能号7不用，与7号功能无关。
选择功能6，按“确认”键。
B、按住“数位”键约2秒钟，显示器中会出现逐位跳动的小数点。
C、点动“数位”键，使小数点位于右3位。
D、按“数据”键，右3位会循环显示0～9，选取5。
E、参照C、D两步，设置好右2位为6，右1位为9。
F、按“确认”键，右1位显示6，表明密码设置成功。
再按“复位”键。
③输入密码A、按“功能”键，使右1位显示1。
B、参照②的B～E，使右3～右1位显示569。
C、按“确认”键，左1位即显示1，表明密码输入正确，方可进行②～⑧的全部操作。
如果输入的密码有误，则按“确认”键后，输入数不变，也无法进行②～⑤的操作，但按“复位”键后，可进行⑥～⑧的操作。
④设置实验的起始时间和结束（报警）时间：A、按“功能”键，使右1位显示2。
B、参照②的B～E，将起始时间的时、分（四位数）依次输入到左1～左4位。
再使右1位显示1。
按“确认”键，则右1位会显示C（clock），表明设置成功。
C、参照B步设置结束（报警）时间，再在右1位输入9，按“确认”键，则右1位显示A(alarm)，表明设置成功。
⑤告警次数清零：按“功能”键，使右1位显示3，再按“确认”键，则右3～右1位显示000，表明告警次数已清零。
⑥定时时间查询：按“功能”键，使右1位显示4，再按“确认”键，显示器即显示设定的结束（报警）时间。
⑦告警次数记录查询：按“功能”键，使右1位显示5，再按“确认”键，显示器的右3～右1位将显示已出现故障告警的次数。
⑧当实验台与局域网或多机通信相连接时，若要进行通信，则按“发送”键，这时“通信请求”功能的指示灯会点亮，即可进行通信。
若再按“发送”键或按“复位”键，可撤消通信功能。
按“功能”键，使右1位显示7，再按“确认”键，显示器的六位数码管将显示当前的时间（时、分、秒）。
（4）运行提示①当计时时间到达所设定的结束（报警）时间后，机内蜂鸣器会鸣叫一分钟告警，再过4分钟，机内接触器跳闸。
告警后，若能在跳闸前重新输入密码，设置新的结束时间（须迟于原结束时间），则可继续做实验。
②跳闸后，有两种方法可使本表恢复到初始状态：A：按功能键至功能6（即显示器的末位显示6），然后按确认键，可重新启动控制屏。
B：切断本装置的总电源，十秒钟后重新启动。
6、0～30V直流稳压、±12V和±5V开启直流稳压电源带灯开关，0～30V电压源两路输出插孔均有电压输出。
(1) 将“电压指示切换”按键弹起，数字式电压表指示A口输出的电压值；将此按键按下，则电压表指示B口输出的电压值。
(2)调节“输出调节”多圈电位器旋钮可平滑地调节输出电压值。
调节范围为0～30V（自动换档），额定电流为1A。
(3)两路稳压源既可单独使用，也可组合构成0～±30V或0～±60V电源。
(4)两路输出均设有软截止保护功能，但应尽量避免输出短路。
(5) 开启直流稳压电源带灯开关，±12V和±5V即可使用，并有发光二极管指示。
7、恒流源、功率函数信号放生器（1）恒流源和功率函数信号放生器共用一个电源开关（2）恒流源的输出与调节将负载接至“恒流输出”两端，开启电源开关，数显表即指示输出电流之值。
调节“输出粗调”波段开关和“输出细调”多圈电位器旋钮，可在三个量程段（满度为2mA、20mA和500mA）连续调节输出的恒流电流值。
注意：当输出口接有负载时，如果需要将“输出粗调”波段开关从低档向高档切换，则应将输出“细调旋钮”调至最低（逆时针旋到头），再拨动“输出粗调”开关。
否则会使输出电压或电流突增，可能导致负载器件损坏。
（3）功率函数信号放生器的使用见后边附录8、数模双显直流电压表和电流表（1）性能电压表：有数字显示和模拟显示两种状态，测量范围0-300V，量程分200mV、2V、20V、300V四档，准确度0.5级，数字显示状态采用三位半LED 显示，模拟显示状态采用带镜面精密宽视野大表头指示。
电流表：有数字显示和模拟显示两种状态，测量范围0-2A ，量程分2mA、20mA、200mA、2A四档，准确度0.5级，输入阻抗0.1Ω（200mA、2A 档），1Ω（2mA、20mA档），数字显示状态采用三位半LED显示，模拟显示状态采用带镜面精密宽视野大表头指示。
（2）操作a:被测表不能超过规定测量范围。
b:开电后预热十五分钟。
c:将电压表（或电流表）按照正确极性并联（或串联）在被测表上就可以测量。
（3）使用说明①数字显示：直接按“复位”键，或按一下“功能”键，当显示“U”（或“I”）时按下“确认”键。
模拟显示：在数字显示状态下按“确认”键。
手动：在自动量程状态下，直接按“数据”键转为手动状态并向上切换档位；直接按“数位”键转为手动状态并向下切换档位。
②存储：按下“功能”键，当显示为“SAVE”时按下“确认”键，出现数字即存储成功。
③查询：按下“功能”键，当显示为“DISP”时按下“确认”键，通过按“数据”或“数位”上下选择需要查询的存储单元，再按“确认”后显示所存储数据。
④退出：直接按“复位”键，初始化为自动量程、数字显示测量状态。
⑤告警：电压表：当负电压超过5％或正电压超出测量范围时告警灯亮，此时用户将被测电压调整到仪表规定测量范围即恢复正常测量。
电流表：当负电流超过2.5％或正电流超出测量范围时告警灯亮，此时用户将被测电流调整到仪表规定测量范围即恢复正常测量。
9、真有效值交流电流表的使用（1）、真有效值交流电压表、电流表，能对正弦波、方波、三角波等信号(20Hz～1KHz)的电压、电流真有效值大小进行测量，电压测量范围0～500V，电流测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示；同时能对数据进行存储、查询（共15组，掉电保存）；带有计算机通讯接口，可以对数据进行实时采集和存储采集。
（2）工作特性a、测量电流频率范围：20Hz～1KHz；测量电压频率范围：20Hz～10KHzb、环境温度：0℃～40℃c、电源电压：～（220±22）V，（50±2）Hz（3）使用方法a、接好线路→开机→选定功能→按“确认”键→待显示的数据稳定后，读取数据。
b、选定save功能→按“确认”键→显示1（表示第一组数据已经贮存好）。
如重复上述操作，显示器将顺序显示2、3．．．．．．E、F，表示共记录并贮存了15组测量数据。
c、选定dipl功能→按“确认”键，显示最后一组贮存的数据。
10、智能交流功率表（多功能）智能功率、功率因数表是我厂研制开发的全数字式多功能功率测试仪表。
在技术上采用单片机的智能控制，人机对话，智能显示和快速运算等特点。
将被测电压、电流瞬时值的取样信号送入A/D变换器的输入口，采用DSP计算功率，最后将计算结果显示由LED数码管构成的显示器上，根据数码管的显示值和符号，就可得知某负载的有功功率值。
此时，还可通过对面板上键盘的简单操作，以切换数码管所显示的内容：可显示负载的功率因数及负载的性质，交流信号的频率等；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
