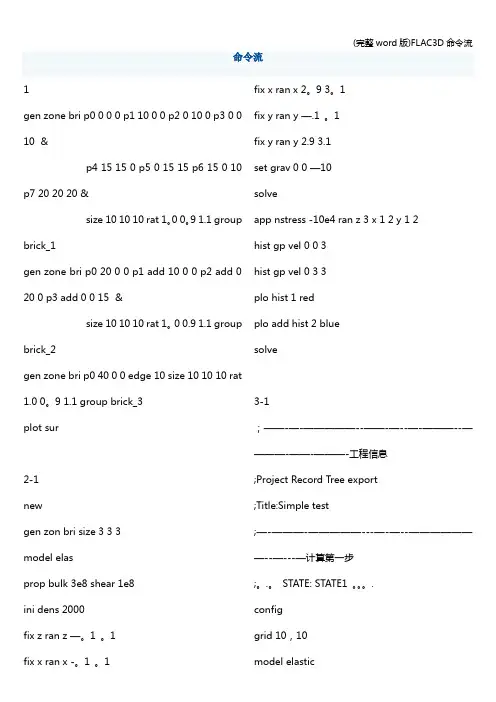

FLAC3D命令流(整理版)

1、怎样查看模型？答：plot grid 可以查看网格，plot grid num 可以查看节点号。

2、请问在圆柱体四周如何施加约束条件？答：可以用fix ... ran cylinder end1 end2 radius r1 cylinderend1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。

命令流如下：fix x range end1 1 0 0 end2 1 4 0 rad 1 end1 1 0 0 end2 1 4 0rad 13、怎么能把一个PLOT的图像数据导出来以便用其他软件绘图？答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。

4、用命令建立模型后，如何显示点的坐标？答：使用plo blo gro gpnum on命令5、关于gauss_dev对性质进行高斯正态分布的问题？答：根据手册上的说明：下面的命令设定一个平均摩擦角为40度，标准方差是±5％。

则命令如下：prop friction 40 gauss_dev 2问题：请问gauss_dev 2中的2是如何计算的？如果把±5％改为±10％，则命令应如何写？40×5％＝26、 reflect问题问：gen zone radbrick &p0 (0,0,0) p1 (10,0,0) p2 (0,10,0) p3(0,0,10) &size 3,5,5,7 &ratio 1,1,1,1.5 &dim 1 4 2 fillplot surfgen zone reflect dip 0 dd 90 （对xy面做镜像）gen zone reflect dip 90 dd 90 （对yz面做镜像）（1）dd表示y轴正向顺时针到那条射线的夹角，dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线。

首先应该按照dd的方向大体确定这个面的朝向，dd 指的是从y轴正方向按顺时针（clockwise）方向转向所要确定面的法线方向在xy平面上的投影的夹角，然后再确定dip，dip指的是从xy平面转向所要确定的平面的角．（及z轴负方向转过角度）（2）命令：reflect normal xyz origin xyz （根据法线和过一点建的面）最常用，至于实际使用过程中有人问道：normal -1 0 0 与normal 1 0 0的区别，我试过两者的效果是一样的，没区别，虽然方向不同，但表达的是同一个面。

reflect dd a dip b origin xyz 这个就是用里建立斜面镜像的。

有一点注意了，镜像的时候如果是模型镜像的话，相当于在建立一个模型，故，在reflect的前面要加建模的关键字，gen zone reflect……7、关于两种fix是否有区别？fix z range z -0.1 0.1fix x range x -0.1 0.1 any x 1.9 2.1 anyfix y range y -0.1 0.1 any y 1.9 2.1 any和fix z range z -0.1 0.1fix x range x -0.1 0.1fix x range 1.9 2.1fix y range y -0.1 0.1fix y range y 1.9 2.1答：是一样的，any表示并列连接关系，及and的意思。

8、initial apply set 的区别答：initial 初始化命令，初始化计算应力状态，定义材料参数、重力等；apply边界条件限制命令，如施加边界的力、位移等约束等；set 用于设置计算的模式，控制计算过程。

Ini 施加的初始力在计算过程中是会变的，一般体力需要初始化，而apply施加的力、边界条件不会随着计算变化。

set命令作用于整个网格(赋值全局变量),ini则初始化指定范围内网格点、域的偏移量。

初始应力不仅仅是重力引起的。

9、Tension-p shear-p tension-n shear-n表示的含义答：在计算的循环里面,每个循环中,每个zone 都依据failure criterion 处于不同的状态,shear和tension 分别表示因受剪和受拉而处于塑性状态.n 表示now,p表示previous,即分别表示在现在和以前的循环当中处于塑性状态。

10、history保存数据，print显示在错误的命令流中“原点位移.dat”文件中只有：“Step 1 Y-Displace”而没有保存下数值，怎么回事？我怎么才能获得table中的数据？输入'print tabel n'能得到table中的数据（正确）hist gp ydisp 0,0,0hist zone syy 0,1,0hist zone syy 1,1,0step 3000hist write 1 file 原点位移.dathist write 2 file 中部单元应力.dathist write 3 file 边缘单元应力.dathist write 1 table 1hist write 2 table 2hist write 3 table 3hist write 2 3 vs 1 file 单压.dat（错误）hist gp ydisp 0,0,0hist zone syy 0,1,0hist zone syy 1,1,0hist write 1 file 原点位移.dathist write 2 file 中部单元应力.dathist write 3 file 边缘单元应力.dathist write 1 table 1hist write 2 table 2hist write 3 table 3hist write 2 3 vs 1 file 单压.datstep 300011、plot显示x、y坐标图hist n 1hist gp ydisp 0,0,0hist ax_strhist gp xdisp 1,1,0step 1500plot hist 2 vs -1 ;axial stress vs axial disp.plot hist 3 vs -1 ; circumferential disp. vs axial disp答：那2是不是代表hist gp ydisp 0,0,0，而-1 指得是hist gp ydisp 0,0,0为什么不是1而是负值？1) 在plot hist m vs n的形式里,m代表y轴,n代表x轴(不管m,n 的正负);2) "-"表示对其值作"mirror",如果大家使用AUTOCAD的话就明白"mirror"的含义了,比如上面的 hist 1 gp ydisp的值是0~100,那么vs -1就变成-100~0.以此类推.3) 要这么做主要是为了符合岩土工程的习惯需要,例如桩载荷试验曲线,沉降曲线等都不是画在第一象限内。

12、关于water.fis的命令注释（设置地下水位）答：（1）water.fis的功能是设置地下水位面，在二维计算中，通过water table命令即可设置水位线，在三维计算中由于地下水位是面，因此需要作一些插值运算，以便形成水位面。

这个FISH程序包含三个函数parm,aux1和aux2。

parm用来设定水位的边值，即设置水位的区域，aux1插值计算等值线的点，aux2调用aux1的计算结果，使用FLAC3D命令形成水位面。

（2）首先设置参数值，然后定义一个table.def parmnptab1=7nprof=10endparmtable 1 (12 0) (18.25 12.5) (25 17) (35 21) (50 24) (75 25) (150 25)产生table1，包含7组数据点。

3) 在解释的两个FISH函数之前，对table,xtable,ytable作一些总的说明。

water.fis程序反复使用了这三个变量，理解了这三个变量的含义，water.fis这段程序就解决了大半问题了。

Itasca 的所有软件都使用了相同的数据结构储存数据，称之为链表结构，类似于关系型数据库中的数据链接方法。

如果有数据结构的知识，或掌握关系型数据库的SQL 语言，这三个变量的含义就不难理解了，只不过这个操作与真正的数据库操作相比，只有两个数据变量x,y。

我用数据库的术语作解释：table 就是产生一个“表”，xtable,ytable的作用就是产生一个新表(Create)以及对表中的数据进行取出(Select)、插入(Insert)、替换(Update)操作.4）FISH函数aux1的作用是在table 1的基础上产生出另外个table，table的ID 从11到17，每个table有10个数据集。

alfa的计算方法是为适合(fit)曲面而采用的坐标点算法。

def aux1loop n(1,nptab1)rr=xtable(1,n)zz=ytable(1,n)loop k(1,nprof)case_of kalfa=0.5*(pi+.1)*float(k-2)/float(nprof-2)xtable(n+10,k)=rr*cos(alfa)ytable(n+10,k)=rr*sin(alfa)case 1xtable(n+10,k)=rrytable(n+10,k)=-40.0case 2xtable(n+10,k)=rrytable(n+10,k)=0.0end_caseend_loopend_loopendaux1当执行这个FISH函数后，生成(nptab1+10,nprof)组数据，这些数据为Aux2调用。

注意：本段程序产生的数据是为那个特定的曲面边坡制作的，不是一个general purpose的LIB5）FISH函数aux2的作用是使用WATER TABLE face命令产生水面，把table 1的ytable值作为z坐标，aux1产生的数据作为x,y坐标。

def aux2commandset grav 0 0 -10water dens 1000end_commandloop n(1,nptab1-1)loop k (1,nprof-1)xx1=xtable(n+10,k)yy1=ytable(n+10,k)zz1=ytable(1,n)xx2=xtable(n+10,k+1)yy2=ytable(n+10,k+1)zz2=zz1xx3=xtable(n+11,k+1)yy3=ytable(n+11,k+1)zz3=ytable(1,n+1)xx4=xtable(n+11,k)yy4=ytable(n+11,k)zz4=zz3commandWATER TABLE face xx1,yy1,zz1 xx2,yy2,zz2 xx3,yy3,zz3WATER TABLE face xx1,yy1,zz1 xx3,yy3,zz3 xx4,yy4,zz4end_commandend_loopend_loopendaux213、 FLAC结果数据的导出pl set back white ;设置背景set plot bitmap size (800,510) ;设置图片大小plot set caption size 37 ; 设置图例数字大小 (default=35 范围10-50)mainwin size 1 1 position 0 0.8 ; command windowplot set window size 0.8 0.8 position 0.1 0.0 ; graphics window plot set center 100 0 40根据情况更改14、一段fish命令的解释def aux1 定义函数loop n(1,nptab1) 开始一个循环，从1循环到变量nptab1rr=xtable(1,n) 从table 1 的x列中读第n个数付给变量rrzz=ytable(1,n) 从table 1 的y列中读第n个数付给变量zzloop k(1,nprof) 开始第二个循环，从1循环到变量nprofcase_of k 下面是一个选择结构，利用变量k判断alfa=0.5*(pi+.1)*float(k-2)/float(nprof-2)xtable(n+10,k)=rr*cos(alfa)ytable(n+10,k)=rr*sin(alfa)case 1 当k＝1的时候执行下面语句xtable(n+10,k)=rr table n+10的x列第k个值等于变量rrytable(n+10,k)=-40.0 table n+10的y列第k个值等于变量-40 case 2 当k＝2的时候执行下面语句xtable(n+10,k)=rr table n+10的x列第k个值等于变量rrytable(n+10,k)=0.0 table n+10的y列第k个值等于变量0end_case 结束选择结构end_loop 结束第二个循环end_loop 结束第一个循环end 函数定义结束aux1 执行什么定义的函数15、有关命令的解释（1）apply nvel 0.1 plane dip 60 dd 270 range left_bounapply 施加边界条件，plane法向速度为0.1，plane 面的位置：倾角60（在xoy平面从-Z轴方向逆时针旋转），dd 走向270度，从+y 方向绕z轴顺时针旋转；（2） ini szz -5e4 grad 0 0 -1e4ini 初始边界条件，szz=-5e4+x*0+y*0+-z*-1e4,注：-5e4是range 范围起点坐标的SZZ值，x,y,z所施加应力网格点的坐标。
