电路与电子知识常用电工电子仪器仪表简介

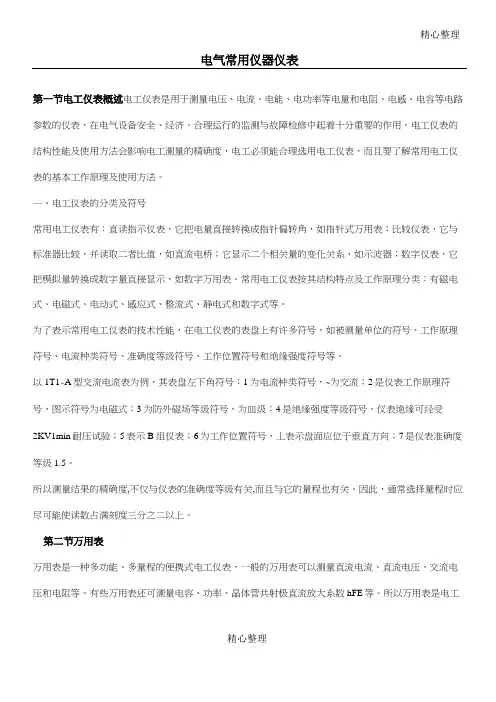

电气常用仪器仪表
精心整理电气常用仪器仪表第一节电工仪表概述电工仪表是用于测量电压、电流、电能、电功率等电量和电阻、电感、电容等电路参数的仪表，在电气设备安全、经济、合理运行的监测与故障检修中起着十分重要的作用。
电工仪表的结构性能及使用方法会影响电工测量的精确度，电工必须能合理选用电工仪表，而且要了解常用电工仪表的基本工作原理及使用方法。
―、电工仪表的分类及符号常用电工仪表有：直读指示仪表，它把电量直接转换成指针偏转角，如指针式万用表；比较仪表，它与标准器比较，并读取二者比值，如直流电桥；它显示二个相关量的变化关系，如示波器；数字仪表，它把模拟量转换成数字量直接显示，如数字万用表。
常用电工仪表按其结构特点及工作原理分类：有磁电式、电磁式、电动式、感应式、整流式、静电式和数字式等。
为了表示常用电工仪表的技术性能，在电工仪表的表盘上有许多符号，如被测量单位的符号、工作原理符号、电流种类符号、准确度等级符号、工作位置符号和绝缘强度符号等。
以1T1-A型交流电流表为例，其表盘左下角符号：1为电流种类符号，~为交流；2是仪表工作原理符号，图示符号为电磁式；3为防外磁场等级符号，为皿级；4是绝缘强度等级符号，仪表绝缘可经受2KV1min耐压试验；5表示B组仪表；6为工作位置符号，丄表示盘面应位于垂直方向；7是仪表准确度等级1.5。
所以测量结果的精确度,不仅与仪表的准确度等级有关,而且与它的量程也有关。
因此，通常选择量程时应尽可能使读数占满刻度三分之二以上。
第二节万用表万用表是一种多功能、多量程的便携式电工仪表，一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。
有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。
所以万用表是电工必备的仪表之一。
万用表可分为指针式万用表和数字式万用表。
一、指针式万用表的结构和工作原理1．指针式万用表的结构指针式万用表的型式很多,但基本结构是类似的。
指针式万用表的结构主要由表头、转换开关、测量线路、面板等组成。
常用电子仪器仪表介绍
上一页 下一页 返回
项目一模拟电子仪器仪表
2.面板结构图及各部件的功能 BT3CA型频率特性测试仪面板结构图如图2-11所示 BT3 CA型频率特性测试仪面板部件功能见表2-9
上一页 下一页 返回
项目一模拟电子仪器仪表
2.函数信号发生器的面板结构及各按钮(键)的功能 不同生产厂商生产的函数信号发生器有不同的外观形状，以
SG1645型功率函数信号发生器为例，说明函数信号发生器的结构和 各按钮的功能。面板结构图如图2一9所示。
七、高频信号发生器
信号发生器类型很多，按频率和波段可分为低频、高频、脉冲信 号发生器等。在电子整机产品装调中，高频信号发生器使用较多。下 面以ZN1060型高频信号发生器为例，说明其性能和使用方法。
上一页 下一页 返回
项目一模拟电子仪器仪表
2.面板装置及面板控制件作用 SG1731直流稳压、稳流电源面板装置如图2- 4所示，其控制件作
用见表2-3 3.使用万法
(1)作为双路可调电源独立使用若将该直流稳压电源作为双路可调电源 独立使用时，应将电源工作方式开关13和14都置于弹起位置，并有下 列3种选用方式: ①双路独立电压源方式。 ②双路独立电流源方式 ③双路可调电源串联使用方式。
上一页 下一页 返回
项目一模拟电子仪器仪表
1. CA8020A示波器特点 (1)交替扫描扩展功能可同时观察扫描扩展和未被扩展的波形，实现双 踪四线显示 (2)峰值自动同步功能可在多数情况下，无须调节电平旋钮就能获得同 步波形，是比较先进的功能。 (3)释抑控制功能可以方便地观察多重复周期的双重波形 (4)具有电视信号同步功能 (5)交替触发功能可以观察两个频率不相关的信号波形
电力常见工具及仪器仪表
2、仪表的误差
电气测量中的误差有三种表示方法： 绝对误差：测量指示值X与被测量值Xо之差ΔX叫绝对误差。 ΔX=X- Xо 相对误差：绝对误差ΔX与实际值Xо之比叫相对误差，以γ表示。 γ =ΔX/ Xо% 基本误差：是指仪器或仪表的绝对误差ΔX与其测量上限值 （满刻度值）Xn的比值。rn = ΔX/ Xn
4 读数要正确
万用表的标尺有好几条刻度线见图MF-30型万用表的面板图。一定要认清该读的刻度线，不能交 直流串用，更不能看错读错。 一般万用表的准确度为2.5级或5.0级。可根据准确度以及测量所选取的量限仪表的指示值该记录几 位有效数字。
钳形电流表特点： 钳式电流表是一种不需断开电路就可直接测量电路交 流电流的便携式仪表，在电气检修中使用非常方便，此 种测量方式最大的益处就是可以测量大电流而不需关闭 被测电路 。、 钳形电流表的组成： 钳形电流表简称钳形表，其工作部分主要是由 一只 电磁式电流表和穿心式电流互感器组成。穿心式电流互 感器铁芯制成活动开口，且成钳形，故名钳形电流表。 钳形电流表的分类： 钳形电流表按显示方式分有指针式和数字式；按功 能分主要有交流钳形电流表、多用钳形表、谐波数字钳 形电流表、泄露电流钳形表和交直流钳形电流表等几种
做法:先将原表头的灵敏度扩展成最接近的简单的整数
⑶测量直流电压原理电路
分压电阻计算
⑴欧姆电路图及工作原理
流过被测电阻的电流 U I R RX 当 =0R 时，电流表偏转最大，为使不同档的 X 电阻在短路时都能满偏，RW3调零电位器，称为欧姆调零 当 R X =R时，电流表偏转为满偏时的一半，此时R值称为欧姆中心值。
一、电工测量基本知识
二、万用表
三、钳形电流表 四、兆欧表 五、接地电阻测试仪 六、高压核相仪 七、相序表 八、其他工器具
常用电工测量仪表及电子仪器仪表概述
第3章常用电工测量仪表概述电工仪表分为电工测量指示仪表和较量仪表两大类。
在电工测量过程中，不需要度量器直接参与工作，而能够随时指示出被测量的数值的仪表称为指示仪表，又称为直读仪表。
如电压表、电流表、矩形表、电能（度）表、万用表、兆欧表等都是指示仪表。
若在电工测量过程中，需要度量器直接参与工作才能确定被测量数值的仪表称为较量仪表，如电桥、电位差计等。
除了这两大类之外，电工仪表还包括数字仪表、记录式仪表、机械示波器等。
不过，机械示波器和记录式仪表的原理和一般电工测量指示仪表相似，只是读数方法不同或附加有记录部分，所以可以看成是电工测量指示仪表的特殊形式。
至于扩大量程装置，如分流器、互感器也可以看成是仪表的附件不单独列成一类。
由于电工指示仪表的种类繁多，按照不同的功能又可分为各种类型的电工指示仪表，常用的分类方法有如下几种。
3.1.电工测量仪表的分类3.1.1按仪表测量机构的结构和工作原理分类按仪表测量机构的结构和工作原理可分为磁电系、电磁系、电动系、感应系、静电系和整流系等。
常用电工测量指示仪表的结构形式以及工作原理如表3—1所示。
按使用方式可分为安装式和可携带式等。
3.1.3按仪表的测量对象分类按仪表的测量对象可分为电流表、电压表、功率表、相位表、电度表、欧姆表、兆欧表、万用电表等。
3.1.4按仪表所测的电种类分类按仪表所测的电种类可分为直流、交流、交直流两用仪表。
3.1.5按仪表的使用条件分类按仪表的使用条件可分为1A 、1A 、B 、1B 、C 五组，各组的工作条件和最恶劣。
3.1.6按仪表外壳的防护性能按仪表外壳的防护性能可分普通式、防尘式、气密式、防溅式、防水式、水密式和隔爆式等。
3.1.7按仪表防御外界磁场或电场的性能分类按仪表防御外界磁场或电场的性能可分为I 、Ⅱ、Ⅲ、Ⅳ四个等级。
各级仪表在外磁场或外电场的影响下，允许其指示值改变量如表3—3所示。
按仪表准确等级可分为七级。
仪表的准确度反映仪表的基本误差范围。
电学通用仪器介绍
示波器
常见品牌
应用领域
示波器的应用范围非常广泛，只要是关注电信号的产品、产业，都需要用到！
3
数字万用表
概念
数字万用表(DMM)，一种多用途电子测量仪器，一般包含安培计、电压表、欧姆 计等功能，有时也称为万用计、多用计、多用电表，或三用电表。它可以有很多特殊功 能，但主要功能就是对电压、电阻和电流进行测量，数字多用表，作为现代化的多用途 电子测量仪器，主要用于物理、电气、电子等测量领域。 数字万用表有用于基本故障诊断的便携式装置，也有放置在工作台的装置，分为手
换能器、超声清洗机、超声塑焊机、水声、磁致伸缩材料、超声粉碎机、超声雾化、
超声洁牙、、超声测距、超声乳化、超声除垢、超声马达等等所有使用超声的设备。
21
Thank You
22
18
LCR表
常见品牌
应用领域
半导体元件：电容器、电感器、磁芯、电阻器、变压器、芯片组件和网络 元件等的阻抗参数测量。 其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评估。 介质材料：塑料、陶瓷和其它材料的介电常数的损耗角评估。 磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估。
6
电源
常见品牌
7
电源
应用领域
8
电子负载
概念
电子负载可以模拟真实环境中的负载（用电器）。它有恒流、恒阻、恒压和恒功 率功能。电子负载分为直流电子负载和交流电子负载。
9
16
数据采集器
常见品牌
应用领域
在测试领域，需要了解温度、电压、电流等参数的变化，都会用到数据采集 器，所以其应用领域相当广泛，是客户测试工作的基本仪器。
维修电工第1章上电工常用仪器仪表ppt课件
指针式万用表使用方法
用指针式万用表判断基极b和三极管的类型:
如果两次测得的电阻值都很大，则假设的基 极是正确的,且被测三极管为 PNP 型管。如果两 次测得的电阻值是一大一小,则原来假设的基极是 错误的,这时必须重新假设另一电极为"基极"，再 重复上述测试。
指针式万用表使用方法
判断集电极c和发射极e:
(2) 由于一次绕组工作电压较高，
二次绕组与铁心必须接地。
第二节 模拟式万用表 2.1 MF500型
MF500型万用表具有二十三档量程 MF500型指针万用表的外形结构
MF500型万用表表头刻度盘
MF500型指针式万用表技术规范
• 功能
量程
灵敏度
标度尺
• 直流电流 0～1～10～100～500mA 第二条刻度线
例：44C2--A 磁电式电流表 T62--V 电磁式电压表 DD28 电动式电能表
表 电工仪表的型号
常用电工仪表
一、常用电工仪表概述 （四）电工仪表的选择 1．仪表类型的选择
۞ 测量直流时，可使用磁电式、电磁式或电动式仪表， 由于磁电式的灵敏度和准确度最高，所以使用最为 普遍。
۞ 测量交流时，可使用电磁式、电动式或感应式等仪 表，其中电磁式应用较多。
转换装置通常由选择（转换）开关、接线 柱、按钮、插孔等组成。
2.3 指针式万用表的特点
万用表的重要性能之一是灵敏度，表头的灵敏度是指 表头指针由零刻度偏转到满刻度时，动圈中通过的电 流值。
例如，作100V量程的直流电压测量时，指针满度值的 电流为50μA，则该万用表的内阻Ri为
Ri 100V 2M
量，晶体管主要直流参数的测量等。
指针式万用表的正确使用
电工电子知识点总结
电工电子知识点总结一、电工电子的概念及基础知识电工电子是指研究电力的生成、传输、分配和利用的学科，涉及电路、电力设备、电动机、发电机等方面的知识。
1. 电流（I）电流是电荷在单位时间内通过导体横截面的数量，单位为安培（A）。
2. 电压（U）电压是电势差的大小，是负责驱动电流在电路中流动的电势，单位为伏特（V）。
3. 电阻（R）电阻是电流在一个电路中受到的阻碍，单位为欧姆（Ω）。
4. Ohm's Law（欧姆定律）欧姆定律指出电流通过导体的大小与电压成正比，与电阻成反比。
即I = U / R。
5. 电路电路是由电流源、电阻、电容、电感等元件组成的闭合回路。
二、电工电子元件1. 电阻器电阻器用来控制电路中的电阻，限制电流的流动。
2. 电容器电容器用来储存电荷，可以在需要时释放出来。
常用于滤波、存储能量等。
3. 电感器电感器是由线圈组成的，通过存储磁能来储存电能，常用于电子滤波、变压器等电子设备中。
4. 二极管二极管是一种具有单向导电性的元件，常用于整流电路中。
5. 三极管三极管是一种具有放大和开关功能的元件，被广泛应用于电子电路中。
6. MOS管MOS管是一种金属-氧化物-半导体场效应管，常用于放大和开关电路中。
三、电工电子电路1. 直流电路直流电路中电流的流动方向是恒定的，电压不随时间变化。
适用于需要稳定电流的场合。
2. 交流电路交流电路中电流的流动方向和电压都随时间变化，根据电荷的周期性变化。
适用于输送电力的场合。
3. 串联电路串联电路中元件依次连接，总电流相同，总电压等于各个元件电压之和。
4. 并联电路并联电路中元件同时连接，总电压相同，总电流等于各个元件电流之和。
5. 混联电路混联电路是串联电路和并联电路的结合，适用于复杂电路中。
四、电工电子应用1. 电动机电动机是将电能转换成机械能的设备，广泛应用于工业制造、交通运输等领域。
2. 发电机发电机是将机械能转换成电能的设备，用于各种发电场合。
电仪入门知识点总结大全
电仪入门知识点总结大全电仪，即电力仪表，是用来测量电能、电压、电流、功率、功率因数等电气参数的仪器。
电仪在工业生产、电力系统运行、家用电器等领域有着广泛的应用。
对于初学者来说，了解电仪的基本知识对于日常生活和工作中的电气安全和能源管理至关重要。
本文将从基本概念、常见的电仪种类、使用注意事项等方面对电仪的入门知识进行总结。
一、电仪的基本概念1. 电流：电流是指电荷在单位时间内通过导体的数量，通常用符号I表示，单位为安培(A)。
2. 电压：电压是指电荷在电场中发生的位移所具有的动能，通常用符号U表示，单位为伏特(V)。
3. 电阻：电阻是导体对电流的阻碍作用，通常用符号R表示，单位为欧姆(Ω)。
4. 电功率：电功率是指单位时间内电能的转换率，通常用符号P表示，单位为瓦特(W)。
5. 电能：电能是指电荷在电场中所具有的能量，通常用符号E表示，单位为焦耳(J)。
6. 功率因数：功率因数是用来衡量交流电路的有用功率和视在功率之间的关系，通常用符号cosφ表示。
二、常见的电仪种类1. 电流表：用来测量电路中的电流大小，有指针式和数字式两种类型。
2. 电压表：用来测量电路中的电压大小，有指针式和数字式两种类型。
3. 电阻表：用来测量电路中的电阻大小，有模拟式和数字式两种类型。
4. 电能表：用来测量电路中的电能消耗，通常用于家用电器和工业生产中电能管理。
5. 功率表：用来测量电路中的功率大小，通常用于工业生产中的电能管理。
6. 功率因数表：用来测量电路中的功率因数大小，通常用于电力系统运行中的能效监测。
三、电仪的使用注意事项1. 使用前要检查电仪的外观是否完整，电表的示数是否为零。
2. 使用电压表和电流表时要选择合适的量程，不要超出电表允许的最大电压和电流。
3. 使用时要注意安全操作，避免触电和短路。
4. 使用后要将电仪的旋钮/开关调回零位，并关掉电源开关，以免影响电表的使用寿命。
5. 定期进行校准和维护，保证电仪的准确性和稳定性。
电子技术实验中的常用仪器仪表(精)
附录1 电子技术实验中的常用仪器仪表在电子技术实验中，常用仪器仪表一般可分为两大类：其一是测量线路中各电量及其参数的仪器仪表，如万用表、真空管电压表、示波器等；而另一类是用于给电路提供电源和信号的装置。
用于给实验电路提供直流能量的装置称为直流电源，如直流稳压电源；用于给实验电路提供电信号的发生器，如音频信号发生器、脉冲信号发生器、函数发生器等。
现对这些常用仪器仪表的使用方法和注意事项分别介绍如下。
一、HG1630A 型函数发生器的使用方法HG1630A 型函数发生器，可产生精密的正弦波、三角波、方波、脉冲波和锯齿波等多种波形，它的频率覆盖范围可从0.004Hz ～4MHz ，输出幅度在50 负载下，可在20V ～30mV 之间变化。
其面板结构如图1-1所示。
1、面板主要机构说明 （1）频率范围HG1630A 型函数发生器的频率范围，可从0.004Hz ～4MHz ，共分七档，其频率大小是频率键的值乘以频率标度盘上的值，由此可推出每档范围如下。
×1档——0.004Hz ～4Hz ； ×10档——0.04Hz ～40Hz ； ×100档——0.4Hz ～400Hz ； ×1000档——4Hz ～4kHz ； ×10K 档——40Hz ～400kHz ； ×100K 档——400Hz ～400kHz ；图1-1 HG1630A 型函数发生器面板结构图×1M档——4kHz～4MHz。
（2）输出端子HI输出端子，可提供峰峰值为300mV的电压，其正弦有效值为100mV～7V左右。
而LO 输出端子，可提供峰峰值在300mV～2V的电压，其正弦有效值为10mV～0.7V，两端子输出阻抗均为50Ω。
（3）频率指示输出信号的频率，由面板上的四位数码管直接显示。
2、使用方法当打开电源时，指示灯亮。
该指示灯也起频率标度盘标尺调节的定位作用。
（1）频率调节根据所需频率按下对应的频段键，再转动频率标度盘，即能得到所需频率，其值大小将由数码管直接显示出来。
大一电工电子应用技术知识点
大一电工电子应用技术知识点电工电子应用技术是电气工程及其自动化专业的一门基础课程，它涉及到电路基础、电子器件与电路、电子测量与仪器以及电机与传感器等多个方面的知识。
掌握这些知识点对于大一电工电子专业的学生来说非常重要。
本文将依次介绍大一电工电子应用技术的主要知识点，帮助同学们理解和掌握这些内容。
一、电路基础1. 电流与电压电流指的是电荷在单位时间内通过导体横截面的数量，用安培（A）表示；电压是电势差，用伏特（V）表示。
了解电流与电压的基本概念以及它们的关系对于理解电路的运行原理非常重要。
2. 电阻与电导电阻是电路中阻碍电流流动的量，用欧姆（Ω）表示；电导是电阻的倒数，用西门子（S）表示。
了解电阻与电导对于电路分析与计算有着重要的作用。
3. 电路元件电路中常见的元件包括电阻、电容和电感等。
电阻用于限制电流流动，电容储存电荷，电感储存磁能。
了解这些元件的特性和使用方法对于设计和分析电路至关重要。
二、电子器件与电路1. 二极管二极管是一种具有单向导电特性的电子器件，主要用于整流和保护电路中。
了解二极管的结构、工作原理以及常见的应用场景对于电子电路设计非常重要。
2. 可控硅可控硅也被称为晶闸管，是一种具有控制性能的半导体器件。
它可以控制电流的导通和截止，常用于直流电压控制以及交流电的调制等应用。
3. 晶体管晶体管是一种电子管，主要用于放大和开关电路。
了解晶体管的工作原理以及不同类型的晶体管的特点对于电子电路的设计与分析非常重要。
三、电子测量与仪器1. 示波器示波器是常用的电子测量仪器，可以用来显示电压信号的波形。
了解示波器的使用方法以及如何正确读取示波器的测量结果对于电路实验和调试非常重要。
2. 多用表多用表是一种常见的电路测量仪器，可以测量电压、电流和电阻等参数。
学会使用多用表进行电路测量对于电子工程师来说必不可少。
四、电机与传感器1. 电机电机是将电能转化为机械能的装置，广泛应用于工业和家电领域。
了解不同类型的电机以及其原理和工作特点对于电机的选择和应用至关重要。
电工电子仪器仪表简介[78页]
![电工电子仪器仪表简介[78页]](https://img.taocdn.com/s3/m/fb0b5b75cfc789eb172dc86e.png)
别注意安全，避免触电；③在完成测量操作后，务必断开表笔与被测电路的连 接。
观看视频
电工电子仪器仪表简介
1. 数字万用表
UT58A型数字万用表数字万用表操作
3、交流电流的测量
① 将黑表笔插入万用表的“COM”插孔（万用表的公共极插孔），红 表笔插入“μA mA”或“A”插孔； ② 将转换开关置于“A～”交流电流档，并选择一合适的量程，若不 能估计电流的大小，应从高档量程开始测量； ③万用表应与被测元件(或被测对象)串联进行测量。为保护人身安全， 在连线或拆线时，必须先关闭电源后，再进行连线、拆线操作；
注意：①不要输入高于1000V的电压；②测量高于24V的交流电压时，要特别
注意安全，避免触电； ③在完成测量操作后，务必断开表笔与被测电路的连接。
观看视频
电工电子仪器仪表简介
1. 数字万用表
UT58A型数字万用表数字万用表操作
2、直流电压的测量
① 将黑表笔插入万用表的“COM”插孔（万用表的公共极插孔），红 表笔插入“V/Ω”插孔； ② 将转换开关置于“ V ”直流电压档，选择一个合适的量程，在不 确定输入电压大小时，选择最大量程。万用表与被测元件(或被测对 象)并联进行测量； ③ 红表笔接高电位端，黑表笔接低电位端，从显示器上直接读取被 测电压值； ④ 测量电压时，仪表的输入阻抗约为10MΩ，因此在高阻抗电路的测 量中会引起测量误差。大部分情况下，如果电路阻抗在10KΩ以下， 误差可以忽略不计（0.1﹪或更低）。
观看视频
电工电子仪器仪表简介
1. 数字万用表
UT58A型数字万用表数字万用表操作
4、直流电流的测量
常用电工仪表及测量
多数功率表是根据电动式仪表的工作原理来测量电路功率的。
功率表的选择
在选择功率表时, 首先要考虑的是功率表的量程, 必须使其电流量程能允许通过负载电流, 电压量程能承受负载电压。
功率表的使用
1
功率表的正确接线。
2
电动式功率表指针的偏转方向是由通过电流线圈的电流方向决定的, 如果改变其中一个线圈中电流的方向, 指针就将反转。
02
按测量对象的种类分类, 主要有电流表(又分安培表、 毫安表、 微安表)、 电压表(又分为伏特表、 毫伏表等)、 功率表、 频率表、 欧姆表、 电度表等。
03
按被测电流种类分类, 有直流仪表、 交流仪表、 交直流两用仪表。
01
按使用方式分类, 有安装式仪表和可携式仪表。
02
按仪表的准确度分类, 指示仪表的准确度可分为 0.1、 0.2、 0.5、 1.0、 1.5、 2.5、 5.0七个等级。 仪表的级别即仪表准确度的等级。
3
2
1
图 2.4 电流表扩大量程电路
电流表
01
电流表的工作原理。
02
电流表有磁电式、 电磁式、 电动式等类型, 它们被串接在被测电路中使用。仪表线圈通过被测电路的电流使仪表指针发生偏转, 用指针偏转的角度来反映被测电流的大小。
03
并联电阻起分流作用, 称为分流电阻或分流器, 如图 2.4所示。
图 2.3 电动式仪表的结构
电动式仪表的优点: 适用于交直流测量, 灵敏度和准确度比用于交流的其他仪表高, 可用来测量非正弦量的有效值。
01
电动式仪表的缺点: 标度不均匀, 过载能力差, 读数受外磁场影响大。
02
2.2.2 测量仪表的选用
电工与电子技术实验指导-第一章-常用电工电子仪表仪器的使用全篇
开启直流稳压电源带灯开关，两路输出插孔均有电压输出。 (1)将“电压指示切换”开关拨至左侧，直流指针式电压表
(量程为30 V)指示出U}。的电压值(取决于“输出选择” 开关的位置);将此开关拨至右侧，则电压表指示出UB口。
上一页 下一页 返回
1. 2 DGJ一2型电工电子实验装置 的使用
1.用途
上一页 下一页 返回
1. 1万用表
能精确地测量电流、电压、电阻等参量。 2.性能 DT一830万用表的主要性能指标见表1.1。 3.面板图 DT一830万用表面板结构图如图1. 2所示。 面板中各部分功能如下: (1)电源开关POWER。开关置于“ON”时，电源接通;
置于“OFF"时，电源断开。 (2)功能量程选择开关。完成测量功能和量程的选择。
4. DT - 830万用表的使用 (1)测量电压。将功能量程选择开关拨到“DCV”或“ACV”
区域内恰当的量程挡，将电源开关拨至“ON”位置，这时即 可进行直流或交流电压的测量。使用时将万用表与被测线路 并联。注意由“V ”及“COM”两插孔输入的直流电压最大 值不得超过允许值另外应注意选择适当量程，所测交流电压 的频率在45 Hz ~ 500 Hz范围内。
(2)调节“输出粗调”波段开关和“输出粗调”多圈电位器 旋钮，可平滑地调节输出电压，调节范围为0一30 V(分三 挡量程切换)，额定电流为1 A 。
(3)两路输出均设有软截止保护功能。 (4)恒流源的输出与调节。将负载接至“恒流输出”两端，
开启恒流源开关，指针式毫安表即指示输出恒流电流值，调 节“输出粗调”波段开关和“输出细调”多圈电位器旋钮， 可在三个量程段(满度为2 mA , 20 mA和200 mA)连续 调节输出的恒流电流值。 本恒流源虽有开路保护功能，但不应长期处于输出开路状态。
电路与电子知识_常用电工电子仪器仪表简介
上一页
3.2.3 常用电量的测量
1. 电流的测量 （1）直流电流的测量
测量直流电流一般用磁电式仪表。测量时电流表必须串联在电路中， 因为电流表内阻很小，如果不慎把电流表并接在负载两端，电流表将因流 过很大的电流而烧毁。
由于测量时，电流表是串接在被测电路中的，为了减少对被测电路工作 状态的影响，要求电流表的内阻越小越好，否则将产生较大的测量误差。
3. 仪表的机械零位校正
大多数指针式仪表设有机械零位校正，校正器的位置通常装设在指针 转轴对应的外壳上，当线圈中没有电流时，指针应指在零的位置。如果指 针在不通电时不在零位，应当调整校正器旋钮改变游丝的反作用力矩使指 针指向零点。仪表在校正前要注意仪表的放置位置必须与该表规定的位置 相符。如规定位置是水平放置，则不能垂直或倾斜放置，否则仪表指针 可能不是指向零位，这不属于零位误差。只有在放置正确的前提下 再确定是否需要调零，并且保证在全部测量过程中仪表都放置 在正确位置，以保证读数的正确性。
阻与仪表内阻二者可以相比较（例如处于同一数量级或只差一个数量级） 时显得特别重要，以便减少仪表接入误差。
3.仪表与被测量的联接 测量直流量必须把正、负端分辨清楚，“+”
端与电路正极性端相联接，“-”端与电路负极性端相联接，不能反接，以防 反偏而打坏指针。测量交流量应注意电路的相线和零线，从保证仪表和人 身的安全角度考虑联接方式。虽然从原理上说一般无极性要求，有时考虑 到屏蔽和安全需要，通常把仪表黑端钮（公共端或用“*”表示端）“*” 与电路中性端（或地端）相连，而把红端钮（用～表示端）与
上一页
3.2.2 指针式仪表测量中应该注意的一般问题
1. 刻度
各种指针式仪表，不论是磁电式、电磁式还是电动式仪表，都采 用面板刻度方式显示读数。根据不同的测量原理，面板上的刻度有的是 均匀的，有的是不均匀的，例如磁电式仪表指针的偏转角α=RI （R为仪 表结构常数），即与电流的大小成正比，面板上的刻度是均匀的：而电磁 式仪表指针的偏转角α=RI2，即与电流的平方成正比，在同一量程内，起始 段电流越小，刻度越密，后面电流越大，刻度越稀。再如电动式仪表，它 有两个线圈，若是用于测量电流或电压，由于指针的偏转角度α与通过两 线圈的电流的乘积成正比，则面板刻度一定与上例一样是非线性的；若用 于测量功率，而功率 P=UI（对于交流来说 P=UIcosΦ），这时一个线圈 通电压，一个线圈通电流，从而使指针偏转角度α与功率 P 成正比， 因此面板上功率刻度是线性均匀的。为了使面板显示清晰，非均匀 刻度在起始段无刻度（0点除外），只在某一量值之上才开
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在电测量领域中，指示仪表的种类最多，具体分类方式介绍 如下。 （1）按内部测量机构的结构和工作原理分
有磁电系、电磁系、电动系、感应系、静电系等 类型。
（2）按被测电量的性质分 有电流表、电压表、功率表、电度表、欧姆表、相位表以及 其他多用途的仪表，例如万用表等。 （3）按被测量的种类分 有直流仪表、交流仪表和交直流两用仪表。 （4）按仪表取得读数的方法分 有指针式、数字式和记录式等。 （5）按准确度等级分 有0.1、0.2、0.5、1.0、1.5、2.5、和5.0等七级。一般0.1和0.2级 仪表用作标准仪表；0.5级至1.5级的仪表用于实验和实训时的电测 量；1.5级至5.0级仪表用于工程测量。 （6）按使用方式及使用条件分 可分为安装式仪表和可携式仪表，及A、A1、B、B1与C 共五组。
（2）比较式仪表 比较式仪器是将被测量与相应的标准量进行比较的仪表。
如各类电桥、电位差计等。其点是灵敏度和准确度都很高， 一般用于高精度测量或校对指示仪表。 （3）其他电测量仪表
常见的电测量仪表还有数字式仪表、记录式仪表及用来扩大仪 表量程装置的仪表，如分流器、测量用互感器等。这里只介绍指示 式仪表。
电路与电子知识常用电 工电子仪器仪表简介
2020年6月5日星期五
3.1 电测量指示仪表简介
在工程实际的自动控制系统中，通常是根据被控制 对象的各种电信号来对其实施自动控制的。电测量就是通过 借助各种电工电子仪器仪表，应用科学的测量技术对电路中的 电流、电压、电功率及电能等物理量进行测量。
3.1.1 常用电工电子仪器仪表的基本知识 1.电工电子测量仪表分类
仪表量程的选择应根据测量值的可能范围确定。被测量值范 围较小要选用较小的量程，这样可以得到较高的准确度。
•例：
根据被测量值的大小选择合适量程
有两只毫安表，量程分别为I1m=200mA和I2m=50mA，两表准确度等级均 为1.0级，用来测量40mA的电流，则测量结果中可能出现的最大相对误差为： 对于量程为200mA的毫安表，可能产生的最大绝对误差△I1m为：
（7）按防御外界磁场或电场的性能分 有Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级。
（8）按外壳防护性能分 可分为普通式、防尘式、防溅式、防水式、水密式、气密式 、
隔爆式等七种。
以上介绍的指示仪表分类方法，从不同角度反映了指示仪表的 各种技术性能。在指示仪表的表面标度盘上，通常都标有一些标志 符号来表明有关的技术性能，常见的表面符号及含义见下表：
因此，用此表测40mA的电流可能产生的最大相对误差
为：
对于量程为50mA的毫安表，可能产生的最大绝对误差△I2m为：
因此，用此表测40mA电流可能产生的最大相对误差
为：
由以上计算可以看出，用的200mA毫安表测40mA电流比用50mA的毫安表 所测得的结果具有更大的最大相对误差。即量程选择对测量结果的准
确度有很大影响。
•例：
对于同一只仪表，被测量值越小，其测量时准确性就越低
在正常情况下用0.5级量程为 10A 的安培表来测量 8A 电流时，可
能产生的最大相对误差
为：
而用它来测量 1A 电流时，则可能产生的最大相对误差
为：
由此可见对于一只确定的仪表，测量值越小，其测量时准确性越低。因 此在选择量程时，应尽量使被测量的值接近于满标值。另一方面，也要防 止超出满标值而使仪表受损。因此可取被测量值为满标值的2/3左右。最 少也应使被测量的值超过满标值的一半。当被测电流大小无法估计时， 可用多量程仪表先置于大量程档，然后根据仪表的指示调整量程，
2. 电磁系仪表
电磁系测量机构如图1.3.2所示，它属于推斥式类型。 电磁系测量机构具有结构简单、过载能力强与交直流两用等优点。它的缺 点是刻度不均匀，测量机构本身的磁场较弱，易受外磁场影响，以致准确度不高。
具有这种测量机构的仪表通常为0.5级～2.5级。
•3. 电动系仪表
• 电动系测量机构 如图1.3.3所示。
使用环境和测量条件选择仪表的型式。如配电盘、开关板上仪表板 所用仪表等采用垂直安装方式，而实验室大多选用水平放置方式。 2. 准确度选择
在使用仪表时，必须合理地选择仪表的准确度。准确度等级为 0.1和0.2级的仪表通常作为标准表以校正其他仪表。实验室一般用0.5 ～1.5级仪表。生产部门作监视生产过程的仪表一般为1.0～2.5级。准 确度等级为5.0级的仪表，通常只在组合式或多用途仪表上才使用。 3. 量程选择
仪表名称 电流表 电压表 功率表 欧姆表 电度表
被测量 电流 电压 电功率 电阻 电能
符号 A 、mA、µA mV、V、kV W、kW Ω、MΩ kWh
测量单位 安培、毫安、微安 毫伏、伏特、千伏 瓦特、千瓦 欧姆、兆欧 度（千瓦时）
3.1.2 电测量指示仪表结构原理简介
电测量是利用仪表中通入电流后产生的电磁作用力驱动 指针偏转。指示式仪表除驱动装置、反作用装置和阻尼装置外， 还有指针和刻度盘构成的读数装置，以及起保护作用的外壳和装 在外壳上的校正器（调节螺丝等）。在实用中应用最广、数量最 大的是指示式仪表。
•1. 磁电系测量机构 • 磁电系测量机构如图1.3.1所 示。
• 磁电系测量机构具有准确度高 、刻度均匀、阻尼强与消耗能量小 等优点，可制成0.1～0.5级的仪表。 它的缺点是只能用来测量直流，而 且结构复杂，价格较贵，过载能力 小。
•图1.3.1
• 目前用来测量直流量的仪表， 测量机构几乎全是磁电系的。
电工电子仪表的种类繁多，分类方法也互不相同。按照电工电 子仪表的结构和用途常可分为三种。 （1）电测量指示仪表
电工测量仪表中，凡利用电磁力使其机械部分动作，并用指针 或光标在刻度盘上指示出被测量值大小的仪表就称作电测量指示 仪表，是属于直读式仪表。各种交直流电流表、电压表以及万 用表等都是指示仪表。
• 电动系测量机构 具有准确度高、使用范 围广等优点，一般可制 成0.2～1.0级的仪表。 它不仅可测量交直流的 电流和电压，还可测量 交流电的功率。它的缺 点是自身功率较大，过 载能力小，且价格较贵
•图1.3.2
图1.3.3
。
3.2 电工测量仪表的选择与使用
3.2.1 仪表选择
1. 类型选择 各种仪表的选择除了根据用途选择仪表的种类外，还应根据
