电阻的测量方法及原理.docx
电阻的测量方法(原理)
限流电路
电路图
S 接通前滑片的位置 P 位于左端，使测量电路电压为零 P 位于左端，使测量电路电压最小
电压变化范围
0～U（变化范围大，且从 0 开始）
Rx＋RxR0U～U（变化范围小，且不能从 0 开始）
电能损耗
（2）描绘出 U－I 图象，利用图象的斜率求出 Rx． （二）伏安法变式：两电压表或者两电流表测电阻（伏伏法、安安法）
常见电路有如图 （甲）、（乙）、（丙）、（丁）所示的四种：
（1）在（甲）、（乙）两个电路中，如果已知电压表 V1 或电流表 A1 和 A2 的内阻可以求出 Rx 的阻值，如果将 Rx 换 为已知电阻，则可以测量电压表 V1 或电流表 A1 的内阻（电流表 A2 的内阻已知）． （2）在（丙）、（丁）两个电路中，如果已知电流表 A2 或电压表 V1 和 V2 的内阻可以求出 Rx 的阻值，如果将 Rx 换 为已知电阻，则可以测量电流表 A2 或电压表 V2 的内阻（电压表 V1 的内阻已知）． 二、半偏法 1、电流半偏法 （1）实验原理如图 1 所示，其中 R 为电位器（或滑动变阻器），R′为电阻箱，G 为待测电表。 （2）实验操作顺序
电阻的测量
一、伏安法及其变式
（一）伏安法
1．原理：欧姆定律 R = U I
2．电路选择及误差
（1）测量电路（电流表内、外接法）的比较与选择
比较项目
电流表内接法
电流表外接法
电路
误差来源
电流表的分压
测量结果 R 测＝U/I＞Rx，偏大 适用条件 Rx≫RA（测大电阻） （2）控制电路（滑动变阻器的接法）的比较与选择
两式相除得： RX = R R1 R2
高中电学实验第一讲：电阻的测量方法及原理
高中电学实验第一讲：电阻的测量方法及原理一、伏安法测电阻1、电路原理“伏安法”就是用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I,再根据欧姆定律求出电阻 R= U/I 的测量电阻的一种方法。
电路图如图一所示。
如果电表为理想电表，即 R V=∞，R A=0用图一（甲）和图一（乙）两种接法测出的电阻相等。
但实际测量中所用电表并非理想电表，电压表的内阻并非趋近于无穷大、电流表也有内阻，因此实验测量出的电阻值与真实值不同，存在误差。
如何分析其误差并选用合适的电路进行测量呢？若将图一（甲）所示电路称电流表外接法，（乙）所示电路为电流表内接法，则“伏安法”测电阻的误差分析和电路选择方法可总结为四个字：“大内小外”。
2、误差分析（1）、电流表外接法由于电表为非理想电表，考虑电表的内阻，等效电路如图二所示，电压表的测量值 U 为ab间电压，电流表的测量值为干路电流，是流过待测电阻的电流与流过电压表的电流之和，故：R测 = U/I = Rab = (Rv∥R)= (Rv×R)/(Rv+R) < R(电阻的真实值)可以看出，此时 R测的系统误差主要来源于 Rv 的分流作用，其相对误差为δ外= ΔR/R = (R-R测)/R = R/(Rv+R)（ 2）、电流表内接法其等效电路如图三所示，电流表的测量值为流过待测电阻和电流表的电流，电压表的测量值为待测电阻两端的电压与电流表两端的电压之和，故：R测 = U/I = RA+R > R此时R测的系统误差主要来源于RA的分压作用，其相对误差为: δ内= ΔR/R = (R测-R)/R = RA/R综上所述，当采用电流表内接法时，测量值大于真实值，即"大内"；当采用电流表外接法时，测量值小于真实值，即“小外”。
3、电路的选择（一）比值比较法1、“大内”：当 R >> RA 时，，选择电流表内接法测量，误差更小。
电阻应变测量原理及方法
电阻应变测量原理及方法一、引言二、原理电阻应变测量的基本原理是通过电阻的电阻值随应变变化的特性来测量物体的应变。
当物体受到应变作用时，其几何尺寸发生变化，从而导致电阻值发生变化。
电阻应变测量利用电阻的电阻-温度特性来实现对应变的测量。
具体原理如下：1.电阻温度特性电阻的电阻值与温度呈线性关系，即随温度的升高，电阻值增大；随温度的降低，电阻值减小。
这是因为当温度升高时，导体的电阻率会随之增加，从而导致电阻值的增加。
2.应变-温度关系物体的应变与其温度变化是呈线性关系的，即随应变的增大，温度也相应增大，反之亦然。
这是因为物体在受到应变作用后，其内部会产生应变能，从而导致温度的升高。
基于以上两个关系，可以得出如下结论：当物体受到应变作用时，其温度变化会引起电阻值的变化。
通过测量电阻值的变化，可以估算物体受到的应变。
三、方法1.谐振法谐振法是一种常用的电阻应变测量方法，它基于电阻的电阻值与温度的线性关系。
具体步骤如下：（1）将测量物体固定在一个适当的位置上，使其受到应变作用。
（2）在物体上安装一个电阻应变片，电阻应变片的电阻值随着物体受到应变作用发生变化。
（3）将电阻应变片连接到一个恒频振荡器上，使其获得一个特定频率的激励信号。
（4）通过调节激励信号的频率，使得振荡器与电阻应变片共振。
（5）测量电阻应变片上的共振频率，并根据电阻的温度特性，计算出物体受到的应变。
2.电桥法电桥法是另一种常用的电阻应变测量方法，它基于电阻应变片的电阻值与温度的线性关系。
具体步骤如下：（1）将测量物体固定在一个适当的位置上，使其受到应变作用。
（2）在物体上安装一个电阻应变片，电阻应变片的电阻值随着物体受到应变作用发生变化。
（3）将电阻应变片与一个标准电阻相连接，组成一个电桥电路。
（4）通过调节电桥电路中的电阻，使电桥达到平衡状态。
（5）测量电桥电路中电阻值的变化，并根据电阻的温度特性，计算出物体受到的应变。
3.数字化方法随着科技的进步，电阻应变测量逐渐向数字化和自动化方向发展。
电阻法检测原理
电阻法检测原理电阻法是一种常用的物理测量方法，可以用来测量电阻或导体中的电流、电压、电功率等参数。
它基于欧姆定律，即电流与电压成正比，与电阻成反比的原理。
本文将详细介绍电阻法的检测原理及其应用。
一、原理介绍电阻法是通过利用物体的电阻特性来进行测量的方法。
根据欧姆定律，电流I经过电阻R时，电压V与电阻R之间存在以下关系：V = IR。
因此，通过测量电流和电压的数值，可以计算出电阻的值。
二、电阻测量方法1. 两线法两线法是最简单常用的电阻测量方法。
它通过将被测电阻与一个标准电阻串联，然后测量总电阻和标准电阻的电压，从而计算出被测电阻的值。
2. 电桥法电桥法是一种更为精确的电阻测量方法。
它利用电阻与电流、电压之间的关系，通过调节电桥的平衡状态来测量未知电阻的值。
常见的电桥有维登斯特恩电桥和韦斯通电桥等。
3. 四线法四线法是一种用来测量低电阻的方法。
由于导线的电阻会对测量结果产生影响，四线法通过独立供电和测量电路，可以排除导线电阻的影响，提高测量的准确性。
三、电阻测量的应用1. 电阻测量在电子行业中应用广泛。
通过测量电路中的电阻，可以确定元器件的工作状态及其参数，如电流、电压等。
2. 电阻测量在材料科学中的应用也很重要。
通过测量材料的电阻，可以了解材料的导电性、特性及其内部结构等信息。
3. 电阻测量在工业生产中有着重要的作用。
通过测量设备的电阻，可以判断设备的正常工作状态，及时发现故障并采取修复措施。
四、电阻测量的注意事项1. 在进行电阻测量时，应确保电路中没有其他电流或电压的影响，以保证测量结果的准确性。
2. 在使用电桥法进行测量时，需要注意调节电桥使其达到平衡状态，以获得较为精确的测量结果。
3. 在进行低电阻测量时，应使用专用的四线法仪器，避免导线电阻对测量结果的影响。
五、总结电阻法作为一种重要的测量方法，以其简单可靠、广泛应用的特点，被广泛应用于各个领域。
通过对电流、电压和电阻之间的关系进行测量，可以获得丰富的物理信息。
电阻测量报告
电阻测量报告引言：电阻是电学中非常重要的一个物理量，它决定了电路中的电流和电压的关系。
在实际应用中，电阻的测量是一项基础而且关键的任务。
本报告将探讨电阻测量的原理、方法以及常见的测量误差，并提供一些改进措施，以便能够更准确地进行电阻测量。
一、电阻测量原理电阻是导体对电流流动的阻碍，是单位电压下通过导体的电流大小。
电阻的单位是欧姆(Ω)，常用示波器、电阻箱等仪器来测量。
在电路中，常使用欧姆定律来计算电阻的大小：R=U/I，其中R表示电阻值，U表示电压，I表示电流。
二、电阻测量方法1. 串联法测量：将待测电阻与一个已知电阻串联起来，接入电路中。
通过测量整个电路中的电流和电压，结合欧姆定律计算出电阻值。
2. 并联法测量：将待测电阻与一个已知电阻并联起来，接入电路中。
通过测量整个电路中的电流和电压，运用并联电阻的计算公式，计算出待测电阻的阻值。
三、电阻测量误差1. 仪器误差：任何测量仪表在制造过程中都会存在一定的误差。
检验仪器的准确性和精确度对于电阻测量至关重要。
2. 温度影响：电阻值与温度密切相关。
电阻在不同温度下有不同的阻值，因此在测量中需要注意温度的影响。
3. 导线阻值：电阻测量过程中使用的导线也会有一定的电阻值。
这种电阻值可能会对测量结果产生一定的影响。
四、改进措施1. 温度补偿：了解电阻值与温度之间的关系，可以通过查阅相关资料，了解电阻的温度系数，从而进行相应的校正。
2. 优质导线：使用低电阻率的优质导线，以减少导线阻值对测量结果的影响。
3. 定期校准：定期校准测量仪器，确保其准确性和精确度。
结论：电阻测量在电路设计和实验室研究中起着至关重要的作用。
通过正确选择测量方法、注意测量误差及其产生的原因，并采取相应的改进措施，能够提高电阻测量的准确性和精确度，有效地进行各种电阻测量工作。
总结：本报告探讨了电阻测量的原理、方法和常见误差，提供了改进措施以提高测量的准确性。
通过识别并解决电阻测量过程中的问题，能够确保电路设计和实验室研究的可靠性和精确性。
8测电阻的方法及原理
8测电阻的方法及原理电阻是指阻碍电流通过的元件，它是电路中常用的被动元件。
测量电阻的目的是为了了解其阻碍电流的程度，以及判断是否符合预期的设计要求。
下面将介绍几种常见的测量电阻的方法以及原理。
1. 欧姆表法欧姆表是专门测量电阻的仪器，它的原理基于欧姆定律，即电阻与通过其的电流成正比，与两端的电压差成反比。
欧姆表通过在待测电阻两端加上电压，然后测量通过电阻的电流来间接计算电阻值。
欧姆表分为模拟式和数字式，但其原理是相同的。
2. 桥式测量法桥式测量法是一种精确测量电阻的方法，常见的有维尔斯顿桥、惠斯顿桥和魏恩桥等。
以维尔斯顿桥为例，它的原理基于电阻的串、并联关系和基尔霍夫定律。
维尔斯顿桥由四个电阻分支组成，两端分别接在待测电阻的两端，使得维尔斯顿桥中的电压为零。
通过调节已知电阻、电感或电容等分支，使得维尔斯顿桥平衡时，可以计算出待测电阻的阻值。
3. 反接法反接法是一种简单直接的测量电阻的方法。
原理是将待测电阻与另一个已知电阻直接串联或并联，然后根据串并联电阻的公式计算待测电阻的阻值。
例如，将待测电阻与已知电阻串联，然后将电路接入电源，测量串联电阻的电压和电流，根据欧姆定律计算待测电阻的阻值。
这种方法适用于较低的测量精度要求。
4. 调零法调零法是一种基于已知电阻与待测电阻相等时，电流表示零的方法。
原理是通过调节电位器或调整仪表的零点，使得待测电阻与已知电阻相等时，电流表示为零。
这种方法相对简单易行，适用于较低阻值的测量。
5. 脉冲计数法脉冲计数法是一种比较精确的测量小阻值的方法。
原理是通过通过被测电阻的方波脉冲，根据脉冲宽度及频率计数，来计算电阻值。
通常需要使用示波器或计数器等仪器进行测量。
6. 四端子法四端子法是一种用于测量低阻值的方法。
原理是通过一个恒流源提供稳定电流，通过一个测量电压的仪表测量电压降，然后根据欧姆定律计算电阻值。
该方法能够消除线路电阻对测量结果的影响，具有较高的精度。
总之，测量电阻的方法有很多种，选择合适的方法需要根据测量要求、设备条件以及需要测量的电阻阻值范围来确定。
8种测电阻的方法及原理
8种测电阻的方法及原理
1. 串联法测电阻原理：将未知电阻与已知电阻依次串联，通过测量串联电阻的电压和电流，利用欧姆定律推算出未知电阻的值。
2. 并联法测电阻原理：将未知电阻与已知电阻依次并联，通过测量并联电阻的电压和电流，利用欧姆定律推算出未知电阻的值。
3. 桥式测电阻原理：使用电阻桥电路进行测量，通过调节桥路平衡，使得平衡时电流或电压为零，从而推算出未知电阻的值。
4. 电容法测电阻原理：利用电容器充电和放电的特性，结合电阻和电容关系式，测量电容器充电或放电的时间，推算出未知电阻的值。
5. 瞬态法测电阻原理：通过在电阻上施加脉冲电压或电流，测量电阻上的响应信号，利用信号的幅度与电阻值之间的关系，推算出未知电阻的值。
6. 温度系数法测电阻原理：利用电阻器的温度系数特性，测量电阻器在不同温度下的阻值变化，推算出未知电阻的值。
7. 信号发生器法测电阻原理：使用信号发生器产生一定频率和振幅的信号，通过测量电阻器对信号的阻抗作出判断，推算出未知电阻的值。
8. 数字电桥法测电阻原理：利用数字电桥仪器进行测量，通过调节电桥平衡，测量电桥上的电阻差值，推算出未知电阻的值。
电阻测量的6种方法
电阻测量的6种方法一、电压法测量电阻电压法是最常用的电阻测量方法之一。
该方法基于欧姆定律，即U=IR，其中U为电压，I为电流，R为电阻。
在测量电阻时，通过施加一个已知的电压，然后测量通过电阻的电流，根据欧姆定律可以计算出电阻的值。
这种方法简单易行，适用于各种电阻测量。
二、电流法测量电阻电流法是另一种常用的电阻测量方法。
该方法基于欧姆定律，同样使用U=IR的公式，但是在测量时，通过施加一个已知的电流，然后测量电阻两端的电压，根据欧姆定律计算出电阻的值。
和电压法相比，电流法的原理相同，但是测量方式不同，适用于不同的情况。
三、桥式测量法桥式测量法是一种精确测量电阻的方法。
该方法使用了电桥的原理，通过调节电桥的参数，使得电桥平衡，即电流通过电桥为零。
通过测量电桥平衡时的参数值，可以计算出未知电阻的值。
这种方法适用于需要高精度测量电阻的情况，例如在实验室中进行科学研究。
四、电位差法测量电阻电位差法是一种基于电势差测量电阻的方法。
该方法利用了电阻两端的电势差与电流的关系，通过测量电阻两端的电势差和电流的值，可以计算出电阻的值。
这种方法适用于需要测量小阻值的情况，例如测量电路中的接触电阻。
五、电磁感应法测量电阻电磁感应法是一种利用电磁感应现象测量电阻的方法。
该方法通过改变电阻中的电流，产生磁场，然后测量磁场的变化情况，从而计算出电阻的值。
这种方法适用于需要非接触测量电阻的情况，例如在高温或高压环境中进行测量。
六、温度补偿法测量电阻温度补偿法是一种校正电阻测量误差的方法。
由于电阻的值和温度有关，当温度发生变化时，电阻的值也会发生变化。
为了减小温度对测量结果的影响，可以通过测量电阻和环境温度的值，进行温度补偿计算，从而得到准确的电阻值。
这种方法适用于需要精确测量电阻的情况，例如在工业生产中的质量控制。
电阻测量有多种方法，可以根据实际需要选择合适的方法进行测量。
无论是使用电压法、电流法还是其他方法，关键是根据测量对象的特点和要求，选择合适的测量方法，并进行准确可靠的测量。
8种测电阻的方法及原理
8种测电阻的方法及原理
测电阻的方法有很多种，以下列举8种常见的方法及其原理：
1. 电表测量法：使用电表测量电阻值，通过测量电流和电压的关系来计算电阻值。
电表将电流经过待测电阻后，测量电压的大小，再根据欧姆定律计算电阻值。
2. 桥式测量法：使用维尔斯通电桥或韦恩电桥等测量仪器进行测量。
通过调节桥路中的电流、电压或电阻，使桥路平衡，根据其平衡条件计算出待测电阻的值。
3. 相位差测量法：使用交流信号测量待测电阻的相位差。
相位差测量仪器将输入的交流信号分成两路，经过待测电阻和标准电阻后，再通过相位差计算待测电阻的阻值。
4. 双电压源法：在待测电阻两端接入两个不同电压源，通过测量两个电压源之间的电压差和流过待测电阻的电流，计算出电阻值。
5. 恒流法：通过串联一个恒定电流源和待测电阻，测量电压降，再根据欧姆定律计算电阻值。
该方法适用于较小的电阻值测量。
6. 差动测量法：通过测量两个电阻之间的电压差和电流，计算出待测电阻值。
该方法避免了测量电源电压的误差。
7. 瞬态法：待测电阻两端加一个瞬态电压源，测量电阻两端的电压响应时间，再根据响应时间计算电阻值。
8. 气体放电法：通过加大电压，使待测电阻发生放电，测量电流和电压的关系，计算电阻值。
这种方法通常适用于较高阻值的电阻。
电阻测量的10种方法图解
电阻测量的10种方法图解在电子维修中经常需要测量电阻的阻值。
一般广泛采用的都是用万用表来测量，但量出的结果有一定的误差。
如果需要精确测量可以采用电桥测量。
由于在维修中很少会用到电桥，再之万用表测量虽然精度不是很高但也够用了。
欧姆表测电阻1、欧姆表的结构、原理它的结构如图1，由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。
R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。
欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。
当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R内+RX）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。
2．使用注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。
（2）多用表上的红黑接线柱，表示＋、－两极。
黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。
（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近。
（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。
（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF档。
伏安法测电阻1．原理：根据部分电路欧姆定律。
2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。
（如图3）（1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。
其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。
电阻的实验原理
电阻的实验原理电阻是电流通过时所遇到的阻碍，它是电路中重要的元件之一。
在实际应用中，了解电阻的实验原理对于工程师和研究人员来说是至关重要的。
本文将介绍电阻的实验原理，包括电阻的定义、实验方法和相应的实验装置。
一、电阻的定义电阻是一个物理量，用来描述电流通过时所遇到的阻抗大小。
一般用字母"R"表示，单位是欧姆（Ω）。
电阻是由导体的材料、长度、横截面积以及温度等因素决定的。
二、电阻的实验方法为了测量电阻，常用的实验方法有电桥法、串联法和并联法。
下面将介绍其中的两种方法。
1. 电桥法电桥法是一种精确测量电阻的方法。
它基于电桥平衡原理，通过调节电桥中的各个元件，使电流在电桥两侧平衡，从而得到准确的电阻值。
实验中，我们可以使用一个维尔斯通电桥，它由四个电阻组成，分别记为$R_1, R_2, R_3$和$R_4$。
通过调节$R_3$和$R_4$的阻值，使电桥平衡，即两个电桥端点的电位相等。
这时，我们可以根据电桥中各个元件的阻值关系，计算出待测电阻$R_x$的数值。
2. 串联法和并联法串联法和并联法是一种简单直接的电阻测量方法。
在串联法中，待测电阻与已知电阻串联连接，通过测量整个电路的总电阻和已知电阻的阻值，计算出待测电阻的数值。
实验中，我们可以使用一个电阻箱，它通过旋转电阻箱上的旋钮来改变电阻的阻值。
首先，将待测电阻与电阻箱串联连接，然后调节电阻箱的阻值，直到整个电路的总电阻达到平衡状态。
这时，已知电阻和待测电阻的阻值之比即为它们的比例关系。
三、电阻的实验装置为了进行电阻的实验，我们需要一些实验装置。
常见的实验装置有电阻箱、电流表、电压表、导线等。
1. 电阻箱电阻箱是一种容器，内部装有可调节的电阻。
通过改变电阻箱的阻值，可以用来模拟不同的电阻。
2. 电流表和电压表电流表和电压表是两种常用的测量仪器。
电流表用来测量电路中的电流大小，而电压表则可以测量电路中的电压大小。
3. 导线导线是用来连接电阻、电流表和电压表等元件的物质。
电阻的测量(七种方法
电阻的测量(七种方法电阻是描述电流通过时电压下降的程度的物理量，是电路中一种常见的基本器件。
测量电阻是电子工程师、电气工程师等领域中必备的一项基本技能。
下面介绍七种常见的电阻测量方法。
1.欧姆表法欧姆表法是最常用的测量电阻的方法之一、欧姆表的测量原理是通过在待测电阻上施加一个已知电压，并通过表笔引线测量通过电阻的电流来计算电阻值。
欧姆表常用于测量较大的电阻值。
2.桥式法桥式法是一种精确测量电阻值的方法。
桥式法基于维尔斯通电桥原理，通过调节电桥中的电阻，使得电桥平衡，从而获得待测电阻的准确值。
桥式法对精度要求较高的场合下常用。
3.脉冲法脉冲法利用脉冲电信号在电阻上的响应来测量电阻值。
该方法通过测量脉冲信号在电阻上的电压和电流，从而计算出电阻值。
脉冲法通常精度较高，适用于较小的电阻测量。
4.串联换流法串联换流法是一种间接测量电阻值的方法，通常用于测量较大电阻值。
该方法通过串联一个已知电阻和待测电阻，测量它们之间的电压差和电流，利用欧姆定律计算出待测电阻的值。
5.幅差法幅差法是一种电桥测量电阻法的变种。
该方法通过利用两个电桥，其中一个电桥上有待测电阻，另一个电桥为参考电桥，通过比较两个电桥的电压差，得到待测电阻的值。
6.伏安法伏安法是通过测量电阻上的电压和电流来计算电阻值的方法。
该方法通过测量电阻两端的电压和通过电阻的电流来计算电阻值。
伏安法通常适用于较小的电阻测量。
7.万用表法万用表是一种常用的多功能测量仪器，可以用来测量电压、电流、电阻等物理量。
其中，电阻测量是万用表的基本功能之一、通过选择合适的档位和连接电路，可以直接读取电阻值。
总结起来，电阻的测量有欧姆表法、桥式法、脉冲法、串联换流法、幅差法、伏安法和万用表法等七种常见方法。
不同的方法适用于不同的电阻范围和精度要求。
在实际应用中，根据需要选择合适的方法进行电阻测量。
检测电阻的原理应用
检测电阻的原理应用一、电阻简介电阻是电路中常见的一种被动元件，用于控制电流的大小。
电阻的主要作用是限制电流的流动，防止电路出现过大的电流，从而保护其他电子元件。
电阻的特性由其电阻值和功率两个参数来决定。
二、电阻原理电阻的原理是基于欧姆定律，即电流（I）与电压（V）之间的关系可以用以下公式表示：V = I * R其中，V为电压，I为电流，R为电阻值。
三、电阻的测量方法1.恒流法测量：在电路中加入一个已知电流源，通过测量电阻两端的电压来计算出电阻的值。
具体步骤如下：•使用万用表或电压表测量电阻两端的电压；•通过欧姆定律计算电阻的值，即R = V / I。
2.恒压法测量：在电路中加入一个已知电压源，通过测量电阻两端的电流来计算出电阻的值。
具体步骤如下：•使用万用表或电流表测量电阻两端的电流；•通过欧姆定律计算电阻的值，即R = V / I。
3.交流法测量：交流法测量电阻主要用于检测电阻的变化。
常见的交流法测量有如下几种：•通过测量电阻两端的交流电压和电流的相位差来计算电阻的值；•使用交流电桥测量电阻，通过调节电桥平衡来确定电阻的值；•使用LCR表进行电阻测量，它是一种广泛应用于电子工程测试的仪器。
四、电阻的应用1.电路控制：根据电阻的大小，可以控制电路中的电流和电压，实现电路参数的调节和控制。
2.电子设备保护：电阻用于保护电子设备免受过大电流的损害。
例如，为了保护LED灯，我们会在电路中加入适当大小的电阻。
3.信号调节：电阻可以在电路中实现信号的调节，例如变压器中的分压器和电流分流器。
4.测量元件：电阻常常用于测量其他元件的参数，例如使用电阻与电容和电感组成的RC电路来测量频率。
5.温度测量：电阻的电阻值与温度成正比。
利用电阻在温度变化时的电阻变化，可以制作温度传感器。
五、总结通过对电阻的原理和应用的介绍，我们可以看到电阻在电子技术领域中的重要性。
不仅可以用于电路控制和保护，还可以作为测量元件、信号调节和温度测量等方面的应用。
电阻的工作原理和测量技术
电阻的工作原理和测量技术
电阻的工作原理：
电阻是电流通过时产生电压降的一种元件，其工作原理可以用欧姆定律来描述，即电阻的电压与电流之间成正比，即V=IR，其中V表示电阻上的电压，I表示通过电阻的电流，R表示电阻的阻抗。
电阻中的电流流过时，会与阻抗产生作用，从而引起电阻上的电压降。
电阻的测量技术：
常见的电阻测量技术有直接测量法和间接测量法。
1. 直接测量法：使用万用表等测量仪器直接测量电阻的阻抗值。
这种方法主要有以下几种类别：
- DC测量法：通过直流电流来测量电阻的阻抗值，应用范围较广。
- AC测量法：通过交流电流来测量电阻的阻抗值，适用于高频电路的测量。
- 四线法：通过使用四个电极，两个电极输入电流，另外两个电极用于测量电阻器上的电压降，以消除电阻导线的电阻对测量结果的影响。
- 恒流法：通过保持电流恒定，测量电压降来计算电阻值。
2. 间接测量法：通过其他物理量的测量得到电阻值。
这种方法主要有以下几种类别：
- 温度系数法：通过测量电阻器的温度变化和电阻值的变化关系来间接计算电阻值。
- 桥式测量法：使用维尔斯通电桥或韦斯顿电桥等测量电桥来测量电阻值。
- 感应测量法：通过感应法测量线圈电阻值。
以上是电阻的工作原理和常见的测量技术，根据具体情况和需要选择适合的测量方法。
电阻的测量(七种方法
的内阻约为20千欧,电流表的内阻约为10欧,选择能够尽量 减小误差的电路图接线进行实验,读得的各组数据用实心 圆点标于坐标图上(如右图所示). (1 )根据各点表示的数据 描出I-U图线,由此求得该电阻的阻值Rx= 欧 (保 3 2.4 × 10 留两位有效数字). (2)画出此实验的电路原理图.
U(V) 1.37 1.32 1.24 1.20 1.10 1.05
· ·
· ·
· ·
I/
返回
例2. 如图示的电路中，R1 、R2为标准 电阻，测定电源的电动势和内阻时， 如果偶然误差可以忽略不计，则电动 势的测量值 等于 真实值，内阻的测 量值 偏大 真实值，产生误差的原因 是 电流表有内阻 。
例1. 用内阻为3000Ω的电压表和内阻为10Ω的电流表 测电阻，在图甲、乙两种情况下，电压表的示数都是 60V，电流表的示数都是0.2A，则R1的测量值为 300 Ω，真实值是 290 Ω，R2的测量值为 300 Ω，真实值是 333 Ω。
练习 . 用伏安法测电阻，采用电流表内接法和外接 法，测得某电阻Rx的阻值分别为 R1 和R2 ，则所测 的测量值和真实值Rx之间的关系是 （ A ） （A）R1＞ Rx＞R2 （B） R1＜ Rx＜R2 （C）R1＞R2＞Rx （D）R1＜R2＜Rx
返回
1996年上海 4.某同学在做测定小灯泡功率的实验中得到如
下一组U和I 的数据:
编号 1 2 3 4 5 6 7 8
U(V)
0.20
0.60
1.00
1.40
1.80
2.20
2.60
3.00
I(A)
灯泡发 光情况
0.020
0.060
0.100
实验怎么测电阻值的原理
实验怎么测电阻值的原理
测量电阻值的原理基于欧姆定律，该定律描述了电流、电压和电阻之间的关系。
根据欧姆定律，电阻（R）等于电压（V）与电流（I）的比值，即R = V / I。
为了测量电阻值，我们可以使用一个电阻计（也称为欧姆表或电阻表）。
电阻计通过将已知电流通过待测电阻，测量在电阻两端的电压来计算电阻值。
具体测量电阻值的步骤如下：
1. 将电阻计调至电阻测量模式，并确保电阻计已校准。
2. 将待测电阻与电阻计相连，确保连接良好。
3. 通过电阻计产生一个已知的电流，通常为几毫安（mA）或几微安（μA）。
4. 电阻计测量并显示在待测电阻两端的电压。
5. 根据欧姆定律，将测得的电压值除以已知的电流值，即可得到待测电阻的阻值。
需要注意的是，在测量电阻值时，应确保电路处于断开状态，以避免干扰。
此外，对于较小的电阻值，可能需要使用更精确的测量仪器，如四线电阻测量方法，以减少电路导线的电阻对测量结果的影响。
希望这个回答能够满足您的要求，如果您有任何进一步的问题，请随时提问！。
电阻测量的6种方法(一)
电阻测量的6种方法(一)电阻测量的6种直流电桥法•基本原理：根据电桥平衡条件，通过调节电桥的阻值和待测电阻相比较，来测量电阻的方法。
•优点：精度高，稳定性好，适用于较小的电阻测量。
•缺点：测量速度较慢，仪器复杂。
幅相测量法•基本原理：根据测量电桥的幅相差异，间接测量待测电阻的方法。
•优点：测量速度快，适用于较大范围的电阻测量。
•缺点：精度相对较低，受测量频率和环境干扰的影响较大。
恒流测量法•基本原理：通过恒定电流通过待测电阻后的电压变化，来测量电阻大小的方法。
•优点：简单易操作，适用于小电阻和大电阻。
•缺点：受测量电流的稳定性和待测电阻的温度漂移影响。
电压比例法•基本原理：通过测量待测电阻在电路中产生的电压，然后与已知电阻的电压进行比较，来测量电阻大小的方法。
•优点：简单方便，适用于大电阻和接触电阻的测量。
•缺点：精度相对较低，受电源和测量电压的波动影响。
串联电阻法•基本原理：通过将待测电阻与已知电阻串联，测量串联电阻的方法。
•优点：简单易操作，适用于小电阻的测量。
•缺点：受测量电流的波动和串联电阻的分压影响。
电桥法•基本原理：通过调节电桥的各个电阻值，使电桥平衡，然后根据平衡时的电桥条件来测量待测电阻的方法。
•优点：精度高，稳定性好，适用于小电阻和大电阻。
•缺点：仪器复杂，操作要求较高。
以上就是电阻测量的6种常用方法，通过选择合适的方法，我们可以准确地测量电阻的数值。
直流电桥法直流电桥法是一种常用的电阻测量方法，其基本原理是根据电桥平衡条件来测量电阻。
通过调节电桥的阻值和待测电阻进行比较，从而得到待测电阻的数值。
直流电桥法的优点在于精度高、稳定性好，适用于较小范围的电阻测量。
然而，其缺点是仪器复杂，测量速度较慢。
幅相测量法幅相测量法是一种间接测量待测电阻的方法，其基本原理是根据测量电桥的幅相差异来推导待测电阻的数值。
幅相测量法的优点在于测量速度快，适用于较大范围的电阻测量。
然而，其精度相对较低，受到测量频率和环境干扰的影响较大。
电阻的测量方法及原理

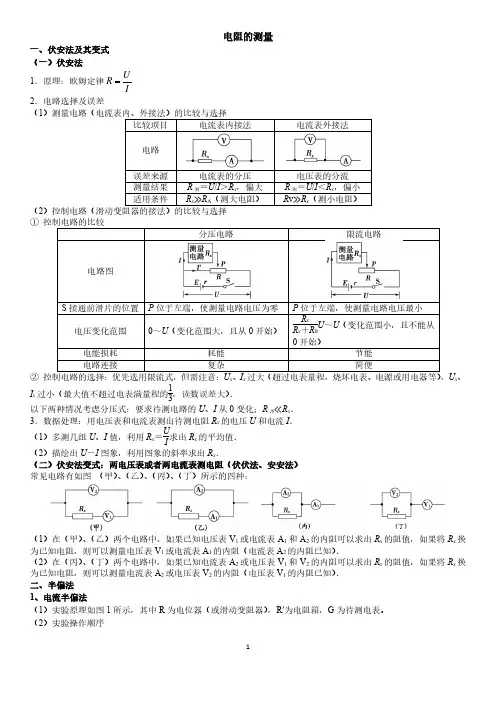

一、电阻的测量方法及原理一、伏安法测电阻1、电路原理“伏安法”就是用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I,再根据欧姆定律求出电阻 R= U/I 的测量电阻的一种方法。
电路图如图一所示。
如果电表为理想电表，即 RV =∞，RA=0用图一（甲）和图一（乙）两种接法测出的电阻相等。
但实际测量中所用电表并非理想电表，电压表的内阻并非趋近于无穷大、电流表也有内阻，因此实验测量出的电阻值与真实值不同，存在误差。
如何分析其误差并选用合适的电路进行测量呢？若将图一（甲）所示电路称电流表外接法，（乙）所示电路为电流表内接法，则“伏安法”测电阻的误差分析和电路选择方法可总结为四个字：“大内小外”。
2、误差分析（1）、电流表外接法由于电表为非理想电表，考虑电表的内阻，等效电路如图二所示，电压表的测量值 U 为ab间电压，电流表的测量值为干路电流，是流过待测电阻的电流与流过电压表的电流之和，故：R测= U/I = Rab = (Rv∥R)=(Rv×R)/(Rv+R) < R(电阻的真实值)可以看出，此时 R测的系统误差主要来源于 Rv 的分流作用，其相对误差为δ外 = ΔR/R = (R-R测)/R = R/(Rv+R)（ 2）、电流表内接法其等效电路如图三所示，电流表的测量值为流过待测电阻和电流表的电流，电压表的测量值为待测电阻两端的电压与电流表两端的电压之和，故：R测 = U/I = RA+R > R此时R测的系统误差主要来源于RA的分压作用，其相对误差为:δ内 = ΔR/R = (R测-R)/R = RA/R综上所述，当采用电流表内接法时，测量值大于真实值，即"大内"；当采用电流表外接法时，测量值小于真实值，即“小外”。
3、电路的选择（一）比值比较法1、“大内”：当 R >> RA 时，，选择电流表内接法测量，误差更小。
“小外”：当 R << Rv 时，，选择电流表外接法测量，误差更小。
电阻的测量原理及实验步骤
单电流表测电阻1思路：只有电流表，没有电压表时，要找各处电压都相等，因此电路要设计成并联原理：并联电路各支路两端电压相等及欧姆定律电路图：步骤：1.用电流表测出通过Rx 的电流记为Ix。
2.再用电流表测出通过R0的电流I，则R两端电压U=IR。
3.因为Rx 与R并联，所以U x =U= IR。
4.根据欧姆定律得：Rx =Ux/Ix= IR/I。
特点：电流表使用两次，两次连接电路。
单电流表测电阻2思路：只有电流表，没有电压表时，要找各处电压都相等，因此电路要设计成并联原理：并联电路电流、电压的关系及欧姆定律实验步骤：1.闭合S1，断开S2，电流表测出R中的电流记为I。
R两端电压U=IR。
2.再闭合S2，Rx与R并联，电流表测干路电流I。
则：Rx中电流Ix=I-I；Rx两端电压Ux= U0=IR。
3. 被测电阻：Rx=Ux/Ix= IR/ （I-I）。
1.闭合S1，断开S2，电流表测出Rx中的电流记为Ix。
2.再闭合S2， R与Rx并联，电流表测干路电流I。
则：R0中电流I=I-Ix；Rx、 R两端电压Ux= U=IR=（ I-Ix）R。
3. 被测电阻：Rx=Ux/Ix= （ I-Ix ）R/ Ix。
单电流表测电阻31.原理：串联电路电压、电流的关系及欧姆定律。
1.闭合开关，滑片移至左端(R0未接入电路)，电流表测出电流I1。
则电源电压U=I1RX。
2.滑片移至右端， RX与R串联，电流表测出电流I 2，则电源电压U=I2（RX+R）3.电源电压不变时， I1RX= I2（RX+R）。
4.被测电阻：RX =I2R/（I1-I2）。
单电压表测量电阻：1电路图：思路：只有电压表没有电流表时，要各处电流都相等，因此电路要设计成串联。
原理：串联电路电压电流的关系及欧姆定律1.用电压表测出RX 两端电压记为UX。
2.再用电压表测出R0两端电压记为U，则通过R、RX的电流I=U/R。
3.被测电阻：R X =UX/I=UXR/U。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻的测量方法及原理一、伏安法测电阻1、电路原理“伏安法”就是用电压表测出电阻两端的电压U,用电流表测出通过电阻的电流I, 再根据欧姆定律求出电阻R= U/I 的测量电阻的一种方法。
电路图如图一所示。
如果电表为理想电表，即R V=∞, R A=O用图一（甲）和图一（乙）两种接法测出的电阻相等。
但实际测量中所用电表并非理想电表, 电压表的内阻并非趋近于无穷大、电流表也有内阻,因此实验测量出的电阻值与真实值不同, 存在误差。
如何分析其误差并选用合适的电路进行测量呢？若将图一（甲）所示电路称电流表外接法,（乙）所示电路为电流表内接法,则“伏安法”测电阻的误差分析和电路选择方法可总结为四个字：“大内小外”。
2、误差分析（1）、电流表外接法由于电表为非理想电表,考虑电表的内阻,等效电路如图二所示, 电压表的测量值U 为ab 间电压,电流表的测量值为干路电流,是流过待测电阻的电流与流过电压表的电流之和，故：R测=U/I = Rab = （RV // R）=（Rv× R）∕（Rv+R） V R（电阻的真实值）可以看出，此时R 测的系统误差主要来源于Rv 的分流作用，其相对误差为δ 夕卜=Δ R/R = （R -R 测）∕R = R∕（Rv+R）（2 ）、电流表内接法其等效电路如图三所示，电流表的测量值为流过待测电阻和电流表的电流，电压表的测量值为待测电阻两端的电压与电流表两端的电压之和，故：R 测=U/I = RA+R > R 此时R测的系统误差主要来源于RA的分压作用，其相对误差为：δ 内=Δ R/R = （R 测-R）∕R = RA/R综上所述，当采用电流表内接法时，测量值大于真实值，即"大内"；当采用电流表夕接法时，测量值小于真实值，即“小夕”。
3、电路的选择（一）比值比较法1 、“大内”：当R >> RA 时，选择电流表内接法测量，误差更小。
“小外”：当R << Rv 时，选择电流表外接法测量，误差更小。
2 、“大内”：当R> 择电流表内接法进行测量。
时，应选“小外”：当R< 时，应选择电流表外接法进行测量。
证明：电流表内、外接法的相对误差分别为δ 内= RA/R 和δ 外=R/(Rv+R) ，则：(1) 若δ 内＜δ夕卜,RA/R V R∕(Rv+R)即R>R A R v+R A R≈R A R v ，R> 此时，电流表内接法的相对误差小于电流表夕接法的相对误差，故实验电路应选择电流表内接法，即“大内”。
（2）同上分析可知，当RV 时，δ内>δ外，实验电路应选择电流表外接法，即“小外”。
3、试触法当待测电阻的阻值完全未知时，常采用试触法，观察电流表和电压表的示数变化情况: " 大内" :当Δ I/I> Δ U/U 时，电流表的示数的相对变化大，说明电压表的分流作用显著，待测电阻的阻值与电压表的内阻可以相比拟，误差主要来源于电压表，应选择电流表内接法。
"小外":当Δ I∕I< Δ U/U时，电流表的示数的相对变化小，说明电流表的分压作用显著，待测电阻的阻值与电流表的内阻可以相比拟，误差主要来源于电流表，应选择电流表外接法。
例：某同学用伏安法测一个未知电阻R,用图一所示甲、乙电路各测一次，依甲图测得的数据是U=2.9V l=4.0mA,依乙图测得的数据是3.0V、3.0mA由此可知所示的电路测量误差小些，测得的R为_____________________ Ω 。
分析：对电流表所测数据，△l∕l=(4.0-3.0)∕4.0=1∕4 ;对电压表所测数据,Δ U∕U=(3.-2.9)∕2.9=1∕29 ,此时Δ l∕l> Δ U/U ,由"大内"有，电流表内接法的测量误差小，即乙图所示电路，测得的R= U∕l=3.0∕3.0 1×-3Ω =1.0 ×03Ω二、替代法测电阻(1)电路如图R i图八2、实验原理本实验利用闭合电路欧姆定律，当电流表示数相同时的R i值即等于待测电阻R X的阻值大小误差分析：实验中的误差主要来源于电阻箱接触电阻的存在，一般测量电路时选择图1 所示的电路图，主要原因是，电阻箱在测量过程中不允许流过的电流过大。
三、半偏法测电阻(一)实验电路(二)实验原理:1、限流式半偏法，图九为限流式半偏法(因变阻器采用的是限流接法)原理为:首先闭合K i、断开K2,调节R i使电流表满偏，再保持K i不变，R i不变，调节器节R2使电流表半偏，则此时变阻器R2的示数即为要测量的电流表的阻值。
原因，当R i》》R g时，R2的引入对于干路电流影响极小，可以忽略不计，可认为电路中I=Ig不变，所以电流表的电流与流过变阻器的电流相同，据并联电路分流关系可得，R2=R g0适用条件：本电路仅适用于测量小电阻电流表的内阻。
误差分析：电路中，E、r不变，R i不变，R2的引入导致电路的总电阻略有减小，电路中总电流略有增大，从而使得流过变阻器R2的电流比流过电流表的电流稍大些，因此变阻器的电阻略小于电表内阻。
所以测量值比真实值偏小。
减小误差的方法：电路中电源电动势要大一些，从而使得变阻器R i的阻值尽可能大些。
2、分压式半偏法图十为分压式半偏法（因变阻器采用的是分压式连接法）实验原理：如图闭合K i闭合K2,调节器节R i，使电压表满偏，保持R i不变，断开K2, 调节R2使电压表半偏，当R V》R i时，接入R2，时可认为分压电路部分电压不变，据串联电路的分压特点可得，R V=R2 0应用条件：本电路仅适用于测量大阻值电表内电阻。
误差分析：接入R2时，导致分压电路总电阻略有增大，从而使分压电路分压略有增大，而电压表的示数仅为U/2则R2两端的电压应略大于U/2，所以R2> R/0即电压表的测量值略大于真实值。
减小误差的方法：1、U g》R i，R越小，I g越大误差越小2、电源电动势E大，则分压电阻越小，误差越小。
四、电桥电路测电阻i、电路原理如图图十二2、电路原理当电路中灵敏电流计的示数为零时则有电阻I -----R i(U A)R oX i X2R iR2RLR4图十一禾I」用此关系可进行电阻的测量，在测量时可把电路转换为如下图所示。
即把R3、R4换成一根长直均匀电阻丝，R X为待测电阻，R o为标准电阻，R o 和R X间接入一灵敏电流计，滑动触头P可在电阻丝AB上任意移动，且接触良好，当电流表中I=O时测出AP、BP两段电阻丝的长度，由下式R o X iR X X2可得出R X的阻值大小。
3、误差分析：该设计电路中的误差主要决定于电流表的灵敏度和电路中的接触电阻的大小。
五、利用电表的非常规接法测电阻电表的非常规接法一般是指利用电流表与电阻的并联来测量低值电阻，或是电压表与电阻的串联来测量高值电阻。
此种接法在近几年的高考中经常出现，应引起重视。
电路如图1、电流表的非常规接法即利用已知阻值的电流表与待测电阻并联来测量电阻图十三此种接法实质是伏安法测电阻：但在测量时要求知道电表的内阻图1中R X -IlR L 电路中要求知道电流表A i的内阻；1 2 1 1图2中R X S R~~匹电路中要求知道两只电流表的内阻;1 2适用范围：在测量电路中由于电流表的内阻一般较小，故本电路一般仅适用于测量低值电值。
2、电压表的非常规接法即利用已知阻值的电压表与待测电阻串联来测量电阻电路如图：V iR XV2V图十四V i8R 2该设计电路中由于电压表一般内阻较大， 故本电路一般用于测量高阻值电阻 阻值 六、利用欧姆表原理测电阻i 、欧姆表原理电路图：2、原理：利用闭合电路欧姆定律。
EI RO R i Rgr R X（i ）首先将红黑表笔短接，调节R i 使电流表满偏I=I g ，ER o R iR g r令 R 内=R o +R i +R g + r保持R i 不变，接入待测电阻 R X ,则每一个R X 对应于一个电流值I ,即利用I 与I g 的比值关系可得出表盘上每一刻度所对应的电阻值， 即为改装后 的欧姆表。
其中当1I=i I g 时R X = R 即中值电阻等于内阻。
对于欧姆表在测量电阻时待测电阻阻2值在中值电阻附近时测量值较准确， 误差较小，所以一般要求在测量时，阻值在 中值电阻附近，可通过换档调零来调节。
3、误差分析：图1中R XU 2U i U 2 U i R iU iU i式中R i 电压表U i 的内阻图i 中R XU 2式中R i 、R 2为电压表U i 、U 2的内阻R i 图十七控制电路分析一般在高中物理电学实验中控制电路有两种：变阻器的限流式接法、变阻 器的分压式接法对变阻器的两种接法分析如下：（一）变阻器的限流式接法1电路如图十八R X-IR•厂yIlI-J图十八2、电路分析：在限流式电路中当变阻器阻值 R 比待测电阻RX 大得多时，变阻器对电 待测电阻RX 两端的电压范围为U路的控制作用明显R X U R XR电流范围为:UR X电路特点：由于电路中变阻器的阻值较大，所以在同等条件下电路中 的总电流较小，电路发热较小，功率损耗较小。
电路设计选用要求：电流小，功耗小或给出条件 R>F X 时选且R 越大其限流作用越明显 （二）变阻器的分压连接法1、电路如图十九R R XI~II10丄欧姆表引入的误差主要在于两点：i.由于电池用久以后会导致电源的电动势下降，而内阻增大，导致中 值电阻阻值增大，不能调零，从而导致测量值大于真实值。
ii.由于表盘的刻度不均匀，读数误差大，只能用于粗略地测量电阻的 阻值。
