铸造模具种类大全

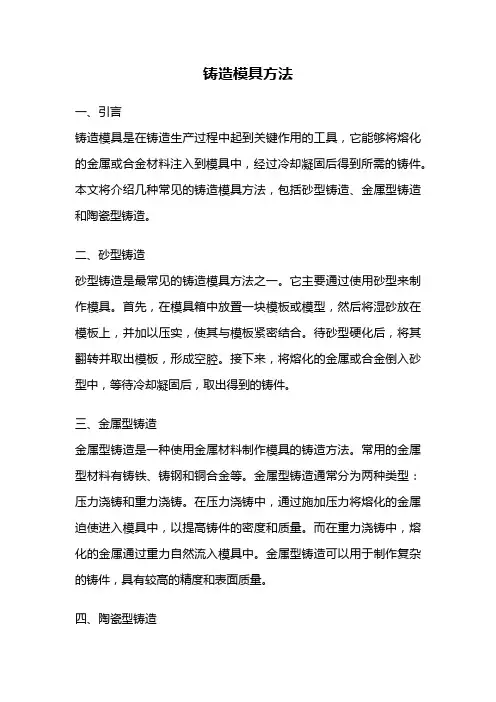

铸造模具方法
铸造模具方法一、引言铸造模具是在铸造生产过程中起到关键作用的工具，它能够将熔化的金属或合金材料注入到模具中，经过冷却凝固后得到所需的铸件。
本文将介绍几种常见的铸造模具方法，包括砂型铸造、金属型铸造和陶瓷型铸造。
二、砂型铸造砂型铸造是最常见的铸造模具方法之一。
它主要通过使用砂型来制作模具。
首先，在模具箱中放置一块模板或模型，然后将湿砂放在模板上，并加以压实，使其与模板紧密结合。
待砂型硬化后，将其翻转并取出模板，形成空腔。
接下来，将熔化的金属或合金倒入砂型中，等待冷却凝固后，取出得到的铸件。
三、金属型铸造金属型铸造是一种使用金属材料制作模具的铸造方法。
常用的金属型材料有铸铁、铸钢和铜合金等。
金属型铸造通常分为两种类型：压力浇铸和重力浇铸。
在压力浇铸中，通过施加压力将熔化的金属迫使进入模具中，以提高铸件的密度和质量。
而在重力浇铸中，熔化的金属通过重力自然流入模具中。
金属型铸造可以用于制作复杂的铸件，具有较高的精度和表面质量。
四、陶瓷型铸造陶瓷型铸造是一种使用陶瓷材料制作模具的铸造方法。
它通常用于高温合金的铸造，如钨合金、钼合金等。
陶瓷型铸造的制造过程相对复杂，需要经过多道工序。
首先，制作陶瓷型芯。
然后，在陶瓷型芯的周围制作陶瓷型壳。
接下来，将熔化的金属或合金注入陶瓷型芯中，待冷却凝固后，取出得到的铸件。
陶瓷型铸造可以制作出高精度、高温下使用的铸件。
五、其他铸造模具方法除了上述三种常见的铸造模具方法，还有一些其他的方法。
例如，失蜡铸造是一种使用蜡型制作模具的铸造方法，适用于制作复杂的铸件。
再如，凝胶铸造是一种使用凝胶模具制作模具的铸造方法，适用于制作高精度的铸件。
六、总结铸造模具方法的选择取决于铸件的形状、尺寸、材料以及生产需求等因素。
砂型铸造、金属型铸造和陶瓷型铸造是常见的几种方法，它们各自具有优势和适用范围。
了解不同的铸造模具方法可以帮助我们选择适合的方法来满足生产需求，提高铸件的质量和效率。
模具类别和分类方法
模具类别和分类方法模具是一种用于制造物品的工具，它根据制造的需求和材料的性质来分类。
模具种类和分类方法是一个重要的话题，本文将介绍模具的各种分类方法和具体的模具种类。
模具的分类方法主要有以下几种：1.根据用途分类这是最常见的分类方法。
模具根据用途可以分为压铸模、塑料模、冲压模、铸造模、玻璃模和橡胶模等。
根据具体的使用场景和材料，每种模具都有不同的结构和制造方法。
2.根据制造工艺分类模具可以根据制造工艺分为渐进式模具、剪切式模具、拉伸模具、变形模具等。
不同的制造工艺需要不同的模具结构和精度。
3.根据加工材料分类模具可以根据加工材料分为金属模具和非金属模具。
金属模具主要用于铸造和冲压加工，而非金属模具则通常用于制造塑料和橡胶制品。
4.根据结构复杂度分类模具也可以根据结构复杂度分为简单模具和复合模具。
简单模具的结构相对简单，主要用于制造结构简单的产品。
而复合模具则结构更加复杂，可以用于制造形状更加复杂的产品。
在根据用途分类这一方面，模具的种类非常多，我们来看看常见的模具种类和它们各自的特点：1. 压铸模压铸模是最常见的模具之一，主要用于加工铝合金、镁合金、铜合金等金属制品。
压铸模的结构比较复杂，可以根据加工要求和结构复杂度分为单腔模、多腔模、滑块模、套模等。
2. 塑料模塑料模主要用于制造塑料制品，如家电配件、车内饰件等。
塑料模可以根据加工方式分为注塑模、吹塑模、挤出模、压延模等。
3. 冲压模冲压模是用于加工金属制品的模具，它主要包括简单冲压模、复合冲压模和深沉冲压模。
冲压模结构比较简单，但需要精度较高。
4. 铸造模铸造模主要用于铸造大型零部件，如飞机发动机、汽车发动机等。
铸造模种类较多，包括砂型铸造、压铸铸造、低压铸造、失重铸造等。
5. 橡胶模橡胶模主要用于制造橡胶制品，如轮胎、密封圈等。
橡胶模可以根据加工方式分为压制模、注射模、热压模等。
6. 玻璃模玻璃模主要用于制造玻璃制品，如日用玻璃器皿、工业用玻璃制品等。
精密铸造法(脱蜡法石膏模法和陶瓷模)
精密铸造（Precision Casting）1 前言精密铸造法是指使用非金属铸模，制品尺寸精度高于普通砂模铸件之铸造法的总称，包括脱蜡法(Lost Wax Casting或Investment Casting)，石膏模法(Plaster Mold Casting)和陶瓷模(Ceramic Mold Casting)法三大类。
2 脱蜡法精密铸造2-1 特征与优点(1)铸件的最大界限长度为700mm，易作之长度在200mm以下。
铸件之最大重量约100公斤，一般常为10公斤以下。
(2)铸件之尺寸公差20mm ±0.13mm，100mm ±0.30mm，200mm ±0.43mm，而小件之尺寸精度不易达到±0.10mm以内。
角度公差为±0.5~±2.0度，铸件最小厚度0.5~1.5mm。
铸件表面粗度约Rmax 4S~12S。
(3)铸件材质几无任何限制，如铝合金、镁合金、钛合金、铜合金，各种钢材、钴基和镍基耐热合金，硬材料。
(4)制作形状复杂之工件，尺寸精度良好，切削加工少。
(5)节省材料浪费，并可大量生产。
脱蜡精密铸件广用于喷射引擎、燃气涡轮、蒸汽涡轮、飞机零件、内燃机、车辆、食品机械、印刷机械、制纸机械、压缩机、阀件、帮浦、计测仪、缝纫机、武器、事务机器、及其它机器零件。
2-2 制程脱蜡铸造法有两大类：实心模(Solid Mold)法和陶壳模(Ceramic Shell Mold)法，后者为前者的改良法。
实心模法系在考虑蜡型的冷凝收缩量，铸模的加热膨胀量和熔融金属的冷凝收缩量之后，制作与最终铸件尺寸近似的模具。
将融化的蜡质押灌注入此以金属或硅胶做成之模具内，取出蜡型后，浸入微粉耐火材料与粘结剂混泡而成之浆液。
滴净之后，撒布粗粒耐火材料，使之干燥。
放入铸框，将混练有粘结剂的耐火物粒填满之，然后干燥。
接着加热使蜡质熔化流出来，作成铸模。
以高温加热铸模，烧除少量残余之蜡质并提高其强度，接着注入金属熔液。
模具类别和分类方法
模具类别和分类方法模具是一种在工业生产中广泛应用的工具，用于制造大量产品，例如汽车零部件、电子产品外壳、塑料产品等。
模具类别和分类方法是指对模具进行划分和分类的方式和标准，可以根据不同的特性和用途进行分类，以方便选择和应用。
一、模具类别：根据模具的制造材料、用途和结构特点，可以将模具分为以下几类：1.按照制造材料分类：(1)金属模具：金属模具通常由金属材料（如铁、铝等）制成，用于制造金属产品或经过热塑性变形的非金属产品。
(2)塑料模具：塑料模具通常由塑料材料（如树脂、聚氨酯等）制成，用于制造塑料制品，如塑料壳体、注塑件等。
(3)橡胶模具：橡胶模具通常由橡胶材料制成，用于制造橡胶制品，如橡胶密封件、橡胶制动垫等。
2.按照用途分类：(1)冲压模具：冲压模具主要用于金属材料的冲压成型，可以分为单工位模、多工位模和连续模等。
(2)注塑模具：注塑模具主要用于塑料材料的注塑成型，包括冷却模具、热流道模具和多腔模具等。
(3)压铸模具：压铸模具主要用于金属材料的压铸成型，包括冷室模具和热室模具等。
3.按照结构特点分类：(1)单件模具：单件模具是指由一个模具部件组成的模具，适用于生产单一型号的产品。
(2)组合模具：组合模具是将多个模具部件组合在一起，适用于生产多种型号的产品。
(3)复合模具：复合模具是将两种或以上不同类型的模具组合在一起，适用于生产结构复杂的产品。
二、模具分类方法：1.按照应用行业分类：模具可以根据应用行业的不同进行分类，如汽车模具、电子模具、家电模具等。
这种分类方法可以根据模具所应用的行业领域来确定使用的材料和制造工艺。
2.按照加工工艺分类：模具可以根据加工工艺的不同进行分类，如冲压模具、注塑模具、压铸模具等。
这种分类方法可以根据模具所使用的加工工艺来确定其结构特点和制造要求。
3.按照产品形状分类：模具可以根据产品形状的不同进行分类，如平面模具、曲面模具、异型模具等。
这种分类方法可以根据模具所制造的产品形状来确定其结构设计和制造工艺。
压铸模具分类
压铸模具分类压铸模具是制造各种铝合金、锌合金、铜合金、镁合金及其他合金铸件的常用工具。
针对不同的铸造对象和铸造工艺，可以将压铸模具分为多种类型。
以下是根据不同的分类方法，对压铸模具进行的详细介绍。
一、按照受力情况分类1、普通压铸模具普通压铸模具是指在铸造过程中受力状态相对较为简单的模具，通常采用一体式结构，主要包括模腔、模芯和浇口系统。
这种模具结构简单，制造成本低，广泛应用于铝、锌、铜等合金铸件的生产。
2、复杂压铸模具复杂压铸模具受力状态相对比较复杂，并且铸件的尺寸、形状和外形要求较高。
在制造过程中，需要采用多种材料、多种结构进行组合，以满足铸件的高精度、高质量的要求。
二、按照铸造对象分类1、铝合金压铸模具铝合金压铸模具用于生产各种铝合金铸件，设计中需要考虑铝合金溶液的流动性、凝固性及热传导性，以保证铸件质量的稳定性和一致性。
2、锌合金压铸模具锌合金压铸模具用于生产各种锌合金铸件。
这种模具需要考虑铸件所需的厚度、密度、强度等参数，同时还需要选择合适的浇口位置和浇注方式，避免铸件出现质量问题。
3、铜合金压铸模具铜合金压铸模具用于生产各种铜合金铸件，也是很常见的模具类型之一。
在铜合金模具的设计中，要考虑铸件形状、组织、性能等因素，以满足铸件的高质量和稳定性要求。
三、按照生产工艺分类1、冷室压铸模具冷室压铸模具是指铸造时溶液需要通过液态金属容器加热和保温后，再通过浇口进入模具中进行铸造的模具。
这种模具适用于生产各种铝合金、铜合金、镁合金等高品质铸件。
2、热室压铸模具热室压铸模具又称射压模具，是一种利用液态金属加热设备将金属融化后再注入模具中的铸造工艺。
这种模具适用于铸造锌合金、铝合金等材料，汽车、摩托车、电子等领域的产品中也有很广泛的应用。
以上就是针对压铸模具的分类介绍，相信对大家了解压铸模具有所帮助。
各种模具分类方法
各种模具分类方法模具是工业产品的重要组成部分，广泛应用于汽车、电子、家电、建材等领域。
根据不同的分类标准，可以将模具分为多个不同的类别。
本文将介绍常见的模具分类方法，并对每个分类方法进行详细解析。
一、按用途分类1.压铸模具：用于压铸工艺，将熔化的金属注入到模腔中，冷却后形成所需的铸件。
压铸模具一般分为合金铸造模具、塑料模具和橡胶模具。
2.塑料模具：用于塑料制品的注塑成型，广泛应用于塑料制品行业，如塑料包装盒、塑料管道等。
3.铸造模具：用于金属铸造工艺，包括砂铸模具、金属型模具等。
砂铸模具广泛用于铸造行业，金属型模具则适用于高温金属铸造。
4.冲压模具：用于金属板材的冲压工艺，将板材按一定形状冲压成型，常用于制造汽车零部件、家电外壳等。
5.剪切模具：用于金属板材的剪切工艺，将板材按一定尺寸剪切成型，常用于金属加工行业。
二、按制造方法分类1.铸造模具：包括砂型、金属型等，通过铸造方法制造。
2.加工模具：包括车削、铣削、磨削等，通过加工方法制造。
3.特殊模具：包括电火花、线切割等，借助特殊的加工设备制造。
三、按结构分类1.单一模具：为一次加工过程制造的模具，形状简单，制造成本低，常见的有冲压模具。
2.组合模具：由多个模具组合而成，可实现多道工序连续加工，适合复杂零件的生产。
3.成套模具：包含多种类型的模具组合，适用于多种工件的生产，如汽车模具、家电模具等。
四、按材料分类1.金属模具：制造模具主体材料为金属，如铝合金、钢材等。
金属模具具有高强度、耐磨、耐腐蚀等优点。
2.非金属模具：制造模具主体材料为非金属材料，如陶瓷、塑料等。
非金属模具具有重量轻、耐温高等特点。
五、按形状分类1.平面模具：用于制造平面零件，如零件盖板等。
2.空心模具：用于制造中空零件，如管道、容器等。
3.弯曲模具：用于制造弯曲形状的零件，如曲轴等。
4.复杂模具：用于制造复杂形状的零件，如汽车车身等。
六、按制造精度分类1.普通模具：制造精度要求较低的模具，适用于一般工业产品的制造。
精密铸件
精密铸造：（precision casting）一基本概念：它包括：熔模铸造、陶瓷型铸造、金属型铸造、压力铸造、消失模铸造。
其中较为常用的是熔模铸造,也称失蜡铸造：选用适宜的熔模材料制(如石蜡)造熔模；在熔模上重复沾耐火涂料与撒耐火砂工序，硬化型壳及干燥；再将内部的熔模溶化掉，获得型腔；焙烧型壳以获得足够的强度，及烧掉残余的熔模材料，；浇注所需要的金属材料；凝固冷却,脱壳后清砂，从而获得高精度的成品。
根据产品需要或进行热处理与冷加工和表面处理。
精密铸造又叫失蜡铸造,它的产品精密、复杂、接近于零件最后形状，可不加工或很少加工就直接使用，故熔模铸造是一种近净形成形的先进工艺。
自20世纪40年代熔模铸造用于工业生产后，半个世纪中一直以较快的速度发展着。
特别是欧美国家发展迅速。
现在熔模铸造用于航空、兵器部门外，几乎应用于所有工业部门，特别是电子、石油、化工、能源、交通运输、轻工、纺织、制药、医疗器械、泵和阀等部门。
近几年我国发展也迅速。
二制造工艺：陶瓷型铸造：用陶瓷浆料制成铸型生产铸件的铸造方法。
陶瓷浆料由硅酸乙酯水解液和质地较纯、热稳定性较高的细耐火砂如电熔石英、锆英石、刚玉等混合而成。
为使陶瓷浆料在短时间内结胶，常加入氢氧化钙或氧化镁作为催化剂。
由于使用的耐火材料成分及其外观都与陶瓷相似，故称为陶瓷型。
陶瓷型铸造是在普通砂型铸造基础上发展起来的一种新工艺。
陶瓷型有两种类型：①陶瓷型全由陶瓷浆料浇灌而成。
其制作过程是先将模样固定于型板上，外套砂箱，再将调好的陶瓷浆料倒入砂箱，待结胶硬化后起模,经高温焙烧即成为铸型。
②采用衬套,在衬套和模样之间的空隙浇灌陶瓷浆料制造铸型。
衬套可用砂型，也可用金属型。
用衬套浇灌陶瓷壳层可以节省大量陶瓷浆料，在生产中应用较多。
陶瓷型铸件表面粗糙度可达Ra10～1.25微米,尺寸精度高达3～5级,能达到少无切削加工的目的。
陶瓷型铸造生产周期短，金属利用率高。
最大铸件可达十几吨，主要用于铸造大型厚壁精密铸件和铸造单件小批量的冲模、锻模、塑料模、金属模、压铸模、玻璃模等各种模具。
铸造种类和特点
铸造种类和特点铸造是制造工程领域中最常用的成形工艺之一，广泛应用于各个行业，如汽车、航空航天、机械制造等。
它以熔化金属液态材料，通过铸型成形，获得所需形状和尺寸的工件。
根据铸造方法和材料的不同，可以将铸造分为几种不同的类型。
本文将为大家介绍一些常见的铸造种类及其特点。
1. 砂型铸造砂型铸造是最常见和最基本的铸造方法之一。
它使用砂型作为铸造模具，在高温下，将熔化金属注入模具中，冷却后获得所需工件。
砂型铸造具有成本低、灵活性高等特点，适用于大多数金属材料的铸造，尤其适用于复杂形状的工件。
2. 金属型铸造金属型铸造是使用金属型作为模具进行铸造的方法。
金属型通常由铜合金或钢制成，可重复使用多次，具有较高的精度和表面质量。
金属型铸造适用于生产高精度、高表面质量要求的工件，如发动机缸体、汽车零件等。
3. 熔模铸造熔模铸造是一种精密铸造方法，也被称为“失蜡法”。
该方法首先制作模具，然后在模具中注入蜡模，形成整个铸件的空腔结构。
蜡模覆盖有特殊的耐火涂料，形成熔模。
在熔模中倒入熔化金属，蜡模被熔化和燃烧，金属充满模腔后冷却凝固，得到最终的铸件。
熔模铸造具有较高的精度和表面质量，适用于生产复杂形状、高精度的工件。
4. 压铸压铸是一种以高压下将熔化金属注入金属模具中的方法。
它具有高生产效率和较高的表面质量，适用于大批量生产复杂形状的工件。
压铸可用于铝合金、镁合金和锌合金等材料的铸造。
5. 真空铸造真空铸造是在真空环境下进行的一种特殊铸造方法。
在真空中铸造，可有效防止金属氧化和气孔的产生，提高铸件的密度和质量。
真空铸造适用于高温合金、精密合金等材料的铸造，广泛用于航空航天领域。
每种铸造方法都有其适用的范围和特点。
在实际生产中，根据所需工件的形状、尺寸、材料和数量等要求，选择合适的铸造方法非常重要。
总结：铸造作为一种传统工艺，在现代制造业中仍然扮演着重要的角色。
通过不同的铸造方法可以生产出各种形状、材料和尺寸的工件，满足各种行业的需求。
压铸模具基本结构及作用.
材料：45＃
材料工程学院材料成型教研室
铝合金铸件铸造技术
（16）支脚:
作用：端面紧固在压铸机墙板上,另一端和模体结合承受机器锁模 力,并承受顶出铸件时的顶出反力。紧固形式必须可靠，其高度尺寸
要满足完成顶出铸件动作。
材料：45＃。
材料工程学院材料成型教研室
铝合金铸件铸造技术
（17） 分流锥: 作用：调整直浇道的截面积，改变金属液流向，减少金属液消耗 量。内部设有冷却系统。 材料：H13、ＳＫＤ61
铝合金铸件铸造技术
（6）弹簧、螺杆、螺母
作用：滑块运动后依靠弹簧张力使滑块紧贴在限位块的侧面.。 主要参数: 弹簧张力>滑块的身重 , 确保滑块定位准确.
材料工程学院材料成型教研室
铝合金铸件铸造技术
（7）楔紧块：
作用：承受反压力，防止滑块在压射过程中后退。 紧固形式： 定位螺钉紧固.
材料: T10A
铝合金铸件铸造技术材料工程学院材料成型教研室铝合金铸件铸造技术材料工程学院材料成型教研室铝合金铸件铸造技术材料工程学院材料成型教研室1推杆2推杆板3复位杆4动模套板5导柱6镶块水道9活动型芯10滑块11斜销12串级水道14浇口套15导套16垫块带安装槽17定模套板18镶块19固定型芯压铸模的典型结构铝合金铸件铸造技术材料工程学院材料成型教研室动模套板分流錐导柱顶针顶针推板复位针螺钉垫块支脚紧固螺钉液压抽芯装置螺钉浇口套冷却水套斜导柱导滑槽滑块冷却水管铝合金铸件铸造技术材料工程学院材料成型教研室作用
铝合金铸件铸造技术
压铸模的典型结构
1—推杆 2—推杆板 3—复位杆 4—动模套板 5—导柱 6—镶块水道 7—镶块 8—固定 型芯 9—活动型芯 10—滑块 11—斜销 12—串级水道 14—浇口套 15—导套 16—垫块 （带安装槽） 17—定模套板 18—镶块 19—固定型芯
铸件模具的材料
铸件模具的材料
铸件模具的材料有多种，以下是一些常见的选择：
1. 钢材：是压铸模具中最常用的材料之一，具有良好的强度、韧性和耐磨性，能够承受高温和高压的工作环境。
常用的钢材有45钢、50钢、Cr12MoV
模具钢等。
2. 铝合金：一种轻质、高强度的材料，具有良好的导热性和耐腐蚀性。
在压铸模具中，铝合金主要用于制造模具的外壳、模座等部件。
3. 铜合金：具有良好的导热性和耐磨性，能够承受高温和高压的工作环境。
在压铸模具中，铜合金主要用于制造模具的分流锥和喷嘴等部件。
4. 高分子材料：具有良好的耐腐蚀性和耐磨性，能够承受高温和高压的工作环境。
在压铸模具中，高分子材料主要用于制造模具的涂料和脱模剂等。
5. 铸铁：具有耐磨性和耐腐蚀性，适用于大型模具和大批量生产。
6. 石膏：主要用于小型模具或原型制造。
7. 硅橡胶：主要用于制造具有复杂形状或高精度的模具。
8. 高温陶瓷：一些特殊的材料，如碳化硅、氮化硅等陶瓷材料，以及一些高强度、高硬度的合金材料。
总的来说，选择哪种材料取决于具体的生产要求和使用环境。
不同的材料具有不同的性能特点，需要根据实际情况进行选择。
铸造模具种类大全
铸造模具种类大全为了让模具的成型加工工艺以及使用对象得到表现，刘氏模具进行了综合的分类，将铸造模具分为这几类：1、冲压模具：又被称为冲模：冲压模具在冷冲压加工中，将材料进行加工，得到零件的工艺装备。
这个类型的模具主要包括冲裁模、弯曲模具、拉深模具、单工序模具、复合冲模、级进冲模以及汽车覆盖件冲模、组合冲模、电机硅钢片冲模。
2、塑料成型模具：由于塑料在生活中的广泛应用，塑料成型也是工业领域十分常见的一种加工材料。
所以为了加工塑料，在模具中，就有了塑料成型的模具：压塑模具、挤塑模具、注射模具、热固性塑料注射模具、挤出成形模具发泡成形模具、低刀具工具泡注射成形模具以及吹塑成形模具都属于塑料成型模具。
3、压铸模：铸件是生产加工中比较常见的零部件种类之一，压铸的模具主要有热室压铸机用压铸模、卧式冷室压铸机用、立式冷室压铸机用压铸模、全立式压铸机用压铸模、有色金属压铸、黑色金属压铸模。
4、锻造成形模具：锻造与铸造一样，都是生产零、部件最常用的加工工艺，锻造模具主要有：模锻和大型压力机用锻模、螺旋压力机用锻模、平锻机锻模、辊锻模等，同时，紧固件冷镦模、挤压模具、拉丝模具、液态锻造用模具等都也同样属于锻造模具。
5、铸造用金属模具：这种类型的模具与压铸模具有一定类似的地方，不过它更专注铸造，各种金属零件铸造时采用的金属模型。
6 、粉末冶金模具成型模：粉末冶金模具成型模较为复杂，主要有：手动模、机动模、套类单向、双向压模、套类浮动压模、整形模。
而这几种类型中，还有下属的分类，其中，例如手动模就还包括：径向整形模、带外台阶套类全整形模、带球面件整形模等。
7 、玻璃制品模具：玻璃制品用的模具，主要是根据加工形式进行分类，例如：吹——吹法和压——吹法，前者是成形瓶罐模具，后者是成形瓶罐模具，玻璃器皿用模具等。
8 、橡胶成型模具：这时加工橡胶的模具，主要有压胶模、挤胶模、注射模。
9 、陶瓷模具：各种陶瓷器皿等制品用的成形金属模具。
翻砂铸造知识(铸造木模、金属铝模)
金属模是用金属做的模子,翻砂模是翻砂用的模型，即造型用的模型，包括木模、金属模、树脂模，塑料模。
金属模又包括铝模、铁模、钢模等等。
铸件模具主要分为金属模、塑料模、木模具、泡沫模四大类，这是按照使用寿命排列的顺序，价格也是依次降低。
砂型铸造，如果零件表面要求高，批量大，一般会采用金属模具进行造型，其次会选用塑料模（树脂模具）造型，这两种模具成本较高，但零件尺寸能的以有效保证；假如零件表面要求不是很高，或属于小批量单件生产的，一般采用木模具造型，成本低！泡沫模主要用于消失模铸造，尺寸精度很高，但是一次性投入较大，泡沫不能回用。
而对于复杂铸件内腔来说，如柴油机缸盖水腔、排气管等等，一般的金属模是无法保证的，这个要根据工艺特点制作特殊的用于热（冷）芯盒生产的专用金属模具。
翻砂是将熔化的金属浇灌入铸型空腔中，冷却凝固后而获得产品的生产方法。
在汽车制造过程中，采用铸铁制成毛坯的零件很多，约占全车重量的60％左右，如气缸体、变速器箱体、转向器壳体、后桥壳体、制动鼓、各种支架等。
制造铸铁件通常采用砂型。
砂型的原料以砂子为主，并与粘结剂、水等混合而成。
砂型材料必须具有一定的粘合强度，以便被塑成所需的形状并能抵御高温铁水的冲刷而不会崩塌。
为了使砂型内塑成与铸件形状相符的空腔，必须先用木材制成模型，称为木模。
炽热的铁水冷却后体积会缩小，因此，木模的尺寸需要在铸件原尺寸的基础上按收缩率加大，需要切削加工的表面相应加厚。
空心的铸件需要制成砂芯子和相应的芯子木模(芯盒)。
有了木模，就可以翻制空腔砂型。
在制造砂型时，要考虑上下砂箱怎样分开才能把木模取出，还要考虑铁水从什么地方流入，怎样灌满空腔以便得到优质的铸件。
砂型制成后，就可以浇注，也就是将铁水灌入砂型的空腔中。
浇注时，铁水温度在1250—1350度，熔炼时温度更高。
然后还要经过除砂、修复、打磨等过程，才能够成为一件合格铸件。
铸造砂铸造砂铸造生产中用来配制型砂和芯砂的一种颗粒状耐火材料。
铸造工艺的分类
铸造工艺的分类
1. 砂型铸造，就好像搭积木一样！你看，用型砂做出模型，把金属液浇进去，这不是很神奇吗？就像小朋友用积木搭出城堡，砂型铸造也能塑造出各种形状的工件呢，比如那些复杂的机械零件。
2. 特种铸造哇，那可真是了不起的存在！比如说熔模铸造，就如同精雕细琢一件艺术品。
把蜡模做好，再裹上特殊材料，最后得到的铸件那叫一个精美，像不像是给工件穿上了华丽的外衣呀！看看那些精致的首饰，说不定就是用这种方法做出来的呢。
3. 压力铸造，嘿呀，这可很带劲！就好比是给金属液施加了一股强大的力量，让它快速地填满模具。
想想看，汽车上的一些零部件，不就是这样高效地生产出来的吗，厉害吧！
4. 离心铸造，哇哦，这就如同转圈圈的魔法！把金属液放在高速旋转的模具里，利用离心力让它成型。
那长长的管道，不就是这么神奇地被制造出来的吗，很神奇对不对！
5. 消失模铸造，简直就是变戏法一样嘛！泡沫模型消失的同时，金属液完美地占据了它的位置。
这不就像魔术师一样，让东西瞬间变换，你说酷不酷！像一些大型的铸件就常用这种方法呢。
6. 低压铸造，就好像温柔地呵护着金属液。
慢慢地让它进入模具，铸造出质量超高的工件。
一些高质量要求的铸件用这个方法可合适啦，是不是很有意思呀！
7. 挤压铸造，就像是给金属液一个紧紧的拥抱，让它在压力下成型。
一些结构紧密的零件就是这样被制造出来的，很牛吧！
8. 连续铸造，那真的是不停地进行着呀！像一条流水线一样，不断地生产出长条状的铸件。
像那些钢材呀之类的，很多就是通过连续铸造出来的呢，好厉害呀！
我觉得铸造工艺就是人类智慧的结晶呀，通过这么多不同的分类，让我们能够制造出各种各样的好东西，真的太神奇啦！。
常用铸模材料
常用的铸模材料包括：
1. 砂型材料：砂型材料是最常见的铸模材料，常用的砂型材料包括石英砂、石膏砂、石墨砂等。
2. 金属型材料：金属型材料可以用于高温铸造，常用的金属型材料包括铜、铝、铁等。
3. 胶模材料：胶模材料主要用于小型精密铸造，常用的胶模材料包括硅胶、聚氨酯等。
4. 石膏型材料：石膏型材料主要用于艺术品铸造，常用的石膏型材料包括石膏粉、石膏板等。
5. 聚合物型材料：聚合物型材料主要用于快速成型和低温铸造，常用的聚合物型材料包括聚氨酯、环氧树脂等。
6. 陶瓷型材料：陶瓷型材料主要用于高温铸造和特殊材料的铸造，常用的陶瓷型材料包括氧化铝、氧化锆等。
以上是一些常用的铸模材料，具体选择材料要根据铸造工艺、铸造件的要求以及经济性等因素综合考虑。
各种铸造方法的工艺特点和适用范围
各种铸造方法的工艺特点和适用范围一、砂型铸造铸件材质：各种材质铸件质量：几十克---几十吨至几百吨铸件表面质量：差铸件结构：简单生产成本：低适用范围：最常用的铸造方法。
手工造型适用于单件、小批量和难以使用造型机的形状复杂的大型铸件。
机器造型适用于批量生产的中、小铸件。
工艺特点：手工造型：灵活、易行，但生产效率低，劳动强度高，尺寸精度和表面质量低。
机器造型：尺寸精度和表面质量高，但投资大。
简述：砂型铸造是当今铸造业中使用最普遍的铸造工艺，适用于各种材质，铁合金，非铁合金铸造都能用砂型铸造。
可以生产从几十克到几十吨，及更大的铸造件。
砂型铸造的不足之处是：只能生产结构相对简单的铸件。
砂型铸造最大的优势是：生产成本低。
但在表面光洁度、铸件金相，内部密度相对较低。
在造型方面，可手工造型，亦可机器造型。
手工造型适用于单件、小批量和难以使用造型机的形状复杂的大型铸件。
机器造型可大幅度提高表面精度和尺寸精度，但，投资较大。
二、金属型铸造铸件材质：非铁合金铸件质量：几十克到20千克铸件表面质量：好铸件结构：复杂生产成本：金属型的费用较高适用范围：小批量或大批量生产的非铁合金铸件，也适用于生产钢铁铸件。
工艺特点：铸件尺寸精度、表面质量高，组织致密，力学性能好，生产效率高。
简述：金属型铸造又称硬模铸造，它是将液体金属浇入金属铸型，以获得铸件的一种铸造方法。
铸型是用金属制成，可以反复使用多次（几百次到几千次）。
金属型和砂型，在性能上有显著的区别，如砂型有透气性，而金属型则没有；砂型的导热性差，金属型的导热性很好，砂型有退让性，而金属型没有等。
鉴于此，使用金属型铸造工艺，铸造技术员需要明辨金属型与砂型的区别。
然后，加强学习，精艺求精。
三、熔模铸造铸件材质：铸钢及非铁合金铸件质量：几克---几千克铸件表面质量：很好铸件结构：任何复杂生产成本：批量生产时，比完全用机械加工生产便宜适用范围：各种批量的铸钢及高熔点的合金的小型复杂精密铸件，特别适合铸造艺术品、精密机械零件。
铸造模具结构
铸造模具结构一、引言铸造模具是铸造工艺中的重要工具，它的结构设计对于铸件的质量和生产效率起着至关重要的作用。
本文将围绕铸造模具结构展开探讨，从模具的基本构成、结构设计原则、常见结构形式以及材料选择等方面进行阐述。
二、模具的基本构成铸造模具主要由模座、芯、型腔和导向机构等组成。
1. 模座：模座是支撑和固定模具的部件，通常由底座和支撑柱组成。
底座是模具的基础，支撑柱则起到支撑和定位的作用。
2. 芯：芯是用于铸造中形成内部结构的部件，它可以是固定芯或动芯。
固定芯一般是通过芯柄与模座连接固定，而动芯则需要通过导向机构来实现移动或旋转。
3. 型腔：型腔是用于形成铸件外形的腔体，它通常由上、下型腔组成。
上型腔是由模板和腔板组成，下型腔则是由底板和腔板组成。
模板和底板是模具的主要承力部件，腔板则是与铸件接触的部分，需要具备良好的耐磨性和导热性。
4. 导向机构：导向机构用于实现模具的开合和移动。
常见的导向机构包括导柱、导套、滑块等，它们能够确保模具的开合平稳、定位准确。
三、结构设计原则1. 确定铸件的形状和尺寸，合理确定模具的结构形式和尺寸。
2. 考虑铸件的冷却和收缩特性，合理设置冷却水道和浇口。
3. 考虑模具的开合方式和力学性能，确保模具能够承受铸造过程中的力和压力。
4. 考虑模具的制造工艺和维修性能，方便模具的制造和维护。
四、常见结构形式1. 平板式模具：平板式模具适用于铸造较简单的铸件，结构简单、制造成本较低。
它由上、下模板组成，适用于铸件尺寸较小的情况。
2. 箱式模具：箱式模具适用于形状复杂的铸件，它由上、下箱体组成，能够形成复杂的型腔结构。
箱式模具制造成本较高，但适用范围广。
3. 分型模具：分型模具适用于大型铸件或需要较大开合行程的情况。
它将整个模具分成若干个部分，通过导柱、导套等导向机构来实现模具的开合。
4. 滑动模具：滑动模具适用于有斜侧面或需要斜侧面铸件的情况。
它通过滑块与模具的基座相连，能够实现侧面模具的滑动。
模具类别和分类方法
模具类别和分类方法1. 引言模具是现代制造业中非常重要的工具和设备，广泛应用于各个领域的生产加工过程中。
模具的类别和分类方法的理解和掌握对于正确选择和使用模具具有重要意义。
本文将介绍模具的常见类别和分类方法，帮助读者更好地了解和应用模具技术。
2. 模具的类别2.1 按功能分类2.1.1 塑料注塑模具塑料注塑模具是用于塑料制品加工的关键工具。
根据塑料注塑工艺的不同，塑料注塑模具可以分为常压注塑模具、低压注塑模具、高压注塑模具等。
2.1.2 金属铸造模具金属铸造模具广泛应用于金属铸造工艺中，包括铸铁模具、钢模具、铜模具等。
根据金属铸造方法的不同，铸造模具可以分为砂型、金属型、陶瓷型等。
2.1.3 冲压模具冲压模具主要用于金属板材的冲压加工，包括冲裁模具、弯曲模具、拉伸模具等。
根据冲压工艺的不同，冲压模具可以分为单工位模具、多工位模具、连续模具等。
2.2 按结构分类2.2.1 成型模具成型模具用于制造具有一定形状和尺寸的零件，包括注塑成型模具、压铸模具、胀形模具等。
2.2.2 分割模具分割模具用于将工件分割成一定的形状和尺寸，包括切割模具、剪切模具、瓦割模具等。
2.2.3 螺纹模具螺纹模具用于制造螺纹形状的工件，包括外螺纹模具、内螺纹模具等。
2.2.4 组合模具组合模具由两个或多个单独的模具组合而成，可以实现多种加工工艺，包括组合式冲压模具、组合式注塑模具等。
3. 模具的分类方法3.1 按材料分类3.1.1 金属模具金属模具是使用金属材料制造的模具，具有高强度、高耐磨性和较长的使用寿命，广泛应用于大批量生产和精密加工中。
3.1.2 非金属模具非金属模具是使用非金属材料制造的模具，如塑料模具、陶瓷模具等。
非金属模具具有重量轻、成本低等优点，常用于小批量生产和个性化加工中。
3.2 按制造工艺分类3.2.1 加工制造模具加工制造模具是通过机床、铣床等加工工艺制造的模具，可以实现复杂形状和高精度的加工要求。
3.2.2 3D打印模具3D打印模具是通过3D打印技术制造的模具，可以实现快速制造和个性化定制的需求。
模具分类及其特点
模具分类及其特点模具是工业生产中常用的一类工具，用于制造各种产品的零件和部件。
根据不同的材料、形状和用途，模具可以分为多个分类。
下面将就常见的模具分类及其特点作详细介绍。
1.塑料模具塑料模具是制造塑料制品的专用模具。
它可以通过注塑机等设备将熔化的塑料注入模具中，经过冷却硬化后，取出成型的产品。
塑料模具使用广泛，适用于制造各种日常用品、工业零件等。
具有制造周期短、成本低、生产效率高、产品精度高等特点。
2.压铸模具压铸模具是制造铝合金、锌合金、镁合金等金属制品的专用模具。
通过将熔融的金属注入模具中，并通过压铸机施加高压冷却，使金属迅速凝固成型。
压铸模具通常适用于制造汽车零件、电子产品外壳等高强度和高精度要求的产品。
具有生产效率高、工件精度高、表面质量好等特点。
3.钣金模具钣金模具是用于加工金属板材的模具。
它可以通过剪切、冲压、折弯、焊接等工艺，将金属板材加工成所需形状的工件。
钣金模具主要适用于制造电梯、机箱、家电外壳等产品。
具有成本低、制造周期短、工件精度高、外观质量好等特点。
4.塑胶模具塑胶模具是专门用于加工塑胶制品的模具。
它可以通过注塑机将熔化的塑胶注入模具中，并经过冷却硬化后取出成型的产品。
塑胶模具适用于制造塑胶瓶、桶、容器等产品。
具有生产效率高、成本低、产品精度高等特点。
5.铸造模具铸造模具是用于铸造铸铁、铸钢、铸铝等金属制品的模具。
它可以通过砂型、金属型等方式制造出所需形状的铸件。
铸造模具广泛应用于汽车、机械、建筑等各个行业。
具有制造周期短、成本低、适应性强等特点。
6.橡胶模具橡胶模具是用于制造橡胶制品的模具。
它可以通过压延、挤出、注塑等方法制造出所需形状的橡胶制品。
橡胶模具适用于制造密封件、橡胶垫圈、橡胶管等产品。
具有生产效率高、成本低、产品精度高等特点。
总之，模具根据不同的材料和用途可以分为多个分类。
每一类模具都有自身的特点和应用范围，可以满足不同行业对生产效率、产品精度、成本控制等方面的要求。
铸造件分类
铸造件分类嘿，朋友们！今天咱来聊聊铸造件的分类呀。
你说这铸造件，就好比是生活中的各种角色，各有各的特点和用处呢！先来说说砂型铸造件吧。
这就像是咱身边那种普普通通但又不可或缺的朋友。
它成本不高，生产起来也相对简单，能制造出各种各样形状的东西。
从小小的零件到大大的机械部件，都有它的身影。
你看，家里的一些金属小物件，说不定就是砂型铸造出来的哟！再说说金属型铸造件。
它呀，可比砂型铸造件要“精致”一些啦。
就好像是那种做事特别靠谱、质量有保障的朋友。
它生产出来的铸造件精度高、表面质量好，而且还能快速冷却，提高生产效率呢！一些对质量要求比较高的产品，就会用到金属型铸造啦。
还有压力铸造件呢！这就像是一个充满活力和冲劲的小伙伴。
它是在高压下把液态金属压入模具中成型的。
这种铸造方法能制造出非常复杂、薄壁的零件，而且生产效率超高！汽车上的好多零部件可都是通过压力铸造生产出来的哦。
离心铸造件也很有意思呀！它就如同是一个有着独特技能的高手。
通过离心力让液态金属成型，能制造出那种管状的、圆形的铸造件。
你想想，那些大管道、大轮子，说不定就是离心铸造出来的呢。
熔模铸造件呢，那可是个“细腻派”。
它能制造出极其精细、复杂的形状，就像一个能工巧匠，把每一个细节都雕琢得完美无瑕。
一些精致的工艺品、医疗器械等，都离不开熔模铸造呀。
哎呀呀，铸造件的分类可真是丰富多彩呀！每一种都有自己的优势和适用场景。
就好像我们在生活中遇到的不同人一样，各有所长，共同为这个世界添砖加瓦。
你说，要是没有这些不同类型的铸造件，我们的生活会变成啥样呢？那好多机器设备都没法制造出来啦，我们的生活也不会像现在这么便利和丰富多彩啦！所以呀，可别小看了这些铸造件哦！它们虽然不起眼，但却在默默地发挥着巨大的作用呢！就像那些默默付出的人一样，值得我们尊重和感激呀！这就是我对铸造件分类的看法，你们觉得呢？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸造模具种类大全
为了让模具的成型加工工艺以及使用对象得到表现，刘氏模具进行了综合的分类，将铸造模具分为这几类：
1、冲压模具：又被称为冲模：冲压模具在冷冲压加工中，将材料进行加工，得到零件的工艺装备。
这个类型的模具主要包括冲裁模、弯曲模具、拉深模具、单工序模具、复合冲模、级进冲模以及汽车覆盖件冲模、组合冲模、电机硅钢片冲模。
2、塑料成型模具：由于塑料在生活中的广泛应用，塑料成型也是工业领域十分常见的一种加工材料。
所以为了加工塑料，在模具中，就有了塑料成型的模具：压塑模具、挤塑模具、注射模具、热固性塑料注射模具、挤出成形模具发泡成形模具、低刀具工具泡注射成形模具以及吹塑成形模具都属于塑料成型模具。
3、压铸模：铸件是生产加工中比较常见的零部件种类之一，压铸的模具主要有热室压铸机用压铸模、卧式冷室压铸机用、立式冷室压铸机用压铸模、全立式压铸机用压铸模、有色金属压铸、黑色金属压铸模。
4、锻造成形模具：锻造与铸造一样，都是生产零、部件最常用的加工工艺，锻造模具主要有：模锻和大型压力机用锻模、螺旋压力机用锻模、平锻机锻模、辊锻模等，同时，紧固件冷镦模、挤压模具、拉丝模具、液态锻造用模具等都也同样属于锻造模具。
5、铸造用金属模具：这种类型的模具与压铸模具有一定类似的地方，不过它更专注铸造，各种金属零件铸造时采用的金属模型。
6 、粉末冶金模具成型模：粉末冶金模具成型模较为复杂，主要有：手动模、机动模、套类单向、双向压模、套类浮动压模、整形模。
而这几种类型中，还有下属的分类，其中，例如手动模就还包括：径向整形模、带外台阶套类全整形模、带球面件整形模等。
7 、玻璃制品模具：玻璃制品用的模具，主要是根据加工形式进行分类，例如：吹——吹法和压——吹法，前者是成形瓶罐模具，后者是成形瓶罐模具，玻璃器皿用模具等。
8 、橡胶成型模具：这时加工橡胶的模具，主要有压胶模、挤胶模、注射模。
9 、陶瓷模具：各种陶瓷器皿等制品用的成形金属模具。
10 、经济模具（简易模具）：这也是一些小企业常用的加工模具，因为其具有经济性，所以深受大家欢迎。
这种类型的模具主要有：低熔点合金成形模具、薄板冲模、叠层冲模、硅橡胶模、环氧树脂模、陶瓷型精铸模等。
根据浇注系统型制的不同可将模具分为三类:
(1)大水口模具:流道及浇口在分模线上,与产品在开模时一起脱模,设计最简单,容易加工,成本较低,所以较多人采用大水口系统作业。
(2)细水口模具:流道及浇口不在分模线上,一般直接在产品上,所以要设计多一组水口分模线,设计较为复杂,加工较困难,一般要视产品要求而选用细水口系统。
(3)热流道模具:此类模具结构与细水口大体相同,其最大区别是流道处于一个或多个有恒温的热流道板及热唧嘴里,无冷料脱模,流道及浇口直接在产品上,所以流道不需要脱模,此系统又称为无水口系统,可节省原材料,适用于原材料较贵、制品要求较高的情况,设计及加工困难,模具成本较高。
