汽车零部件识图基础PPT课件

汽车零部件识图基础PPT课件

下一步学习计划
01
学习汽车发动机原理与维修
在掌握汽车零部件识图的基础上,学员可以进一步学习汽车发动机的原
理与维修,深入了解发动机各部件的工作原理和维修方法。
02
学习汽车底盘与悬挂系统
底盘与悬挂系统是汽车的重要组成部分,学习相关知识和技能有助于提
高对汽车整体结构的理解和维修水平。
03
学习汽车电气与电子控制系统
03 汽车零部件图纸识别
零件图纸识别
零件图纸识别
零件图纸是用来表示单个零件的详细尺寸和形状的图纸。在零件图纸上,可以看到零件的各个尺寸、形状、材料 和工艺要求等信息。
零件图纸的识别方法
在识别零件图纸时,需要先了解图纸的基本组成,包括标题栏、视图、尺寸标注和注释等。然后,根据图纸上的 视图和尺寸标注,想象出零件的实际形状和结构。最后,根据图纸上的其他标注和信息,了解零件的材料、热处 理和加工工艺等信息。
提高实际应用能力
通过案例分析和实践操作,学员将提高在实际工作中运用 汽车零部件识图的能力,能够快速准确地识别和理解汽车 零部件图纸。
02 汽车零部件基础知识
汽车基本结构
发动机
汽车的心脏,将燃料燃 烧产生的热能转化为机 械能,驱动汽车行驶。
底盘
车身
电气设备
包括传动系统、悬挂系统、 转向系统和制动系统,负责 传递和操控汽车的动力。
通过本课程的学习,学员可以掌握汽车零部件识图的基本知识和技能,包括零件图的识读 、装配图的识读以及图纸中常用的符号和标注等。
了解汽车零部件的构造和原理
在学习过程中,学员可以了解汽车零部件的构造和原理,熟悉汽车发动机、底盘、电气系 统等各部分的基本组成和工作原理。
提高实际应用能力

电子教案与课件:1.《汽车零部件识图》第一章 识图的基本知识

电子教案与课件:1.《汽车零部件识图》第一章 识图的基本知识

16
第1章 识图的基本知识
《汽车零部件识图》
1.1 国家标准《机械制图》的基本规定 1.1.4 图线(GB/T17450-1998、GB/T4457. 4-2002)
图线应用示例
17
第1章 识图的基本知识
《汽车零部件识图》
1.1 国家标准《机械制图》的基本规定 1.1.4 图线(GB/T17450-1998、GB/T4457. 4-2002)
要求 : 正确 齐全 清晰 合理
2、标注尺寸的要素 一个完整的尺寸应由尺寸界线、尺寸线、尺寸数字和尺寸箭头四个要素组成。
22
第1章 识图的基本知识
《汽车零部件识图》
1.1 国家标准《机械制图》的基本规定
1.1.5 尺寸标注(GB/T16675.2-1996、GB/T4458.4 -2003)
要求 : 正确 齐全 清晰 合理
《汽车零部件识图》
1.1 国家标准《机械制图》的基本规定
1.1.5 尺寸标注(GB/T16675.2-1996、GB/T4458.4 -2003)
要求 : 正确
2、标注尺寸的要素—尺寸数字
齐全 清晰 合理
水平线性尺寸的数字一 般应注写在尺寸线的上 方,数字由左向右书写, 字头朝上;竖直线性尺 寸的数字应注写在尺寸 线左侧,由下向上书写, 字头朝左。
14
第1章 识图的基本知识
《汽车零部件识图》
1.1 国家标准《机械制图》的基本规定 1.1.3 字体(GB/T14691-1993)
15
第1章 识图的 国家标准《机械制图》的基本规定 1.1.4 图线(GB/T17450-1998、GB/T4457. 4-2002)
2、标注尺寸的要素—尺寸界线

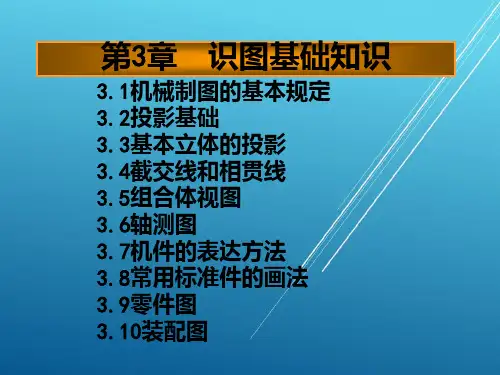

汽车机械基础第3章识图基础知识PPT课件

汽车机械基础第3章识图基础知识PPT课件
在与线段平行的投影面上,该线段的投影为倾斜的 线段,反映实长。其余两个投影分别平行于相应的投影 轴,且都小于实长。
2.一般位置直线 与三个投影面都倾斜的直线段称为一般位置直
线。 一般位置直线的投影特性:
直线的三面投影都倾斜于投影轴;投影的长度均小 于直线段的实长。
3.2.5 平面的投影 一般位置平面
3.三视图形成
4.三视图之间的关系 (1)三视图的位置关系 主视图在上 俯视图在主视图的正下方 左视图在主视图的正右方 (2)三视图间的“三等”关系 主、俯视图——长对正(等长) 主、左视图——高平齐(等高) 俯、左视图——宽相等(等宽)
3.2.3 点的投影 1.各种位置点的投影
2.空间两点的相对位置
2.回转体的截交线 (1)平面与圆柱面的截交线
(2)平面与圆锥的交线
3.4.2 相贯线 相贯线是相交两立体表面的共有线和两立体表面
的分界线,也是两个立体表面上一系列共有点的集合。 圆柱面相贯有外表面与外表面相贯、外表面与内表面 相贯和两内表面相贯三种形式。
3.5 组合体
3.5.1 组合体的组合形式及表面连接处的画法 1.形体分析法 1)叠加型:叠加型组合体的视图,实际上就是将各组 成部分的投影,按其在实物上的相对位置逐一叠加而成。
点击此处输入 相关文本内容
2
3.1 机械制图的基本规定
3.1.1 图纸幅面和格式(GB/T 14689—1993) 1.图纸幅面
2.标题栏
3.1.2 比例(GB/T 14690—1993) 1.术语 ①比例:图中图形与其实物相应要素的线性尺寸之比。 ②原值比例:比例为1 的比例,即1:1。 ③放大比例:比值大于1的比例,如2:1等。 ④缩小比例:比值小于1的比例,如1:2等。 2.比例系列

汽车识图教学PPT课件

汽车识图教学PPT课件
相邻零件间接触面、配合面的画法,只画一条线,如阀芯1 左端圆柱面 与阀体5 之间的配合面,只画一条线而阀芯1 右圆柱面与阀体之间为不接触表 面,所以要画两条线。 (2 )剖面线的画法 阀体5与相邻零件接头6,其剖面线方向相反,阀体5 与相邻零件螺母2(左 边的)剖面线方向相同,而间隙不同,以示区别。 (3)其他 ①图中垫圈7 厚度很小,用涂黑来代替剖面符号。 ②图中用双点画线画出与其相邻零件的轮廓,以表达行程开关的固定方法与 位置。 ③当剖切通过阀芯1 的轴线时,不画剖面符号。 ④图中的弹簧9、间隙小的(无配第合22要页/求共5)5页地方采用了夸大画法。
行程开关共由10 种零件构成,在图中,每一种零件都用指引线引出, 编上序号,并按水平、垂直方向布置。标题栏中主要填写装配体名称、比例 等,明细栏中的序号应与零件序号一致,且按自下而上顺序填写相关内容。
第23页/共55页
任务2 识读装配图的方法与步骤
◆任务引入
在进行机械设计、装配、检验、使用、维修及技术改造等各项生产活动 中,都需要识读装配图。
第3页/共55页
第4页/共55页
二、装配图的表达方法
装配图的重点是正确、清楚地表达装配体的结构、工作原理以及各零件 间的装配关系,并不需要把每个零件的各部分结构都完整地表达出来。 1.装配体表达方案的确定
装配图表达的重点与零件图有所不同,一般都采用剖视图作为主要表示 方法,以便将装配体的结构特点、工作原理以及各零件之间的配合关系表示 清楚。 (1 )装配图的视图选择原则
图中每种零件都对应一个序号,图纸的右下角为标题栏,标题栏上 方为明细栏。
第21页/共55页
STEP 2 装配图的表达方法 1.装配体表达方案的确定
该装配体选用了一个基本视图,采用剖视图的表示方法来表达装配体的 结构特点、工作原理及各零件之间的配合关系。 2.装配体画法的基本规定 (1 )相邻零件间接触面、配合面的画法

汽车车身识图整套课件完整版ppt全体教学教程最全电子教案讲义(最新)

汽车车身识图整套课件完整版ppt全体教学教程最全电子教案讲义(最新)
图。 中心车架梁框架式车架具有一根中心车架梁,因而其乘坐室地板
做得比其他形式车架的车低,可降低重心高度,是大多数传统车 架所采用的型式。 框架式车架各部分组件的名称如图1-6所示。
上一页 下一页 返回
第二节 轿车车身
2. 前车身 前车身部分由散热器支架、前翼板和前挡泥板构成。散热器支架
由上、下、左、右四根支架焊接而成一个单独的结构。散热器支 架、前挡泥板用螺栓连接成一体。前车身各部分的相对关系如图 1-7所示。 3. 主车身 图1-8所示为主车身结构示意图。主车身是由围板、下车身、顶 板组成有乘坐室和行李厢的空壳体。围板由左右前车身立柱、内 板、外板、盖板组成。下车身的前面有一传动轴槽,供传动轴通 过。下车身前端与横梁焊接在一起再连接到车架上。
各部件可以直接与车身相连,所以就取消了车架。这种形式又有 底座(或底架)承载式(底座或底架部分较强,它承担了大部分 载荷)和整体承载式(整个车身形成一个参与承载的整体)两种。 承载式车身具有更轻的质量、更大的刚度和更低的高度。
上一页 下一页 返回
第一节 汽车车身简介
二. 汽车车身的基本结构
1. 车身壳体 车身壳体的结构有两大类: (1)轿车、客车均为整体式车身壳体; (2)货车、专用车由驾驶室(又有长头、平头之分)和货厢(有
这种车一般有前座和后座,供4~6人乘坐,其中图1-1(b)所 示之4门轿车,目前在我国较为常见。 2. 硬顶无行李厢轿车 典型硬顶无行李厢轿车车身外形如图1-1(c) 、图1-1(d)所 示。这种车具有金属硬顶,通常没有门柱或仅有较短的B型支柱。
下一页 返回
第二节 轿车车身
3. 敞篷车 典型的敞篷车车身外形如图1-1(e)、图1-1(f)所示。世纪80年代以后,轿车基本上采用整体式车身结构,加之各 种新技术的应用,使轿车整体性能达到了新的水平。

《汽车识图》课件(完整版)

《汽车识图》课件(完整版)

➢ 在平行投影法中,根据投影面是否垂直于投影 面,又分为两种:
✓ 斜投影 投射线倾斜于投影面
✓ 正投影 投射线平行于投影面
第三章 点、直线、平面的投影
第一节 点的投影
❖ 点的投影与直角坐标的关系
➢ 点的X坐标等于点的正面投影到OZ的距离 也等于点的水平投影到OYH轴的的距离;
➢ 点的Y坐标等于点的水平投影到OX轴的距 离及点的侧面投影到OZV的距离;
I. 铅垂面P的投影

I. 铅垂面P
p′
p″
p
II. 正垂面Q的投影
q′
q″

q
II. 正垂面Q q′
q″
q
III. 侧垂面R的投影
r″
r′

r
III. 侧垂面R的投影
r″
r′
r
➢ 投影面平行面投影特性
✓ 平行于一个投影面,垂直于另两个投影面。
• 正平面:平行于V面,对H,W面垂直 • 水平面:平行于H面,对V,W面垂直 • 侧平面:平行于W面,对H,V面垂直
❖ 组合体的形体分析法
第二节 组合体视图的画法
❖ 叠加式组合体的画法
❖ 切割式组合体的画法
❖ 组合体的尺寸注法
➢ 基本体的尺寸注法
➢切割体的尺寸标注
➢ 组合体的尺寸标注
第四节 看组合体视图
❖ 看图的基本要领
➢ 几个视图要用投影关系联系起来看
➢ 应弄清视图中线框和图线的含义 ✓ 视图中每一个封闭线框的含义可能是:
R r
r′
r″
3. 侧平面R的投影
r
➢ 一般位置平面投影特性
✓ 对V,H,W面都倾斜,不在同一直线上的三点
构成的平面。

汽车识图 第一章 制图的基本知识

汽车识图  第一章 制图的基本知识

第一章 制图的基本知识第一节 制图国家标准一般规定无规矩不成方圆,图样必须在统一的标准下进行绘制,便于生产、管理及交流。如国际标准、国家标准、地方标准、行业标准及企业标准等。《技术制图与机械制图》是国家技术监督局发布的中华人民共和国国家标准,该标准统一规定了在有关生产和设计时所需要共同遵守的技术方面的规则,例如:图纸的幅面及格式、比例、字体、图线、尺寸注法、图样画法等。国家标准代号的含义以"GB/T14689-2008"为例予以说明,其中:"GB"是国家标准的缩写,"T"是推荐的缩写,"14689"是该标准的编号,"2008"表示该标准是2008年颁布的。一、图纸幅面及格式(GB/T14689)1、图纸幅面图纸幅面简称图幅,图幅即图纸大小。基本幅面共有5种,尺寸关系如表1-1所示。表1-1图纸幅面尺寸(单位:mm)
图1-36三等分线段AB
2、等分圆周及做内接正多边形由于求出等分圆周点后,直接连接相邻点,即可做出对应等分圆周数的内接正多边形。尺规作图的方法有两种,分别是圆规求点以及借助三角板配合求点连线的方法。
圆规作圆的内接正三(六)边形
丁字尺和三角板配合作圆的内接正三(六)边形
2、等分圆周及做内接正多边形
汽车识图
一、图样及其在生产中的作用根据图形的投影原理,依据国际、国家或行业的标准规定,对工程中的对象进行表达的图形及依附其中的技术条件代号、符号和标记等,称之为图样。图样表达了设计者的设计理念和意愿,传达了相关的技术信息。它是生产活动的主要依据,进行技术交流的重要的“工程语言”,根据使用的环境的不同,又可以把其细分为机械、电气、建筑、船体以及其他图样等,本课程主要研究的是汽车机械制图,如汽车零件图及装配图等。二、本门课程的学习内容首先,我们要学习的是汽车机械制图的基本知识,主要学习在国家相关标准的规定下,图样的画法,如:图幅、线型、字体、比例以及尺寸标注的方法等。其次,学习的是看图方法,我们主要使用的是平行投影法中的正投影的投影方法,所获得的是“三视图”,其特点是投影对象及所绘视图的形状、位置及大小皆一致。随后我们根据投影对象的不同,由简单到复杂,通过点、线、面、基本体、组合体的投影,打下制图基础,形成良好的空间想象能力。最后学习零件图及装配图。

汽车知识大全带图ppt

汽车知识大全带图ppt
铝合金车身
铝合金车身具有重量轻、耐腐蚀、美观等优点,是高性能汽车和豪华车型的首选。铝合金 车身的结构通常采用铆接、胶接等工艺,以实现高精度、高强度和良好的导热性能。
碳纤维复合材料车身
碳纤维复合材料车身具有重量轻、强度高、耐腐蚀等特点,是高性能跑车和豪华SUV的首 选。碳纤维复合材料车身的结构通常采用树脂传递模塑工艺,以实现高精度、高强度和良 好的外观。
汽车技术的进步
随着科技的不断进步,汽车技术也在不断发展 ,如燃油喷射技术、自动变速技术、ABS防抱 死制动技术等。
新能源汽车的发展
随着环保意识的提高,新能源汽车成为未来汽 车发展的趋势,如电动汽车、混合动力汽车等 。
02
汽车发动机
发动机的种类与特点
汽油发动机
柴油发动机
应用广泛,动力输出稳定,结构简单,维护 方便,但燃烧不完全,热效率低,油耗较高 。
空调系统的特点
空调系统能够调节车内温度、湿度、空气质量等,为乘客提 供舒适的环境。
空调系统的工作原理
制冷系统
制冷系统主要由压缩机、冷凝器、膨胀阀、蒸发 器等组成,通过制冷剂的循环来降低车内温度。
通风系统
通风系统主要由风门、风扇、空气滤清器等组成 ,通过引入新鲜空气来保持车内空气的新鲜和清 洁。
暖风系统
将空气和汽油混合后进入气缸,通过火花塞点燃产生能量,推动活塞运动,转化 为机械能输出。
二冲程发动机
利用活塞上下运动来完成进气、压缩、做功和排气四个过程,其中两个过程同时 进行。
发动机的维护与保养
定期更换机油和机滤
保持润滑油的清洁度和油路畅通,防止积 碳和磨损。
检查点火系统
定期检查火花塞的间隙和燃烧情况,保持 点火系统的正常工作。

《汽车零部件识图》课件 第1章 制图的基本知识与技能

《汽车零部件识图》课件 第1章  制图的基本知识与技能

14
(a) X 型图纸竖放
图 1-7 对中符号和方向符号
(b)Y 型图纸横放
15
对中符号及方向符号的画法如图1-8所示。
图 1-8 对中符号和方向符号的画法
16
二、 比例
比例是指图样中图形与其实物相应要素的线性尺寸之比。为了在图样 上直接反映实物的大小,绘图时应尽量采用1:1的原值比例。由于各种实 物的大小与结构存在差异,绘图时可根据实际需要选取放大比例或缩小比 例,工程上应优先选取表1-2中的第一系列比例,必要时也可采用第二系 列比例。
28
1.尺寸标注的基本原则
(1)机件的真实大小应以图样上所标注的尺寸数值为依据,与图形 的大小和绘图的准确度无关。
(2)图样中的尺寸单位为毫米时,不需要标注单位代号或名称,若 采用其他单位,则必须注明 相应的单位代号,如m,cm等。
(3)图样中标注的尺寸就是该零件的最后完工尺寸,否则应另加说 明。
1.汉字
汉字应写成长仿宋体,并应采用国家正式公布推行的《汉字简化方案》 中规定的简化字。,其高度h通常不应小 于3.5 mm,字宽= h/ 2
20
2.数字和字母
字母和数字分A型和B型。A型字体的笔画宽度(d)为字高(h)的十 四分之一,B型字体的笔画宽度(d)为字高(h)的十分之一。在同一图 样上只允许选用一种型式的字体。字母和数字可以写成直体或斜体,斜体 字字头向右倾斜,与水平基线成75°。
书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。为 了达到这些要求,手写字时要注意以下几点。
用H或HB铅笔写字,并将铅笔削成圆锥形,笔尖不要太尖或太秃。 按所写的字号用2H或3H的铅笔打好底格,底格宜浅不宜深,以能看清为准。 字体的笔画宜直不宜曲,起笔和收笔不要追求刀刻效果,要大方简洁。

第二章 车身识图基础.ppt

第二章 车身识图基础.ppt
合体。如图由1、1′、1″可想象出形体Ⅰ为两端挖槽,四角倒圆 的底板,如图2-14(a)所示;有2,2 ′ ,2 ″可知Ⅱ是长方块 顶面挖成一个小圆柱面的形体,如图2-14(b)所示。
同理可得3、3′、3″形体Ⅲ的基本形状,如图2-14所示。
上一页 下一页 返回
第二节 组合体的识图
3. 定位置,想象整体 根据三部分基本体在视图中的相对位置关系,可知Ⅱ、Ⅲ在长度
联系典型零件的分类、判断该零件的类型、用途等内容。 2. 分析视图,想象形状 看懂零件的内、外形状和结构,使读零件图的重点。读零件图时
应从基本视图了解零件的主要形状;结合辅助视图以及剖视、断 面等表达方式,看清零件的局部形状;从设计或加工方面的要求, 了解零件某些结构的作用。
下一页 返回
第三节 零件图识图
第一节 图纸内容
(2)工艺基准。根据零件加工工艺和测量的要求而选定的基准, 称为工艺基准。每个零件在长、宽、高三个方向上都至少有一个 基准,但是根据设计、加工、测量的要求,一般在每个方向上都 选有几个基准。通常把每个方向上决定主要尺寸的基准称为主要 基准,其他基准称为辅助基准。
上一页 返回
第二节 组合体的识图
术指标,如表面粗糙度要求、精度要求、形位公差等。 (4)标题栏。在标题栏中填写零件的名称、材料、数量、绘图比
例、图样编号以及图样的设计、审核等责任者签名等内容。
下一页
第一节 图纸内容
一. 图纸的基本幅面
GB/T14689—1993《技术制图 图纸幅面和格式》规定绘 制技术图样时,应优先采用表2-1中规定的基本幅面,必要时 可以沿长边加长。
一.几个视图联系起来读图
正确运用正投影的投影规律,在看图过程中充分联系各个视图的 投影关系分析立体的形状,以此综合获取形体的特征信息。有些 形体视图不能仅仅凭其中的一二个视图来识别它的形状。应该多 个视图联系起来看,如图2-4所示,主视图、左视图相同、俯视 图不同时,所表达的物体形状也不一样。
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
图2-6 积聚性
单元二 识图的基本知识
3. 类似性
当线段或平面倾斜于投影面时,该投影面上的投影为小于线段 的实长或是小于平面实形的类似形,如图2-7
二、 三视图的形成及对应关系
如图2-8(a)所示,不同形状的物体,在同一个投影面 上的投影完全相同。这就说明,仅凭物体的一个面投影,而 不附加其他说明,是不能确定物体的形状和空间位置的。另 外,由图2-8(b) 可以看出,一个投影图只反映物体两个方 向的尺寸,不能准确反映物体的大小,为了确定要素与空间 位置唯一的对应关系以及物体的真实形状和大小,必须增加 投影面的数量,由此产生了多面投影。
在第一角中,把正立的平面称为正投影面,简称正面,用V表示; 把水平位置的平面称为水平投影面,简称水平面,用H表示;把侧立的 平面称为侧投影面,简称侧面,用W表示。V面、H面、W面构成的体系 称为三投影面投影体系,如图2-10所示,两投影面的交线称为投影轴, 分别是X轴(V面与H面的交线)、Y轴(H面与W面的交线)、Z轴(V面与 W面的交线),三根投影轴的交点O称为原点。
单元二 识图的基本知识
图2-2 中心投影法
图2-3 建筑物的直观图
单元二 识图的基本知识
2. 平行投影法
(1)斜投影法。
(2)正投影法。
投射线倾斜于投影面 的平行投影法为斜投 影法。如图2-4(a)所示, 根据斜投影法得到的 图形称为斜投影图, 简称斜投影。
投射线垂直于投影面 的平行投影法为正投 影法,如图2-4(b)所 示,根据正投影法得 到的图形称为正投影 图,简称正投影。
单元二 识图的基本知识
图2-4 平行投影法
单元二 识图的基本知识
(三)正投影法的基本性质
1. 真实性
当直线或平面与投影面平行时,则直线的投影反映实长,平面 的投影反映实形,如图2-5所示。
图2-5 真实性
单元二 识图的基本知识
2. 积聚性
当线段或平面垂直于投影面时,该投影面上的投影积聚为点或 线,如图2-6所示。
单元二 识图的基本知识
图2-9 八个分角
图2-10 三投影面投影体系
单元二 识图的基本知识
将物体正置于三投影面投影体系中,使物体上尽可能多的面平 行或垂直于三投影面投影体系,并固定不动,分别向三个投影面投 射。如图2-11(a)所示,从前向后投射在V面得到正面投影,从上 向下投射在H面得到水平投影,从左向右投射在W面上得到侧面投 影。然后将三个投影图展开至一平面上,具体如图2-11(b)所示, V面不动,沿Y轴剪开,H面绕OX轴向下旋转90°,W面绕OZ轴向右 旋转90°,即得到平面上的三视图,如图2-11(c)所示。实际画图 时不画投影面的边框和投影轴,如图2-11(d)所示。
参赛选手:****
单元二 识图的基本知识
教学目标
○理解投影的基本概念和分类; ○熟练掌握正投影图及其特性。
单元二 识图的基本知识
一、 投影的基本知识
(一)投影法的基本概念
太阳光或人工产生的光线照射物 体时,在平面(如地面或墙面)上会 产生影子。人们经过长期观察和总结, 找出了光线、物体和影子之间的几何 关系,逐步形成一种法则,即投影法。 投影法就是投射线通过物体向选定的 面投射,并在该面上得到图形的方法, 如图2-1所示。选定的面称为投影面, 所得的图形称为物体的投影。
单元二 识图的基本知识
图2-12 三视图的投影规律
单元二 识图的基本知识
3. 方位关系
三视图除了能反映物体的度量关系外,还能反映物体上的方 位关系。其中主视图反映出物体的上、下、左、右四个方位,俯 视图反映出物体的前、后、左、右四个方位,左视图反映出物体 的上、下、前、后四个方位。
特别强调的是,由于三视图展开过程中H面和W面的旋转造 成了左、俯视图上的前后位置不在自然方位,即在靠近俯视图上 远离主视图的一边为物体的前面,靠近主视图的一边为物体的后 面,如图2-12(b)所示。
单元二 识图的基本知识
三、 点、直线、平面的投影
(一)点的投影
如图2-13所示,过空间A点分别向三面投影体系中的V、H、W 面作垂线,则垂足a′、a、a″分别为A点的三面投影。
其中,a″为A点在W面上的投影,称为侧面投影;a′为A点在V 面上的投影,称为正面投影;a为A点在H面上的投影,称为水平投影 (投影分别用小写字母、小写字母加一撇、小写字母加两撇表示,如 a、a′、a″)。
三视图是指根据有关标准和规定,用正投影法绘制出的物体的 投影图。把物体的正面投影称为主视图,把物体的水平投影称为俯 视图,把物体的侧面投影称为左视图,如图2-11(d)所示。
单元二 识图的基本知识
图2-11 三视图的形成
单元二 识图的基本知识
(二)三视图的对应关系
1. 位置关系
三视图按图2-11(d)所示的位置配置,以主视图为准,俯视 图放置在它的正下方,左视图放置在它的正右方。
图2-1 投影法
单元二 识图的基本知识
(二)投影法的分类
1. 中心投影法
投射线汇交于一点的投影法(投射中心位于有限远处) 称为中心投影法,如图2-2所示, 点S称为投射中心。如图 2-3所示为采用中心投影法得到的建筑物的直观图,该图直 观性较强,但不能反映建筑物各表面的真实形状和大小, 因此,在汽车机械工程中很少采用。日常生活中,照相和 电影采用的都是中心投影法。
单元二 识图的基本知识
图2-8 物体对单个投影面的投影
单元二 识图的基本知识
(一)三视图的形成
如图2-9所示,三个相互垂直相交的平面把空间分成八个区域,分别 称为第一分角(简称第一角,下同)、第二分角、……、第八分角,国家 标准规定,技术制图优先采用第一角画法,因此本书主要讨论第一角的 投影画法。
单元二 识图的基本知识
2. 度量关系(“三等”关系)
由投射方向可知三视图的度量关系如下。 (1)主视图反映物体的长(沿X轴方向的尺寸)和高(沿Z轴方向的 尺寸)。 (2)俯视图反映物体的长和宽(沿Y轴方向的尺寸)。 (3)左视图反映物体的高和宽。 由于向三个投影面投射时,物体的大小和位置不变,因此,主、俯 视图上的长度不仅相等而且要对正,主、左视图上的高度相等且平齐,俯、 左视图上的宽度相等,即主、俯视图“长对正”,主、左视图“高平齐”, 俯、左视图“宽相等”,简称为“三等”关系,如图2-12(a)所示。
