石油大学工程制图考题
工程制图基础试题及答案
工程制图基础试题及答案一、单项选择题（每题2分，共20分）1. 工程制图中，表示物体长度的尺寸单位通常是什么？A. 米B. 厘米C. 毫米D. 千米答案：C2. 在绘制平面图形时，直线的表示方法是什么？A. 虚线B. 点划线C. 实线D. 双点划线答案：C3. 工程制图中，圆的直径通常用什么符号表示？A. ○B. ∅C. ⊕D. ⊙答案：B4. 工程制图中，角度的标注方法是什么？A. 使用直角符号B. 使用度数符号C. 使用弧度符号D. 使用角度符号答案：B5. 在工程制图中，表示物体高度的尺寸通常标注在哪个方向？A. 水平方向B. 垂直方向C. 斜向D. 任意方向答案：B6. 工程制图中，表示物体深度的尺寸通常标注在哪个方向？A. 水平方向B. 垂直方向C. 斜向D. 任意方向答案：A7. 在工程制图中，什么是第一角投影法？A. 从物体的前面看B. 从物体的上面看C. 从物体的左面看D. 从物体的右面看答案：A8. 工程制图中，什么是第三角投影法？A. 从物体的前面看B. 从物体的上面看C. 从物体的左面看D. 从物体的右面看答案：D9. 在工程制图中，什么是正投影？A. 投影线垂直于投影面B. 投影线平行于投影面C. 投影线倾斜于投影面D. 投影线与投影面成任意角度答案：A10. 工程制图中，什么是斜投影？A. 投影线垂直于投影面B. 投影线平行于投影面C. 投影线倾斜于投影面D. 投影线与投影面成任意角度答案：C二、填空题（每题2分，共20分）1. 工程制图中，长度单位通常使用______。
答案：毫米2. 在绘制平面图形时，直线的表示方法是______。
答案：实线3. 工程制图中，圆的直径通常用符号______表示。
答案：∅4. 工程制图中，角度的标注方法是使用______符号。
答案：度数5. 表示物体高度的尺寸通常标注在______方向。
答案：垂直6. 表示物体深度的尺寸通常标注在______方向。
工程制图复习题(附答案)
工程制图复习题(附答案)一、简答题1．简述平面体截交线的特点及基本作图方法。
2．结构施工图主要包括哪些内容？3．试说明剖面图标注的包括哪些内容？如何标注？4．简述在建筑平面图中如何标注门窗？5．简述平面体与平面体相贯线的特点及基本作图方法。
6．简要说明下列图样中编号为①②③钢筋的直径、数量及作用。
7.简述绘制工程图样时如何选择和标注比例。
8.简述在工程图样中粗实线的用途。
9.简述投影面平行线的投影特性。
10.何谓轴测投影图？简述轴测投影图的投影特点及在工程图样中的用途。
11.简述组合体尺寸标注的方法。
二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC的其余两个投影。
1/ 172．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。
2/ 174．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。
按比例1：1绘制。
3/ 176．读懂下列投影图，试将正面投影图绘制为全剖视图。
4/ 177．如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影。
8.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。
9.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
5/ 1710.试绘制1—1断面图和2—2剖面图。
11.作钢筋混凝土梁的1—1、2—2断面图（比列1︰10）。
12.画出1—1、2—2、3—3断面图（比例尺1：1，材料为混凝土）6/ 1713. 试求平面与平面的交线，并判断可见性。
工程制图考试题及答案
工程制图考试题及答案工程制图是工程技术人员必须掌握的基本技能之一，它涉及到机械、建筑、电子等多个领域。
本文将提供一套典型的工程制图考试题目及答案，以供学习者参考和练习。
一、选择题1. 在第一角投影法中，物体的主视图应该放置在哪个位置？A. 左上方B. 右上方C. 正下方D. 正上方答案：B2. 下列哪个视图能够最好地表达物体的内部结构？A. 主视图B. 侧视图C. 俯视图D. 剖视图答案：D3. 标准A4图纸的尺寸是多少？A. 210mm x 297mmB. 210mm x 210mmC. 297mm x 420mmD. 420mm x 297mm答案：A4. 以下哪种线条类型用于表示物体的中心线？A. 实线B. 虚线C. 点划线D. 粗实线答案：B5. 在工程制图中，尺寸数字应该使用哪种字体？A. 正楷B. 仿宋C. 黑体D. 工程字体答案：D二、填空题1. 在工程制图中，__________是用来表示物体实际大小的一种标注方式。
答案：尺寸2. 当需要在一个方向上表达物体的多个相同特征时，可以使用__________进行简化表示。
答案：详图3. 为了确保图纸的清晰易读，所有的文字和尺寸应该避免__________。
答案：重叠4. 在绘制剖视图时，通常使用__________来表示被剖切的部分。
答案：剖面线5. 零件图中的公差标注是为了表示零件尺寸的__________范围。
答案：允许变动三、判断题1. 所有视图都应该按照比例绘制。
（对/错）答案：对2. 在制图中，可以使用直尺和圆规来绘制非标准比例的图形。
（对/错）答案：错3. 尺寸线可以被打断以提高图纸的清晰度。
（对/错）答案：错4. 剖视图中的剖面线应该与视图边框平行。
（对/错）答案：对5. 工程制图中的符号和缩写应当遵循国际标准。
（对/错）答案：对四、简答题1. 请简述第三角投影法与第一角投影法的主要区别。
答案：第三角投影法中，物体的主视图放置在右下方，侧视图放置在左上方，而顶视图放置在最上方。
西安石油大学函授《工程制图》作业5
2024年秋+工程制图+作业五1 / 29 单选题（3.5分）正确答案 A标题栏。
A技术要求;B总体尺寸;C明细栏;D零件序号。
2 / 29 单选题（3.5分）正确答案 AA轴向距离0.5,与轴线夹角45°;B轴向距离0.5,与轴线夹角60°;C轴向距离0.5,与轴线夹角任意角度;D轴向距离1,与轴线夹角任意角。
3 / 29 单选题（3.5分）正确答案 DA尺寸系列代号;B内径代号;C前置代号;D类型代号。
4 / 29 单选题（3.5分）正确答案 AA一组视图、完整的尺寸、技术要求、标题栏; B一组视图、局部尺寸、技术要求、标题栏; C一组视图、完整的尺寸、加工要求、标题栏; D以上都不对。
5 / 29 单选题（3.5分）正确答案 AA表面粗糙度、尺寸公差、形位公差;B表面粗糙度、材料、热处理;C尺寸公差、形位公差、材料;D以上都不对。
6 / 29 单选题（3.5分）正确答案 A表面粗糙度的符号“▽”表示( )。
A去除材料的方法获得的表面粗糙度;B不去除材料的方法获得的表面粗糙度;C任意方法获得的表面粗糙度;D以上都不对。
7 / 29 单选题（3.5分）正确答案 AA允许尺寸的变动量;B实际尺寸与公称尺寸之差;C上偏差与下偏差之差;D以上都不对。
8 / 29 单选题（3.5分）正确答案 AA形状公差和位置公差;B直线度公差和平面度公差;C圆度公差和圆柱度公差;D以上都不对。
9 / 29 单选题（3.5分）正确答案 AA牙型、直径、螺距、线数、旋向;B牙型、长度、螺距、线数、旋向;C牙型、直径、长度、线数、旋向;D以上都不对。
10 / 29 单选题（3.5分）正确答案 AA相邻两牙在中径线上对应两点间的轴向距离;B相邻两牙对应两点间的轴向距离;C同一条螺旋线在中径线上对应两点间的轴向距离; D同一条螺旋线在大径线上对应两点间的轴向距离。
11 / 29 单选题（3.5分）正确答案 BABCD12 / 29 单选题（3.5分）正确答案 AA三角形;B梯形;C矩形;D锯齿形。

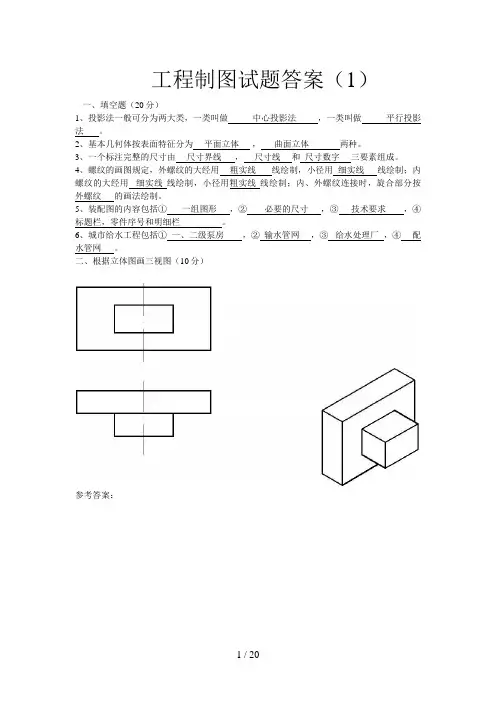

工程制图试题与答案(超好)
工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体，曲面立体两种。
3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。
6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。
二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。
三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。
2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用1 代替。
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1.5LH-5g6g-S的公称直径为 16 mm，旋向为右（左、右）；导程为1.5 。
5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。
二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
工程制图(全英语)智慧树知到答案章节测试2023年中国石油大学(华东)
第一章测试1.What does a thick line represent in drawing?A:represent visible lineB:represent invisible lineC:represent symmetrical lineD:represent hatching line答案:A2.The possible direction of a dimension text should towards?A:leftB:rightC:downD:upper答案:AD3.The “R” and “∅” means radius and diameter.A:错B:对答案:B4.The main contents of title block are:A:student ID NO.B:signatureC:part nameD:class答案:ABCD5. The elements of the dimensionA: textB: dimension lineC: arrow headD: extension line答案:ABCD6. Thin dashed dotted line to indicate axis line ,symmetrical center lines.A:错B:对答案:B7. Continuous thin irregular line to indicate part sectional boundary lines or toterminate a part view, and for short break line.A:对B:错答案:A8. Thick dashed line shown can be made surface-treatmentA:对B:错答案:A9. A compass is used to draw circles and arcsA:错B:对答案:B第二章测试1.Which coordinates are related to H projection of a point?A:x,yB:y,zC:x,y,zD:x,z答案:A2.How can you represent V projection of a point?A:AB:a’’C:a’D:a答案:C3.Which projection accumulates as a point for a H perpendicular line?A:VB:no projection accumulates as a pointC:WD:H答案:D4.Which projection is the true length for a frontal line?A:W projectionB:H projectionC:no projectionD:V projection答案:D5.How many types of parallel line are there relative to projection plane?A:2B:4C:1D:3答案:D6.How many relationships between two lines?A:3B:4C:2D:1答案:AB7.If two projections of two lines are parallel, then the two lines are parallel inspaceB:对答案:A8.The true length projection of a line appears in a projection plane that isparallel to the lineA:错B:对答案:B9.Two lines are parallel in space provided that their respective projections ontwo projection planes are parallel.A:错B:对答案:B10.If a line is parallel to any line in a plane, the line is parallel to the plane.A:对B:错答案:A第三章测试1.What type of intersection line can you get, when a sphere cut by a plane?A:ellpseB:uncertainC:circleD:straight line答案:C2.Known to have four sets of projections of a sphere with a circular hole, thecorrect set is ( )A:aB:bC:cD:d答案:C3.Known solid’s main view and top view, select correct left view ( )A:aB:dC:cD:b答案:A4.Given the main view and top view of the solid, the correct left view is ( )A:cB:aC:d答案:A5.According to the main and top views, select the right left view ( )A:cB:bC:dD:a答案:D6.Select the correct left view ( )A:dB:bC:cD:a答案:C7.Select the correct left view ( )A:cB:dC:bD:a答案:B8.Select the correct left view ( )A:cB:dC:bD:a答案:C9.Select the correct top view ( )A:cB:aC:dD:b答案:B10.Select the correct top view ( )A:aB:cC:bD:d答案:C11.Select the correct left view ( )A:dB:cC:aD:b答案:B12.Select the correct left view ( )A:dB:bC:aD:c答案:A13.Select the correct top view ( )A:cB:dC:aD:b答案:D第四章测试1.What are the regulations of three views? main view and left view : ; mainview and top view: ; top and left view: .A:same height; same witdh; same lengthB:same length; same height; same widthC:same height; same length; same widthD:same width; same length; same height答案:C2.is the dashed line necessary in isometric projection?A:错B:对答案:A3.How much is the axes angle of isometric projectionA:60°B:90°C:120°D:125°答案:C4.longer dimension should be outside of short ones.A:错B:对答案:B5.The overall length is necessary for a round end plate.A:错B:对答案:A6.The three types of dimension include shape dimension, location dimensionand overall dimensionA:错答案:B7.select the correct view.A:aB:dC:cD:b答案:B8.Select the correct left view ( )A:dB:bC:cD:a答案:C9.Select the correct top view ( )A:cB:bC:dD:a答案:B10.Select the correct top view ( )A:aB:cC:dD:b答案:D第五章测试1.How much is the inclined angle of hatching for the commonly used metallicmaterialA:90°B:30°C:60°D:45°答案:D2.An object be represented as local section in the condition that both theoutside and inside are complex, and its structure is not symmetryA:对B:错答案:A3.when several parallel cutting planes are used to cut, there will be a bold lineat the corner of turning point.A:对答案:B4.Superposition cut is represented as thick line and is put inside the originalviewA:错B:对答案:A5.The arrow head can be omitted when the cut structure is symmetry,A:错B:对答案:B6.The cut is represented only on the croosection, but the section is representedfor all the visible outlinesA:错B:对答案:B7.When a cutting plane pass through symmetric position of a rib, there shouldbe no hatching on the area of the rib.A:对B:错答案:A8.The position of labeling the name letters for a sectional view should be aboveits viewA:错B:对答案:B9.When a cutting plane pass through the symmetric position, the labelinglocation symbols can be omitted.A:错B:对答案:B10.When a inclined cutting plane is used, the inclined sectional view can berotated at an angle of less than 45°.A:对B:错答案:A第六章测试1.What does LH mean in thread marks?A:the length of threadB:left hand threadC:uncertainD:right hand thread答案:B2.what does M, Tr, R mean respectively in thread marks?A:metric thread, trapezoidal thread, sealing pipe threadB:metric thread, trapezodial thread, sealing pipe threadC:trapezoidal thread, ,metric thread,sealing pipe threadD: trapezoidal thread, sealing pipe thread,metric thread答案:A3.what does the 6 mean in symbol of washer GB/T 97.1-2002 6A:major diameter of the washerB:nominal diameter of the washerC:minor diameter of the washerD:the length of the washer答案:B4.What is the diameter relationship between hole and bolt?A:the hole diameter should be equal to bolt diameterB:the hole diameter should be larger than bolt diameterC:the hole diameter should be 1.1times of bolt diameterD:the hole diameter should be less than bolt diameter答案:BC5.Whe two adjacent part are cut, the hatching direction shall be reverese.A:对B:错答案:A6.In screw joint, the end line should be drawn at the position ofA:same level with contacting surfaceB:any positionC:under contacting surfaceD:above the contacting surface答案:D7.In stud joint, the length ,Bm of metal end depends on material connected.A:Bm=d, for steelB:Bm=1.25d or 1.5d for cast ironC:Bm=0.5d for steelD:Bm=2d for aluminum答案:ABD8.The addendum circle is larger than pitch circle, and the dedendum circle isthe smallest oneA:对B:错答案:A9.Keyway inside a wheel is normally throughA:对答案:A10.In the symbol of key 16X100 GB/T 1096-2003, what does 100 mean?A:length of the keyB:width of the keyC:height of the keyD:number of the key答案:A11.Select the correct thread connection drawing methodA:dB:bC:cD:a答案:C12.When draw internal thread, major diameter is drawn as thin line , minor oneis drawn as thick line in non circular view.A:对B:错答案:A13.In circular view, the notch of screw head should be drawn with an inclindangle of ( )A:45°B:60°C:120°D:90°答案:A第七章测试1.What is the unit in Ra6.3?A:uncertainB:umC:mD:mm答案:B2.What is the most commonly used evaluation parameter of surface roughnessA:RzB:RaC:YnD:Ry答案:B3.How much is the upper deviation of h6A:3B:1C:0答案:C4.What is the fit of H7/f6?A:clearance fitB:transition fitC:interferance fitD:uncertain答案:A5.In hole based system of fit, what is the basic devitaion symmbol of the holeA:H/hB:HC:hD:any letter答案:B6.What principle does one should follow in set position of a part?A:machining positionB:machining position and working positionC:working positionD:uncertain答案:B7.The dimension chain should be closedA:错B:对答案:A8.When represent a shaft, the non-circular view should be chosen as main viewA:对B:错答案:A9.The upper deviation is : maximum size-basic size and the lower deviation is :minimum size-basic sizeA:错B:对答案:B10.we can find the material from title blockA:错B:对答案:B第八章测试1.The contents of assembly drawingsA:technical requirementB:necessary dimensionsC:decoration etcD:a group of views答案:ABD2.Necessary dimensions include:A:overall dimensionB:other importantC:characteristic dimensionD:mounting dimensionE:assembly dimension答案:ABCDE3. A group of views:A:motion transmitting and operation principleB:assembly relationshape among partsC:decoration etcD:basic structure of each part答案:ABD4.Inside the block,you should sign your name and object nameA:错B:对答案:B5.Overall dimensions show the ( ) of the composite solidA:heightB:diameterC:widthD:overall length答案:ACD6.Technical requirements on a detail drawing include surface texture,dimension tolerance, geometrical tolerance, heat treatment and surface treatment, machining and inspection, and other special requirements A:错B:对答案:B7.When two part’s surface contacting, there had better be only on e pair ofcontact surfaces in the same directionA:对B:错答案:A。
工程制图复习题附答案
工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。
答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。
答案：毫米3. 工程制图中，表示物体对称性的符号是________。
答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。
答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。
答案：度符号6. 工程制图中，表示物体厚度的线型是________。
石油大学土木工程制图在线作业
《土木工程制图》15春在线作业 1
一,单选题
1. 较长的等断面的构件，或构件上有一段较长的等断面，可以假想将该构件折断其中间一部分，然后在断开处两侧加上（）
A. 波浪线
B. 折断线
C. 单点长划线
D. 双点长划线
?
正确答案： B
2. 假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。
这种水平剖切的剖面图，在房屋建筑图中，称为（）。
A. 剖面图
B. 断面图
C. 立面图
D. 平面图
?
正确答案： D
3. 在标高投影图中，要充分确定形体的空间形状和位置，还必须附有一个（），并注明刻度单位
A. 侧立面图
B. 定位尺寸
C. 比例尺
D. 定型尺寸
?
正确答案： C
4. 起装饰作用是（）层。
A. 中间层
B. 底层
C. 面层
D. 辅助层
?
正确答案： C
5. 总平面图中，用坐标确定位置时，宜注出房屋___角的坐标
A. 一个
B. 两个
C. 三个
D. 四个。
石大远程在线考试——《土木工程制图》试卷B
中国石油大学（北京）远程教育学院期末考试《土木工程制图》B卷学习中心： _ 姓名：_ _ 学号：关于课程考试违规作弊的说明1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。
2、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。
3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0”。
试题选题说明：请按照学号尾数选答试卷：学号尾号为0、1、2、3 的同学做A 卷学号尾号为4、5、6 的同学做B 卷学号尾号为7、8、9 的同学做C 卷1.（20分）试作出形体的全剖视图。
（直接在视图中绘制，不必另画图样）2.（20分）本图是某钢筋混凝土现浇板配筋图（部分）。
请看图回答以下问题：（1）用（2）已知：①②钢筋是两端带有半圆弯钩的 I 级钢筋，布置在板的底层。
钢筋直径为10mm，每隔150放置一根。
①②钢筋布置在3号轴线和4号轴线及A 、B 轴线的板中。
③钢筋是构造筋，直径6mm ，布置在板的上层，伸入邻板的长度为400mm 。
请在图中补画上①②③钢筋布置平面图。
3.（20 分）已知A 处树高5M，B 处树高3M，试画出B 处的树高。
4.（20 分）已知平面上一条高程为20 的等高线，平面的坡度为i=1：3，试作出该平面上四条整数高程的等高线。
（参照给定的比例尺，保留计算和作图过程。
）5.（20 分）下图是某住宅的平面图中的某一图样。
已知室内地面的标高为±0.000，室外平台面比客厅地面低50mm，平台面的长度为6240mm, 台阶的每个踏步高150mm。
试将图样尺寸标注完善。
（1）建筑平面图（除屋顶平面图之外）实际上是假想用水平剖切平面在稍高于窗台的位置将房屋剖开，把窗台线以上的部分移开，将剩余部分向下投射得到的水平剖切面。
工程制图、cad练习题
《工程制图》课程练习题P2-1.在指定位置处，照样画出各种图线。
P3-1按小图上所注尺寸，在指定位置采用1：1的比例作图（1）斜度（2）锥度P5-2徒手画出下列图形，比例为1：1，不标注尺寸P6-2已知：A（25，20，10）、B（0，10，15）、C（0，0，20）作出各点的三面投影图。
在点A的左方20mm；3.点C在H面内。
P7-1判断下列直线对投影面的相对位置，并填写名称P7-2依据下列条件作出各直线的三面投影。
1.正平线AB 长20mm ，距V 面15mm ，o30=α，且点B 在点A 的右下方； 2.铅垂线CD 长20mm,，距W 面15mm ，点D 在点C 上方。
P7-3在AB 上取一点E ，使AE=10mm ，完成E 点的三面投影。
P8-21.如图，求出线段AB 的实长和对V 面的倾角β；2.已知直线CD 对H 面的倾角o30=α，求其正面投影。
P8-3判断平面与投影面的相对位置，并填写名称。
P9-2完成下列平面图形的两面投影：1.等边三角形ABC为水平面；2.正方形DEFG为正垂面。
P9-3补全平面图形ABCDE的两面投影。
P9-4在平面ABC内取一点K，使K点距H面15mm，距V面20mm。
P10-2过C点作直线AB的平行线CD，长度为20mm。
P10-3已知AB与CD相交，点B在H面内，点D距V面10mm，作出两直线的投影。
P11-2作两交叉直线AB与CD的公垂线EF，分别交AB、CD于点E、F，并标明ABCD间的真实距离。
P11-3作出以AC为底的等腰三角形ABC的水平投影。
P12-1作一正平线MN与AB、CD、EF三直线均相交。
P12-2已知AB为正平线，点C在H面内，作出等边三角形ABC的两面投影。
P13-1判断下列线与面的相对位置（相交、平行、垂直）P13-3求直线MN与平面ABC的交点K，并判断可见性。
P14-11.过点M作一平面平行于平面DEF；2.过点K作正平线平行于平面ABC。
石大远程在线考试——《土木工程制图》试卷B
中国石油大学（北京）远程教育学院期末考试《土木工程制图》B卷学习中心： _ 姓名：_ _ 学号：关于课程考试违规作弊的说明1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。
2、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。
3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0”。
试题选题说明：请按照学号尾数选答试卷：学号尾号为0、1、2、3 的同学做A 卷学号尾号为4、5、6 的同学做B 卷学号尾号为7、8、9 的同学做C 卷1.（20分）试作出形体的全剖视图。
（直接在视图中绘制，不必另画图样）2.（20分）本图是某钢筋混凝土现浇板配筋图（部分）。
请看图回答以下问题：（1）用（2）已知：①②钢筋是两端带有半圆弯钩的 I 级钢筋，布置在板的底层。
钢筋直径为10，每隔150放置一根。
①②钢筋布置在3号轴线和4号轴线及A 、B 轴线的板中。
③钢筋是构造筋，直径6 ，布置在板的上层，伸入邻板的长度为400 。
请在图中补画上①②③钢筋布置平面图。
3.（20 分）已知A 处树高5M，B 处树高3M，试画出B 处的树高。
4.（20 分）已知平面上一条高程为20 的等高线，平面的坡度为1：3，试作出该平面上四条整数高程的等高线。
（参照给定的比例尺，保留计算和作图过程。
）5.（20 分）下图是某住宅的平面图中的某一图样。
已知室内地面的标高为±0.000，室外平台面比客厅地面低50，平台面的长度为6240, 台阶的每个踏步高150。
试将图样尺寸标注完善。
（1）建筑平面图（除屋顶平面图之外）实际上是假想用水平剖切平面在稍高于窗台的位置将房屋剖开，把窗台线以上的部分移开，将剩余部分向下投射得到的水平剖切面。
中国石油大学在线(工程制图)作业
1．第1题单选题判断两直线AB与CD的相对位置，平行。
A、B、C、D、标准答案：A您的答案：D题目分数：5此题得分：0.0批注：2．第2题单选题判断铅垂面对投影面的相对位置。
A、B、C、D、标准答案：D您的答案：B题目分数：5此题得分：0.0批注：3．第3题单选题S点属于平面ABC上的是。
A、B、C、D、标准答案：B您的答案：B题目分数：14此题得分：14.0批注：4．第4题单选题判断正平面对投影面的相对位置。
A、B、C、D、标准答案：B您的答案：B题目分数：5此题得分：5.0批注：5．第5题单选题判断两直线AB与CD的相对位置，交叉。
A、B、C、D、标准答案：C您的答案：C题目分数：5此题得分：5.0批注：6．第6题单选题判断铅垂线对投影面的相对位置。
A、B、C、D、标准答案：C您的答案：C题目分数：5此题得分：5.0批注：7．第7题单选题判断侧平面对投影面的相对位置。
A、B、C、D、标准答案：C您的答案：C题目分数：5此题得分：5.0批注：8．第8题单选题判断侧平线对投影面的相对位置。
A、B、C、D、标准答案：D您的答案：B题目分数：5此题得分：0.0批注：9．第9题单选题判断侧垂线对投影面的相对位置。
A、B、C、D、标准答案：A您的答案：C题目分数：5此题得分：0.0批注：10．第10题单选题判断两直线AB与CD的相对位置，相交。
A、B、C、D、标准答案：D您的答案：D题目分数：4此题得分：4.0批注：11．第11题单选题判断正平线对投影面的相对位置。
A、B、C、D、标准答案：B您的答案：D题目分数：4此题得分：0.0批注：12．第12题单选题判断两直线AB与CD的相对位置，垂直。
A、B、C、D、标准答案：B您的答案：D题目分数：5此题得分：0.0批注：13．第13题单选题判断侧垂面对投影面的相对位置。
A、B、C、D、标准答案：A您的答案：D题目分数：5此题得分：0.0批注：14．第14题单选题直线MN在平面ABC上的是。
石油大学工程制图考题
2013年中国石油大学《工程制图》综合复习资料一、单项选择题1．已知直线BF两端点的坐标B(45,60,30)、 F(45,5,30),则此直线应该是（）A 铅垂线 B水平线 C正垂线 D一般位置直线2．如右图，下列判断正确的是（）A 点E在AB上，也在CD上B 点E不在AB上，在CD上C 点E在AB上，不在CD上D 无法判断3．如右图平面ABCD为水平面，直线AD与BC的相对位置是（）A 平行B 相交C 交叉D 无法判断。
4.平面ABC的投影中，ab=bc=ac=a′b′=b′c′=a′c′,正确的判断是（）5.已知立体的两个投影，所给侧面投影正确的是（）6.已知立体的两个投影，所给侧面投影正确的是（）7.下列圆锥截切的投影，错误的是（）8.下列图中立体相贯画法正确的是（）9.下列图中立体相贯画法正确的是（）10. 已知立体的主俯视图，所给左视图正确的是（）11. 已知立体的主俯视图，所给左视图正确的是（）12.下列断面图画法正确的是（）13.下列断面图画法正确的是（）14. 下列内螺纹画法正确的是（）15. 下列局部剖视图，画法正确的是（）16.下列剖视图画法正确的是（）二、多项选择题(多选、少选、错选均不得分)1.下列图中，点M在平面ABC上的是( )2.下列图中，平面DEFG为正方形的是( )3.下列图中立体相贯画法正确的是 ( )4.下列剖视图画法正确的是（）5.下列螺纹标注错误的是（）6.下列局部剖视图，画法正确的是（）三、组合体补线题（虚线全部画出）1．补画出三个视图中的漏线。
2. 补画出三个视图中的漏线。
3．补画主、左视图中的漏线4．补画左视图（虚线全部画出）。
5．补全视图中的漏线 6.补画俯、左视图中的漏线四、尺寸标注题1．注全尺寸（不注数值，但要注写φ等符号) 2. 注全尺寸（不注数值，但要注写φ等符号)3．注全尺寸（不注数值，但要注写φ等符号) 4. 注全尺寸（不注数值，但要注写φ等符号)五、表达方法题1．补画主视图（半剖）中的漏线，并画出取半剖的左视图。
西安石油大学函授《工程制图》作业1-5全
2024年秋+工程制图+作业一1 / 42 单选题（2.5分）正确答案 BASY;BGB;CJB;DSJ。
2 / 42 单选题（2.5分）正确答案 DASY;BSJ;CJB;DGB/T。
3 / 42 单选题（2.5分）正确答案 AAGB;BISO;CANSI;DJIS。
4 / 42 单选题（2.5分）正确答案 D则,某些行业部门还制定有部颁标准,则部颁标准是( )。
A参考作用;B与国家标准并行使用;C取代国家标准;D对国家标准的补充。
5 / 42 单选题（2.5分）正确答案 CA3种;B4种;C5种;D6种。
6 / 42 单选题（2.5分）正确答案 AA420mm×594mm;B297mm×420mm;C210mm×297mm;D594mm×841mm。
7 / 42 单选题（2.5分）正确答案 CA420×594mm;B297×210mm;C420×297mm;D297×594 mm。
8 / 42 单选题（2.5分）正确答案 CA细实线;B中粗实线;C粗实线;D加粗的粗实线。
9 / 42 单选题（2.5分）正确答案 AA右下角;B左下角;C右上角;D以上都不对。
10 / 42 单选题（2.5分）正确答案 D)。
A任意线型;B细实线;C中粗实线;D粗实线。
11 / 42 单选题（2.5分）正确答案 C注长度为20,该特征的实际长度为( )。
A100B62.5C20D2512 / 42 单选题（2.5分）正确答案 AA放大比例;B缩小比例;C原值比例;D不清楚。
13 / 42 单选题（2.5分）正确答案 BA放大;B缩小;C不清楚;D根据实际情况而定。
14 / 42 单选题（2.5分）正确答案 D尺寸多大?( )。
A缩小比例、1.5;B放大比例、150;C缩小比例、150;D放大比例、1.5。
15 / 42 单选题（2.5分）正确答案 AA图形是实物的2 倍;B实物是图形的2 倍;C图形和实物一样大;D不确定。
石大远程在线考试——《土木工程制图》试卷B
1 / 4中国石油大学（北京）远程教育学院期末考试《土木工程制图》B 卷学习中心：_姓名：_ _ 学号：关于课程考试违规作弊的说明1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文） ，带有明显外校标记， 不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者， 判为抄袭，成绩为“ 0'2、两人或两人以上答题内容或用语有 50%以上相同者判为雷同，成绩为 “0”3、 所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为 白卷”或 错卷”，成绩为0”。
试题选题说明：请按照学号尾数选 答试卷：学号尾号为0、1、2、3的同学做A 卷学号尾号为4、5、6的同学做 B 卷学号尾号为7、8、9的同学做C 卷1. （20分）试作出形体的全剖视图。
（直接在视图中绘制，不必另画图样）（20分）本图是某钢筋混凝土现浇板配筋图（部分）。
请看图回答以下问题: 平面图表示配置双层钢筋图时，底层钢筋的画法是 板底层配筋弯钩向上向左 （2）已知：①② 钢筋是两端带有半圆弯钩的 I 级钢筋，布置在板的底层 。
钢筋直径为2. （1）用 。
10,每隔150放置一根。
①② 钢筋布置在3号轴线和4号轴线及A、B轴线的板中。
③钢筋是构造筋，直径6，布置在板的上层，伸入邻板的长度为400。
请在图中补画上①②③钢筋布置平面图。
3.（20分）已知A处树高5M，B处树高3M，试画出B处的树高。
2 / 44.（20分）已知平面上一条高程为20的等高线，平面的坡度为1: 3，试作出该平面上四条整数高程的等高线。
（参照给定的比例尺，保留计算和作图过程。
）艸□:”酬匕/二和5.（20分）下图是某住宅的平面图中的某一图样。
已知室内地面的标高为±）.000,室外平台面比客厅地面低50，平台面的长度为6240,台阶的每个踏步高150。
试将图样尺寸标注完善兀善。
（1）建筑平面图（除屋顶平面图之外）实际上是假想用水平剖切平面在稍高于窗台的位置将房屋剖开，把窗台线以上的部分移开，将剩余部分向下投射得到的水平剖切面___ 。
中国石油大学(华东)22春“土木工程”《建筑制图》作业考核题库高频考点版(参考答案)试题号5
中国石油大学（华东）22春“土木工程”《建筑制图》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.一般情况下，图纸长边可以加长，短边不应加长。
()A.正确B.错误参考答案：A2.剖切符号的剖切位置线和投射方向线的长度分别为()。
A.6~8、4~6B.6~10、4~6C.均为6~10D.均为4~6参考答案：B3.若详图与被索引的图样不在同一张图纸内时，索引符号的上、下半圆注明的分别是()的编号。
A.详图详图所在图纸B.详图所在图纸详图C.均为详图D.以上均错参考答案：A4.如果受力筋采用光圆钢筋，则两端必须加弯钩，以加强钢筋与混凝土之间的粘结。
()A.正确B.错误参考答案：A在梁平法表达中采用平面注写方式时，有原位标注和集中标注两部分，取值时原位标注优先。
()A.正确B.错误参考答案：A6.4f25中的4和25的含义是()A.直径、间距B.根数、直径C.根数、间距D.根数、长度参考答案：B7.在板的配筋中，底层钢筋、顶层钢筋的弯钩分别应()。
A.向左或向下、向右或向上B.向左或向上、向右或向下C.向右或向下、向左或向上D.向右或向上、向左或向下参考答案：B8.在钢结构图中采用焊接连接时，()表示焊缝断面的基本型式。
A.补充符号B.图形符号C.引出线D.以上均不是参考答案：B9.标注半径尺寸时，应在尺寸数字前加符号“φ”，标注直径尺寸时，应在尺寸数字前加符号“R”。
()A.正确参考答案：B10.在绘制钢筋混凝土梁的配筋图时，断面图应放在立面图的正上方或正下方，钢筋详图的位置可任意。
()A.正确B.错误参考答案：B11.断面图的处理方式有三种，分别为()。
A.移出断面图B.局部断面图C.重合断面图D.中断断面图参考答案：ACD12.尺寸排列应遵循大尺寸在内、小尺寸在外的原则。
()A.正确B.错误参考答案：B13.带肋钢筋为了加强与混凝土之间的粘结，保证具有较强的粘结力，两端也必须带弯钩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石油大学工程制图考题文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
2013年中国石油大学《工程制图》综合复习资料一、单项选择题
1．已知直线BF两端点的坐标B(45,60,30)、 F(45,5,30),则此直线应该是
（）
A 铅垂线 B水平线 C正垂线 D一般位置直线
2．如右图，下列判断正确的是
（）
A 点E在AB上，也在CD上
B 点E不在AB上，在CD上
C 点E在AB上，不在CD上
D 无法判断
3．如右图平面ABCD为水平面，直线AD与BC的相对位置是（）
A 平行
B 相交
C 交叉
D 无法判断。
4.平面ABC的投影中，ab=bc=ac=a′b′=b′c′=a′c′,正确的判断是
（）
5.已知立体的两个投影，所给侧面投影正确的是（）
6.已知立体的两个投影，所给侧面投影正确的是（）
7.下列圆锥截切的投影，错误的是（）
8.下列图中立体相贯画法正确的是（）
9.下列图中立体相贯画法正确的是（）
10. 已知立体的主俯视图，所给左视图正确的是（）
11. 已知立体的主俯视图，所给左视图正确的是（）
12.下列断面图画法正确的是（）
13.下列断面图画法正确的是（）
14. 下列内螺纹画法正确的是（）
15. 下列局部剖视图，画法正确的是（）
16. 下列剖视图画法正确的是（）
二、多项选择题(多选、少选、错选均不得分)
1.下列图中，点M在平面ABC上的是( )
2.下列图中，平面DEFG为正方形的是( )
3.下列图中立体相贯画法正确的是 ( )
4.下列剖视图画法正确的是（）
5.下列螺纹标注错误的是（）
6.下列局部剖视图，画法正确的是（）
三、组合体补线题（虚线全部画出）
1．补画出三个视图中的漏线。
2. 补画出三个视图中的漏线。
3．补画主、左视图中的漏线4．补画左视图（虚线全部画出）。
5．补全视图中的漏线 6.补画俯、左视图中的漏线
四、尺寸标注题
1．注全尺寸（不注数值，但要注写φ等符号)2. 注全尺寸（不注数值，但要注写φ等符号)
3．注全尺寸（不注数值，但要注写φ等符号)4. 注全尺寸（不注数值，但要注写φ等符号)
五、表达方法题
1．补画主视图（半剖）中的漏线，并画出取半剖的左视图。
2．画出取全剖视的主视图及取半剖视的左视图。
3. 想清立体的结构，将主视图画成半剖视图，并完成取全剖的左视
图。
六、读零件图题
（一）读零件图，完成下列问题
（二）读懂零件图，完成读图要求。
1、看懂零件，给俯视图填充剖面线。
2、注出图中遗漏的粗糙度符号：φ10、φ16孔的粗糙度Ra值各为3.2，主视图中尺寸43所指的两端面的粗糙度Ra值各为12.5。
3、φ22+0.062/0的最大极限尺寸为最小极限尺寸为
公差为。
4、底板的尺寸长为宽为
5、说明各图的表达方法：主视图为________剖视图，俯视图为______剖视图，左视图为____________剖视图。
复习题答案
一、单项选择题
二、多项选择题(多选、少选、错选均不得分)
三、组合体补线题（虚线全部画出）
1．补画出三个视图中的漏线。
2. 补画出三个视图中的漏线。
3．补画主、左视图中的漏线4．补画左视图（虚线全部画出）。
5．补全视图中的漏线 6.补画俯、左视图中的漏线
四、尺寸标注题
1．注全尺寸（不注数值，但要注写φ等符号)2. 注全尺寸（不注数值，但要注写φ等符号)
3．注全尺寸（不注数值，但要注写φ等符号)4. 注全尺寸（不注数值，但要注写φ等符号)
五、表达方法题
1．补画主视图（半剖）中的漏线，并画出取半剖的左视图。
2．画出取全剖视的主视图及取半剖视的左视图。
3. 想清立体的结构，将主视图画成半剖视图，并完成取全剖的左视图。
六、读零件图题
（一）读零件图，完成下列问题
（二）读懂零件图，完成读图要求。
