第3章电容式传感器

第3章电容式传感器

由图3Z C 7 可( 得R 到S 等1 效 阻R 2 抗R PZ2 C C,2) 即j(1 R 2 P R 2 C 2 C 2L )
P
P
式中2f为激励电源角频率
由于传感器并联电阻RP很大,上式经简化后得等效电容为
等效电容
CE1 C 2LC 1(C f/f)2
式中 f
1
0
为电路谐振. 频率
例如在图3-10(b)中a=1,=0。根据图3-9曲线知:k=0.25, =0, 因此输出电压USC=0.25E;图(c)中当
R 1 时,a1,900 根据图3-9曲线得到k=0.5, =0 jC
USC=0.5E;图3-10(c)和(d)线路形式相同,但是由于(d)图
中采用了差动式电容传感器,故输出电压USC=E ,比图 (c)的输出电压提高了一倍。
对于变极距型, 其静态灵敏度
KCC 0( 1 ) d d 1d/d
因△d/d <<1,上式可按 台劳级数展开而得
KC0[1d(d)2 ] d dd
KC0[1d(d)2 ] d dd
由上式可知,灵敏度与起始极间距d有关,而且不是常数, 是随被测量变化而改变。要提高灵敏度,应减小d,但δ过 小容易引起电容器击穿(空气的击穿电压3kV/mm)。
注意:1.上述各种电桥输出电压是在假设负载阻抗无限 大(即输出端开路)时得到的,
实际上由于负载阻抗的存在而使输出电压偏小。
2.电桥输出为交流信号,不能判断输入传感器信号的极 性,只有将电桥输出信号经交流放大后,再用相敏检波电 路和低通滤波器,才能得到反映输入信号极性的输出信号。
(四)运算法测量电路 它由传感器电容CX和固定电容 C。、以及运算放大器A组成。
④采用“驱动电缆”技 术(也称“双层屏蔽等位 传输”技术)。 见教材P60

完整版电容式传感器课程设计方案

完整版电容式传感器课程设计方案

完整版电容式传感器课程设计方案一、课程概述本课程设计旨在介绍电容式传感器的原理、特点以及应用,通过实践操作和实验演示,培养学生的实际应用能力和创新思维能力。

课程设计涵盖了传感器的基础知识、电容式传感器的原理和构造、电容测量电路以及电容式传感器的应用场景等内容。

二、课程目标1.掌握电容式传感器的基本原理和构造;2.熟悉电容测量电路的设计与实现;3.理解电容式传感器在不同领域的应用;4.能够进行电容式传感器的实验操作和数据分析。

三、教学内容和方法1.电容式传感器的基础知识(4学时)-电容的基本概念和计算方法;-电容式传感器的分类和特点;-电容式传感器的工作原理。

2.电容式传感器的原理和构造(6学时)-电容式传感器的工作原理和应用范围;-常见的电容式传感器类型及其特点;-电容式传感器的结构和工作原理。

3.电容测量电路的设计(8学时)-常见的电容测量电路的设计原理;-电阻-电容(RC)电路的设计和实现;-桥式电阻-电容(RC)电路的设计和实现;-电容式传感器的输出信号处理和放大。

4.电容式传感器的应用(6学时)-温度测量与控制;-液位检测与控制;-压力传感与控制;-人机交互与触控技术。

5.实验操作和应用案例(6学时)-实验操作:电容的测量和计算;-实验操作:电容式传感器的特性测量;-应用案例:温度测量与控制;-应用案例:液位检测与控制。

四、教学评价1.实验报告和作业:根据实验操作和应用案例,学生需提交实验报告和作业,考察其对电容式传感器的理解和应用能力。

2.课堂讨论和展示:鼓励学生在课堂上参与讨论,展示自己对电容式传感器的理解和实验操作的结果。

3.课程项目:以小组形式设计一个电容式传感器的应用项目,要求学生能够设计并实现一个基于电容式传感器的控制系统,考察学生的创新思维和工程实践能力。

五、教材参考1.《传感器技术与应用》(第3版),明山,高等教育出版社。

2.《电容式传感器技术与应用》(第2版),姚文奇,机械工业出版社。

手机屏幕感应原理

手机屏幕感应原理

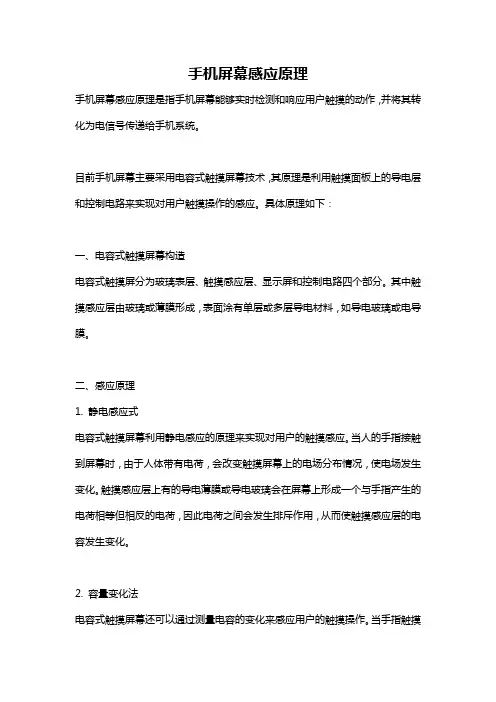

手机屏幕感应原理手机屏幕感应原理是指手机屏幕能够实时检测和响应用户触摸的动作,并将其转化为电信号传递给手机系统。

目前手机屏幕主要采用电容式触摸屏幕技术,其原理是利用触摸面板上的导电层和控制电路来实现对用户触摸操作的感应。

具体原理如下:一、电容式触摸屏幕构造电容式触摸屏分为玻璃表层、触摸感应层、显示屏和控制电路四个部分。

其中触摸感应层由玻璃或薄膜形成,表面涂有单层或多层导电材料,如导电玻璃或电导膜。

二、感应原理1. 静电感应式电容式触摸屏幕利用静电感应的原理来实现对用户的触摸感应。

当人的手指接触到屏幕时,由于人体带有电荷,会改变触摸屏幕上的电场分布情况,使电场发生变化。

触摸感应层上有的导电薄膜或导电玻璃会在屏幕上形成一个与手指产生的电荷相等但相反的电荷,因此电荷之间会发生排斥作用,从而使触摸感应层的电容发生变化。

2. 容量变化法电容式触摸屏幕还可以通过测量电容的变化来感应用户的触摸操作。

当手指触摸屏幕时,会改变两个电极之间的电容值。

电容与电极之间的距离以及电介质的介电常数有关,而电介质通常是玻璃或空气。

当手指接触到屏幕时,手指和电极之间的距离变小,因此电容值也会相应减小。

三、信号传输与处理电容式触摸屏幕通过触摸感应层上的导电材料将触摸行为转化为电信号,并将其传递给控制电路。

1. 多点触控技术现代手机屏幕往往支持多点触控技术,即能够同时感应到多个触摸点的位置。

这是通过在触摸感应层上设置多个导电电极来实现的。

当多个触摸点同时出现在屏幕上时,电容式触摸屏幕会实时监测和计算每个触摸点的位置,并将其传递给控制电路。

2. 信号处理控制电路会接收到从触摸感应层传递过来的电信号,并通过对信号进行处理和解析,确定用户的触摸点位置以及相应的操作反馈。

然后,将这些信息传递给手机系统,以便进行相应的操作,如屏幕调整、界面切换、图形放大缩小等。

总结起来,手机屏幕感应原理是基于电容式触摸屏的工作原理。

通过感应手指的电荷、电容值的变化等来实时检测和响应用户的触摸操作,从而完成相应的功能。

电容式压力传感器

电容式压力传感器

电容式压力传感器首先,我们来了解一下电容式压力传感器的工作原理。

电容式压力传感器通常由两个金属电极和一个介质组成。

当介质受到压力作用时,介质的形变会导致电容的变化,进而改变传感器的输出信号。

通过测量电容的变化,就可以得到介质受到的压力大小。

这种测量原理使得电容式压力传感器具有了很高的灵敏度和精度,能够满足对压力测量的精确要求。

其次,电容式压力传感器具有很高的响应速度。

由于电容的变化是瞬时的,因此传感器对压力的变化能够迅速做出响应,这使得电容式压力传感器在需要快速测量压力的场合中表现出色。

比如在汽车制动系统中,需要对制动液压力进行快速准确的测量,电容式压力传感器就能够胜任这样的任务。

另外,电容式压力传感器还具有很高的稳定性和可靠性。

由于其结构简单、工作原理清晰,因此传感器在长期使用过程中能够保持良好的性能,不易出现故障。

这使得电容式压力传感器在工业生产中得到了广泛的应用,比如在注塑机、冲压机等设备中,都需要对压力进行实时监测,而电容式压力传感器能够稳定可靠地完成这样的任务。

此外,电容式压力传感器还具有很高的适应性。

它可以适用于各种介质的压力测量,比如液体、气体等,而且可以适应不同的工作环境,比如高温、高压等。

这使得电容式压力传感器在航空航天、石油化工等领域中得到了广泛的应用,满足了不同场合对压力测量的需求。

总的来说,电容式压力传感器具有很高的灵敏度、响应速度、稳定性和适应性,能够满足各种工业生产、汽车制造、航空航天等领域对压力测量的需求。

随着科技的不断进步,电容式压力传感器的性能还将不断提升,应用范围也将进一步扩大。

相信在未来的发展中,电容式压力传感器将会发挥更加重要的作用,为各行各业的发展做出更大的贡献。

电容式传感器原理及其应用PPT课件

电容式传感器原理及其应用PPT课件

2.1 变面积式电容传感器
变面积式电容式传感器通常分为线位移型 和角位移型两大类。
〔1〕线位移变面积型
常用的线位移变面积型电容式传感器可分 为平面线位移型和柱面线位移型两种结 构。
➢ 对于平板状结构,在图4-2〔a〕中,两极板有效覆盖面积就发生变化,电容 量也随之改变,其值为:

➢ 式中,
,为初始电容值。
➢ 当电容式传感器的电介质改变时,其介电常数变化, 也会引起电容量发生变化。
➢ 变介电常数式电容传感器就是通过介质的改变来实 现对被测量的检测,并通过传感器的电容量的变化 反映出来。它通常可以分为柱式和平板式两种,如 下图。
〔a〕柱式
〔b〕平板式
变介电常数式电容传感器
➢ 变介电常数式电容传感器的两极板间假设存在导电 物质,还应该在极板外表涂上绝缘层,防止极板短 路,如涂上聚四氟乙烯薄膜。
➢ 电桥的输出电压为:
2.2 变压器电桥电路
电容式传感器接入变压器电桥测量电路如下图,它可 分为单臂接法和差动接法两种。
〔a〕单臂接法
〔b〕差动接法
〔1〕单臂接法
图4-8(a)所示为单臂接法的变压器桥式测量电路,高 频电源经变压器接到电容桥的一个对角线上,电容 构成电桥的四个臂,其中 为电容传感器。
〔a〕电容器的边缘效应
〔b〕带有等位环的平板式电容器
图4-14 等位环消除电容边缘效应原理图
〔2〕保证绝缘材料的绝缘性能 ① 温度、湿度等环境的变化是影响传感器中绝缘材料
性能的主要因素。 ②传感器的电极外表不便清洗,应加以密封,可防尘、
防潮。 ③ 尽量采用空气、云母等介电常数的温度系数几乎为
零的电介质作为电容式传感器的电介质。 ④ 传感器内所有的零件应先进行清洗、烘干后再装配。

电容式传感器实训报告

电容式传感器实训报告

一、实训目的电容式传感器实训旨在使学生了解电容式传感器的基本原理、结构、工作特性以及在实际应用中的重要性。

通过本次实训,学生应掌握电容式传感器的安装、调试、测试方法,并能够根据实际需求设计和应用电容式传感器。

二、实训内容1. 理论部分- 电容式传感器的基本原理:电容式传感器是利用电容变化来检测物理量的传感器。

其基本原理是通过测量电容的变化来检测被测量的物理量,如位移、振动、压力等。

- 电容式传感器的结构:电容式传感器主要由敏感元件、测量电路和信号处理电路组成。

- 电容式传感器的工作特性:电容式传感器具有高灵敏度、高精度、抗干扰能力强等特点。

2. 实践部分- 安装与调试1. 根据实验要求,将电容式传感器安装到相应的测试平台上。

2. 调整传感器与测试平台的距离,确保传感器能够正确地检测到被测量的物理量。

3. 调整传感器的灵敏度,使其在检测范围内达到最佳性能。

- 测试与数据分析1. 利用实验设备对电容式传感器进行测试,记录测试数据。

2. 分析测试数据,评估传感器的性能,如灵敏度、线性度、重复性等。

3. 根据测试结果,对传感器进行调整和优化。

3. 应用设计- 根据实验要求,设计一个应用实例,如位移测量、振动检测等。

- 分析应用实例中电容式传感器的需求,选择合适的传感器型号和参数。

- 设计电路,实现电容式传感器的信号采集、处理和输出。

三、实训结果与分析1. 测试结果通过实验,我们得到了以下测试结果:- 传感器的灵敏度为0.1mm/V,线性度为0.5%,重复性为0.3%。

- 在测试范围内,传感器能够稳定地检测到被测量的物理量。

2. 数据分析根据测试结果,我们可以得出以下结论:- 电容式传感器具有较高的灵敏度和线性度,能够满足实际应用的需求。

- 传感器的重复性好,稳定性高,适用于长时间连续工作。

3. 应用设计根据实验结果,我们设计了一个位移测量系统。

该系统采用电容式传感器作为测量元件,通过信号采集、处理和输出,实现了对位移的精确测量。

如何设计电容感应式触摸开关

如何设计电容感应式触摸开关

如何设计电容感应式触摸开关电容感应式触摸开关,需要稳定的单火线电源处理以及稳定可靠的触摸感应芯片,做到防误触发、防各种电磁干扰、负载干扰、环境干扰、甚至需要防水防尘功能等智能触摸开关功能要求。

1.电容式传感的基本原理电容传感技术为开发人员提供了一种与用户互动的全新方式,在设计一个电容感应式触摸开关时,需要考虑许多不同的因素。

从以往的使用经验来看,在各种不同的工作条件下,开关的灵敏性必须与多种情况相兼容。

本节我们要讨论在设计电容感应式触摸开关PCB触点图形时,各种不同的排板设计对开关灵敏度的影响,包括电容式传感技术如何使器件具有更高的可靠性以及管理电容式传感技术的控制器如何通过提供更多功能为客户带来增值服务和降低维护成本。

机械开关比较容易磨损,甚至磨坏产品外壳,导致缺口或裂口处侵入污染物。

电容式传感器就不会发生损坏产品外壳的情况,也不会出现缺口粘连物,更不会出现磨损。

因此,采用这种技术的开关器件是替代多种机械开关产品的理想选择。

如下图所示,电容式开关主要由两片相邻的电路极板构成,而根据物理原理,两片极板之间会产生电容。

如果手指等导体靠近这些极板,平行电容(parallelca PAC i-tance)就会与传感器相耦合。

将手指置于电容式传感器上时,电容量会升高;移开手指,电容量则会降低,通过测量电容量就可以判断手指的碰触。

电容式传感器由两片电路极板及相互之间的一定空间所构成。

这些电路极板可以是电路板的一部分,上面直接覆盖绝缘层,当然,也可以使极板顺应各种曲面的弧度。

构建电容式开关的要素包括:电容器、电容测量电路系统、从电容值转换成感应状态的局部智能装置。

典型的电容式传感器电容值介于10~30pF之间。

通常来说,手指经由Imm绝缘层接触到传感器所形成的耦合电容介于1~2pF的范围。

越厚的绝缘层所产生的耦合电容愈低。

若要传感手指的触碰,必须实现能够检测到1%以下电容变化的电容传感电路。

增量求和调制器是一种用于测量电容的高效、简单的电路,下图给出了典型的拓扑结构。

传感器特性系列实验报告

传感器特性系列实验报告

一、实验目的1. 了解各类传感器的基本原理、工作特性及测量方法。

2. 掌握传感器实验仪器的操作方法,提高实验技能。

3. 分析传感器在实际应用中的优缺点,为后续设计提供理论依据。

二、实验内容本次实验主要包括以下几种传感器:电容式传感器、霍尔式传感器、电涡流式传感器、压力传感器、光纤传感器、温度传感器、光敏传感器等。

1. 电容式传感器实验(1)实验原理:电容式传感器利用电容的变化来测量物理量,其基本原理为平板电容 C 与极板间距 d 和极板面积 S 的关系式C=ε₀εrS/d。

(2)实验步骤:搭建实验电路,将传感器安装在实验台上,调整传感器与测量电路的连接,进行数据采集,分析传感器特性。

2. 霍尔式传感器实验(1)实验原理:霍尔式传感器利用霍尔效应,将磁感应强度转换为电压信号,其基本原理为霍尔电压 U=KBIL。

(2)实验步骤:搭建实验电路,将霍尔传感器安装在实验台上,调整传感器与测量电路的连接,进行数据采集,分析传感器特性。

3. 电涡流式传感器实验(1)实验原理:电涡流式传感器利用涡流效应,将金属导体中的磁通量变化转换为电信号,其基本原理为电涡流电压 U=KfB。

(2)实验步骤:搭建实验电路,将电涡流传感器安装在实验台上,调整传感器与测量电路的连接,进行数据采集,分析传感器特性。

4. 压力传感器实验(1)实验原理:压力传感器利用应变电阻效应,将力学量转换为易于测量的电压量,其基本原理为应变片电阻值的变化与应力变化成正比。

(2)实验步骤:搭建实验电路,将压力传感器安装在实验台上,调整传感器与测量电路的连接,进行数据采集,分析传感器特性。

5. 光纤传感器实验(1)实验原理:光纤传感器利用光纤的传输特性,将信息传感与信号传输合二为一,其基本原理为光纤传输的损耗与被测物理量有关。

(2)实验步骤:搭建实验电路,将光纤传感器安装在实验台上,调整传感器与测量电路的连接,进行数据采集,分析传感器特性。

6. 温度传感器实验(1)实验原理:温度传感器利用电阻或热电偶的特性,将温度变化转换为电信号,其基本原理为电阻或热电偶的电阻或电动势随温度变化。

电容式传感器的工作原理

电容式传感器的工作原理

电容式传感器的工作原理电容式传感器是一种常用的传感器,它利用电容的变化来检测目标物体的位置、形状或者其他特性。

电容式传感器的工作原理基于电容的基本性质,通过改变电容器之间的电场来实现测量。

在本文中,我们将详细介绍电容式传感器的工作原理及其应用。

电容式传感器的工作原理是基于电容的变化来实现的。

电容是指两个导体之间的电荷储存能力,它与导体之间的距离和面积成正比,与介质的介电常数成反比。

当目标物体接近或远离电容器时,导致电容器之间的距离或介质的介电常数发生变化,从而导致电容的变化。

通过测量电容的变化,可以得知目标物体的位置、形状或其他特性。

电容式传感器通常由两个导体电极和一个介电材料组成。

当目标物体接近或远离电容器时,导致电容器之间的距离或介质的介电常数发生变化,从而导致电容的变化。

通过测量电容的变化,可以得知目标物体的位置、形状或其他特性。

电容式传感器具有灵敏度高、精度高、响应速度快、结构简单等优点,因此在工业自动化、汽车电子、医疗器械、家用电器等领域得到了广泛的应用。

例如,在工业自动化中,电容式传感器可以用来检测物体的位置、形状,从而实现自动化生产线的控制;在汽车电子中,电容式传感器可以用来检测车辆的液位、压力等参数,从而实现车辆的智能控制;在医疗器械中,电容式传感器可以用来监测患者的生理参数,从而实现医疗设备的精准控制。

总之,电容式传感器是一种常用的传感器,它利用电容的变化来检测目标物体的位置、形状或其他特性。

通过测量电容的变化,可以得知目标物体的位置、形状或其他特性。

电容式传感器具有灵敏度高、精度高、响应速度快、结构简单等优点,在工业自动化、汽车电子、医疗器械、家用电器等领域得到了广泛的应用。

电容式传感器的应用

电容式传感器的应用

电容式传感器的原理及应用电容传感器是将被测的非电量的变化转换为电容量变化的一种传感器,它不仅能测量荷重、位移、振动、角度、加速度等机械量,还能测量液面、料面、成分含量等热工参量。

这种传感器具有高阻抗、小功率、动态范围大、动态响应较快、几乎没有零漂、结构简单和适应性强等优点。

因此,电容传感器在自动检测技术中占有很重要的地位,并得到广泛的应用。

电容式传感器有着许多优点,应用也非常广泛,本文介绍了电容式传感器的工作原理,应用及发展趋势。

一.基本原理电容式传感器的基本原理是将被测量的变化转换成传感元件电容量的变化,再经过转换电路变成电信号输出。

由物理学可知,两个平行金属板组成的电容器,如果忽略了边缘效应,其电容为C=εS/d。

可见在三种参数中保持其中两个不变而仅仅改变第三个参数电容就会改变,因此电容式传感器可以分为三种类型。

1.1变间距型电容传感器如图(1)所示,1为固定极板,2为可动极板。

当可动极板向上移动x,则电容的增量为ΔC=εS/(d-x)-εS/d=-εS/d(x/(d-x))=C0/d(x/(1-x/d))所以灵敏度S=Δx=C0/d=C0/d(1+x/d+x/d2+x/d3+……)。

从上式中可以看出,电容的变化量与极板移动的位移有关,而且当x/d<<1时,可以近似地认为ΔC=S·x,成线性关系。

为了提高灵敏度可以适当减小电容器初始间距和增大初始电容值。

1.2变面积型电容传感器如图所示,下面的极板为动片,上面的极板为定片。

当动片与定片有一相对线位移时,两片金属极板的正对面积变化,引起电容量的变化。

当线位移x=0时,设初始电容量为C0=εab/d,当x≠0时,Cx=ε(a-x)b/d=C0(1-x/a),因此ΔC=-C0x/a,灵敏度S=-C0/a。

可见变面积型传感器是线性传感器,增大初始电容可以提高灵敏度。

1.3变介质型电容传感器二.电容式传感器的应用1.触摸屏广泛应用于我们日常生活各个领域,如手机、媒体播放器、导航系统数码相机、PDA、游戏设备、显示器、电器控制、医疗设备等。

电容式压力传感器的工作原理(一)

电容式压力传感器的工作原理(一)

电容式压力传感器的工作原理(一)电容式压力传感器的工作原理1. 介绍电容式压力传感器是一种常用的传感器,用于测量压力和应力等物理量。

它能够将应力转化为电容变化,从而实现对压力的测量。

本文将逐步介绍电容式压力传感器的工作原理。

2. 原理概述电容式压力传感器利用材料的应变导致其容积的改变,从而导致电容量的变化。

当施加压力或应力时,传感器内部的感应电极之间的电容会发生变化,这个变化可以通过电路测量并转化为电信号。

3. 结构组成电容式压力传感器一般由以下几个主要部分组成:•感应电极:感应电极是位于传感器内部的两片金属电极,用于接收压力或应力的作用。

•薄膜:薄膜是位于感应电极上方的薄层材料,可以应变并改变其容积。

薄膜的材料选择和厚度决定了传感器的灵敏度和可靠性。

•固定电极:固定电极是位于薄膜下方的金属电极,与感应电极形成电容。

固定电极的尺寸决定了电容的大小。

•封装材料:封装材料用于保护传感器内部的电路,防止外界环境对传感器造成损害。

4. 工作原理电容式压力传感器的工作原理可以分为以下几个步骤:1.施加压力或应力:外界施加的压力或应力作用在传感器的感应电极上。

2.引起薄膜应变:传感器内部的薄膜受到压力或应力的作用,发生应变,导致其容积发生变化。

3.产生电容变化:薄膜的应变导致感应电极和固定电极之间的电容发生变化。

4.电容测量:传感器内部的电路测量电容变化,并将其转化为电信号。

5.信号处理:通过信号处理电路对电容变化的信号进行放大、滤波等处理,得到最终的压力或应力值。

5. 应用领域电容式压力传感器的高精度、快速响应和稳定性使其在各个领域得到广泛应用。

一些常见的应用领域包括:•工业控制:用于测量液体或气体的压力,广泛应用于工业自动化控制系统中。

•汽车工业:用于测量汽车内部的油压、气压等参数,监测发动机的工作状态。

•医疗设备:用于测量生命体征相关的压力变化,如血压、呼吸机压力等。

•环境监测:用于测量土壤的压力变化,监测地下水位的变化等。

电容式压力传感器的结构和工作原理

电容式压力传感器的结构和工作原理

3.43 电容式压力传感器的结构和工作原理是怎么样的?
差压式电容传感器的核心部分是一个差动变极距式电容传感器。

它以热胀冷缩系数很小的两个凹形玻璃(或绝缘陶瓷)圆片上的镀金薄膜作为定极板,两个凹形镀金薄膜与夹紧在它们中间的弹性平膜片组成C1和C2 。

当被测压力p
、p2由两侧的内螺纹压力接头
进入各自的空腔,该压力通过不锈钢波纹隔离膜
以及热稳定性很好的灌充液(导压硅油),传导
到“δ腔”。

弹性平膜片由于受到来自两侧的压力
之差,而凸向压力小的一侧。

在δ腔中,弹性膜
片与两侧的镀金定极之间的距离很小(约0.5mm
左右),所以微小的位移(不大于0.1mm)就可
以使电容量变化100pF以上。

测量转换电路(相
敏检波器)将此电容量的变化转换成4~20mA的
标准电流信号,通过信号电缆线输出到二次仪
表。

从图b中还可以看到,该压力变送器自带液
晶数码显示器。

可以在现场读取测量值,总共只
需要电源提供4~20mA
电流。

电容式差压传感器
δ室剖面图
差动电容的输入激励源通常做在信号处理壳体中,其频率通常
选取100kHz左右,幅值约为10V pp左右。

经变送器内部的CPU
线性化后,差压变送器的输出精度一般可达1%左右。

带隔离膜片的差动电容压力传感器
对额定量程较小的差动电容式差压变送器来说,当某一侧突然失压时,巨大的差压有可能将很薄的平膜片压破,所以设置了安全悬浮膜片和限位波纹盘,起过压保护作用。

电容式压力传感器工作原理

电容式压力传感器工作原理

电容式压力传感器工作原理电容式压力传感器是一种常见的压力测量装置,它利用电容的变化来感知外部压力的变化。

其工作原理主要基于电容的变化与被测介质的压力之间的关系。

本文将从电容式压力传感器的基本结构和工作原理入手,详细介绍其工作原理。

电容式压力传感器的基本结构包括两个平行的金属电极,这两个电极之间填充有一种介质,当外部施加压力时,介质的压缩会导致两个电极之间的电容发生变化。

这种电容的变化与介质的压力成正比,通过测量电容的变化就可以得到外部压力的大小。

在电容式压力传感器中,介质的选择非常关键。

通常情况下,介质的压缩性越大,电容的变化就越明显。

因此,压力传感器的灵敏度与介质的特性密切相关。

另外,传感器的结构设计也会影响到电容的变化,一些特殊结构的传感器可以在压力较小的情况下获得更大的电容变化,从而提高传感器的测量精度。

在实际应用中,电容式压力传感器通常会与电路连接,通过测量电容的变化来获得压力的大小。

传感器的电路一般会包括电容测量电路和信号处理电路。

电容测量电路用于测量电容的变化,通常会采用充放电法或者交流桥路法来实现。

而信号处理电路则用于将电容的变化转换为标准的电压或电流信号,以便于后续的数据处理和显示。

除了压力的测量,电容式压力传感器还可以应用于液位的测量。

通过将传感器的电极部分浸入液体中,介质的压缩会受到液体的压力影响,从而可以实现液位的测量。

这种应用场景下,传感器的介质选择和结构设计会有所不同,需要考虑液体的密度和粘度等因素。

总的来说,电容式压力传感器利用电容的变化来感知外部压力的变化,其工作原理简单而有效。

通过合理的结构设计和信号处理电路的设计,可以实现对压力的准确测量,并且可以应用于不同介质和工作环境下的压力测量和液位测量。

在实际应用中,需要根据具体的需求选择合适的传感器型号和参数,以确保测量的准确性和稳定性。

电容式传感器的工作原理

电容式传感器的工作原理

电容式传感器的工作原理
电容式传感器是一种基于电容原理来检测环境参数变化的传感器。

其工作原理是利用电容器的两个带电极板之间的电场变化来确定外部环境的变化。

当电容式传感器处于静止状态时,电容器的两个带电极板之间形成一个稳定的电场。

此时,两个带电极板之间的电场强度是一定的。

当外部环境发生变化时,比如物体靠近或远离传感器,或是环境温度变化,会导致电容器的电场发生变化。

当有物体靠近传感器时,物体会对电容器的电场产生影响,使电场线密集,电场强度增加;而当物体远离传感器时,电场线稀疏,电场强度减小。

这样的变化会导致电容器的电容值发生相应变化。

通过测量电容值的变化,可以确定外部环境的变化。

一般情况下,电容式传感器会将电容值的变化转换成对应的电压或电流信号,并进一步处理和解读,以获取所需的环境参数信息。

需要注意的是,电容式传感器的工作需要一个恒定的电源供应以及合适的信号处理电路。

同时,在使用过程中还需要考虑到环境因素对电容值的影响,比如温度变化、湿度变化等,这些因素会造成一定的误差。

综上所述,电容式传感器通过测量电容值的变化来检测外部环境的参数变化,是一种常用的传感器类型。

它具有响应速度快、精度高等优点,在很多领域都有广泛的应用。

触摸屏的电容感应原理

触摸屏的电容感应原理

触摸屏的电容感应原理触摸屏作为近年来智能设备中常见的输入方式,已经成为我们日常生活中不可或缺的一部分。

而它能够实现各种手势操作的基础,便是电容感应原理。

一、电容感应原理简介电容感应原理是指通过感应对象与触摸屏之间的电容变化来实现触摸的一种技术手段。

具体来说,触摸屏由玻璃/塑料保护层、透明电导层、电容层、玻璃基板等组成。

当我们触摸屏幕时,手指与电容层之间会产生电容变化,而这种变化可以被电路感应到并转化为电信号,从而实现触摸输入。

二、电容感应原理的工作过程触摸屏的电容感应原理主要分为静电感应和电阻式感应两种。

下面将分别介绍这两种感应方式的工作过程。

1. 静电感应静电感应原理利用了人体电容的特性。

当我们的手指接近电容层时,会形成一个电场,这个电场会改变电容层上的电势分布。

具体来说,电容层会在接近手指的位置积聚电荷,将手指的位置作为输入信号传给控制电路。

通过识别电场的变化,控制电路就能准确地判断触摸的位置。

2. 电阻式感应电阻式感应原理通过两个互相垂直的透明导电层来实现。

这两个导电层之间存在一个空隙,空隙中填充了导电性较低的物质。

当我们触摸屏幕时,手指会接触到两个导电层,从而在空隙中形成一个电阻。

控制电路会通过测量这个电阻的大小,来确定触摸的位置。

三、电容感应原理的特点电容感应原理相较于其他触摸技术,具有以下几个显著的特点:1. 高灵敏度:电容感应可以实现对轻微触摸的感应,几乎可以忽略力度的影响。

2. 高分辨率:由于电容变化的特性,触摸屏可以实现高分辨率的触摸输入,提供更加精准的操作体验。

3. 多点触控:利用电容感应原理,触摸屏可以实现多点触控功能,使得用户可以通过手指的不同动作进行各种操作。

4. 抗污染:电容感应不受污渍、水滴等物质的影响,使得触摸屏在使用中更加耐用。

5. 透明性:触摸屏电容层具有透明性,不会影响显示效果,保持了设备的外观整洁。

四、电容感应原理的应用领域电容感应原理在如今的智能设备中得到广泛的应用,主要体现在以下几个方面:1. 手机和平板电脑:触摸屏的电容感应原理使得手机和平板电脑可以实现精准的触摸输入,方便用户进行各种操作。

电容式接近感应芯片

电容式接近感应芯片

电容式接近感应芯片是一种常见的传感器技术,广泛应用于工业自动化、机器人、智能家居等领域。

本文将详细介绍电容式接近感应芯片的工作原理、特点以及应用。

一、电容式接近感应芯片的工作原理电容式接近感应芯片利用电容变化来检测目标物体与传感器之间的距离。

其工作原理基于电容的两个重要性质:电容与距离成反比,以及电容与介电常数有关。

电容式接近感应芯片通常由一对电极组成,通过将高频信号施加在其中一个电极上,形成了一个电容器。

当目标物体靠近电容器时,目标物体会改变电场分布,从而改变了电容值。

感应芯片通过测量电容的变化来确定目标物体与传感器之间的距离。

二、电容式接近感应芯片的特点1. 高精度:电容式接近感应芯片具有很高的精度,能够探测到微小的距离变化,通常可以达到亚毫米级别的检测精度。

2. 非接触式检测:与传统的机械式开关相比,电容式接近感应芯片无需与目标物体直接接触,能够实现非接触式的检测,减少了磨损和维护成本。

3. 快速响应:电容式接近感应芯片响应速度快,可以在毫秒级别内检测到目标物体的接近或离开。

4. 良好的环境适应性:电容式接近感应芯片对温度、湿度等环境因素的影响较小,能够在恶劣的工作环境下稳定工作。

5. 多种材料适应性:电容式接近感应芯片对不同材料的目标物体具有良好的适应性,可以检测金属和非金属等多种材料。

三、电容式接近感应芯片的应用1. 工业自动化:电容式接近感应芯片广泛应用于工业自动化领域,用于检测物体的位置、定位、计数等。

例如,在装配线上,可以利用电容式接近感应芯片检测零件的到位情况,以确保装配过程的准确性和一致性。

2. 机器人技术:电容式接近感应芯片在机器人技术中起到关键作用。

通过安装在机器人手臂上,可以实现对目标物体的精确定位和抓取。

同时,电容式接近感应芯片也可以用于避障和安全监测,提高机器人的工作效率和安全性。

3. 智能家居:电容式接近感应芯片被广泛应用于智能家居领域,如智能灯具、智能门锁等。

通过感应人体接近,可以实现自动开关灯光和门锁等功能,提供更便捷和智能的生活体验。

电容式传感器的工作原理及其应用场景

电容式传感器的工作原理及其应用场景

电容式传感器的工作原理及其应用场景电容式传感器,归根结底,就是利用物体表面的电容变化来测量物体的性质和特征。

它能够通过测量电容值的变化来判断被测量物体的位置、距离、形状、质量等一系列信息,是电子技术和自动控制领域的重要组成部分,被广泛应用于各个领域。

一、电容式传感器的工作原理电容,是指由于由正/负电荷在两个导体之间的集中积聚而形成的电能。

电容式传感器就是通过改变电容的大小来测量物体的特征,即利用感应电容的变化来达到测量目的。

电容式传感器的核心部分是电容感应系统,它由两个平行相对的导电板和一个介质层(通常是空气或是其他绝缘材料)组成。

当被测物体靠近电容感应系统时,由于靠近物体的一侧导电板与物体表面相距变小,从而感应电容减小,反之增大。

这个变化的幅度就代表着被测物体与电容感应系统之间的某种性质和特征,通过读取电容计算出实际测量结果。

二、电容式传感器的应用场景1、压力传感与重量测量电容式传感器常用于压力、重量等动态监测系统中,可以感应其相应物体的动态压力或重量,并输出结果以进行后续的计算或控制。

这种应用场景在航空航天、工业生产、环境水准监测、医疗设备等领域中非常常见。

2、物体定位与距离测量电容式传感器还可以用来测量物体距离,以及物体在特定空间中的位置。

通过感应物体距离或位置的变化,电容式传感器可以非常精准地计算被测物体的位置和距离数据,应用于机器人导航、车辆控制、智能家居等领域。

3、物体识别与分类电容式传感器可以测量物体表面的电容值变化,从而判断不同物体的电容值,根据此来区别及分类不同物体。

这种方法被广泛应用于自动化装置、质量检测、物品分类等领域。

4、流体传感与液位控制电容式传感器在流体中的应用场景也相对广泛,例如,可以通过电容值变化来计算流体浓度、流速、流量、进出口压力等参数,特别适用于医疗、工业、环境、食品等领域的流体传感测控。

总的来说,电容式传感器的工作原理虽然较为简单,但是由于其在多个领域中的应用场景非常广泛,所以其优势在于对不同物体的特征提供了一个高精度、无损的信息采集方式。

简述电容式传感器的工作原理及特点(一)

简述电容式传感器的工作原理及特点(一)

简述电容式传感器的工作原理及特点(一)电容式传感器的工作原理及特点工作原理•电容式传感器是一种通过测量电容变化来检测目标物体性质或位置的传感器。

•它由一个或多个电容器构成,其中至少包含一个可变电容器部分和一个固定电容器部分。

•当感应对象接近或远离电容器时,电容值会发生变化,进而改变电路中的电压或电流。

特点1.高精度: 电容式传感器能够实现较高的测量精度,通常可以达到微米级别。

2.非接触式: 电容式传感器无需与目标物体直接接触,减少了物体磨损和传感器损坏的风险。

3.宽范围测量: 电容式传感器可用于测量不同物体的位置、形状、厚度等参数。

4.无需能源: 传感器本身无需能源供应,只需要一个外部的激励信号。

5.快速响应: 电容式传感器响应速度较快,能够实时监测目标物体的变化。

6.可靠性高: 电容式传感器具有较高的可靠性和稳定性,可长时间使用而不失效。

7.适应性强: 电容式传感器适用于各种环境,包括温度、湿度、压力等变化较大的环境。

结论电容式传感器在现代工业自动化、机器人、汽车等领域得到了广泛应用,其高精度、快速响应和可靠性等特点使其成为一种理想的传感器选择。

相信随着技术的进步,电容式传感器将会在更多领域展现其优势。

应用领域•自动化生产线: 电容式传感器可用于监测物体的位置和姿态,实现自动化生产线的控制和优化。

•液位检测: 电容式传感器可测量液体的电容变化,用于液位检测和流量计量。

•触摸屏技术: 电容式传感器可用于触摸屏技术中,实现触摸位置的定位和手势识别功能。

•接近开关: 电容式传感器可以检测目标物体的接近或远离,用于接近开关的控制。

•温湿度监测: 电容式温湿度传感器可测量环境的温度和湿度变化,用于气候监测和室内环境控制。

•汽车安全系统: 电容式传感器可用于汽车安全系统中,如倒车雷达和碰撞预警系统。

发展趋势•进一步提高精确度和灵敏度,以满足更高要求的应用场景。

•结合其他传感技术,如光学传感、压力传感等,实现更多功能的集成传感器。

电容式压力传感器原理

电容式压力传感器原理

电容式压力传感器原理
电容式压力传感器的原理基于电容器的工作原理。

电容器是由两个金属板(电极)组成的,中间隔着一层绝缘材料。

当电容器没有受到外力时,两个金属板之间的电场是均匀的,电容器的电容值保持不变。

当外力作用在电容式压力传感器上时,传感器会产生弯曲变形。

这样,电容器的金属板之间的距离发生变化,导致电场的均匀性被破坏。

这种变化使得电容器的电容值发生变化。

通过测量电容值的变化,我们可以获得外力的大小。

一种常见的测量方法是使用电桥电路。

通过调节电桥电路中的电阻,使得电桥平衡,即电流在各个分支中均衡流动。

当外力作用在传感器上时,电容器的电容值发生变化,导致电桥不再平衡,产生输出电压信号。

通过测量输出电压的大小,我们就可以了解外力的大小。

电容式压力传感器具有灵敏度高、响应速度快、温度稳定等优点。

它广泛应用于压力测量、工业自动化控制、汽车制造和医疗设备等领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电容式感应工作原理及设计
电容式感应的工作原埋是什么呢?下面的示意图显示了1个电容式感应按钮的横截面。

如图所示,在外覆层材料之下,存在导电的铜块区域和导电的传感器。

在2个导电元件相互之间靠得很近时,就会产生一个电容值,本图中标为Cp,这个电容值是由于传感器垫板与接地板之间的耦合现象而形成的。

Cp属于寄生电容,典型数量级任10pF至300pF。

传感器与接地板靠近时也会形成一个边缘电场,这个电场能够穿透外覆层。

基本上,人体组织也属于导电体。

将一根手指放存边缘电场附近时,就会增加这个电容系统的导电表面面积。

但是,这个在图中标为CF的附加手指电容值的数量级在0.1pF至10pF。

虽然一根于指的存在会导致电容发生变化,但与寄生电容相比,该变化的幅度是相当小的。

而传感器的测得电容值称为CX。

在没有手指存在的情况下,CX基本上等于CP。

而在于指存在时,CX 则为CP和CF的和。

图1 手指电容值
电容式感应的设计方案
在我们了解了电容式感应的工作原理后,如何开始设计某一特定产品的电容式感应界面呢?我们重点要考虑到设计方案的需要。

这个产品将用在什么地方?使用环境严苛吗?这项
设计中最重要的因素是电池的使用时间还是产品的耐久性?不同的因素对设计方案的影响也各不相同。

根据正在设计的产品类型,功耗可能是关键因素,也可能不是关键因素。

例如,在由电池供电的手持设备上,功耗具有极为重要的意义。

而一种对整体平均功耗即电池使用时间进行控制的方式是设立3个不同的工作区域。

一个工作区域是快速响应区,这个区域内的每个传感器每200微秒扫描一次。

系统会在按钮和滑动触摸处于连续操作状态下进入这一区域。

在操作很少或无操作时,系统可以进入一个慢速响应区,将扫描频率减少到大约每100毫秒1次。

最后,如果在很长时间内没有操作,则系统可以进入深度休眠模式,从而节省电力。

通过实现节能、慢速响应模式,在便携手持设备每100秒扫描3个按钮的情况下,系统的耗电量可以低于50μA的平均电流。

在当今的电子产品领域,噪声也成为另-项重要的考虑因素。

各类感应噪声,诸如来自电力线路的噪声,以及来自移动手机或日光灯的辐射噪声,无时无刻不存在,所以必须加以考虑。

为了进行有效防范,我们的目标是增加信噪比,并消除虚假触摸响应。

在设计信噪比、耐久性、静电放电抵抗力以及精确度时,所选择的外覆层材料以及外覆层厚度具有很大的影响。

而且,在考虑材料的类型和厚度时,必须根据产品的需要,在许多方面采取折衷方式。

随着外覆层材料厚度的增加,信号和噪声两方面均会减少。

但是,外覆层材料越厚,则对于静电放电的抵抗力就越强。

人体的静电电压可以高达15 KV,而电容式感应系统的外覆层有助于避免集成电路在遭受此类静电放电时发生永久性损坏。

另一种解决方法是,使用一层聚酰亚胺(Kapton)带,这种材料在需要超强静电放电保护的应用中能够发挥良好的作用。

当然,外覆层越厚,也就越不容易破裂或者遭到破坏。

相关文档
最新文档
