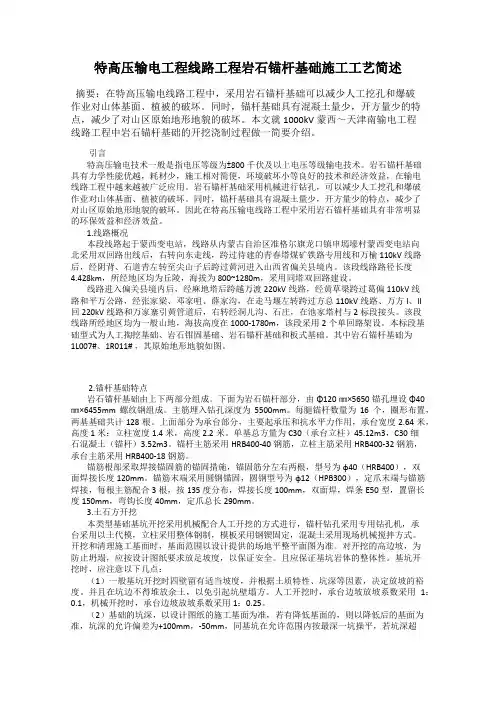

特高压输电工程线路工程岩石锚杆基础施工工艺简述
特高压输电工程线路工程岩石锚杆基础施工工艺简述摘要：在特高压输电线路工程中，采用岩石锚杆基础可以减少人工挖孔和爆破作业对山体基面、植被的破坏。
同时，锚杆基础具有混凝土量少，开方量少的特点，减少了对山区原始地形地貌的破坏。
本文就1000kV蒙西～天津南输电工程线路工程中岩石锚杆基础的开挖浇制过程做一简要介绍。
引言特高压输电技术一般是指电压等级为±800千伏及以上电压等级输电技术。
岩石锚杆基础具有力学性能优越，耗材少，施工相对简便，环境破坏小等良好的技术和经济效益，在输电线路工程中越来越被广泛应用。
岩石锚杆基础采用机械进行钻孔，可以减少人工挖孔和爆破作业对山体基面、植被的破坏。
同时，锚杆基础具有混凝土量少，开方量少的特点，减少了对山区原始地形地貌的破坏。
因此在特高压输电线路工程中采用岩石锚杆基础具有非常明显的环保效益和经济效益。
1.线路概况本段线路起于蒙西变电站，线路从内蒙古自治区准格尔旗龙口镇申墕壕村蒙西变电站向北采用双回路出线后，右转向东走线，跨过待建的青春塔煤矿铁路专用线和万榆110kV线路后，经阴背、石道青左转至尖山子后跨过黄河进入山西省偏关县境内。
该段线路路径长度4.428km，所经地区均为丘陵，海拔为800~1280m，采用同塔双回路建设。
线路进入偏关县境内后，经麻地塔后跨越万渡220kV线路，经黄草梁跨过葛偏110kV线路和平万公路，经张家梁、邓家咀、薛家沟，在走马堰左转跨过方总110kV线路、万方I、II回220kV线路和万家寨引黄管道后，右转经洞儿沟、石庄，在池家塔村与2标段接头。
该段线路所经地区均为一般山地，海拔高度在1000-1780m，该段采用2个单回路架设。
本标段基础型式为人工掏挖基础、岩石钳固基础、岩石锚杆基础和板式基础。
其中岩石锚杆基础为1L007#、1R011# ，其原始地形地貌如图。
2.锚杆基础特点岩石锚杆基础由上下两部分组成。
下面为岩石锚杆部分，由Φ120㎜×5650锚孔埋设Φ40㎜×6455mm螺纹钢组成。

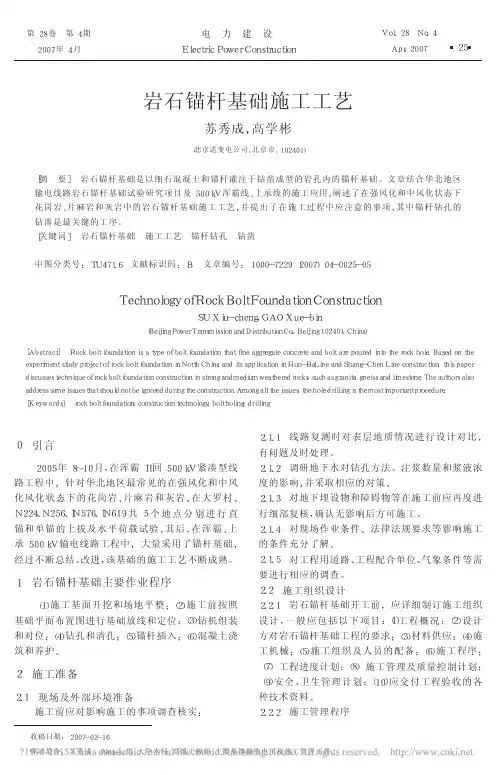

岩石锚杆基础施工工艺 (1)
２．６ 人员配备
岩石锚杆施工所需人员较传统基础形式用工大 为减少， 每班配置人员见表 ２。
表 １ 岩石锚杆基础施工主要机械、工器具配置表
序号
名称
规格
１ 载重汽车
２ｔ
岩石锚杆基础工程施工设计方案
目录一、编制依据 (1)二、工程概况 (2)三、工程设计技术要求 (4)四、岩石锚杆基础施工 (6)1、工艺流程 (6)2、施工准备 (8)3、锚杆基础施工 (10)五、人员组织 (17)六、材料与设备 (18)七、工艺质量要求及标准 (18)八、安全及环保措施 (20)九、应急救援措施 (29)十、进度安排 (31)十一、标准工艺应用 (33)一、编制依据1、榆横～潍坊1000千伏特高压交流输变电工程线路工程（06标）锚杆基础施工图、施工图会审纪要及设计交底有关要求；2、《建筑地基处理技术规》（JGJ79-2012）；3、《锚杆喷射混凝土支护技术规》（GBJ50086-2001）；4、《岩土锚杆（索）技术规程》（CECS22-2005）；5、《混凝土结构工程施工质量验收规》（GB50204-2002）（2011年版）；6、《混凝土强度检验评定标准》（GBT50107-2010）；7、《电力建设安全工作规程第2部分：电力线路》（DL5009.2-2013）；8、《1000kV架空输电线路施工及验收规》（Q/GDW1153-2012）；9、《1000kV架空输电线路施工质量检验及评定规程》（Q/GDW1163-2012）；10、《国家电网公司施工项目部标准化管理手册》（2014年版）；11、《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2015；12、《国家电网公司基建安全管理规定》国网（基建/2）173-2015；13、《国家电网公司基建技术管理规定》国网（基建/2）174-2015；14、《国家电网公司基建质量管理规定》国网（基建/2）112-2015；15、《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》国网（基建/3）176-2015；16、《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)；17、《国家电网公司输变电工程标准工艺（四）——典型施工工法》。
岩石锚杆基础的施工说明
岩石锚杆基础施工说明岩石锚杆基础可充分利用地形，减少基面开挖，有利环保。
锚杆基础在汗海-沽源-平安城500kV线路工程的大量采用，无疑是对塞外脆弱的植被起到了保护作用，但也给设计、施工、监理提出了新的课题,为了搞好岩石锚杆基础的施工，并为今后的安全运行奠定良好的基础，我设计院针对岩石锚杆基础制定了岩石锚杆基础施工说明。
1 概述1.1 基础施工应严格按照《110-500kV架空送电线路施工及验收规范》（GB50233-2005）和《混凝土结构工程施工质量验收规范》（GB50204-2002）执行。
1.2 本说明适用的范围是岩石锚杆基础施工。
1.3 本说明主要针对的是岩石锚杆基础施工中的各个主要环节。
包括锚杆基础施工前准备工作、基面清理、钻孔、清孔、锚杆插入、承台支模、混凝土浇注、拆模、养护、成品保护等工序。
1.4 岩石锚杆基础施工工作流程见“岩石锚杆基础施工流程图”。
2 施工前准备2.1 熟悉图纸及设计文件、学习相关规程规范。
2.2 核实现场定位时的塔位桩，确认无误后，再根据现场地形地貌及设计提供的降基面高度校核高低腿配置，如有不符，应立即通知设计单位。
2.3 核对地脚螺栓尺寸、小根开是否和塔图一致。
岩石锚杆基础施工流程图3 施工基面清理3.1按“基础施工说明”（见各标段基础施工图）的要求清理施工基面，若有与上部铁塔结构相碰的山体应局部清理，施工单位不能随意加大开方面，严禁破坏施工基面以下岩体的整体性。
3.2 施工基面开挖前应预留出场地，对钻孔、注浆及冲洗注浆设备和管路排出的污水进行适当处理，以防止污染环境。
3.3 施工基面清理完毕后，检查基面标高。
4基础放线和钻机定位基面开挖完成后，应用白灰划出基础位置，并用定位桩标志出钻孔的位置。
控制桩应采取保护措施，防止受到破坏。
基础定位的精度宜根据锚杆施工规范控制。
应当使用适当的钻机型号和钻孔方法，钻具的重量和刚度要匹配，以防影响钻孔速度和排碴，充分发挥钻具的效率，以获得高精度钻孔。

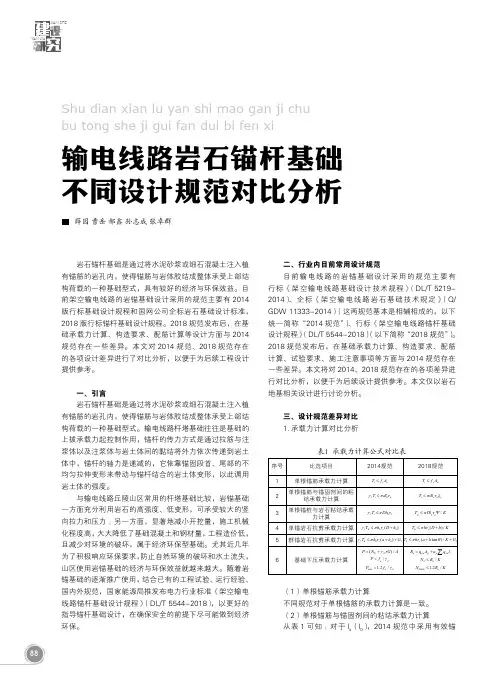

输电线路岩石锚杆基础不同设计规范对比分析
