半导体器件物理与工艺期末考试题
半导体器件物理与工艺期末考试题一、简答题1.什么是半导体器件？半导体器件是利用半导体材料的电子特性来实现电流的控制与放大的电子元件。
常见的半导体器件包括二极管、晶体管、场效应管等。
2.请简述PN结的工作原理。
PN结是由P型半导体和N型半导体连接而成的结构。
当外加正向偏置时，P端为正极，N端为负极，电子从N端向P端扩散，空穴从P 端向N端扩散，形成扩散电流；当外加反向偏置时，P端为负极，N端为正极，由于能带反向弯曲，形成电势垒，电子与空穴受到电势垒的阻拦，电流几乎为零。
3.简述晶体管的工作原理。
晶体管是一种三极管，由一块绝缘体将N型和P型半导体连接而成。
晶体管分为三个区域：基区、发射区和集电区。
在正常工作状态下，当基极与发射极之间施加一定电压时，发射极注入的电子会受到基区电流的控制，通过基区电流的调节，可以控制从集电区流出的电流，实现电流的放大作用。
4.请简述场效应管的工作原理。
场效应管是利用电场的作用来控制电流的一种半导体器件。
根据电场的不同作用方式，场效应管分为增强型和耗尽型两种。
在增强型场效应管中，通过控制栅极电压，可以调节漏极与源极之间的通导能力，实现电流的控制与放大。
5.简述MOSFET的结构和工作原理。
MOSFET（金属-氧化物-半导体场效应管）是一种常用的场效应管。
它由金属栅极、氧化物层和P型或N型半导体构成。
MOSFET的工作原理是通过改变栅极电势来控制氧化物层下方的沟道区域的电阻，从而控制漏极与源极之间的电流。
6.什么是集电极电流放大系数？集电极电流放大系数（β）是指集电区电流（Ic）与发射区电流（Ie）之间的比值。
在晶体管中，β值越大，表示电流放大效果越好。
7.简述三极管的放大作用。
三极管作为一种电子元件，具有电流放大的功能。
通过控制基区电流，可以影响发射极与集电极之间的电流，从而实现电流的放大作用。
二、计算题1.已知一个PN结的硅材料的势垒高度为0.7V，求该PN结的电势垒宽度。
半导体器件物理与工艺复习题(2024)
半导体器件物理复习题其次章：1） 带隙：导带的最低点和价带的最高点的能量之差，也称能隙。
物理意义：带隙越大，电子由价带被激发到导带越难，本征载流子浓度就越低，电导率也就越低2）什么是半导体的干脆带隙和间接带隙？其价带顶部与导带最低处发生在相同动量处(p ＝0)。
因此，当电子从价带转换到导带时，不须要动量转换。
这类半导体称为干脆带隙半导体。
3）能态密度：能量介于E ～E+△E 之间的量子态数目△Z 与能量差△E 之比4）热平衡状态：即在恒温下的稳定状态.(且无任何外来干扰,如照光、压力或电场). 在恒温下,连续的热扰动造成电子从价带激发到导带，同时在价带留下等量的空穴.半导体的电子系统有统一的费米能级,电子和空穴的激发与复合达到了动态平衡，其浓度是恒定的，载流子的数量与能量都是平衡。
即热平衡状态下的载流子浓度不变。
5）费米分布函数表达式？物理意义：它描述了在热平衡状态下,在一个费米粒子系统（如电子系统）中属于能量E 的一个量子态被一个电子占据的概率。
6本征半导体价带中的空穴浓度：7）本征费米能级Ei ：本征半导体的费米能级。
在什么条件下，本征Fermi 能级靠近禁带的中心：在室温下可以近似认为费米能级处于带隙中心8）本征载流子浓度n i : 对本征半导体而言，导带中每单位体积的电子数与价带每单位体积的空穴数相同,即浓度相同，称为本征载流子浓度，可表示为n ＝p ＝n i . 或：np=n i 29) 简并半导体：当杂质浓度超过肯定数量后，费米能级进入了价带或导带的半导体。
10)非简并半导体载流子浓度:且有: n p=n i 2 其中: n 型半导体多子和少子的浓度分别为:p 型半导体多子和少子的浓度分别为: 第三章：1）迁移率：是指载流子（电子和空穴）在单位电场作用下的平均漂移速度，即载流子在电场作用下运动速度的快慢的量度，运动得越快，迁移率越大。
定义为：2）漂移电流: 载流子在热运动的同时，由于电场作用而产生的沿电场力方向的定向运动称作漂移运动。
半导体物理复习试题及答案复习资料
半导体物理复习试题及答案复习资料一、引言半导体物理是现代电子学中至关重要的一门学科，其涉及电子行为、半导体器件工作原理等内容。
为了帮助大家更好地复习半导体物理，本文整理了一些常见的复习试题及答案，以供大家参考和学习。
二、基础知识题1. 请简述半导体材料相对于导体和绝缘体的特点。
答案：半导体材料具有介于导体和绝缘体之间的导电特性。
与导体相比，半导体的电导率较低，并且在无外界作用下几乎不带电荷。
与绝缘体相比，半导体的电导率较高，但不会随温度显著增加。
2. 什么是本征半导体？请举例说明。
答案：本征半导体是指不掺杂任何杂质的半导体材料。
例如，纯净的硅（Si）和锗（Ge）就是本征半导体。
3. 简述P型半导体和N型半导体的形成原理。
答案：P型半导体形成的原理是在纯净的半导体材料中掺入少量三价元素，如硼（B），使其成为施主原子。
施主原子进入晶格后，会失去一个电子，并在晶格中留下一个空位。
这样就使得电子在晶格中存在的空位，形成了称为“空穴”的正电荷载流子，因此形成了P型半导体。
N型半导体形成的原理是在纯净的半导体材料中掺入少量五价元素，如磷（P）或砷（As），使其成为受主原子。
受主原子进入晶格后，会多出一个电子，并在晶格中留下一个可移动的带负电荷的离子。
这样就使得半导体中存在了大量的自由电子，形成了N型半导体。
4. 简述PN结的形成原理及特性。
答案：PN结是由P型半导体和N型半导体的结合所形成。
P型半导体和N型半导体在接触处发生扩散，形成电子从N区流向P区的过程。
PN结具有单向导电性，即在正向偏置时，电流可以顺利通过；而在反向偏置时，电流几乎无法通过。
三、摩尔斯电子学题1. 使用摩尔斯电子学符号，画出“半导体”的符号。
答案：半导体的摩尔斯电子学符号为“--..-.-.-...-.”2. 根据摩尔斯电子学符号“--.-.--.-.-.-.--.--”，翻译为英文是什么？答案：根据翻译表，该符号翻译为“TRANSISTOR”。
半导体物理和器件复习题
半导体物理和器件复习题半导体物理和器件复习题在现代科技发展的浪潮中，半导体物理和器件是一个非常重要的领域。
从智能手机到电子汽车，从计算机到太阳能电池，半导体器件的应用无处不在。
因此，对半导体物理和器件的深入了解和掌握是非常关键的。
为了帮助大家复习和巩固相关知识，下面将提供一些半导体物理和器件的复习题。
1. 什么是半导体？半导体是介于导体和绝缘体之间的一类物质。
它的导电性介于导体和绝缘体之间，可以通过控制外界条件来改变其导电性能。
常见的半导体材料有硅和锗。
2. 什么是P型半导体和N型半导体？P型半导体是在纯硅中掺杂了少量的三价元素（如硼），使得硅晶体中存在空穴（缺电子）。
N型半导体是在纯硅中掺杂了少量的五价元素（如磷），使得硅晶体中存在额外的自由电子。
3. 什么是PN结？PN结是由P型半导体和N型半导体直接接触形成的结构。
在PN结中，由于P型半导体和N型半导体之间的电子和空穴的扩散，形成了电子和空穴的聚集区域，称为耗尽区。
耗尽区中存在电场，阻止了电子和空穴的进一步扩散。
4. 什么是二极管？二极管是一种最简单的半导体器件，由P型半导体和N型半导体组成。
它具有只允许电流在一个方向流动的特性。
当正向偏置（P端连接正电压，N端连接负电压）时，二极管导通；当反向偏置时，二极管截止。
5. 什么是晶体管？晶体管是一种三极管，由P型半导体、N型半导体和P型半导体组成。
它可以用作放大器和开关。
当基极电流较小时，晶体管处于截止状态；当基极电流较大时，晶体管处于饱和状态。
6. 什么是场效应管？场效应管是一种三极管，由P型或N型半导体和金属栅极组成。
它的导电性能是通过改变栅极电场来控制的。
当栅极电压为零或负电压时，场效应管截止；当栅极电压为正电压时，场效应管导通。
7. 什么是集成电路？集成电路是将大量的电子元件集成在一块半导体芯片上的电路。
根据集成度的不同，可以分为小规模集成电路（SSI）、中规模集成电路（MSI）、大规模集成电路（LSI）和超大规模集成电路（VLSI）。

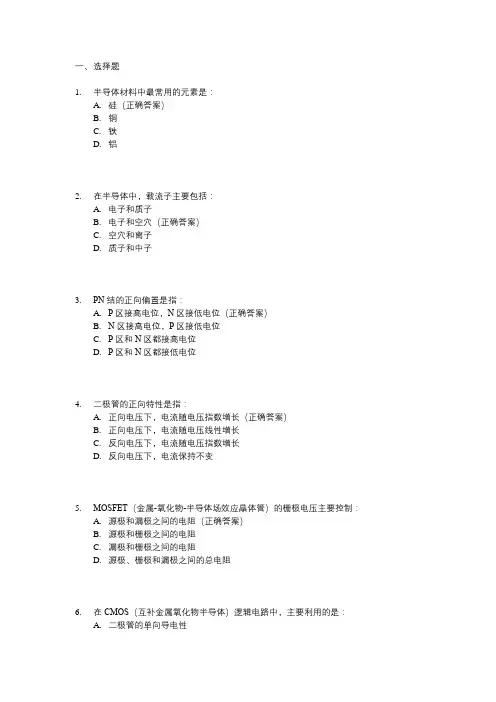

半导体器件物理考试重点
一、选择题
1.半导体材料中最常用的元素是：
A.硅（正确答案）
B.铜
C.铁
D.铝
2.在半导体中，载流子主要包括：
A.电子和质子
B.电子和空穴（正确答案）
C.空穴和离子
D.质子和中子
3.PN结的正向偏置是指：
A.P区接高电位，N区接低电位（正确答案）
B.N区接高电位，P区接低电位
C.P区和N区都接高电位
D.P区和N区都接低电位
4.二极管的正向特性是指：
A.正向电压下，电流随电压指数增长（正确答案）
B.正向电压下，电流随电压线性增长
C.反向电压下，电流随电压指数增长
D.反向电压下，电流保持不变
5.MOSFET（金属-氧化物-半导体场效应晶体管）的栅极电压主要控制：
A.源极和漏极之间的电阻（正确答案）
B.源极和栅极之间的电阻
C.漏极和栅极之间的电阻
D.源极、栅极和漏极之间的总电阻
6.在CMOS（互补金属氧化物半导体）逻辑电路中，主要利用的是：
A.二极管的单向导电性
B.MOSFET的开关特性（正确答案）
C.双极型晶体管的放大特性
D.JFET（结型场效应晶体管）的电压控制特性
7.半导体器件中的“阈值电压”是指：
A.使器件开始导电的最小电压（正确答案）
B.使器件达到最大导电能力的电压
C.器件正常工作时的电压范围
D.器件击穿时的电压
8.在半导体存储器中，DRAM（动态随机存取存储器）需要定期刷新是因为：
A.DRAM中的电容会漏电（正确答案）
B.DRAM的访问速度较慢
C.DRAM的存储容量较小
D.DRAM的制造成本较高。

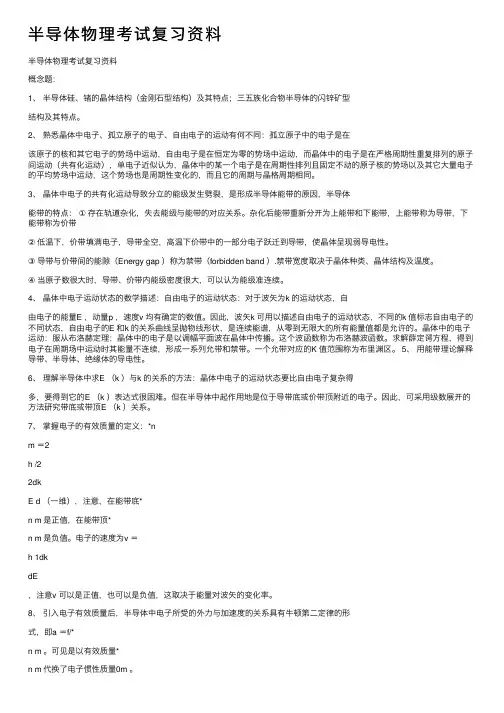

半导体物理考试复习资料
半导体物理考试复习资料半导体物理考试复习资料概念题：1、半导体硅、锗的晶体结构（⾦刚⽯型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。
2、熟悉晶体中电⼦、孤⽴原⼦的电⼦、⾃由电⼦的运动有何不同：孤⽴原⼦中的电⼦是在该原⼦的核和其它电⼦的势场中运动，⾃由电⼦是在恒定为零的势场中运动，⽽晶体中的电⼦是在严格周期性重复排列的原⼦间运动（共有化运动），单电⼦近似认为，晶体中的某⼀个电⼦是在周期性排列且固定不动的原⼦核的势场以及其它⼤量电⼦的平均势场中运动，这个势场也是周期性变化的，⽽且它的周期与晶格周期相同。
3、晶体中电⼦的共有化运动导致分⽴的能级发⽣劈裂，是形成半导体能带的原因，半导体能带的特点：①存在轨道杂化，失去能级与能带的对应关系。
杂化后能带重新分开为上能带和下能带，上能带称为导带，下能带称为价带②低温下，价带填满电⼦，导带全空，⾼温下价带中的⼀部分电⼦跃迁到导带，使晶体呈现弱导电性。
③导带与价带间的能隙（Energy gap ）称为禁带（forbidden band ）.禁带宽度取决于晶体种类、晶体结构及温度。
④当原⼦数很⼤时，导带、价带内能级密度很⼤，可以认为能级准连续。
4、晶体中电⼦运动状态的数学描述：⾃由电⼦的运动状态：对于波⽮为k 的运动状态，⾃由电⼦的能量E ，动量p ，速度v 均有确定的数值。
因此，波⽮k 可⽤以描述⾃由电⼦的运动状态，不同的k 值标志⾃由电⼦的不同状态，⾃由电⼦的E 和k 的关系曲线呈抛物线形状，是连续能谱，从零到⽆限⼤的所有能量值都是允许的。
晶体中的电⼦运动：服从布洛赫定理：晶体中的电⼦是以调幅平⾯波在晶体中传播。
这个波函数称为布洛赫波函数。
