整定值的计算

一、问题的提出1.1低压供电整定计算的原则低压供电系统过流保护的整定工作基本按《煤矿井下低压电网短路保护装置的整定细则》的规定进行计算，并须确保满足要求。

1.1.1低压馈电开关过流保护装置的电流整定值计算IZ=IQe+Kx∑Ie[1]式中：IZ—过流保护装置的电流整定值；IQe—容量最大的电动机的额定起动电流；Kx—需用系数，取0.5~1；∑Ie—其余电动机的额定电流之和。

1.1.2选择短路保护装置的整定电流计算：UeId =2(∑R)2+(∑X)2 [2]式中：Id—保护装置保护范围最远点的两相短路电流；Ue—变压器二次侧的额定电压；ΣR—短路回路内一相电阻值的总和；ΣX—短路回路内一相电抗值的总和。

1.1.3保护装置动作可靠性的校验：IdIZ ≥1.5 [3]1.2整定计算遇到的问题随着采煤技术的发展及高产高效工作面增多，采煤机械设备的功率越来越大，如采煤机、刮板输送机及带式输送机的功率已达到了1000 kW以上，同时工作面的走向也达到1~2 km，给采掘工作面的供电设计带来了一定的难度。

由于设备功率增加，起动电流IQe随着增大，过流保护整定电流值IZ相应增大，直接导致动作灵敏系数减小，短路保护装置不能可靠动作。

同时，供电距离的增加，线路阻抗随之增加，据最小两相短路电流随之减小，也使动作灵敏系数减小，短路保护装置不能可靠动作。

这在目前低压供电系统设计中是经常遇到的问题。

1.3传统的解决办法一般均以通过增大最小两相短路电流来达到增加保护装置灵敏系数的目的。

主要办法有：1)加大干线或支线电缆截面，由于电缆截面增加，线路阻抗将减小，短路电流增大；2)设法减少电缆长度，线路长度减少，线路阻抗同样随之减小，即短路电流增大；3)更换大容量变压器或变压器并联的方法，增大短路电流；4)增设分段保护开关，使保护范围缩短，相应的保护范围内最小短路电流就增大；5)采用移动变电站供电，主要是减少低压供电电缆的长度，将高压尽可能地伸扩采区，增大保护范围内的最小短路电流。

高低压开关整定

高、低压开关整定计算方法1、1140V供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。

2、660V供电分开关整定值=功率×1.15，、馈电总开关整定值为分开关整定值累加之和。

3、380V供电分开关整定值=功率×2.00，、馈电总开关整定值为分开关整定值累加之和。

低压开关整定及短路电流计算公式1、馈电开关保护计算（1）、过载值计算：Iz=Ie=1.15×∑P(2)、短路值整定计算：Id≥IQe+KX∑Ie(3)、效验：K=I(2)d /I d≥1.5式中：I Z----过载电流整定值∑P---所有电动机额定功率之和Id---短路保护的电流整定值IQe---容量最大的电动机额定启动电流(取额定电流的6倍) Kx---需用系数，取1.15∑Ie---其余电动机的额定电流之和Pmax ---------容量最大的电动机I(2)d---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定：（1）型号：KBZ16-400，Ie=400A,Ue=660V,电源开关；负荷统计Pmax =55KW,启动电流IQe=55×1.15×6=379.5A, ∑Ie =74KW。

∑P=129KW （2）过载整定：根据公式：IZ=Ie=1.15×∑P =129×1.15=148.35A 取148A。

（3）短路整定：根据公式 Id≥IQe+KX∑Ie=379.5+1.15x74=464.6A取464A。

例二、开关整定：（1）、型号：QBZ-200，Ie=200A,Ue=660V,所带负荷：P=55KW。

（2）、过载整定：根据公式：IZ=Ie=1.15×P =1.15×55=63.25A 取65A。

井下高压开关整定：式中：K Jx -------结线系数,取1K k -------可靠系数,通常取(1.15-1.25)取1.2Ki-------电流互感器变比Kf-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos￠-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1；高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6.I gdz=P/√3*U*cos￠=315/1.732×6×0.92=32.9AIdz= Igdz×KJx×KK /Ki×Kf =32.9×1×1.2/10×0.8 =4.94A例2；（为BGP9L-6G高爆开关）整定: 高压开关电流互感器为50/5 按变压器容量为200KVA，额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求：过载电流整定为20A，短路整定为180A（一般整定为额定电流的8-10倍）。

高压开关柜的整定

高压开关柜整定整定的内容：整定的内容有高压整定和低压整定。

高压整定主要进行过电流整定、速断整定、过电压整定。

低压整定主要进行高压配电装置和低压开关的过流、短路整定及效验。

整定的目的：为了正确选择和效验电气设备，使之满足短路电流的动、热稳定性的要求。

为了正确整定计算继电器的保护装置，使之在短路故障发生时，能够准确可靠地动作，确保安全。

1、变压器的视在容量：计算公式：.1S732UI式中：S------视在容量KVAU------额定电压VI------额定电流A根据上述公式中可以进行相关参数的计算：已知容量、电压可以计算出电流已知电压、电流可以计算出容量已知电流、容量可以计算出电压例如：容量S=800KVA，电压u=10KV电流I=S/1.732U2、电动机的功率计算公式：P732.1φUIcos式中：1.732-----系统为三相时的计算系数(3)U------额定电压VI------额定电流Acosφ----功率因数，0.85左右∩-----效率，0.8左右根据上述公式中可以进行相关参数的计算：已知电压、电流、功率因数、效率可计算出功率已知电压、功率因数、功率、效率可计算出电流已知电流、功率、效率、功率因数可计算出电压例如：功率P=30KW 电压U=0.69KV 功率因数cosφ=0.85效率∩=0.8时，电流I=P/1.732Ucosφ∩3、过流整定值：I过流=（1.2-1.3）Ie式中：1.2-1.3为计算系数Ie为所控制负荷的额定电流。

（其中：出线柜控制变压器时为变压器的额定电流；出线柜控制电动机时为电动机的额定电流）例如：变压器的容量=800KVA，电流比为75/5=15，电流为46.189AI过流=（1.2-1.3）Ie=1.2*46.189=55.43A过流继电器的刻度：55.43/15=3.6A过流继电器放在这个位置主要是因为：电流继电器电流是在互感器的二次侧，那么一次侧电流除以电流比就时电流继电器刻度的位置，应取最近值。

电气开关电流整定值计算

电气开关整定值低防开关整定计算一、过流保护：1、整定原则:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。

如果低防开关带皮带负荷，为躲过皮带启动电流，过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。

低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数（取同时系数Kt=0.8－0.9，负荷系数取Kf＝0.8－0.9），在选取时总开关过流整定值应为各分开关（包括照明综保）过流整定值乘以同时系数Kt和负荷系数Kf。

（依据经验，如果总开关所带设备台数较少，同时系数可取0.9）。

2、计算公式（额定电流Ie）Ie=Pe/（Ue cosФ）Pe：额定功率（W）Ue：额定电压（690V）cosФ：功率因数（一般取0.8）注：BKD1-400型低防开关过流整定范围（40-400A）BKD16-400型低防开关过流整定范围（0-400A）二、短路保护（一）、BKD16-400型1、整定原则：分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值，略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，取值时应为过流值的整数倍，可调范围为3-10Ie。

总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，大于任意一台分开关的短路定值。

选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调范围为3-10Ie。

2、计算原则：被保护线路末端两相短路电流计算时，阻抗值从变压器低压侧算起，加上被保护线路全长的阻抗（总开关计算被保护线路的阻抗时，电缆阻抗忽略不计，只考虑变压器二次侧阻抗值）。

被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7倍计算。

3、计算公式：（1）变压器阻抗：Zb（6000）=Ud%×Ue2/SeUd%：变压器阻抗电压Ue ：变压器额定电压（6000V）Se：变压器容量（VA）（2）换算低压侧（690V）后的阻抗Zb（690）=（690/6000）2×Zb（6000）（3）被保护线路的阻抗电抗：XL=XOL（XO千伏以下的电缆单位长度的电抗值：0.06欧姆/千米；L：线路长度km）电阻：RL=L/DS＋RhL：线路长度（米）S：导线截面积（毫米2）D：电导率（米/欧*毫米2，铜芯软电缆按65oC时考虑取42.5，铜芯铠装电缆按65oC时考虑取48.6）Rh：短路点电弧电阻，取0.01欧电缆的阻抗ZL＝所以总阻抗Z总＝Zb（690）＋ZL（4）两相短路电流计算I短＝Ue（690）/2Z总（二）BKD1-400型1、整定原则：分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调范围为400－4000A。

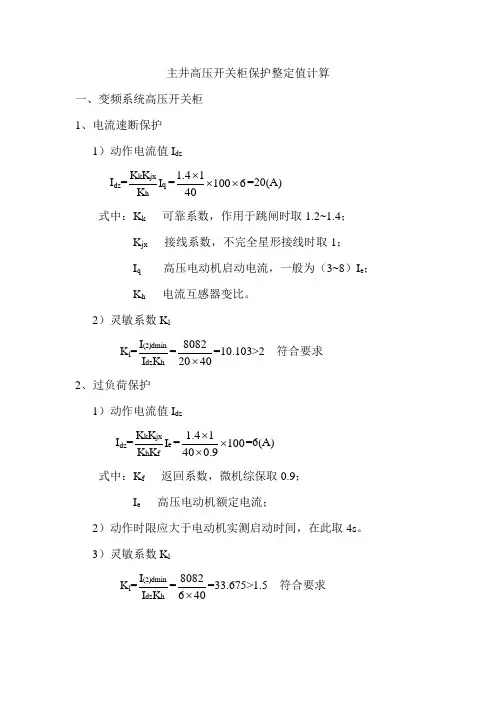

各岗点高压开关柜保护整定值计算2要点

主井高压开关柜保护整定值计算一、变频系统高压开关柜1、电流速断保护1）动作电流值I dzI dz =q h jx k I K K K =61004011.4⨯⨯⨯=20(A) 式中：K k ____可靠系数，作用于跳闸时取1.2~1.4；K jx ____接线系数，不完全星形接线时取1；I q ____高压电动机启动电流，一般为（3~8）I e ；K h ____电流互感器变比。

2）灵敏系数K lK l =h dz (2)dmin K I I =40208082⨯=10.103>2 符合要求 2、过负荷保护1）动作电流值I dzI dz =e f h jx k I K K K K =1000.94011.4⨯⨯⨯=6(A) 式中：K f ____返回系数，微机综保取0.9；I e ____高压电动机额定电流；2）动作时限应大于电动机实测启动时间，在此取4s 。

3）灵敏系数K lK l =h dz (2)dmin K I I =4068082⨯=33.675>1.5 符合要求二、工频系统高压开关柜1、电流速断保护1）动作电流值I dzI dz =q h jx k I K K K =61004011.4⨯⨯⨯=20(A) 式中：K k ____可靠系数，作用于跳闸时取1.2~1.4；K jx ____接线系数，不完全星形接线时取1；I q ____高压电动机启动电流，一般为（3~8）I e ；K h ____电流互感器变比。

2）灵敏系数K lK l =h dz (2)dmin K I I =40208082⨯=10.103>2 符合要求 2、过负荷保护1）动作电流值I dzI dz =e f h jx k I K K K K =1000.94011.2⨯⨯⨯=4(A) 式中：K f ____返回系数，微机综保取0.9；I e ____高压电动机额定电流；2）动作时限应大于电动机实测启动时间，在此取5s 。

高压开关整定计算

高压开关柜整定地面配电室1、名称：高压开关规格型号：GG1A-125 编号：1601 进线柜Ie=333A （1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，取12A.2、名称：高压开关规格型号：GG1A-03 编号：1602 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A)过流延时取0.6S CT=300/5= 60 295/60=4.9 根据井下设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885ACT=300/5=60 885/60=14.75（A）为避免出现越级跳闸，取12A.3、名称：高压开关规格型号：GG-1A-07编号：1607 额定电流300A 所带负荷320KW Ie=30.7A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=39.9(A) 取40A过流延时取0.5S CT=50/5=10 40/10=4 根据设备实际情况，整定值取4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A50/5=10 200/10=20 整定值取20A4、名称：高压开关规格型号：GG1A-07编号：1606 控地面630KV A变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 整定为8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A50/5=10 240/10=24（A）为避免出现越级跳闸，取22A.5、名称：高压开关规格型号：GG1A-07编号：1604 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.7=36.8(A) 取37A CT=50/5=5 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×37=185A CT=50/5 185/10=18.5 根据设备实际情况，整定值取20A6、名称：高压开关规格型号：GG1A-009编号：1612 控联络柜CT=400/5 Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×333=399.6(A) 取400A CT=400/5=80 400/80=5 整定为5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A CT=400/5=80 1200/80=15 为避免出现越级跳闸，速断整定值取12A7、名称：高压开关规格型号：GG1A-07编号：1608 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=50/5=10 40/10=4 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A CT=50/5=10 200/10=20 整定值取20A8、名称：高压开关规格型号：GG1A-07编号：1610 控地面630KV A变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 80/10=8 整定为8A 时限10S （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A 50/5=10 240/10=24 为避免出现越级跳闸，速断整定值取22A9、名称：高压开关规格型号：GG-1A-07编号：1611 额定电流300A 所带负荷320KW Ie=30.8A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 取40A过流延时取0.55 CT=50/5 40/10=4 根据设备实际情况，整定值取4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A 50/5=10 200/10=20 整定值取20A10、名称：高压开关规格型号：GG1A-03 编号：1614 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A) CT=300/5=60 295/60=4.9 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885A300/5=60 885/60=14.75（A）为避免出现越级跳闸，速断整定值取12A11、名称：高压开关规格型号：GG1A-125 编号：1615 额定电流400A Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，速断整定值取12A地面配电所控提风机高压开关柜1、名称：高压开关规格型号：GG-1A改编号：1639 所带负荷320KW Ie=30.8A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5A 整定值取6.5A2、名称：高压开关规格型号：GG-1A改编号：1640 所带负荷320KW Ie=30.7A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5 整定值取6.5A地面提风机房1、名称：高压开关规格型号：HYP261 编号：1632 所带负荷360KW Ie=34.6A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×34.6=44.9(A) 取45A CT=75/5=15 45/15=3 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×45=135（A）CT=75/5=15 135/15=9 为避免出现越级跳闸，速断整定值取8A2、名称：高压开关规格型号：HYP261 编号：1633 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A3、名称：高压开关规格型号：KYGG 编号：1634 一号风机二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 20/8=2.5 整定值取2.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A4、名称：高压开关规格型号：KYGG 编号：1635 所带负荷320KW Ie=30.8A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=75/5=15 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×40=120A CT=75/5=15 120/15=8 速断整定值取8A5、名称：高压开关规格型号：KYGG 编号：1636 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A6、名称：高压开关规格型号：KYGG 编号：1637 控2号风级二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A-204水平1、名称：高压开关规格型号：KGS1 编号：1647 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A2、名称：高压开关规格型号：KGS1 编号：1648 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A3、名称：高压开关规格型号：KYGG-11 编号：1618 用途：井下总开关Ie=252A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×252=302(A) 过流延时取3S CT=300/5=60 302/60=5.03为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：=3×302=906ACT=300/5=60 906/60=15.1 为避免出现越级跳闸，速断整定取12A4、名称：高压开关规格型号：KYGG-03 编号：1620 CT=50/5 Ie=30.3A 3#泵控制柜所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.3=39.39(A) 取40ACT=50/5 40/10=4A 根据设备实际情况整定值取4.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=50/5=10 200/10=20（A）根据设备实际情况整定值取36A5、名称：高压开关规格型号：KYGG-03 编号：1621 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：45A 时限为6S6、名称：高压开关规格型号：KYGG-04 编号：1624 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：10A 时限为6S7、名称：高压开关规格型号：KYGG-03 编号：1622 CT=75/5 Ie=36.6A 控-204 2#400KV A变压器所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×36.6=44(A)CT=75/5=15 44/15=2.9A 根据设备实际情况，整定值取2A（2）速断整定值为：=3.4×44=149.6A 取150ACT=75/5=15 150/15=10（A ）整定值取10A（3）灵敏度系数校验4.344150min ==Iz Id >1.28、名称：高压开关规格型号：KYGG-03 编号：1623 CT=400/5 Ie=192A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×192=230.4(A) 取230ACT=400/5=80 230/80=2.88 为避免出现越级跳闸，整定值取2.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×230=736ACT=400/5=80 736/80=9.2（A ）整定值取9A（3）灵敏度系数校验3230690min ==Iz Id >1.29、名称：高压开关规格型号：KYGG-03 编号：1626 CT=75/5 Ie=30.3A 控-204 1#315KV A 变压器所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ）根据设备实际情况，整定值取15A（3）灵敏度系数校验540200min ==Iz Id >1.210、名称：高压开关规格型号：KYGG-03 编号：1625 CT=75/5 Ie=30.3A 所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ）整定值取15A11、名称：高压开关规格型号：KYGG-03 编号：1627 CT=50/5 Ie=30.7A 所带负荷320KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×30.7=36.8(A) 取36ACT=50/5 36/10=3.6A 过流延时取1.4S 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT=50/5=10 144/10=14.4（A ）取15A12、名称：高压开关规格型号：KYGG-11 编号：1629用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×288=345.6(A) 取340A过流延时取3S CT=300/5=60 340/60=5.6 为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×340=1020ACT=300/5=60 1020/60=17（A）根据设备实际情况，速断整定为取12A12、名称：高压开关规格型号：KYGG-11 编号：1630 用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A)CT=75/5=15 36/15=2.4为避免出现越级跳闸，整定值取1.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×36=151.2A 取151ACT=75/5=15 151.2/15=10.1（A）速断整定值取10A-520水平1、名称：高压开关规格型号：PJG-300/6Y 编号：P-01 额定电流400A Ie=128.56A 取129A CT=300/5 所带负荷1336KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×129=154.8(A) 取155A CT=300/5 155/60=2.58 取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×155=619A CT=300/5 619/60=10.3A 根据井下实际情况，取12A2、名称：高压开关规格型号：PJG-200/6Y 编号：P-02 去-550采区变电所Ie=140A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×140=168(A) CT为200/5，根据设备实际情况，整定值取3.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×168=672ACT为200/5，时限取0.5S ，速断取12A3、名称：高压开关规格型号：PJG-100/6Y 编号：P-03 控280KW1#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，175/20=8.75( A) 根据设备实际情况，速断取12A4、名称：高压开关规格型号：PJG-100/6Y 编号：P-04 控315KV A 1#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）/=1.2×30.3=36(A) CT为100/5，过流取2A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A5、名称：高压开关规格型号：PJG-300/6Y 编号：P-05 控联络柜Ie=180A CT为300/5所带负荷1870KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A) CT为300/5，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×216=756ACT为300/5，时限取5S ，速断取12A6、名称：高压开关规格型号：PJG-100/6Y 编号：P-06 控-520水平2#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A) CT为100/5，根据设备实际情况，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A7、高压开关规格型号：PJG-100/6Y 编号：P-07 控280KW 2#泵Ie=280/10.392=26.9A CT为100/5（（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A8、名称：高压开关规格型号：PJG-100/6Y 编号：P-09 控280KW 3#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A10、名称：高压开关规格型号：PJG-400/6Y 编号：P-10 控500KV A、800KV A 移变所带负荷1300KW Ie=119A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×119=120(A) CT为400/5，120/80=1. 5 根据设备实际情况，整定值取1.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×120=360ACT为400/5 , 时限取5S 360/80=4.5，根据设备实际情况，速断取4A11、名称：高压开关规格型号：PJG-400/6Y 编号：P-08 控-550变电所II路变压器所带负荷2420KW Ie=233A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×233=280(A) CT为400/5，280/80=3.5 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×280=980ACT为400/5=80 , 时限取3S ，980/80=12.25 （A）速断取12A12、名称：高压开关规格型号：PJG-400/6Y 编号：P-19 控I路进线所带负荷1337KW Ie=153A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×153=199.8A) 取200A CT为400/5，200/80=2.5 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×200=600ACT为400/5=80 , 时限取2S ，600/80=7.5 （A）根据设备实际情况，速断取5A井下2.5米绞车房名称：高压开关规格型号：KYGG 编号：1649 所带负荷260KW Ie=25A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×25=32.5(A) CT=75/5 整定值取2.5A 时限0.6（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×2.5=162.5A CT=75/5，取11A低压馈电开关-204配电室1、名称：馈电开关规格型号：KBZ-400/1140II编号：4028 所带负荷41KW（1）Iz=1.2×41=49.2A 取50A（2）短路整定值为：Id=8 Iz=50×8=400A（3）灵敏度系数校验换算电缆长度为50m，查表两相短路4620A 4620/400=11.5>1.2 符合要求2、名称：馈电开关规格型号：KBZ-400/1140II编号：4030 所带负荷75KW人行车及主副井（1）Iz=1.2×75=90A（2）短路整定值为：Id=8 Iz=8×90=720A（3）灵敏度系数校验换算电缆长度为137m，查表两相短路3380A 3380/720=4.6>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4045 所带负荷100KW-204I路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4046 所带负荷100KW-204II路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求-520配电室低压馈电开关1、名称：馈电开关规格型号：KBZ-400/1140II编号：4060 备用暂整定为18A2、名称：馈电开关规格型号：KBZ-400/1140II编号：4012所带负荷116KW控-520及-410（1）Iz=1.2×116=140A（2）短路整定值为：Id=8 Iz=8×140=1120A（3）灵敏度系数校验换算电缆长度为300m，查表两相短路2058A 2058/1120=1.8>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4013 所带负荷335KW2路总开关（1）Iz=1.2×335=402A 取400A（2）短路整定值为：Id=8 Iz=8×400=3200A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/3200=1.6>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4014 所带负荷150KW-520I路总开关（1）Iz=1.2×150=180A 取400A（2）短路整定值为：Id=8 Iz=8×180=1440A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/1440=3.7>1.2 符合要求开关整定计算机电设备科二零一四年。

开关整定值的相关知识

配电装置整定值计算公式和原则（包括开关柜、馈电开关、电磁起动器等配电装置）一、计算原则与公式根据《煤矿井下供电的三大保护细则》： (1)、过载值： ϕcos 3⋅⋅≤e eg U P Ig I …… 配电装置的过载整定值，A ；e P ……… 配电装置所带负荷的额定功率之和,kW; e U …… 配电装置的额定电压，kV; ϕcos …… 功率因数取0.85； (2)、短路值根据公式（13）计算：)(4.1∑+⨯≥e X Qe bz I k I K I I Z …… 配电装置短路电流整定值;Qe I …… 容量最大的电动机额定起动电流，包括同时启动的几台电动机）；Ab k …… 矿用变压器的变压比，一次电压为10000V,二次电压为690V 时，变比取14.5; 一次电压为10000V,二次电压为1200V 时，变比取8.3;ΣIe …… 其余（已启动电流的除外）电动机的额定电流之和； K X …… 需用系数，取1；对于电子式综合保护器,按电流互感器(5A)倍数分级整定：geb ex Qe I k I k I n ∑+≥式中 n ……互感器二次额定电流(5A)的倍数 ge I …… 配电装置额定电流，A ； ΣIe 、Qe I 、K X 、b k ……含义同上；(3)、对于Y/△接线变压器,计算出的整定值灵敏度应按公式（15b ）校验:5.13)2(≥zb dI k I )2(d I …… 变压器低压侧两相短路电流，A ； I Z …… 配电装置短路电流整定值;b k …… 矿用变压器的变压比，取8.7或5;∑R ＝R 1/K b 2 +R b +R 2 ∑X ＝X X +X 1/K b 2 +X b +X 2∑∑+=22)2()()(2X R U I ed（4）、公式X=SV 2、 ∑=X V I S 33 、 S=∑X V 2 、 32866.0SS I I = X 、系统电抗2V 、系统电压S 、系统短路容量（如果上级供电部门给定系统短路容量，则按上级部门给定的，如果没有，平地变电站系统短路容量按100MVA 计算）3SI 、稳态三项短路电流 ∑X 、短路回路的总电抗二、整定列表（建议唐口煤矿在变电所及配电点处张贴此表，以方便管理人员和维修工对开关的管理工作）整定原则1、总进线、联络开关整定值稍微比所带负荷高爆开关整定值稍大；2、原则上大一档；3、下级与上级整定值成阶梯状。

电气开关电流整定值计算要点

电气开关电流整定值计算要点电气开关整定值低防开关整定计算一、过流保护：1、整定原则:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。

如果低防开关带皮带负荷，为躲过皮带启动电流，过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。

（依据经验，如果总开关所带设备台数较少，同时系数可取0.9）。

总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，大于任意一台分开关的短路定值。

选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调范围为3-10Ie。

被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7倍计算。

3、计算公式：（1）变压器阻抗：Zb（6000）=Ud%×Ue2/SeUd%：变压器阻抗电压Ue ：变压器额定电压（6000V）Se：变压器容量（V A）（2）换算低压侧（690V）后的阻抗Zb（690）=（690/6000）2×Zb（6000）（3）被保护线路的阻抗电抗：XL=XOL（XO千伏以下的电缆单位长度的电抗值：0.06欧姆/千米；L：线路长度km）电阻：RL=L/DS＋RhL：线路长度（米）S：导线截面积（毫米2）D：电导率（米/欧*毫米2，铜芯软电缆按65oC时考虑取42.5，铜芯铠装电缆按65oC时考虑取48.6）Rh：短路点电弧电阻，取0.01欧电缆的阻抗ZL＝所以总阻抗Z总＝Zb（690）＋ZL（4）两相短路电流计算I短＝Ue（690）/2Z总（二）BKD1-400型1、整定原则：分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调范围为400－4000A。

馈电开关整定值计算与设置

馈电开关整定值计算与设置
《煤矿安全规程》第四百五十一条规定：井下由采区变电所、移动变电站、或者配电点引出的馈电线上，必须具有短路、过负荷和漏电保护。

一、过载保护
第一，确定负荷电流。

负荷电流的确定可以通过计算获得。

例如，一台馈电开关所带的负荷有1台55kW钻车，1台18.5kW的水泵和一台5.5kW的喷浆机，电源电压为1140V，那么其额定电流和为：
（55+18.5+5.5）×0.65=51.35（A）
说明：1140V电压等级，每1KW需要的电流是0.65A，660V电压等级，每1KW 需要的电流是1.15A。

第二，确定过电流整定值
根据负荷电流，可以取其过电流值为55A。

过电流时馈电开关的动作时间参看文章《025【大拿之路】华荣KBZ2-500/1140（660）馈电开关简介》。

二、短路保护
保护装置的动作电流应躲开最大一台电动机的起动电流与除最大一台电动机外，其余用电设备的额定电流之和。

第一，计算短路保护动作电流。

以过载保护中所讲例子为例，那么短路保护动作电流为：
55×0.65×5+（18.5+5.5）×0.65=194.35（A）
说明：馈电最大起动电流计算时，必须取最大负荷的起动电流与其它负荷额定电流的和，起动电流一般为额定电流的5～6倍。

第二，确定短路整定倍数。

短路电流值的整定倍数为：短路动作电流÷过流整定值=194.35÷55=5.35
取整定倍数为6。

第三，确定短路整定值
短路整定值为：过流整定值×短路整定倍数=55×6=330（A）。

开关整定值计算方法

开关整定值计算方法嘿，咱今儿就来唠唠开关整定值计算方法这档子事儿。

你说这开关整定值，就好比咱出门得挑双合适的鞋，大了小了都不得劲。

先来说说电流整定值吧。

这就好像是给电流设个关卡，电流这家伙想通过，就得符合咱设的标准。

那咋算呢？咱得考虑好多因素呢，比如负载的大小呀，线路的情况呀。

就好比你要给一个大力士挑担子，担子轻了他还觉得不过瘾，担子重了又把他累得够呛。

电压整定值也不能小瞧呀！电压高了低了都不行，就像人的血压，得保持在一个合适的范围。

计算这个的时候，你得像个精明的掌柜，把各种情况都考虑到，不能马虎。

咱再打个比方，这开关整定值计算就像是给一个球队制定战术。

你得根据队员的特点、对手的情况来安排，得恰到好处，才能赢得比赛。

那要是计算错了会咋样？嘿，那可就麻烦啦，就像球队战术不对，那不是输球的份嘛！还有啊，不同的开关类型，计算方法也有点不一样呢。

就好像不同的运动项目有不同的规则，你得搞清楚了才能玩得转。

这可得仔细研究，不能瞎糊弄。

咱平常过日子，家里的电器啥的不也都有开关嘛，这整定值要是没算好，一会儿跳闸了，一会儿又出啥毛病，多闹心呐！所以说呀，这开关整定值计算可真是个技术活，得好好琢磨。

计算的时候可得细心再细心，一个小数字错了都可能酿成大问题。

这可不是开玩笑的哟！咱得像对待宝贝一样对待这些计算，不能有一丝马虎。

你想想看，要是工厂里的机器因为开关整定值没算好出了故障，那得耽误多少事儿呀，得损失多少钱呐！这可关系到生产效率，关系到大家的饭碗呢。

总之呢，开关整定值计算方法可太重要啦，咱得重视起来，认真去学，认真去算。

可别觉得这是小事一桩，等出了问题再后悔可就来不及咯！这就是我对开关整定值计算方法的一些看法，你觉得咋样？是不是挺有道理的呀！。

五步开关算法自整定的原理

五步开关算法自整定的原理
五步开关算法自整定的原理是通过逐渐调整开关的设定值，并观察系统的响应来实现自动调整。

具体步骤如下：
1. 初始设定值调整：根据初始设定值，设定开关的输出和阈值。

2. 开关启动：将开关打开，并记录系统的响应信号。

3. 响应分析：根据系统的响应信号，判断开关的输出是否符合设定要求。

如果开关的输出在设定范围内，调整结束；如果不在范围内，则进行下一步。

4. 设定值调整：根据系统的响应信号，调整开关的设定值。

如果开关的输出太大，则减小设定值；如果开关的输出太小，则增大设定值。

5. 重复步骤2-4，直到开关的输出符合设定要求。

这种方法的原理是通过不断观察和调整，逐步接近系统的最佳控制参数。

由于每一步都根据当前的响应信号来调整设定值，因此可以在多次迭代的过程中有效地自整定算法参数，实现系统的自动调整和优化。

馈电开关整定值计算与设置

一、过载保护
第一，确定负荷电流。

负荷电流的确定可以通过计算获得。

第二，确定过电流整定值
根据负荷电流，可以取其过电流值为55A。

过电流时馈电开关的动作时间参看文章《025【大拿之路】华荣KBZ2-500/1140（660）馈电开关简介》。

二、短路保护
保护装置的动作电流应躲开最大一台电动机的起动电流与除最大一台电动机外，其余用电设备的额定电流之和。

第一，计算短路保护动作电流。

第二，确定短路整定倍数。

短路电流值的整定倍数为：短路动作电流÷过流整定值=194.35÷55=5.35
取整定倍数为6。

第三，确定短路整定值
短路整定值为：过流整定值×短路整定倍数=55×6=330（A）。

高压开关整定计算方法

高压开关整定计算方法高低压开关过载、短路整定计算方法1、过载整定660V系统负荷额定电流Ie=1.15Pe（式一）1140V系统负荷额定电流Ie=0.67 Pe（式二）3300V系统负荷额定电流Ie=0.23 Pe（式三）6000V系统负荷额定电流Ie=0.13 Pe（式四）Pe——开关所带总负荷功率，kw2、短路整定整定公式Iz≥IQe+KxΣIe（式五）IQe——开关所带负荷容量最大的电动机的起动电流电动机的起动电流是其本身额定电流的4~7倍，一般取6倍660V系统IQe=6Ie =6×1.15 Pmax（式六）1140V系统IQe=6Ie =6×0.67 Pmax（式七）Pmax——开关所带负荷容量最大的电动机的额定功率Kx——需用系数，范围是0~1，不同负荷取不同值，可查表得，一般情况取最大值 1.ΣIe——其余电动机的额定电流之和，A。

计算方法按式一和式二计算。

3、校验校验公式为：Id（2）/ Iz≥1.5（式八）Id（2）——被保护电缆干线或干线距变压器最远点的两相短路电流值，查表可得。

Iz——计较出的短路电流整定值。

1.5——保护装配的牢靠动作系数。

两相短路电流能够根据变压器的容量、短路点至变压器的电缆换算长度从表中查出。

在380V、660V、1140V系统中，以50mm2作为尺度截面；在127V系统中，以4 mm2作为尺度截面。

电缆换算关系如下：电网电压为1140V、660V和380V时不同截面的换算长度表（m）表一：电缆截面（mm2）4 6 10 16 25 35 50 换算系数11.97 8.11 4.75 3.01 1.91 1.37 1.00电缆截面（mm2）70 95 120 150换算系数0.73 0.53电网电压为127V时不同截面的换算长度表（m）表二：电缆截面（mm2）2.5 4 6 10换算系数1.64 1.00 0.58 0.34附表：煤矿各组用电装备的需用系数和加权均匀功率因数用电设备名称需用系数功率因数备注压风机房东电念头0.8~0.85 0.8~0.85斜井带式提升机0.75 0.7主排水泵0.75~0.85 0.8综采工作面0.6~0.75 0.6~0.7 掘进工作面0.3~0.4 0.6。

开关过流、短路整定计算方法

开关过流、短路整定计算步骤1、对开关所带所有设备的额定电流进行统计、计算：例如：馈电开关所带负荷如下：①55KW绞车，额定电流61A；②37KW水泵，额定电流41A；③40KW皮带，额定电流,44A；④22KW水泵，额定电流24A；⑤37KW水泵，额定电流41A。

（注：若电机铭牌丢失或看不清额定电流大小可以用下式进行估算：电压等级为660V的电机额定电流≈1.15×KW，压等级为1140V的电机额定电流≈0.67×KW）过流整定：61A+41A+44A+24A+41A=211A短路整定：61A×6+41A+44A+24A+41A=516A2、在开关(铭牌上额定电流为400A)上投入定值：1）智能型馈电开关或变压器低压侧智能型开关（过流整定是数值）①过流：选择220A，选择原则，略大于计算值211A，取整数。

②短路：选择3倍=220A×3=660A，选择原则，略大于计算值516A，取整数。

③用馈电开关所带负荷的最远端两相短路电流)2(d I（假如为1000A）校验短路整定保护可靠性系数。

)2(d I=1000A, I z=660A，)2(I/I z=1000/660=1.52≥1.5，可靠性系数满足要求，短路d保护整定值能起到短路保护作用。

2）老式馈电开关或变压器低压侧老式开关（过流整定是倍数）：①过流：选择0.6档=400A×0.6=240 A，选择原则，略大于计算值211A。

②短路：选择1.6倍=400A×0.6=640A，选择原则，略大于计算值516A。

③用馈电开关所带负荷的最远端两相短路电流)2(d I（假如为1000A）校验短路整定保护可靠性系数。

)2(d I=1000A,I z=640A，)2(I/I z=1000/640=1.56≥1.5，可靠性系数满足要求，短路d保护整定值能起到短路保护作用。

3）移变高压侧馈电过流、短路整定计算过程：①统计所有电气设备功:55KW+37KW+40KW+37kw+22kw=191KW②过流整定计算：191KW×0.11=21A③短路整定计算：55KW×0.11×6+（37KW+40KW+37kw+22kw）×0.11=51A④按照低压侧定值投入方法投定值。

各岗点高压开关柜保护整定值计算2

v1.0可编辑可修改^=I (2)dmin= 8082 => 符合要求 I dz K h 6 401主井高压开关柜保护整定值计算一、变频系统高压开关柜 1、电流速断保护 1 ）动作电流值I dzK jx —接线系数，不完全星形接线时取 1 ； Iq—高压电动机启动电流，一般为（3~8） l e ；K h —电流互感器变比。

2 ）灵敏系数KI (2)dmin = 8082 I dz K h 20 402、过负荷保护 1 ）动作电流值I dz式中：K —返回系数，微机综保取;Ie—高压电动机额定电流;2 ）动作时限应大于电动机实测启动时间，在此取4s式中：氐可靠系数，作用于跳闸时取~；K k K jx dz=K h40100 6=20(A)Iqd 符合要求dz=S=^£± K h K f 40 0.9100=6(A)v1.0可编辑可修改3 ）灵敏系数K^=l(2)dm n= 8082 => 符合要求I dz K h 4 40v1.0可编辑可修改^=l (2)dm n = 8082 => 符合要求 I dz K h 4 401、电流速断保护 1 ）动作电流值I dzIdz=KkKjx I q =1^^^ 100 6=20（A ）K h 40式中：氐一可靠系数，作用于跳闸时取~；K jx —接线系数，不完全星形接线时取 1 ； Iq—高压电动机启动电流，一般为（3~8） I e ；K h —电流互感器变比。

2 ）灵敏系数KK=I （2）dmin二 8082 二边符合要求 I dz K h 20 402、过负荷保护 1 ）动作电流值I dz_K k K jx 一 1.2 1 dz = I e ------------------ K h K f 40 0.9 式中：K —返回系数，微机综保取;I e —高压电动机额定电流;2 ）动作时限应大于电动机实测启动时间，在此取 5s3 ）灵敏系数K工频系统高压开关柜100=4(A)K = 込n = 8205 =＞符合要求 I dz K h 2 401、电流速断保护 1 ）动作电流值I dzIdz=KkKjx |q =1.2 - 55 6 = 10（A ）K h 40式中：氐一可靠系数，作用于跳闸时取~；K jx —接线系数，不完全星形接线时取 1 ； I q —高压电动机启动电流，一般为（3~8） I e ； K h —电流互感器变比。

开关整定值计算

供电系统整定及短路电流计算说明书一、掘进工作面各开关整定计算：1、KBZ-630/1140馈电开关KBZ-630/1140馈电开关所带负荷为：15-10D连续采煤机、00-1637-WT型锚杆机，10SC32-48BXVC-4型梭车。

（1）、连续采煤机各台电机及功率：两台截割电机2*170=340KW；二台收集、运输电动机2*45=90KW；两台牵引电动机2*26=52KW；一台液压泵电动机1*52=52KW；一台除尘电动机1*19=19KW；合计总功率：553KW。

（2）、锚杆机各台电机及功率：两台泵电机：2*45=90KW；（3）、梭车各台电机及功率：一台液压泵电动机1*15=15KW；两台牵引电动机2*37=74KW；一台运输电动机1*19=19KW；合计总功率：108KW。

1.1、各设备工作时总的额定长期工作电流：∑Ie=∑Pe/ √3Uecos∮(计算中cos∮值均取0.75)∑Ie=751/1.73*1.14*0.75≈经计算，∑Ie≈507.1（A），按开关过流热元件整定值≥Ie来选取整定值.则热元件整定值取。

短路脱扣电流的整定按所带负荷最大一台电机的起动电流（额定电流的5~7倍）加上其它电动机额定长时工作电流选取整定值。

最大一台电机（煤机截割电机）起动电流：IQ=6Pe/ √3Uecos∮=6*170/1.732*1.14*0.75≈∑Ie=∑Pe/ √3Uecos∮=581/1.732*1.14*0.75≈其它电机额定工作电流和为392.3(A)IQ+∑Ie=则KBZ-640/1140馈电开关短路脱扣电流的整定值取。

2 、QCZ83-80 30KW局部通风机控制开关的整定计算：同样控制的风机共计二台。

（1）、额定长时工作电流Ie=Pe/ √3Uecos∮=30/1.732*0.66*0.75≈35(A)（2）、熔断器熔体熔断电流值的选取按设备额定长时工作电流的2.5倍选择。

则二台风机控制开关的整定值均为。

开关整定值的相关知识

开关整定值的相关知识整定值也叫设定值，就是在自动控制系统里，当某一物理量，达到某一数值时，将发生某一动作。

比如：为了保护某一电动机，在控制系统中有过电流继电器，我们把过电流继电器调整为100A动作，当电流达到100A时过电流继电器动作，切断电源，或发出信号。

这个100A即为过电流继电器的整定值。

另一种情况，如某一电动机，速度是自动控制的，我们把速度控制装置设置为1000转/分，那么这个1000转/分就是电动机速度的整定值。

开关整定电流值和短延时电流值关系整定电流值：相当于过电流保护值，当电流大于这个值时，空开跳掉短延时电流：短路保护，当电流大于设定时，在短延时时间内空开掉整定电流指断路器可以正常负载的电流。

当电流大于此值时，断路器过一段时间后跳闸（这个动作电流一般叫作长延时电流，呈反时限特性)。

短延时电流:一般为整定电流的数倍，但低于瞬动保护值，当电路中电流达到此值并持续相应的时间（短延时时间），断路器动作。

（呈定时限特性）一般电子型/智能型断路器有短延时电流（并有时间值），这两个参数应该用户可以自己调节。

还有一个就是瞬动电流，当达到此值时，断路器应在200mS之内动作。

漏电保护开关根据动作原理，可分为电压型和电流型两大类，鉴于电压型漏电保护只能作总保护，安全供电可靠性低及保护上的局限性，在我国已淘汰，这里主要介绍电流型漏电保护开关。

根据结构和动作原理这种开关可分为脉冲式、电磁式、电子式三大类，现分述如下：脉冲式漏电保护开关工作原理是利用电流突变而动作，虽然存在有电流、时间动作死区，每条支路投入时都有可能产生误动作的缺点，但脉冲式漏电保护开关具有认别性，可发展为智能型漏电保护开关，作为配电变压器总保护，主干线1级保护，整定动作的电流值、时间值都较大，在多级保护中上述的缺点是完全可以克服的。

电磁式漏电保护开关的特性不受电源电压影响，环境温度对特性影响也很小，耐压冲击能力强，外界磁场干扰小，并具有结构简单、进出线可倒接等优点；但耐机械冲击振动能力较差，满足延时反时限特性要求比较困难，制造要求精密，价格较贵，且灵敏度以30mA为限，只适用于小容量负荷，因而已被电子式漏电保护开关所取代。
