第10章 飞机系统简介

合集下载

飞机系统原理机械类ME杨

飞机系统原理机械类ME杨

飞机系统原理机械类ME杨1. 概述飞机是一种载人或载货的航空器,有一系列机械系统来保证飞机的正常运行与安全。

其中,机械类系统包括发动机、机翼、襟翼、方向、升降、刹车等。

本文将介绍飞机机械类系统的原理。

2. 发动机系统飞机的发动机系统主要有以下几个部分:•供油系统•空气进气系统•发动机燃烧室•排气系统供油系统是将燃料输送到燃烧室中进行燃烧的系统。

主要由燃料泵、燃料喷油嘴、调速器等部件组成。

空气进气系统是将空气引入燃烧室中与燃料混合燃烧的系统。

主要由空气进气口、增压器、空气滤清器等部件组成。

燃烧室是将燃料和空气混合燃烧产生高温高压气体的部分。

通常使用的是涡轮喷气发动机和涡轮螺旋桨发动机。

涡轮喷气发动机的燃烧室是单一的直径与进气口相同的环形燃烧室,而涡轮螺旋桨发动机的燃烧室则是具有锥形收缩的螺旋燃烧室。

排气系统是将燃烧产生的高温高压气体排出发动机的系统。

主要由进气口后方的涡轮组件、高压部分与低压部分喷嘴、喷射器等组成。

3. 机翼和襟翼系统机翼是飞机上加速和产生升力的主要部分,而襟翼则是控制机翼升力的副翼。

机翼主要分为小翼和大翼。

小翼是机翼背缘上的较小部分,常用于低速飞行。

大翼是机翼主体,是飞机产生升力的主要部分。

它通常由若干个横向分布的翼段组成,每个翼段都有一个前缘、一个后缘和一个翼弧。

机翼前缘的形状决定了气流经过的路径,后缘的形状决定了升力和阻力。

襟翼是与机翼结合在一起的控制表面。

它可以通过调整翼面后缘的位置来改变机翼的升力。

襟翼有多种类型,如斜板式、升降式和分裂式等。

4. 方向和升降系统方向和升降是飞机进行方向和高度控制的重要部件。

方向系统主要由方向舵、方向螺旋桨和方向舵马达等组成。

方向舵是位于垂直尾翼部分的控制表面,它可以控制飞机的左右倾斜。

方向螺旋桨则是控制方向舵的部件。

这些组件通过一系列机械与液压连接相互作用,从而实现方向控制。

升降系统是通过调整升降舵和尾翼前沿的位置来控制飞机的升降的。

升降舵是位于飞机尾部的两片控制表面,用于俯仰控制。

91108-飞行力学-第10章:飞机的横航向动稳定性和操纵性

91108-飞行力学-第10章:飞机的横航向动稳定性和操纵性

第10章飞机的横航向动稳定性和动操纵性作业:10.1 10.2 10.4 10.5内容10.1 飞机横航向动稳定性10.1.2 典型的横航向运动模态10.1.3 滚转模态10.1.4 螺旋模态10.1.5 滚转--螺旋模态10.1.6 荷兰滚模态10.2 飞机横航向动操纵性10.2.1 副翼的操纵反应10.2.2 方向舵的操纵反应小结由组成的四阶方程,对于正常布局的飞机,它由一个负的大实根、一对实部为负的共轭复根和一个小的实根(可正可负)组成。

10.1.2 典型的横航向运动模态,,,p r βφ滚转模态荷兰滚模态螺旋模态负的大实根负的共轭复根小的实根对应于特征方程中的一个大的负实根; 其特征是衰减很快的非周期运动,其振幅衰减一半的时间仅为零点几秒;受横侧扰动后,飞机绕机体轴的单自由度滚转,收敛过程很快。

运动变量是滚转角速度和滚转角;飞机具有较大的横向阻尼(来源机翼),运动衰减快,一般均能满足品质要求。

1.滚转模态,p φlpC飞机横航向运动中最重要的模态; 对应特征方程中的一对共轭复根,滚转角、侧滑角和偏航角的量级相同; 偏航运动略超前滚转,即左偏航时右滚转。

飞机重心沿直线轨迹前进,颇似荷兰人的滑冰动作而得名;模态频率高,周期约为数秒至十几秒,介于纵向长、短周期之间。

品质规范对其特性有严格要求。

,,βφψ荷兰?3.螺旋模态对应特征方程中的一个小实根; 特征是衰减缓慢的非周期运动,运动变量为偏航角和滚转角;允许其特征根为一小的正根,由于运动不稳定时呈螺旋状而得名; 运动缓慢,半幅或倍幅时间长,约上百秒,易于纠正,对其模态特性要求不高。

,ψφ4.为什么飞机受到横航向扰动后,飞机首先表现出滚转运动,然后是荷兰滚运动,最后才是螺旋运动?内容10.1 飞机横航向动稳定性10.1.2 典型的横航向运动模态10.1.3 滚转模态10.1.4 螺旋模态10.1.5 滚转--螺旋模态10.1.6 荷兰滚模态10.2 飞机横航向动操纵性10.2.1 副翼的操纵反应10.2.2 方向舵的操纵反应小结表征为绕轴转动的单自由度运动。

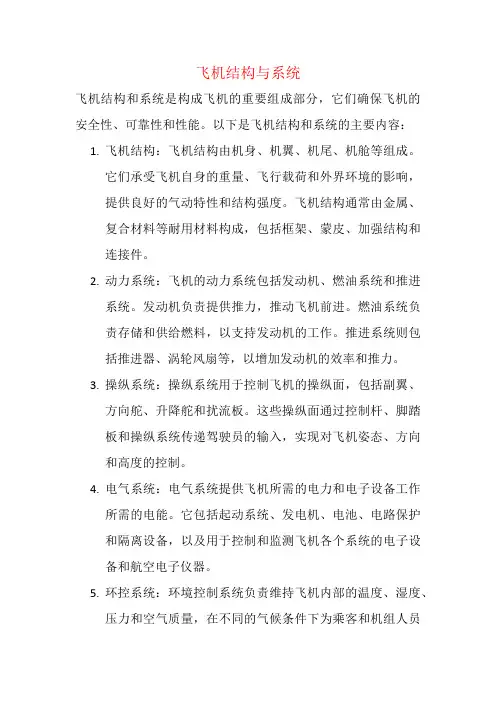

飞机结构与系统

飞机结构与系统

飞机结构与系统飞机结构和系统是构成飞机的重要组成部分,它们确保飞机的安全性、可靠性和性能。

以下是飞机结构和系统的主要内容:1.飞机结构:飞机结构由机身、机翼、机尾、机舱等组成。

它们承受飞机自身的重量、飞行载荷和外界环境的影响,提供良好的气动特性和结构强度。

飞机结构通常由金属、复合材料等耐用材料构成,包括框架、蒙皮、加强结构和连接件。

2.动力系统:飞机的动力系统包括发动机、燃油系统和推进系统。

发动机负责提供推力,推动飞机前进。

燃油系统负责存储和供给燃料,以支持发动机的工作。

推进系统则包括推进器、涡轮风扇等,以增加发动机的效率和推力。

3.操纵系统:操纵系统用于控制飞机的操纵面,包括副翼、方向舵、升降舵和扰流板。

这些操纵面通过控制杆、脚踏板和操纵系统传递驾驶员的输入,实现对飞机姿态、方向和高度的控制。

4.电气系统:电气系统提供飞机所需的电力和电子设备工作所需的电能。

它包括起动系统、发电机、电池、电路保护和隔离设备,以及用于控制和监测飞机各个系统的电子设备和航空电子仪器。

5.环控系统:环境控制系统负责维持飞机内部的温度、湿度、压力和空气质量,在不同的气候条件下为乘客和机组人员提供舒适的工作和生活环境。

它包括空调系统、机舱通风系统和氧气系统。

6.降落装置:降落装置用于起飞和降落阶段的着陆。

它通常由起落架和轮胎组成,有时还包括减震装置、刹车系统和襟翼。

这些结构和系统在飞机设计和制造过程中密切相互关联,确保飞机的安全运行。

它们通过复杂的工程设计和测试,满足飞机性能、航空安全和乘客舒适度的要求。

飞机主要系统简介PPT课件

飞机主要系统简介PPT课件
结构复杂,重量大; 通过性较差。
混合式传动
混合式传动系统指的是为了兼备软式 与硬式传动系统的特点,在同一架飞机上 有的舵面采用软式传动,而有的舵面采用 硬式传动。
10.1.2
10.1.2 辅助操纵系统
辅助操纵系统操纵飞机的增升装置、减速装 置、调整片等辅助操纵面,主要是为了改善飞机 的某一方面的性能。
驾驶杆
驾驶杆式手操纵机构多用于小型飞 机。
驾驶盘
驾驶盘式手操纵机构常用于大型飞 机。
空客的手操纵机构
空客飞机的手操纵机构采用了“驾 驶杆”+“侧杆”的形式,即副翼用侧 杆进行操纵。
脚操纵机构
脚操纵机构用于操纵方向舵。 脚操纵机构通常也有两种型式,即 平放式和立放式。 平放式通常和驾驶杆配合使用,而 立放式则多与驾驶盘相配合。
在有回力助力操纵系统中,为克服舵 面铰链力矩所需的总操纵力由驾驶员所施 加的力和液压助力器所施加的力叠加而成, 即驾驶员操纵舵面的力只是总操纵力的一 部分,而这部分操纵力可以为驾驶员提供 操纵感觉。

无回力助力操纵系统
无回力助力操纵系统也称不可逆助力 操纵系统。
在无回力助力操纵系统中,克服舵面 铰链力矩所需的操纵力全部由液压助力器 提供,而驾驶员施加的力仅用来带动液压 助力器的分油活门。
辅助操纵与主操纵的主要不同点在于辅助操 纵面往往需要保持在规定的位置上,因此需要有 特殊的掣动装置或自掣机件等。
辅助操纵可采用液压、冷气、电力或机械等 不同型式。驾驶员操纵的可以是手轮、手柄或电 门等。
10.1.3(1)
10.1.3 液压助力器
助力器 助力器指的是以其他动力协助驾驶员
驱动舵面的装置。
为了给驾驶员以应有的操纵感觉而不 致因感觉错误而发生错误的操纵,在无回 力助力操纵系统中采用了载荷感觉器。

飞机主要系统简介课件

飞机主要系统简介课件
导航系统功能
导航系统的主要功能是确定飞机 的位置、航向、高度和速度,为 飞行员提供飞行指引,确保飞机 安全、准确地到达目的地。
导航系统的技术发展
导航技术发展历程
飞机导航技术经历了从传统的仪表飞行规则(IFR)导航到卫 星导航的发展历程,目前正朝着更加智能化的方向发展。
现代导航技术
现代导航技术包括全球定位系统(GPS)、多模态卫星导航 、惯性/卫星组合导航等,这些技术提高了导航精度和可靠性 。
导航系统的应用与案例分析
导航系统的应用
飞机导航系统广泛应用于民用和军用航空领域,为航班运行、机场管理、空中 交通控制等提供支持。
案例分析
以某航空公司为例,探讨飞机导航系统在航班运行中的实际应用,分析其对飞 行安全和效率的影响。
飞机控制系统
04
控制系统的组成与功能
详述飞机控制系统的组成部分及其各自的功能。
通信系统的应用与案例分析
语音通话的应用
飞机在起飞、巡航、降落等各个阶段都需要与地面进行语音通话,以 确保飞机的安全和正常运营。
数据传输的应用
飞机可以通过数据传输向地面发送飞行数据、气象数据等信息,有助 于提高飞行的安全性和效率。
卫星通信的应用
卫星通信在飞机通信中发挥着越来越重要的作用,例如为国际航班提 供稳定的通信服务,保障乘客的电话、网络等通信需求。
主起落架。
飞机动力系统02来自发动机类型与工作原理01
02
03
活塞式发动机
活塞式发动机利用汽缸内 的活塞运动产生动力,适 用于低速和短途飞行。
涡轮式发动机
涡轮式发动机通过旋转涡 轮叶片压缩空气,产生强 大推力,适用于高速和远 程飞行。
喷气式发动机
喷气式发动机通过高速喷 射燃料和空气混合物产生 推力,具有较高的推进效 率和速度。

飞机主要系统简介课件

飞机主要系统简介课件

其他安全设施与措施
氧气面罩
在飞机爬升至高空时,机舱内气压降低,氧气面罩会自动 脱落,为乘客提供紧急氧气供应。乘客应遵循机组人员的 指示,正确佩戴氧气面罩。
安全演示
在飞行前,机组人员会进行安全演示,向乘客介绍机上的 安全设施和应急措施。乘客应认真听取并遵守机组人员的 指示,确保自身安全。
机组人员培训
进气与排气系统
进气系统
负责将空气吸入发动机,并过滤掉灰 尘、冰晶和鸟类等杂物。
排气系统
将燃烧后产生的高温气体排出,同时 降低排气噪音。
燃油系统与点火系统
燃油系统
负责将燃油从储油箱输送到发动机,并确保燃油在适当的压 力下供应给燃烧室。
点火系统
在适当的时间产生电火花,点燃燃油混合气,使发动机正常 工作。
导航系统通常采用惯性导航和无线电 导航相结合的方式,以提高导航精度 和可靠性。
无线电导航通过接收地面导航台发射 的无线电信号,测量飞机与导航台之 间的相对方位角,从而确定飞机的位 置和航向。
导航系统在飞行中的应用
01
飞机起飞时,导航系统用于确定起飞方向和起飞路线,确保飞机沿预 定航线起飞。
02
飞机巡航时,导航系统用于确定飞机相对于预定航线的位置和航向, 引导飞机沿预定航线飞行。
保护。
紧急出口与灭火设备
紧急出口
飞机上设有多于机 翼上方或机舱尾部,并有明显的标识。 在紧急情况下,乘客应遵循机组人员的 指示,迅速有序地撤离飞机。
VS
灭火设备
为了应对可能发生的火灾,飞机上配备了 灭火设备,包括灭火器、灭火剂和灭火器 带等。这些设备用于扑灭不同类型的火灾 ,如固体物质火灾、液体或油脂火灾以及 电气火灾。
飞行控制系统通常由自动驾驶仪、飞行指引系统、控制显示组件等组成,通过接 收飞行员的操作指令或飞行管理计算机系统的控制指令,对飞机的舵面进行控制 ,实现飞行姿态的调整。

飞机各个系统的组成及原理

飞机各个系统的组成及原理

一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成:机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备,并通过它将机翼、尾翼、起落架等部件连成一个整体。

在轻型飞机和歼击机、强击机上,还常将发动机装在机身内。

2)机翼机翼是飞机上用来产生升力的主要部件,一般分为左右两个面。

机翼通常有平直翼、后掠翼、三角翼等。

机翼前后缘都保持基本平直的称平直翼,机翼前缘和后缘都向后掠称后掠翼,机翼平面形状成三角形的称三角翼,前一种适用于低速飞机,后两种适用于高速飞机。

近来先进飞机还采用了边条机翼、前掠机翼等平面形状。

左右机翼后缘各设一个副翼,飞行员利用副翼进行滚转操纵。

即飞行员向左压杆时,左机翼上的副翼向上偏转,左机翼升力下降;右机翼上的副翼下偏,右机翼升力增加,在两个机翼升力差作用下飞机向左滚转。

为了降低起飞离地速度和着陆接地速度,缩短起飞和着陆滑跑距离,左右机翼后缘还装有襟翼。

襟翼平时处于收上位置,起飞着陆时放下。

3)尾翼尾翼分垂直尾翼和水平尾翼两部分。

1.垂直尾翼垂直尾翼垂直安装在机身尾部,主要功能为保持飞机的方向平衡和操纵。

通常垂直尾翼后缘设有方向舵。

飞行员利用方向舵进行方向操纵。

当飞行员右蹬舵时,方向舵右偏,相对气流吹在垂尾上,使垂尾产生一个向左的侧力,此侧力相对于飞机重心产生一个使飞机机头右偏的力矩,从而使机头右偏。

同样,蹬左舵时,方向舵左偏,机头左偏。

某些高速飞机,没有独立的方向舵,整个垂尾跟着脚蹬操纵而偏转,称为全动垂尾。

2.水平尾翼水平尾翼水平安装在机身尾部,主要功能为保持俯仰平衡和俯仰操纵。

低速飞机水平尾翼前段为水平安定面,是不可操纵的,其后缘设有升降舵,飞行员利用升降舵进行俯仰操纵。

即飞行员拉杆时,升降舵上偏,相对气流吹向水平尾翼时,水平尾翼产生附加的负升力(向下的升力),此力对飞机重心产生一个使机头上仰的力矩,从而使飞机抬头。

飞机主要系统简介课件

飞机主要系统简介课件

A320飞机的油箱
燃油箱及其通气 (2)
➢燃油箱的结构型式
硬油箱 软油箱 整体油箱
硬油箱
硬油箱以铝合金壳体加带孔隔板的型 式最为常见,一般用张紧带固定在飞机的 承力结构上。有的硬油箱外面还加有由多 层非金属材料制成的自封套。
软油箱
软油箱用耐油橡胶、帘子布、非耐油 胶层等胶合而成,也可用尼龙织物制成, 中间用硬铝箍圈支撑。
燃油系统的功能包括加油、储油、 供油、放油、通气、显示等。此外,燃 油还可以用来冷却飞机上的其它设备和 平衡飞机等 。
10.3.1
10.3.1 燃油
航空燃油主要指供活塞式发动机使用 的汽油和供喷气式发动机使用的喷气燃料。
喷气燃料又有三类,即汽油型、煤油 型和宽馏份型。
10.3.2
10.3.2 燃油系统的基本组成
➢控制活门的种类
方向控制活门


压力控制活门


流量控制活门
单向活门 换向活门 溢流活门 卸荷活门 压力顺序活门 压力转换活门 简单节流活门 单向节流活门 均流活门 定容积活门 定流量活门
执行部分
➢执行部分的功用
将液压油的压力能转变为机械能而传 动其他部件,其中:
※作动筒——产生机械线位移;当作 动筒用于飞行主操纵系统时又称为助力器。
中央操纵机构指 的是由驾驶员直 接操纵的部分。 中央操纵机构位 于驾驶舱内,包 括手操纵机构和 脚操纵机构两部 分。
手操纵机构
手操纵机构用于操纵升降舵和副翼。 升降舵操纵和副翼操纵各自独立,也即 动作不相互干扰。
飞机的手操纵机构通常有两种型式: ➢驾驶杆式 ➢驾驶盘式
驾驶杆
驾驶杆式手操纵机构多用于小型飞 机。
概述(2)

飞机的系统原理

飞机的系统原理

飞机的系统原理飞机的系统原理涉及多个方面,包括机翼、发动机、座舱和控制系统等。

下面将详细介绍飞机的系统原理。

首先,飞机的机翼是实现飞行的核心组成部分。

机翼通过其特殊的形状和流线型,利用空气动力学的原理产生升力。

机翼上通常安装有多个辅助设备,如空气刹车、襟翼和襟翼等,它们可以调整机翼的形状,从而改变飞机的升力和阻力,实现起降和巡航等飞行状态的转换。

其次,发动机是飞机提供动力的关键组件。

飞机常用的发动机有涡轮喷气发动机和螺旋桨发动机等。

涡喷发动机通过喷气推力产生动力,螺旋桨发动机则利用螺旋桨的旋转产生推力。

发动机通过燃烧燃料产生高温高压气流,在压气机的作用下将此气流喷出,产生反作用力推动飞机向前飞行。

座舱是飞机上供乘客和机组人员居住和工作的区域。

座舱内通常设置有座椅、仪表盘、通信设备、生活设施等。

座舱内的空气处理系统可以调节气温和湿度,以提供乘客和机组人员的舒适度。

座舱还配备了供氧系统,以提供高空环境下所需的氧气。

飞机的控制系统包括飞行控制系统和动力控制系统。

飞行控制系统主要包括操纵面和操纵设备。

操纵面包括副翼、升降舵和方向舵等,它们通过操纵设备,如操纵杆和脚蹬等,与飞行员的操作相连。

动力控制系统主要包括发动机控制系统和推力控制系统。

发动机控制系统通过调整燃油供给和燃烧参数,控制发动机的工作状态;推力控制系统通过调整螺旋桨的旋转角度,控制推力的大小和方向。

飞机的自动控制系统可以实现飞机的自动驾驶和飞行管理。

自动驾驶系统通过数据传输和计算,实现飞机在航线上自动驾驶和保持稳定飞行。

飞行管理系统通过计算机和导航设备等,协助飞行员进行飞行计划、导航和解决飞行中的问题。

此外,飞机的电力系统和通信导航系统等也是飞机正常运行所必需的。

电力系统通过发电机将发动机产生的机械能转化为电能,供给飞机的各个设备使用。

通信导航系统通过无线电设备和卫星导航系统,实现飞机与地面控制中心和其他飞机之间的通信和导航。

综上所述,飞机的系统原理涉及机翼、发动机、座舱和控制系统等多个方面。

第10章飞行的组织与实施

第10章飞行的组织与实施
在民航局定期航班计划文件下发之日至新航季开始期间 以及航季运行期间,中国航空营运人提出的定期航班预 先飞行计划申请,受理部门在航班开始执行之日前至少 3个工作日做出决定并通过SITA电报、航空固定业务电 报或者其他方式通知申请人; 不予批准的,应当说明理 由。
21
2.加班和不定期飞行预先飞行计划的批准
对于外国航空营运人和中国港澳台地区航空营运人在中 国境内机场包机与经营许可申请一并提出的包机预先飞 行计划申请,受理部门应当于飞行前至少3个工作日做 出决定并通过SITA电报、航空固定业务电报或者其他方 式通知申请人;不予批准的,应当说明理由。
22
预先飞行计划的申请,预先飞行计划和经营许可 的批准由受理部门一并答复。
预先飞行计划应当在领航计划报(FPL)发布之前获得 批准。
民航局对民用航空飞行活动预先飞行计划实施统一 管理。
3
(一)预先飞行计划申请
1.定期航班预先飞行计划申请 1)外国航空营运人和中国港澳台地区航空营运人
在航班换季前,外国航空营运人和中国港澳台地区航空 营运人在中国境内机场起飞或降落的新航季定期航班, 相对于前一年同一航季没有增加航班或者变更预先飞行 计划内容,无论航班时刻是否调整,预先飞行计划申请 可以与经营许可的的申请一并提出,但申请内容应当包 括航班时刻(协调世界时)。
4
(1)外国航空营运人和中国港澳台地区航空营运 人在中国境内机场起飞、降落或飞越中国领空的 定期航班,其预先飞行计划申请属于下列情形的, 应当以航务动态电报、航空固定业务电报或者民 航局接受的其他方式单独提出:
①在航班换季前,提出相对于前一年同一航季有增加航 班或者变更预先飞行计划内容的申请的;
②在航季运行期间,提出定期航班预先飞行计划申请的。

飞机操纵系统介绍课件

飞机操纵系统介绍课件

检查舵面和舵机
检查舵面是否有损伤,舵机工 作是否正常。
清洁和润滑
定期对操纵系统进行清洁和润 滑,以减少磨损和卡滞。
飞机操纵系统的定期维护保养
01
02
03
04
详细检查
对操纵系统进行详细检查,包 括检查舵机和连杆的磨损情况
、润滑情况等。
更换磨损部件
对磨损严重的部件进行更换, 如轴承、密封圈等。
测试系统性能
滚转和偏航运动。
传动机构
包括钢索、滑轮、连杆 和传动杆等,将飞行员
的操作传递到舵面。
舵面
包括升降舵、方向舵和 副翼等,用于控制飞机
的飞行姿态。
辅助控制系统
包括调整片、襟翼和缝 翼等,用于辅助控制飞 机的飞行姿态和性能。
CHAPTER 02
飞机操纵系统的种类与特点
机械操纵系统
机械操纵系统是通过钢索、滑轮、连 杆等机械传动机构,将飞行员施加的 操作力传递到舵面,实现飞机姿态和 航向控制的系统。
然而,机械操纵系统也存在操作力大 、飞行员负担重、响应速度慢等缺点 。
机械操纵系统具有结构简单、可靠性 高、成本低等优点,因此在早期的飞 机上广泛应用。
助力操纵系统
助力操纵系统是在机械操纵系统的基础上,通 过引入液压、气压等助力装置,减轻飞行员的 操作力,实现更轻松、快速的操作。
助力操纵系统广泛应用于现代运输机和战斗机 上,能够提高飞行员的舒适性和操作效率。
飞机操纵系统的安全性与可靠性提升
冗余设计
通过增加备份和冗余系统,提高飞机操纵系统的可靠性和容错能力,确保飞行安 全。
健康监测与故障诊断
利用传感器和监测技术,实时监测飞机操纵系统的状态,及时发现和诊断故障, 采取相应的维护措施。

飞机系统原理内容

飞机系统原理内容

飞机系统原理内容飞机系统原理指的是飞机上各种系统的工作原理和结构组成。

飞机上的各种系统包括:动力系统、控制系统、电路系统、通讯系统、仪表系统、燃油系统、液压系统、氧气系统、空调系统、驾驶舱及客舱设备等。

飞机动力系统包括发动机、推力器、传动系统、燃油系统、冷却系统等,其工作原理主要是通过将燃料转化成能量来驱动飞机进行前进。

控制系统包括飞行控制系统、引擎控制系统、导航控制系统、自动驾驶系统等,其工作原理是利用传感器、计算机等技术对飞机进行控制和管理。

电路系统是指飞机中各种电器的组成和工作原理,包括电池、发电机、电缆、保险丝、电路控制器等,其工作原理是将电能转化成机械能,提供设备和系统所需的电能。

通讯系统主要包括无线电通讯系统、卫星通讯系统和雷达系统等,其工作原理是通过发送和接收声波、电波等信号来实现飞行控制、导航、通信等功能。

仪表系统是指飞行中所需要用到的各种指示器和显示屏,其工作原理是通过传感器等装置将数据转化为可视化信息,向驾驶员提供航行和飞行状态的相关信息。

燃油系统包括燃油供应系统、燃油储存系统、燃油输送系统等,其工作原理是通过储存、加注和输送燃油来保证飞机的动力系统正常运转。

液压系统主要包括液压传动系统、液压飞舵和刹车系统,其工作原理是通过液压媒介来实现能量传递和机械操作。

氧气系统是为了保证高空飞行中机组人员和乘客的正常呼吸,其主要工作原理是将压缩的氧气通过氧气瓶输送到驾驶舱和客舱内。

空调系统主要是调节驾驶舱和客舱的温度和湿度,其工作原理是通过空气过滤、加热、冷却等技术来调节气温和湿度。

驾驶舱和客舱设备则是飞机上诸多舒适设施和安全设备的总称,包括座椅、安全带、食品饮料等设施和救生艇、急救箱、灭火器等设备。

其工作原理是为乘客和机组人员提供安全和舒适的环境。

飞机系统简介 ppt课件

飞机系统简介  ppt课件
重点总结: 1.飞机的操纵面 2.飞机主操纵系统的特点 3.中央操纵机构的分类 4.辅助操纵系统的意义 5.液压助力器的特点
ppt课件
52
ppt课件
37
传动系统
ppt课件
38
ppt课件
39
软式传动
ppt课件
40
硬式传动
ppt课件
41
ppt课件
42
ppt课件
43
5.2辅助操纵系统
ppt课件
44
液压助力器
ppt课件
45
ppt课件
46
ppt课件
47
ppt课件
48
ppt课件
49
ppt课件
50

ppt课件
51
飞机操纵系统 结束
ppt课件
22
五、飞机飞行操纵系统
ppt课件
23
ppt课件
24
ppt课件
25
ppt课件
26
ppt课件
27
ppt课件
28
ppt课件
29
5.1主操纵系统
ppt课件
30
中央操纵系统
ppt课件
31
ppt课件
32
ppt课件
33
ppt课件
34
ppt课件
35
手操纵机构
ppt课件
36
脚操纵机构
6
ppt课件
7
ppt课件
8
ppt课件
9
ppt课件
10
ppt课件
11
ppt课件
12
ppt课件
13
ppt课件
14
ppt课件
15

飞机系统原理机械类ME杨图文

飞机系统原理机械类ME杨图文

飞机系统原理机械类ME杨图文1. 引言随着现代航空技术的不断发展,飞机的机械系统越来越复杂,需要运用更加精细的工程技术来保证飞机的安全和可靠性。

本文将介绍飞机系统原理机械类ME杨图文,旨在帮助大家更好地了解飞机机械系统的原理。

2. 飞机机械系统的组成飞机机械系统是指飞机中所有机械构件的总称,包括发动机、起落架、螺旋桨、传动系统、液压系统和燃油系统等。

下面我们将逐一介绍这些系统的原理以及其在飞机中的作用。

2.1 发动机发动机是飞机的动力系统,负责提供飞机的推进力。

发动机分为内燃机和涡轮机两种类型。

内燃机使用燃油加氧气反应产生热能驱动飞机,而涡轮机则利用高速旋转的机械零件带动空气从而产生动力。

在飞行中,发动机除了提供推力,还需要负责飞机的供电、压缩空气、散热等任务。

2.2 起落架起落架是飞机降落和起飞时提供支撑的机械系统。

它通常由主起落架和前起落架组成。

主起落架负责支撑飞机的重量,而前起落架则可以实现飞机的转向和地面操控。

起落架在飞机起落过程中承受巨大的重力和惯性力,因此需要使用高强度材料和精细的机械结构来保证其安全可靠。

2.3 螺旋桨螺旋桨是飞机涡轮发动机的动力输出装置,负责将发动机产生的动力转化为推进力。

螺旋桨在工作原理上类似于涡轮机,通过高速旋转的螺旋叶片带动空气产生动力,从而推动飞机。

随着技术的不断发展,现代螺旋桨具备了更加高效的工作方式和更加耐用的材料,能够在不同的气候和环境条件下工作。

2.4 传动系统传动系统是飞机中实现动力输出、能量传输和控制的重要设备之一。

传动系统通常包括传动轴、齿轮、离合器、扭矩限制器等几部分。

传动系统能够将发动机产生的动力传输到螺旋桨、液压系统和电气系统等部分,以实现飞机的控制和动力输出。

2.5 液压系统液压系统是飞机中的重要动力控制系统之一,主要用于控制起落架的缩放、翼展控制和舵面调整等任务。

液压系统使用压缩气体或液体来驱动液压机构,从而实现机械运动和控制作用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

燃油箱及其通气 (3)
燃油箱的通气
燃油箱通气系统的主要功用一是保证 飞机在各种姿态下油箱与大气相通,加油 时排出油箱内空气,避免正压与气泡,耗 油时让空气进入油箱,防止真空负压而影 响供油;同时导出油箱内的燃油蒸汽,防 止形成高压爆炸条件 。

油箱通气
燃油泵
燃油泵的基本条件 燃油泵的基本条件是流量大,压力小。 同时应工作可靠,重量轻且外廓尺寸小, 工作寿命长。 燃油泵的常见类型
10.1.3(1)
10.1.3 液压助力器
助力器 助力器指的是以其他动力协助驾驶员 驱动舵面的装置。 助力器的功用 使驾驶员操纵省力,降低劳动强度。
10.1.3(2)
助力器的种类 根据助力器所使用的动力不同,常见 的助力器有液压助力器和电动助力器。 飞机上运用最广泛的是液压助力器, 而电动助力器一般只用作应急操纵。 助力操纵系统的型式 有回力助力操纵系统 无回力助力操纵系统
控制活门的功用
控制活门也叫控制阀,其功用是控制 和调节液压系统中油液流动的方向、压力 和流量等。
控制活门的种类
方向控制活门
单向活门 换向活门
溢流活门
控 制 活 门
压力控制活门
卸荷活门 压力顺序活门 压力转换活门 简单节流活门
单向节流容积活门 定流量活门
执行部分
执行部分的功用
10.3.1
10.3.1 燃油
航空燃油主要指供活塞式发动机使用 的汽油和供喷气式发动机使用的喷气燃料。 喷气燃料又有三类,即汽油型、煤油 型和宽馏份型。
10.3.2
10.3.2 燃油系统的基本组成
按飞机燃油系统的功用和要求,其主 要工作附件包括: 燃油箱 燃油泵 燃油滤 控制活门 ……
燃油箱及其通气 (1)
概述(2)
B737-300/400/500飞机的液压系统
B737-300/400/500 液压系统 A系统 发动机驱动泵 电动马达驱动泵 备用系统 电动马达驱动泵 方向舵 前缘装置 反 推 B系统 发动机驱动泵 电动马达驱动泵
飞行操纵 左发反推装置 起落架
飞行操纵 飞行操纵 右发反推装置 左发反推装置 起落架 起落架
将液压油的压力能转变为机械能而传 动其他部件,其中: ※作动筒——产生机械线位移;当作 动筒用于飞行主操纵系统时又称为助力器。 ※液压马达——产生机械角位移。
作动筒
液压作动筒是利用油液压力克服负载 (包括摩擦力)和利用油液流量维持运动速 度,以输入压力和流量换取输出力和速度, 即将液压能转换为机械能。 最常见的液压作动筒是活塞式的,其 基本组成有外筒、带杆活塞、进出油接头 以及密封、调节装置等。 常用的作动筒的结构型式有:
有回力助力操纵系统
有回力助力操纵系统又叫做可逆助力 操纵系统。 在有回力助力操纵系统中,为克服舵 面铰链力矩所需的总操纵力由驾驶员所施 加的力和液压助力器所施加的力叠加而成, 即驾驶员操纵舵面的力只是总操纵力的一 部分,而这部分操纵力可以为驾驶员提供 操纵感觉。

无回力助力操纵系统
无回力助力操纵系统也称不可逆助力 操纵系统。 在无回力助力操纵系统中,克服舵面 铰链力矩所需的操纵力全部由液压助力器 提供,而驾驶员施加的力仅用来带动液压 助力器的分油活门。 为了给驾驶员以应有的操纵感觉而不 致因感觉错误而发生错误的操纵,在无回 力助力操纵系统中采用了载荷感觉器。
导向滑轮
导向滑轮的作用是支持传动杆,增加传 动杆的中间支点,一般由几个小滑轮及支架 组成。
硬式传动(2)
硬式传动系统的特点 刚度大,灵敏性好; 连接转弯处摩擦力较小; 生存力较高。 结构复杂,重量大; 通过性较差。
混合式传动
混合式传动系统指的是为了兼备软式 与硬式传动系统的特点,在同一架飞机上 有的舵面采用软式传动,而有的舵面采用 硬式传动。
10.1.2
10.1.2 辅助操纵系统
辅助操纵系统操纵飞机的增升装置、减速装 置、调整片等辅助操纵面,主要是为了改善飞机 的某一方面的性能。 辅助操纵与主操纵的主要不同点在于辅助操 纵面往往需要保持在规定的位置上,因此需要有 特殊的掣动装置或自掣机件等。 辅助操纵可采用液压、冷气、电力或机械等 不同型式。驾驶员操纵的可以是手轮、手柄或电 门等。
10.1.1
10.1.1 主操纵系统
主操纵系统操纵的是升降舵、方向舵 和副翼这三个主操纵面,实现飞机的俯仰、 航向和倾侧姿态操纵。 主操纵系统通 常由中央操纵机构 和传动系统两部分 组成。
10.1.1.1(1)
10.1.1.1 中央操纵机构
中央操纵机构指 的是由驾驶员直 接操纵的部分。 中央操纵机构位 于驾驶舱内,包 括手操纵机构和 脚操纵机构两部 分。
燃油箱的功用 燃油箱的功用就是贮存燃油。 飞机上的燃油大多存放于机翼和机身 内的燃油箱中,民用飞机尤以机翼内为多。 燃油箱由不与任何航空燃油发生化学 反应的材料制成
B737飞机的油箱
A320飞机的油箱
燃油箱及其通气 (2)
燃油箱的结构型式 硬油箱 软油箱 整体油箱
硬油箱
硬油箱以铝合金壳体加带孔隔板的型 式最为常见,一般用张紧带固定在飞机的 承力结构上。有的硬油箱外面还加有由多 层非金属材料制成的自封套。
脚操纵机构
脚操纵机构用于操纵方向舵。 脚操纵机构通常也有两种型式,即 平放式和立放式。 平放式通常和驾驶杆配合使用,而 立放式则多与驾驶盘相配合。
10.1.1.1(2)
驾驶杆(盘)和脚蹬都装有机械限动 装置,以防止舵面的偏转超过极限要求。 脚蹬机构还装有可以调节前后距离的 装置,以适应不同身材的驾驶员的需要。 大型运输机的驾驶 舱内往往安排有两套并 列的操纵机构,即驾驶 杆(盘)和脚蹬都是双 套的。
飞机燃油系统的燃油泵按其工作可分 为增压泵、超控泵、引射泵、转输泵及搜 油泵等。
10.1.1.2(1)
10.1.1.2 传动系统
传动系统的功用 将驾驶员的手、脚作用在中央操纵 机构上的力、位移、速度传递到舵面, 使舵面的偏转角和偏转速率与操纵量相 对应。 因此操纵系统的灵敏度、准确性及 安全性在很大程度上取决于传动系统。
10.1.1.2(2)
传动系统的类型 传动系统按其组成与工作特点可分 为:
第十章 飞机系统简介
§10.1 飞行操纵系统
§10.2 飞机液压系统
§10.3 飞机燃油系统
§10.4 飞机座舱空气调节系 统 §10.5 飞机防冰系统
回总目录
§10.1 飞行操纵系统
概 述 10.1.1 主操纵系统 10.1.2 辅助操纵系 统 10.1.3 液压助力器
概述
飞行操纵系统指的是传递驾驶员在 驾驶舱内发出的操纵指令,驱动舵面或 其它有关装置,从而实现对飞机各种飞 行姿态稳定的控制的系统。 飞行操纵系统是飞机的重要组成部 分之一,操纵系统工作的好坏直接影响 到飞行性能的发挥与飞行的安全。 飞行操纵系统按其功用与操纵特点 分为主操纵系统和辅助操纵系统。
软式传动 硬式传动 混合式传动
软式传动(1)
软式传动系统的主要元件
钢索 滑轮和扇形轮
钢索(1)
钢索由多股钢丝拧制而成。 因钢索只能承受拉力而不能承受压力, 所以需构成双回路才能实现双向操纵。
升降舵 驾驶杆
方向舵
副翼 脚蹬
钢索(2)
钢索受拉易产生弹性伸长,使系统产生 “弹性间隙”,从而使操纵面的偏转滞后于 操纵的动作,即操纵灵敏度降低。 为提高软式操纵的灵敏度,可对钢索施 加预张力使其绷紧,并在钢索中间加装松紧 螺套来调节此预张力。
给间歇工作的液压系统提供峰值流量,以减小 液压油泵的容量; 当主供压系统失效时,作为应急能源应急供油。
储压器(2)
储压器的常见形式 储压器根据其储压方式不同,分为:
隔膜式 气囊式 活塞式
隔膜式储压器
气囊式储压器
活塞式储压器
液压油箱(1)
液压油箱的主要功用 保证飞机在各种飞行状态下都能正常地给 液压系统提供足够的油液; 接收回油,贮存油液; 排除气体,以防止油泵进口低压而导致管 路气塞; 沉淀污物以及消散热量。
滑轮和扇形轮
滑轮用胶木或铝合金制成,用以支持钢 索和改变传力方向。 扇形轮多用铝合金制成,其除了具有滑 轮的作用外,还可以改变力的大小。
软式传动(2)
软式传动系统的特点 系统构造简单,重量较轻; 可以很方便地改变走向。 操纵跟随性较差,灵敏度较低; 钢索绕过滑轮处摩擦力较大,易磨损。
软油箱
软油箱用耐油橡胶、帘子布、非耐油 胶层等胶合而成,也可用尼龙织物制成, 中间用硬铝箍圈支撑。 软油箱一般装在中 央翼盒内或装在与其外 形相适应的油箱舱内, 通过销钉、扣环等固定。 较大的软油箱在其中间 还装有支撑隔板 。
整体油箱
整体油箱也称结构油箱,就是利用飞 机的部分结构空间加以密封直接作为油箱。 整体油箱不仅充分利用了飞机的结构空间、 减轻了重量,而且储油量大,所以广泛应 用于现代大中型飞机
10.2.1
10.2.1 液压传动原理
假设面积为A1的小活塞上作用的力为 F1,则其上产生的油液压力为p=F1/A1。根 据巴斯卡原理,如果容器是密闭的,此压 力将以同样的大小传给面积为A2的大活塞, 并产生推力: F2= pA2 =F1(A1/A2)。
10.2.2
10.2.2 液压系统的组成
液压系统的基本组成部分有:
手操纵机构
手操纵机构用于操纵升降舵和副翼。 升降舵操纵和副翼操纵各自独立,也即 动作不相互干扰。 飞机的手操纵机构通常有两种型式:
驾驶杆式 驾驶盘式
驾驶杆
驾驶杆式手操纵机构多用于小型飞 机。
驾驶盘
驾驶盘式手操纵机构常用于大型飞 机。
空客的手操纵机构
空客飞机的手操纵机构采用了“驾 驶杆”+“侧杆”的形式,即副翼用侧 杆进行操纵。
液压油箱(2)
液压油箱的组成
