云南省高中物理学业水平考试实验考查内容力的平行四边形定则

云南省高中物理学业水平考试实验考查内容力的平行四边形定则

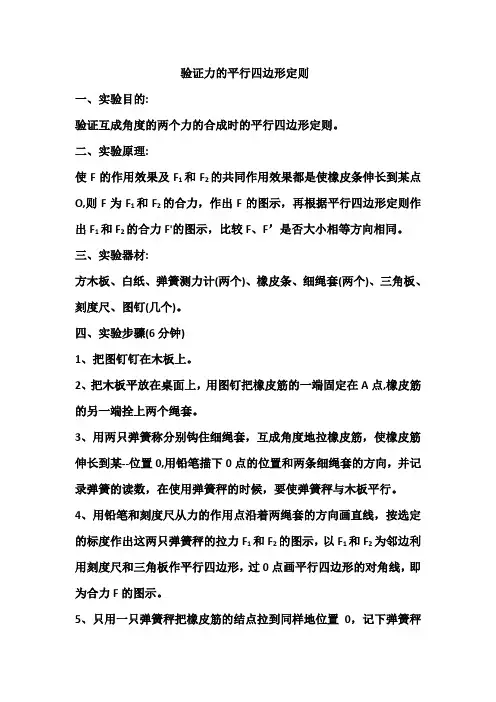

验证力的平行四边形定则
一、实验目的:
验证互成角度的两个力的合成时的平行四边形定则。

二、实验原理:
使F的作用效果及F1和F2的共同作用效果都是使橡皮条伸长到某点O,则F为F1和F2的合力,作出F的图示,再根据平行四边形定则作出F1和F2的合力F'的图示,比较F、F’是否大小相等方向相同。

三、实验器材:
方木板、白纸、弹簧测力计(两个)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉(几个)。

四、实验步骤(6分钟)
1、把图钉钉在木板上。

2、把木板平放在桌面上,用图钉把橡皮筋的一端固定在A点,橡皮筋的另一端拴上两个绳套。

3、用两只弹簧称分别钩住细绳套,互成角度地拉橡皮筋,使橡皮筋伸长到某--位置0,用铅笔描下0点的位置和两条细绳套的方向,并记录弹簧的读数,在使用弹簧秤的时候,要使弹簧秤与木板平行。

4、用铅笔和刻度尺从力的作用点沿着两绳套的方向画直线,按选定的标度作出这两只弹簧秤的拉力F1和F2的图示,以F1和F2为邻边利用刻度尺和三角板作平行四边形,过0点画平行四边形的对角线,即为合力F的图示。

5、只用一只弹簧秤把橡皮筋的结点拉到同样地位置0,记下弹簧秤
的读数和细绳的方向,用刻度尺从0点作出拉力F的图示。

6、比较一下,力F与用平行四边形定则求出的合力F在大小和方向上是否相同。

7、改变两个力F1、F2的大小和夹角,再重复实验两次。

8、分析实验数据。

实验、验证平行四边形定则

实验、验证平行四边形定则

实验器材: 方木板一块、白纸、弹簧测力计(两只)、 橡皮条、细绳套(两个)、三角板、刻 度尺、图钉(几个)、细芯铅笔.
实验步骤: 1.用图钉把白纸钉在水平桌面上的方木板
上.并用图钉把橡皮条的一端固 定在A点,橡 皮条的另一端拴上两个细绳套. 2. 用两只弹簧测力计分别钩住细绳套,互成角度 地拉橡皮条,使橡皮条伸长到某一位置O,如 图2-6-1所示,记录两弹簧测力计的读数, 用铅笔描下O点的位置及此 时两细绳套的方向.
上 述 步 骤 中 : (1) 有 重 要 遗 漏 的 步 骤 的 序 号 是 ________和________;
上 述 步 骤 中 : (1) 有 重 要 遗 漏 的 步 骤 的 序 号 是 ________和________;
(2)遗漏的内容分别是____________________和 ________________.
第6讲 实验 验证力的平行四边形定则
实验目的:
验证互成角度的两个力合成时的平行 四边形定则.
实验原理:
如果使F1、F2的共同作用效果与另一个力F′ 的作用效果相同(橡皮条在某一方向伸长一定 的长度),那么根据F1、F2用平行四边形定则 求出的合力F,应与F′在实验误差允许范围内 大小相等、方向相同.
5.用刻度尺从O点按同样的标度沿记录的方 向作出这只弹簧测力计的拉力F′的图示.
6.比较一下,力F′与用平行四边形定则求出 的合力F在误差范围内大小和方向上是否相 同.
7.改变两个力F1与F2的大小和夹角,再重复 实验两次.
注意事项:
1.在同一次实验中,使橡皮条拉长时结点 的位置一定要相同.
2.用两个弹簧测力计钩住细绳套互成角度 地拉橡皮条时,其夹角不宜太小,也不 宜太大,以60°~100°之间为宜.

高中物理必修1课件:实验验证力的平行四边形定则 (共31张PPT)

高中物理必修1课件:实验验证力的平行四边形定则 (共31张PPT)
(4)本实验中的误差来源主要有测量误差;作图误差;弹簧秤自身 重力的影响;滑轮与绳之间摩擦力的影响等.
答案:(1)O 的位置 (2)5.0 (3)如解析图所示 (4)测量存在误差;作图不准;弹簧秤自身存在重力;滑轮与绳之 间有摩擦等(写出一个即可)
随堂达标演练 1. 某 同 学 做 “ 验 证 力 的 平 行 四 边 形 定 则 ” 的 实 验 情 况 如 图 甲 所 示,其中 A 为固定橡皮条的图钉,O 为橡皮条与细绳的结点,OB 与 OC 为带有绳套的两细绳.图乙是在白纸上根据实验结果画出的图.
(2)在图乙所示方格纸上按作图法的要求画出这两个力及它们的
合力.
解析:由于弹簧测力计分度值为 0.1 N,则从图中可知,竖直方向 的弹簧测力计的读数为 2.50 N,水平方向的弹簧测力计的读数为 4.00 N.因为读数 2.50 N、4.00 N 均是 0.5 N 的整数倍,因此,选方格纸中 一个小方格的边长表示 0.5 N,应用平行四边形定则,即可画出两个力 以及它们的合力,如图所示.
(1)如果没有操作失误,图乙中的 F 与 F′两力中,方向一定沿 AO 方向的是____F_′___.
(2)合力与分力的作用效果相同,这里作用效果是指_D_______. A.弹簧测力计的弹簧被拉长 B.固定橡皮条的图钉受拉力产生形变 C.细绳套受拉力产生形变 D.使橡皮条在同一方向上伸长到同一长度 (3)有关此实验,下列叙述正确的是__A__C____. A.两弹簧测力计的拉力可以同时比橡皮条的拉力大 B.橡皮条的拉力是合力,两弹簧测力计的拉力是分力 C.两次拉橡皮条时,需将橡皮条结点拉到同一位置 O,这样做 的目的是保证两次弹簧测力计拉力的效果相同 D.若只增大某一个弹簧测力计的拉力大小而要保证橡皮条结点 位置不变,只需调整另一个弹簧测力计拉力的大小即可

实验 验证平行四边形定则

实验 验证平行四边形定则

(3)用平行四边形定则求出的合力可以与橡皮筋拉力的方向 有偏差,但用一只弹簧测力计拉结点的拉力与橡皮筋拉力一 定在同一直线上,故甲同学实验得到的结果符合实验事实.
(4)①F1的方向比真实方向偏左; ②F2的大小比真实值偏小且方向比真实方向偏左; ③作图时两虚线没有分别与F1线和F2线平行.(任选其二) 【答案】 (1)见解析图 (2)AC (3)甲同学实验得到的结果 (4)见解析
5.在用力拉弹簧测力计时,拉力应沿弹簧测力计的轴线 方向.弹簧测力计中弹簧轴线、橡皮条、细绳套应该位于与 纸面平行的同一平面内.要防止弹簧测力计卡壳,防止弹簧 测力计或橡皮条与纸面有摩擦.
6.在同一实验中,画力的图示选定的标度要相同,并且 要恰当选定标度,使力的图示稍大一些.
●实验过程 1.用图钉把白纸钉在方木板上.
●实验器材 方木板、白纸、弹簧测力计(两个)、橡皮条、细绳套(两个) 、三角板、刻度尺、图钉、铅笔. ●注意事项 1.弹簧测力计:观察指针是否指在零刻度处,若指针不在 零刻度处,要设法调整指针.再将两个弹簧测力计的挂钩钩 在一起,向相反方向拉,如果两个示数相同方可使用. 2.细绳套:不要太短. 3.结点的位置:同一实验中,拉长时结点位置要相同. 4.弹簧测力计夹角:不宜太大也不宜太小,在60°~ 100°之间.
(1)试在图(a)中作出F1和F2的合力图示,并用F表示此力. (2)有关此实验,下列叙述正确的是( ) A.两弹簧测力计的拉力可以同时比橡皮筋的拉力大 B.橡皮筋的拉力是合力,两弹簧测力计的拉力是分力 C.两次拉橡皮筋时,需将橡皮筋结点拉到同一位置O, 这样做的目的是保证两次弹簧测力计拉力的效果相同 D.若只增大某一只弹簧测力计的拉力大小而要保证橡皮 筋结点位置不变,只需调整另一只弹簧测力计拉力的大小即 可

高中物理人教版必修一课件:3.7 实验:验证力的平行四边形定则

高中物理人教版必修一课件:3.7 实验:验证力的平行四边形定则
④按照力的图示要求,作出拉力 F1、F2、F3; ⑤根据力的平行四边形定则作出 F1 和 F2 的合力 F; ⑥比较________的一致程度,若有较大差异,对其原 因进行分析,并作出相应的改进后再次进行实验.
解析:使一个力 F3 的作用效果和两个力 F1、F2 的共 同作用效果相同,都是让同一条一端固定的橡皮条伸长到 某点,则力 F3 就是这两个力 F1、F2 的合力.作出力 F3 的图示,再根据力的平行四边形定则作出力 F1、F2 的合 力 F 的图示,比较 F 和 F3 的大小和方向是否相同,从而 验证力的平行四边形定则.
(6)用两个弹簧测力计勾住细绳套互成角度地拉橡皮 条时,其夹角不宜太小,也不宜太大,以 60°到 120°之 间为宜.
类型一 实验原理与操作
【典例 1】 (2015·安徽卷)在“验证力的平行四边形 定则”实验中,某同学用图钉把白纸固定在水平放置的木 板上,将橡皮条的一端固定在板上一点,两个细绳套系在 橡皮条的另一端.
三、注意事项
1.使用弹簧测力计时应注意的问题. (1)弹簧测力计的选取方法 将两只弹簧测力计调零后互钩水平对拉,若两只弹 簧测力计在对拉过程中,读数相同,则可选;若读数不 同,应另换,直至相同为止.
(2)弹簧测力计不能在超出它的测量范围的情况下使 用.
(3)使用前要检查指针是否指在零刻度线上,否则应 校正零位(无法校正的要记录下零误差).
第三章 则
一、实验目的
1.练习用作图法求两个力的合力. 2.练习使用弹簧测力计. 3.验证互成角度的两个力合成的平行四边形定则.
二、实验原理
1.若用一个力 F′或两个力 F1 和 F2 共同作用都能把 橡皮条沿某一方向拉至相同长度,即力 F′与 F1、F2 的共 同作用效果相同,那么 F′为 F1、F2 的合力.

高考物理新课标件实验验证力的平行四边形定则

高考物理新课标件实验验证力的平行四边形定则
引导学生将实验结论与理论知识相结合,加深对物理规律的认识和理解,提高应 用物理规律解决实际问题的能力。
02
实验器材与步骤
所需器材Βιβλιοθήκη 方木板用于固定白纸和弹簧测力计,确保实验过 程中器材的稳定性。
白纸
用于记录实验数据和作图,需保持平整。
弹簧测力计
用于测量力的大小,应选择合适的量程和 分度值。
所需器材
数据处理方法
01
02
03
数据筛选
根据实验要求,筛选出符 合要求的实验数据,去除 异常值和误差较大的数据 。
数据处理
对筛选后的实验数据进行 处理,如计算平均值、标 准差等统计量,绘制图表 等。
数据分析
运用适当的数学和物理方 法,对处理后的实验数据 进行分析,如线性拟合、 误差分析等。
结果分析与讨论
对未来物理实验教学的思考
强化实验教学的地位
物理实验教学是物理教学的重要组成部分,应该得到足够 的重视和投入,为学生提供更多的实验机会和资源。
推动实验教学改革
针对传统物理实验教学中存在的问题和不足,应该积极推 动实验教学改革,引入新的教学理念和方法,提高实验教 学的效果和质量。
培养学生的实验素养
除了传授实验技能和知识外,还应该注重培养学生的实验 素养,包括实验安全、实验数据处理、实验报告撰写等方 面的能力和素质。
图钉
用于固定橡皮条的一端, 确保实验过程中橡皮条不
会移动。
橡皮条
用于产生形变,从而验证 力的平行四边形定则。
细绳套
用于连接橡皮条和弹簧测 力计,确保力的传递和测
量准确。
所需器材
铅笔
用于记录实验数据和作图。
刻度尺
用于测量长度和角度,确保实验的准确性。

第5章实验:验证力的平行四边形定则-2024-2025学年高中物理必修1同步课件(鲁科版)

第5章实验:验证力的平行四边形定则-2024-2025学年高中物理必修1同步课件(鲁科版)

演 练

·



2画力的图示时应选择适当的标度,尽量使图画得大一些,要 素


攻 严格按力的图示要求和几何作图法作出平行四边形,求出合力.
重 难
返 首 页
·
26
·
自 主 预 习

新 知

课时
演练
提素

·
课 时 演 练






攻 重 难
返 首 页
·
27
·


1.“探究求合力的方法”的实验原理是等效原理,其等效性
·
23
·


预 习
解析:(1)由弹簧测力计的读数规则可知,读数为4.0 N.


(2)①利用平行四边形定则作图,如答图所示.




②由图可知F合=4.0
N,从F合的顶点向x轴和y轴分别作垂线,
演 练
·


探 顶点的横坐标对应长度为1 mm,顶点的纵坐标对应长度为20 mm, 素


攻 重
则可得出F合与拉力F的夹角的正切值为0.05.


攻 长.
重 难
返 首 页
·
·
·
自 主 预 习
探 新 知
合 作 探 究


(a)

20
课 时 演 练 提 素 养
(b)
返 首 页
·
21
·

(1)用一只弹簧测力计将橡皮筋的P端沿y轴从A点拉至坐标原点

实验:验证力的平行四边形定则 课件

实验:验证力的平行四边形定则  课件

3.两次测量拉力时,橡皮条的结点 O 没有拉到同一点会造成 偶然误差. 4.两个分力的夹角太小或太大,F1、F2 数值太小,应用平行 四边形定则作图时,会造成偶然误差. 七、注意事项 1.结点 O (1)定位 O 点时要力求准确; (2)同一次实验中橡皮条拉长后的 O 点必须保持不变.
ቤተ መጻሕፍቲ ባይዱ
2.拉力 (1)用弹簧测力计测拉力时要使拉力沿弹簧测力计轴线方向; (2)应使橡皮条、弹簧测力计和细绳套位于与纸面平行的同一平 面内; (3)两个分力 F1、F2 间的夹角 θ 不要太大或太小. 3.作图 (1)在同一次实验中,选定的比例要相同; (2)严格按力的图示要求和几何作图法作出平行四边形,求出合 力.
2.用刻度尺从 O 点按同样的标度沿记录的 F′的方向作出这 只弹簧测力计的拉力 F′的图示.3.比较 F′和平行四边形定则 求出的合力 F 在大小和方向上是否相同. 六、误差分析 1.弹簧测力计使用前没调零会造成误差. 2.使用中,弹簧测力计的弹簧和外壳之间、指针和外壳之间或 弹簧测力计的外壳和纸面之间有摩擦力存在会造成误差.
实验 验证力的平行四边形定则
一、实验目的 验证互成角度的两个力合成时的平行四边形定则. 二、实验原理 1.合力 F′的确定:一个力 F′的作用效果和两个力 F1、F2 的共同作用效果都是使橡皮条伸长到同一点,则 F′就是 F1、 F2 的合力. 2.合力理论值 F 的确定:根据平行四边形定则作出 F1、F2 的 合力 F 的图示.
(1)试在图甲中作出 F1 和 F2 的合力,并用 F 表示此力.
(2)有关此实验,下列叙述正确的是________. A.两弹簧测力计的拉力可以同时比橡皮筋的拉力大 B.橡皮筋的拉力是合力,两弹簧测力计的拉力是分力 C.两次拉橡皮筋时,需将橡皮筋结点拉到同一位置 O D.若只增大某一只弹簧测力计的拉力大小而要保证橡皮筋结 点位置不变,只需调整另一只弹簧测力计拉力的大小即可 (3)图乙所示是 A 和 B 两位同学在做以上实验时得到的结果,其 中________(选填“A”或“B”)比较符合实验事实.(力 F′是用一 只弹簧测力计拉时的示意图)

高考物理实验-验证平行四边形定则

高考物理实验-验证平行四边形定则

验证平行四边形定则知识元验证平行四边形定则知识讲解一、实验目的1.验证互成角度的两个共点力合成时的平行四边形定则.2.培养学生应用作图法处理实验数据和得出结论的能力.二、实验原理1.等效法:一个力F′的作用效果和两个力F1、F2的作用效果都是让同一条一端固定的橡皮条伸长到同一点,所以一个力F′就是这两个力F1和F2的合力,作出力F′的图示,如图所示.2.平行四边形法:根据平行四边形定则作出力F1和F2的合力F的图示.3.验证:比较F和F′的大小和方向是否相同,若在误差允许的范围内相同,则验证了力的平行四边形定则.三、实验器材方木板一块、白纸、弹簧测力计(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉(几个)、细芯铅笔.四、实验过程1.在水平桌面上平放一块方木板,在方木板上铺一张白纸,用图钉把白纸固定在方木板上.2.用图钉把橡皮条的一端固定在板上的A点,在橡皮条的另一端拴上两条细绳,细绳的另一端系上细绳套.3.用两个弹簧测力计分别钩住细绳套,互成角度地拉橡皮条,将结点拉到某一位置O,如图所示.4.用铅笔描下O点的位置和两条细绳的方向,读出并记录两个弹簧测力计的示数.5.用铅笔和刻度尺在白纸上从O点沿两条细绳的方向画直线,按一定的标度作出两个力F1和F2的图示,并以F1和F2为邻边用刻度尺和三角板作平行四边形,过O点的平行四边形的对角线即为合力F.6.只用一个弹簧测力计,通过细绳把橡皮条的结点拉到同样的位置O,读出并记录弹簧测力计的示数,记下细绳的方向,按同一标度用刻度尺从O点作出这个力F′的图示.7.比较F′与用平行四边形定则求出的合力F的大小和方向,看它们在实验误差允许的范围内是否相等.8.改变F1和F2的大小和方向,再做两次实验.五、注意事项1.同一实验中的两只弹簧测力计的选取方法是:将两只弹簧测力计调零后互钩对拉,若两只弹簧测力计在对拉过程中,读数相同,则可选;若读数不同,应另换,直至相同为止.2.在同一次实验中,使橡皮条拉长时,结点O的位置一定要相同.3.用两只弹簧测力计钩住绳套互成角度地拉橡皮条时,夹角不宜太大也不宜太小,在60°~100°之间为宜.4.读数时应注意使弹簧测力计与木板平行,并使细绳套与弹簧测力计的轴线在同一条直线上,避免弹簧测力计的外壳与弹簧测力计的限位卡之间有摩擦.5.细绳套应适当长一些,便于确定力的方向.不要直接沿细绳套的方向画直线,应在细绳套末端用铅笔画一个点,去掉细绳套后,再将所标点与O点连接,即可确定力的方向.6.在同一次实验中,画力的图示所选定的标度要相同,并且要恰当选取标度,使所作力的图示稍大一些.六、误差分析1.误差来源:除弹簧测力计本身的误差外,还有读数误差、作图误差等.2.减小误差的办法:(1)实验过程中读数时眼睛一定要正视弹簧测力计的刻度,要按有效数字和弹簧测力计的精度正确读数和记录.(2)作图时用刻度尺借助于三角板,使表示两力的对边一定要平行.例题精讲验证平行四边形定则例1.在验证力的平行四边形定则实验中,某同学分别用弹簧秤将橡皮条的结点拉到同一位置O,记下(甲)图中弹簧秤的拉力:F1=2.0N、F2=2.6N;(乙)图中弹簧秤的拉力:F'=3.6N,力的方向分别用虚线OB、OC和OD表示。

实验验证力的平行四边形定则PPT精品课件

实验验证力的平行四边形定则PPT精品课件
长到O点,读出弹簧秤的示数F1;放回橡 皮条,再将弹簧秤连接到另一根细线,再
同时拉这两条细线,使橡皮条再伸长到O 点,读出秤的示数F2。
C. 用弹簧秤连接一条细线拉橡皮条, 使它的一端伸长到O点,读出F1;再换用 另一细线与弹簧秤连接橡皮条,使它的一
端仍然伸长到O点,读出F2。
D. 把两根细线中的一条细线与弹簧 秤连接,然后同时拉这两天细线,使橡皮 条的一端伸长到O点,记下两细线的方向 及秤的示数F1;放回橡皮条后,将弹簧秤 连接到另一根细线上,再同时拉这两条细 线,使橡皮条一端伸长到O点,并使两条 细线位于记录下来的方向上,读出弹簧秤 的读数F2。
龙门万佛洞正壁
贾思勰和《齐民要术》 北 朝的贾思勰(xi6),是我 国历史上著名的农学家。
龙门 摩崖 三佛 龛全 景
云岗石窟第20窟露坐大佛
《洛 神赋 图》 卷
承上启下的文学
三国两晋时文学 成就综述
(点击)
嵇康
玄学的代 表人物, “竹林七 贤”之一
祖冲之
他最突出的贡献,是 继刘徽的成就之后, 在世界上第一次把圆 周率的数值,精确地 推算到小数点以后的 第七位数字,也就是 在3.1415926和 3.1415927之间。这 比欧洲早了1000多年。
[变式练习]将下述实验步骤按正确顺 序排列应是__________。
(1)在白纸上按比例做出两个力F1和F2 的图示,根据平行四边形定则作图求出合 力F。
(2)只用一只测力计,通过细绳把橡 皮条的结点拉到同样的位置。
(3)记下两测力计读数,描出两细绳 的方向。
(4)在水平放置的木板上,垫一张白 纸,用图钉固定,把橡皮条的一端固定 在板上P点,用两条细绳连接在橡皮条的 另一端,通过细绳同时用两个测力计互 成角度地拉橡皮条,使橡皮条与细绳的 连接点到达某一位置,并记下此位置。

(完整版)高中物理力学学实验验证力的的平行四边形定则(实验+练习)

(完整版)高中物理力学学实验验证力的的平行四边形定则(实验+练习)

验证力的平行四边形定则一、实验目的1.验证互成角度的两个共点力合成时的平行四边形定则.2.培养应用作图法处理实验数据和得出结论的能力.二、实验原理互成角度的两个力F1、F2与另外一个力F′产生相同的效果,看F1、F2用平行四边形定则求出的合力F与F′在实验误差允许范围内是否相等.三、实验器材木板、白纸、图钉若干、橡皮条、细绳、弹簧测力计两个、三角板、刻度尺.四、实验步骤1.用图钉把白纸钉在水平桌面上的方木板上.2.用图钉把橡皮条的一端固定在A点,橡皮条的另一端拴上两个细绳套.3.用两只弹簧测力计分别钩住细绳套,互成角度地拉橡皮条,使橡皮条与绳的结点伸长到某一位置O,如图所示,记录两弹簧测力计的读数,用铅笔描下O点的位置及此时两细绳的方向.4.只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O,记下弹簧测力计的读数和细绳套的方向.5.改变两弹簧测力计拉力的大小和方向,再重做两次实验.五、数据处理1.用铅笔和刻度尺从结点O沿两条细绳方向画直线,按选定的标度作出这两只弹簧测力计的拉力F1和F2的图示,并以F1和F2为邻边用刻度尺作平行四边形,过O点画平行四边形的对角线,此对角线即为合力F的图示.2.用刻度尺从O点按同样的标度沿记录的方向作出实验步骤4中弹簧测力计的拉力F′的图示.3.比较F与F′是否完全重合或几乎完全重合,从而验证平行四边形定则.六、注意事项1.同一实验中的两只弹簧测力计的选取方法是:将两只弹簧测力计调零后互钩对拉,读数相同.2.在同一次实验中,使橡皮条拉长时,结点O位置一定要相同.3.用两只弹簧测力计钩住绳套互成角度地拉橡皮条时,夹角不宜太大也不宜太小,在60°~100°之间为宜.4.实验时弹簧测力计应与木板平行,读数时眼睛要正视弹簧测力计的刻度,在合力不超过量程及橡皮条弹性限度的前提下,拉力的数值尽量大些.5.细绳套应适当长一些,便于确定力的方向.不要直接沿细绳套的方向画直线,应在细绳套末端用铅笔画一个点,去掉细绳套后,再将所标点与O点连接,即可确定力的方向.6.在同一次实验中,画力的图示所选定的标度要相同,并且要恰当选取标度,使所作力的图示稍大一些.七、误差分析1.弹簧测力计本身的误差.2.读数误差和作图误差.3.两分力F1、F2间的夹角θ越大,用平行四边形定则作图得出的合力F的误差ΔF也越大.八、练习巩固1.“验证力的平行四边形定则”的实验情况如图所示,其中A为固定橡皮筋的图钉,O为橡皮筋与细绳的结点,OB和OC为细绳,图乙是在白纸上根据实验结果画出的图示。

实验验证力的平行四边形定则

实验验证力的平行四边形定则

实验:验证力的平行四边形定则[基本要求][数据处理]1.用铅笔和刻度尺从结点O沿两条细绳方向画直线,按选定的标度作出这两个弹簧测力计的拉力F1和F2的图示,作平行四边形,过O点画对角线即为合力F的图示.2.用刻度尺从O点按同样的标度沿记录的方向作出只用一个弹簧测力计的拉力F′的图示.[误差分析]1.读数误差减小读数误差的方法:选择相同的弹簧测力计并调整好零刻度;在允许的情况下,弹簧测力计的示数应尽量大一些,读数时眼睛一定要正视,要按有效数字正确读数和记录.2.作图误差减小作图误差的方法:作图时要画准结点的位置和两个测力计的方向.两个分力F1、F2间的夹角越大,用平行四边形定则作出的合力F的误差ΔF就越大,所以实验时不要把F1、F2间的夹角取得太大;作图比例要恰当.[注意事项]1.在同一次实验中,使橡皮条拉长时,结点位置一定要相同.2.用两个弹簧测力计钩住绳套互成角度地拉橡皮条时,夹角不宜太大也不宜太小,在60°~90°为宜.3.读数时应注意使弹簧测力计与木板平行,并使细绳套与弹簧测力计的轴线在同一条直线上,避免弹簧测力计的外壳和弹簧测力计的限位孔之间有摩擦.读数时眼睛要正视弹簧测力计的刻度,在合力不超过量程及橡皮条弹性限度的前提下,拉力的数值应尽量大些.4.细绳套应适当长一些,以便于确定力的方向.不要直接沿细绳套的方向画直线,应在细绳套末端用铅笔画一个点,去掉细绳套后,再将所标点与O点连接,即可确定力的方向.5.在同一次实验中,画力的图示时所选定的标度要相同,并且要恰当选取标度,使所作力的图示稍大一些.考向1 对实验操作的考查[典例1]在“验证力的平行四边形定则”实验中,某同学用图钉把白纸固定在水平放置的木板上,将橡皮条的一端固定在板上一点,两个细绳套系在橡皮条的另一端.用两个弹簧测力计分别拉住两个细绳套,互成角度地施加拉力,使橡皮条伸长,结点到达纸面上某一位置,如图所示.请将以下的实验操作和处理补充完整:(1)用铅笔描下结点位置,记为O;(2)记录两个弹簧测力计的示数F1和F2,沿每条细绳(套)的方向用铅笔分别描出几个点,用刻度尺把相应的点连成线;(3)只用一个弹簧测力计,通过细绳套把橡皮条的结点仍拉到位置O,记录测力计的示数F3,___________________;(4)按照力的图示要求,作出拉力F1、F2、F3;(5)根据力的平行四边形定则作出F1和F2的合力F;(6)比较的一致程度,若有较大差异,对其原因进行分析,并作出相应的改进后再次进行实验.[解析] 使一个力F3的作用效果和两个力F1、F2的共同作用效果相同,都是让同一条一端固定的橡皮条伸长到某点,则力F3就是这两个力F1、F2的合力.作出力F3的图示,再根据力的平行四边形定则作出力F1、F2的合力F的图示,比较F和F3的大小和方向是否相同,从而验证力的平行四边形定则.[答案] (3)沿此时细绳(套)的方向用铅笔描出几个点,用刻度尺把这些点连成直线(6)F和F3考向2 对数据处理的考查[典例2]某同学通过下述实验“验证力的平行四边形定则”.实验步骤:①将弹簧秤固定在贴有白纸的竖直木板上,使其轴线沿竖直方向.②如图甲所示,将环形橡皮筋一端挂在弹簧秤的秤钩上,另一端用圆珠笔尖竖直向下拉,直到弹簧秤示数为某一设定值时,将橡皮筋两端的位置标记为O1、O2,记录弹簧秤的示数F,测量并记录O1、O2间的距离(即橡皮筋的长度l).每次将弹簧秤示数改变0.50 N,测出所对应的l,部分数据如下表所示:甲乙F/N00.50 1.00 1.50 2.00 2.50l/cm l010.9712.0213.0013.9815.05③找出②中F=2.50 N时橡皮筋两端的位置,重新标记为O、O′,橡皮筋的拉力记为FOO′.④在秤钩上涂抹少许润滑油,将橡皮筋搭在秤钩上,如图乙所示.用两圆珠笔尖成适当角度同时拉橡皮筋的两端,使秤钩的下端达到O点,将两笔尖的位置标记为A、B,橡皮筋OA段的拉力记为F OA,OB段的拉力记为F OB.完成下列作图和填空:(1)利用表中数据在图丙所示坐标纸上画出F­l图线,根据图线求得l0=cm.丙(2)测得OA=6.00 cm,OB=7.60 cm,则F OA的大小为N.(3)在图丁中根据给出的标度,作出F OA和F OB的合力F′的图示.丁(4)通过比较F′与的大小和方向,即可得出实验结论.[解析] (1)在坐标系中描点,用平滑的曲线(直线)将各点连接起来,不在直线上的点均匀分布在直线的两侧.如图甲所示,由图线可知与横轴的交点l0=10.0 cm.(2)橡皮筋的长度l =OA +OB =13.60 cm ,由图甲可得F =1.80 N ,所以F OA =F OB =F =1.80 N.(3)利用给出的标度作出F OA 和F OB 的图示,然后以F OA 和F OB 为邻边作平行四边形,对角线即为合力F ′,如图乙所示.(4)F OO ′的作用效果和F OA 、F OB 两个力的作用效果相同,F ′是F OA 、F OB 两个力的合力,所以只要比较F ′和F OO ′的大小和方向,即可得出实验结论.[答案] (1)见解析图甲 10.0(9.8~10.1均正确)(2)1.80(1.70~1.90均正确) (3)见解析图乙(4)F OO ′考向3 实验创新与改进以本实验为背景,以实验中操作的注意事项、误差来源设置条件,或通过改变实验条件、实验仪器设置题目.1.考查对实验原理的理解、实验方法的迁移.2.实验器材的改进(1)橡皮筋――→替代弹簧测力计(2)钩码――→替代弹簧测力计[典例3]有同学利用如图所示的装置来验证力的平行四边形定则:在竖直木板上铺有白纸,固定两个光滑的滑轮A和B,将绳子打一个结点O,每个钩码的重量相等,当系统达到平衡时,根据钩码个数读出三根绳子的拉力F1、F2和F3,回答下列问题:(1)改变钩码个数,实验能完成的是(填正确答案标号).A.钩码的个数N1=N2=2,N3=4B.钩码的个数N1=N3=3,N2=4C.钩码的个数N1=N2=N3=4D.钩码的个数N1=3,N2=4,N3=5(2)在拆下钩码和绳子前,最重要的一个步骤是(填正确答案标号).A.标记结点O的位置,并记录OA、OB、OC三段绳子的方向B.量出OA、OB、OC三段绳子的长度C.用量角器量出三段绳子之间的夹角D.用天平测出钩码的质量(3)在作图时,你认为图示中(填“甲”或“乙”)是正确的.[解析] (1)实验中的分力与合力的关系必须满足:|F1-F2|≤F3≤F1+F2,因此B、C、D 三项是可以的.(2)在拆下钩码和绳子前,最重要的一个步骤是标记结点O的位置,并记录OA、OB、OC三段绳子的方向.(3)F3的方向一定竖直向下,而F1和F2的合力方向由于测量误差可能偏离竖直方向,所以甲是正确的.[答案] (1)BCD (2)A (3)甲[典例4] 某同学用如图所示的实验装置来验证“力的平行四边形定则”.弹簧测力计A 挂于固定点P,下端用细线挂一重物M.弹簧测力计B的一端用细线系于O点,手持另一端向左拉,使结点O静止在某位置.分别读出弹簧测力计A和B的示数,并在贴于竖直木板的白纸上记录O点的位置和拉线的方向.(1)本实验用的弹簧测力计示数的单位为N,图中A的示数为N.(2)下列不必要的实验要求是.A.应测量重物M所受的重力B.弹簧测力计应在使用前校零C.拉线方向应与木板平面平行D.改变拉力,进行多次实验,每次都要使O点静止在同一位置(3)某次实验中,该同学发现弹簧测力计A的指针稍稍超出量程,请您提出两个解决办法.[解析] (1)弹簧测力计的最小刻度为0.2 N,所以A的读数为3.6 N.(2)根据三力平衡的特点可知,弹簧测力计A、B的拉力的合力与重物M的重力等值反向,故A项是必要的;弹簧测力计的零点误差影响各拉力的测量值,所以使用前需校零,B 项是必要的;只有拉线方向与木板平面平行,才能保证所研究的各力在同一平面内,C项也是必要的;实验中只需测出两拉力的大小和方向以及重物的重力即可验证平行四边形定则,而测力计A的拉力不同时O点的位置就不同,故没有必要使O点静止在同一位置,答案为D.(3)弹簧测力计A的指针稍稍超出量程,说明拉弹簧测力计A的力大了,可行的解决方法有:①改变弹簧测力计B拉力的大小或方向:②减小重物M的质量(或将A更换成较大量程的弹簧测力计).[答案] (1)3.6 (2)D (3)①改变弹簧测力计B拉力的大小或方向;②减小重物M的质量(或将A更换成较大量程的弹簧测力计)。
