防雷及接地安装施工工艺1)材料要求:镀锌钢材有扁钢、扁钢、圆钢、钢管等,使用时应采用热镀锌材料,应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
镀锌辅料有铜丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
电焊条、氧气、乙炔、沥青漆,混凝土支架,预埋铁件,小线,水泥,砂子,塑料管,红油漆、白油漆、防腐漆、银粉,黑色油漆等。
2)主要机具:常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。
线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。
3)作业条件:接地体作业条件:按设计位置清理好场地。
底板筋与柱筋连接处已绑扎完。
防雷引下线暗敷设作业条件:建筑物(或构筑物)有脚手架或爬梯,达到能上人操作的条件。
利用主筋作引下线时,钢筋绑扎完毕。
避雷带与均压环安装作业条件:土建圈梁钢筋正在绑扎时,配合作此项工作。
4)避雷网安装作业条件:接地体与引下线必须做完。
支架安装完毕。
具备调直场地和垂直运输条件。
5)操作工艺接地体安装工艺:本工程利用基础主筋做自然接地极。
按设计图尺寸位置要求,标好位置,将底板钢筋搭接焊好。
再将柱主筋(不少于2根)底部与底板筋搭接焊好,并在室外地面以下将主筋焊好连接板,消除药皮,并将两根主筋用色漆做好标记,以便于引出和检查。
应及时请质检部门进行隐检,同时做好隐检记录。
接地干线的安装应符合以下规定:接地干线穿墙时,应加套管保护,跨越伸缩缝时,应做煨弯补偿。
接地干线应设有为测量接地电阻而预备的断接卡子,一般采用暗盒装入,同时加装盒并做上接地标记。
接地干线跨越门时应暗敷设于地面内(做地面以前埋好)。
接地干线距地面应不小于2mm,距墙面应不小于10mm,支持件应采用40mm x 4mm的扁钢,尾端应制成燕尾状,入孔深度与宽度各为50mm,总长度为70mm。
支持件间的水平直线距离一般为1m,垂直部分为1.5m,转弯部分为0.5m。
接地干线敷设应平直,水平度与垂直度允许偏差2/10,但全长不得超过10mm。
避雷针、引下线、接地体的安装

避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统,在防雷措施中是必不可少的一环,下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针(接闪器)的安装主要包括避雷针的安装和避雷带(网)的安装。
(一)避雷针的安装安装注意事项如下:(1)建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。
(2)不得在避雷针构架上架设低压线路或通讯线路。
(二)避雷带和避雷网的安装1.明装避雷带(网)安装适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。
(1)避雷带在屋面混凝土支座上的安装避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制,也可以预制再砌牢或与屋面防水层进行固定。
(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时,应使用支架固定;并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm。
当条件受限制时,应在墙体施工时预留不小于100mmx100mmx100mm的孔洞,洞口的大小应里外一致。
首先埋设直线段两端的支架,然后拉通线埋设中间支架,其转弯处支架应距转弯中点0.25-0.5m。
直线段支架水平间距为1-1.5m,垂直间距为1.5-2m,且支架间距应平均分布。
避雷带(网)在建筑物天沟上安装使用支架固定时,应随土建施工先设置好预埋件,支架与预埋件进行焊接固定。
(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。
现场浇制支座,先将脊瓦敲去一角,使支座与脊瓦内的砂浆连成一体;支架固定时,需用电钻将脊瓦钻孔,再将支架插入孔内,用水泥砂浆填塞牢固。
支座和支架,水平间距为1-1.5m,转弯处为0.25m-0.5m。
引下线的上端与避雷带(网)的交接处,应弯曲成弧形再与避雷带(网)并齐进行搭接焊接。
不同平面的避雷带(网)应至少有两处互相连接,连接应采用焊接。
建筑物屋顶上的突出金属物体,如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等,这些部位的金属导体都必须与避雷带(网)焊接成一体。
防雷及接地安装施工方案

七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94(1994年版)2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防,采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带,设于建筑物顶部屋檐上,凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。
2.引下线运用四根以上框架柱主筋作防雷引下线,引下线与避雷带均通过预留埋件焊接,引下线个连接处主筋均由土建可靠焊接,并于室外地平下0.8m 处由预留埋件焊接出,并出墙外皮1.0m以上,另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接,以便实测接地电阻。
3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极,接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接,环行连接线需与所通过的桩内四根主筋可靠焊接。
建筑物上部所需接地线均从环行连接线引出,接地极接地电阻不大于1欧姆,达不到规定,需增长人工接地极。
3、施工准备技术准备(1)施工图纸和技术资料齐全。
(2)施工方案编制完毕并经审批。
(3)施工前应组织参与施工的人员熟悉图纸、方案,并进行安全、技术交底。
材料(1)接地装置主材:扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定,且所有为镀锌材料,产品有材质证明及产品出厂合格证。
(2)辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
(3)电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。
机具设备及劳动力准备(1)手动工具:电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
(2)电动工具:电锤、冲击锤、电焊机、角磨机等。
(3)测试工具:小线、线坠、卷尺、粉线袋、水平尺等。

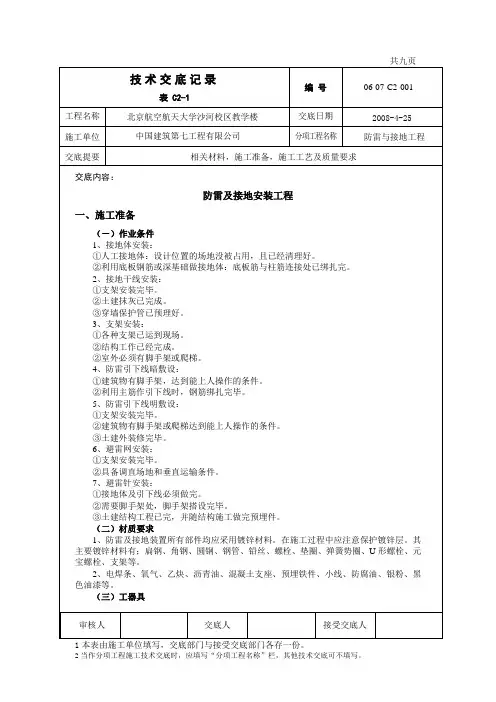

防雷及接地安装工程

避雷针
接地体→接地干线→支架→引下线明敷避雷网
引下线明敷避雷带或均压环
四、操作工艺
(-)接地体的安装
1、接地体安装有关规定
①接地体项面埋设深度应符合设计规定。当无规定时,不应小于0.6m。角钢及钢管接地体应垂直配置。除接地聊,接地体引出线的垂直部分和接地装置焊接部位应防腐处理;在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。
①预留孔:按设计要求尺寸位置,预留出接地统孔,预留孔的大小应比敷设接地干线的厚度、宽度各大出6mm以上,其方法有三种:
第一种:施工时可按上述要求尺寸截一段扁钢预埋在墙壁内,当混凝土还未凝固时,抽动扁钢以便凝固后易于抽出。
第二种:将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内,预留孔距墙壁表面应为15~20mm。
5、成品保护
①电气施工时,不得磕碰及弄脏墙面。
②焊接时注意保护墙面。
③在土建喷浆前,必须先将接地干线用纸包扎好。
④拆除脚手架式搬运物件时不得碰坏接地干线。
(三)支架安装
1、支架安装的有关规定
①支架应有燕尾,角钢支架埋注深度不小于100mm,扁钢和钢支架理深不小于90mm。
②防雷装置的各种支架顶部应距建筑物表面100mm;接地干线支架的顶部应距墙面20mm。
现浇混凝土墙上固定:先根据设计图要求弹线定位、钻孔,支架做燕尾埋入孔中,找平正,用水泥砂浆进行固定。
③明敷接地线安装:当支持件埋设完毕,水泥砂浆凝固后,可敷设墙上的接地线。将接地扁钢沿墙吊起,在支持件一端用卡子将扁钢固定,经过隔墙壁时穿跨预留孔,接地干线连接处应焊接牢固。末端预留或连接应符合设计要求。
②挖沟:根据设计图要求,对接地体(网)的线路进行测量弹线,在此线路上挖掘深为0.8~lm,宽为0.5m的沟,沟上部稍宽,底部渐窄,沟底如有石子应清除。
建筑防雷施工规范避雷针与接地装置安装指南

建筑防雷施工规范避雷针与接地装置安装指南建筑物在雷电天气中容易受到雷电的攻击,给人们的生命财产安全带来威胁。
为了保护建筑物和人员的安全,建筑防雷施工中的避雷针与接地装置起到至关重要的作用。
本文将为您介绍建筑防雷施工规范避雷针与接地装置的安装指南。
一、避雷针的安装避雷针是建筑物上用来吸引雷电并将其引向接地装置的重要装置。
以下是避雷针的安装指南:1. 避雷针的选择根据建筑物的高度和周围环境的雷电频率,选择适当的避雷针。
一般来说,避雷针应该符合国家相关标准并具备合格证书。
2. 安装位置的选择避雷针应该安装在建筑物最高点,以确保最大范围内的雷电吸引。
同时,避雷针应远离其他金属构件,以减少雷击的可能性。
3. 安装高度的确定根据建筑物的高度确定避雷针的安装高度。
一般来说,避雷针的安装高度应为建筑物高度的1/3至1/2。
4. 安装材料的选择避雷针的支撑杆应选用耐腐蚀性能良好的材料,如不锈钢或铜。
避雷针与支撑杆之间应采用可靠的连接方式,以确保安装的牢固性。
5. 安装过程的注意事项在安装过程中,施工人员需要注意自身的安全。
必须佩戴防静电服和绝缘手套,以免因静电导致的意外伤害。
同时,需要使用尺寸合适的螺栓进行固定,保证避雷针与建筑物的稳固连接。
二、接地装置的安装接地装置是将雷电引入地下,以保护建筑物和人员不受雷击的重要设备。
以下是接地装置的安装指南:1. 接地装置的选择选择符合国家相关标准并具备合格证书的接地装置。
接地装置的质量和性能对于防雷起着至关重要的作用,必须慎重选择。
2. 安装点的选择接地装置应选择建筑物的深层土壤为安装点。
安装点应远离水源、水泥地面等可能导致接地效果下降的因素。
3. 接地装置的数量和布局根据建筑物的大小和形状,合理确定接地装置的数量和布局。
避免接地装置之间的距离过远,以确保雷电在地下的传导路径。
4. 材料和工艺的选择接地装置的材料应选用耐腐蚀性能好、导电性能高的材料,如铜材。
在安装过程中,应保证接地装置与地下的良好接触,以提高接地的效果。
建筑物防雷设备安装规范

建筑物防雷设备安装规范引言:雷电是大自然中的一种自然现象,具有极大的破坏力。
在建筑物中,如果没有适当的防雷设备,很容易导致雷击事故,给人身和财产造成巨大的损失。
为了保障建筑物的安全和人们的生命财产安全,建筑物防雷设备的安装规范十分重要。
本文将详细介绍建筑物防雷设备的安装规范。
第一部分:建筑物防雷设备的基本原则1.保护范围与雷击安全等级:建筑物防雷设备应根据其用途和结构特点确定保护范围,并按照相应的雷击安全等级安装相应的设备。
2.接地系统:建筑物防雷设备的接地系统应符合国家相关规范和标准,确保接地电阻达到要求,有利于雷电流的迅速排除。
接地系统的设计和安装要合理,避免出现反接、短接等情况。
3.避雷针与避雷网:建筑物防雷设备中,避雷针和避雷网是常用的防护措施。
避雷针应根据建筑物的高度和形状进行合理的布置,避雷网应覆盖建筑物的顶部和侧面,确保雷电不直接击中建筑物。
第二部分:建筑物防雷设备的具体安装规范1.避雷针的安装:避雷针应安装在建筑物的最高点,并与建筑物的金属构件连接好,保证良好的接触。
避雷针的导线应垂直向下延伸,与地面保持安全距离,以达到更好的防雷效果。
2.避雷网的安装:避雷网应根据建筑物的形状和大小进行合理的布置。
避雷网的导线应水平或垂直拉伸,并与建筑物的金属构件连接好。
避雷网的导线间距应符合相关规范,确保电流均匀分布。
3.接地系统的安装:建筑物防雷设备的接地系统应由导体、接地装置和接地网构成。
导体应选择导电性能好、防腐能力强的材料制造,接地装置应安装在导体下方,接地网应覆盖建筑物周围一定范围,确保接地效果良好。
4.设备间的连接:建筑物防雷设备的各个部分应保持良好的连接,确保电流的畅通和传递。
连接处应采用合适的连接件,以确保安全可靠。
5.设备的维护与检修:建筑物防雷设备的维护与检修应定期进行,确保设备的正常运行和防雷效果的稳定。
维护和检修过程中应注意安全,避免因操作不当导致事故的发生。
结语:建筑物防雷设备的安装规范对于保障建筑物的安全和人们的生命财产安全至关重要。
配电系统的防雷与接地

配电系统的防雷与接地一、防雷措施1. 减少雷击风险的设计高大建筑物和高架电线杆可以成为雷电击中的目标,因此在设计配电系统时,应尽量避免将电线杆或电杆直接连接到建筑物上。
另外,建筑物应具备可靠的避雷设施,如避雷针、避雷网等,用于吸收和分散雷电的能量。
2. 安装避雷装置在配电系统的输入端和输出端分别安装适当的避雷装置,以保护设备不受雷电的干扰和损坏。
避雷装置通常包括避雷器和避雷器引下线,通过将雷电引入地下或接地系统,使其能够得到有效的分散和排放。
3. 使用耐雷设备在配电系统中,应使用能够抵抗雷电干扰和损坏的设备和材料。
例如,选择具有良好耐压、耐高温、耐腐蚀等特性的电缆和开关设备,以减少雷击对系统的影响。
二、接地措施1. 构建良好的接地系统配电系统的接地系统是保证系统安全和稳定运行的重要组成部分。
良好的接地系统应包括合适的接地电极、接地回路以及接地装置,以确保系统的电荷得到有效的分散和排放。
2. 选择合适的接地电极接地电极是将电流引入地下的主要手段,因此选择合适的接地电极对系统的接地效果至关重要。
通常使用的接地电极包括接地棒、接地网和接地块等,可以根据实际情况选择合适的接地电极进行安装。
3. 接地回路的设计与布置配电系统的接地回路应具备足够的导电能力,以确保电荷能够快速、有效地通过接地回路流回地下。
为了提高接地回路的导电能力,可以采用并联多个接地电极、增加接地导线的横截面积等方式。
4. 定期检测和维护为了保证接地系统的正常运行,应定期对接地电极、接地回路及接地装置进行检测和维护。
如果发现接地系统存在故障或损坏,应及时修复或更换,以保证系统的接地效果。
总结:防雷与接地是配电系统中非常重要的安全措施,可以有效减少雷电对系统的影响,并保证系统的稳定运行。
在设计和安装配电系统时,应注意遵循相关的设计规范和标准,并选择适当的设备和材料,以提高系统的防雷能力和接地效果。
此外,定期检测和维护接地系统也是确保其正常运行的关键步骤。
建筑电气工程防雷与接地敷设安装技术要求

建筑电气工程防雷与接地敷设安装技术要求
1.场地选择:选择合适的场地进行建筑电气工程施工,避免沼泽地或
其他易积水的地方。
场地应平整、干燥、无水潭等。
2.接闪器安装:在建筑物的高点或顶部设置合适的避雷针。
避雷针的
高度应根据建筑物的高度和周围环境的情况进行确定。
3.避雷装置设置:建筑物的接闪器需要通过导线连接到接地设施。
导
线应采用耐候、耐腐蚀的材料,如铜或铝。
导线的断面积应根据建筑物的
高度和避雷针的类型来确定。
4.接地装置设置:建筑物的接地设计应符合国家标准规定。
接地装置
应能有效地将雷电流引入地下,以保护建筑物和其中的电气设备。
接地装
置应包括接地体、接地极、接地导线等。
5.接地体安装:在建筑物周围或地下挖掘合适的深度和规格的接地体。
接地体应埋设在湿度较高的地方,并与建筑物的接地极通过导线连接。
6.接地导线铺设:接地导线应直线铺设,并避免与其他电缆或管道发
生交叉。
导线的长度和截面积应根据建筑物的规模和电气设备的功率来确定。
7.防雷系统和接地系统的连接:当建筑物的防雷系统和接地系统相互
配合使用时,应确保连接处的接头牢固可靠,并防止因腐蚀、断裂或受潮
等原因导致连接不可靠。
8.安全标识与警示:对于建筑物的防雷装置和接地装置,应在适当的
位置设置标识和警示牌,以提醒人们注意安全。
以上是建筑电气工程防雷与接地敷设安装技术要求的一些主要内容。
在实际施工中,还应根据具体情况和相关法规进行具体的安全设计和施工。
施工现场的防雷与接地施工规范

施工现场的防雷与接地施工规范施工现场是一个容易受到雷击的场所,为了确保工作人员的人身安全以及设备设施的正常运行,施工现场应该按照相关规范进行防雷与接地的施工。
本文将详细介绍施工现场防雷与接地的规范要求,以确保施工现场的安全性。
一、设备与设施的防雷规范施工现场上的各种设备与设施都需要进行防雷处理,以减少雷击的风险。
以下是设备与设施的防雷规范要求:1.1 金属结构的接地施工现场上的金属结构应进行良好的接地处理,包括建筑物的钢骨架、金属支撑等。
接地线应符合规定的导电材料要求,接地电阻应低于规定的标准值。
1.2 避雷针的设置对于高层建筑物或者大型设备,应设置避雷针以增加其对雷电的保护能力。
避雷针的选型、布置和安装应符合相关技术标准,确保其能够有效地引导雷电放电到地面。
1.3 防雷接地装置施工现场上的各种设备与设施应安装防雷接地装置,包括电力设备、通信设备等。
接地装置的设计与施工应符合相关规范,确保接地电阻符合规定的标准。
二、施工现场的接地规范施工现场的接地是防止雷击的重要措施之一,它能够将雷电通过接地系统传导到地下,保护人身安全和设备设施的正常运行。
以下是施工现场接地的规范要求:2.1 接地网的设置施工现场应设置接地网,将各个设备和设施的接地线汇集到一起,形成一个完整的接地系统。
接地网应由导电性能良好的材料制成,并按照规定的标准进行布置和安装。
2.2 地下金属构筑物的接地施工现场上的地下金属构筑物,如管道、储罐等,应进行接地处理。
接地线的敷设应符合相关规范,接地电阻应低于规定的标准值,以确保雷电能够有效地通过接地系统传导到地下。
2.3 人身接地在施工现场进行一些对接电设备的操作时,工作人员应采取必要的人身接地保护措施,如穿戴静电鞋、戴上接地带等,以防止因静电引起的事故发生。
三、施工现场的防雷安全管理除了设备与设施的防雷与接地规范外,施工现场还应加强防雷安全管理,确保施工现场的安全性。
3.1 定期巡检与维护施工现场上的防雷设备与设施应进行定期的巡检和维护,确保其正常运行。
光伏发电系统防雷与接地系统的安装施工

光伏发电系统防雷与接地系统的安装施工1.防雷器的安装(1)安装方法防雷器的安装比较简单,防雷器模块、火花放电间隙模块及报警模块等,都可以非常方便地组合并直接安装到配电箱中标准的35mm 导轨上。
⑵安装位置的确定一般来说,防雷器要安装在根据分区防雷理论要求确定的分区交界处。
B级(In级)防雷器一般安装在电缆进入建筑物的入口处,如安装在电源的主配电柜中;C级(11级)防雷器一般安装在分配电柜中,作为基本保护的补充;D级(I级)防雷器属于精细保护级防雷装置,要尽可能地靠近被保护设备端进行安装。
防雷分区理论及防雷器等级是根据DINVDEO185和IEC61312-1等相关标准确定的。
⑶电气连接防雷器的连接导线必须尽可能短,以避免导线阻抗和感抗产生附加的残压降。
如果现场安装的连接线长度无法小于0.5m时,则防雷器必须使用V字型方式连接。
同时,布线时必须将防雷器的输入线和输出线尽可能地保持较远距离排布。
另外,布线时要注意已经保护的线路和未保护的线路(包括接地线)不能近距离平行排布,二者必须有一定空间距离或通过屏蔽装置进行隔离,以防止未保护线路向已经保护线路感应雷电浪涌电流。
防需器连接线的权面积应和配电系统的相线及零线(L12.L3.N)的截面积相同或按照下表选取。
防雷器连接线截面积选取对照表导线截面积mm2(材质:铜)≥70主电路导线截面积≤3550≥70防雷器接地线截面积≥1625≥35IO1625防雷器连接线截面积⑷零线和地线的连接零线的连接可以分流相当可观的雷电流,在主配电柜中,零线的连接线截面积应不小于16mm2,当用在一些用电量较小的系统中,零线的截面积可以相应选择得较小些。
防雷器接地线的截面积一般取主电路导线截面积的一半,或按照表上表选取。
⑸接地和等电位连接防雷器的接地线必须和设备的接地线或系统保护接地可靠连接。
如果系统存在雷击保护等电位连接系统,防雷器的接地线最终也必须和等电位连接系统可靠连接。
防雷、接地安装要求

防雷、接地安装要求本建筑为二类防雷建筑物,为防直击雷,在屋顶易受雷击的部位敷设避雷带,其材质为镀锌圆钢ф12,并形成不大于10m×10m的网格,共用天线采用避雷针保护,利用柱内两根主钢筋(ф>16)作防雷接地引下线,所有高出屋面的金属体均与屋面防雷网可靠连接,利用柱内主筋引下线,接联接闪器及基础接地系统,其中在指定的楼板设有防侧击雷入等电位之接位,确保整个建筑物受保护。
垂直的金属管道或类似物体,每三层与建筑物外墙的均压环连接一次,并应在顶部和底部与防雷装置相连。
利用建筑物混凝土基础地梁底部的两根主钢筋焊接成环形,作为接地装置。
本建筑物防雷接地,电气安全接地以及其它需要接地的设备,均共用接地装置,接地电阻不大于1欧姆。
每根引下线测试点所测的接地电阻不宜大于5欧姆。
本建筑物的接地形式为TN-S系统,变压器中性点工作接地采用重复接地装置,接地电阻不在于1欧姆。
若实测大于此值应补打接地极直至满足要求。
为防雷电波沿线路侵入设备,在变电所10KV进线柜内设避雷器。
本建筑物作总电位联结,在三层变电所内安装一主接地板,所有进出建筑物的金属管道如水管、煤气管等均应与主接地板连通。
游泳池及卫生间等处做局部等电位联结。
在高低压配电间、电气房、消防控制室、电话机房、空调机房、制冷机房及热交换站、各种管道井等处设置接地干线及接地铜板,供配电箱、机电设备、金属管道等接地电位连接。
为防侧击雷,从首层起每隔三层利用结构外边梁水平钢筋全长通焊,构成均压环,并与建筑物内各种垂直的金属管道及引下线可靠焊接。
30m及以上部分外墙本建筑属于二类防雷建筑物。
保护接地、等电位联结和防雷采用联合接地体。
利用大楼灌注桩及基础内钢筋组成接地网作为接地装置。
要求接地电阻不大于1欧姆,若达不到要求增加人工接地极。
⑴施工程序施工准备→避雷带支架制作安装→避雷网安上的栏杆、金属门、窗或金属幕墙等较大的金属构件与防雷装置联结。
施工时,电气专业人员应配合土建专业,按施工顺序做好桩基,基础地梁接地装置组件之间,引下线及避雷带等各处的连接点施工及留出所需的外引钢筋或预埋钢板,并做好各项检查和电阻测试工作。
15D503《利用建筑物金属体做防雷与接地装置安装》

15D503《利用建筑物金属体做防雷与接地装置安装》建筑物的金属体是一种很好的防雷与接地装置的安装材料。
在建筑物的设计与施工过程中,合理、科学地利用金属体做防雷与接地装置能够有效地保护建筑物及其中的电气设备,减少由雷电所带来的损失。
1、什么是建筑物金属体做防雷与接地装置?建筑物金属体做防雷与接地装置是利用建筑物内部的钢筋混凝土结构以及外部铝合金、钢材等金属材料作为接地回路,将雷电冲击区的电荷引入地下,以达到防雷与接地的目的。
其主要包括建筑物内部接地系统和建筑物外部接地系统两部分。
2、建筑物金属体做防雷与接地装置的优点(1)金属体材料具有良好的导电性能,能够有效地将雷电冲击区的电流引入地下,降低雷电损害的风险。
(2)金属体材料具有较高的耐腐蚀性能,能够长期稳定地进行防雷与接地的作用,减少维修和更换的频率。
(3)建筑物金属体做防雷与接地装置的使用成本相对较低,而且施工及调试也比较方便,适用于各种类型的建筑物。
3、建筑物金属体做防雷与接地装置的施工要求(1)钢筋的铺设应符合设计方案,钢筋的直径和分布密度应符合建筑物的计算标准。
(2)金属体材料之间的连接应该采用优质的接线,确保连接的稳定性和耐腐蚀性能。
同时,还需要考虑接地回路的连通性,保证整个系统的连通。
(3)建筑物内部接地系统应连接到建筑物外部接地系统上,以确保完整的接地回路。
外部接地系统应根据建筑物的不同需求而设计,如铜杆接地或地网接地等。
4、建筑物金属体做防雷与接地装置的注意事项(1)建筑物的金属体接地系统应符合国家标准和设计要求,施工时应根据实际情况进行量身定制,确保系统的稳定性和安全性。
(2)防雷与接地装置的施工应由具备资质的专业施工队伍负责,遵守相关的安全规范和操作规程。
(3)防雷与接地装置的日常维护保养也非常重要,以确保系统长期稳定地运行。
定期检查金属体的连接是否松动或损坏,及时修复或更换。
综上所述,建筑物金属体做防雷与接地装置是一种经济、实用的防雷和接地系统,其施工和使用具有较高的安全性和可靠性。
防雷与接地系统安装

防雷与接地系统安装1 施工工艺流程施工工艺流程如图2.5-50所示。
2 建筑物防雷、接地施工及安全措施1) 建筑防雷:(1) 本建筑防雷等级为二类。
建筑的防雷装置满足防直击雷、侧击雷、雷电感应及雷电波的侵入。
(2) 接地装置:本工程采用联合接地方式,利用 40X4 热镀锌扁钢将桩基承台钢筋网,桩基钢筋连接起来构成接地网络。
桩基承台钢筋,桩基钢筋及热镀锌扁钢之间的连接均采用焊接.接地电阻要求不大于1Ω。
(3) 楼顶采用避雷针、避雷带、屋顶建筑物金属构件等混合作为接闪器,利用结构钢柱作为引下线,每层外墙连续钢梁焊接成一体形成均压环,并与引下线钢柱可靠连接。
公寓屋顶采用-25X4热镀锌扁钢组成不大于10mX10m 或12mX8m 的网格作为接闪器,屋面上的金属设备及金属物体均需与屋面避雷装置可靠连接,利用钢筋混凝土柱内二根>Φ16结构主筋上下焊接作为引下线。
所有突出屋面的金属风机、栏杆、旗杆、金属构件、冷却塔等与避雷带做可靠电气连接,突出屋面的非金属风道、风管、烟筒均大避雷针保护范围内。
预留预埋 引下线敷设 避雷线支架安装 避雷线安装室外接地体敷设 接地电阻测试 图2.5-50 防雷接地施工工艺流程(4) 外墙的金属门窗,幕墙金属结构,外墙栏杆与均压环焊接以防侧击雷。
2) 接地及安全(1) 本工程防雷接地、变压器中性点接地、电气设备的保护接地与电梯机房、消防控制室、通讯机房、计算机房等的接地共用统一接地体,要求接地电阻不大于1Ω,实测不满足要求时,增设人工接地。
(2) 垂直敷设的金属管道及金属物的底端及顶端就近与接地装置连接,电梯轨道下端就近与接地装置连接,建筑外墙的全部金属栏杆、玻璃幕墙等主龙骨等均就近与接地装置连接。
(3) 所有强、弱电竖井内均垂直敷设一条40X4镀锌扁钢,其下端与基础接地网连接。
(4) 本工程采用总等电位联结,其与建筑物内保护干线、设备进线总管、金属构件联结,卫生间、淋浴间采用局部等电位联结,所有局部等电位接线盒采用BV-1*4mm2导线在地面内或墙内穿管暗敷,与卫生间内给排水管、金属浴盆、金属采暖管以及建筑物内钢筋网等可靠等电位局部连接。
防雷接地系统安装方案

防雷接地系统安装方案1.作业条件(1)电气装置的接地工程按已批准的设计进行施工。
(2)接地体的材质、尺寸符合设计要求。
(3)作保护接地的部分。
为防止绝缘损坏而遭受触电的危险,将与电气装置或设备带电部分相绝缘的外露可导电部分同接地体之间作良好的电气连接称为保护接地。
它包括外露可导电部分与接地体的连接或通过导线保护接地线(PE线)与电源接地极的连接。
a、电机、变压器、电器、照明设备、携带式或移动式电气设备金属外壳和底座接地。
b、电气设各的传动机构装置接地。
c、电流互感器的二次线圈接地(继电保护有特殊要求时按规定),电流互感器末使用的二次线圈短路并接地,电容型绝缘的电流互感器,其一次线圈末端的引出端子及铁芯引出接地端子接地。
d、配电屏、控制屏等配吧装置框架接地。
e、交、直流电力电缆接线盒、终端盒的外壳、电力电缆、控制电缆的金属护套、非铠装和非金属护套电缆的1-2根屏蔽芯线。
敷设的钢管和电缆支架等均接地。
穿过零序电流互感器的电缆,其电缆头接地线穿过互感器后接地,并将接地点前的电缆头金属外壳、电缆金属包皮及接地线与地绝缘。
f、室内外配电装置的金属构架和混凝土构架以及靠近带电部分的金属遮栏和金属网门等均接地。
g、安装在低于3,5m混凝土梁上的滑接线支架,固定钢索配线的结构架接地。
h、避雷器的底座接地,附放电记录器的避雷器底座与基础绝缘,其放电记录器接地。
2、人工接地体的安装。
(1)垂直接地体的间距在垂直接地体长度为2.5m时,一般不小于5m o管追平行时不小于300-350mm o(2)安装接地体时,接地体与地面保持垂直。
如果泥土很干很硬,可浇上一些水使其疏松,以易打入。
(3)接地体间的扁钢安装扁钢安装前检查和调直,然后按设计规定,沿沟安装扁钢,依次将扁钢与接地体用焊接的方法连接。
扁钢侧放而不可平放,因侧放时散流电阻较小。
扁钢与钢管连接的位置距接地体最高点约100mm。
接地导体互相连接一般采用搭焊。
搭焊的长度确定,扁钢与角钢不小于宽度的两倍,圆钢不小于直径的六倍,而且有三边以上的焊接。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、防雷与接地系统安装
1 施工工艺流程
施工工艺流程
2 建筑物防雷、接地施工及安全措施
1) 建筑防雷:
(1) 本建筑防雷等级为二类。
建筑的防雷装置满足防直击雷、侧击雷、雷电感应及雷电波的侵入。
(2) 接地装置:本工程采用联合接地方式,利用 40X4 热镀锌扁钢将桩基承台钢筋网,桩基钢筋连接起来构成接地网络。
桩基承台钢筋,桩基钢筋及热镀锌扁钢之间的连接均采用焊接.接地电阻要求不大于1Ω。
(3) 楼顶采用避雷针、避雷带、屋顶建筑物金属构件等混合作为接闪器,利用结构钢柱作为引下线,每层外墙连续钢梁焊接成一体形成均压环,并与引下线钢柱可靠连接。
公寓屋顶采用-25X4热镀锌扁钢组成不大于10mX10m 或12mX8m 的网格作为接闪器,屋面上的金属设备及金属物体均需与屋面避雷装置可靠连接,利用钢筋混凝土柱内二根>Φ16结构主筋上下焊接作为引下线。
所有突出屋面的金属风机、栏杆、旗杆、金属构件、冷却塔等与避雷带做可靠电气连接,突出屋面的非金属风道、风管、烟筒均大避雷针保护范围内。
(4) 外墙的金属门窗,幕墙金属结构,外墙栏杆与均压环焊接以防侧击雷。
2) 接地及安全
(1) 本工程防雷接地、变压器中性点接地、电气设备的保护接地与电梯机房、预留预埋 引下线敷设 避雷线支架安装 避雷线安装
室外接地体敷设
接地电阻测试 防雷接地施工工艺流程
消防控制室、通讯机房、计算机房等的接地共用统一接地体,要求接地电阻不大于1Ω,实测不满足要求时,增设人工接地。
(2) 垂直敷设的金属管道及金属物的底端及顶端就近与接地装置连接,电梯轨道下端就近与接地装置连接,建筑外墙的全部金属栏杆、玻璃幕墙等主龙骨等均就近与接地装置连接。
(3) 所有强、弱电竖井内均垂直敷设一条40X4镀锌扁钢,其下端与基础接地网连接。
(4) 本工程采用总等电位联结,其与建筑物内保护干线、设备进线总管、金属构件联结,卫生间、淋浴间采用局部等电位联结,所有局部等电位接线盒采用BV-1*4mm2导线在地面内或墙内穿管暗敷,与卫生间内给排水管、金属浴盆、金属采暖管以及建筑物内钢筋网等可靠等电位局部连接。
(5) 所有电缆桥架内均需敷设一条不小于40×4 热镀锌扁钢作为电缆桥架接地用,所有线槽内均需敷设一根不小于1×16㎟的裸铜线作为线槽接地用。
3) 安装技术要求
(1) 避雷接地系统所用的材料全部采用热镀锌制品,操作时应注意保护镀锌层;
(2) 避雷接地系统的连接采用焊接;
(3) 采用搭接焊时,焊接长度应符合下列要求:
①镀锌扁钢不下于其宽度的2倍,且至少3边焊接。
②镀锌圆钢不小于其直径的6倍,并应双面焊接。
③圆钢与扁钢焊接时,长度不小于圆钢直径的6倍,双面焊接。
④焊接质量要求:焊缝应饱满并应有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮应清理干净,明装的刷银粉漆防腐,埋于地下的刷沥青漆防腐。
⑤避雷支架采用扁钢支架,埋深不小于100mm,顶部距离建筑物表面150mm,支架间距水平不大于1m,垂直不大于1.5m,转角处两边支架距转角中心不大于300mm,各间距应均匀,允许偏差30mm,所有支架必须固定牢固,灰浆饱满,横平竖直,并能满足30公斤拉拔试验。
⑥避雷带安装应平直,水平度每2m检查允许偏差3/1000,垂直度每3m检查允许偏差2/1000,全长偏差不得大于10mm;
避雷带过伸缩缝做法示意
⑦接地系统完成后,必须进行接地电阻的测试,测试时应均匀升高转速至120r/min,读数以一分钟后的读数为准,应小于设计要求的1Ω,如不能达到要求,必须采取降阻措施。
二、柴油发电机组安装
1 机组简述
柴油发电机组系统主要由四部分构成:发电机组电气系统、燃料供应系统、机组冷却系统、烟气处理排放系统。
机组的安装包括:
柴油发电机及室内外油罐油箱施工;
降噪等相关工程的设备材料及施工;
进排风管道安装、排烟管道等施工;
柴油发电机冷却循环水管的施工。
2 柴油发电机组及其配套安装工艺流程
发电机组与地下室的其它变配电设备安装同期进行。
安装前,发电机房室内环境应具备条件,所有的内装饰施工已完成,室内洁净干燥。
柴油发电机组及其配套安装工艺流程
3 柴油发电机组安装
1) 运输就位以及水平度检测
(1) 发电机地脚螺栓预留孔以及深度,按照设备制造商技术要求实施,地脚螺栓灌浆时必须保证其垂直,在操作中要适量的浆料灌入孔中多次灌捣,严禁一次性满料灌捣。
(2) 机组基础验收、复核完毕,强度达到要求,安装条件具备后,柴油发电机组由汽车运至施工现场采用160t汽车吊从预留吊装口吊下。
(3) 发电机组通过搬运小坦克、卷扬机或倒链的牵引平移至设备基础后,提升至一定高度,安装底座弹簧减震器,用千斤顶进行微调就位。
(4) 设备找正、找平的检测工具采用用框式水平仪,检测位置在设备提供的基准面,发电机组与底座的固定连接在出厂前已经设置了减震垫。
(5) 安装完毕后检查是否符合设备技术文件要求。
2) 柴油发电机组冷却水管道安装根据业主提供发电机主要技术要求,发电机采用闭式循环水冷却系统,具体有冷却循环水泵、阀门和管道。
施工过程中注意防护设
施的搭设,确保机组本体部件不受损坏。
机组冷却循环水管道采用DN200钢管,机房内安装控制阀门、压力表、以保证机组一次和二次循环系统的正常工作。
3) 柴油发电机组燃油系统安装
根据发电机房环保指标要求,燃油系统包括钢制室外燃油储罐、机房内设燃油日用油箱(2×1.0㎥)、紧急排油箱(2×0.6㎥)、燃油管采用无缝钢管Φ57、Φ38和Φ32,阀门,采用液位自动控制燃油输送。
室外油罐安装前,结构必须完成油罐坑基础、侧维护混凝土墙的施工、防水施工,油罐有相应质量证明及检测试验报告,完成油罐基础沉降试验。
室外埋地贮油罐及输油管道均做防静电接地,接地点不少于2点,燃油管道的法兰处设跨接导线(201)铜片,导线电阻率≤0.03Ω,接地电阻<10Ω。
油罐安装完毕后,室外油罐及柴油管道要做防腐处理。
采用环氧煤沥青及玻璃丝布作为防腐材料防腐(油罐四油三布、油管三油二布)。
进行管路安装施工,油管按设计安装在地下管沟内,输油管道安装完成后进行试压,合格后对油罐坑内的油罐外空间进行干燥砂填充,填充密实后土建完成坑顶的结构混凝土施工,仅留下人孔。
对于油罐、柴油管道的法兰连接处必须采用铜材进行防静电接地。
安装室内油箱、供油泵、返油泵、截止阀、止回阀和室内输油管道,管道采用无缝钢管焊接连接,与油箱、泵、阀门的连接采用法兰连接。
整个施工完成,在发电机准备进行调试前对燃油系统充注燃油。
4) 排烟系统安装
本工程柴油发电机组的烟囱,采用由专业生产商提供的内置保温材料的双层不锈钢成品烟囱系统。
烟囱安装参照通风专业相关内容。
柴油发电机排烟会产生噪音,必须在水平排气管段加装排烟消声器,并确保到达柴油机排烟口1m左右,噪音水平不超过85dB。
排烟消声器安装效果示意
5) 发电机组供电及控制线路安装
当10KV市电失电时,系统给发电机并联控制盘启动发电机的信号,发电机并联控制盘给发电机组启动信号,15s内自动启动,电压稳定后,启动的发电机的开关柜在并联控制盘控制下自动合闸,向变电所低压柜供电,进入应急运行状态。
发电机并联控制盘在收到正常状态信号后,启动的发电机的开关柜在并联控制盘控制下自动断闸,变电所低压柜同时联动运行,进入正常运行状态。
发电机房内的配电柜的安装与各电气室内的配电柜安装方法相同。
做好接地、等电位连接。
发电机房内配电柜上方安装电缆桥架,配电柜的进出线电缆均在桥架内敷设。
电缆桥架和电缆的安装方法在其它章节中细述。
为确保发电机的安全自动运行,大搂的BAS系统要对整个应急发电系统进行监控,对柴油发电机的各项运行状态参数进行监视和记录,并在非正常状态紧急停止柴油发电机进行检测,确保系统安全。
6) 噪声治理
柴油发电机运行时噪声非常大,需采用降噪措施。
主要噪声源按噪声级大小顺序排列为:排气噪声、燃烧噪声和机械噪声、进气噪声。
环境噪音最高限值,按照《城市区域环境噪音标准》GB3096-93第1类标准要求。
根据对噪声源的分析,采取以下降噪措施:
对于降低排气噪声采用加装排气消声器的办法。
降低燃烧噪声和机械噪声主要通过基础减震来实现。
所选用柴油发电机本身内置
减震系统,同时在安装柴油发电机时在底盘与基础之间加装合适的弹簧减震器进一步加强减震效果。
在噪声的传播通道上进行降噪处理,减少声源对外的辐射。
柴油发电机基础与机房结构不得有钢性连接,基础与机组间、基础与周围地面应采取一定的防震措施,所有连接件如排烟管、油管、水管等必须采用柔性连接,排烟管的柔性连接严禁用弯头和补偿管道安装误差。
三、机房环境处理
墙面应贴吸音板,同时用吸音板吊顶,机房门采用隔音门,与机房送、排风口相连的风管加装消声弯头。
1 吊杆
2 龙骨
3 多孔铝板
4 玻璃棉板
5 墙体
6 楼板
机房墙面、吊顶吸音做法示意。
