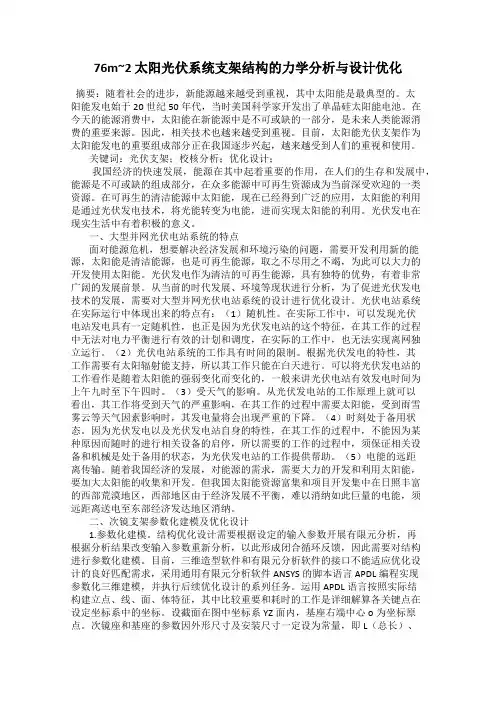

76m~2 太阳光伏系统支架结构的力学分析与设计优化

76m~2 太阳光伏系统支架结构的力学分析与设计优化摘要：随着社会的进步，新能源越来越受到重视，其中太阳能是最典型的。

太阳能发电始于20世纪50年代，当时美国科学家开发出了单晶硅太阳能电池。

在今天的能源消费中，太阳能在新能源中是不可或缺的一部分，是未来人类能源消费的重要来源。

因此，相关技术也越来越受到重视。

目前，太阳能光伏支架作为太阳能发电的重要组成部分正在我国逐步兴起，越来越受到人们的重视和使用。

关键词：光伏支架；校核分析；优化设计；我国经济的快速发展，能源在其中起着重要的作用，在人们的生存和发展中，能源是不可或缺的组成部分，在众多能源中可再生资源成为当前深受欢迎的一类资源。

在可再生的清洁能源中太阳能，现在已经得到广泛的应用，太阳能的利用是通过光伏发电技术，将光能转变为电能，进而实现太阳能的利用。

光伏发电在现实生活中有着积极的意义。

一、大型并网光伏电站系统的特点面对能源危机，想要解决经济发展和环境污染的问题，需要开发利用新的能源，太阳能是清洁能源，也是可再生能源，取之不尽用之不竭，为此可以大力的开发使用太阳能。

光伏发电作为清洁的可再生能源，具有独特的优势，有着非常广阔的发展前景。

从当前的时代发展、环境等现状进行分析，为了促进光伏发电技术的发展，需要对大型并网光伏电站系统的设计进行优化设计。

光伏电站系统在实际运行中体现出来的特点有：（1）随机性。

在实际工作中，可以发现光伏电站发电具有一定随机性，也正是因为光伏发电站的这个特征，在其工作的过程中无法对电力平衡进行有效的计划和调度，在实际的工作中，也无法实现离网独立运行。

（2）光伏电站系统的工作具有时间的限制。

根据光伏发电的特性，其工作需要有太阳辐射能支持，所以其工作只能在白天进行。

可以将光伏发电站的工作看作是随着太阳能的强弱变化而变化的，一般来讲光伏电站有效发电时间为上午九时至下午四时。

（3）受天气的影响。

从光伏发电站的工作原理上就可以看出，其工作将受到天气的严重影响，在其工作的过程中需要太阳能，受到雨雪雾云等天气因素影响时，其发电量将会出现严重的下降。

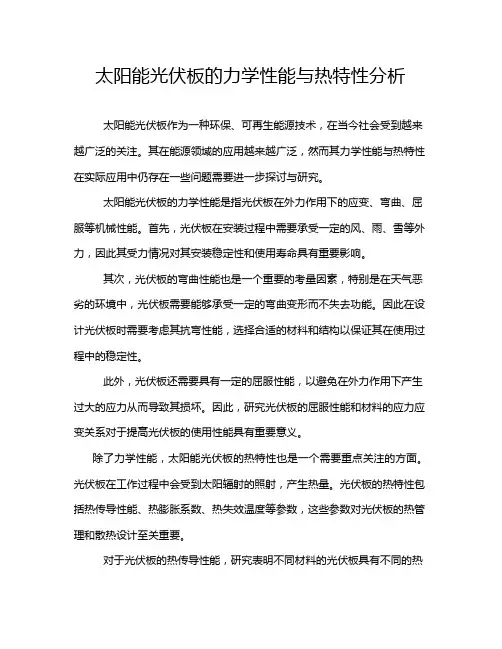

太阳能光伏板的力学性能与热特性分析

太阳能光伏板的力学性能与热特性分析太阳能光伏板作为一种环保、可再生能源技术，在当今社会受到越来越广泛的关注。

其在能源领域的应用越来越广泛，然而其力学性能与热特性在实际应用中仍存在一些问题需要进一步探讨与研究。

太阳能光伏板的力学性能是指光伏板在外力作用下的应变、弯曲、屈服等机械性能。

首先，光伏板在安装过程中需要承受一定的风、雨、雪等外力，因此其受力情况对其安装稳定性和使用寿命具有重要影响。

其次，光伏板的弯曲性能也是一个重要的考量因素，特别是在天气恶劣的环境中，光伏板需要能够承受一定的弯曲变形而不失去功能。

因此在设计光伏板时需要考虑其抗弯性能，选择合适的材料和结构以保证其在使用过程中的稳定性。

此外，光伏板还需要具有一定的屈服性能，以避免在外力作用下产生过大的应力从而导致其损坏。

因此，研究光伏板的屈服性能和材料的应力应变关系对于提高光伏板的使用性能具有重要意义。

除了力学性能，太阳能光伏板的热特性也是一个需要重点关注的方面。

光伏板在工作过程中会受到太阳辐射的照射，产生热量。

光伏板的热特性包括热传导性能、热膨胀系数、热失效温度等参数，这些参数对光伏板的热管理和散热设计至关重要。

对于光伏板的热传导性能，研究表明不同材料的光伏板具有不同的热传导系数，这直接影响了光伏板的散热效果。

因此在设计光伏板结构时需要考虑其热传导性能，选择合适的材料以提高光伏板的热管理能力。

此外，光伏板的热膨胀系数也是一个需要重点考虑的参数。

光伏板在温度变化过程中会膨胀收缩，如果光伏板的热膨胀系数与周围材料的热膨胀系数不匹配，可能会导致结构的变形从而影响其使用效果。

最后，光伏板的热失效温度是指光伏板在长时间高温环境下会出现失效的临界温度。

研究表明高温环境会降低光伏板的电池效率，一旦超过一定温度，光伏板的电池可能会失效。

因此在设计光伏板时需要考虑其在高温环境下的工作稳定性，选择合适的材料和散热设计以提高光伏板的热失效温度。

梳理一下本文的重点，我们可以发现，太阳能光伏板的力学性能与热特性是影响其使用性能的重要因素。

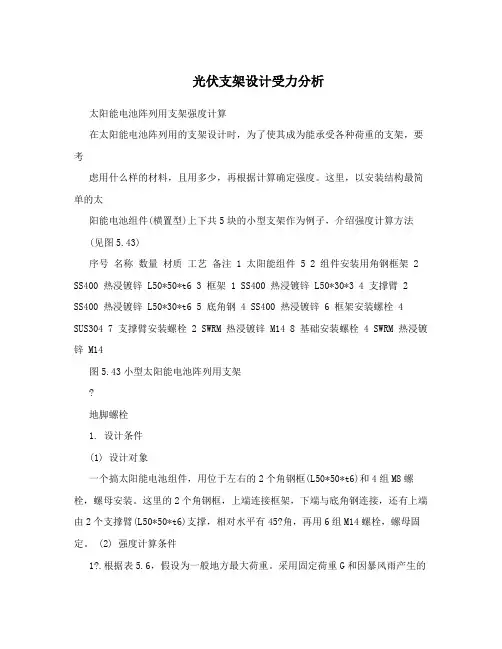

光伏支架设计受力分析

光伏支架设计受力分析太阳能电池阵列用支架强度计算在太阳能电池阵列用的支架设计时，为了使其成为能承受各种荷重的支架，要考虑用什么样的材料，且用多少，再根据计算确定强度。

这里，以安装结构最简单的太阳能电池组件(横置型)上下共5块的小型支架作为例子，介绍强度计算方法(见图5.43)序号名称数量材质工艺备注 1 太阳能组件 5 2 组件安装用角钢框架 2 SS400 热浸镀锌 L50*50*t6 3 框架 1 SS400 热浸镀锌 L50*30*3 4 支撑臂 2 SS400 热浸镀锌 L50*30*t6 5 底角钢 4 SS400 热浸镀锌 6 框架安装螺栓 4 SUS304 7 支撑臂安装螺栓 2 SWRM 热浸镀锌 M14 8 基础安装螺栓 4 SWRM 热浸镀锌 M14图5.43小型太阳能电池阵列用支架地脚螺栓1. 设计条件(1) 设计对象一个搞太阳能电池组件，用位于左右的2个角钢框(L50*50*t6)和4组M8螺栓，螺母安装。

这里的2个角钢框，上端连接框架，下端与底角钢连接，还有上端由2个支撑臂(L50*50*t6)支撑，相对水平有45?角，再用6组M14螺栓，螺母固定。

(2) 强度计算条件1?.根据表5.6，假设为一般地方最大荷重。

采用固定荷重G和因暴风雨产生的风压荷重W的短期复合荷重。

2?. 没有积雪的一般地区，最大风速设定60m/s。

2. 强度计算计算因从支架前面吹来(顺风)的风压及从支架后面吹来(逆风)的风压引起的材料的弯曲强度和弯曲量，支撑臂的压曲(压缩)以及拉伸强度，安装螺栓的强度等，并确认强度。

(1).结构材料角钢框及支撑臂采用L50*50*t6，因此截面二次力矩I和截面系数Z由热轧成型M钢的截面特性表(JIS G 3192)得到下面数值。

因为是等边直角型钢，取X轴，Y轴向的任何以方向都是同样的数值4 I=12.6cm M3 Z=3.55cm(2).假想荷重1 ?.固定荷重(G)组件质量G=5.5KG*5=27.5KG=269N M角钢框自重G=4.43KG/m*2.2m*2=19.5kg=191N K1框架自重G=1.36kg/m*1.0m=1.36kg=13N K2其他架构材料，防水接线箱，驱鸟棒等(G)=3kg=29N K3固定荷重G=269+191+13+29=502(N)2 ?风压荷重(W)。

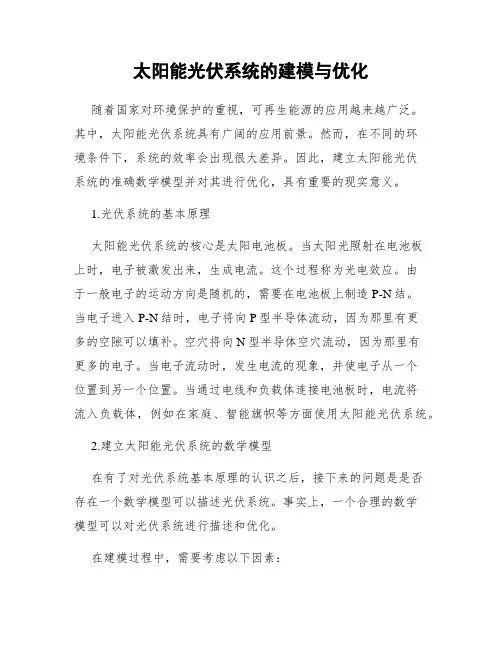

太阳能光伏系统的建模与优化

太阳能光伏系统的建模与优化随着国家对环境保护的重视，可再生能源的应用越来越广泛。

其中，太阳能光伏系统具有广阔的应用前景。

然而，在不同的环境条件下，系统的效率会出现很大差异。

因此，建立太阳能光伏系统的准确数学模型并对其进行优化，具有重要的现实意义。

1.光伏系统的基本原理太阳能光伏系统的核心是太阳电池板。

当太阳光照射在电池板上时，电子被激发出来，生成电流。

这个过程称为光电效应。

由于一般电子的运动方向是随机的，需要在电池板上制造P-N结。

当电子进入P-N结时，电子将向P型半导体流动，因为那里有更多的空隙可以填补。

空穴将向N型半导体空穴流动，因为那里有更多的电子。

当电子流动时，发生电流的现象，并使电子从一个位置到另一个位置。

当通过电线和负载体连接电池板时，电流将流入负载体，例如在家庭、智能旗帜等方面使用太阳能光伏系统。

2.建立太阳能光伏系统的数学模型在有了对光伏系统基本原理的认识之后，接下来的问题是是否存在一个数学模型可以描述光伏系统。

事实上，一个合理的数学模型可以对光伏系统进行描述和优化。

在建模过程中，需要考虑以下因素：(1)太阳辐射照度和温度变化等环境条件对系统的影响；(2)电池的特性，包括开路电压、最大功率点电压、短路电流等；(3)外接负载和电池之间的等效电路。

根据以上因素建立的数学模型可以使用以下公式表示。

I=Iph-I0(e^(qV/kT)-1)-V/R其中，I表示输出的电流，Iph表示光照强度对系统的电流。

I0表示电子在低温下的自发电荷，q表示电子的电量，V表示输出电压，k表示卡尔文常量，T表示温度，R为输出电阻。

3.太阳能光伏系统的优化对太阳能光伏系统进行优化是探索光伏技术使用提高效率。

在优化过程中，最常采用的方法是改变太阳能电池的特性参数来最大化输出功率。

一般来说，当温度和照度逐渐变化时，太阳能电池的特性参数也会发生变化。

因此，为保证系统能够在不同环境下实时运行，需要不断进行系统优化。

在对太阳能光伏系统进行优化时，应根据实际的应用需求和环境条件综合考虑。

太阳能光伏发电系统的建模分析及优化设计

太阳能光伏发电系统的建模分析及优化设计随着全球环境污染持续恶化和化石能源资源日益枯竭，新能源的利用与开发已经成为了一个发展趋势。

太阳能光伏发电系统，作为最为普及的一种新能源之一，具有可再生、无污染、低维护成本等优势。

如何对太阳能光伏发电系统的建模进行科学分析和优化设计，已经成为了一项非常重要的研究任务。

一、太阳能光伏发电系统概述太阳能光伏发电系统，主要由太阳能电池板、逆变器、变压器、电池组等组成，如下图所示：太阳能电池板是太阳光能直接转换为电能的部件，并能够输出电能。

太阳能电池板产生的电压和电流比较稳定，一般来说是直流电，并需要经过逆变器进行转换，才能变成交流电输出。

逆变器是太阳能光伏发电系统的核心部件，主要功能是将直流电转化为交流电，并且需要保证输出的电压和频率等参数与政府设置的标准接近。

二、太阳能光伏发电系统的建模分析太阳能光伏发电系统的建模分析，是指利用数学模型对系统进行描述和分析，从而得出电站的发电量、效率等参数。

目前，太阳能光伏发电系统建模方法主要有两种，即理论模型和经验模型。

1. 理论模型理论模型是以太阳能光伏发电的物理原理为基础，通过数学运算推导出太阳能电池板的光伏特性，从而得到电站的发电量、效率等参数。

理论模型主要包括二极管模型、理想二极管模型和单二极管模型等。

二极管模型是最常用的一种理论模型，它基于PN结的光伏效应和其他物理学原理建立。

模型中假设太阳能电池板是由大量串联的二极管排列组成的，每个二极管都有一定的开路电压和短路电流，可以通过电路法则计算出输出电压、电流等参数。

二极管模型的优点在于形成了完整的电路模型，能够计算出太阳能电池板的性能指标；缺点在于模型较为复杂，需要对多个参数进行确定，而且此模型很难准确代表太阳能电池板的动态行为。

理想二极管模型是在二极管模型的基础上，考虑到光照强度和温度等因素的影响，建立的更为完善的理论模型。

模型中假设太阳能电池板发生的光伏效应与理想二极管相同，能够有效描述太阳能电池板的特性和性能。

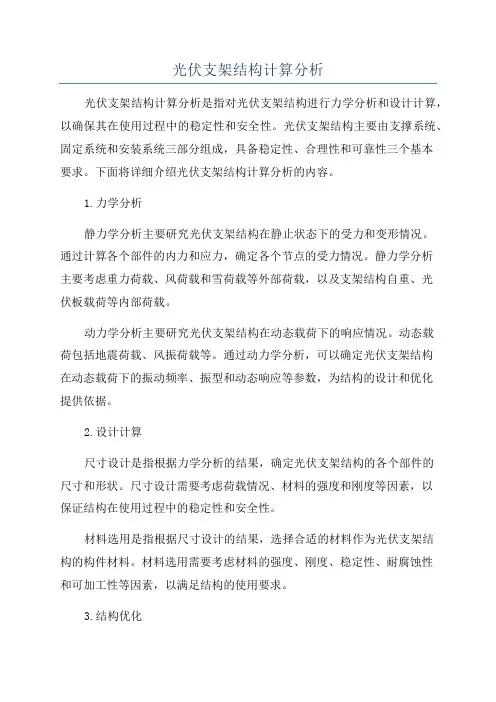

光伏支架结构计算分析

光伏支架结构计算分析光伏支架结构计算分析是指对光伏支架结构进行力学分析和设计计算，以确保其在使用过程中的稳定性和安全性。

光伏支架结构主要由支撑系统、固定系统和安装系统三部分组成，具备稳定性、合理性和可靠性三个基本要求。

下面将详细介绍光伏支架结构计算分析的内容。

1.力学分析静力学分析主要研究光伏支架结构在静止状态下的受力和变形情况。

通过计算各个部件的内力和应力，确定各个节点的受力情况。

静力学分析主要考虑重力荷载、风荷载和雪荷载等外部荷载，以及支架结构自重、光伏板载荷等内部荷载。

动力学分析主要研究光伏支架结构在动态载荷下的响应情况。

动态载荷包括地震荷载、风振荷载等。

通过动力学分析，可以确定光伏支架结构在动态载荷下的振动频率、振型和动态响应等参数，为结构的设计和优化提供依据。

2.设计计算尺寸设计是指根据力学分析的结果，确定光伏支架结构的各个部件的尺寸和形状。

尺寸设计需要考虑荷载情况、材料的强度和刚度等因素，以保证结构在使用过程中的稳定性和安全性。

材料选用是指根据尺寸设计的结果，选择合适的材料作为光伏支架结构的构件材料。

材料选用需要考虑材料的强度、刚度、稳定性、耐腐蚀性和可加工性等因素，以满足结构的使用要求。

3.结构优化结构优化主要包括形状优化和材料优化两个方面。

形状优化是指通过改变结构的形状和布置来优化结构的受力情况和变形情况，以提高结构的稳定性和安全性。

材料优化是指通过选择合适的材料，以提高结构的强度、刚度和耐腐蚀性，以满足结构的使用要求。

光伏支架结构计算分析的目的是通过确定支架结构的受力情况和变形情况，提供结构的设计依据和优化方案，以确保结构在使用过程中的稳定性和安全性。

通过合理设计和优化，可以提高光伏支架的使用寿命和经济效益，为光伏发电系统的运行提供可靠支持。

太阳能光伏组件的结构分析与优化设计

太阳能光伏组件的结构分析与优化设计太阳能光伏组件是利用太阳光转化为电能的装置，其结构的合理设计对光电转化效率起着重要作用。

本文将对太阳能光伏组件的结构进行分析，并提出优化设计的思路。

1. 基本结构分析太阳能光伏组件主要由太阳能电池片、电池片封装、玻璃覆盖层、背板、接线盒等组成。

其中，太阳能电池片是核心部件，通过光电效应将太阳能转化为电能。

电池片封装将电池片固定在支撑结构上，并起到保护作用。

玻璃覆盖层透明且具有抗紫外线功能，用于保护电池片和提高光的透射率。

背板是组件的基座，用于固定电池片和提供机械强度。

接线盒用于连接电池片和外部电路。

2. 结构优化设计思路为了提高太阳能光伏组件的效率和寿命，以下几个方面可以进行结构优化设计。

2.1 电池片封装电池片封装应具有良好的密封性和防湿性能，以保护电池片免受湿气、灰尘等污染物的侵害。

同时，封装材料还应具有良好的导热性能，以加速电池片的散热，提高光电转化效率。

优化设计可以结合先进的封装材料和工艺，采用双面玻璃封装或多层封装结构，以提高效率并降低光衰减。

2.2 玻璃覆盖层为了提高光的透射率，玻璃覆盖层的折射率应与光伏材料相匹配，并具有较低的自由载流子吸收率。

此外，玻璃覆盖层还应具有抗紫外线、耐高温和防反射功能，以克服光的反射和吸收对效率的影响。

优化设计可以使用具有低反射涂层的高透明度玻璃，以提高透射率，并加入抗紫外线材料提高使用寿命。

2.3 背板设计背板在保证组件整体结构强度的基础上，应降低对太阳能光的阻挡和吸收。

传统的背板材料如铝板常常会因为导热性差、热膨胀系数不匹配等问题导致光伏组件效率下降。

优化设计可以使用导热性能较好的背板材料，如铜板或铝硅合金材料，以提高背板的导热性能并降低温度梯度，从而提高效率。

2.4 接线盒设计接线盒在连接电池片和外部电路的同时，还要具备防水、耐高温、耐侵蚀等性能，以确保组件长期稳定运行。

优化设计可以选用耐高温材料制作接线盒，并采用密封设计，以提高接线盒的防水性能。

光伏电站结构优化设计和性能分析

光伏电站结构优化设计和性能分析随着全球能源消耗的日益增长，传统化石燃料的限制和环境污染问题也越来越引起人们的关注。

同时，太阳能作为一种清洁可再生能源，已经成为未来能源发展的趋势之一。

光伏电站作为太阳能利用的重要手段，其结构优化设计和性能分析显得尤为重要。

一、光伏电站的结构优化设计光伏电站的结构优化设计主要涉及到基础、支架、组件等方面。

其中，基础是光伏电站最基础的组成部分，其设计直接关系到光伏电站的承载能力和可靠性。

目前，光伏电站基础主要包括浅基础和深基础两种类型。

在设计浅基础时，需要考虑地基承载能力、基础面积和基础深度等因素，以确保基础安全可靠。

而在设计深基础时，需要考虑地下水位、土壤性质等因素，以实现对光伏电站的有效支撑。

除了基础之外，支架也是光伏电站的重要组成部分，支架的结构设计直接影响到光伏组件的使用寿命和发电效率。

目前，支架主要分为单轴追踪支架和固定式支架两种类型。

在设计单轴追踪支架时，需要考虑光伏组件的位置和季节变化，以最大限度地提高光伏组件的发电效果。

而在设计固定式支架时，需要考虑不同地区的风雪等天气因素，以确保光伏组件的使用寿命和稳定性。

组件是光伏电站的核心，其设计和制造直接影响到电站的发电效率和产能。

目前，组件主要分为单晶硅、多晶硅、CdTe和CIGS等类型。

在设计组件时，需要考虑材料的光电转换效率、可靠性、稳定性和耐久性等因素。

同时，还需要考虑组件在安装和使用过程中的光阴极效应、温度系数和热损耗等因素，以确保组件的最大发电效率。

二、光伏电站的性能分析光伏电站的性能分析主要涉及到电站的发电量、效率和稳定性等方面。

其中，电站的发电量是衡量电站功率大小的重要指标，其大小直接影响电站的收益。

在分析电站的发电量时，需要考虑气象因素、地理位置和组件性能等因素。

同时，还需要对光伏电站的损耗因素进行分析，如光线损失、温度热损失和线路电阻损失等，以寻找优化电站性能的可能途径。

除了发电量之外，电站效率也是电站性能的关键指标之一。

太阳能光伏板转向机构的设计与控制

太阳能光伏板转向机构的设计与控制太阳能光伏板是一种利用光能转化为电能的装置，它的转向机构是至关重要的一部分。

转向机构的设计与控制直接影响着太阳能光伏板的效率和使用寿命。

本文将从机构设计和控制两个方面来探讨太阳能光伏板转向机构的优化和改进。

一、机构设计太阳能光伏板的转向机构主要包括框架结构和转向驱动装置。

首先要考虑的是框架结构的稳定性和轻量化。

使用轻质材料如铝合金可以减少结构重量，降低能耗和材料成本。

其次，在保证结构稳定性的前提下，应注重机构的紧凑性和便于维护性。

合理的结构设计可以减少材料和能量的浪费，同时便于后期检修和维护。

此外，对太阳能光伏板转向驱动装置的选择也需要进行细致考虑。

传统的驱动机构常采用机械传动方式，如齿轮、链条等，但存在摩擦损耗和传动误差的问题。

而新型的电动机和液压系统则具有更高的精度和可靠性。

因此，在设计转向机构时，可以考虑采用电动机驱动和液压系统，以提高转向精度和效率。

二、控制方法太阳能光伏板的转向控制主要包括定时控制和自动控制两种方式。

定时控制是指通过预设的时间来控制光伏板的转向，比如根据太阳的升起和落下时间来进行转向操作。

这种控制方法简单直接，但对于变化的天候和季节变化，效果并不理想。

相比之下，自动控制是一种更为高级的控制方式。

自动控制可以通过感应器来监测太阳的位置和光照强度，从而实时调整光伏板的转向角度。

这种控制方法能够更好地适应不同的环境变化，提高光伏板的发电效率。

同时，自动控制还可以通过数据采集和分析来优化转向机构的运行，提前预防故障和降低维护成本。

另外，考虑到太阳能光伏板的安全性和稳定性，还可以加入一些保护措施。

比如，设置限位开关和防风装置，以避免超载和恶劣天气对转向机构的影响。

同时，还可以利用传感器监测太阳能光伏板的温度和湿度，及时发现并解决潜在故障，延长光伏板的使用寿命。

结语本文综述了太阳能光伏板转向机构的设计与控制方法。

从机构设计的角度上来看，框架结构的稳定性和轻量化是优化的关键。

太阳能光伏发电系统建模与分析

太阳能光伏发电系统建模与分析第一章引言太阳能光伏发电是一种新型的能源利用方式，其优点在于环保、可再生、安全等方面，具有非常广泛的应用前景。

为了更好地利用太阳能发电，建模与分析成为必要的工作。

本文将介绍太阳能光伏发电系统建模与分析的相关内容。

第二章系统组成太阳能光伏发电系统由太阳能电池板、逆变器、电池组、控制系统等组成。

其中太阳能电池板是最主要的组成部分，它将太阳能转换为电能。

逆变器可以将电能转换为交流电，同时还可以实现对电能的调整和存储。

电池组是为了补充不稳定的发电系统所需的能量，使电能的不稳定性降至最低。

控制系统是为了控制太阳能光伏发电系统的运行和保护。

第三章系统建模1. 太阳能电池板建模太阳能电池板的特性分为两类：电性能和光性能。

电性能指电池板的IV特性曲线，包括开路电压、短路电流、最大功率点等；光性能包括反射率、透过率、吸收率等。

太阳能电池板可以通过建模来进行分析，建模方法有参数模型和等效电路模型等。

2. 逆变器建模逆变器的建模是建立其输出电压和负载的关系。

一般采用输出电压对负载电流的控制模式，即输出电压和负载电流互相影响。

逆变器的建模方法有经验模型、物理模型和动态模型等。

3. 控制系统建模控制系统的建模用于控制太阳能光伏发电系统的运行和保护。

对于上市的太阳能光伏发电设备，控制系统一般采用模糊控制方法，构造其控制规则库，实现对系统的控制和保护。

第四章系统分析1. 太阳能光伏发电系统的组装模拟太阳能光伏发电系统的组装模拟可以通过MATLAB/Simulink 进行模拟。

系统的模拟有助于分析其工作原理，包括太阳能电池板的转换效率、逆变器的逆变效率、电池组的电池容量等参数。

此外，系统的模拟还允许进行不同参数的敏感性分析，对系统的影响进行研究。

2. 太阳能光伏发电系统的性能评估太阳能光伏发电系统的性能评估是指对系统的发电性能进行测试和评估。

这个过程是通过对系统的参数、功率输出、性能等指标的跟踪和记录来完成的。

太阳能光伏系统的稳态分析和优化设计

太阳能光伏系统的稳态分析和优化设计太阳能光伏系统依靠太阳能辐射转化为电能，是一种高效、可再生的能源。

但是，在使用过程中，系统的稳定性和效率是需要考虑的关键问题。

本文将介绍太阳能光伏系统的稳态分析和优化设计方法，以期提高系统性能和可靠性。

1. 太阳能光伏系统的组成太阳能光伏系统主要由太阳能电池板、充电控制器、蓄电池、逆变器和负载组成。

其中，太阳能电池板是系统的“心脏”，其产生的直流电经过充电控制器充电到蓄电池中，再通过逆变器将直流电转化为交流电，以供负载使用。

2. 太阳能光伏系统的稳态分析太阳能光伏系统的稳态分析是指系统在稳定工作状态下的电路参数计算和分析。

常用的参数有电池组的额定电压、电流和容量，太阳能电池板的额定功率、峰值功率和Open-Circuit Voltage（开路电压）、Short-Circuit Current（短路电流）等。

在确定系统参数后，还需进行系统的电路连通测试。

主要是检测太阳能电池板、充电控制器、蓄电池、逆变器及负载之间的电气连通情况，以确保系统的正常运行。

另外，太阳能光伏系统还需考虑到环境因素对系统的影响。

例如，太阳能电池板的安装位置、面积、倾斜角度和太阳辐射强度等因素都会影响系统的发电效率。

因此，在进行稳态分析时，需注意系统设计与安装所处的环境条件。

3. 太阳能光伏系统的优化设计太阳能光伏系统的优化设计是指在满足系统稳定性和工作要求的基础上，通过合理的设计和配置，提高太阳能电池板发电效率和系统的整体效率，以实现最大化能源利用。

优化设计方法主要有以下几种：（1）优化太阳能电池板的选择。

太阳能电池板的类型、面积、转换效率等都会影响系统的性能。

因此，在选择太阳能电池板时，需根据实际需求对其进行评估、比较和选择。

（2）优化逆变器的配置。

逆变器是将直流电转换为交流电的关键组件。

在配置逆变器时，需根据系统负载的类型、功率等因素进行选择，以确保系统能够正常运行。

（3）优化负载的使用方式。

光伏斜屋顶支撑结构计算及构型优化设计

光伏斜屋顶支撑结构计算及构型优化设计随着可再生能源的重要性日益凸显，光伏发电作为一种清洁、可持续的能源形式在世界范围内得到广泛应用。

而光伏斜屋顶支撑结构作为光伏发电项目的重要组成部分，其计算和设计对于光伏发电系统的高效运行至关重要。

本文将以光伏斜屋顶支撑结构的计算与构型优化设计为主题，探讨其相关内容。

一、计算方法光伏斜屋顶支撑结构的计算主要包括静力学计算和动力学计算两个方面。

1.1 静力学计算静力学计算是光伏斜屋顶支撑结构设计的基础，其目的是确保结构在正常工作状态下能够安全稳定。

静力学计算包括风荷载计算、雪荷载计算和自重计算等。

风荷载计算是光伏斜屋顶支撑结构设计中非常重要的一项计算内容。

根据区域的风速和设计标准，采用相应的风荷载计算公式进行计算，考虑局部风压系数以及光伏板和支撑结构之间的相互作用。

雪荷载计算是在寒冷地区必不可少的计算内容。

根据该地区的最大雪压和设计标准，计算光伏斜屋顶支撑结构在受雪荷载时的承载能力，并结合实际情况进行优化设计。

自重计算是光伏斜屋顶支撑结构设计的基础，其目的是确定结构自身的重量，以及支撑结构所需的强度和刚度。

根据材料的密度和构件重量，计算光伏斜屋顶支撑结构的自重，以此为基础进行后续的强度计算。

1.2 动力学计算动力学计算是光伏斜屋顶支撑结构设计中的关键一环，其目的是对结构在地震或其他外力作用下的响应进行分析。

动力学计算的主要内容包括地震荷载计算和动力响应分析。

地震荷载计算是根据地震动力学理论和设计规范，计算光伏斜屋顶支撑结构在地震作用下的最大加速度、速度和位移。

通过考虑地震波的性质和结构的特点，确定结构的抗震性能，以保证光伏斜屋顶支撑结构在地震发生时的安全稳定。

动力响应分析是对光伏斜屋顶支撑结构在各种外力作用下的动态响应进行分析。

通过建立结构的数学模型，运用动力学分析原理，得到结构在动态荷载下的加速度、速度和位移等响应参数，为结构的优化设计提供依据。

二、构型优化设计光伏斜屋顶支撑结构的构型优化设计是提高光伏发电系统效率和稳定性的重要手段。

光伏斜屋顶结构安全设计计算与评价

光伏斜屋顶结构安全设计计算与评价随着可再生能源的快速发展，太阳能光伏发电作为一种清洁、可持续的能源形式广受关注。

光伏斜屋顶作为一种常见的光伏发电设施安装形式之一，其结构安全设计计算与评价至关重要。

本文将从几个方面论述光伏斜屋顶结构安全设计计算与评价的方法和要点。

一、光伏斜屋顶结构设计要点在进行光伏斜屋顶结构设计时，需要考虑以下几个要点：1. 荷载计算光伏斜屋顶的设计荷载主要包括自重、风荷载和雪荷载。

自重是指光伏组件自身的重量，在光伏斜屋顶的结构计算中需要考虑。

风荷载是指风对光伏组件造成的压力，需要考虑地理位置、风速、风向等因素。

雪荷载是指雪对光伏斜屋顶的压力，需要考虑地理位置、降雪量等因素。

2. 结构设计光伏斜屋顶的结构设计包括支撑结构的选取和布局、连接件的设计以及材料的选择等。

支撑结构的选取需要考虑光伏组件的布局和安装方式，确保能够承受各类荷载。

连接件的设计需要满足强度和可靠性的要求。

材料的选择需要考虑材料的耐候性、抗腐蚀性和强度等指标。

二、光伏斜屋顶结构安全设计计算进行光伏斜屋顶结构安全设计计算时，需要采用相关标准和规范，并结合具体的工程参数进行计算。

1. 荷载计算根据国家相关标准和规范，可以确定光伏斜屋顶结构设计所需的荷载值。

通过对自重、风荷载和雪荷载进行计算和分析，可以得出荷载作用于结构上的力和力矩。

2. 结构分析结构分析是光伏斜屋顶结构安全设计的重要环节。

通过有限元分析等方法，对结构进行静力分析和动力分析，从而评估结构的受力情况和稳定性。

同时，还需要考虑结构的安全储备系数，确保结构的安全性。

三、光伏斜屋顶结构评价对光伏斜屋顶结构进行评价是为了验证其设计的可行性和有效性。

1. 稳定性评价结构稳定性评价是通过对光伏斜屋顶结构进行静力分析、动力分析等，评估结构的稳定性和受力情况是否符合设计要求。

2. 安全性评价结构安全性评价是通过对光伏斜屋顶结构进行荷载计算和结构分析，检验结构是否能够承受设计荷载，保证其在使用寿命内不发生结构破坏或损坏。

太阳能电池板在斜屋顶安装的结构力学分析

太阳能电池板在斜屋顶安装的结构力学分析斜屋顶是一种常见的建筑形式，而太阳能电池板则是目前广泛应用于可再生能源领域的设备。

然而，在斜屋顶安装太阳能电池板时，我们需要考虑到结构力学因素，以确保安装的稳定性和安全性。

本文将对太阳能电池板在斜屋顶安装的结构力学进行分析，并提供相关建议。

1. 斜屋顶的特点斜屋顶通常由屋梁、檩条和屋面构成。

它的形状和结构会对太阳能电池板的安装方式和结构力学产生影响。

在安装太阳能电池板前，我们需要先了解斜屋顶的结构特点，以便做出合理的安装设计。

2. 受力分析太阳能电池板在斜屋顶上会承受多种受力，如重力载荷、风荷载和雪荷载等。

我们需要对这些受力进行分析，以确定电池板的安装方式和结构强度。

2.1 重力载荷重力载荷是指太阳能电池板本身的重量。

在斜屋顶上安装时，电池板的重力需要通过支撑结构传递至屋顶结构上。

我们需要计算重力载荷在斜屋顶上的分布情况，合理设计支撑结构以承受重力载荷。

2.2 风荷载风荷载是太阳能电池板在风吹过程中所受到的压力。

在斜屋顶上安装的电池板会受到侧风的作用，加大了受力的复杂性。

我们需要计算电池板在斜屋顶上所受到的最大风荷载，并根据设计要求选择合适的支撑结构和连接方式。

2.3 雪荷载在寒冷的地区，斜屋顶上可能积累大量的雪。

这将对电池板的安装造成额外的负荷。

我们需要考虑斜屋顶所能承受的最大雪荷载，并确保电池板的安装结构能够在雪的压力下保持稳定。

3. 安装设计在结构力学分析的基础上，我们可以进行太阳能电池板在斜屋顶上的安装设计。

安装设计应包括以下几个方面：3.1 电池板支撑结构根据重力载荷、风荷载和雪荷载的受力情况，我们需要设计合适的支撑结构。

支撑结构的材料选择和连接方式应能够承受受力的复杂性，确保太阳能电池板的稳定安装。

3.2 安装角度斜屋顶的角度与太阳能电池板的安装角度直接相关。

我们需要根据太阳能电池板的工作原理和斜屋顶的角度确定最佳安装角度。

合理的安装角度可提高电池板的能量产出效率。

工程力学在太阳能设备设计中的应用

工程力学在太阳能设备设计中的应用太阳能作为一种清洁、可再生的能源，受到越来越多人的关注和应用。

在太阳能设备的设计过程中，工程力学起着至关重要的作用。

本文将探讨工程力学在太阳能设备设计中的应用。

第一部分：应力分析工程力学的基本原理和方法在太阳能设备的应力分析中起着重要的作用。

太阳能设备通常由太阳能电池板、支架和连接元件等组成，其中太阳能电池板是最核心的组件。

在光照和温度变化的作用下，太阳能电池板会发生热胀冷缩，从而引起应力和变形。

通过工程力学的方法，可以对太阳能电池板的应力分布进行有限元分析。

有限元分析可以模拟太阳能电池板在不同的温度和载荷条件下的应力响应，以便设计出更加可靠和稳定的太阳能设备。

此外，通过应力分析，还可以确定太阳能电池板的最佳材料和厚度，以提高其抗风载能力和寿命。

第二部分：振动分析太阳能设备在运行过程中会产生振动，这可能导致设备的故障和损坏。

工程力学中的振动分析方法可以帮助工程师预测太阳能设备在不同工况下的振动响应，并设计出抑制振动的措施。

通过模态分析，可以确定太阳能设备的固有频率和模态形态，以避免共振现象的发生。

此外，通过振动分析，还可以确定太阳能设备在各种激励载荷下的振动幅值和变形情况，从而避免太阳能设备的疲劳破坏。

第三部分：负荷分析工程力学的负荷分析方法可以帮助工程师计算太阳能设备受到的外部载荷，并确定设备的结构强度和稳定性。

在太阳能设备设计中，考虑到太阳能电池板所承受的自重、风载和雪载等外部载荷是至关重要的。

通过负荷分析，可以预测并优化太阳能设备的承载能力和抗风性能。

在设计太阳能电池板的支撑结构时，工程力学的负荷分析可以帮助确定支撑结构的尺寸和形状，以满足设计要求并确保设备的安全性。

第四部分：疲劳分析太阳能设备往往需要长时间运行，而长时间的运行会导致设备的疲劳破坏。

工程力学中的疲劳分析方法可以帮助工程师评估太阳能设备的疲劳寿命，并设计出更加可靠的设备。

通过应力变形分析和疲劳裂纹扩展分析，可以预测太阳能设备在不同工况下的疲劳寿命，从而确定设备的使用年限和维修周期。

基于ANSYS的太阳能板框架的强度分析

太阳能板框架的强度分析
1.概述：
本文采用ANSYS软件对太阳能板框架结构进行了有限元强度分析，分析讨论了太阳能板框架在指定载荷工况下的应力和变形状态，最终结果表明结构满足设计的强度要求。

2.有限元模型：
采用三维软件建立太阳能及其框架的几何模型，然后导入至有限元软件ANSYS中，如下图所示。

图1 整体几何模型
图1b 框架几何
其中太阳能框架结构材料为6063T5，其弹性模量为6.9e10Pa，泊松比为0.33，其中太阳能的材料简化为玻璃材料，其弹性模量取为5.5e10，泊松比为0.25，本文主要分析太阳能板框架的强度情况，所以对其中的太阳能做了材料简化。

对结构进行网格划分，有限元模型如下图所示，其中框架结构为主要研究对象，所以对框架结构的网格进行了加密处理。

最终网格总数为663091，节点总数为187173。

图2 有限元网格模型
图3 局部网格模型视图
3.载荷约束：
为模拟真实情况，分别对太阳能板进行正反面加载，其中正面加载5400Pa，反面加载2400Pa，在横梁支架处模拟固定约束，如下图所示。

图4 载荷约束情况
4.计算结果：
通过ANSYS分析，最终框架结构的位移云图和应力云图分别如下所示。

图5 框架结构的变形云图
图6 框架结构的应力云图
图7 最大应力局部视图
综上，框架结构的最大等效应力为123.05MPa，最大位置在图6所示的Max标志处，结构材料屈服极限为175MPa，框架结构的安全系数为175/135.35=1.42>1，所以结构满足强度要求。

光伏斜屋顶结构设计计算与分析

光伏斜屋顶结构设计计算与分析随着全球可再生能源的需求日益增长，光伏发电作为一种清洁、可持续的能源形式得到了广泛的关注和应用。

光伏斜屋顶结构作为光伏发电系统中重要的组成部分，其设计计算与分析显得尤为重要。

本文将围绕光伏斜屋顶结构的设计、计算与分析进行探讨，以期为相关领域的研究和应用提供参考。

一、结构设计光伏斜屋顶结构设计的目标是保证光伏组件的稳定性和安全性。

首先，我们需考虑光伏组件所受到的风压力和雪压力等外部荷载；其次，还需考虑光伏组件与支架之间的固定方式；最后，要保证光伏组件的安装方式能够最大程度地接受周围环境的光照。

在设计过程中，建筑物的结构特性应得到充分考虑。

根据倾角和方位角，我们可以采用最佳的倾斜角度和方位角来确定光伏组件的布局。

此外，还需合理选择支撑材料以及考虑光伏组件与建筑物本身的相互影响。

二、结构计算针对光伏斜屋顶结构的计算，我们主要关注以下几个方面：支架的稳定性和抗风能力、光伏组件的抗风压力、基础设计和结构强度等。

1. 支架的稳定性和抗风能力支架作为光伏斜屋顶结构的基础，其稳定性非常重要。

我们需要对支架的受力情况进行分析，包括支架的承载能力、弯曲刚度和抗倾覆能力等。

同时，还需考虑支架的抗风能力，防止风力对光伏组件产生影响。

2. 光伏组件的抗风压力光伏组件一般采用钢化玻璃作为外罩，其抗风压力应满足相关标准要求。

为了保证光伏组件在风力作用下的稳定性，我们需要计算风压力及其作用点的位置，并根据光伏组件的尺寸和形状来确定抗风压力的设计值。

3. 基础设计与结构强度针对光伏斜屋顶结构的基础设计，我们需要考虑地基荷载、基础材料和基础形式等因素。

由于不同地区的地质条件和环境情况各异，因此基础设计需根据具体情况进行合理选择。

此外，还需对结构的承载能力、刚度和稳定性进行计算和验证，以确保结构的安全性和可靠性。

三、结构分析光伏斜屋顶结构的分析主要包括静力分析和动力分析两个方面。

1. 静力分析通过静力分析，我们可以计算光伏斜屋顶结构在各种荷载情况下的应力、位移和变形情况。

光伏组件受力分析

光伏组件受⼒分析太阳能阵列基础受⼒计算：已知资料：1最⼤风速 V=125Km/h=34.7m/s2电池⽅阵⾃重(⼀组) G1=24（块）×19Kg/块×9.8N/Kg/1000=4.46KN3电池板固定杆总重G2=1.37KN456电池板⾯积F=(1.482m×0.992m)×24 = 35.28m27太阳能⽅阵横截⾯长度 L =1.5m8太阳能⽅阵与地⾯的夹⾓（电池⽅阵倾⾓）α=351Fwb：=γγQ[(0.5ΡCV2)](Wbi×Hbi)/1000式中：Fwb-------电池板所受的风载。

γ0γQ-----γ0为结构重要性系数，取为1.0; γQ为可变荷载分项系数，采⽤1.4。

Ρ----空⽓密度，⼀般取1.2258N*S2*m-4。

C-----风⼒系数1.2n-----电池板数量。

Wbi-----电池板宽度，m。

Hbi------电池板长度,m。

V----风速，36m/s。

Fwb=1.0×1.4×(0.5×1.2258×1.2×34.72)(0.992×1.482)×24×Sina350/1000=26.9KN当为左风时(见右图):∑MB =1.696·P－0.75·G+1.5·NA=0NA =(0.75·G－1.696·P)/1.5=－15.57kN∑MA=3.97·P+1.2·G+2.4·NB=0NB=－(3.97·P+1.2·G)/2.4= －(3.97×9.42+1.2×2.43) /2.4=－20.03KN由于电池板⽀架基础设有10个基脚,故每个基础承受的⼒如下: NA=15.57/10=1.557kN (⽅向向上) NB=20.03/10=2.003kN (⽅向向下)当为右风时(见右图):∑MB=1.696·P+0.75·G-1.5·NA=0NA=20.03∑MA=1.696·P-0.75·G-1.5·NB=0NB= 1.696·P-0.75·G-1.5·NB=15.57由于电池板⽀架基础设有10个基脚,故每个基础承受的⼒如下: NA= 20.03/10=2.003kN (⽅向向下) NB=15.57/10=1.557kN (⽅向向上)电池板⾃重和电池板固定杆总重G3= G1+ G2=5.83KN ⼀、⽀撑杆稳定性校核先以电池板固定杆为研究对象，受⼒分析如图所⽰。
