常用电气元件及选型依据
常用电器元件选型
常用电器元件选型在选择常用电器元件时需要考虑以下几个方面：1.工作电压：在选型时需要确认元件能够承受的最大工作电压，同时需要确定实际工作中的电压范围。
2.工作电流：需要确定电路中的电流，以保证元件能够承受电路中的电流，尽量使元件工作在额定电流以下。
3.功率：元件的功率不宜过小，应能够承受电路中的功率，同时应注意元件自身的散热问题。
4.精度和频率响应：在一些需要高精度、高频率响应的电路中需要选择能够满足要求的元件。
5.温度特性：元件的性能随着温度变化而变化，需要确认元件能够在实际工作环境中正常工作。
常用电器元件的选型如下：1.电阻电阻是电路中最基本的元件之一，用于阻止电流通过，降低电压等。
选型时需要根据电阻值、精度、耐功率和温度系数等指标进行选择。
2.电容电容用于储存电荷，用于调整电路中的频率响应等。
选型时需要考虑电容值、耐压和容差等指标。
3.电感电感用于储存能量和抵抗电流变化。
选型时需要考虑电感值、耐电流和Q值等指标。
4.二极管二极管具有单向导通性，用于将交流信号转化为直流信号等。
选型时需要考虑额定电压、额定电流、正向压降和反向电压。
5.晶体管晶体管是一种具有放大作用的半导体元件，广泛用于放大、开关等电路中。
选型时需要考虑正向电压和最大电流等指标。
6.放大器放大器可将电路中的信号增大，用于音频、射频等应用中。
选型时需要考虑增益、输入和输出阻抗等指标。
7.开关开关用于控制电路中电流的通断，如继电器、MOS管、IGBT等。
选型时需要考虑额定电压、最大电流和速度等指标。
8.传感器传感器可将物理量转换为电信号输出，如温度传感器、压力传感器、光敏传感器等。
选型时需要考虑测量范围、输出信号和精度等指标。
9.电源电源用于为电路提供稳定的工作电压，如稳压器、开关电源等。
选型时需要考虑输入电压、输出电压和最大输出电流等指标。
以上是常用电器元件选型的基本原则和常用元件的选型指标，需要根据具体应用场景进行选型。

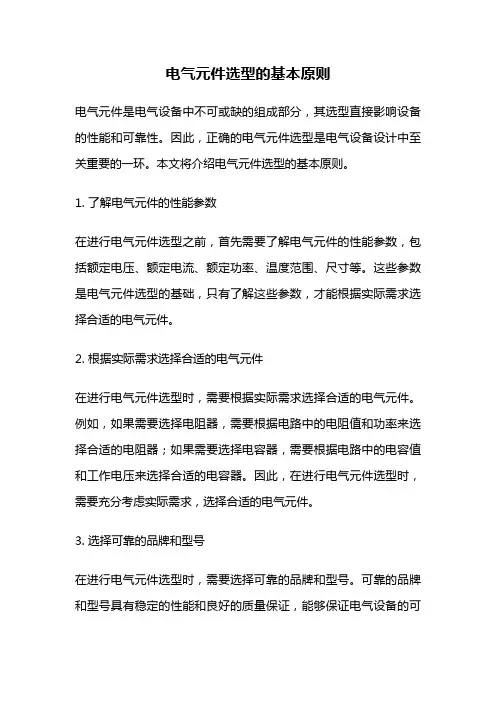

电气元件选型的基本原则
电气元件选型的基本原则电气元件是电气设备中不可或缺的组成部分，其选型直接影响设备的性能和可靠性。
因此，正确的电气元件选型是电气设备设计中至关重要的一环。
本文将介绍电气元件选型的基本原则。
1. 了解电气元件的性能参数在进行电气元件选型之前，首先需要了解电气元件的性能参数，包括额定电压、额定电流、额定功率、温度范围、尺寸等。
这些参数是电气元件选型的基础，只有了解这些参数，才能根据实际需求选择合适的电气元件。
2. 根据实际需求选择合适的电气元件在进行电气元件选型时，需要根据实际需求选择合适的电气元件。
例如，如果需要选择电阻器，需要根据电路中的电阻值和功率来选择合适的电阻器；如果需要选择电容器，需要根据电路中的电容值和工作电压来选择合适的电容器。
因此，在进行电气元件选型时，需要充分考虑实际需求，选择合适的电气元件。
3. 选择可靠的品牌和型号在进行电气元件选型时，需要选择可靠的品牌和型号。
可靠的品牌和型号具有稳定的性能和良好的质量保证，能够保证电气设备的可靠性和稳定性。
因此，在进行电气元件选型时，需要选择可靠的品牌和型号。
4. 考虑环境因素在进行电气元件选型时，需要考虑环境因素。
例如，如果电气设备需要在高温环境下工作，需要选择能够在高温环境下正常工作的电气元件；如果电气设备需要在潮湿环境下工作，需要选择能够防潮的电气元件。
因此，在进行电气元件选型时，需要充分考虑环境因素。
5. 考虑成本因素在进行电气元件选型时，需要考虑成本因素。
虽然高性能的电气元件能够提高电气设备的性能和可靠性，但是成本也相对较高。
因此，在进行电气元件选型时，需要在保证性能和可靠性的前提下，尽可能降低成本。
6. 进行实验验证在进行电气元件选型之后，需要进行实验验证。
实验验证能够验证电气元件的性能和可靠性，发现问题并进行改进。
因此，在进行电气元件选型之后，需要进行实验验证，以保证电气设备的性能和可靠性。
电气元件选型是电气设备设计中至关重要的一环。
主要电气选型及参数说明
主要电气选型及参数说明
电气设备的选型是发电厂和变电所设计中的重要环节，需要确保供配电的安全可靠，同时追求技术的先进性和经济的合理性。
以下是电气设备选型及参数说明：
1. 高压电气设备选择的一般条件：
按正常工作条件选择：包括额定电压、最高工作电压、额定电流、频率、开断电流等。
按短路条件校验：包括动稳定和热稳定校验。
按环境工作条件选择：如温度、湿度、海拔等。
2. 三相交流电动机的额定电流计算：
经验公式：在380V电压下，额定电流=功率2。
理论公式：P=UI cosφ，其中cosφ为功率因数，一般取。
3. 交流接触器的选型：主触点额定电流一般为电动机额定电流的1到倍，通常选择倍的电动机额定电流。
4. 热继电器的选型：整定电流为倍的电动机额定电流。
5. 空气开关的选型：
额定电压必须大于等于线路额定电压。
额定电流和过电流脱扣器的额定电流（整定电流）大于等于线路计算负荷电流。
6. 其他注意事项：
根据装置地点、使用条件、检修和运行等要求，对电气设备进行种类和型式的选择。
当环境条件（如气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度）超过一般电气设备使用条件时，应采取相应措施。
总的来说，电气设备的选型是一个复杂的过程，需要考虑多种因素，包括设备的工作条件、环境条件以及经济和技术要求等。
因此，在进行电气设备的选型时，建议咨询专业的电气工程师或相关专家进行评估和选择。
电气元件选型
电气元件选型
1.接触器
（1）无感或微感负载，接触器按负载的额定电流来选
（2）鼠笼式电动机接触器额定电流应大于电动机额定电流的1.3倍即de e I I 3.1≥
（3）反复短时工作且坏境较差的，则适当降低容量使用。
2.低压断路器
（1）低压断路器的电流≥线路的计算电流（按1.3倍的电动机额定电流来计算）
（2）短延时或瞬时动作的脱扣器的整定电流m de I k I ≥（image 为电动机的启动电流）。
K=1.7-2 S
T S T 02.002.0>< K=1.35 （3）长延时脱扣器的整定电流de zd I I ≥
3.热继电器的选择
（1）类型 三角形-选带断相保护的FR
电动机接法
星形-可选也可不选带断相保护的FR
（2）电流选择-M FR I I ≥
（3）整定选择-整定电流=电动机额定电流
4.功率电流速算
三相电机-------2A/KW
三相电热设备----1.5A/KW
单相220V----------4.5A/KW
单相380V-----------2.5A/KW
5.导线电流估算
2.5以下乘以9，往上减一顺号走
35乘3.5，双双成组减点5
条件有变加折算，高温九折铜升级
穿管根数二三四，八七六折满载流。
电气工程中的电子元件规范要求与选型指南
电气工程中的电子元件规范要求与选型指南电子元件是电气工程中不可或缺的一部分，其质量和性能直接影响到电气设备的工作效果和可靠性。
为了确保电气工程的顺利进行，合适的规范要求和选型指南是必不可少的。
本文将介绍电气工程中电子元件的规范要求和选型指南，以帮助工程师更好地进行元件选择和设计。
一、电子元件规范要求1. 电子元件的标准化要求为了确保电子元件的互换性和通用性，各种元件需要符合一定的标准化要求。
例如，常用的二极管符号必须遵循国际电工委员会（IEC）的标准规定，这样在不同厂家的元件中，相同的符号代表相同的功能，方便工程师进行选型和替换。
同时，元件的封装也需要符合一定的标准，以便与电路板和其他元件进行连接。
例如，表面贴装元件（SMD）的标准化尺寸和引脚排布，使得元件可以方便地焊接到电路板上，提高生产效率。
2. 电子元件的可靠性要求在电气工程中，电子元件的可靠性是至关重要的。
工程师在选型时需要考虑元件的寿命和工作环境，以确保设备的长期稳定运行。
元件的可靠性要求包括工作温度范围、耐电压、耐电流等参数。
例如，如果元件需要在高温环境下工作，选型时需要选择耐高温的元件，以避免因过热造成元件损坏。
此外，一些元件还需要符合特定的可靠性认证标准，如国际电工委员会IEC第60068系列标准，这些标准规定了元件在各种不同环境条件下的可靠性要求。
3. 电子元件的安全要求电气工程中的电子元件还需要满足一定的安全要求，以避免因元件故障导致的安全事故和人员伤害。
例如，一些元件需要通过安全认证，如欧洲联盟的CE认证和美国的UL认证，这些认证要求元件符合一系列的安全标准，包括电气安全、防火阻燃等要求。
此外，一些具有防水、防尘等特殊要求的元件也需要满足相关的防护等级，以适应各种特殊环境下的应用。
二、电子元件选型指南1. 根据电路要求选择合适的元件在电气工程中，工程师需要根据电路的需求来选择合适的电子元件。
例如，如果电路中需要一个放大功能的元件，可以选择三极管或运放芯片；如果需要一个稳压功能的元件，可以选择稳压二极管或集成稳压芯片。
电气部件的选型标准
电气部件的选型标准在选择电气部件时，需要考虑多个方面以确保其适用性和安全性。
以下是根据额定电压、额定电流、功率因数、负载性质、工作环境、安装方式、认证要求、成本效益和维护需求等方面制定的选型标准。
1.额定电压：在选择电气部件时，额定电压是首要考虑的参数。
应确保所选部件的额定电压能够满足实际电路的需求。
一般情况下，应选择比实际电路额定电压更高的部件以确保安全。
2.额定电流：额定电流是衡量电气部件承载能力的重要参数。
在选择部件时，应考虑实际电路中的电流需求，并选择具有足够额定电流的部件，以确保部件不会过载。
3.功率因数：功率因数反映了电气部件的能耗。
高功率因数的部件可以减少能源浪费和发热，因此应选择具有较高功率因数的部件。
4.负载性质：负载性质是指电气部件所连接的负载类型。
不同的负载类型对部件的要求也不同，例如电动机、灯具、加热器等。
因此，在选择部件时，应考虑所连接的负载性质并选择适合的部件。
5.工作环境：工作环境对电气部件的性能和使用寿命有影响。
例如，在高温环境中应选择高温等级的部件；在潮湿环境中应选择具有防水功能的部件。
6.安装方式：安装方式对电气部件的安全性和性能有影响。
不同的安装方式需要不同的部件设计和配置，例如固定、旋转、插拔等。
应考虑实际安装环境和要求来选择合适的安装方式。
7.认证要求：某些应用领域可能需要对电气部件进行认证，以确保其符合相关标准和规定。
应考虑实际应用领域的要求，选择已通过相关认证的电气部件。
8.成本效益：在满足性能和安全要求的前提下，应考虑成本效益。
选择价格合理、性价比高的电气部件可以降低整个系统的成本，提高经济效益。
9.维护需求：在选择电气部件时，应考虑维护需求。
应选择易于维护和更换的部件，以便在需要时进行方便快捷的维修和更换，降低维护成本。
综上所述，在选择电气部件时，需要根据实际情况综合考虑额定电压、额定电流、功率因数、负载性质、工作环境、安装方式、认证要求、成本效益和维护需求等方面，以确保所选部件能够满足应用需求并保证安全性和可靠性。
电气元器件的选型规则
电气元器件的选型规则电气控制元器件基本上属于低压控制电器，且种类繁多，主要在主电路和控制电路中使用，构成电气控制系统。
电气控制系统不仅满足生产与工艺要求，还要保证设备长期安全可靠、无故障工作，因此保护环节是至关重要的。
保护环节涉及到的有短路保护、过电流保护、过载保护、零电压和欠压保护、弱磁保护。
电气元件按动作作原理分1、手动电器有刀开关、断路器、控制按钮、行程开关等。
2、自动电器有接触器、继电器、电磁阀等。
电气元件按工作原理分1、电磁式电器：接触器、各种类型的电磁继电器。
2、非电量控制电器：如速度继电器、温度继电器等。
电气按用途分1、低压配电器2、低压控制器3、低压主令电器4、低压保护电器5、低压执行电器。
断路器作用：能实现短路、过载、失压保护，通常用作电源总开关。
选用：根据电气回路的电源种类、电压等级、电机额定电流/功率进行综合选择。
熔断器作用：用于电路保护。
选用：根据电气回路电源种类、电压等级进行选择。
接触器作用：频繁接通和分断带有负载的主电路或大容量控制电路，实现远距离自动控制。
选用：根据电气回路中负载电流种类进行选择。
热继电器作用：主要作为电机等负载的过载保护。
选用：热继电器的额定电流不小于负载额定电流、启动不频繁，保证热继电器工作过程不产生误动作，对三角形接法负载应用断相保护装置的热继电器，负载工作时长，注意热继电器的允许操作频率。
电气元件有很多，要是一一介绍恐怕够写一本书了。
我们就先了解一下常用的电器元件吧。
一、主令元件、辅助元件电气元件从控制作用可分为主令元件和辅助元件。
主令元件主要有：断路器、熔断器、接触器、热继电器、变压器、互感器、电抗器等；辅助元件主要有：按钮、继电器、指示灯、端子、节点（接触器、热继电器、时间继电器的辅助接点）等。
其中我们最经常用到的、最常见的有八种：断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关、行程开关。
这八种是电气控制回路中最常见到的。
常用电气元件介绍
常用电气元件介绍一、概述电气元件是指用于电路中的各种电子元器件，是电子技术的基础。
电气元件按其功能可分为三类：能量型、信号型和功能型。
其中，能量型主要用于转换和传输能量；信号型主要用于传输和处理信息；功能型则是辅助实现各种特定功能。
本文将从常用的电气元件入手，详细介绍它们的结构、工作原理、应用场合以及选型注意事项等方面。
二、常见电气元件介绍1. 电阻器（1）结构与工作原理电阻器是一种能够阻碍电流流动的被动元件，通常由导体材料制成。
它的结构包括两个端点和一个阻值。
当通过它时，会产生一定的压降，并将其余部分转化为热能散失出去。
（2）应用场合在实际应用中，电阻器经常被用来控制或限制电路中的电流大小。
例如，在LED灯串联时需要使用限流电阻器来保护LED灯泡不被过大的电流所烧坏。
（3）选型注意事项选购时需要注意其额定功率、额定阻值、温度系数等参数，以确保其能够在特定的工作条件下正常工作。
2. 电容器（1）结构与工作原理电容器是一种具有存储电荷能力的被动元件。
它的结构由两个导体板和介质层组成。
当一个电压被施加在两个导体板上时，会在介质层中形成一种静电场，从而使得两个导体板上出现相反的电荷。
（2）应用场合电容器经常被用来存储能量或过滤信号。
例如，在音频放大器中，使用了许多不同类型和大小的电容器来控制声音的音质和频率响应。
（3）选型注意事项选购时需要注意其额定容量、额定电压、介质类型等参数，以确保其能够在特定的工作条件下正常工作。
3. 二极管（1）结构与工作原理二极管是一种具有单向导通性质的半导体元件。
它由P型半导体和N 型半导体组成。
当施加正向偏置时，P区域中的少数载流子向N区域移动；当施加反向偏置时，则几乎没有载流子通过，因此只能通过极小的反向电流。
（2）应用场合二极管广泛应用于整流、开关、限幅等电路中。
例如，在手机充电器中，使用了大量的二极管来实现交流到直流的转换。
（3）选型注意事项选购时需要注意其额定电压、额定电流、反向漏电流等参数，以确保其能够在特定的工作条件下正常工作。
常用元器件选型指南
常用元器件选型指南在电子产品的设计和制造过程中，元器件的选择是至关重要的。
合适的元器件能够确保产品的性能稳定和可靠性，同时也对成本和制造周期产生重要影响。
以下是一些常用元器件的选型指南，帮助您在设计中做出明智的选择：1.电容器电容器用于储存和释放电荷，是电子电路中常见的元器件。
在选型时，需要考虑以下几个方面：-容值：根据电路需求选择合适的容值，一般应预留一定的余量。
-电压等级：应该选择比电路中最高电压高一些的电容器，以确保电容器能够正常工作。
-介质类型：有钽电解、铝电解、陶瓷等不同的介质可供选择，根据应用场景来决定。
-ESR：等效串联电阻，选择较低的ESR可提高电容器的效果。
2.电阻器电阻器用于限制电流、分压等功能。
在选型时应考虑以下几个方面：-阻值：根据电路需求，选择适当阻值的电阻器。
-功率：根据电阻器在电路中的功率消耗来选择适当的功率等级。
-精度：高精度电路应选择精度较高的电阻器。
-温度系数：选择温度系数较小的电阻器。
3.二极管二极管是允许电流在一个方向上流动的器件，具有整流和开关功能。
在选型时需考虑以下几个方面：-正向电压降：根据电压降的大小选择适当的二极管。
-最大正向电流：根据电路中的最大电流来选择合适的二极管。
-反向损耗：选择反向损耗较小的二极管可提高效率。
- 反向恢复时间(Trr)：根据需求选择反向恢复时间较短的二极管。
4.三极管三极管广泛应用于放大、开关和稳压等电路中。
在选型时需考虑以下几个方面：-集电极最大电压：选择比电路中最大电压高一些的三极管。
-集电极最大电流：根据电路中的最大电流来选择合适的三极管。
-功率：根据三极管在电路中的功率消耗来选择适当的功率等级。
-增益：根据电路需求选择合适的放大倍数。
5.微控制器微控制器是一种高度集成的芯片，包含了中央处理器、内存、输入/输出接口等功能。
在选型时需考虑以下几个方面：-存储空间：根据应用需求选择合适的存储空间。
-处理器性能：根据应用需求选择合适的处理器速度和性能。
电气设计元器件如何选型
电气设计元器件如何选型等主回路器件，主要考虑的参数是电流，过载倍数。
电气控制柜元器件总空开大小的选择：①元器件总空开的额定电压≥线路的额定电压；②元器件总空开额定电流≥各个支路的计算负载电流；③元器件总空开的极限通断能力≥线路中最大的短路电流。
④线路末端单相对地短路电流≥1.25倍总空开瞬时(或短延时)脱扣整定电流。
⑤脱扣器的额定电流≥线路的计算电流。
⑥欠电压脱扣器的额定电压=线路的额定电压。
断路器作为上下级保护时，其动作应有选择性，上下级间应相互配合，并注意如下问题：1）断路器的上下级动作为选择性时，应注意电流脱扣器整定值与时间配合，通常上级断路器的过载长延时和短路短延时的整定电流，宜不小于下级断路器整定值的1.3倍，以保证上下级之间的动作选择性。
一般情况下第一级断路器（如变压器低压侧进线）宜选用过载长延时、短路短延时（0～0.5s延时可调）保护特性，不设短路瞬时脱扣器。
第二级断路器宜选用过载长延时、短路短延时、短路瞬时及接地故障保护等。
母联断路器宜设过载长延时、短路短延时保护。
第一级和第二级短路延时，应有一个级差时间，宜不小于0.2 s。
2）当上一级为选择型断路器，下一级为非选择型断路器时，上级断路器的短路短延时脱扣器整定电流，应不小于下级断路器短路瞬时脱扣器整定电流的1.3倍；上级断路器瞬时脱扣器整定电流，应大于下级断路器出线端单相短路电流的1.2倍。
3）当上下级都为非选择型断路器时，应加大上下级断路器的脱扣器整定电流值的级差。
上级断路器长延时脱扣器整定电流宜不小于下级断路器长延时脱扣器整定电流2倍；上级断路器的瞬时脱扣器整定电流应不小于下级断路器瞬时脱扣器整定电流的1.4倍。
4）当下级断路器出口端短路电流大于上级断路器的瞬时脱扣器整定电流时，下级断路器宜选用限流型断路器，以保证选择性的要求。
5）上下级断路器距离很近时，出线端预期短路电流差别很小时，则上级断路器宜选用带有短延时脱扣器，使之延时动作，以保证有选择配合。
常用电器元器件选型断路器,接触器,熔断器,变压器,热继电器及依据共43页
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈
常用电器元器件选型及依据
2.熔断器
作用：当电路发生过载或短路时，电流大于溶体允许的正常发热电流，使 溶体温度急剧上升，超过其熔点而熔断，从而分断电路，保护了电路和设 备。
特点：1.选择性好，上级熔断体额定电流不小于下级熔断体额定电流的 1.6倍，就视为上下级能有选择性的断开故障电流；2.限流特性好，分段 能力高。3.相对尺寸小，价格便宜。
用途
主要用于电路隔离，也能不频繁地 接通和分断容量不大的低压电路或 直接启动小容量电机
用于两种以上电源或负载的转换和 通断电路 用于线路过载、短路或欠压保护， 也可用作不频繁接通和分断电路
用于线路或电气设备的短路和过载 保护
主要用于远距离频繁起动或控制电 动机，以及接通和分断正常工作的 电路
主要电气元件的作用
硅半导体器件过载。短 路保护
二次电路过载及短路保
断路器
作用：用于电路中发生过载、短路和欠电压等不正常情况时，能自动 分断电路的电器；也可用作不频繁地起动电动机或接通、分断电路。 它是低压交、直流配电系统中的重要保护电器之一。断路器按结构型 式可分为框架式（也称万能式）和塑料外壳式（也称装置式）两种。
接主触点极数 分
按灭弧介质分 按有无触点分
单极
双极
三极 空气式 真空式 有触点式 无触点式
a．用于控制单相负载，如照明、电焊机等 b．能耗制动 a.交流电动机的动力制动 b．在绕线转子电动机的转子回路中，短接起动电阻
直接起动及控制交流电动机，应用最为广泛
用于一般用途的接触器
用于煤矿、石油化工企业以及电压660V及1140V的场合 前面所述均为有触点式交流接触器，用途广泛
9
电气元件选型及应用
电气元件选型及应用电气元件是电力系统和电子电路中不可或缺的基础构成部分，其选型及应用的选择对于电路性能和设备稳定性具有重要影响。
以下将从常见的电气元件进行选型及应用方面进行详细介绍。
1. 电阻器（Resistor）电阻器是一种被设计用来提供电阻的被动元件。
其功能是控制电流、电压和功率的流动以及提供稳定的电阻值。
常见的电阻器有固定电阻器、可变电阻器和特殊电阻器。
在电路设计中，电阻器可以被用来分压、限流、提供倒数倍和过载保护等功能。
在功率电子电路中，电阻器通常用来限制电流，防止过大的电流损坏设备。
2. 电容器（Capacitor）电容器是一种能够存储电荷并在需要时释放电荷的元件。
其由两个导体之间的绝缘材料（电介质）隔开而形成。
常见的电容器有固定电容器、可变电容器和电解电容器。
电容器在电路中的应用非常广泛。
它可以用来存储电能、平滑电压、隔离电路和滤波等。
在直流电源中，电容器可以用来存储能量以提供电流的稳定性。
在信号处理电路中，电容器可以用来滤除噪声信号。
在通信电路中，电容器用来隔离直流和交流信号。
3. 电感器（Inductor）电感器是一种用来储存磁能并且阻碍电流变化的元件。
它由导线绕成线圈而形成，一般绕在铁芯或者空芯上。
常见的电感器有固定电感器和可变电感器。
电感器主要用来储存能量、平滑电流和阻隔高频信号。
在电源电路中，电感器可以用来降低高频噪声。
在电子变压器中，电感器可以用来改变电流和电压之间的关系。
在无线电调谐电路中，电感器用来调节频率。
4. 二极管（Diode）二极管是一种允许电流以一个方向通过的电子组件。
它具有正向电压降和反向电压封锁的特性。
常见的二极管有整流二极管、肖特基二极管和发光二极管。
二极管在电路中主要用于整流、限流和保护等应用。
在整流电源中，二极管将交流电信号转换为直流电信号。
在开关电源中，二极管用来限制负载电流。
在电子设备中，二极管用来保护IC不受反向电压损坏。
5. 可控硅（Thyristor）可控硅是一种可以控制电流流动的特殊二极管。
电气选型指南
电气元器件选型指南1.隔离开关1.作用：触头间又符合要求的绝缘距离和明显的断开标志，能承载正常回路电流及在规定时间内异常条件（短路）下的电流的开关设备。
2.注意：隔离开关没有灭弧装置，必须在电路在断路器断开的情况下操作隔离开关。
3.额定电压：回路电压1.2倍4.额定电流：大于最大负荷电流的1.5倍2.熔断器1.过载保护和短路保护，电流过大使温度上升然后熔断。
2.优点：限流性好，分段能力高。
3.缺点：熔断后需更换，对于三相电机一相熔断会导致两相运行，其次一般要带开关的组合。
4.选型：如果是熔断器一个组合的保护，前一阶比后一阶额定电流的1.6倍，熔断时间3倍左右。
照明电路的话只要大于等于额定电流即可，但是多台电机电路的话一般是大于1.5-2.5倍。
3.断路器1.过载，短路，欠电压保护，用作不频繁的起动。
2.选型：额定电压大于或等于工作电压，额定电流大于等于负载电流，电流不能选太大的。
3.其他：电动机断路器一般用来保护电机，可自动调节。
4.电动机保护断路器（马达空开）1.作用：断路器和热继电器的综合体。
2.选型：额定电流按1.1-1.3倍就可以3.好处：添加触点，反馈PLC信号出现故障。
电流可调4.计算：一般380V的电机，一个kw等于2A，7.5kw的两极大约15A。
5.接触器1.用于频繁的接通和断开交直流电。
2.结构：1.触头2.电磁系统3.灭弧系统3.注意：它不同于手动开关，它具有手动切换功能，又具有失压功能。
因为它有一定过载能力，所以它不据有短路和过载保护，一般线路前端需要配备断路器。
主要用途控制电机。
4.电压：满足额定电压即可5.电流：380V时一般是2.0倍负载电流。
因为接触器的通断能力大概是1.5到10倍电流，此时开关闭合不会造成触点熔焊，能够正常断开和灭弧。
6.操作频率：具体看型号。
6.热继电器1.作用：实现电机的过载保护。
2.原理：由流入热元件的电流产生热量，使有不同的膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。
电气工程中的电子元器件规范要求与选型指南
电气工程中的电子元器件规范要求与选型指南电气工程中的电子元器件是构建电路和系统的基础组成部分，其规范要求和选型指南对于保证电路和系统的正常运行至关重要。
本文将探讨电气工程中的电子元器件的规范要求以及选型时需要考虑的指导原则。
一、电子元器件的规范要求1. 尺寸和封装：电子元器件的尺寸和封装对于电路板的设计和布局起着决定性的作用。
不同类型的电子元器件有不同的封装形式，例如贴片式、插针式、表面贴装等。
在选用电子元器件时，需要根据电路板的布局和要求选择合适的尺寸和封装形式，确保元器件可以与其他部件正确连接。
2. 工作温度和环境要求：电子元器件在实际工作中需要经受一定的温度和环境条件，对于不同的工作环境，电子元器件有不同的要求。
例如，某些元器件需要能够在高温或低温环境下正常工作，而某些元器件需要防尘、防湿或防腐蚀。
在选用电子元器件时，需要根据实际工作环境的要求选择具有适应性能的元器件。
3. 电气特性：电子元器件的电气特性包括额定电压、电流、功耗等参数。
在选用电子元器件时，需要根据电路的设计要求选择具有合适电气特性的元器件，以确保电路的正常工作和性能满足要求。
4. 可靠性和寿命：电子元器件的可靠性和寿命是确保电路和系统稳定运行的关键因素。
在选用电子元器件时，需要考虑其使用寿命和可靠性指标，例如平均无故障时间（MTBF）和失效率等。
同时，还需要考虑元器件所处的工作环境对其可靠性的影响，选择具有良好可靠性的元器件。
二、电子元器件的选型指南1. 功能需求：根据电路和系统的功能需求，确定所需的电子元器件类型和规格。
不同的电子元器件具有不同的功能，例如放大器、开关、稳压器等，需要根据具体应用来选型。
2. 性能指标：根据电路和系统的性能指标要求，选择电子元器件。
性能指标包括频率响应、失真、功率等，需要根据具体应用来选型，以保证电路和系统的性能达到预期要求。
3. 可靠性要求：根据电路和系统的可靠性要求，选择具有良好可靠性指标的电子元器件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电气元件及选型依据
电气元件是电路中不可缺少的重要组成部分，任何一个电路都需要电气元件来支持其正常工作。
在电子学领域中，电气元件的品种非常多，本文将着重介绍常用的电气元件及其选型依据，以帮助读者更好地了解和应用电气元件。
1. 电阻
电阻是电路中最简单的电气元件之一，它是控制电流的流动和电势差的作用。
在一般情况下，电阻的阻值越大，电路中的电流就越小，反之亦然。
电阻的选型主要取决于阻值、功率和精度等因素。
常用的电阻有碳膜电阻、金属膜电阻和金属氧化物膜电阻等。
选型依据
1.阻值：根据电路的要求选择合适的阻值，注意单位是欧姆
(Ω)；
2.功率：根据电路的功率需求选择适当的功率，功率单位是
瓦特(W)；
3.精度：根据电路的要求选择相应精度，通常用%表示。
2. 电容
电容是一种储存电荷的元件，电容器是由导电板、电介质和电极组成的。
电容器极板上积累的电荷量与电容值成正比。
电容的选型主要
考虑电容值、承压能力和工作频率等因素。
常用的电容有陶瓷电容器、铝电解电容器和钽电容器等。
选型依据
1.电容值：根据电路的要求选择适当的电容值，电容的单位
是法拉(F)；
2.承压能力：根据电路的电压需求选择电容器的承压能力；
3.工作频率：选择合适的电容以确保在电路的工作频率范围
内电容器的性能稳定。
3. 电感
电感是电流通过时，产生磁场并储存磁能的元器件，通常由线圈和
介质材料组成。
电感器的电感值表示单位电流通过时管道内磁通量的
变化量。
电感的选型主要考虑电感值、额定电流和电感器材质等因素。
常用的电感有铁氧体电感、有机磁芯电感和铁磁芯电感等。
选型依据
1.电感值：根据电路的要求选择适当的电感值，电感的单位
是亨利(H)；
2.额定电流：根据电路的额定电流选择合适的电感器；
3.材质：选择合适的电感器材质，通常分为铁氧体、有机磁
芯和铁磁芯。
4. 二极管
二极管是一种半导体元器件，可以只允许电流单向通行。
正向电压
大于零时，二极管呈导通状态，电流可以通过；反向电压大于反向击
穿电压时，二极管呈不导通状态。
二极管的选型主要考虑反向击穿电
压和最大正向电流等因素。
常用的二极管有硅二极管和肖特基二极管等。
选型依据
1.反向击穿电压：选择反向击穿电压大于应用中最高反向电
压的二极管；
2.最大正向电流：根据电路的负载要求选择相应的最大正向
电流；
3.压降：根据电路的电压需求选择相应的压降，通常单位是
伏特(V)。
5. 晶体管
晶体管是一种半导体器件，具有放大和开关功能。
晶体管的选型主
要考虑最大集电电流、最大反向电压、最大功率以及响应时间等因素。
常用的晶体管有MOSFET晶体管和BJT晶体管等。
选型依据
1.最大集电电流：根据电路的负载要求选择最大集电电流的
晶体管；
2.最大反向电压：根据电路的要求选择晶体管的最大反向电
压；
3.最大功率：选择合适的晶体管以满足电路的最大功率需求；
4.响应时间：根据电路的要求选择响应时间较短的晶体管。
6. 三极管
三极管是一种电子管，具有放大和开关功能，其将输入信号放大后
输出信号。
三极管的选型主要考虑最大集电电流、最大反向电压、最
大功率以及响应时间等因素。
常用的三极管有甲型双极型晶体管和异
质结双极型晶体管等。
选型依据
1.最大集电电流：根据电路的负载要求选择最大集电电流的
三极管；
2.最大反向电压：根据电路的要求选择三极管的最大反向电
压；
3.最大功率：选择合适的三极管以满足电路的最大功率需求；
4.响应时间：根据电路的要求选择响应时间较短的三极管。
结论
本文主要介绍了常用的电气元件及其选型依据，包括电阻、电容、
电感、二极管、晶体管和三极管等。
了解并正确选型电气元件对电路
的正常工作具有十分重要的意义。
