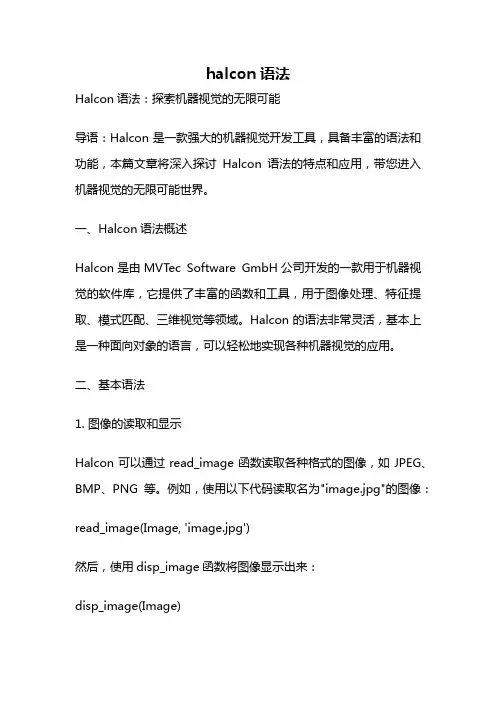

halcon语法
halcon语法Halcon语法：探索机器视觉的无限可能导语：Halcon是一款强大的机器视觉开发工具，具备丰富的语法和功能，本篇文章将深入探讨Halcon语法的特点和应用，带您进入机器视觉的无限可能世界。
一、Halcon语法概述Halcon是由MVTec Software GmbH公司开发的一款用于机器视觉的软件库，它提供了丰富的函数和工具，用于图像处理、特征提取、模式匹配、三维视觉等领域。
Halcon的语法非常灵活，基本上是一种面向对象的语言，可以轻松地实现各种机器视觉的应用。
二、基本语法1. 图像的读取和显示Halcon可以通过read_image函数读取各种格式的图像，如JPEG、BMP、PNG等。
例如，使用以下代码读取名为"image.jpg"的图像：read_image(Image, 'image.jpg')然后，使用disp_image函数将图像显示出来：disp_image(Image)2. 图像的预处理Halcon提供了丰富的图像预处理函数，用于增强图像质量和提取图像特征。
例如，使用以下代码对图像进行灰度化处理：rgb_to_gray(Image, GrayImage)然后，可以使用smooth_image函数对灰度图像进行平滑处理：smooth_image(GrayImage, SmoothImage, 'gauss', 5)3. 特征提取Halcon可以通过各种函数提取图像中的特征，如边缘、角点、直线等。
例如，使用以下代码提取图像中的边缘：edges_image(SmoothImage, EdgesImage, 'canny', 20, 40)然后，可以使用threshold函数对边缘图像进行阈值化处理：threshold(EdgesImage, ThresholdImage, 128, 255)4. 模式匹配Halcon可以通过模板匹配函数实现图像中目标的定位和识别。

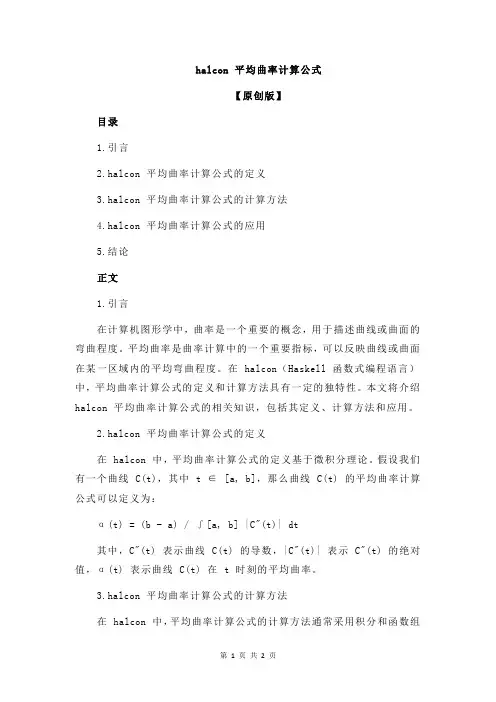

halcon 平均曲率计算公式
halcon 平均曲率计算公式【原创版】目录1.引言2.halcon 平均曲率计算公式的定义3.halcon 平均曲率计算公式的计算方法4.halcon 平均曲率计算公式的应用5.结论正文1.引言在计算机图形学中，曲率是一个重要的概念，用于描述曲线或曲面的弯曲程度。
平均曲率是曲率计算中的一个重要指标，可以反映曲线或曲面在某一区域内的平均弯曲程度。
在 halcon（Haskell 函数式编程语言）中，平均曲率计算公式的定义和计算方法具有一定的独特性。
本文将介绍halcon 平均曲率计算公式的相关知识，包括其定义、计算方法和应用。
2.halcon 平均曲率计算公式的定义在 halcon 中，平均曲率计算公式的定义基于微积分理论。
假设我们有一个曲线 C(t)，其中 t ∈ [a, b]，那么曲线 C(t) 的平均曲率计算公式可以定义为：α(t) = (b - a) / ∫[a, b] |C"(t)| dt其中，C"(t) 表示曲线 C(t) 的导数，|C"(t)| 表示 C"(t) 的绝对值，α(t) 表示曲线 C(t) 在 t 时刻的平均曲率。
3.halcon 平均曲率计算公式的计算方法在 halcon 中，平均曲率计算公式的计算方法通常采用积分和函数组合的方式。
我们可以使用 halcon 的函数组合功能，将曲线 C(t) 的导数C"(t) 和绝对值函数组合起来，形成一个新的函数。
然后，我们可以使用halcon 的积分功能，对该函数进行积分，得到平均曲率计算公式的解。
4.halcon 平均曲率计算公式的应用halcon 平均曲率计算公式在计算机图形学中有广泛的应用，例如在计算机动画、形状识别和图形匹配等领域。
通过计算曲线或曲面的平均曲率，我们可以更好地了解曲线或曲面的形状特征，为相关领域的应用提供有力支持。
5.结论halcon 平均曲率计算公式是一种重要的计算工具，可以帮助我们更好地了解曲线或曲面的形状特征。

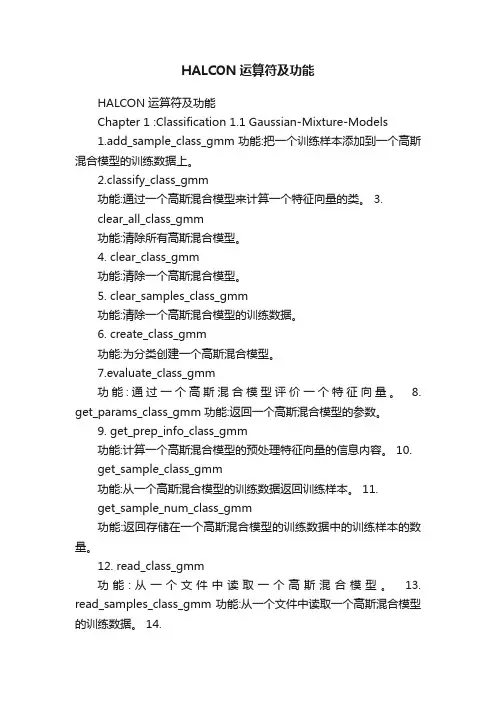

HALCON运算符及功能
HALCON运算符及功能HALCON运算符及功能Chapter 1 :Classification 1.1 Gaussian-Mixture-Models1.add_sample_class_gmm 功能:把一个训练样本添加到一个高斯混合模型的训练数据上。
2.classify_class_gmm功能:通过一个高斯混合模型来计算一个特征向量的类。
3.clear_all_class_gmm功能:清除所有高斯混合模型。
4. clear_class_gmm功能:清除一个高斯混合模型。
5. clear_samples_class_gmm功能:清除一个高斯混合模型的训练数据。
6. create_class_gmm功能:为分类创建一个高斯混合模型。
7.evaluate_class_gmm功能:通过一个高斯混合模型评价一个特征向量。
8. get_params_class_gmm 功能:返回一个高斯混合模型的参数。
9. get_prep_info_class_gmm功能:计算一个高斯混合模型的预处理特征向量的信息内容。
10.get_sample_class_gmm功能:从一个高斯混合模型的训练数据返回训练样本。
11.get_sample_num_class_gmm功能:返回存储在一个高斯混合模型的训练数据中的训练样本的数量。
12. read_class_gmm功能:从一个文件中读取一个高斯混合模型。
13. read_samples_class_gmm 功能:从一个文件中读取一个高斯混合模型的训练数据。
14.train_class_gmm功能:训练一个高斯混合模型。
15. write_class_gmm功能:向文件中写入一个高斯混合模型。
16. write_samples_class_gmm功能:向文件中写入一个高斯混合模型的训练数据。
1.2 Hyperboxes1. clear_sampset功能:释放一个数据集的内存。
HALCON函数介绍
HALCON函数介绍HALCON函数介绍（转）sobel_amp( Image : EdgeAmplitude : FilterType, Size : )根据图像的一次导数计算图像的边缘close_edges( Edges, EdgeImage : RegionResult : MinAmplitude : )close_edges_length( Edges, Gradient : ClosedEdges : MinAmplitude, MaxGapLength : ) 使用边缘高度图像关闭边缘间隙。
输出的区域包含杯关闭的区域。
（感觉是对边缘的扩充）derivate_gauss( Image : DerivGauss : Sigma, Component : )watersheds( Image : Basins, Watersheds : : )从图像中提取风水岭。
zero_crossing( Image : RegionCrossing : : )零交点（二次导数）diff_of_gauss( Image : DiffOfGauss : Sigma, SigFactor : )近似日志算子( 拉普拉斯高斯) 。
laplace_of_gauss( Image : ImageLaplace : Sigma : )拉普拉斯高斯edges_color_sub_pix( Image : Edges : Filter, Alpha, Low, High : )精确的亚像素边缘提取（彩色图像）edges_sub_pix( Image : Edges : Filter, Alpha, Low, High : )精确边缘提取的亚像素（灰度图像）edges_color( Image : ImaAmp, ImaDir : Filter, Alpha, NMS, Low, High : )根据颜色进行边缘提取edges_image( Image : ImaAmp, ImaDir : Filter, Alpha, NMS, Low, High : )边缘提取skeleton( Region : Skeleton : : )计算区域的框架Skeleton == Regionfrei_amp( Image : ImageEdgeAmp : : )Frei-chen模板进行边缘检测（振幅）frei_dir( Image : ImageEdgeAmp, ImageEdgeDir : : ) Frei-chen 模板进行边缘检测（振幅和方向）nonmax_suppression_dir( ImgAmp, ImgDir : ImageResult : Mode : )使用方向图像抑制所有的超过给定最大值的图像灰度值的点gen_contours_skeleton_xld( Skeleton : Contours : Length, Mode : ) 将系统框架转换成XLD轮廓laplace( Image : ImageLaplace : ResultType, MaskSize, FilterMask : )使用有限差分计算拉普拉斯变换info_edges( : : Filter, Mode, Alpha : Size, Coeffs )估计滤波器的宽度kirsch_dir( Image : ImageEdgeAmp, ImageEdgeDir : : )使用Kirsch算子计算出边缘（振幅和方向）prewitt_amp( Image : ImageEdgeAmp : : )使用Prewitt 算子计算出边缘（振幅）kirsch_amp( Image : ImageEdgeAmp : : ) 使用Kirsch 算子计算出边缘（振幅）highpass_image( Image : Highpass : Width, Height : )从高频成分提取的图像。

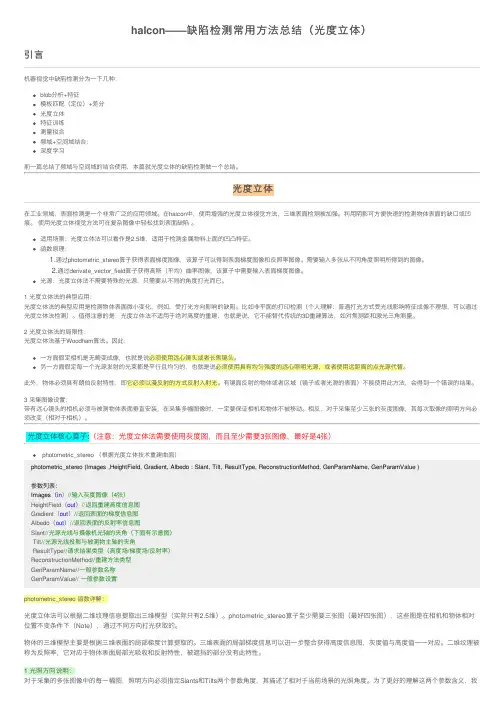

halcon——缺陷检测常用方法总结（光度立体）
halcon——缺陷检测常⽤⽅法总结（光度⽴体）引⾔机器视觉中缺陷检测分为⼀下⼏种：blob分析+特征模板匹配（定位）+差分光度⽴体特征训练测量拟合频域+空间域结合：深度学习前⼀篇总结了频域与空间域的结合使⽤，本篇就光度⽴体的缺陷检测做⼀个总结。
光度⽴体在⼯业领域，表⾯检测是⼀个⾮常⼴泛的应⽤领域。
在halcon中，使⽤增强的光度⽴体视觉⽅法，三维表⾯检测被加强。
利⽤阴影可⽅便快速的检测物体表⾯的缺⼝或凹痕。
使⽤光度⽴体视觉⽅法可在复杂图像中轻松找到表⾯缺陷。
适⽤场景：光度⽴体法可以看作是2.5维，适⽤于检测⾦属物料上⾯的凹凸特征。
函数原理：1.通过photometric_stereo算⼦获得表⾯梯度图像，该算⼦可以得到表⾯梯度图像和反照率图像。
需要输⼊多张从不同⾓度照明所得到的图像。
2.通过derivate_vector_field算⼦获得⾼斯（平均）曲率图像，该算⼦中需要输⼊表⾯梯度图像。
光源：光度⽴体法不需要特殊的光源，只需要从不同的⾓度打光⽽已。
1 光度⽴体法的典型应⽤：光度⽴体法的典型应⽤是检测物体表⾯微⼩变化，例如，受打光⽅向影响的缺陷。
⽐如⾮平⾯的打印检测（个⼈理解：普通打光⽅式受光线影响特征成像不理想，可以通过光度⽴体法检测）。
值得注意的是：光度⽴体法不适⽤于绝对⾼度的重建，也就是说，它不能替代传统的3D重建算法，如对焦测距和激光三⾓测量。
2 光度⽴体法的局限性：光度⽴体法基于Woodham算法。
因此：⼀⽅⾯假定相机是⽆畸变成像，也就是说必须使⽤远⼼镜头或者长焦镜头。
另⼀⽅⾯假定每⼀个光源发射的光束都是平⾏且均匀的，也就是说必须使⽤具有均匀强度的远⼼照明光源，或者使⽤远距离的点光源代替。
此外，物体必须具有朗伯反射特性，即它必须以漫反射的⽅式反射⼊射光。
有镜⾯反射的物体或者区域（镜⼦或者光滑的表⾯）不能使⽤此⽅法，会得到⼀个错误的结果。
3 采集图像设置：带有远⼼镜头的相机必须与被测物体表⾯垂直安装，在采集多幅图像时，⼀定要保证相机和物体不被移动。
Halcon基础知识总结（一文学会halcon基础操作，总结自超人视觉）
Halcon基础知识总结（⼀⽂学会halcon基础操作，总结⾃超⼈视觉）此⽂根据《超⼈视觉 halcon启蒙班》写成，结合图⽚和例程，直观简单地介绍halcon的最基本操作基础知识光学：⼏何光学，物理光学数学：导数为主的⾼等数学，矩阵论五种需求：1.识别定位2.符号识别：⼀⼆维码，OCR3.测量需求4.缺陷需求（最常见，难度最⼤）5.⼿眼标定和抓取（结合运动控制）图像处理⼀般思路1.采集2.预处理拉开灰度⼏何变换去噪：中值滤波，均值滤波，⾼斯滤波抠图3.图像分割⼆值化形态学特征选择ps：Halcon⾥区域和图像是不同概念4.识别显⽰5.通信三⼤数据类型图像，区域，XLD灰度直⽅图勾选“阈值”将灰度值在”绿线和红线之间”的以选定颜⾊进⾏填充将把圈定的阈值范围内的直⽅图均匀拉伸释放到整个直⽅图轴上数组语法* Simple tuple operationsTuple1 := [1,2,3,4,5]Number := |Tuple1|SingleElement := Tuple1[3]Part := Tuple1[1:3]Copy := Tuple1[0:|Tuple1| - 1]运⾏结果读取图⽚的四种⽅法1. ⽂件 -> 读取图⽚2. Image Acquisition -> ⾃动检测接⼝（刷新设备）-> Direct show，从摄像头直接读图3. Image Acquisition -> 选择⽂件，从图像⽂件中读取4. Image Acquisition -> 选择路径，结合正则表达式读取路径下的图⽚PS：⽤Image Acquisition读取时记得点击代码⽣成摄像头抓取模式：在可视化 -> 更新窗⼝中调整同步采集：实时抓取，⼀直抓取异步采集：只等图⽚处理完后，grab_image才开始抓取PS：更多信息包括双相机采集，可以在案例 -> ⽅法 -> 图像采集设备中学习ROI（感兴趣区域）特征检测PS：⼆值化之后的区域虽然不连通，但仍然认为是⼀个区域。
halcon命令中文注解
read_image (WaferDies, 'wafer_dies')read_image (图片在程序中的名称, '图片在计算机中的名称')reopen_window_fit (WaferDies, 700, 0, 0, WindowHandle)reopen_window_fit (图片在程序中的名称, 700, 0, 0, WindowHandle)init_font (WindowHandle, -1, 2)和字体有关的一个命令get_window_extents (WindowHandle, _, _, WindowWidth, WindowHeight)设置窗口大小和位置dev_update_all ('off')把所有的dev_update从'on'设到'off'，这似乎是设定文本显示的滚动与否dev_set_draw ('margin')定义区域填充模式。
如果DrawMode设置为'fill'，输出地区被填满，如果设置为'margin'，只有轮廓显示出来。
get_image_pointer1 (WaferDies, _, _, Width, Height)get_image_pointer1( Image : : : Pointer, Type, Width, Height )Access the pointer of a channel.The operator get_image_pointer1 returns a pointer to the first channel of the image Image. Additionally, the image type (Type= 'byte', 'int2', 'uint2', etc.) and the image size (width and height) are returned. Consequently, a direct access to the image data in the HALCON database via the pointer is possible from the programming language in which HALCON is used. An image is stored in HALCON linearized in row major order, i.e., line by line.指令get_image_pointer1返回一个图像WaferDies的第一通道的指针。
Halcon学习（二十一）摄像机标定常用函数（二）
Halcon学习（⼆⼗⼀）摄像机标定常⽤函数（⼆）1.read_cam_par( : : : )从⽂件夹中读取相机的内参数。
2.disp_caltab( : : , , , , : )利⽤相机内外参数，把标定板模型投影到图像平⾯，显⽰标定点和连接线，X,Y轴也被显⽰出来。
3.vector_to_pose( : : , , , , , ,, : , )计算世界坐标和图像坐标之间关系的绝对位姿参数。
其中世界坐标⾄少选择不在同⼀条直线上的三个点。
世界坐标上的点如果在⼀个平⾯上，应该选择'planar_analytic'作为Method的参数。
输出位姿和位姿质量。
4.write_pose( : : , : )把位姿写⼊TXT⽂件。
5.get_mbutton( : : : , , )返回⿏标点击的图像点像素坐标，以及⿏标按钮值，左键0，中间键2，右键4.6.image_points_to_world_plane( : : , , , , : ,)把图像坐标转化成Z=0平⾯的世界坐标，输出为世界坐标的X,Y7.pose_to_hom_mat3d( : : : )把3D位姿转化成齐次变换矩阵。
8.affine_trans_point_3d( : : , , , : , , )进⾏两个坐标系之间的3D坐标的仿射变换。
/ Qx \ / Px \| Qy | = HomMat3D * | Py || Qz | | Pz |\ 1 / \ 1 /9.project_3d_point( : : , , , : , )把3D点映射到图像坐标系，返回图像坐标系中该点的⾏列坐标。
10.smallest_rectangle2( : : : , , , , )返回包含⼀个区域的最⼩环绕矩形。
11.gen_measure_rectangle2( : : , , , , , , , : )返回和矩形边垂直的边缘。
12.measure_pairs( : : , , , , :, , , , ,, , )抽取和矩形边垂直的边缘对。
HALCON功能大全
HALCON功能大全图像增强：对比度增强、亮度校正、直方图归一化、直方图均衡平滑滤波：各向非同性滤波、高斯平滑、均值滤波、阶梯滤波器（中值、分离系数中值滤波、加权中值等），中度滤波、Sigma滤波、切尾均值、椒盐噪声去除，递归平滑滤波边缘滤波：Canny, Deriche, Lanser, Shen, Frei, Kirsch, Roberts, Prewitt, Roberts, Prewitt, Robinson, Sobel, Laplace算子, 高斯差分，高斯导数、边缘闭合点滤波：Foerstner,Harris, Sojka亚象素精度点提取滤波器纹理: Laws滤波器（3X3, 5x5, 7X7）离差、熵算术运算：比例缩放、加、减、乘、绝对值、最大值、最小值、翻转颜色变换：CIElab, hsv, his, yiq, yuv, CIExyz, hls, his等傅立叶变换：高速FFT、高斯、导数计算、Gabor 滤波器、带通、高通、低通滤波，能量、相位，权值计算霍夫变换：线、园检测Blob分析阈值：全局、局部、自动区域处理：连通域分析、骨架、连接点，终点；集合算法（交集、并集，差集、补集）；角分析（凸、圆、矩形、椭圆形、凹）；空洞填充、区域生成（矩形、圆形、椭圆形、方格、网格、多边形、任意形状），访问（游程编码，链码、轮廓、多边形）灰度值特征：最大值、最小值、均值、方差、共生矩阵、直方图、熵、模糊特征、灰度矩形状特征：面积、中点、方向、圆度、紧密度，空洞数、周长、凹度、椭圆轴、2阶、3模式匹配灰度值、基于形状、基于任意大小和形状的多模版匹配；鲁棒性极佳的识别算法，对于旋转、比例缩放、混乱及部分被遮挡物体和照明变化都能准确识别。
只需调用一次识别寒暑，即可识别不同目标及之间有相对位置变化的目标。
可以产生综合模型，比如从多边形的图像数据中。
条码及二维码识别1维条码识别：EAN13, EAN 8, UPC-A,PC-E, 2/5工业，2/5插入式，Codabar,Code 39, Code 93,其他类型滤波器：自定义滤波器、点滤波器、灰度骨架抽取，主成分分析，拓扑骨架抽取，高斯金字塔变换、类型转换亚象素边缘及线提取Canny、Deriche Lanser和Sobel边缘检测算子；Facet模型及Steger线提取（精度高于1/50像素）；亚象素彩色边缘、线提取；亚象素阈值亚象素轮廓处理轮廓处理：仿射和投影变换；线、圆、椭圆分割提取及拟合；平行轮廓合并；不同标准形状生成。
halcon函数
threshold 按设置的阙值提取图像区域。
connection 合并所有选定像素触摸相互连通区。
Select_shape 选择区域面积(属性:'面积')在指定区间内。
Smallest_rectangle1计算每个区域的坐标(连续/栏)的包围矩形。
dilation_circle ( Region ,RegionDilation , Radius ) 膨胀Radius为半径complement ( Region , RegionComplement )反填充Region区域get_mbutton ( WindowHandle, &Row, &Column, &Button ) 等待至用户鼠标有输入，Row,和Column返回坐标，左键输入：Button=1;中键：Button=2;右键：Button=4set_tposittion(windowhandle,Row,Column)设置文本输出坐标mean_image ( Image : ImageMean : MaskWidth, MaskHeight : )取平均值平滑图像MaskWidt h &MaskHeight ∈ {3, 5, 7, 9, 11, 15, 23, 31, 43, 61, 101} select_region_point (ConnectRegion, OneObject, Row, Column)在连同区ConnectRegion中用坐标选中区域gauss_image ( Image : ImageGauss : Size : )高斯模糊图像，size:3,5,7,9,11 sub_image ( ImageMinuend, ImageSubtrahend : ImageSub : Mult, Add : ) ImageSub=(ImageMinuend-ImageSubtrahend)*Mult+Add,增强两幅图像的差异elliptic_axis ( Regions : : : Ra, Rb, Phi ),计算Region区域中的椭圆参数decompose3 ( MultiChannelImage : Image1, Image2, Image3 : : )三通道图像转换为三个图像trans_from_rgb ( ImageRed, ImageGreen, ImageBlue :ImageResult1,ImageResult2, ImageResult3 : ColorSpace : )从一个rgb图像转换为一个任意格式图像difference ( Region, Sub : RegionDifference )计算两个区域的不同，并返回dev_update_pc ( DisplayMode) 设置程序是否总在前面，对置顶有作用(不支持C++代码)dev_update_window (DisplayMode) 默认状态下所有的对象（图像，区域，或XLD）都在活动图形窗口显示。
halcon 聚类算法
halcon 聚类算法
Halcon 是一种计算机视觉软件，可以用于图像处理和分析。
虽然 Halcon 不提供聚类算法的专门函数，但可以使用其图像
处理函数和工具来实现聚类。
以下是一种使用 Halcon 进行聚类的方法：
1. 导入图像：使用 Halcon 的图像导入函数，将待处理的图像
加载到程序中。
2. 图像预处理：根据需要，可以使用各种图像处理函数来预处理图像。
例如，可以使用滤波函数（如高斯滤波）来平滑图像，以减少噪声的影响。
3. 特征提取：使用 Halcon 的特征提取函数来从图像中提取感
兴趣的特征。
例如，可以使用颜色直方图函数来提取图像的颜色信息。
4. 聚类算法：使用 Halcon 的各种图像处理和分析函数，实现
聚类算法。
例如，可以使用相似性聚类函数，将图像中的像素根据其特征进行聚类。
5. 可视化和分析：根据需要，可以使用 Halcon 的图像显示和
分析函数来可视化聚类结果，并进一步分析和处理数据。
需要注意的是，由于 Halcon 是一种商业软件，使用它需要购
买许可证。
此外，Halcon 的聚类算法也可能不如专门的聚类
软件包（如scikit-learn）强大和灵活。
因此，如果您的应用场景需要较为复杂的聚类算法，可能需要考虑使用其他专门的聚类软件。
halcon仿射变换原理_概述及解释说明
halcon仿射变换原理概述及解释说明1. 引言1.1 概述Halcon是一款图像处理软件，广泛应用于工业检测、医学影像和机器视觉等领域。
其中的仿射变换功能作为一项重要的图像处理技术，在图像配准、几何校正和变形分析等方面具有广泛的应用。
本文旨在对Halcon中的仿射变换原理进行概述和解释说明，以便读者能够深入了解该技术的基本原理和实现方法。
同时，通过介绍一些典型的应用案例，展示仿射变换在不同领域中的实际应用效果。
1.2 文章结构本文共分为五个部分：引言、Halcon仿射变换原理、概述及解释说明、实例演示和应用案例以及结论与展望。
具体内容安排如下：- 引言部分主要介绍文章的目标和整体框架，给读者一个对全文内容的初步了解。
- Halcon仿射变换原理部分将介绍仿射变换的定义、基本原理以及在Halcon 中的相关函数。
- 概述及解释说明部分将详细讨论为什么需要使用仿射变换、常见应用场景以及实现步骤和方法介绍。
- 实例演示和应用案例部分将通过具体的示例说明仿射变换在图像配准、图像缩放平移旋转等操作中的应用效果。
- 结论与展望部分将对Halcon仿射变换原理进行总结评价，并提出可能存在的问题和未来研究方向的建议。
1.3 目的本文旨在阐述Halcon仿射变换原理，帮助读者了解基本原理并学会应用该技术。
通过实际案例和应用场景的介绍，读者可以更好地了解仿射变换在不同领域中的重要性和实际价值。
同时，本文也为进一步研究和探索Halcon中其他图像处理功能提供了参考。
2. Halcon仿射变换原理2.1 什么是仿射变换在计算机视觉领域中，仿射变换指的是将一个图像或物体从一个坐标系统转换到另一个坐标系统的数学过程。
它是一种线性变换，可以进行平移、旋转、缩放和剪切等操作，保持了直线的平行性和长度之比的不变性。
2.2 仿射变换的基本原理Halcon中的仿射变换基于齐次坐标系和矩阵运算来实现。
在二维空间中，通过定义一个3×3的仿射矩阵来描述二维坐标之间的映射关系。
halcon加减乘除运算
halcon加减乘除运算Halcon 是一款由德国MVTec公司开发的机器视觉软件，广泛应用于工业自动化、质量检测、医疗影像处理等领域。
在Halcon中，加减乘除运算是基本的数学运算，用于处理图像数据和数值计算。
加减乘除运算在Halcon中的实现主要依赖于Halcon库中的算术函数。
这些函数可以用于对图像、矩阵和数值进行各种算术运算。
以下是一些常用的加减乘除函数：1. add_image()：将两个图像相加，用于图像增强和组合。
2. subtract_image()：从第一个图像中减去第二个图像，用于消除背景或突出特定区域。
3. multiply_image()：将一个图像与一个常数相乘，用于调整图像的对比度和亮度。
4. divide_image()：将一个图像除以另一个图像，用于消除噪声和异常值。
5. add_gen_proc()：将一个通用过程（gen_proc）与另一个通用过程相加，用于组合多个处理步骤。
6. subtract_gen_proc()：从一个通用过程中减去另一个通用过程，用于优化处理流程。
7. multiply_gen_proc()：将一个通用过程与一个常数相乘，用于调整处理参数。
8. divide_gen_proc()：将一个通用过程除以另一个通用过程，用于消除冗余步骤。
这些函数的使用方法如下：1. 调用函数时需要传入相应的参数，如两个图像或两个通用过程。
2. 参数可以是图像、矩阵或数值类型。
3. 函数执行后返回计算结果，可以根据需要将其存储在变量中或直接用于后续处理。
下面是一个简单的示例代码，展示了如何使用Halcon中的加减乘除函数对图像进行基本运算：```csharp// 读取两个灰度图像img1 := read_image(gray, 'gray', 'uint8');img2 := read_image(gray, 'gray', 'uint8');// 将第一个图像乘以2img1 := multiply_image(img1, 2);// 将第二个图像加100img2 := add_image(img2, 100);// 将两个图像相加得到结果图像result := add_image(img1, img2);// 显示结果图像disp_obj(result);```上述代码中，首先读取了两个灰度图像img1和img2，然后分别对它们进行了乘以2和加100的运算。
halcon 一阶导数
halcon 一阶导数Halcon一阶导数字的概念及应用Halcon是一款用于图像处理和机器视觉的强大软件工具，它提供了丰富的功能和算法，用于解决各种图像处理问题。
其中，一阶导数字是Halcon中重要的概念之一，它在图像处理中具有广泛的应用。
一阶导数字是图像处理中常用的一种算子，用于检测图像中的边缘和轮廓。
它通过计算像素点的灰度值的梯度来判断其是否属于边界。
一阶导数字通常使用Sobel、Prewitt和Roberts算子进行计算，这些算子可以有效地提取图像的边缘信息。
一阶导数字被广泛应用于图像分割、物体检测、轮廓提取等领域。
在图像分割中，一阶导数字被用于提取感兴趣的物体。
通过计算图像边缘的一阶导数字，可以将物体与背景进行分割，从而实现图像的自动识别和分析。
例如，在医学图像分析中，一阶导数字常被用于检测病变区域，通过对边缘信息的提取，可以实现对肿瘤、血管等病变的自动检测。
在物体检测中，一阶导数字被用于检测图像中的物体边界。
通过计算不同区域的一阶导数字，可以实现对物体的轮廓提取。
例如，在工业质检中，一阶导数字被用于检测产品表面的缺陷和瑕疵，通过对边缘的检测，可以实现对产品质量的自动判断和分类。
在轮廓提取中，一阶导数字被用于提取图像中的边界和轮廓信息。
通过计算图像中不同区域的一阶导数字，可以实现对轮廓的提取和描述。
例如，在计算机视觉中，一阶导数字被用于实现对图像中的物体形状的识别和测量，通过对边缘和轮廓的提取，可以实现对物体的形状和尺寸的自动分析。
除了以上应用，一阶导数字在图像处理中还具有其他一些重要的应用，如边缘增强、图像滤波和纹理分析等。
通过对图像进行一阶导数字的计算，可以实现对图像的增强和优化，从而提高图像质量和增强图像的特征。
同时，一阶导数字还可以用于实现对图像的滤波和去噪，通过对图像的边缘信息的保留和过滤，可以实现对图像的平滑和去除噪声。
此外，一阶导数字还可以应用于纹理分析和特征提取，通过对图像中纹理和特征点的检测，可以实现对图像的纹理分析和纹理识别。
halcon算法案例_讲解
halcon算法案例_讲解
Halcon算法是一种用于机器视觉和图像处理的高级软件工具，它提供了丰富的图像处理函数和算法，可用于解决各种复杂的视觉应用问题。
下面我将从几个方面来讲解Halcon算法的应用案例。
首先，Halcon算法在工业领域中有着广泛的应用。
比如在半导体行业中，Halcon算法可以用于芯片表面缺陷检测和质量控制。
通过Halcon算法提供的图像处理函数，可以快速准确地识别和分类芯片表面的缺陷，从而保证产品质量。
其次，在医疗领域，Halcon算法也发挥着重要作用。
例如，医学影像的分析和诊断就是Halcon算法的一个重要应用方向。
医生可以利用Halcon算法提供的图像分割和特征提取功能，对医学影像进行精确的分析，帮助医生做出更准确的诊断。
此外，在智能制造和机器人领域，Halcon算法也有着广泛的应用。
比如在智能制造中，Halcon算法可以用于产品的自动检测和识别，提高生产效率和产品质量。
在机器人领域，Halcon算法可以帮助机器人实现视觉导航、物体抓取和识别等功能，提升机器人的智能化水平。
除此之外，Halcon算法还可以应用于交通监控、安防监控、无人驾驶等领域。
通过Halcon算法提供的图像处理和分析功能，可以实现交通违章检测、人脸识别、车牌识别等应用，提升交通和安防监控系统的智能化水平。
综上所述，Halcon算法在工业、医疗、智能制造、机器人、交通安防等领域都有着广泛的应用。
它通过丰富的图像处理函数和算法，为各种复杂的视觉应用问题提供了解决方案，成为了机器视觉和图像处理领域的重要工具之一。
halcon函数详解
功能：返回一个支持向量机的支持向量的数量。 13. read_class_svm
功能：从一个文件中读取一个支持向量机。 14. read_samples_class_svm
功能：从一个文件中读取一个支持向量机的训练数 据。 15. reduce_class_svm
功能：向文件中写入一个高斯混合模型的训练数据 。
1.2 Hyperboxes 1. clear_sampset
功能：释放一个数据集的内存。 2. close_all_class_box
功能：清除所有分类器。 3. close_class_box
功能：清除分类器。 4. create_class_box
14. test_sampset_box 功能：为一组数组分类。
15. write_class_box 功能：在一个文件中保存分类器。
1.3 Neural-Nets 1. add_sample_class_mlp
功能：把一个训练样本添加到一个多层感知器的训 练数据中。 2. classify_class_mlp
1.add_sample_class_gmm 功能：把一个训练样本添加到一个高斯混合模型的训 练数据上。 2.classify_class_gmm 功能：通过一个高斯混合模型来计算一个特征向量的 类。 3. clear_all_class_gmm
功能：清除所有高斯混合模型。 4. clear_class_gmm
9. dev_map_par 功能：打开一个对话框来指定显示参数。 10. dev_map_prog 功能：使HDevelop_的主窗口可视化。 11. dev_map_var 功能：在屏幕上绘制可视化窗口。 12. dev_open_window 功能：打开一个图形窗口。 13. dev_set_check 功能：指定错误处理。 14. dev_set_color 功能：设置一个或更多输出颜色。 15. dev_set_colored 功能：设置混合输出颜色。 16. dev_set_draw( : : DrawMode : ) 功能：定义区域填充模式。
HALCON函数介绍
HALCON函数介绍（转）sobel_amp( Image : EdgeAmplitude : FilterType, Size : )根据图像的一次导数计算图像的边缘close_edges( Edges, EdgeImage : RegionResult : MinAmplitude : )close_edges_length( Edges, Gradient : ClosedEdges : MinAmplitude, MaxGapLength : ) 使用边缘高度图像关闭边缘间隙。
输出的区域包含杯关闭的区域。
（感觉是对边缘的扩充）derivate_gauss( Image : DerivGauss : Sigma, Component : )watersheds( Image : Basins, Watersheds : : )从图像中提取风水岭。
zero_crossing( Image : RegionCrossing : : )零交点（二次导数）diff_of_gauss( Image : DiffOfGauss : Sigma, SigFactor : )近似日志算子( 拉普拉斯高斯) 。
laplace_of_gauss( Image : ImageLaplace : Sigma : )拉普拉斯高斯edges_color_sub_pix( Image : Edges : Filter, Alpha, Low, High : )精确的亚像素边缘提取（彩色图像）edges_sub_pix( Image : Edges : Filter, Alpha, Low, High : )精确边缘提取的亚像素（灰度图像）edges_color( Image : ImaAmp, ImaDir : Filter, Alpha, NMS, Low, High : )根据颜色进行边缘提取edges_image( Image : ImaAmp, ImaDir : Filter, Alpha, NMS, Low, High : )边缘提取skeleton( Region : Skeleton : : )计算区域的框架Skeleton == Regionfrei_amp( Image : ImageEdgeAmp : : )Frei-chen模板进行边缘检测（振幅）frei_dir( Image : ImageEdgeAmp, ImageEdgeDir : : ) Frei-chen模板进行边缘检测（振幅和方向）nonmax_suppression_dir( ImgAmp, ImgDir : ImageResult : Mode : )使用方向图像抑制所有的超过给定最大值的图像灰度值的点gen_contours_skeleton_xld( Skeleton : Contours : Length, Mode : ) 将系统框架转换成XLD轮廓laplace( Image : ImageLaplace : ResultType, MaskSize, FilterMask : )使用有限差分计算拉普拉斯变换info_edges( : : Filter, Mode, Alpha : Size, Coeffs )估计滤波器的宽度kirsch_dir( Image : ImageEdgeAmp, ImageEdgeDir : : )使用Kirsch算子计算出边缘（振幅和方向）prewitt_amp( Image : ImageEdgeAmp : : )使用Prewitt 算子计算出边缘（振幅）kirsch_amp( Image : ImageEdgeAmp : : ) 使用Kirsch 算子计算出边缘（振幅）highpass_image( Image : Highpass : Width, Height : )从高频成分提取的图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
halcon的导函数
导函数是Halcon中一类十分重要的函数，在对图像进行处理时起到了
至关重要的作用。
导函数常常被用来检测视觉中不同物体之间的边界
和轮廓以及图像的特征提取等。
在Halcon中，导函数包括一系列不同
的函数，本文将会详细介绍几种常用的导函数及其使用方法。
1. EdgeAmplitude
EdgeAmplitude函数可以用来检测图像中的边缘，并将其转换为灰度图像。
该函数的参数包括输入图像、输出图像以及各种边缘检测的参数。
用户可以根据需求调整这些参数以实现最优的边缘检测效果。
2. EdgeAngle
EdgeAngle函数可用于检测图像中的边缘方向。
该函数的参数包括输入图像、输出图像以及边缘检测的参数。
EdgeAngle可以返回的边缘方向信息有不同的表示方式，包括绝对方向和相对方向。
绝对方向是自图
像水平方向开始逆时针旋转的角度，而相对方向是与前一个边缘线段
的夹角。
3. SobelAmplitude
SobelAmplitude函数可以用于进行Sobel算子实现的灰度图像边缘检测。
该函数的参数包括输入图像、输出图像以及各种算子的参数。
SobelAmplitude可以检测灰度图像中的水平和竖直边缘，返回的是使
得边缘检测算法取得最大梯度值时使用的边缘方向。
4. SobelAngle
SobelAngle函数也可用于Sobel算子边缘检测，并返回Sobel算子的边缘方向信息。
SobelAngle函数的参数包括输入图像、输出图像以及各种算子的参数。
SobelAngle可以返回的是使得边缘检测算法取得最大梯度值时使用的边缘方向。
总之，以上4种导函数是Halcon中常用的导函数之一，可以用于图像边缘和特征提取等应用，但需要根据实际需要调整函数参数以实现最优的效果。
除了上述介绍的导函数外，Halcon中还有其他导函数，可以根据实际需要进行探究和使用。
