2024届高考一轮复习物理教案(新教材粤教版)：电路的基本概念及规律

2024届高考一轮复习物理教案(新教材粤教版)：电路的基本概念及规律

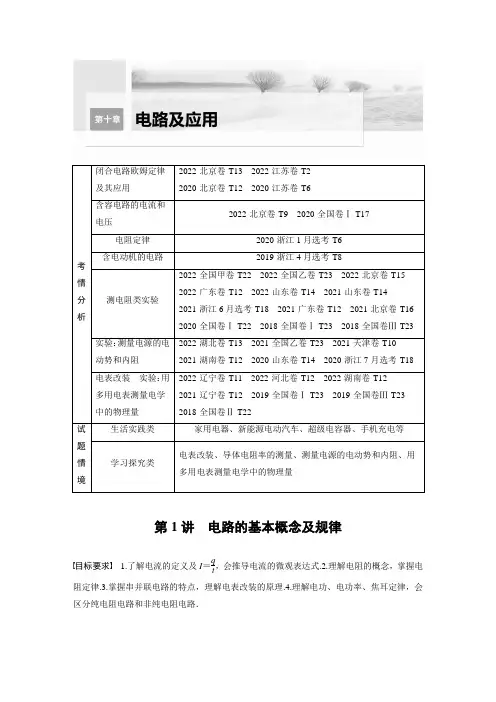

考情分析闭合电路欧姆定律及其应用 2022·北京卷·T13 2022·江苏卷·T2 2020·北京卷·T12 2020·江苏卷·T6含容电路的电流和电压2022·北京卷·T9 2020·全国卷Ⅰ·T17电阻定律2020·浙江1月选考·T6 含电动机的电路2019·浙江4月选考·T8测电阻类实验 2022·全国甲卷·T22 2022·全国乙卷·T23 2022·北京卷·T15 2022·广东卷·T12 2022·山东卷·T14 2021·山东卷·T14 2021·浙江6月选考·T18 2021·广东卷·T12 2021·北京卷·T16 2020·全国卷Ⅰ·T22 2018·全国卷Ⅰ·T23 2018·全国卷Ⅲ·T23 实验：测量电源的电动势和内阻 2022·湖北卷·T13 2021·全国乙卷·T23 2021·天津卷·T10 2021·湖南卷·T12 2020·山东卷·T14 2020·浙江7月选考·T18 电表改装 实验：用多用电表测量电学中的物理量 2022·辽宁卷·T11 2022·河北卷·T12 2022·湖南卷·T12 2021·辽宁卷·T12 2019·全国卷Ⅰ·T23 2019·全国卷Ⅲ·T23 2018·全国卷Ⅱ·T22试题情境 生活实践类 家用电器、新能源电动汽车、超级电容器、手机充电等 学习探究类 电表改装、导体电阻率的测量、测量电源的电动势和内阻、用多用电表测量电学中的物理量第1讲 电路的基本概念及规律目标要求 1.了解电流的定义及I ＝qt ，会推导电流的微观表达式.2.理解电阻的概念，掌握电阻定律.3.掌握串并联电路的特点，理解电表改装的原理.4.理解电功、电功率、焦耳定律，会区分纯电阻电路和非纯电阻电路．考点一 电流的概念及表达式1．电流电荷的定向移动形成电流，I ＝qt.2．电流形成的条件：导体中有自由电荷；导体两端存在电压．3．电流的标矢性：电流是标量，但有方向，规定正电荷定向移动的方向为电流的方向．1．由I ＝qt 可知，I 与q 成正比，与t 成反比．( × )2．虽然电流有方向，但电流为标量．( √ )3．电荷定向移动产生电流，所以电荷的移动速率就是电流的传导速率．( × )电流的三种表达式及其比较公式 适用范围字母含义公式含义 I ＝q t一切电路q 为时间t 内通过导体横截面的电荷量qt反映了I 的大小，但不能说I ∝q 、I ∝1tI ＝nqS v一切电路n ：导体单位体积内的自由电荷数q ：每个自由电荷的电荷量 S ：导体横截面积 v ：电荷定向移动速率从微观上看，n 、q 、S 、v 决定了I 的大小I ＝U R 金属、电解液U ：导体两端的电压 R ：导体本身的电阻I 由U 、R 决定，I ∝U 、I ∝1R考向1 公式I ＝q /t 的应用例1 如图所示，电解池内有一价的电解液，t 时间内通过溶液内面积为S 的截面的正离子数是n 1，负离子数是n 2，设元电荷为e ，以下说法中正确的是( )A ．当n 1＝n 2时电流大小为零B ．当n 1＜n 2时，电流方向从B →A ，电流大小为I ＝(n 2－n 1)et C ．当n 1＞n 2时，电流方向从A →B ，电流大小为I ＝(n 1－n 2)etD ．溶液内电流方向从A →B ，电流大小为I ＝(n 1＋n 2)et答案 D解析 电流的方向与正离子定向移动方向相同，则溶液内电流方向从A 到B ，t 时间内通过溶液截面S 的电荷量为q ＝n 1e ＋n 2e ，则根据电流的定义式可得I ＝q t ＝n 1e ＋n 2e t ＝(n 1＋n 2)e t ，A 、B 、C 错误，D 正确． 考向2 电流的微观表达式例2 在长度为l 、横截面积为S 、单位体积内自由电子数为n 的金属导体两端加上电压，导体中就会产生匀强电场．导体内电荷量为e 的自由电子在电场力作用下先做加速运动，然后与做热运动的阳离子碰撞而减速，如此往复，所以我们通常将自由电子的这种运动简化成速率为v (不随时间变化)的定向运动．已知阻碍电子运动的阻力大小与电子定向移动的速率v 成正比，即f ＝k v (k 是常量)，则该导体的电阻应该等于( ) A.kl neS B.kl ne 2S C.kS nel D.kSne 2l 答案 B解析 电子定向移动，由平衡条件得k v ＝e U l ，则U ＝k v l e ，导体中的电流I ＝neS v ，电阻R ＝U I ＝klne 2S，选项B 正确． 考点二 欧姆定律及电阻定律1．部分电路欧姆定律(1)内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比． (2)表达式：I ＝UR.(3)适用范围：金属导电和电解质溶液导电，不适用于气态导体或半导体元件． 2．对U －I 图像和I －U 图像的理解(如图甲、乙所示)(1)图线a 、e 、d 、f 表示线性元件，b 、c 表示非线性元件．(2)图线b 的斜率不断变小，电阻不断变小；图线c 的斜率不断变大，电阻不断变小． (3)图中R a >R e ，R d <R f .(选填“>”“<”或“＝”)(4)对于非线性元件，应根据R ＝UI 计算某点的电阻，而不是该点切线的斜率(或斜率的倒数)．3．电阻定律(1)内容：同种材料的导体，其电阻R 与它的长度l 成正比，与它的横截面积S 成反比；导体电阻还与构成它的材料有关． (2)公式：R ＝ρlS.其中l 是导体的长度，S 是导体的横截面积．ρ是导体的电阻率，其国际单位是欧·米，符号为Ω·m . (3)电阻率①物理意义：反映导体的导电性能，是导体材料本身的属性． ②电阻率与温度的关系金属：电阻率随温度升高而增大；负温度系数半导体：电阻率随温度升高而减小；超导体：一些金属和合金在温度低到临界温度时，电阻可以降到0.1．由R ＝UI 知，导体的电阻与导体两端的电压成正比，与流过导体的电流成反比．( × )2．由ρ＝RSl知，导体的电阻率与导体的电阻和横截面积的乘积成正比，与导体的长度成反比．( × )3．电阻率越大，导体对电流的阻碍作用就越大．( × ) 4．U －I 图像斜率的变化反映阻值的变化．( √ )电阻的决定式和定义式的区别公式R ＝ρl SR ＝U I区别电阻的决定式 电阻的定义式说明了电阻的决定因素 提供了一种测电阻的方法，并不说明电阻与U 和I 有关只适用于粗细均匀的金属导体和浓度均匀的电解质溶液适用于任何纯电阻导体考向1 欧姆定律的理解和应用例3 小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线在P 点的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，则下列说法中错误的是( )A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝U 1I 2C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率等于图中矩形PQOM 所围的面积 答案 C解析 由题图可知，U 越大，小灯泡的电阻越大，故A 说法正确；R ＝UI 中的U 、I 与小灯泡所处状态下的电压、电流相对应，故B 说法正确，C 说法错误；对应P 点，小灯泡的功率P ＝U 1I 2，与题图中PQOM 所围的面积相等，故D 说法正确．考向2 电阻定律的理解和应用例4 两根材料相同的均匀导线x 和y ，其中x 长为l ，y 长为2l ，串联在电路上时沿长度方向的电势φ随位置的变化规律如图所示，那么x 和y 两导线的电阻之比和横截面积之比分别为( )A ．3∶1 1∶6B ．2∶3 1∶6C ．3∶2 1∶5D ．3∶1 5∶1答案 A解析 由题图可知导线x 两端的电压U 1＝6 V ，导线y 两端的电压U 2＝2 V ，由串联电路特点可知，x 和y 两导线的电阻之比为R 1∶R 2＝U 1∶U 2＝3∶1，故B 、C 错误；由R ＝ρlS 可知，x和y 两导线的横截面积之比S 1∶S 2＝l R 1·R 22l＝1∶6，故A 正确，D 错误．考点三 串、并联电路的特点 电流表、电压表的改装原理串、并联电路的特点串联电路 并联电路 电流 I ＝I 1＝I 2＝…＝I n I ＝I 1＋I 2＋…＋I n 电压 U ＝U 1＋U 2＋…＋U n U ＝U 1＝U 2＝…＝U n 电阻R ＝R 1＋R 2＋…＋R n 1R ＝1R 1＋1R 2＋…＋1R n 功率分配P 1R 1＝P 2R 2＝…＝P n R nP 1R 1＝P 2R 2＝…＝P n R nP 总＝P 1＋P 2＋…＋P n1．串联电路的总电阻一定大于其中任一部分电路的电阻．( √ ) 2．并联电路的总电阻一定大于其中某一支路的电阻．( × )3．串联电路中某一电阻增大，总电阻增大，并联电路中某一电阻增大，总电阻减小．( × ) 4．若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压．( × )1．串、并联电路的几个推论(1)串联电路的总电阻大于其中任一部分电路的总电阻．(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻． (3)无论是串联电路还是并联电路，电路中任意一个电阻变大时，电路的总电阻变大． 2．电表的两种改装的比较改装成大量程电压表改装成大量程电流表内部电路改装原理 串联分压 并联分流 所需电阻阻值 R ＝UI g －R gR ＝U gI －I g改装后的量程U ＝I g (R g ＋R )I ＝R ＋R g R I g校准电路例5 如图所示，当电路a 、b 两端接入100 V 电压时，则c 、d 两端输出电压为20 V ；当电路c 、d 两端接入100 V 电压时，则a 、b 两端输出电压为50 V ．据此可知R 1∶R 2∶R 3为( )A ．4∶2∶1B ．2∶1∶1C ．3∶2∶2D ．1∶1∶2答案 A解析 当a 、b 两端接入电压时，根据欧姆定律得20 V ＝100 V2R 1＋R 2R 2，解得R 1∶R 2＝2∶1；当c 、d 两端接入电压时，有50 V ＝100 V2R 3＋R 2R 2，解得R 2∶R 3＝2∶1，联立得R 1∶R 2∶R 3＝4∶2∶1，故A 正确，B 、C 、D 错误．例6(多选)四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示连接法连入电路，则()A．电流表A1的读数大于电流表A2的读数B．电流表A1指针的偏转角小于电流表A2指针的偏转角C．电压表V1的读数小于电压表V2的读数D．电压表V1指针的偏转角等于电压表V2指针的偏转角答案AD解析电流表A1与电流表A2由相同表头与不同电阻并联改装而成，并联在电路中，电流表A1与电流表A2的指针偏转角相同，电流表A1的量程较大，则电流表A1的读数较大，A正确，B错误；电压表V1与电压表V2由相同表头与不同电阻串联改装而成，串联在电路中，通过表头的电流相同，故指针的偏转角相同，因V1量程较大，所以电压表V1的读数大于电压表V2的读数，C错误，D正确．例7如图所示，某学习小组进行电表改装的实验，已知表头内阻为100 Ω，满偏电流为300 mA，使用OA接线柱时它是量程为0～3 A的电流表，使用OB接线柱时它是量程为0～0.6 A 的电流表，使用OC接线柱时它是量程为0～60 V的电压表，则图中的R1＝________ Ω，R2＝________ Ω，R3＝________ Ω.答案208050解析使用OA接线柱时，量程为0～3 A，则有I OA＝3 A＝I g＋I g(R g＋R2)R1使用OB接线柱时，量程为0～0.6 A，则有I OB＝0.6 A＝I g＋I g R gR1＋R2其中I g＝0.3 A，R g＝100 Ω联立解得R 1＝20 Ω，R 2＝80 Ω 使用OC 接线柱时，量程为0～60 V ，则有U OC ＝60 V ＝I OB R g (R 1＋R 2)R g ＋R 1＋R 2＋I OB R 3，解得R 3＝50 Ω.考点四 电功、电功率 电热、热功率1．电功(1)定义：导体中的恒定电场对自由电荷的电场力做的功． (2)公式：W ＝qU ＝IUt (适用于任何电路)．(3)电流做功的实质：电能转化成其他形式能的过程． 2．电功率(1)定义：单位时间内电流所做的功，表示电流做功的快慢． (2)公式：P ＝Wt ＝IU (适用于任何电路)．3．焦耳定律(1)内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比． (2)公式：Q ＝I 2Rt (适用于任何电路)．1．公式W ＝UIt ＝U 2R t ＝I 2Rt 适用于所有电路．( × )2．在非纯电阻电路中P ＝UI ＝I 2R ＋P 其他．( √ )3．焦耳定律只适用于纯电阻电路，不适用于非纯电阻电路．( × ) 考向1 纯电阻电路中的功率例8 如图所示，当AB 间加上电压时，R 1、R 2、R 3三个电阻上消耗的功率相等，则三电阻的阻值之比R 1∶R 2∶R 3为( )A ．1∶1∶4B ．1∶1∶1C ．1∶1∶2D ．2∶2∶1答案 A解析 因R 1与R 2串联，电流相等，且消耗的功率相等，根据P ＝I 2R 可知R 1＝R 2；因R 1和R 2与R 3并联，支路电压相等，上面支路的功率等于R 3功率的2倍，根据P ＝U 2R 可知，R 3＝2(R 1＋R 2)＝4R 1，即R 1∶R 2∶R 3＝1∶1∶4，选项A 正确．电功率P ＝IU 和热功率P ＝I 2R 的比较1．不论是纯电阻电路还是非纯电阻电路，电流的电功率均为P 电＝IU ，热功率均为P 热＝I 2R .只有在纯电阻电路中P 电＝P 热，IU ＝I 2R ＝U 2R才成立． 2．对于非纯电阻电路：P 电＝P 热＋P 其他，即IU ＝I 2R ＋P 其他，I ≠UR (欧姆定律不适用)．考向2 非纯电阻电路中的功和功率例9 一台小型电动机在3 V 电压下工作，用此电动机提升重力为4 N 的物体时，通过它的电流是0.2 A ，在30 s 内可使该物体被匀速提升3 m ．若不计一切摩擦和阻力，求： (1)电动机的输入功率；(2)在提升重物的30 s 内，电动机线圈所产生的热量； (3)电动机线圈的电阻． 答案 (1)0.6 W (2)6 J (3)5 Ω 解析 (1)电动机的输入功率为 P 入＝UI ＝3×0.2 W ＝0.6 W (2)物体被匀速提升的速度 v ＝x t ＝330 m/s ＝0.1 m/s电动机提升物体的机械功率 P 机＝F v ＝G v ＝0.4 W根据能量关系有P 入＝P 机＋P Q 产生的热功率 P Q ＝0.2 W电动机线圈在30 s 内产生的热量Q ＝P Q t ＝0.2×30 J ＝6 J(3)由焦耳定律得Q ＝I 2Rt 电动机线圈电阻R ＝5 Ω.课时精练1．(2023·安徽芜湖市月考)除颤仪是通过电容器放电时的脉冲电流作用于心脏，实施电击治疗，使患者心脏恢复正常跳动的仪器．某除颤仪的电容器电容为10 μF ，充电后电容器电压为 5 kV ，如果电容器在5.0 ms 时间内通过人体放电至两极板间电压为0，下列说法正确的是( )A ．这次放电有0.05 C 的电荷通过人体B ．这次放电有0.1C 的电荷通过人体 C ．放电过程通过人体的平均电流大小为0.5 AD ．放电过程通过人体的平均电流大小为1 A 答案 A解析 电容器充电后带电荷量为Q ＝CU ＝10×10－6×5 000 C ＝0.05 C ，则这次放电有0.05 C 的电荷通过人体，A 正确，B 错误；放电过程通过人体的平均电流大小为I ＝Q t ＝0.050.005 A ＝10 A ，C 、D 错误．2.某一导体的伏安特性曲线如图中AB 段(曲线)所示，以下关于导体的电阻说法正确的是( )A ．B 点对应的电阻为12 Ω B ．B 点对应的电阻为40 ΩC ．工作状态从A 变化到B 时，导体的电阻因温度的影响改变了1 ΩD ．工作状态从A 变化到B 时，导体的电阻因温度的影响改变了9 Ω 答案 B解析 B 点时导体电阻为R B ＝U B I B ＝60.15Ω＝40 Ω，故A 错误，B 正确；A 点时导体电阻为R A ＝U A I A ＝30.1Ω＝30 Ω，工作状态从A 变化到B 时，导体的电阻因温度的影响改变ΔR ＝R B－R A ＝10 Ω，故C 、D 错误．3．(2023·浙江省模拟)在我国边远乡村的电路上常用熔断保险丝．当电路中有较强电流通过时，保险丝会快速熔断，及时切断电源，保障用电设备和人身安全．经测量，有一段电阻为R 、熔断电流为2 A 的保险丝，直径约0.5毫米．若将这段保险丝对折后绞成一根，那么保险丝的电阻和熔断电流将变为( ) A.14R 、4 A B.12R 、4 A C.14R 、0.5 A D.12R 、1 A 答案 A解析 根据r ＝ρlS 可知，对折后电阻为R ′＝ρ12l 2S ＝14R ，而两段最大电流为2 A 的保险丝并联，其允许通过的最大电流I ′＝2I max ＝4 A ，故选A.4.电阻R 1、R 2的I －U 图像如图所示，则下列说法正确的是( )A ．R 1∶R 2＝3∶1B ．将R 1与R 2串联后接于电源上，则电压比U 1∶U 2＝1∶3C ．将R 1与R 2并联后接于电源上，则电流比I 1∶I 2＝1∶3D ．将R 1与R 2并联后接于电源上，则功率比P 1∶P 2＝1∶3 答案 B解析 由题图可知，当I ＝1 A 时，U 1＝1 V ，U 2＝3 V ，所以R 1＝U 1I ＝1 Ω，R 2＝U 2I ＝3 Ω，则R 1∶R 2＝1∶3，A 错误；R 1与R 2串联时，U 1∶U 2＝R 1∶R 2＝1∶3，B 正确；R 1与R 2并联时，I 1∶I 2＝R 2∶R 1＝3∶1，P 1∶P 2＝R 2∶R 1＝3∶1，C 、D 错误．5.一车载加热器(额定电压为24 V)发热部分的电路如图所示，a 、b 、c 是三个接线端点，设ab 、ac 、bc 间的功率分别为P ab 、P ac 、P bc ，则( )A ．P ab >P bcB ．P ab ＝P acC ．P ac ＝P bcD ．P ab <P ac答案 D解析 电压接ab ，则电路的总电阻为R ab ＝9R (R ＋9R )R ＋9R ＋9R ＝90R19；电压接ac ，则电路的总电阻为R ac ＝R (9R ＋9R )R ＋9R ＋9R ＝18R19；电压接bc ，则电路的总电阻为R bc ＝9R (R ＋9R )R ＋9R ＋9R ＝90R 19；由题可知，不管接哪两个点，电压不变，为U ＝24 V ，根据P ＝U 2R可知P ab ＝P bc <P ac ，故选D.6．(2023·广东深圳市模拟)如图所示，电源的电动势为E ＝6 V ，内阻r ＝1 Ω，保护电阻R 0＝4 Ω，ab 是一段粗细均匀且电阻率较大的电阻丝，总阻值为10 Ω，长度l ＝1 m ，横截面积为0.2 cm 2.下列说法正确的是( )A ．当电阻丝接入电路的阻值为1 Ω时，电阻丝的功率最大B ．当电阻丝接入电路的阻值为4 Ω时，保护电阻的功率最大C ．电源效率的最小值为80%D ．电阻丝的电阻率为1×10－4 Ω·m 答案 C解析 当外电阻与电源内阻相等时，电源的输出功率最大．将保护电阻等效为内阻的一部分，当电阻丝接入电路的阻值为5 Ω时，电阻丝的功率最大，选项A 错误；电路中电流越大，保护电阻的功率越大，当电阻丝接入电路的阻值为0时，保护电阻的功率最大，选项B 错误；外电阻越小，电源效率越小，当电阻丝接入电路的阻值为0时，电源效率的最小值为80%，选项C 正确；根据电阻定律R ＝ρlS ，代入数据可得电阻丝的电阻率为ρ＝2×10－4 Ω·m ，选项D 错误．7.(2023·广东中山市检测)如图所示，当开关S 闭合后，小型直流电动机M 和指示灯L 都恰能正常工作．已知电源电动势为E ，内阻为r ，指示灯L 的电阻为R 0，额定电流为I ，电动机M 的线圈电阻为R ，则( )A ．电动机的额定电压为IRB ．电动机的输出功率为IE －I 2(R 0＋R ＋r )C ．电源的输出功率为IED ．整个电路的热功率为I 2(R 0＋R ) 答案 B解析 电动机正常工作时不是纯电阻元件，其额定电压不等于IR ，而是U M ＝E －I (r ＋R 0)，故A 错误；根据能量守恒定律可知，电动机的输出功率为P M ＝EI －I 2(r ＋R 0＋R )，故B 正确；根据能量守恒定律可知，电源的输出功率为P ＝EI －I 2r ，故C 错误；整个电路的热功率为P ′＝I 2(R ＋R 0＋r )，故D 错误．8．如图所示，同种材料制成且厚度相等的长方体合金块A 和B ，上表面为正方形，边长之比为2∶1.A 、B 分别与同一电源相连，电源内阻忽略不计，则( )A ．通过A 、B 的电流之比为2∶1 B ．通过A 、B 的电流之比为1∶2C ．A 、B 中自由电荷定向移动速率之比为2∶1D ．A 、B 中自由电荷定向移动速率之比为1∶2 答案 D解析 设正方形边长为L ，厚度为d ，则R ＝ρL Ld ＝ρd ，可知R A ＝R B ，与同一电源相连时，通过A 、B 的电流之比为1∶1，A 、B 错误；根据I ＝nqS v ，因S A ∶S B ＝2∶1，则v A ∶v B ＝1∶2，C 错误，D 正确．9．(2023·广东汕头市模拟)图示为新买的扫地机器人，从使用说明书上得到了以下信息：由规格为DC 14.8 V/2 200 mA·h 的锂电池供电，电机的额定功率为35 W ，当锂电池剩余电量为总容量的20%时，扫地机器人就自动回座机充电．结合上述信息，下列说法正确的是( )A ．DC 14.8 V/2 200 mA·h 表示该电池输出的是交流电B ．该机器人电机的额定电流约为0.42 AC ．正常工作时机器人电动机每秒输出35 J 动能D ．电池充满电后机器人正常工作约45 min 后回座机充电 答案 D解析 DC 14.8V/2 200 mAh 表示该电池输出的是直流电，选项A 错误；该机器人电机的额定电流为I ＝P U ＝3514.8 A ≈2.36 A ，选项B 错误；正常工作时机器人电动机内阻要产生部分内能，则每秒输出动能小于35 J ，选项C 错误；机器人人正常工作的时间t ＝q I ＝0.8×2 200 mA·h 2.36 A ≈0.75 h ＝45 min ，选项D 正确．10．(多选)(2023·广东广州市质检)一电动自行车动力电源上的铭牌标有“36 V 10 A·h ”字样，假设工作时电源(不计内阻)的输出电压恒为36 V ，额定输出功率为180 W ，由于电动机发热造成损耗(其他损耗不计)，电动自行车的效率为80%，则下列说法正确的是( ) A ．额定工作电流为10 AB ．电池充满电后总电荷量为3.6×104C C ．自行车电动机的内阻为7.2 ΩD ．自行车保持额定功率行驶的最长时间是2 h 答案 BD解析 由P ＝UI 可知，额定电流I ＝PU ＝5 A ，A 错误；电池充满电后总电荷量Q ＝10 A·h ＝10×3 600 C ＝3.6×104 C ，B 正确；电动自行车的热功率P 热＝I 2r ＝180 W ×20%＝36 W ，可得r ＝1.44 Ω，C 错误；根据电池容量Q ＝10 A·h 和I ＝5 A ，得t ＝QI ＝2 h ，D 正确．11．(多选)(2023·福建省厦门一中模拟)如图所示，把两只完全相同的表头进行改装，已知表头内阻为100 Ω，下列说法正确的是( )A ．由甲图可知，该表头满偏电流I g ＝2 mAB ．甲图是改装成的双量程电压表，其中b 量程为9 VC ．乙图中R 1＝109 Ω，R 2＝10 ΩD ．乙图中R 1＝5 Ω，R 2＝45 Ω 答案 BC解析 由题图甲可知I g ＝U R g ＋R ＝3100＋2.9×103A ＝0.001 A ＝1 mA ，b 的量程为U ′＝I g (R g＋R ＋R ′)＝0.001×(100＋2.9×103＋6×103) V ＝9 V ，故A 错误，B 正确；在题图乙中，改装为I 1＝10 mA ＝0.01 A 电流表时，并联电阻的分流电流为I ′＝I 1－I g ＝10 mA －1 mA ＝9 mA ＝0.009 A ，分流电阻的阻值为R 1＋R 2＝I g R g I ′＝0.001×1000.009 Ω＝1009 Ω，改装为I 2＝100 mA ＝0.1 A 电流表时，可得分流电阻的阻值R 1＝I g (R g ＋R 2)I 2－I g ，联立解得R 1＝109 Ω，R 2＝10 Ω，故D错误，C 正确．12．在图甲所示的电路中，电源的电动势为3.0 V ，内阻不计，灯L 1、L 2、L 3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关闭合后，下列说法中正确的是( )A ．灯泡L 1的电流为灯泡L 2电流的2倍B ．灯泡L 1的电阻为7.5 ΩC ．灯泡L 2的电阻为12 ΩD ．灯泡L 3两端的电压为1.5 V 答案 D解析 灯泡L 2、L 3串联，灯泡规格相同，故电压U 2＝U 3＝1.5 V ，由题图乙读出其电流I 2＝I 3＝0.20 A ，灯泡L 1的电压U 1＝3.0 V ，由题图乙读出其电流I 1＝0.25 A ，所以I 1I 2＝1.25，故A错误，D 正确；灯泡L 1的电阻R 1＝U 1I 1＝12 Ω，故B 错误；灯泡L 2的电阻为R 2＝U 2I 2＝7.5 Ω，故C 错误．13.如图所示的电路中，电阻R 1、R 2、R 3的阻值均为2 Ω.电流表内阻不计，在B 、C 两点间加上6 V 的电压时，电流表的示数为( )A ．0B ．1 AC ．1.5 AD ．2 A 答案 B解析 电流表内阻不计，则A 、C 两点相当于用导线连在一起，当在B 、C 两点间加上6 V 的电压时，R 2与R 3并联，然后与R 1串联，电流表测量的是通过电阻R 2的电流，等效电路图如图所示．电路中的总电阻R 总＝R 1＋R 2R 3R 2＋R 3＝3 Ω，干路中的电流为I 总＝U R 总＝63A ＝2 A ，由于R 2与R 3阻值相等，所以电流表的示数为1 A ，B 正确．。

2024届高考一轮复习物理教案(新教材粤教版)：带电粒子在立体空间中的运动

2024届高考一轮复习物理教案(新教材粤教版)：带电粒子在立体空间中的运动

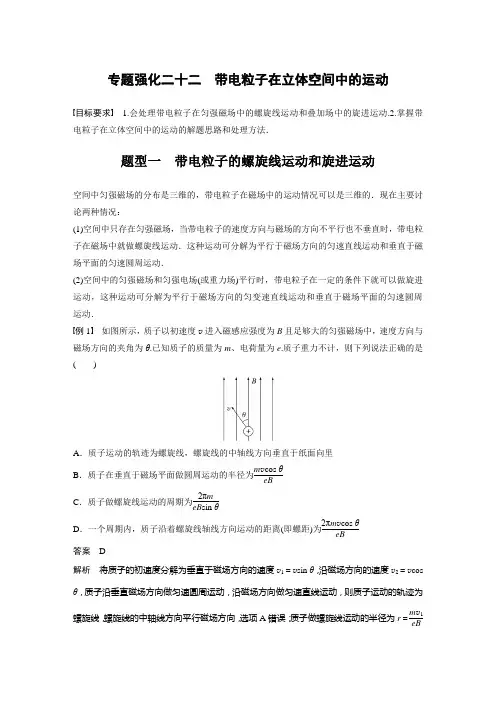

专题强化二十二 带电粒子在立体空间中的运动 目标要求 1.会处理带电粒子在匀强磁场中的螺旋线运动和叠加场中的旋进运动.2.掌握带电粒子在立体空间中的运动的解题思路和处理方法．题型一 带电粒子的螺旋线运动和旋进运动空间中匀强磁场的分布是三维的，带电粒子在磁场中的运动情况可以是三维的．现在主要讨论两种情况：(1)空间中只存在匀强磁场，当带电粒子的速度方向与磁场的方向不平行也不垂直时，带电粒子在磁场中就做螺旋线运动．这种运动可分解为平行于磁场方向的匀速直线运动和垂直于磁场平面的匀速圆周运动．(2)空间中的匀强磁场和匀强电场(或重力场)平行时，带电粒子在一定的条件下就可以做旋进运动，这种运动可分解为平行于磁场方向的匀变速直线运动和垂直于磁场平面的匀速圆周运动．例1 如图所示，质子以初速度v 进入磁感应强度为B 且足够大的匀强磁场中，速度方向与磁场方向的夹角为θ.已知质子的质量为m 、电荷量为e .质子重力不计，则下列说法正确的是( )A ．质子运动的轨迹为螺旋线，螺旋线的中轴线方向垂直于纸面向里B ．质子在垂直于磁场平面做圆周运动的半径为m v cos θeBC ．质子做螺旋线运动的周期为2πm eB sin θD ．一个周期内，质子沿着螺旋线轴线方向运动的距离(即螺距)为2πm v cos θeB答案 D解析 将质子的初速度分解为垂直于磁场方向的速度v 1＝v sin θ，沿磁场方向的速度v 2＝v cos θ，质子沿垂直磁场方向做匀速圆周运动，沿磁场方向做匀速直线运动，则质子运动的轨迹为螺旋线，螺旋线的中轴线方向平行磁场方向，选项A 错误；质子做螺旋线运动的半径为r ＝m v 1eB＝m v sin θeB ，选项B 错误；质子做螺旋线运动的周期为T ＝2πr v 1＝2πm eB，选项C 错误；一个周期内，质子沿着螺旋线轴线方向运动的距离(即螺距)为x ＝v 2T ＝2πm v cos θeB，选项D 正确． 例2 (2023·山东菏泽市模拟)在空间中存在水平向右的匀强磁场和匀强电场，磁感应强度大小为B ，电场强度大小为E ，方向均沿x 轴水平向右．在O 点，一个α粒子(氦原子核)以速度v 0沿与x 轴夹角为60°的方向射入电、磁场，已知质子质量为m 、电荷量为q ，不计α粒子的重力．求：(1)α粒子离x 轴的最远距离；(2)α粒子从O 点射出后，第3次与x 轴相交时的动能．答案 (1)23m v 0qB (2)2m v 02＋12πmE B (v 0＋6πE B) 解析 (1)由题意可知α粒子的质量为m α＝4m 、电荷量为q α＝2q ，将α粒子的初速度分解成沿x 轴方向的分速度v x 与垂直x 轴方向的分速度v y ，则有v x ＝v 0cos 60°＝12v 0，v y ＝v 0sin 60°＝32v 0 由于v x 与磁场方向平行，不受洛伦兹力影响，电场方向沿着x 轴方向，只影响v x ，不影响v y ，故α粒子在电、磁场中的运动可分解为：垂直于x 轴的平面内做匀速圆周运动，沿x 轴方向做匀加速直线运动．对于垂直于x 轴平面内的匀速圆周运动，有q αv y B ＝m αv y 2r，解得圆周运动半径r ＝m αv y q αB ＝4m v y 2qB ＝3m v 0qB ，故α粒子离x 轴的最远距离是直径的长度，即为23m v 0qB ； (2)α粒子从O 点射出后，第3次与x 轴相交时，由于在垂直于x 轴的平面内做匀速圆周运动，可知此过程经历的时间t ＝3T ＝3×2πm αq αB ＝12πm qB，沿x 轴方向的匀加速直线运动所通过的位移x ＝v x t ＋12at 2，又加速度a ＝q αE m α＝qE 2m ，解得x ＝6πm qB (v 0＋6πE B) α粒子从O 点射出后到第3次与x 轴相交的过程，由动能定理有q αEx ＝E k －12m αv 02 联立解得α粒子从O 点射出后，第3次与x 轴相交时的动能E k ＝2m v 02＋12πmE B (v 0＋6πE B)．题型二 带电粒子在立体空间中的偏转分析带电粒子在立体空间中的运动时，要发挥空间想象力，确定粒子在空间的位置关系．带电粒子依次通过不同的空间，运动过程分为不同的阶段，只要分析出每个阶段上的运动规律，再利用两个空间交界处粒子的运动状态和关联条件即可解决问题．有时需要将粒子的运动分解为两个互相垂直的平面内的运动(比如螺旋线运动和旋进运动)来求解．例3 (2022·山东卷·17)中国“人造太阳”在核聚变实验方面取得新突破，该装置中用电磁场约束和加速高能离子，其部分电磁场简化模型如图所示，在三维坐标系Oxyz 中，0<z ≤d 空间内充满匀强磁场Ⅰ，磁感应强度大小为B ，方向沿x 轴正方向；－3d ≤z <0，y ≥0的空间内充满匀强磁场Ⅱ，磁感应强度大小为22B ，方向平行于xOy 平面，与x 轴正方向夹角为45°；z <0，y ≤0的空间内充满沿y 轴负方向的匀强电场．质量为m 、带电量为＋q 的离子甲，从yOz 平面第三象限内距y 轴为L 的点A 以一定速度出射，速度方向与z 轴正方向夹角为β，在yOz 平面内运动一段时间后，经坐标原点O 沿z 轴正方向进入磁场Ⅰ.不计离子重力．(1)当离子甲从A 点出射速度为v 0时，求电场强度的大小E ；(2)若使离子甲进入磁场后始终在磁场中运动，求进入磁场时的最大速度v m ；(3)离子甲以qBd 2m的速度从O 点沿z 轴正方向第一次穿过xOy 面进入磁场Ⅰ，求第四次穿过xOy 平面的位置坐标(用d 表示)；(4)当离子甲以qBd 2m的速度从O 点进入磁场Ⅰ时，质量为4m 、带电量为＋q 的离子乙，也从O 点沿z 轴正方向以相同的动能同时进入磁场Ⅰ，求两离子进入磁场后，到达它们运动轨迹第一个交点的时间差Δt (忽略离子间相互作用)．答案 (1)m v 02sin βcos βqL (2)qBd m(3)(d ，d ，0) (4)(2＋22)πm qB解析 (1)如图所示将离子甲在A 点的出射速度v 0分解到沿y 轴方向和z 轴方向，离子受到的电场力沿y 轴负方向，可知离子沿z 轴方向做匀速直线运动，沿y 轴方向做匀减速直线运动，从A 到O 的过程，有L ＝v 0cos β·t ，v 0sin β＝at ，a ＝qE m联立解得E ＝m v 02sin βcos βqL； (2)如图所示离子从坐标原点O 沿z 轴正方向进入磁场Ⅰ中，由洛伦兹力提供向心力可得q v 1B ＝m v 12r Ⅰ离子经过磁场Ⅰ偏转后从y 轴进入磁场Ⅱ中，由洛伦兹力提供向心力可得q v 1·22B ＝m v 12r Ⅱ，可得r Ⅱ＝2r Ⅰ 为了使离子在磁场中运动，需满足r Ⅰ≤d ，r Ⅱ≤3d则可得v 1≤qBd m故要使离子甲进入磁场后始终在磁场中运动，进入磁场时的最大速度为qBd m； (3)离子甲以v ＝qBd 2m的速度从O 点沿z 轴正方向第一次穿过xOy 面进入磁场Ⅰ，离子在磁场Ⅰ中的轨迹半径为r 1＝m v qB ＝d 2离子在磁场Ⅱ中的轨迹半径为r 2＝2d 2离子从O 点第一次穿过到第四次穿过xOy 平面的运动情景，如图所示离子第四次穿过xOy 平面的x 坐标为x 4＝2r 2sin 45°＝d离子第四次穿过xOy 平面的y 坐标为y 4＝2r 1＝d故离子第四次穿过xOy 平面的位置坐标为(d ，d ，0)；(4)设离子乙的速度为v ′，根据离子甲、乙动能相同，可得12m v 2＝12×4m v ′2 可得v ′＝v 2＝qBd 4m离子乙在磁场Ⅰ中的轨迹半径为r 1′＝4m v ′qB＝d ＝2r 1 离子乙在磁场Ⅱ中的轨迹半径为r 2′＝4m v ′q ·22B ＝2d ＝2r 2 根据几何关系可知离子甲、乙运动轨迹第一个交点如图所示，从O 点进入磁场到轨迹第一个交点的过程，有t 甲＝T 1＋T 2＝2πm qB ＋2πm q ·22B ＝(2＋22)πm qB t 乙＝12T 1′＋12T 2′＝12×2π·4m qB ＋12×2π·4m q ·22B ＝(4＋42)πm qB可得离子甲、乙到达它们运动轨迹第一个交点的时间差为Δt ＝t 乙－t 甲＝(2＋22)πm qB. 课时精练1．(2022·重庆卷·5)2021年中国全超导托卡马克核聚变实验装置创造了新的纪录．为粗略了解等离子体在托卡马克环形真空室内的运动状况，某同学将一小段真空室内的电场和磁场理想化为方向均水平向右的匀强电场和匀强磁场(如图)，电场强度大小为E ，磁感应强度大小为B .若某电荷量为q 的正离子在此电场和磁场中运动，其速度平行于磁场方向的分量大小为v 1，垂直于磁场方向的分量大小为v 2，不计离子重力，则( )A ．电场力的瞬时功率为qE v 12＋v 22B ．该离子受到的洛伦兹力大小为q v 1BC ．v 2与v 1的比值不断变大D ．该离子的加速度大小不变答案 D解析 根据功率的计算公式可知P ＝F v cos θ，则电场力的瞬时功率为P ＝Eq v 1，A 错误；由于v 1与磁场B 平行，则根据洛伦兹力的计算公式知F 洛＝q v 2B ，B 错误；根据运动的叠加原理可知，离子在垂直于磁场方向做匀速圆周运动，沿磁场方向做加速运动，则v 1增大，v 2不变，v 2与v 1的比值不断变小，C 错误；离子受到的安培力不变，电场力不变，则该离子的加速度大小不变，D 正确．2.如图所示，竖直平面MNRS 的右侧存在方向竖直向上且足够大的匀强磁场，从平面MNRS 上的O 点处以初速度v 0＝10 m/s 垂直MNRS 面向右抛出一带电荷量为q 、质量为m 的小球．若磁感应强度大小B ＝πm q，g 取10 m/s 2.求：(1)小球离开磁场时的速度大小；(2)小球离开磁场时的位置与抛出点的距离．答案 (1)10 2 m/s (2)5ππ2＋16 m 解析 (1)小球在水平方向做匀速圆周运动，在竖直方向做自由落体运动，水平方向小球恰好转半个周期离开磁场，故离开磁场的时间为t ＝T 2＝πm qB＝1 s ，则离开磁场时在竖直方向上的速度v y ＝gt ＝10 m/s ，故小球离开磁场时的速度大小为v ＝v 02＋v y 2＝10 2 m/s.(2)小球离开磁场时在竖直方向的位移大小为y ＝12gt 2＝5 m ，小球在水平方向做匀速圆周运动有q v 0B ＝m v 02R ，解得R ＝m v 0qB ，水平方向位移为直径，即x ＝2R ＝2m v 0qB ＝20π m ，则小球离开磁场时的位置与抛出点的距离为s ＝x 2＋y 2＝5ππ2＋16 m.3.某离子实验装置的基本原理图如图所示，截面半径为R 的圆柱腔分为两个工作区，Ⅰ区长度d ＝4R ，内有沿y 轴正向的匀强电场，Ⅱ区内既有沿z 轴负向的匀强磁场，又有沿z 轴正向的匀强电场，电场强度与Ⅰ区电场强度等大．现有一正离子从左侧截面的最低点A 处以初速度v 0沿z 轴正向进入Ⅰ区，经过两个区域分界面上的B 点进入Ⅱ区，在以后的运动过程中恰好未从圆柱腔的侧面飞出，最终从右侧截面上的C 点飞出，B 点和C 点均为所在截面处竖直半径的中点(如图中所示)，已知离子质量为m 、电荷量为q ，不计离子重力，求：(1)电场强度的大小；(2)离子到达B 点时速度的大小；(3)Ⅱ区中磁感应强度的大小；(4)Ⅱ区的长度L 应为多大．答案 (1)3m v 0216Rq (2)54v 0 (3)2m v 0qR (4)n πR ＋3n 2π232R (n ＝1,2,3，…) 解析 (1)离子在Ⅰ区做类平抛运动，根据类平抛运动的规律有4R ＝v 0t ，3R 2＝12at 2，根据牛顿第二定律有a ＝Eq m ，解得电场强度的大小为E ＝3m v 0216Rq. (2)类平抛过程由动能定理有3EqR 2＝12m v 2－12m v 02，解得离子到达B 点时速度的大小为v ＝54v 0. (3)离子在Ⅱ区内做复杂的旋进运动．将该运动分解为圆柱腔截面上的匀速圆周运动和z 轴正方向的匀加速直线运动，根据题意可得，在圆柱腔截面上的匀速圆周运动轨迹如图所示．设临界圆轨迹半径为r ，根据几何知识有(R －r )2＝r 2＋R 24，解得离子的轨迹半径为 r ＝38R ，离子沿y 轴正方向的速度为 v y ＝v 2－v 02＝34v 0，则根据洛伦兹力提供向心力有 q v y B ＝m v y 2r解得Ⅱ区中磁感应强度大小为B ＝2m v 0qR. (4)离子在圆柱腔截面上做匀速圆周运动的周期为 T ＝2πr v y，由题意知离子在Ⅱ区运动的时间为T 的整数倍，离子在z 轴正方向上做匀加速直线运动，根据匀变速直线运动的位移公式可得L ＝v 0nT ＋12a (nT )2(n ＝1,2,3，…)，联立解得 Ⅱ 区的长度为L ＝n πR ＋3n 2π232R (n ＝1,2,3，…)． 4.如图所示，一些质量为m 、电荷量为＋q 的带电粒子从一线状粒子源射出(初速度可视为0)，经过电压为U 的电场加速后，粒子以一定的水平初速度从MS 段垂直射出(S 为MF 中点)，进入棱长为L 的正方体电磁修正区内(内部有垂直面MPRG 的方向如图，磁感应强度B 和电场强度E 大小未知的匀强磁场与匀强电场)．距离正方体底部3L 处有一与RNAG 平行且足够大平板．现以正方体底面中心O 在平板的垂直投影点为原点，在平板内建立直角坐标系(其中x 轴与GR 平行)．所有带电粒子都从正方体底面离开，且从M 点进入正方体的粒子在正方体中运动的时间满足2πm 3qB.不计粒子重力．(1)求粒子进入棱长为L 的正方体电磁修正区时速度的大小；(2)粒子射出正方体电磁修正区后到达平板所需的时间；(3)若满足关系式E ＝qUB 22π2m，求从M 点入射的粒子最后打到平板上的位置坐标．(结果用L 表示)答案 (1)2qU m (2)2L m 2qU(3)⎝⎛⎭⎪⎫－9－236L ，9＋4π54L 解析 (1)设粒子进入棱长为L 的正方体电磁修正区时的速度大小为v ，根据动能定理有qU ＝12m v 2，解得v ＝2qU m(2)在正方体中，粒子在平行于MPRG 平面方向的分运动为匀速圆周运动，在垂直于MPRG 平面方向的分运动为匀加速直线运动，设粒子做圆周运动的周期为T ，根据洛伦兹力提供向心力有q v B ＝m v 2R ，又T ＝2πR v ，联立解得T ＝2πm Bq从M 点进入正方体的粒子在正方体中的运动时间为t 1＝2πm 3qB ＝T 3，所以粒子做圆周运动转过的圆心角为120°，根据几何关系可知粒子离开正方体时的速度在垂直于平板方向的分量大小为v 2＝v cos 30°.离开正方体后粒子做匀速直线运动，到达平板所需的时间为t 2＝3L v 2，联立解得t 2＝2L m 2qU (3)根据几何关系有R ＋R cos 60°＝L ，解得R ＝23L ，粒子在正方体中做匀加速直线运动的加速度大小为a ＝qE m ＝q m qUB 22π2m ，粒子在正方体中沿y 轴方向的位移大小为y 1＝12at 12，粒子离开正方体时的速度沿y 轴方向的分速度大小为v y ＝at 1，从M 点入射的粒子最后打到平板上的位置的纵坐标为y ＝y 1＋v y t 2－L 2，联立解得y ＝9＋4π54L ，根据几何关系可知粒子在正方体中沿x 轴方向的位移大小为x 1＝R sin 60°＝33L 粒子离开正方体时的速度沿－x 轴方向的分速度大小为v 1＝v sin 30°，从M 点入射的粒子最后打到平板上的位置的横坐标为x ＝x 1－v 1t 2－L 2，联立解得x ＝－9－236L 综上所述可知从M 点入射的粒子最后打到平板上的位置坐标为⎝ ⎛⎭⎪⎫－9－236L ，9＋4π54L .。

高考物理第一轮复习教案

高考物理第一轮复习教案

高考物理第一轮复习教案本教案是针对高考物理考试的第一轮复习内容而制定，旨在帮助学生巩固基础知识，提高解题能力。

本教案内容全面、系统、科学，具有很好的可操作性和实用性。

通过本教案的学习，相信学生们能够在物理考试中取得好成绩。

一、基础知识复习1. 电学基础(1) 电荷守恒定律电路中的电荷守恒定律是指：在任何时刻，电路中封闭表面内的总电量不变，即电路中的电荷守恒。

(2) 电流和电量电流是电荷在电路中运动所产生的效应，是单位时间内通过导体横截面的电量。

电量是电荷的数量单位。

(3) 电势差和电场强度电势差是一个物理量，描述两点之间发送电场力所需要的能量，记作V。

电场强度是受力电荷单位所受的电场力，记作E。

2. 光学基础(1) 光的传播方式光线传播方式包括直线传播和弯曲传播两种，其中直线传播是光在同一均匀介质中直线传播，弯曲传播是光在介质分界面反射、折射、绕射、散射等情况下的传播方式。

(2) 光的物理特性光的物理特性包括反射、折射、干涉、衍射等。

光线从一种介质到另一种介质时，会发生反射和折射。

干涉是指两束光线相遇时发生的相长、相消的现象。

衍射是指光线遇到物体在它们的背后弯曲或弯曲而通过物质时，光线被散射以产生图案。

二、解题技巧提高1. 答题方法在做物理题目时，需要结合基础知识和解题技巧，进行分析、计算和判断。

特别是在考试中，要注重解题速度和准确性，根据题目要求进行分类讨论，并在解答中加上必要的图像。

2. 常见难点在物理学习中，对于电学和光学方面的知识，并不如力学那么直观，因此很容易出现一些难点。

如电荷分布和场强方向的计算、光线的衍射现象等，这些难点需要同学们进行反复训练。

三、课堂实践操作1. 电路实验电路实验是检验电学知识的重要手段，可以将理论知识和实际操作相结合。

学生们可以通过实验来深入了解电路中的电流、电势差、电容器和电阻的作用，提高实验技能和解决问题的能力。

2. 光学实验光学实验是学生了解光的性质和传播方式的有效方式。

2024届高考一轮复习物理教案(新教材粤教版)：电磁感应中的电路及图像问题

2024届高考一轮复习物理教案(新教材粤教版)：电磁感应中的电路及图像问题

专题强化二十三电磁感应中的电路及图像问题目标要求 1.掌握电磁感应中电路问题的求解方法.2.会计算电磁感应电路问题中电压、电流、电荷量、热量等物理量.3.能够通过电磁感应图像，读取相关信息，应用物理规律求解问题．题型一电磁感应中的电路问题1．电磁感应中的电源(1)做切割磁感线运动的导体或磁通量发生变化的回路相当于电源．电动势：E＝BL v或E＝n ΔΦΔt，这部分电路的阻值为电源内阻．(2)用右手定则或楞次定律与安培定则结合判断，感应电流流出的一端为电源正极．2．分析电磁感应电路问题的基本思路3．电磁感应中电路知识的关系图考向1感生电动势的电路问题例1如图所示，单匝正方形线圈A边长为0.2m，线圈平面与匀强磁场垂直，且一半处在磁场中，磁感应强度随时间变化的规律为B＝(0.8－0.2t)T．开始时开关S未闭合，R1＝4Ω，R2＝6Ω，C＝20μF，线圈及导线电阻不计．闭合开关S，待电路中的电流稳定后．求：(1)回路中感应电动势的大小；(2)电容器所带的电荷量．答案(1)4×10－3V(2)4.8×10－8C解析(1)由法拉第电磁感应定律有E ＝ΔB Δt S ，S ＝12L 2，代入数据得E ＝4×10－3V (2)由闭合电路的欧姆定律得I ＝ER 1＋R 2，由部分电路的欧姆定律得U ＝IR 2，电容器所带电荷量为Q ＝CU ＝4.8×10－8C.考向2动生电动势的电路问题例2(多选)如图所示，光滑的金属框CDEF 水平放置，宽为L ，在E 、F 间连接一阻值为R的定值电阻，在C 、D 间连接一滑动变阻器R 1(0≤R 1≤2R )．框内存在着竖直向下的匀强磁场．一长为L 、电阻为R 的导体棒AB 在外力作用下以速度v 匀速向右运动．金属框电阻不计，导体棒与金属框接触良好且始终垂直，下列说法正确的是()A ．ABFE 回路的电流方向为逆时针，ABCD 回路的电流方向为顺时针B ．左右两个闭合区域的磁通量都在变化且变化率相同，故电路中的感应电动势大小为2BL vC ．当滑动变阻器接入电路中的阻值R 1＝R 时，导体棒两端的电压为23BL vD ．当滑动变阻器接入电路中的阻值R 1＝R2时，滑动变阻器的电功率为B 2L 2v 28R 答案AD解析根据楞次定律可知，ABFE 回路电流方向为逆时针，ABCD 回路电流方向为顺时针，故A 正确；根据法拉第电磁感应定律可知，感应电动势E ＝BL v ，故B 错误；当R 1＝R 时，外电路总电阻R 外＝R 2，因此导体棒两端的电压即路端电压应等于13BL v ，故C 错误；该电路电动势E ＝BL v ，电源内阻为R ，当滑动变阻器接入电路中的阻值R 1＝R2时，干路电流为I ＝3BL v 4R ，滑动变阻器所在支路电流为23I ，容易求得滑动变阻器电功率为B 2L 2v 28R，故D 正确．例3(多选)如图所示，ab 为固定在水平面上的半径为l 、圆心为O 的金属半圆弧导轨，Oa间用导线连接一电阻M .金属棒一端固定在O 点，另一端P 绕过O 点的轴，在水平面内以角速度ω逆时针匀速转动，该过程棒与圆弧接触良好．半圆弧内磁场垂直纸面向外，半圆弧外磁场垂直纸面向里，磁感应强度大小均为B ，已知金属棒由同种材料制成且粗细均匀，棒长为2l 、总电阻为2r ，M 阻值为r ，其余电阻忽略不计．当棒转到图中所示的位置时，棒与圆弧的接触处记为Q 点，则()A ．通过M 的电流方向为O →aB ．通过M 的电流大小为Bl 2ω6r C ．QO 两点间电压为Bl 2ω4D ．PQ 两点间电压为3Bl 2ω2答案CD解析根据右手定则可知金属棒O 端为负极，Q 端为正极，则通过M 的电流方向从a →O ，A 错误；金属棒转动产生的电动势为E ＝Bl ·ωl2，则有I ＝E R 总＝Bl 2ω4r ，B 错误；由于其余电阻忽略不计，则QO 两点间电压，即电阻M 上的电压，根据欧姆定律有U ＝Ir ＝Bl 2ω4，C 正确；金属棒PQ 转动产生的电动势为E ′＝Bl 2lω＋lω2＝3Bl 2ω2，由于PQ 没有连接闭合回路，则PQ 两点间电压，即金属棒PQ 转动产生的电动势，为3Bl 2ω2，D 正确．题型二电磁感应中电荷量的计算计算电荷量的导出公式：q ＝nΔФR 总在电磁感应现象中，只要穿过闭合回路的磁通量发生变化，闭合回路中就会产生感应电流，设在时间Δt 内通过导体横截面的电荷量为q ，则根据电流定义式I ＝qΔt 及法拉第电磁感应定律E ＝n ΔΦΔt ，得q ＝I Δt ＝E R 总Δt ＝n ΔΦR 总Δt Δt ＝n ΔΦR 总，即q ＝n ΔΦR 总.例4在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，线圈所围的面积为0.1m 2，线圈电阻为1Ω.规定线圈中感应电流I 的正方向从上往下看是顺时针方向，如图甲所示．磁场的磁感应强度B 随时间t 的变化规律如图乙所示．以下说法正确的是()A ．在0～2s 时间内，I 的最大值为0.02AB ．在3～5s 时间内，I 的大小越来越小C ．前2s 内，通过线圈某横截面的总电荷量为0.01CD ．第3s 内，线圈的发热功率最大答案C解析0～2s 时间内，t ＝0时刻磁感应强度变化率最大，感应电流最大，I ＝E R ＝ΔB ·SΔtR＝0.01A ，A 错误；3～5s 时间内电流大小不变，B 错误；前2s 内通过线圈的电荷量q ＝ΔΦR ＝ΔB ·S R＝0.01C ，C 正确；第3s 内，B 没有变化，线圈中没有感应电流产生，则线圈的发热功率最小，D 错误．例5(2018·全国卷Ⅰ·17)如图，导体轨道OPQS 固定，其中PQS 是半圆弧，Q 为半圆弧的中点，O 为圆心．轨道的电阻忽略不计．OM 是有一定电阻、可绕O 转动的金属杆，M 端位于PQS 上，OM 与轨道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B .现使OM 从OQ 位置以恒定的角速度逆时针转到OS 位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B 增加到B ′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过OM 的电荷量相等，则B ′B等于()A.54B.32C.74D ．2答案B解析在过程Ⅰ中，根据法拉第电磁感应定律，有E 1＝ΔΦ1Δt 1＝B (12πr 2－14πr 2)Δt 1，根据闭合电路的欧姆定律，有I 1＝E 1R ，且q 1＝I 1Δt 1在过程Ⅱ中，有E 2＝ΔΦ2Δt 2＝(B ′－B )12πr 2Δt 2I 2＝E 2R，q 2＝I 2Δt 2又q1＝q2，即B(12πr2－14πr2)R＝(B′－B)12r2R所以B′B＝32，故选B.题型三电磁感应中的图像问题1．解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键．2．解题步骤(1)明确图像的种类，即是B－t图还是Φ－t图，或者E－t图、I－t图等；对切割磁感线产生感应电动势和感应电流的情况，还常涉及E－x图像和i－x图像；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向的对应关系；(4)结合法拉第电磁感应定律、闭合电路的欧姆定律、牛顿运动定律等知识写出相应的函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画图像或判断图像．3．常用方法(1)排除法：定性地分析电磁感应过程中物理量的正负，增大还是减小，以及变化快慢，来排除错误选项．(2)函数法：写出两个物理量之间的函数关系，然后由函数关系对图像进行分析和判断．考向1感生问题的图像例6(多选)(2023·广东湛江市模拟)如图甲所示，正方形导线框abcd放在范围足够大的匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t ＝0时刻，磁感应强度B的方向垂直纸面向外，感应电流以逆时针为正方向，cd边所受安培力的方向以垂直cd边向下为正方向．下列关于感应电流i和cd边所受安培力F随时间t变化的图像正确的是()答案BD解析设正方形导线框边长为L ，电阻为R ，在0～2s ，垂直纸面向外的磁场减弱，由楞次定律可知，感应电流的方向为逆时针方向，为正方向，感应电流大小i ＝ΔΦΔt ·R ＝ΔBS Δt ·R ＝2B 0S2R＝B 0SR，电流是恒定值．由左手定则可知，cd 边所受安培力方向向下，为正方向，大小为F ＝BiL ，安培力与磁感应强度成正比，数值由2F 0＝2B 0iL 减小到零.2～3s 内，垂直纸面向里的磁场增强，由楞次定律可知，感应电流的方向为逆时针方向，为正方向，感应电流大小i ＝ΔΦΔt ·R ＝B 0SR，电流是恒定值．由左手定则可知，cd 边所受安培力方向向上，为负方向，大小为F ＝BiL ，安培力与磁感应强度成正比，由零变化到－F 0＝－B 0iL .3～4s 内垂直纸面向里的磁场减弱，由楞次定律可知，感应电流的方向为顺时针方向，为负方向，感应电流大小i ＝ΔΦΔt ·R＝B 0SR，电流是恒定值．由左手定则可知，cd 边所受安培力方向向下，为正方向，大小为F ＝BiL ，安培力与磁感应强度成正比，数值由F 0＝B 0iL 减小到零.4～6s 内垂直纸面向外的磁场增强，由楞次定律可知，感应电流的方向为顺时针方向，为负方向，感应电流大小i ＝ΔΦΔt ·R＝B 0SR，电流是恒定值．由左手定则可知，cd 边所受安培力方向向上，为负方向，大小为F ＝BiL ，安培力与磁感应强度成正比，数值由零变化到－2F 0＝－2B 0iL ，由以上分析计算可得A 、C 错误，B 、D 正确．考向2动生问题的图像例7如图所示，将一均匀导线围成一圆心角为90°的扇形导线框OMN ，圆弧MN 的圆心为O 点，将O 点置于直角坐标系的原点，其中第二和第四象限存在垂直纸面向里的匀强磁场，其磁感应强度大小为B ，第三象限存在垂直纸面向外的匀强磁场，磁感应强度大小为2B .t ＝0时刻，让导线框从图示位置开始以O 点为圆心沿逆时针方向做匀速圆周运动，规定电流方向ONM 为正，在下面四幅图中能够正确表示电流i 与时间t 关系的是()答案C解析在0～t 0时间内，线框沿逆时针方向从题图所示位置开始(t ＝0)转过90°的过程中，产生的感应电动势为E 1＝12BωR 2，由闭合电路的欧姆定律得，回路中的电流为I 1＝E 1r ＝BR 2ω2r ，根据楞次定律判断可知，线框中感应电流方向为逆时针方向(沿ONM 方向)．在t 0～2t 0时间内，线框进入第三象限的过程中，回路中的电流方向为顺时针方向(沿OMN 方向)，回路中产生的感应电动势为E 2＝12Bω·R 2＋12·2BωR 2＝32BωR 2＝3E 1，感应电流为I 2＝3I 1.在2t 0～3t 0时间内，线框进入第四象限的过程中，回路中的电流方向为逆时针方向(沿ONM 方向)，回路中产生的感应电动势为E 3＝12Bω·R 2＋12·2Bω·R 2＝32BωR 2＝3E 1，感应电流为I 3＝3I 1，在3t 0～4t 0时间内，线框出第四象限的过程中，回路中的电流方向为顺时针方向(沿OMN 方向)，回路中产生的感应电动势为E 4＝12BωR 2，回路电流为I 4＝I 1，故C 正确，A 、B 、D 错误．例8(2023·广东珠海市模拟)图中两条平行虚线之间存在匀强磁场，虚线间的距离为L ，磁场方向垂直纸面向里．abcd 是位于纸面内的直角梯形线圈，ab 与dc 间的距离也为L .t ＝0时刻，ab 边与磁场区域边界重合(如图)．现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域．取沿a →d →c →b →a 的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I 随时间t 变化的图线可能是()答案A解析线圈移动0～L ，即在0～Lv时间内，线圈进磁场，垂直纸面向里通过线圈的磁通量增大，线圈中产生逆时针方向的感应电流(正)，线圈切割磁感线的有效长度l 均匀增大，感应电流I ＝E R ＝B v lR 均匀增大；线圈移动L ～2L ，即在L v ～2L v 时间内，线圈出磁场，垂直纸面向里通过线圈的磁通量减少，线圈中产生顺时针方向的感应电流(负)，线圈切割磁感线的有效长度l 均匀增大，感应电流I ＝E R ＝B v lR均匀增大，因此A 正确，B 、C 、D 错误．课时精练1.如图所示是两个相互连接的金属圆环，小金属环的电阻是大金属环电阻的二分之一，匀强磁场垂直穿过大金属环所在区域，当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E ，则a 、b 两点间的电势差为()A.12EB.13EC.23E D ．E答案B解析a 、b 间的电势差等于路端电压，而小环电阻占电路总电阻的13，故a 、b 间电势差为U＝13E ，选项B 正确．2．如图甲所示，在线圈l 1中通入电流i 1后，在l 2上产生的感应电流随时间变化的规律如图乙所示，l 1、l 2中电流的正方向如图甲中的箭头所示．则通入线圈l 1中的电流i 1随时间t 变化的图像是图中的()答案D解析因为l 2中感应电流大小不变，根据法拉第电磁感定律可知，l 1中磁场的变化是均匀的，即l 1中电流的变化也是均匀的，A 、C 错误；根据题图乙可知，0～T4时间内l 2中的感应电流产生的磁场方向向左，所以线圈l 1中感应电流产生的磁场方向向左并且减小，或方向向右并且增大，B 错误，D 正确．3．(多选)(2023·广东省华南师大附中模拟)如图所示，在磁感应强度大小为B 、方向竖直向下的匀强磁场中，有两根光滑的平行导轨，间距为L ，导轨两端分别接有电阻R 1和R 2，导体棒以某一初速度从ab 位置向右运动距离x 到达cd 位置时，速度为v ，产生的电动势为E ，此过程中通过电阻R 1、R 2的电荷量分别为q 1、q 2.导体棒有电阻，导轨电阻不计．下列关系式中正确的是()A ．E ＝BL vB ．E ＝2BL vC ．q 1＝BLx R 1D.q 1q 2＝R 2R 1答案AD解析导体棒做切割磁感线的运动，速度为v 时产生的感应电动势E ＝BL v ，故A 正确，B错误；设导体棒的电阻为r ，根据法拉第电磁感应定律得E ＝ΔΦΔt ＝BLxΔt ，根据闭合电路欧姆定律得I ＝Er ＋R 1R 2R 1＋R 2，通过导体棒的电荷量为q ＝I Δt ，导体棒相当于电源，电阻R 1和R 2并联，则通过电阻R 1和R 2的电流之比I 1I 2＝R 2R 1，通过电阻R 1、R 2的电荷量之比q 1q 2＝I 1Δt I 2Δt ＝R2R 1，结合q ＝q 1＋q 2，解得q 1＝BLxR 2(R 1＋R 2)r ＋R 1R 2，故C 错误，D 正确．4．(多选)如图甲所示，单匝正方形线框abcd 的电阻R ＝0.5Ω，边长L ＝20cm ，匀强磁场垂直于线框平面向里，磁感应强度的大小随时间变化规律如图乙所示，则下列说法中正确的是()A ．线框中的感应电流沿逆时针方向，大小为2.4×10－2AB ．0～2s 内通过ab 边横截面的电荷量为4.8×10－2CC ．3s 时ab 边所受安培力的大小为1.44×10－2ND ．0～4s 内线框中产生的焦耳热为1.152×10－3J 答案BD解析由楞次定律判断感应电流为顺时针方向，由法拉第电磁感应定律得电动势E ＝SΔB Δt＝1.2×10－2V ，感应电流I ＝E R＝2.4×10－2A ，故选项A 错误；电荷量q ＝I Δt ，解得q ＝4.8×10－2C ，故选项B 正确；安培力F ＝BIL ，由题图乙得，3s 时B ＝0.3T ，代入数值得：F ＝1.44×10－3N ，故选项C 错误；由焦耳定律得Q ＝I 2Rt ，代入数值得Q ＝1.152×10－3J ，故D 选项正确．5.在水平光滑绝缘桌面上有一边长为L 的正方形线框abcd ，被限制在沿ab 方向的水平直轨道上自由滑动．bc 边右侧有一正直角三角形匀强磁场区域efg ，直角边ge 和ef 的长也等于L ，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力作用下向右以速度v 匀速穿过磁场区，若图示位置为t ＝0时刻，设逆时针方向为电流的正方向．则感应电流i －t 图像正确的是(时间单位为L v)()答案D 解析bc 边的位置坐标x 从0～L 的过程中，根据楞次定律判断可知线框中感应电流方向沿a →b →c →d →a ，为正值．线框bc 边有效切线长度为l ＝L －v t ，感应电动势为E ＝Bl v ＝B (L－v t )·v ，随着t 均匀增加，E 均匀减小，感应电流i ＝E R，即知感应电流均匀减小．同理，x 从L ～2L 的过程中，根据楞次定律判断出感应电流方向沿a →d →c →b →a ，为负值，感应电流仍均匀减小，故A 、B 、C 错误，D 正确．6.如图所示，线圈匝数为n ，横截面积为S ，线圈电阻为R ，处于一个均匀增强的磁场中，磁感应强度随时间的变化率为k ，磁场方向水平向右且与线圈平面垂直，电容器的电容为C ，两个电阻的阻值均为2R .下列说法正确的是()A ．电容器上极板带负电B ．通过线圈的电流大小为nkS 2RC ．电容器所带的电荷量为CnkS 2D ．电容器所带的电荷量为2CnkS 3答案D解析由楞次定律和右手螺旋定则知，电容器上极板带正电，A 错误；因E ＝nkS ，I ＝E 3R ＝nkS 3R，B 错误；又U ＝I ×2R ＝2nkS 3，Q ＝CU ＝2CnkS 3，C 错误，D 正确．7．如图甲所示，一长为L 的导体棒，绕水平圆轨道的圆心O 匀速顺时针转动，角速度为ω，电阻为r ，在圆轨道空间存在有界匀强磁场，磁感应强度大小为B .半径小于L 2的区域内磁场竖直向上，半径大于L 2的区域内磁场竖直向下，俯视图如图乙所示，导线一端Q 与圆心O 相连，另一端P 与圆轨道连接给电阻R 供电，其余电阻不计，则()A ．电阻R 两端的电压为BL 2ω4B ．电阻R 中的电流方向向上C ．电阻R 中的电流大小为BL 2ω4(R ＋r )D ．导体棒的安培力做功的功率为0答案C 解析半径小于L 2的区域内，E 1＝B L 2·ωL 22＝BL 2ω8，半径大于L 2的区域，E 2＝B L 2·ωL 2＋ωL 2＝3BL 2ω8，根据题意可知，两部分电动势相反，故总电动势E ＝E 2－E 1＝BL 2ω4，根据右手定则可知圆心为负极，圆环为正极，电阻R 中的电流方向向下，电阻R 上的电压U ＝R R ＋r E ＝RBL 2ω4(R ＋r )，故A 、B 错误；电阻R 中的电流大小为I ＝E R ＋r ＝BL 2ω4(R ＋r )，故C 正确；回路有电流，则安培力不为零，故导体棒的安培力做功的功率不为零，故D 错误．8.(多选)如图，PAQ 为一段固定于水平面上的光滑圆弧导轨，圆弧的圆心为O ，半径为L .空间存在垂直导轨平面、磁感应强度大小为B 的匀强磁场．电阻为R 的金属杆OA 与导轨接触良好，图中电阻R 1＝R 2＝R ，其余电阻不计．现使OA 杆在外力作用下以恒定角速度ω绕圆心O 顺时针转动，在其转过π3的过程中，下列说法正确的是()A ．流过电阻R 1的电流方向为P →R 1→OB ．A 、O 两点间电势差为BL 2ω2C ．流过OA 的电荷量为πBL 26RD ．外力做的功为πωB 2L 418R答案AD 解析由右手定则判断出OA 中电流方向由O →A ，可知流过电阻R 1的电流方向为P →R 1→O ，故A 正确；OA 产生的感应电动势为E ＝BL 2ω2，将OA 当成电源，外部电路R 1与R 2并联，则A 、O 两点间的电势差为U ＝ER ＋R 2·R 2＝BL 2ω6，故B 错误；流过OA 的电流大小为I ＝E R ＋R 2＝BL 2ω3R ，转过π3弧度所用时间为t ＝π3ω＝π3ω，流过OA 的电荷量为q ＝It ＝πBL 29R ，故C 错误；转过π3弧度过程中，外力做的功为W ＝EIt ＝πωB 2L 418R，故D 正确．9.(多选)(2019·全国卷Ⅱ·21)如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计．虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场．将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好．已知PQ 进入磁场时加速度恰好为零．从PQ 进入磁场开始计时，到MN 离开磁场区域为止，流过PQ 的电流随时间变化的图像可能正确的是()答案AD 解析根据题述，PQ 进入磁场时加速度恰好为零，两导体棒从同一位置释放，则两导体棒进入磁场时的速度相同，产生的感应电动势大小相等，PQ 通过磁场区域后MN 进入磁场区域，MN 同样匀速直线运动通过磁场区域，故流过PQ 的电流随时间变化的图像可能是A ；若释放两导体棒的时间间隔较短，在PQ 没有出磁场区域时MN 就进入磁场区域，则两棒在磁场区域中运动时回路中磁通量不变，感应电动势和感应电流为零，两棒不受安培力作用，二者在磁场中做加速运动，PQ 出磁场后，MN 切割磁感线产生感应电动势和感应电流，且感应电流一定大于刚开始仅PQ 切割磁感线时的感应电流I 1，则MN 所受的安培力一定大于MN 的重力沿导轨平面方向的分力，所以MN 一定做减速运动，回路中感应电流减小，流过PQ 的电流随时间变化的图像可能是D.10．如图甲所示，虚线MN 左、右两侧的空间均存在与纸面垂直的匀强磁场，右侧匀强磁场的方向垂直纸面向外，磁感应强度大小恒为B 0；左侧匀强磁场的磁感应强度B 随时间t 变化的规律如图乙所示，规定垂直纸面向外为磁场的正方向．一硬质细导线的电阻率为ρ、横截面积为S 0，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上．求：(1)t ＝t 02时，圆环受到的安培力；(2)在0～320内，通过圆环的电荷量．答案(1)3B 02r 2S 04ρt 0，垂直于MN 向左(2)3B 0rS 08ρ解析(1)根据法拉第电磁感应定律，圆环中产生的感应电动势E ＝ΔB Δt S 上式中S ＝πr 22由题图乙可知ΔB Δt ＝B 0t 0根据闭合电路的欧姆定律有I ＝ER 根据电阻定律有R ＝ρ2πrS 0t ＝12t 0时，圆环受到的安培力大小F ＝B 0I ·(2r )＋B 02I ·(2r )联立解得F ＝3B 02r 2S 04ρt 0由左手定则知，方向垂直于MN 向左．(2)通过圆环的电荷量q ＝I ·Δt根据闭合电路的欧姆定律和法拉第电磁感应定律有I ＝E R ，E ＝ΔΦΔt在0～32t 0内，穿过圆环的磁通量的变化量为ΔΦ＝B 0·12πr 2＋B 02·12πr 2联立解得q ＝3B 0rS 08ρ.11.(2023·广东广州市模拟)在同一水平面中的光滑平行导轨P 、Q 相距L ＝1m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 间距离d ＝10mm ，定值电阻R 1＝R 2＝12Ω，R 3＝2Ω，金属棒ab 电阻r ＝2Ω，其他电阻不计．磁感应强度B ＝1T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间、质量m ＝1×10－14kg 、带电荷量q ＝－1×10－14C 的微粒(图中未画出)恰好静止不动．取g ＝10m/s 2，在整个运动过程中金属棒与导轨接触良好．且运动速度保持恒定．求：(1)匀强磁场的方向；(2)ab 两端的电压；(3)金属棒ab 运动的速度大小．答案(1)竖直向下(2)0.4V (3)0.5m/s 解析(1)带负电的微粒受到重力和电场力处于静止状态，因重力竖直向下，则电场力竖直向上，故M 板带正电．ab 棒向右切割磁感线产生感应电动势，ab 棒相当于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下；(2)由平衡条件，得mg ＝EqE ＝U MNd所以MN 间的电压U MN ＝mgd q ＝1×10－14×10×10×10－31×10－14V ＝0.1VR 3两端电压与电容器两端电压相等，由欧姆定律得通过R 3的电流I ＝U MN R 3＝0.12A ＝0.05A ab 棒两端的电压为U ab＝U MN＋R1R2·I＝0.1V＋0.05V×6V＝0.4VR1＋R2(3)由闭合电路欧姆定律得ab棒产生的感应电动势为E感＝U ab＋Ir＝0.4＋0.05×2V＝0.5V由法拉第电磁感应定律得感应电动势E＝BL v感联立解得v＝0.5m/s.。

2024届高考一轮复习物理教案(新教材粤教版)：法拉第电磁感应定律、自感和涡流

2024届高考一轮复习物理教案(新教材粤教版)：法拉第电磁感应定律、自感和涡流

第2讲 法拉第电磁感应定律、自感和涡流目标要求 1.理解法拉第电磁感应定律，会应用E ＝n ΔΦΔt 进行有关计算.2.会计算导体切割磁感线产生的感应电动势.3.了解自感现象、涡流、电磁驱动和电磁阻尼．考点一 法拉第电磁感应定律的理解及应用1．感应电动势(1)感应电动势：在电磁感应现象中产生的电动势．(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关． 2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比． (2)公式：E ＝n ΔΦΔt ，其中n 为线圈匝数．(3)感应电流与感应电动势的关系：I ＝ER ＋r.(4)说明：E 的大小与Φ、ΔΦ无关，决定于磁通量的变化率ΔΦΔt.1．Φ＝0，ΔΦΔt不一定等于0.( √ )2．穿过线圈的磁通量变化越大，感应电动势也越大．( × ) 3．穿过线圈的磁通量变化越快，感应电动势越大．( √ )4．线圈匝数n 越多，磁通量越大，产生的感应电动势也越大．( × )对公式E ＝n ΔΦΔt的理解1．若已知Φ－t 图像，则图线上某一点的切线斜率为ΔΦΔt.2．当ΔΦ仅由B 的变化引起时，E ＝n ΔB ·SΔt，其中S 为线圈在磁场中的有效面积．若B ＝B 0＋kt ，则ΔBΔt＝k .3．当ΔΦ仅由S 的变化引起时，E ＝nB ΔSΔt.4．当B 、S 同时变化时，则E ＝n B 2S 2－B 1S 1Δt ≠n ΔB ·ΔSΔt.例1 (2022·全国甲卷·16)三个用同样的细导线做成的刚性闭合线框，正方形线框的边长与圆线框的直径相等，圆线框的半径与正六边形线框的边长相等，如图所示．把它们放入磁感应强度随时间线性变化的同一匀强磁场中，线框所在平面均与磁场方向垂直，正方形、圆形和正六边形线框中感应电流的大小分别为I 1、I 2和I 3.则( )A ．I 1<I 3<I 2B ．I 1>I 3>I 2C ．I 1＝I 2>I 3D ．I 1＝I 2＝I 3答案 C解析 设圆线框的半径为r ，则由题意可知正方形线框的边长为2r ，正六边形线框的边长为r ；所以圆线框的周长为C 2＝2πr ，面积为S 2＝πr 2.同理可知正方形线框的周长和面积分别为C 1＝8r ，S 1＝4r 2，正六边形线框的周长和面积分别为C 3＝6r ，S 3＝33r 22，三个线框材料粗细相同，根据电阻定律R ＝ρLS 横截面，可知三个线框电阻之比为R 1∶R 2∶R 3＝C 1∶C 2∶C 3＝8∶2π∶6 根据法拉第电磁感应定律有I ＝E R ＝ΔB Δt ·SR可得电流之比为I 1∶I 2∶I 3＝2∶2∶ 3 即I 1＝I 2>I 3，故选C.例2 (多选)(2023·广东名校联考)如图甲所示，等边三角形金属框ACD 的边长均为L ，单位长度的电阻为r ，E 为CD 边的中点，三角形ADE 所在区域内有磁感应强度垂直纸面向外、大小随时间变化的匀强磁场，图乙是匀强磁场的磁感应强度B 随时间t 变化的图像．下列说法正确的是( )A ．t 0时刻，穿过金属框的磁通量为3B 0L 24B ．5t 0时刻，金属框内的感应电流由大变小C ．0～5t 0时间内的感应电动势小于5t 0～8t 0时间内的感应电动势D ．5t 0～8t 0时间内，A 、E 两点的电势差的绝对值恒为3B 0L 248t 0答案 CD解析 t 0时刻，穿过金属框的磁通量Φ＝15B 0×12×12L ×32L ＝3B 0L 240，A 错误；根据法拉第电磁感应定律可知E ＝ΔΦΔt ，结合题图乙可知，0～5t 0时间内的感应电动势小于5t 0～8t 0时间内的感应电动势，结合闭合电路欧姆定律可知，5t 0时刻，金属框内的感应电流由小变大，B 错误，C 正确；5t 0～8t 0时间内，A 、E 两点的电势差的绝对值恒为U ＝I ×12R ＝ΔΦR Δt ×12R ＝3B 0L 248t 0，D 正确．考点二 动生电动势1．导体平动切割磁感线产生感应电动势的算式E ＝BL v 的理解(1)直接使用E ＝BL v 的条件是：在匀强磁场中，B 、L 、v 三者互相垂直．如果不相互垂直，应取垂直分量进行计算． (2)有效长度公式E ＝BL v 中的L 为导体两端点连线在垂直于速度方向上的投影长度．如图，导体的有效长度分别为：图甲：L ＝cd sin β.图乙：沿v 方向运动时，L ＝MN .图丙：沿v 1方向运动时，L ＝2R ；沿v 2方向运动时，L ＝R . (3)相对速度E ＝BL v 中的速度v 是导体相对磁场的速度，若磁场也在运动，应注意速度间的相对关系． 2．导体转动切割磁感线如图，当长为L 的导体在垂直于匀强磁场(磁感应强度为B )的平面内，绕一端以角速度ω匀速转动，当导体运动Δt 时间后，转过的弧度θ＝ωΔt ，扫过的面积ΔS ＝12L 2ωΔt ，则E ＝ΔΦΔt ＝B ΔS Δt ＝12BL 2ω(或E ＝BL v ＝BL v A ＋vC 2＝BL ωL 2＝12BL 2ω)．1．公式E ＝BL v 中的L 是导体棒的总长度．( × )2．磁场相对导体棒运动，导体棒中也可能产生感应电动势．( √ ) 考向1 有效长度问题例3 如图所示，由均匀导线制成的半径为R 的圆环，以速度v 匀速进入一磁感应强度大小为B 的匀强磁场．当圆环运动到图示位置(∠aOb ＝90°)时，a 、b 两点的电势差U ab 为( )A.2BR vB.22BR v C ．－24BR v D ．－324BR v答案 D解析 有效切割长度即a 、b 连线的长度，如图所示由几何关系知有效切割长度为2R ，所以产生的电动势为E ＝BL v ＝B ·2R v ，电流的方向为a →b ，所以U ab <0，由于在磁场部分的阻值为整个圆的14，所以U ab ＝－34B ·2R v ＝－324BR v ，故选D.考向2 平动切割磁感线例4 (多选)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直．边长为0.1 m 、总电阻为0.005 Ω的正方形导线框abcd 位于纸面内，cd 边与磁场边界平行，如图(a)所示．已知导线框一直向右做匀速直线运动，cd 边于t ＝0时刻进入磁场．线框中感应电动势随时间变化的图线如图(b)所示(感应电流的方向为顺时针时，感应电动势取正)．下列说法正确的是( )A ．磁感应强度的大小为0.5 TB ．导线框运动速度的大小为0.5 m/sC ．磁感应强度的方向垂直于纸面向外D ．在t ＝0.4 s 至t ＝0.6 s 这段时间内，导线框所受的安培力大小为0.1 N 答案 BC解析 由题图(b)可知，导线框经过0.2 s 全部进入磁场，则速度v ＝l t ＝0.10.2 m/s ＝0.5 m/s ，选项B 正确；由题图(b)可知，cd 边切割磁感线产生的感应电动势E ＝0.01 V ，根据E ＝Bl v 得，B ＝E l v ＝0.010.1×0.5 T ＝0.2 T ，选项A 错误；根据右手定则及正方向的规定可知，磁感应强度的方向垂直于纸面向外，选项C 正确；在t ＝0.4 s 至t ＝0.6 s 这段时间内，导线框中的感应电流I ＝E R ＝0.010.005A ＝2 A, 所受的安培力大小为F ＝BIl ＝0.2×2×0.1 N ＝0.04 N ，选项D 错误．考向3 转动切割磁感线例5 (多选)金属棒ab 长度L ＝0.5 m ，阻值r ＝1 Ω，放在半径分别为r 1＝0.5 m 和 r 2＝1.0 m 的水平同心圆环导轨上，两圆环之间有竖直向上的匀强磁场，磁感应强度为B ＝2 T ；从两圆环下端引出导线连接一阻值为R ＝2 Ω的电阻，ab 在外力作用下以角速度ω＝4 rad/s 绕圆心顺时针(从上往下看)做匀速圆周运动，不计圆环导轨的电阻和一切摩擦，下列说法正确的是( )A ．a 点的电势高于b 点的电势B ．电阻R 两端的电压为2 VC ．在金属棒旋转一周的时间内，金属棒上产生的焦耳热为π4 JD ．在金属棒旋转半周的时间内，金属棒上产生的焦耳热为π4 J答案 ABD解析 由右手定则可知，金属棒顺时针转动时，感应电流方向由b 到a ，金属棒充当电源，则a 点的电势高于b 点的电势，故A 正确；金属棒产生的感应电动势E ＝BLω·r 1＋r 22＝3 V ，则电阻R 两端的电压为U R ＝R R ＋r·E ＝2 V ，故B 正确；金属棒旋转半周的时间t ′＝πω＝π4 s ，通过的电流I ＝E R ＋r＝1 A ，产生的焦耳热为Q ＝I 2rt ′＝π4 J ，故C 错误，D 正确．考点三 自感现象1．概念：当一个线圈中的电流变化时，它所产生的变化的磁场在线圈本身激发出感应电动势．这种现象称为自感，由于自感而产生的感应电动势叫作自感电动势． 2．表达式：E ＝L ΔIΔt.3．自感系数L 的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关．1．线圈中电流越大，自感系数也越大．(×)2．对于同一个线圈，电流变化越快，线圈中的自感电动势也越大．(√) 3．自感电动势总是阻止原电流的变化．(×)通电自感和断电自感的比较电路图器材要求A1、A2同规格，R＝R L，L较大L很大(有铁芯)通电时在S闭合瞬间，灯A2立即亮起来，灯A1逐渐变亮，最终一样亮灯A立即亮，然后逐渐变暗达到稳定断电时回路电流减小，灯泡逐渐变暗，A1电流方向不变，A2电流反向①若I2≤I1，灯泡逐渐变暗；②若I2＞I1，灯泡闪亮后逐渐变暗．两种情况下灯泡中电流方向均改变总结自感电动势总是阻碍原电流的变化例6(2023·湖南省长郡中学模拟)某同学想对比自感线圈和小灯泡对电路的影响，他设计了如图甲所示的电路，电路两端电压U恒定，A1、A2为完全相同的电流传感器．先闭合开关K 得到如图乙所示的i－t图像，等电路稳定后，断开开关(断开开关的实验数据未画出)．下列关于该实验的说法正确的是()A．闭合开关时，自感线圈中电流为零，其自感电动势也为零B．图乙中的a曲线表示电流传感器A2测得的数据C．断开开关时，小灯泡会明显闪亮后逐渐熄灭D．t1时刻小灯泡与线圈的电阻相等答案 D解析闭合开关时，其线圈自感电动势等于电源电动势，自感线圈中电流为零，故A错误；A2中电流等于自感线圈中电流，自感线圈中电流从零开始逐渐增大，最后趋于稳定，故A2中数据应为题图乙中b曲线，故B错误；断开开关前，两支路中电流相等，刚断开开关时，回路中的电流不变，故灯泡不会发生明显闪亮，而是逐渐熄灭，故C错误；t1时刻，两支路中电压相等，电流相等，则电阻相等，即小灯泡与线圈的电阻相等，故D正确．分析自感问题的三个技巧考点四涡流电磁阻尼和电磁驱动1．涡流现象(1)涡流：块状金属放在变化磁场中，或者让它在非均匀磁场中运动时，金属块内产生的漩涡状感应电流．(2)产生原因：金属块内磁通量变化→感应电动势→感应电流．2．电磁阻尼当导体在磁场中运动时，感应电流会使导体受到安培力，安培力总是阻碍导体的运动．3．电磁驱动如果磁场相对于导体转动，在导体中会产生感应电流使导体受到安培力而运动起来．1．电磁阻尼体现了能量守恒定律．(√)2．电磁阻尼阻碍相对运动，电磁驱动促进二者相对运动．(×)例7如图所示，关于涡流的下列说法中错误的是()A．真空冶炼炉是利用涡流来熔化金属的装置B．家用电磁炉锅体中的涡流是由恒定磁场产生的C．阻尼摆摆动时产生的涡流总是阻碍其运动D．变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流答案 B例8(2023·广东深圳市建文外国语学校模拟)如图是汽车上使用的电磁制动装置示意图．电磁制动是一种非接触的制动方式，其原理是当导体在通电线圈产生的磁场中运动时，会产生涡流，使导体受到阻碍运动的制动力．下列说法正确的是()A．制动过程中，导体不会产生热量B．如果导体反向转动，此装置将不起制动作用C．制动力的大小与线圈中电流的大小无关D．线圈中电流一定时，导体运动的速度越大，制动力就越大答案 D解析电磁制动的原理是当导体在通电线圈产生的磁场中运动时，会产生涡流，电流流过导体时会产生热量，A错误；如果改变线圈中的电流方向，铁芯产生的磁感线的方向反向，此时产生的涡流方向也相反，电流和磁场方向同时反向，安培力方向不变，故仍使导体受到阻碍运动的制动力，B错误；线圈中电流越大，则产生的磁场越强，转盘转动产生的涡流越强，则制动器对转盘的制动力越大，C错误；线圈电流一定时，导体运动的速度越大，转盘转动产生的涡流越强，制动力就越大，D正确．课时精练1．如图所示，在某次阅兵盛典上，我国预警机“空警－2000”在通过天安门上空时机翼保持水平，以4.5×102 km/h的速度自东向西飞行．该机的翼展(两翼尖之间的距离)为50 m，北京地区地磁场向下的竖直分量大小为4.7×10－5 T，则()A ．两翼尖之间的电势差为2.9 VB ．两翼尖之间的电势差为1.1 VC ．飞机左方翼尖的电势比右方翼尖的电势高D ．飞机左方翼尖的电势比右方翼尖的电势低 答案 C解析 飞机的飞行速度为 4.5×102 km/h ＝125 m/s ，飞机两翼尖之间的电动势为E ＝Bl v ＝4.7×10－5×50×125 V ≈0.29 V ，A 、B 项错误；飞机从东向西飞行，磁场竖直分量向下，根据右手定则可知，飞机左方翼尖的电势高于右方翼尖的电势，C 项正确，D 项错误． 2.(2022·江苏卷·5)如图所示，半径为r 的圆形区域内有垂直于纸面的匀强磁场，磁感应强度B 随时间t 的变化关系为B ＝B 0＋kt ，B 0、k 为常量，则图中半径为R 的单匝圆形线圈中产生的感应电动势大小为( )A ．πkr 2B ．πkR 2C ．πB 0r 2D ．πB 0R 2答案 A解析 由题意可知磁场的变化率为ΔB Δt ＝kt t ＝k ，根据法拉第电磁感应定律可知E ＝ΔΦΔt ＝ΔB πr 2Δt ＝k πr 2，故选A.3.(2023·广东广州市模拟)如图所示，电路中A 、B 是规格相同的灯泡，L 是电阻可忽略不计的自感线圈，那么( )A ．合上S ，A 、B 一起亮，然后A 变暗，最后熄灭 B ．合上S ，B 先亮，A 逐渐变亮，最后A 、B 一样亮C ．断开S ，A 立即熄灭，B 由亮变暗，最后熄灭D．断开S，A、B同时熄灭答案 A解析合上S，线圈中电流要增加，会产生自感电动势，故只能缓慢增加，所以A、B一起亮，然后A变暗，最后熄灭，B更亮，故A正确，B错误；断开S，线圈中电流要减小，会产生自感电动势，故只能缓慢减小，通过灯泡A构成回路，所以B立即熄灭，A闪亮一下后熄灭，故C、D错误．4．(2023·广东省模拟)在油电混合小轿车上有一种装置，刹车时能将车的动能转化为电能，启动时再将电能转化为动能，从而实现节能减排．图中，甲、乙磁场方向与轮子的转轴平行，丙、丁磁场方向与轮子的转轴垂直，轮子是绝缘体，则采取下列哪个措施，能有效地借助磁场的作用，让转动的轮子停下()A．如图甲，在轮上固定如图绕制的线圈B．如图乙，在轮上固定如图绕制的闭合线圈C．如图丙，在轮上固定一些细金属棒，金属棒与轮子转轴平行D．如图丁，在轮上固定一些闭合金属线框，线框长边与轮子转轴平行答案 D解析题图甲和题图乙中当轮子转动时，穿过线圈的磁通量都是不变的，不会产生感生电流，则不会有安培力阻碍轮子的运动，选项A、B错误；题图丙中在轮上固定一些细金属棒，当轮子转动时会产生感应电动势，但是不会形成感应电流，则也不会产生安培力阻碍轮子转动，选项C错误；题图丁中在轮上固定一些闭合金属线框，线框长边与轮子转轴平行，当轮子转动时会产生感应电动势，形成感应电流，则会产生安培力阻碍轮子转动，使轮子很快停下来，选项D正确．5．(2023·广东深圳市模拟)电磁阻尼可以无磨损地使运动的线圈快速停下来．如图所示，扇形铜框abcd在绝缘细杆作用下绕转轴O在同一水平面内快速逆时针转动，虚线把圆环分成八等份，扇形铜框恰好可以与其中一份重合．为使线框快速停下来，实验小组设计了以下几种方案，其中虚线为匀强磁场的理想边界，边界内磁场大小均相同，其中最合理的是()答案 C解析扇形铜框逆时针转动时，对于A、D选项，通过铜框的磁通量不发生变化，无感应电流产生，则线圈不会受到安培力作用；对于B、C选项，通过铜框的磁通量发生变化，产生感应电流，B项的铜框只有单边ad或bc受到安培力作用，而C项的铜框ad边、bc边同时受到安培力作用，所以最合理的是C选项．6．(多选)(2023·湖北省模拟)如图所示，在距地面高h＝1.25 m处固定有两根间距为l＝0.5 m 水平放置的平行金属导轨，导轨的左端接有电源E，右端边缘处静置有一长l＝0.5 m、质量m＝0.2 kg、电阻R＝5.0 Ω的导体棒ab，导体棒所在空间有磁感应强度大小B＝1.0 T、方向竖直向上的匀强磁场．闭合开关后，导体棒ab以某一初速度水平向右抛出，已知导体棒落地点到抛出点的水平距离d＝2.5 m，重力加速度g＝10 m/s2，则()A．在空中运动过程中，导体棒a端的电势低于b端的电势B．导体棒抛出时的初速度大小为5 m/sC．在空中运动过程中，导体棒上产生的感应电动势大小恒定D．在空中运动过程中，导体棒的速度逐渐变大，棒上产生的感应电动势增大答案BC解析由右手定则可知，导体棒在空中运动过程中，在水平方向上要切割磁感线，从而产生感应电动势，但无感应电流，不受安培力，故导体棒在平抛运动过程中水平方向上的速度v0不变，由E ＝Bl v 0可知，导体棒上产生的感应电动势大小不变，且a 端电势高于b 端电势，故A 、D 错误，C 正确；导体棒从抛出到落地的时间为t ＝2h g ＝0.5 s ，故导体棒做平抛运动的初速度v 0＝d t＝5 m/s ，故B 正确． 7.(多选)如图所示，一导线弯成半径为a 的半圆形闭合回路．虚线MN 右侧有磁感应强度为B 的范围足够大的匀强磁场，方向垂直于回路所在的平面．回路以速度v 向右匀速进入磁场，直径CD 始终与MN 垂直．从D 点到达边界开始到C 点进入磁场为止，下列结论正确的是( )A ．CD 段直导线不受安培力B ．CD 段直导线受安培力C ．感应电动势最大值E m ＝2Ba vD ．感应电动势平均值E ＝14πBa v 答案 BD解析 由楞次定律可知，感应电流始终沿逆时针方向，由左手定则判断，CD 段直导线所受安培力始终向下，A 错误，B 正确；当线框有一半进入磁场时，切割磁感线的有效长度最大，最大感应电动势为E m ＝ Ba v ，C 错误；根据法拉第电磁感应定律可得，平均感应电动势E＝BS Δt ＝B ·πa 222a v＝14πBa v ，D 正确．8．(多选)如图所示，固定在水平面上的半径为r 的金属圆环内存在方向竖直向上、磁感应强度大小为B 的匀强磁场．长为l 的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO ′上，随轴以角速度ω匀速转动．在圆环的A 点和电刷间接有阻值为R 的电阻和电容为C 、板间距为d 的平行板电容器，有一带电微粒在电容器极板间处于静止状态．已知重力加速度为g ，不计其他电阻和摩擦，下列说法正确的是( )A ．电阻R 两端的电势差为12Br 2ωB ．微粒的电荷量与质量之比为2gd Br 2ωC ．电阻消耗的电功率为πB 2r 4ω2RD ．若增大角速度ω和电阻R 的阻值，微粒有可能仍保持静止状态答案 AB解析 如图所示，金属棒绕OO ′轴切割磁感线转动，棒产生的电动势即为电阻R 两端的电势差，E ＝Br ·ωr 2＝12Br 2ω，故A 正确；电容器两极板间电压等于电源电动势E ，带电微粒在两极板间处于静止状态，则q E d ＝mg ，即q m ＝dg E ＝dg 12Br 2ω＝2dg Br 2ω，故B 正确；电阻消耗的功率P ＝E 2R ＝B 2r 4ω24R，故C 错误；若增大角速度ω，则电动势增大，即电容器的电压E ′增大，q E ′d>mg ，则微粒向上运动，故D 错误． 9.(多选)(2023·广东深圳市光明区高级中学模拟)发光竹蜻蜓是一种常见的儿童玩具．某同学对竹蜻蜓的电路作如下简化：如图所示，导电圆环绕垂直于圆环平面、通过圆心O 的金属轴O 1O 2以角速度ω逆时针(俯视)匀速转动．圆环上接有三根金属辐条OP 、OQ 、OR ，辐条互成120°角．在圆环左半部分张角也为120°角的范围内(两条虚线之间)分布着垂直圆环平面向下、磁感应强度大小为B 的匀强磁场，在转轴O 1O 2与圆环的边缘之间通过电刷M 、N 与一个LED 灯(二极管)相连．除LED 灯电阻外，其他电阻不计．下列说法中正确的是( )A ．若OP 棒进入磁场中，P 点电势小于O 点电势B ．金属辐条在磁场中旋转产生的是正弦式交变电流C ．若导电圆环顺时针转动(俯视)，也能看到LED 灯发光D ．角速度比较大时，能看到LED 灯更亮答案 AD解析 由右手定则可知OP 切割磁感线产生的感应电流在OP 辐条上从P 流向O ，则OP 为电源时O 为正极，P 为负极，所以P 点电势小于O 点电势，故A 正确；金属辐条在磁场中旋转产生的感应电流大小和方向都恒定，为直流电，故B 错误；导电圆环顺时针(俯视)转动产生的感应电流与逆时针转动时产生的感应电流方向相反，逆时针转动时二极管发光，由二极管的单向导电性可知顺时针转动时二极管不发光，故C 错误；假设辐条长度为L ，辐条切割磁感线产生的感应电动势大小为E ＝BL v ＝BL ωL 2＝BωL 22， 可知角速度变大时，感应电动势变大，感应电流变大，则LED 灯更亮，故D 正确．10．(2022·重庆卷·13)某同学以金属戒指为研究对象，探究金属物品在变化磁场中的热效应．如图所示，戒指可视为周长为L 、横截面积为S 、电阻率为ρ的单匝圆形线圈，放置在匀强磁场中，磁感应强度方向垂直于戒指平面．若磁感应强度大小在Δt 时间内从0均匀增加到B 0，求：(1)戒指中的感应电动势和电流；(2)戒指中电流的热功率．答案 (1)B 0L 24πΔt B 0LS 4πρΔt (2)B 02L 3S 16π2ρ(Δt )2解析 (1)设戒指环的半径为r ，则有L ＝2πr磁感应强度大小在Δt 时间内从0均匀增加到B 0，产生的感应电动势为E ＝B 0Δt·πr 2 可得E ＝B 0L 24πΔt戒指的电阻为R ＝ρL S则戒指中的感应电流为I ＝E R ＝B 0LS 4πρΔt(2)戒指中电流的热功率为P ＝I 2R ＝B 02L 3S 16π2ρ(Δt )2.11．(2023·广东广州市第七中学月考)如图甲所示，ACD 是固定在水平面上的半径为2r 、圆心为O 的金属半圆弧导轨，EF 是半径为r 、圆心也为O 的半圆弧，在半圆弧EF 与导轨ACD 之间的半圆环区域内存在垂直导轨平面向外的匀强磁场，磁感应强度大小为B ，B 随时间t 变化的图像如图乙所示．OA 间接有电阻P ，金属杆OM 可绕O 点转动，M 端与轨道接触良好，金属杆OM 与电阻P 的阻值均为R ，其余电阻不计．(1)0～t 0时间内，OM 杆固定在与OA 夹角为θ1＝π3的位置不动，求这段时间内通过电阻P 的感应电流大小和方向；(2)t 0～2t 0时间内，OM 杆在外力作用下以恒定的角速度逆时针转动，2t 0时转过角度θ2＝π3到达OC 位置，求电阻P 在这段时间内产生的焦耳热Q .答案 (1)πB 0r 24t 0R 方向为A →O (2)π2B 02r 416t 0R解析 (1)0～t 0时间内的感应电动势E 1＝ΔΦΔt ＝ΔB Δt ·S 1其中ΔB Δt ＝B 0t 0S 1＝16·π(2r )2－16πr 2＝πr 22感应电流I 1＝E 12R联立解得I 1＝πB 0r 24t 0R由楞次定律可判断通过电阻P 的感应电流方向为A →O .(2)t 0～2t 0时间内，OM 转动的角速度为ω＝π3t 0感应电动势为E 2＝B 0r v其中v ＝ωr ＋2ωr 2又I 2＝E 22R则电阻P 在这段时间内产生的焦耳热Q ＝I 22Rt 0联立得Q＝π2B02r416t0R.。
