砂石骨料标准

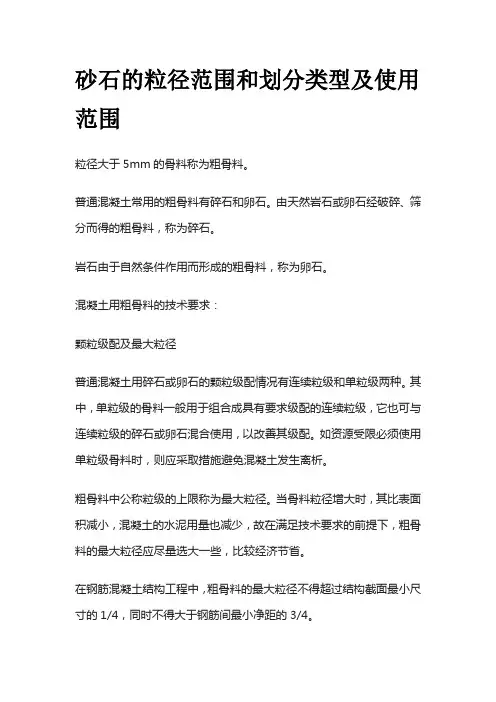

砂石的粒径范围和划分类型及使用范围
砂石的粒径范围和划分类型及使用范围粒径大于5mm的骨料称为粗骨料。
普通混凝土常用的粗骨料有碎石和卵石。
由天然岩石或卵石经破碎、筛分而得的粗骨料，称为碎石。
岩石由于自然条件作用而形成的粗骨料，称为卵石。
混凝土用粗骨料的技术要求：颗粒级配及最大粒径普通混凝土用碎石或卵石的颗粒级配情况有连续粒级和单粒级两种。
其中，单粒级的骨料一般用于组合成具有要求级配的连续粒级，它也可与连续粒级的碎石或卵石混合使用，以改善其级配。
如资源受限必须使用单粒级骨料时，则应采取措施避免混凝土发生离析。
粗骨料中公称粒级的上限称为最大粒径。
当骨料粒径增大时，其比表面积减小，混凝土的水泥用量也减少，故在满足技术要求的前提下，粗骨料的最大粒径应尽量选大一些，比较经济节省。
在钢筋混凝土结构工程中，粗骨料的最大粒径不得超过结构截面最小尺寸的1/4，同时不得大于钢筋间最小净距的3/4。
对于混凝土实心板，可允许采用最大粒径达1/3板厚的骨料，但最大粒径不得超过40mm。
对于采用泵送的混凝土，碎石的最大粒径应不大于输送管径的1/3，卵石的最大粒径应不大于输送管径的1/2.5。
碎石或卵石的强度可用岩石抗压强度和压碎指标两种方法表示。
当混凝土强度等级为C60及以上时，应进行岩石抗压强度检验。
用于制作粗骨料的岩石的抗压强度与混凝土强度等级之比不应小于1.5。
对经常性的生产质量控制则可用压碎指标值来检验。
有抗冻要求的混凝土所用粗骨料，要求测定其坚固性。
即用硫酸钠溶液检验，试样经5次循环后其质量损失应符合有关标准的规定。
粗骨料中所含的泥块、淤泥、细屑、硫酸盐、硫化物和有机物等是有害物质，其含量应符合有关标准的规定。
另外，粗骨料中严禁混入煅烧过的白云石或石灰石块。
重要工程混凝土所使用的碎石或卵石，还应进行碱活性检验，以确定其适用性。
粗骨料中针、片状颗粒过多，会使混凝土的和易性变差，强度降低，故粗骨料中的针、片状颗粒含量应符合有关标准的规定。
砂在施工中称为细集料，我们可以按直径来区分粗砂、中砂和细砂。
砂石行业标准
1总则1.0.1为合理使用天然砂、机制砂和碎石、卵石，保证普通混凝土的质量，制定本标准。
1.0.2 本标准适用于一般工业与民用建筑和构筑物中普通混凝土用砂和石的质量检验。
1.0．3 砂和石的质量检验，除应符合本标准外，尚应符合国家现行有关标准中强制性条文的规定。
2术语、符号2．1 术语2.1.1 天然砂---由自然条件作用而形成的，粒径在4.75mm以下的岩石颗粒。
按其产源不同，可分为河砂、海砂、山砂。
2.1.2机制砂---岩石经除土开采、机械破碎、筛分而成的，粒径在4.75 mm以下的岩石颗粒。
2.1.3 混合砂---由天然砂与机制砂按一定比例组合而成的砂。
2.1.4 碎石---由天然岩石或卵石经破碎、筛分而得的粒径大于4.75mm的岩石颗粒。
2.1.5 卵石----由自然条件作用形成的粒径大于4.75 mm的岩石颗粒。
2.1.6 含泥量---砂、石中粒径小于75μm颗粒的含量。
2.1.7 砂的泥块含量---砂中粒径大于1.18 mm，经水洗、手捏后变成小于600μm的颗粒的含量。
2.1.8 石的泥块含量---石中粒径大于4.75 mm，经水洗、手捏后变成小于2.36 mm的颗粒的含量。
2.1.9 石粉含量---机制砂中粒径小于75μm的颗粒含量。
2.1.10 表观密度---骨料颗粒单位体积（包括内封闭孔隙）的质量。
2.1.11 紧密密度---骨料按规定方法颠实后单位体积的质量。
2.1.12 堆积密度---骨料在自然堆积状态下单位体积的质量。
2.1.13 坚固性--骨料在气候、环境变化或其它物理因素作用下抵抗破裂的能力。
2.1.14 轻物质---砂中相对密度小于2000kg/m3的物质。
2.1.15 针、片状颗粒--凡岩石颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者为针状颗粒；厚度小于平均粒径0.4倍者为片状颗粒。
平均粒径指该粒级上、下限粒径的平均值。
2.1.16 压碎指标值---机制砂、碎石或卵石抵抗压碎的能力。
普通混凝土用细骨料(砂)的性质、质量标准、及其检测方法
普通混凝土用细骨料（砂）的性质、质量标准、及其检测方法普通混凝土是由水泥、砂、石、水、外加剂和外掺料组成的。
混凝土的技术性质在很大程度上是由原材料的性质及其相对含量决定的，同时也与施工工艺（拌合、浇筑、养护等）有关。
因此，了解各原材料的性质、作用及其质量要求，对合理选择材料及其保证混凝土的质量至关重要。
砂、石在混凝土中起骨架作用，故称为骨料（集料）。
砂子填充石子的空隙，砂、石构成的坚硬骨架可拟制由于水泥浆硬化和水泥石干燥而产生的收缩。
混凝土中砂的作用是调节比例，使配合比最优，从而在少用水泥的情况下更好的发挥各种材料的作用。
一、混凝土用细集料（砂）基本类型及其性质粒径为0.15～4.75的集料为细集料（砂）。
砂按产源有天然砂或人工砂。
天然砂是岩石风化后所形成的大小不等，由不同矿物散粒组成的混合物，一般有海砂、山砂及河砂。
山砂的颗粒多具棱角，表面粗糙，与水泥黏结较好。
河砂的颗粒多呈圆形，表面光滑，与水泥的黏结较差。
因而在水泥用量相同的情况下，山砂拌制的混凝土流动性较差，但强度较高，而河砂则与之相反。
人工砂是由人工采集的块石加工而成的，棱角多，较洁净，但造价高。
工程中常选用河砂配制混凝土。
混合砂是由人工砂和天然砂按一定比例混合制成的砂，它执行人工砂的技术要求和检测方法。
把人工砂和天然砂相混合，可充分利用地方资源，降低机制砂的生产成本。
一般在当地缺乏天然砂源时，可采用人工砂或混合砂。
根据砂用途将其分为三类：Ⅰ类宜用于强度等级大于C60的混凝土；Ⅱ类宜用于强度等级C30—C60及抗冻、抗渗或其他要求的混凝土；Ⅲ类宜用于强度等级小于C30的混凝土（或建筑砂浆）。
二、混凝土用砂的质量标准砂的质量要求主要有以下几个方面：（一）细度模数和颗粒级配细度模数是表征天然砂粒径的粗细程度及类别的指标。
砂的粗细程度是指不同粒径的砂粒，混合在一起后的总体砂的粗细程度。
建筑用砂通常分为粗、中、细三个级别。
在相同质量条件下，细砂的总表面积较大，粗砂的总表面积较小。
煤矸石 砂石骨料质量标准
煤矸石砂石骨料质量标准煤矸石及砂石骨料作为建筑工程中的主要原材料之一，其质量标准对于保证工程建设的质量和安全具有重要的意义。
本文将详细介绍煤矸石及砂石骨料的质量标准，以及其在建筑工程中的应用。
一、煤矸石质量标准1.外观及颗粒形状：煤矸石应呈块状或粉末状，表面应光滑，无明显的裂缝和结壳。
颗粒形状应规则，避免过多的细颗粒和粉尘。
2.容重：煤矸石的容重应根据其用途进行规定，一般在1.2-1.5吨/立方米之间。
3.粒度分析：煤矸石颗粒的大小应经过粒度分析，分析结果应符合相应的标准。
一般来说，煤矸石颗粒应满足粗、中、细颗粒的比例，并且符合建筑工程中对不同颗粒级配的要求。
4.物理指标：煤矸石的物理指标包括含水率、坚固性、抗冻性等。
煤矸石的含水率应控制在一定范围内，一般不得超过5%。
坚固性和抗冻性是评价煤矸石质量的重要指标，其数值应根据具体工程要求而定。
二、砂石骨料质量标准1.压缩强度：砂石骨料在建筑工程中扮演着重要的角色，其压缩强度是评价其质量的关键指标。
根据不同的用途和要求，砂石骨料的压缩强度要求不同。
2.含泥量：砂石骨料中的泥质含量直接影响着其工程用途。
一般来说，砂石骨料的含泥量不应超过总质量的3%。
3.骨料强度：砂石骨料的强度可以通过碎石率进行评估，一般来说，碎石率应达到90%以上。
4.粒度分析：砂石骨料的粒度分析是评价其质量的重要手段之一。
不同的工程要求对砂石骨料的粒度分布有不同的要求，应根据具体工程要求进行分析，并确定相应的标准。
5.化学指标：砂石骨料中的化学成分对于工程的耐久性和强度具有重要的影响。
一般来说，砂石骨料中的有机质含量不应超过总质量的0.5%。
三、煤矸石及砂石骨料在建筑工程中的应用煤矸石及砂石骨料在建筑工程中具有广泛的应用，主要包括以下几个方面：1.混凝土制品：煤矸石及砂石骨料经过适当处理后，可以用于制作各种混凝土制品，如砌块、预制构件等。
其质量标准的符合程度对于混凝土制品的强度和耐久性具有重要的影响。
DL／T5151-2001水工混凝土砂石骨料试验规程
7DL/T 5151-2001水工混凝土砂石骨料试验规程DL/T 5151—2001前言 (282)1范围 (283)2引用标准 (283)3细骨料 (283)3.1砂料颗粒级配试验 .......:.. (283)3.2砂料表观密度疫吸水率试验 (284)3.3砂料表观密度试验（李氏比重瓶法） (286)3.4砂料含水率及表面含水率试验 (287)3.5砂料表面含水率试验 (288)3.6砂料堆积密度及空隙率试验 (289)3.7砂料黏土、淤泥及细屑含量试验 (290)3.8砂料泥块含量试验 (291)3.9砂料有机质含量试验 (291)3.10砂料云母含量试验 (292)3.11砂石料硫酸盐、硫化物含量试验 (292)3.12砂料轻物质含量试验 (293)3.13砂料坚固性试验 (294)4 粗骨料 (296)4.1卵石或碎石颗粒级配试验 (296)4.2卵石或碎石表观密度及吸水率试验 (296)4.3卵石或碎石表面含水率试验 (298)4.4卵石或碎石堆积密度及空隙率试验 (298)4.5卵石或碎石含泥量试验 (299)4.6卵石或碎石泥块含量试验 (300)4.7卵石有机质含量试验 (301)4.8卵石或碎石针片状颗粒含量试验 (301)4.9卵石或碎石超逊径颗粒含量试验 (303)4.10卵石软弱颗粒含量试验 (304)4.11卵石或碎石压碎指标试验 (304)4.12岩石抗压强度及软化系数试验 (305)4.13卵石或碎石坚固性试验 (306)4.14卵石或碎石抗磨损试验 (307)5骨料碱活性 (309)2805.1骨料碱活性检验（岩相法） (309)5.2骨料碱活性检验（化学法） (311)5.3骨料碱活性检验（砂浆长度法） (316)5.4碳酸盐骨料的破活性检验 (318)5.5骨料碱活性检验（砂浆棒快速法） (319)5.6骨料碱活性检验（混凝土棱柱体试验法） (321)5.7抑制骨料碱活性效能试验 (323)条文说明 (325)281DL/T 5151—2001前言《水工混凝土砂石骨料试验规程》是水利水电施工标准体系中的基本规程之一，属推荐性标准。
2020DL／T5151-2001水工混凝土砂石骨料试验规程
主要起草人：蔡跃波、李金玉、王昌义、黄绪通、杨华全。
本规程由电力行业水电施工标准化技术委员会负责解释。
1
1.0.1本规程规定了砂、石（碎石或卵石）骨料质量检验方法，适用于水工混凝土砂、石 骨料的选用和检验。
2
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时, 所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本 的可能性。
4.11卵石或碎石压碎指标试验304
4.12岩石抗压强度及软化系数试验305
4.13卵石或碎石坚固性试验306
4.14卵石或碎石抗磨损试验307
5骨料碱活性309
5.1骨料碱活性检验（岩相法）309
5.2骨料碱活性检验（化学法）311
5.3骨料碱活性检验（砂浆长度法）316
5.4碳酸盐骨料的破活性检验318
3摇筛机；
4烘箱：控制温度（105 ±5）1;
5搪瓷盘、毛刷等。
3.1.3试验步骤
1用于颗粒级配试验的砂样，颗粒粒径不应大于lOmmo取样前，应先将砂样通过10mm筛，并算出其筛余百分率。然后取在潮湿状态充分拌匀、用四分法缩分至每份不少于550g的砂样两份，在（105±5）X：下烘至恒量，冷却至室温后，分别按下述步骤进行试验。
3.6砂料堆积密度及空隙率试验289
3.7砂料黏土、淤泥及细屑含量试验290
3.8砂料泥块含量试验291
3.9砂料有机质含量试验291
3.10砂料云母含量试验292
3.11砂石料硫酸盐、硫化物含量试验292
3.12砂料轻物质含量试验293
3.13砂料坚固性试验294
4粗骨料296
砂石料生产质量控制
砂石生产质量控制1天然骨料砂石骨料是最主要的原材料，其重量占混凝土重量的80%以上，砂石骨料的价格对混凝土的经济指标影响极大，同时砂石骨料质量的好坏，又直接影响混凝土的性能。
因此，在混凝土工程中，在进行砂石骨料生产时，要选用质地均匀、物理和化学性能稳定、结构致密、具有适当的强度、比重、热化学性能和弹性模量符合要求以及非碱活性的岩石作骨料的料源。
天然骨料具有外形圆滑，质地坚硬，开采费用少等优点，是比较理想的料源。
但是，由于天然砂石料的原岩种类繁多，成因复杂，级配分布常不均匀。
某些料场还含有或粘附一些不稳定的化学物质或有害成分，可能对混凝土的性能造成一定的影响。
同时在开采加工过程中会受到洪水的制约，对环境的破坏与影响也比较大。
1.1 适用范围本节生产质量控制仅适用于水工混凝土天然砂石骨料的加工生产质量控制，主要控制其生产天然粗骨料的超逊径和细骨料(砂)的的石粉含量及细度模数。
1.2 天然砂石骨料加工质量要求在水电工程中砂石骨料一般分为粗骨料和细骨料两种。
粒径大于5mm的为粗骨料，小于5mm的为细骨料，我国现行规范将粗骨料分成150～80、80～40、40～20、20～5四级,分别叫特大石、大石、中石、和小石。
细骨料按其粗细程度又可分为粗砂、中砂、细砂三种。
混凝土用粗细骨料的加工质量要求见表4-1～4-2及图4-1～4-2。
表4-1 细骨料（砂）的质量要求注：本表引自《水利水电基本建设工程单元质量等级评定标准（一）》（SDJ-207-82）带*号引自《中国长江三峡工程标准（质量标准汇编（一））》《试行》表4-2 粗骨料（碎石）的质量要求注：①、本表内容引自《水工混凝土施工规范》（SDJ207-82）；②、含有活性骨料、黄锈等，须有专门试验论证；③、力学性能的要求和检验，可按国家建工总局标准《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ53-92）中的有关规定进行。
图4-1 混凝土细骨料颗粒级配标准范围图图4-2 混凝土粗骨料颗粒级配标准范围图1.3 天然砂石骨料加工关键工艺质量控制天然骨料的生产是将开挖的砂砾料运至加工系统进行冲洗破碎分级，破碎是为了调整粗细骨料的级配平衡，预筛分洗泥车间是为了控制粗骨料的含泥量，筛分分级是把来料根据级配要求把砂砾料分成几个级段，并控制骨料超逊径含量。
砂石骨料检测方法的分析
砂石骨料检测方法的分析摘要：伴随着社会经济与科学技术的快速发展，带动了各个行业和各个领域的发展，其中包括建筑行业。
而在建筑工程中，混凝土是施工过程中的主要材料，受到了相关部门和人员的普遍关注。
由于在混凝土中，主要的成分是砂石骨料，其会直接影响整体混凝土的质量，为此，为了提高混凝土自身的质量和性能，便于顺利开展各项建设施工作业，有关人员需要意识到检测砂石骨料工作的关键性，清楚混凝土会受到含泥量超标的负面影响，同时，合理使用检测砂石骨料方法，从而确保检测结果的准确性，这对于混凝土质量提升来说有着积极意义。
关键词：砂石；骨料；检测方法作为一种自然矿产资源，砂石是组成混凝土的重要部分，也是基础建设和建筑施工的过程中不可或缺的一种骨料材料。
在建筑工程中，原材料混凝土的质量受到砂石骨料质量高低的严重影响，又因为对于建筑材料来说，混凝土是不可替代的材料，为此，砂石骨料本身的质量问题需要得到有关工作人员的高度重视。
想要确保混凝土材料的质量，例如，在检验原材料的过程中，应当选择高质量的砂石骨料，有关人员要全面掌握和熟悉检测砂石骨料的具体方法，以此提高检测工作的精准性，从而为确保混凝土的质量奠定基础保障。
一、砂石骨料的概述（一）背景地位砂石骨料中是否存在超标的含泥量会严重影响混凝土本身的质量，如若有质量问题存在于混凝土之中，便会引发质量问题或者是施工事故，降低企业的经济效益，甚至还会引发人员伤亡问题。
为此，施工单位以及相关人员需要严格性把控建筑施工工程中所应用的混凝土砂石骨料的含泥量，从而来保障建筑工程项目施工的整体效率和质量。
混凝土质量缺陷问题在切实展开施工作业的过程中经常会遇到，那么是什么原因导致出现此种现象的呢？其中，混凝土较低的质量是其中最为重要的影响要素，比如，砂石骨料的含沙量、密度、颗粒大小以及水泥凝结的强度、时间等都会对混凝土材料的质量产生严重影响。
上述所说的每一个指标都是独立的，但是互相之间又是存在一定联系的，如若应用的水泥质量不过关，砂石骨料的密度、含沙量、颗粒大小等方面不符合相关标准，就会提高发生混凝土脆裂问题的几率，若是情节严重的话，还会引发折断问题[1]。
房间砂石骨料级配划分标准
房间砂石骨料级配划分标准一、概述本标准规定了房间砂石骨料的颗粒大小、级配范围、均匀性、密度、吸水率、强度、耐磨性和环保性等方面的划分标准。
本标准适用于建筑行业中的房间砂石骨料的选择、生产和应用。
二、颗粒大小房间砂石骨料的颗粒大小应符合表1的规定。
表1 颗粒大小范围粒径范围(mm)名称适用场合0.15-0.3细砂墙面、地面0.3-0.6中砂墙面、地面0.6-1.2粗砂地面、结构支撑1.2-2.5碎石结构支撑、墙骨2.5-5.0卵石结构支撑、承重墙骨>5.0大卵石承重墙骨、大型结构支撑三、级配范围房间砂石骨料的级配应符合表2的规定。
表2 级配范围级配类型级配范围(方筛孔累计筛余)（%）细砂75-95中砂50-85粗砂30-70碎石25-65卵石15-55大卵石10-45四、均匀性房间砂石骨料的颗粒分布应均匀，不同粒径骨料混合比例应合理。
各筛孔的累计筛余应在规定的范围内，且不得有过多的筛余量超出范围。
五、密度房间砂石骨料的密度应不低于 1.6 g/cm³，以保持足够的强度和稳定性。
六、吸水率房间砂石骨料的吸水率应低于2%，以避免因吸水而影响性能。
七、强度房间砂石骨料的强度应符合相关标准，如抗压强度、抗折强度等，以保证在使用过程中不出现破碎或开裂等情况。
八、耐磨性：房间砂石骨料的耐磨性应符合相关标准，以保证在使用过程中不易磨损或损坏。
九、环保性：房间砂石骨料应符合环保要求，不含有有害物质，且在使用后可回收利用。
十、检验方法：对房间砂石骨料的各项性能指标进行检验时，应按照相关标准进行。
检验结果应符合本标准的规定。
砂石料标准摘要
摘要：《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006）（以下简称《混凝土用砂石》）自2007年6月1日实施至今已有两年半时间，它对保证混凝土用砂、石质量起到了积极作用，但它与《建筑用砂》（GB/T14684-2001）（以下简称《建筑用砂》）、《建筑用卵石、碎石》（GB/T14685-2001）（以下简称《建筑用石》）中的术语、质量要求、试验方法等多个方面没有统一，给实际工作带来了诸多不便。
现将三个标准规范之间主要差异点，以表格形式列出进行对比，以供各位同行参考，同时建议相关部门加以协调。
一、《建筑用砂》与《混凝土用砂石》的对比1、概念和定义不一致1）人工砂①《建筑用砂》砂石》仅将机制砂定义为人工砂。
人工砂与天然砂两者在生产工艺、质量指标、检验方法等方面有很大区别，而混合砂是由天然砂和机制砂组成，混合砂中的天然砂质量和掺加比例对混合砂质量有很大影响，因此混合砂质量与机制砂质量特别是颗粒级配、细粉含量有着明显差异。
2）公称粒径①《建筑用砂》凝土用砂石》用公称粒径来界定。
3）适用范围①《建筑用砂》强度等级将砂分为三种情况。
《建筑用砂》将强度等级大于C60的混凝土定义为高强混凝土，而《混凝土用砂石》将强度等级大于或等于C60的混凝土定义为高强混凝土。
2、质量指标不一致1）规格等级①《建筑用砂》土用砂石》砂按细度模数分为粗、中、细、特细四级。
2）天然砂的颗粒级配①《建筑用砂》砂颗粒级配区MMΜM筛档外，可以略有超出，但超出总量应小于5%（＜5%），而《混凝土用砂石》规定砂的实际颗粒级配与表中的累计筛余相比，除公称粒径为了5.00MM和630ΜM的累计筛余外，其余公称粒径的累计筛余可稍有超出分界线，但总超出量不应大于5%（≤5%）。
3）人工砂的颗粒级配①《建筑用砂》ΜM土用砂石》规定人工砂的颗粒级配必须符合要求。
4）含泥量及泥块含量①《建筑用砂》0，而《混凝土用砂石》中强度等级大于或等于C60混凝土要求砂的含泥量为小于或等于2.0%、泥块含量为小于或等于0.5%，两者差异甚大。
《普通砂石质量及检验方法标准》
普通混凝土用砂石质量及检验方法标准一、总则在普通混凝土中合理使用天然砂、人工砂、碎石、卵石，保证普通混凝土用砂石质量。
适用：一般工业与民用建筑和构筑物中普通混凝土用砂石质量要求和检验。
对于长期处于潮湿环境的重要混凝土结构所用的砂、石，应进行碱活性检验。
天然砂：自然形成，公称粒径小于5.00mm的岩石颗粒。
碎石：岩石破碎后公称粒径大于5.00mm的岩石颗粒。
含泥量：砂石中公称粒径小于0.080mm的含量。
砂泥块含量：砂中公称粒径大于1.25mm，水洗、手捏后变成小于0.630 mm的含量。
石泥块含量：石中公称粒径大于5.00mm，水洗、手捏后变成小于2.5mm的含量。
表观密度：骨料颗粒单位体积（包括内封闭孔隙）的质量。
紧密密度：骨料按规定方法颠实后单位体积的质量。
堆积密度：骨料在自然状态下单位体积的质量。
坚固性：骨料在气候变化或其它物理因素作用下抵抗破裂的能力。
压碎指标：人工砂、碎石抵抗压碎的能力。
针片状颗粒含量：凡岩石颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者为针状颗粒，凡岩石颗粒的厚度小于平均粒径0.4倍者为片状。
平均粒径指该粒径级上下限粒径的平均值。
例：５～10的石子：计算：5＋10＝15／2＝7.5碱活性骨料：能在一定条件下与混凝土中的碱发生化学反应导致混凝土产生膨胀、开裂甚至破坏的骨料。
二、砂的质量要求１、砂的细度模数μ２、砂的颗粒级配区：注：1、除特细砂外，砂的颗粒级配按公称直径630筛孔的累计筛余百分率，分成三个级配区，砂的颗粒级配应处于其中的某一区。
2、砂的实际颗粒级配与上表中的累计筛余百分率相比，除公称直径为5.00mm和0.630mm的累计筛余外，其余公称直径的累计筛余可稍有超出分界线，但总量应不大于5%。
3、当天然砂的实际颗粒级配不符合要求时，宜采取相应的技术措施，并经试验证明能确保混凝土质量后方允许使用。
4、配制混凝土时宜优先选用Ⅱ区砂。
当采用Ⅰ区砂时，应提高砂率，并保持足够的水泥用量，满足混凝土的和易性；当采用Ⅲ区砂时，宜适当降低砂率；当采用特细砂时，应符合相应的规定。
砂石骨料质量标准
砂石骨料质量标准
1. 粒径分布：砂石骨料应满足具体粒径分布要求，以确保其在混凝土或道路基层中的均匀性和强度。
2. 抗压强度：砂石骨料应具备足够的抗压强度，以确保混凝土或道路基层能承受预期的荷载并保持稳定。
3. 磨耗性：砂石骨料的磨耗性能应符合相关要求，使其能够耐久地承受交通荷载或其他重复载荷。
4. 强度指标：砂石骨料应符合特定的强度指标，例如抗冻强度、抗碱硅反应性等，以保证混凝土或道路基层的可靠性和耐久性。
5. 含泥量：砂石骨料中的含泥量应控制在可接受的范围，以防止对混凝土的质量和性能产生不良影响。
6. 含水率：砂石骨料的含水率应保持在合适的范围内，以确保混凝土的配合比准确并达到设计要求。
7. 破碎指标：砂石骨料的破碎性能应满足相关标准，以保证其在混凝土中的坚固性和稳定性。
8. 杂质含量：砂石骨料中的杂质含量应严格控制，以防止对混凝土的工作性能和耐久性造成不利影响。
9. 毛细吸水率：砂石骨料的毛细吸水率应满足具体要求，以确
保混凝土的抗渗性和耐久性。
混凝土用机制砂石料质量标准及检测方法
混凝土用机制砂石料质量标准及检测方法混凝土用机制砂石料质量标准及检测方法2011年05月13日人工砂在生产过程中，不可避免地要产生一定量的石粉。
一些人将人工砂混凝土的大用水量归咎于石粉，认为石粉对混凝土是有害的，其实这是错误的。
人工砂尖锐的颗粒形状对混凝土和砂浆的和易性是很不利的，尤其是强度等级低的混凝土和砂浆的和易性很差，而适量石粉的存在便弥补了这一缺陷。
我们应该改进对石粉的认识，更好地利用其配制良好的混凝土和砂浆。
石粉的定义标准石粉的定义是：加工前经除土处理，加工后形成粒径小于75μm，其矿物质组成和化学成分与被加工母岩相同的物质。
GB/T14648-1993将0.08mm以下颗粒含量划分为“泥”，这一方法用于天然砂尚可，石粉的粒径虽然小于0.08mm，但是石粉与天然砂中的泥成分不同，粒径分布不同，起到的作用也不同，天然砂中的泥土对混凝土和砂浆是有害的，必须控制其含量，而适量的石粉对混凝土和砂浆是有利的，人工砂在开采和生产过程中由于各种因素或多或少会掺入泥土，而这又是目测和传统含泥量检测所不能区分的，国外许多国家都用亚甲蓝实验评定黏土成分含量，我国新标准中也特别规定了测人工砂石粉含量必须先进行亚甲蓝MB值的检验或快速检验，这样就避免了因人工砂石粉泥土含量过高而给混凝土及水泥制品带来的负作用。
干法机制砂中石粉的作用机理混凝土中若存在大量的孔隙，这对于混凝土的强度发展、抗冻、抗渗等方面是不利的。
石粉不具有活性，但是石粉的粒径一般在75μm以下，从而具有微集料填充效果。
在人工砂混凝土中，石粉填充了其中的孔隙，可以较明显改善混凝土的孔隙特征，改善浆——集料界面结构。
资料表明，石粉在水泥水化过程中起到一定的晶核作用，诱导水泥的水化产物析晶，加速水泥水化，并参加水泥的水化反应，生成水化碳铝酸钙，并阻止钙矾石向单硫型的水化硫铝酸钙转化。
而粒径在0.08mm以下的石粉可以与水泥熟料生成水化碳铝酸钙，从而导致混凝土晶相会有不同程度的改变，提高水泥水化产物的结晶化程度，进而提高混凝土的密实性，使混凝土的综合性能得以改进。
岩土、砂石骨料分类参数
表7-5 原用标号(kgf/cm2) 新强度等级M
混凝土新强度等级与原标号对照
100
150
200
250
C9
C14
C19
C24
表7-6
砂浆新强度等级与原标号对照
原用标号(kgf/cm2)
30
50
75
100
新强度等级M
M3
M5
M7.5
M10
2.纯混凝土材料配合比及材料用量
纯混凝土材料配合比及材料用量见表7-7。
0.25
0.65
Ⅻ
0.25
0.15
0.5
ⅩⅢ ⅩⅣ
0.18 0.13
0.09
0.32
ⅩⅤ
0.09
0.045
0.16
ⅩⅥ
0.045
一次提钻长度 (m) 1.7 1.5 1.4 1.3 1.2 1.1 0.85 0.65 0.55 0.40 0.32 0.16
地层名称 1.粘土
2.砂壤土 3.淤泥 4.粉细砂 5.中粗砂
表7-3 埋块石率(%)
5
10
15
20
每100m3埋块石混凝土增加人工 工时
24.0
32.0
42.4
56.8
注：不包括块石运输及影响浇筑的工时。 (5)有抗冻要求时，按表7-4水灰比选用混凝土强度等级。
表7-4
抗渗等级 一般水灰比 抗冻等级 一般水灰比
W4
0.60-0.65
F50
<0.58
W6
0.55-0.60
附录7 混凝土、砂浆配合比及材料用量表
1.混凝土配合比有关说明 (1)除碾压混凝土材料配合参考表外，水泥混凝土强度等级均以28d龄期用标准试验方法测
煤矸石 砂石骨料质量标准
煤矸石砂石骨料质量标准煤矸石和砂石骨料是在建筑工程中广泛应用的材料，其质量标准的制定对于保障工程质量、提高工程效益具有重要意义。
在制定煤矸石和砂石骨料的质量标准时，需要考虑其物理性质、化学性质、力学性能以及对环境的影响等因素。
本文将就煤矸石和砂石骨料的质量标准进行详细探讨，以期为相关标准的制定提供参考。
一、煤矸石质量标准1. 物理性质煤矸石的物理性质包括颗粒形状、粒度分布、吸水率等指标。
颗粒形状对于煤矸石的工程性能具有重要影响，需将其进行分类，并确定各类颗粒形状的含量比例。
粒度分布则直接关系到煤矸石在混凝土中的填充性能，需制定合理的煤矸石颗粒的最大和最小粒径范围。
煤矸石的吸水率应符合相关标准，以保证煤矸石的稳定性和耐久性。
2. 化学性质煤矸石的化学性质主要包括含灰量、含硫量等指标。
含灰量反映了煤矸石中杂质的含量，对煤矸石的质量具有重要影响，需确定合理的含灰量限制。
含硫量则关系到煤矸石对混凝土的腐蚀性，需对其含量进行限制，以保证混凝土的耐久性。
3. 力学性能煤矸石的力学性能包括抗压强度、抗冻融性等指标。
抗压强度是衡量煤矸石质量的重要指标，应确定合理的抗压强度标准值。
考虑到煤矸石在低温环境下的性能，需对其抗冻融性进行评定，并制定相应的标准。
4. 环境保护煤矸石的质量标准还需要考虑其对环境的影响。
制定限制煤矸石中有害物质含量的标准，以保障环境和人身安全。
二、砂石骨料质量标准1. 物理性质砂石骨料的物理性质包括颗粒形状、粒度分布、含泥量、含尘量等指标。
颗粒形状和粒度分布对于砂石骨料的填充性能和强度具有重要影响，需要确定合理的指标要求。
砂石骨料中的含泥量和含尘量也需要进行限制，以确保砂石骨料的质量。
2. 化学性质砂石骨料的化学性质主要包括含泥量、含盐量等指标。
这些指标直接关系到砂石骨料在混凝土中的稳定性和耐久性，需要根据工程应用的需要进行限制。
3. 力学性能砂石骨料的力学性能包括抗压强度、抗冻融性等指标。
JGJ52-2006-普通混凝土用砂、石质量及检验方法标准
JGJ52-2006 普通混凝土用砂、石质量及检验方法标准主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：2007 年6月l日1 总则1.0.1为在普通混凝土中合理使用天然砂,人工砂和碎石、卵石，保证普通混凝土用砂、石的质量,制定本标准。
1.0.2本标准适用于一般工业与民用建筑和构筑物中普通混凝土用砂的质量要求和检验。
1.0.3对于长期处于潮湿环境的重要混凝土结构所用的砂、石，应进行碱活性检验。
1.0.3 砂和石的质量要求和检验,除应符合本标准外,尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1天然砂 natural sand由自然条件作用而形成的,公称粒径小于 5mm的岩石颗粒。
按其产源不同,可分为河砂、海砂和山砂。
2.1.2 人工砂 artificial sand岩石经除土开采、机械破碎、筛分而成的，公称粒径小于5mm的岩石颗粒。
2.1.3 混合砂 mixed sand由天然砂与人工砂按一定比例组合而成的砂。
2.1.4 碎石 crushed stone由天然岩石或卵石经破碎、筛分而得的，公称粒径大于5mm的岩石颗粒。
2.1.5 卵石 gravel由自然条件作用而形成的，公称粒径大于 5.00mm 的岩石颗粒。
2.1.6 含泥量 dust content砂、石中公称粒径小于80μm颗粒的含量。
2.1.7 砂的泥块含量 clay lump content in sands砂中公称粒径大于1.25mm，经水洗、手捏后变成小于630μm 的颗粒的含量。
2.1.8 石的泥块含量 clay lump content in stones石中公称粒径大于5.mm，经水洗、手捏后变成小于2.50mm 的颗粒的含量。
2.1.9 石粉含量 crusher dust content人工砂中公称粒径小于80μm，且其矿物组成和成分与被加工母岩石相同的颗粒含量。
表观密度 apparent density骨料颗粒单位体积（包括内封闭孔隙）的质量。
砂石骨料质量标准
砂石骨料质量标准砂石骨料是建筑工程中常用的重要材料，它们的质量直接影响着工程的建设质量和使用寿命。
确定砂石骨料的质量标准对于保障建筑工程的质量和安全具有重要意义。
本文将从砂石骨料的定义、分类、主要性能指标以及质量标准等方面进行阐述，以期为相关行业提供指导和参考。
一、砂石骨料的定义和分类砂石骨料是指用于水泥混凝土、沥青混合料等工程中的碎石、砂等材料。
根据颗粒大小的不同，砂石骨料可分为粗骨料和细骨料。
粗骨料一般指颗粒直径大于4.75mm的石料，包括骨料和粗砂；细骨料指颗粒直径小于4.75mm的砂、粉料等。
二、砂石骨料的主要性能指标1. 物理性能指标砂石骨料的物理性能包括颗粒形状、颗粒大小分布、密度等。
颗粒形状一般通过比表面积、细度模数等指标来表征；颗粒大小分布则通过筛分试验来确定；密度一般指干燥密度和饱和表观密度。
2. 抗压强度砂石骨料的抗压强度是衡量其质量优劣的重要指标之一，一般通过压碎试验来确定。
3. 吸水性砂石骨料的吸水性是指其吸水率和含水率，影响着混凝土和沥青混合料的工作性和性能。
4. 清洁度砂石骨料的清洁度是指其中的杂质和有害物质含量。
过高的杂质含量会严重影响混凝土和沥青混合料的性能。
三、砂石骨料的质量标准根据砂石骨料的使用要求和性能指标，制定相应的质量标准是非常必要的。
一般来说，砂石骨料的质量标准主要包括以下几个方面：1. 颗粒形状和大小分布根据不同的工程要求，制定砂石骨料颗粒形状和大小的合理范围，包括颗粒形状的角度、比表面积、细度模数等指标，以及颗粒大小分布的合格率等。
2. 抗压强度制定砂石骨料的抗压强度标准，规定其最低抗压强度要求，以确保其在混凝土和沥青混合料中的作用。
3. 吸水性确定砂石骨料的吸水率和含水率的合理范围，以保证混凝土和沥青混合料的工作性和性能。
4. 清洁度规定砂石骨料中杂质和有害物质的含量限制，以确保其满足工程使用要求。
砂石骨料质量标准的制定应当综合考虑砂石骨料的物理性能、抗压强度、吸水性、清洁度等指标，以制定严格、科学的质量标准，保障建筑工程的质量和使用安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砂石骨料标准
砂石骨料标准是指用于建筑、公路、铁路、水利、港口、水泥、沥青混凝土和施工等领域的砂石骨料品质标准。
砂石骨料的品质对于工程质量和施工效率有着重要的影响，因此制定适合各种应用场合的标准是十分必要的。
砂石骨料标准通常包括砂、砾石、碎石、鹅卵石等多种类型。
其主要指标包括粒度分布、含泥率、含碳酸盐量、砂相比重、吸水率、强度等。
不同类型的砂石骨料标准还可能有自己独特的指标。
目前，我国砂石骨料标准主要包括GB/T14684-2011《建筑用砂石》，GB/T14685-2011《铁路用砾石》，GB/T14686-2011《公路用碎石》等。
这些标准通过规定砂石骨料的品质特性，保障了工程的质量和安全，促进了施工的科学化和标准化。
未来，随着建筑、交通等领域的快速发展，我国砂石骨料标准也必将不断完善和更新。
- 1 -。
