第七章：可测试性设计(上课)
可测试性需求讲解

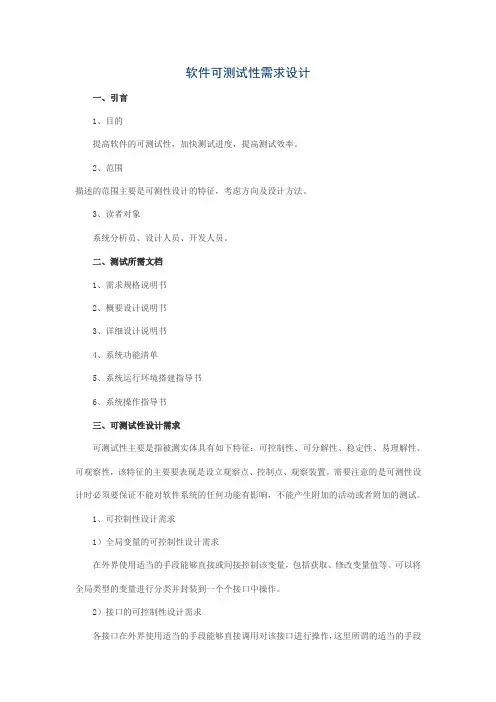

软件可测试性需求设计一、引言1、目的提高软件的可测试性，加快测试进度，提高测试效率。
2、范围描述的范围主要是可测性设计的特征，考虑方向及设计方法。
3、读者对象系统分析员、设计人员、开发人员。
二、测试所需文档1、需求规格说明书2、概要设计说明书3、详细设计说明书4、系统功能清单5、系统运行环境搭建指导书6、系统操作指导书三、可测试性设计需求可测试性主要是指被测实体具有如下特征：可控制性、可分解性、稳定性、易理解性、可观察性，该特征的主要要表现是设立观察点、控制点、观察装置。
需要注意的是可测性设计时必须要保证不能对软件系统的任何功能有影响，不能产生附加的活动或者附加的测试。
1、可控制性设计需求1）全局变量的可控制性设计需求在外界使用适当的手段能够直接或间接控制该变量，包括获取、修改变量值等。
可以将全局类型的变量进行分类并封装到一个个接口中操作。
2）接口的可控制性设计需求各接口在外界使用适当的手段能够直接调用对该接口进行操作，这里所谓的适当的手段主要包括使用测试工具和增加额外代码。
对于向外提供的接口的接洽处能够人为的对接，比如构造测试环境模拟接口对接，这里所指的开放接口主要是指相对于被测系统，即为被测系统外提供的接口。
接口接洽处人为对接时各接口所要求的条件和所需的参数人为的能够轻易达到和提供。
3）模块的可控制性设计需求对于每个相对独立的模块设计好所需要的驱动和桩都能单独设计用例进行测试对应的功能，在测试运行期间模块异常时能够将其隔离而不影响测试。
4）业务流程的可控制性设计需求在测试环境满足的情况下能够控制任一单独业务流程，各业务流程具有流通性。
5）场景的可测性设计需求将一场景所涉及到的业务和接口整合到一个统一的接口使其能够单独操作该场景。
2、可分解性设计需求1）业务流程的可分解性设计需求对于复杂的业务流程需合理设定分解点，在测试时能够对其进行分解。
2）场景的可测性设计需求对于复杂的场景需合理设定分解点，在测试时能够对其进行分解。
可测试性设计技术
系统测试的目的是验证软件系 统是否符合需求规格，以及是
否能够正常地运行。
系统测试通常在集成测试之后 进行，以确保整个软件系统的
稳定性和可靠性。
系统测试可以发现软件系统中 的缺陷、漏洞和性能问题。
验收测试
01
验收测试是对软件系统的一种评估，以确定它是否满足用户需求和预 期结果。
详细描述
在测试过程中，测试数据的质量直接影响到测试结果的可信度。因此，需要管理好测试数据，确保其质量和一致 性。这包括数据的生成、存储、保护和使用等方面。有效的测试数据管理可以提高测试的效率和可靠性，降低测 试成本和风险。
自动化测试工具
总结词
自动化测试工具是用于执行自动化测试的软件工具，它能够提高测试效率和准确性，减 少人为错误和重复工作。
详细描述
TDD的基本原则是在编写任何功能代码之前，先编写测试代码。这些测试代码描述了预期的功能行为 ，然后通过实现功能代码来满足这些测试。这种方法有助于提高代码质量和可维护性，降低软件缺陷 的风险。
行为驱动开发（BDD）
总结词
行为驱动开发是一种软件开发方法论，它强调从行为角度描述软件系统，并通过 明确的行为规格来驱动设计和开发。
详细描述
BDD关注的是系统的行为和功能，而不是具体的实现细节。它使用简洁明了的自 然语言来描述系统行为，以便各方利益相关者能够理解并达成共识。BDD通过明 确的行为规格来驱动设计和开发，确保最终的软件系统符合预期的行为。
测试数据管理
总结词
测试数据管理是确保测试数据的质量、一致性和可靠性的过程，它对于测试的有效性和可靠性至关重要。
02
验收测试通常由用户或客户进行，以确保软件系统能够满足实际应用 场景的需求。
DFT，可测试性设计--概念理解
DFT，可测试性设计--概念理解⼯程会接触DFT。
需要了解DFT知识，但不需要深⼊。
三种基本的测试（概念来⾃参考⽂档）：1. 边界扫描测试：Boundary Scan Test: 测试⽬标是IO-PAD，利⽤JTAG接⼝互连以⽅便测试。
（jtag接⼝，实现不同芯⽚之间的互连。
这样可以形成整个系统的可测试性设计）2. 内建⾃测试BIST:（模拟IP的关键功能，可以开发BIST设计。
⼀般情况，BIST造成系统复杂度⼤⼤增加。
memory IP⼀般⾃带BIST，简称MBIST）3. 扫描测试（ATPG）Scan path: 与边界扫描测试的区别，是内部移位寄存器实现的测试数据输⼊输出。
测试⽬标是std-logic，即标准单元库。
（扫描测试和边界扫描，不是⼀个概念。
需要区别对待。
内部的触发器，全部要使⽤带SCAN功能的触发器类型。
）补充：还有⼀种测试：4. 全速测试at-speed-test（其实是属于扫描测试的⼀种。
只不过测试时钟来源频率更快。
）at-speed 就是实速测试，主要⽤于scan测试－即AC测试和mbist测试。
这种测试⼿段的⽬的是－测试芯⽚在其⼯作频率下是否能正常⼯作，实速即实际速度。
测试时钟往往是由芯⽚内部的PLL产⽣很快的测试时钟，⽤于实速测试。
相对⽽⾔，⼀般的测试是20~40兆的测试时钟，频率低，测不到transition fault。
即使测试通过，实际使⽤中还会由于使⽤⾼频时钟发⽣芯⽚电路故障。
常见的DFT/OCC结构如下：特点：1. Clock MUX必须放在OCC模块/DFT MUX之前。
(OCC：On Chip Clock)2. 时钟⼤于50MHz时，使⽤OCC模块，否则使⽤DFT MUX。
3. Clock Gate放在OCC模块/DFT MUX之后。
4. 对于⼿动添加的Clock Gate，DFT_SE端⼝接到 dft_glb_gt_se。
5. 对于综合⼯具添加的Clock Gate，DFT_SE端⼝接到dft_syn_gt_se注意：1. DFT_MODE有效时，clock mux的sel信号要保证dft_clk来源于最⾼频率的时钟源。
系统可测性设计技术 ppt课件
8
可测性设计-1
国内开展测试性/BIT的研究与推广应用比国外晚、近年来进步速度快
▪ 开展测试性/BIT设计分析工作；开发测试性计算机辅助分析软件
▪ 开展了较系统的研究。除数字电路测试性/BIT领域外的文献：
系统级可测试性理论研究：[邵高平. 系统级可测试性设计的研 究[J]；[申宇皓等. 系统级可测试性设计[J]] ……
11
可测性设计-1
在系统设计过程中，应采用 怎样的设计思路和方法，才能最大 限度地为故障检测和诊断提供方便
，以提高系统的测试性水平？
本课程“可测性设计部分”所讨论的中心问题
12
可测性Байду номын сангаас计-1
Stories about surviving from accidents...
前苏联：上升2号——人类首个太空英雄的戏剧经 历 美：阿波罗12号——雷神之吻 美：阿波罗13号——失败的成功 中：神舟七号——虚惊一场的假火灾 …………
5
可测性设计-1
Design For
Why
Testability
▪ 测试和评价复杂系统是困难的事。仅由输入/输出特性检测来评估 系统整体性能的方法不适于复杂系统
▪ 没有可测试性设计的后果：使用前难以发现产品的设计缺陷；工 作时难以检测和诊断故障
▪ 采用可测试性设计可增加系统的可靠性，提高产品质量，并减少 产品投放市场的时间及测试费用
测试设备的综合
通用/专用测试设备、自动测试设备（ATE）和机内测试设备（BITE）等， 用于获得诊断对象的状态信息和故障的特征值。
——方法及其优化
故障注入方法与注入策略优化
测试性综合评估方法
16
可测性设计-1
可测性设计原则与实践
可测性设计原则与实践软件开发过程中，可测性是一个重要的设计原则。
通过合理的设计和实践，可以提高软件的可测试性，从而更好地保证软件的质量和稳定性。
本文将介绍可测性设计原则的概念、重要性以及一些实践方法。
一、什么是可测性设计原则可测性设计原则指的是在软件设计的过程中，考虑到软件的可测试性。
它包括以下几个方面：1. 模块化设计：将软件系统拆分为多个模块，每个模块都是相对独立的功能单元。
这样，可以对每个模块进行单独的测试，提高测试的可行性和效率。
2. 松耦合设计：模块之间的依赖关系尽量减少，以减少对其他模块的依赖和影响。
这样，在进行测试时可以更容易地对模块进行隔离。
3. 易于理解的接口设计：模块之间的接口应该简单、清晰明了。
这样，在进行测试时可以更容易地理解和验证模块的功能。
4. 可替代性设计：为了提高测试的可重复性，设计时需要考虑模块的可替代性。
即，可通过替代某个模块来验证其是否正确执行。
二、可测性设计原则的重要性可测性设计原则对软件开发过程有着重要的意义：1. 提高软件质量：通过设计可测性，可以更好地发现和修复软件中的缺陷和bug，从而提高软件的质量和稳定性。
2. 简化调试和维护：设计可测性可以简化调试和维护工作，因为可以更容易地定位和解决问题，而不需大量的查找和排查。
3. 提高开发效率：设计可测性可以提高测试的效率，因为测试人员可以更容易地通过单元测试等方法进行测试，而不需进行全面的集成测试。
三、可测性设计原则的实践方法在实际的软件开发过程中，可以采用以下一些方法来实践可测性设计原则：1. 单元测试：通过编写单元测试代码，对每个模块的功能进行单独测试。
这样可以更容易地发现和解决问题，也可以提高测试的可行性和效率。
2. 集成测试：在进行模块集成之前，设计和实施集成测试，以验证模块之间的协同工作是否正常。
3. 自动化测试：利用自动化测试工具，可以更好地实现可测性设计。
通过编写自动化测试脚本，可以减少人工测试的工作量和出错率，提高测试的覆盖率和效率。
智能仪器第7章-测试性设计概述课件
1. 可测试性设计
可测试性设计目的与要求 在仪器设备设计研制阶段，使系统具有自检测 和为诊断提供方便的设计特性。 尽可能少地增加硬件和软件，以最少的费用使 产品获得所需的测试能力，简便、迅速、准确 地实现检测和诊断。 工业4.0产品：装备实时状态信息获取评估
可测试性概述
2. 可测试性优缺点
可测试性设计优点 ①提高故障检测的覆盖率； ②缩短仪器的测试时间； ③可以对仪器进行层次化的逐级测试; ④降低仪器的维护费用。 可测试性设计缺点 ①额外的软/硬件成本； ②系统设计时间增加。
2.常规BIT技术
数字BIT技术
模拟BIT技术
板内ROM式BIT 微处理器BIT 微诊断法 内置逻辑块观察法 边界扫描BIT
比较器BIT 电压求和BIT
2.常规BIT技术—数字BIT
板内ROM式BIT 将存储在ROM中的测试模式施加到被测 电路CUT中，然后将CUT的响应与期望 的正常响应GMR对比，据此给出测试“ 通过/不通过(GO/NOGO)”输出信号。
以进行信号特征分析。
2.常规BIT技术—数字BIT
边界扫描测试技术 是一种扩展的BIT技术。它在测试时不需要其他 的辅助电路，不仅可以测试芯片或者PCB的逻辑 功能，还可以测试IC之间或者PCB之间的连接是 否存在故障。 边界扫描技术已经成为VLSI芯片可测性设计的主 流，IEEE也已于1990年确定了有关的标准，即 IEEE1149．1。
2.常规BIT技术—数字BIT
边界扫描测试技术实现
FF
输入
FF
CUT
FF
FF
输出
FF
边界扫描的原理框图 测试数据输入TDI 测试时钟TCK 测试复位TRST 测试方式选择TMS
可测性设计
七、边界扫描技术
七、边界扫描技术
边界扫描的整体结构如下图所示：
1.具有4或5个引 脚的测试存取通 道TAP;
2.一组边界扫描 寄存器,指令寄存 器IR，数据寄存 器DR；
3.一个TAP控制 器。
八、随机逻辑的内建自测试设计
随机逻辑内建自测试是将测试作为电路自 身的一部分，将测试矢量生成电路及测试响应 分析逻辑置入电路的内部，使具有BIST（内建 自测试）功能的电路无须外部支持即可以产生 测试激励、分析测试响应。内建自测试一般包 括测试矢量生成电路（激励）、特征分析电路、 比较分析电路，存储特征符号的ROM（ReadOnly Memory）和测试控制电路，一般结构如 下图所示。
五、可测性设计的分类
专项设计：即按功能基本要求，采取一些比较 简单易行的措施，使所设计电路的可靠性得到 提高。它是针对一个已成型的电路设计中的测 试问题而提出来的。它采用传统的方法对电路 某些部分进行迭代设计，以提高可测试性。
结构设计：是从设计一开始就建立测试结构， 每个子电路都具有嵌入式测试的特征。它是根 据可测性设计的一般规则和基本模式来进行电 路的功能设计，主要包括扫描技术和内建自测 试两种测试技术。
九、嵌入式存储器的内建自测试设计
十、结束语
目前装备系统和芯片的复杂化有加快增长 的趋势，而当今能掌握的测试诊断方法面对复 杂性增长如此迅速系统的测试验证几乎处于 “无解”的状态，因此采用可测性设计技术简 化复杂测试问题成为一种必然的选择，为可测 性设计技术提供了良好的发展前景，然而，目 前可测性设计技术在理论和应用环节上仍存在 很多制约其发展的难点和技术问题，尚远不能 满足复杂性增长对测试验证的需求。在未来的 工作中，还应不断的进行完善。
六、专项可测性设计
可测试性设计
边界扫描电路也可用于对板上芯片进行故障检测，但由于这 种测试方法要将所有的并行输入/输出数据串行化，测试向量 将十分长，故此方法一般只用于在板级系统调试时对怀疑失 效的集成电路的测试。 14
Boundary Scan Cells attached to every pin
Test Access Port (TAP) coCore logic
TAP
TDO
Four pin interface drives all tests
TCK TMS
图1 具有边界扫描结构的IC
15
PCB
Sh or t t o Vc c
Core logic T AP
So ld er Br id ge
Core logic T AP
TDI
JTAG TAP
7.2.2.1.1 全扫描技术（Full Scan） 全扫描设计就是将电路中的所有触发器用特殊设计的具有扫 描功能的触发器代替，使其在测试时链接成一个或几个移位 寄存器，这样，电路分成了可以分别进行测试的纯组合电路 和移位寄存器，电路中的所有状态可以直接从原始输入和输 出端得到控制和观察。 这样的设计将时序电路的测试生成简化成组合电路的测试生 成，由于组合电路的测试生成算法目前已经比较完善，并且 在测试自动生成方面比时序电路的测试生成容易得多，因此 大大降低了测试生成的难度。 已有的全扫描测试设计技术包括： 1、1975年由日本NEC公司开发的采用多路数据触发器结构的扫描 通路法（Scan Path），其中的时序元件为可扫描的无竞争D 型触发器。采用扫描通路法测试的芯片，必须采用同步时序。
总线结构类似于分块法，在专用IC 可测性设计中十 分有用，它将电路分成若干个功能块，并且与总线相 连。可以通过总线测试各个功能块，改进各功能块的 可测性。但这种方法不能检测总线自身的故障。 特定技术的一个主要困难在于它需要在电路中每个测 试点附加可控的输入端和可观察的输出端，因此增加 了附加的连线。 而后期的DFT 技术——结构化设计方法——则不同， 它对电路结构作总体上的考虑，可以访问电路内部节 点；按照一定的设计规则进行电路设计，只增加了用 于测试的内部逻辑电路，因而具有通用性。
