醋酸乙烯酯乳胶漆的配方
醋酸乙烯酯乳胶漆的制备
涂料类别与代号
序 代 序 代 涂料类别 涂料类别 号 号 号 号
1 2 3 Y T F 油性树脂 天然树脂 酚醛树脂 7 8 9 Q M G 硝基纤维素 纤维素
序 代 涂料类别 号 号
13 14 H S W 环氧树脂 聚氨酯 元素有机聚合物
过氧乙烯树脂 15
4 5
6
L C
A
沥青 醇酸树脂
氨基树脂
10 X 11 B
涂料的定义与作用
定义
涂料（油漆）是一种流动态物质，通过简单施工 方法，并经干燥或固化，在物体表面牢固覆盖 一层均匀的薄膜，这样的流动态物质称为涂料 。涂料可以是液态或粉末状态。用来对被涂物 体表面起装饰与保护作用。
作用
1. 保护作用 金属材料，尤其是钢铁，容易受到环境中腐蚀性 介质、水分和空气中氧的侵蚀和腐蚀；木材易 受潮气、微生物的作用而腐烂；塑料会受光和 热的作用而降解；混凝土易风化或受化学品的 侵蚀，因此材料需要用涂层来保护。
家庭装潢等多个领域具有极其广泛的应用……
生物医学（在介入医学中的应用）
聚醋酸乙烯乳液胶黏剂
用途：木材加工、书籍装订、标签、纸箱制品、卷 烟纸、皮革加工、乳胶漆的制造等。在木器、纸品 及包装行业中占有主导地位。 优点： 1.具有良好的、安全的操作条件 2.初期粘结强度高，使用方便，无需加热和添加固化 剂，胶层有韧性，对刃具的损伤小。 3.常温固化速度快。 缺点： 1.耐水性和耐湿性差 2.耐寒性较差 3.耐热性差 4.抗蠕变性较差
产品质量检测
1.观察外观
固含量= 2.测pH值
干燥后样品质量 干燥前样品质量
×100%
3.测乳液粘度
4.测定产品固含量 5.测定转化率 6.产品质量检测记录
醋酸乙烯酯乳液聚合-白乳胶的制备
实验步骤
3、滴加完单体之后，搅拌下再将剩余过硫酸铵溶液慢 慢滴加入三口瓶，该过程保持温度67℃左右，继续搅 拌。
O
O
+ NH4 O S O' CH2
O
CH O C=O
CH3
O
NH4 O
S
O
' CH2 CH
O
O
C=O CH3
实验原理
2、链增长：
O
NH4 NH4
+ O S O CH2 C' H nCH2=CH
O
O C=O
O C=O
O
CH3
CH3
O S O [CH2 CH]n
CH2
C' H
O
O
O
C=O
O=C
CH3
CH
H2 C
.........
OO
C=O C=O
CH3 CH3
H2
C+
CH=CH
..........
OO
C=OC=O
CH3 CH3
实验仪器与药品
电热套、三颈烧瓶、水浴锅、恒压滴压 漏斗、直形冷凝管、电动搅拌器、温度 计、锥形瓶、滴管、小烧杯。
实验装置图
实验步骤
1、加料：在三颈烧瓶中加入3g聚乙烯醇与32mL蒸馏 水，水浴升温到90 ℃，开动搅拌，使聚乙烯醇完全 溶解，然后降温到68-70℃，加入混合溶液 （0.8mLOP-10 乳化剂 +3mL水 可由一组统一配置 后取用） ，搅拌均匀后，再加10.25g（12mL）醋酸 乙烯酯，继续搅拌。
醋酸乙烯白乳胶的制作方法。
醋酸乙烯白乳胶的制作方法。
全文共四篇示例，供读者参考第一篇示例：醋酸乙烯白乳胶是一种常见的乳液状胶水，其制作方法相对简单，但需要一定的工艺和技术。
下面将详细介绍关于醋酸乙烯白乳胶的制作方法。
一、原料准备制作醋酸乙烯白乳胶需要准备以下原料：1. 乙烯乳液2. 醋酸乙烯3. 稳定剂4. 酸碱中和剂5. 防腐剂6. 立固剂二、制作工艺1. 在制作之前，首先要确保工作环境清洁，避免杂质的进入，影响产品的质量。
2. 将乙烯乳液倒入一个搅拌桶中，开始加热至一定的温度。
3. 将醋酸乙烯缓慢地加入乙烯乳液中，并同时加入一定比例的稳定剂，以保持胶水的稳定性。
4. 继续搅拌混合，使醋酸乙烯充分分散在乳液中，直到达到所需的浓度。
5. 在混合的过程中，需要调节pH值，加入适量的酸碱中和剂，使其达到理想的酸碱度。
6. 加入适量的防腐剂，以保证产品的保存期限，同时加入立固剂，使产品更加耐久。
7. 继续搅拌混合，直到所有原料充分溶解混合。
8. 将制作好的醋酸乙烯白乳胶装罐封装，以备日后使用。
三、注意事项1. 制作醋酸乙烯白乳胶的过程中，一定要注意加热温度和搅拌速度，以免造成混合不均匀。
2. 需要根据产品的用途和要求调整配方中各种原料的比例，以确保产品性能符合要求。
3. 制作完成后，要对产品进行检测，确保产品品质达标。
制作醋酸乙烯白乳胶虽然看似简单，但实际操作起来需要一定的技术和经验。
只有掌握了正确的制作方法和注意事项，才能制作出高质量的醋酸乙烯白乳胶产品。
希望以上介绍对大家有所帮助。
第二篇示例：醋酸乙烯白乳胶是一种常用的胶水，广泛应用于家庭和工业领域。
它具有优异的粘接性能和耐水性，使其成为许多材料的理想粘结剂。
制作醋酸乙烯白乳胶并不复杂，只需准备一些简单的材料和工具即可。
下面我们来详细介绍一下醋酸乙烯白乳胶的制作方法。
我们需要准备以下材料和工具：PVA乳胶、醋酸、水、玻璃容器、搅拌棒、温度计、计量工具等。
制作醋酸乙烯白乳胶的第一步是准备PVA乳胶。
聚醋酸乙烯乳液胶粘剂的合成与配方

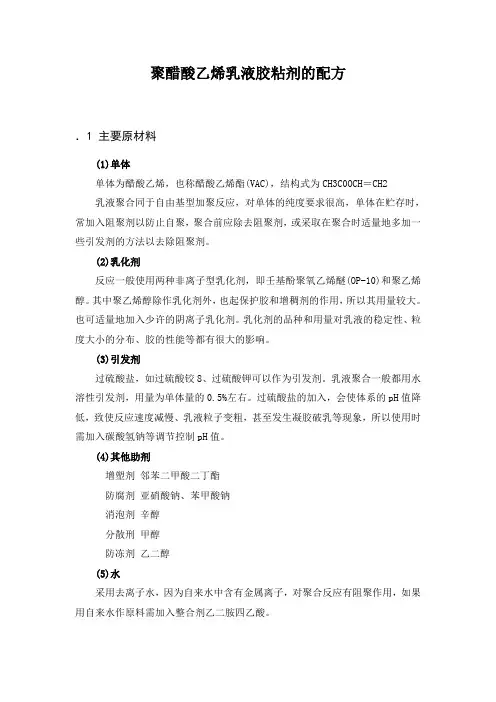

聚醋酸乙烯乳液胶粘剂的配方．1 主要原材料(1)单体单体为醋酸乙烯，也称醋酸乙烯酯(VAC)，结构式为CH3C0OCH＝CH2乳液聚合同于自由基型加聚反应，对单体的纯度要求很高，单体在贮存时，常加入阻聚剂以防止自聚，聚合前应除去阻聚剂，或采取在聚合时适量地多加一些引发剂的方法以去除阻聚剂。
(2)乳化剂反应一般使用两种非离子型乳化剂，即壬基酚聚氧乙烯醚(OP-10)和聚乙烯醇。
其中聚乙烯醇除作乳化剂外，也起保护胶和增稠剂的作用，所以其用量较大。
也可适量地加入少许的阴离子乳化剂。
乳化剂的品种和用量对乳液的稳定性、粒度大小的分布、胶的性能等都有很大的影响。
(3)引发剂过硫酸盐，如过硫酸铰8、过硫酸钾可以作为引发剂。
乳液聚合一般都用水溶性引发剂，用量为单体量的0.5%左右。
过硫酸盐的加入，会使体系的pH值降低，致使反应速度减慢、乳液粒子变粗，甚至发生凝胶破乳等现象，所以使用时需加入碳酸氢钠等调节控制pH值。
(4)其他助剂增塑剂邻苯二甲酸二丁酯防腐剂亚硝酸钠、苯甲酸钠消泡剂辛醇分散刑甲醇防冻剂乙二醇(5)水采用去离子水，因为自来水中含有金属离子，对聚合反应有阻聚作用，如果用自来水作原料需加入整合剂乙二胺四乙酸。
．2 聚醋酸乙烯乳液合成机理乳液聚合的引发反应在胶束内发生，聚合反应主要是在引发后的胶束中以及由此形成的聚合物微粒中进行的，单体液滴主要起单体储藏的作用。
由于胶束的数目非常大，一个胶束中几乎只可能含合一个自由基，因此链终止速度显著降低，致使乳液聚合速废快，所得聚合物分子量高。
醋酸乙烯乳液聚合，属自由基聚合反应类型，遵循自由基聚合反应的一般规律，需要经过链引发、链增长和链终止3个主要阶段。
下面介绍聚合反应的机理。
(1)聚合反应的链引发将单体、水、乳化剂、引发剂等物料加入到反应器中，经搅拌形成乳状液。
醋酸乙烯乳液聚合通常采用过硫酸盐作引发剂，如过硫酸钾或过硫酸铵，在加热时反应体系中的引发剂分子受热分解生成自由基。
醋酸乙烯酯乳胶漆制备
使乳液的pH值降低，影响乳液和乳胶的稳定
性。因此，需加入碳酸氢钠中和。采取在
90kpa真空下抽1~2h的方法，能使残余单体
质量分数
• 减少至1%以下。 • 将乳化剂水溶液先和单体一起搅拌乳化，
再加入引发剂引发聚合虽也可以，但在诱
导期过后反应十分剧烈，要做成质量好的
乳液十分困难。因此可以先将乳化好的乳
饲料、纺织、造纸、水处理、石油化工、农林园
艺、生理卫生等领域。聚丙烯酸钠大多以丙烯酸
为原料经氢氧化钠中和后聚合得到，还可用其它
单体与丙烯酸钠进行共聚，对聚丙烯酸钠的性能
进行改性，合成具有特殊性能的聚丙烯酸钠共聚
物。
液体石蜡
• 别名：白油、石蜡油、白色油、paraffin oil、矿
物油
• 液体石蜡是从原油分馏所得到的无色无味的混合
烯、醇酸树脂、硝基纤维素、乙基纤维素
及氯丁橡胶、丁腈橡胶的增塑剂。
（6）过硫酸钾
•
过硫酸钾，无机化合物，白色结 晶，无气味，有潮解性。助燃，具刺
激性。主要用作漂白剂、还原剂、照
相药品、分析试剂、聚合促进剂、水
溶性引发剂等。
性状：无色或白色结晶。无气味。能逐
渐分解失去有效氧，湿气中能促使其分解， 高温时分解较快，在约100℃时全部分解。 溶于约50份水(40℃时溶于25份水)，不溶于
液放一部分在反应器内，加入部分引发剂 引发聚合，然后慢慢连续加入乳化好的乳 化液，并定时补加一定量的引发剂。
项目二 醋酸乙烯酯乳胶漆的制备
一、准备工作
• 纤维素（3万） 2g 聚醋酸乙烯酯乳液 100g
•
•
丙烯酸钠盐
液体石蜡
6g
1.5g
醋酸乙烯酯-丙烯酸类乳胶漆
醋酸乙烯酯-丙烯酸类乳胶漆
简介：醋酸乙烯酯-丙烯酸类乳胶漆是以醋酸乙烯酯-丙烯酸共聚物乳液为主要成膜物质的乳胶漆。
涂料配方：醋酸乙烯酯-丙烯酸类乳胶漆的配方见表1。
表1 醋酸乙烯酯-丙烯酸类乳胶漆的生产配方
组分规格型号质量份
去离子水225
羟乙基纤维素QP-520001
多功能助剂AMP-953
分散剂Daxad 306
三聚磷酸钾0.5
乙二醇20
杀菌剂0.5
消泡剂1
二氧化钛130
高岭土Huber 70C100
碳酸钙HUBERCARB
Q6
60
铝硅酸钠ZEOLEX 8080
纤维素溶液3
多功能助剂（ph调节剂）AMP-953
酯醇-126
消泡剂Nopco NDW3
醋酸乙烯酯-丙烯酸共聚物乳
液
AMSOC 3011264
合计1086
涂料制备：
按计量和次序将总量60 %的去离子水、1/4的羟乙基纤维素、1/2的多功能助剂、分散剂Daxad 30、三聚磷酸钾、乙二醇、杀菌剂、1/4的消泡剂、二氧化钛、高岭土、碳酸钙、铝硅酸钠加入高速分散剂，高速分散20-30 min后，低速搅拌下加入剩余的去离子水、多功能助剂、羟乙基纤维素和消泡剂、酯醇-12、醋酸乙烯酯-丙烯酸共聚物乳液，搅拌均匀、过滤、包装、入库。
涂料主要性能：醋酸乙烯酯-丙烯酸类乳胶漆的主要性能见表2。
表2 醋酸乙烯酯-丙烯酸类乳胶漆的主要性能指标
项目性能指标
颜料体积浓度51 %黏度86 KU 遮盖力（黑）90.2遮盖力（白）92.3对比度0.977耐擦洗性（直到失败）800去污性（0-极差，10-优秀）8调色性优秀。
白乳胶合成配方
白乳胶是由醋酸乙烯经乳液聚合得到的一种热塑性胶。
广泛用于木器加工、人造板、水泥砂浆、纸张、布、皮革、陶瓷等行业的粘合。
它使用方便、粘接力强，生产工艺比较简单。
但它的粘度不稳定，尤其在冬季低温条件下，常因粘度增高而导致胶凝，需加热之后才能使用，不仅给冬季施工带来许多不便，而且还影响粘合质量。
故一般要求贮存条件在10℃以上。
针对这一缺点，国内外科研工作者积极开发研制低温不胶凝的白乳胶，以解决冬季贮存和施工问题。
下面介绍的抗冻性白乳胶可使胶凝温度降低至2℃。
（一）原料1．醋酸乙烯酯(CH3COOCH=CH2) 简称醋酸乙烯，无色可燃性液体，有强烈香味。
其蒸气对眼睛有刺激性，相对密度0．9312（20℃）。
沸点72～73℃。
不溶于水，溶于大多数有机溶剂，能与其它单体聚合。
这里是聚醋酸乙烯的聚合单体，选用工业品。
生产厂：北京有机化工厂、上海石油化工总厂二分厂、四川维尼纶化工厂、兰州维尼纶厂、福建维尼纶厂、石家庄维尼纶厂、吉林省四平联合化工厂和贵州有机化工厂等。
2．聚乙烯醇缩甲醛由聚乙烯醇和甲醛缩合而成的树脂。
其原料配比如下：聚乙烯醇100，甲醛40，水960～1040，盐酸（10％）10．4～11．2，氢氧化钠适量（调节pH值至8～9），以上均为重量比。
这里用作白乳胶的改性剂。
3．乳化剂OP－10〔C8H17C6H4O(CH2O)10H〕•化学名称为辛烷基（或壬烷基）酚聚氧乙烯（10）醚。
外观为黄色或棕色膏状物，相对密度1．06，凝固点7．2℃。
溶于水，水溶液为透明状液体，也溶于四氯化碳、低级醇和多数芳香族溶剂中。
能耐酸碱。
这里作乳化分散剂。
选用工业品。
生产厂：广州助剂化工厂。
4．过硫酸钾(K2S2O8) 白色细小或大片晶体，相对密度2．477，100℃以上分解，放出氧而变成焦硫酸钾。
溶于水，不溶于乙醇，有强氧化性。
这里作聚合引发剂。
选用工业品。
生产厂：天津东方化工厂、四川重庆嘉陵化工厂等。
5．碳酸氢钠(NaHCO3) 又称重碳酸钠或酸式碳酸钠。
聚醋酸乙烯酯乳胶漆的制备
聚醋酸乙烯酯乳胶漆的制备摘要：介绍了一步合成醋酸乙烯酯乳胶漆的生产工艺，该工艺时醋酸乙烯在光或杨货物引发剂的引发下发生自由基聚合。
得到的产品具有各项性能良好的特点。
关键词：聚醋酸乙烯酯，挥发性有机化合物，乳胶漆。
目录前言-----------------------------------------------------------2第一章实验目的------------------------------------------2第二章实验装置与药品------------------------------------------------2 2．1安装一套常压分馏装置和一套聚合反应装置3．2实验药品第三章实验步骤与方法----------------------------------------------23.1单体的精制----------------------23.2 配漆----------------------------------------------43.3 刷漆-------------------------------4第四章附注------------------------------------------------4第五章结论----------------------------------------------------5参考文献------------------------------------------------------5致谢----------------------------------------------------------6前言醋酸乙烯酯在光或氧化物引发剂的引发下发生自由基聚合。
得到聚醋酸乙烯酯，醋酸乙烯酯的聚合方法很多，根据产品的用途有所选择，做涂料或粘合剂，则采用乳液聚合的方法。
本实验采用的乳液聚合的方法，得到聚醋酸乙烯酯乳液，在京复制的聚醋酸乙烯酯乳胶漆，乳液聚合是单体乳化剂，分散介质在机械搅拌或震动下形成乳状液而惊醒的金额和方法。
聚醋酸乙烯酯乳胶漆的制备及其含固量测定
聚醋酸乙烯酯乳胶漆的制备及其含固量测定班级：化工3092 学号：0945323213 姓名：韩冰摘要：醋酸乙烯酯在光或过氧化物引发剂的引发下发生自由基聚合，得到聚醋酸乙烯酯。
醋酸乙烯酯的聚合方法很多，根据产品用途有所选择，。
如作涂料或粘合剂，则采用乳液聚合，如要进一步醇解制备聚乙烯醇，则采用溶液聚合。
醋酸乙烯的乳液聚合机理与一般乳液聚合机理相同。
本实验采用过硫酸钾为引发剂，聚乙烯醇和OP-10为乳化剂。
为使反应平稳进行，单体和引发剂分期分批加入，且控制加入速度。
涂料的应用很广泛，品种很多。
而且有很多的作用。
如保护作用，装饰作用，标志作用等等。
其安全无毒，施工方便，干燥快，通气性好等优点。
关键词：醋酸乙烯酯表面活性剂含固量乳化剂亲油亲水平衡值HLB前言：涂料是一种应用广泛而为人们熟知的产品，品种繁多，它一般由成膜物质，溶剂，颜填料和其他助剂组成。
他是一种涂敷于底材表面形成坚韧连续涂膜的液体或固体高分子材料。
对被涂表面起到装饰与保护作用。
涂料通常叫油漆。
随着科学技术的进步，还制成许多具有特殊功能的涂料，如耐高温，耐寒，示温，阻尼，导电，高温电绝缘，吸收太阳能，防辐射，伪装等。
广泛用于建筑，船舶，车辆，飞机，道路，机械，金属，电器等方面。
实验的配方设计：在该实验中，以醋酸乙烯酯为单体，过硫酸钾为引发剂，聚乙烯醇和OP-10为乳化剂。
聚醋酸乙烯酯的单体的聚合反应是自由基型加聚反应，属于连锁聚合反应。
在实验过程中，大部分单体和过硫酸钾不能一次性加入，要一滴一滴慢慢地加入，一方面为了能使反应完全，另一方面是为了探寻出最适宜的加入单体的速度，回流大小，过硫酸钾的操作条件。
同时，可以控制引发剂的用量和乳液的PH值。
过硫酸钾的用量会对反应有影响，过硫酸钾在水相中受热分解成硫酸根离子自由基而引发聚合反应，如果用量过多会引起乳液PH值下降，同时会使反应加剧，温度升高过快。
如果用量过少会使反应减慢，温度下降，单体聚合速度减慢。
白乳胶配方
1. 用途本剂是以醋酸乙烯酯、、邻苯二甲酸二丁酯、辛醇、过等为原料组成的白乳胶，广泛用于木器、胶合板、水泥砂浆、纸张、布、皮革等的粘接，它使用方便、粘合力强，生产工艺比较简单。
缺点是低温时使用性能较差。
2. 原料（1）醋酸乙烯酯：又名乙烯基醋酸酯，简称醋酸乙烯，无色可燃性液体。
有强烈香味。
其蒸气对眼有刺激性。
不溶于水，溶于大多数有机溶剂。
用于制乙烯基树酯和合成纤维。
也用于制橡胶、油漆、粘合剂等。
在本剂中用作粘合剂。
（2）聚乙烯醇：由聚醋酸乙烯酯经皂化而成的高分子化合物。
白色或奶黄色粉末。
具热塑性。
根据皂化程度不同，产物可溶于水或仅能溶胀。
主要用作聚乙烯醇缩醛类的原料，也用作粘合剂、分散剂等。
本剂中用作粘合助剂。
选用工业品。
（3）邻苯二甲酸二丁酯：无色液体。
不溶于水，溶于、等有机溶剂中。
是制塑料、合成橡胶、人造革等时的增塑剂。
也是香料的溶剂和固化剂。
在本剂中用作增塑剂。
选用工业品。
（4）辛醇：辛醇有正辛醇及各种异构体。
这里指的是2-乙基己醇-1。
无色液体，有特殊气味。
溶于水和乙醇、乙醚等有机溶剂中。
本剂中用作溶剂。
选用工业品。
（5）过硫酸铵：无色单斜晶体。
有时略带浅绿色，溶于水。
受热则分解，有强氧化性。
用作漂白剂、氧化剂、脱臭剂等。
本剂中用作聚合引发剂。
选用工业品。
3. 配方（重量％）来源：生命经纬白乳胶是由醋酸乙烯经乳液聚合得到的一种热塑性胶。
广泛用于木器加工、人造板、水泥砂浆、纸张、布、皮革、陶瓷等行业的粘合。
它使用方便、粘接力强，生产工艺比较简单。
但它的粘度不稳定，尤其在冬季低温条件下，常因粘度增高而导致胶凝，需加热之后才能使用，不仅给冬季施工带来许多不便，而且还影响粘合质量。
故一般要求贮存条件在10℃以上。
针对这一缺点，国内外科研工作者积极开发研制低温不胶凝的白乳胶，以解决冬季贮存和施工问题。
下面介绍的抗冻性白乳胶可使胶凝温度降低至2℃。
（一）白乳胶原料1．醋酸乙烯酯(CH3COOCH=CH2) 简称醋酸乙烯，无色可燃性液体，有强烈香味。
实验9 醋酸乙烯乳胶漆的制备
实验9 醋酸乙烯乳胶漆的制备一、实验目的1.学习涂料的基本知识；2.了解自由基型加聚反应的原理；3、掌握聚醋酸乙烯乳液的合成原理, 乳胶漆的制法和实验技术。
二、目标产物的性能与用途聚醋酸乙烯（polyvinyl acetate, 简称PV A）乳液别名白乳胶, 乳白色粘稠浓厚液体。
具有优良的粘接能力。
醋酸乙烯乳胶漆是普遍使用的建筑内表面涂料, 具有价廉、使用方便、耐水性好等优点。
三、实验原理1.聚合原理乳液聚合是将不溶于水或微溶于水的单体在强烈的机械搅拌作用及乳化剂的作用下与水形成乳状液, 在水溶性引发剂作用下进行的聚合反应。
乳液聚合与悬浮聚合相似, 都是将油溶性单体分散在水中进行聚合反应, 因而也具有导热容易、聚合反应温度易控制的优点, 但与悬浮聚合有着显著的不同, 在乳液聚合中, 单体虽然同样是以单体液滴和单体胶束形式分散在水中的, 但由于采用的是水溶性引发剂, 因而聚合反应不是发生在单体液滴内, 而是发生在增溶胶束内形成的乳胶粒内。
乳液聚合的反应机理不同于一般的自由基聚合, 增加乳化剂浓度, 即增加乳胶粒数, 可以同时提高聚合速度和分子量。
而在本体、溶液和悬浮聚合中, 使聚合速率提高的一些因素, 往往使分子量降低。
所以乳液聚合具有聚合速率快、分子量高的优点。
乳液聚合在工业生产中的应用也非常广泛。
乳化剂的选择对稳定的乳液聚合十分重要, 起到降低溶液表面张力, 使单体容易分散成小液滴, 并在乳胶粒表面形成保护层, 防止乳胶粒凝聚。
常见的乳化剂分为阴离子型、阳离子型和非离子型三种, 实验中还常采用两种乳化剂合并使用, 其乳化效果和稳定性比单独便用一种好。
本实验采用聚乙烯醇和OP-10两种乳化剂。
市场上的“白乳胶”就是乳液聚合方法制备的聚醋酸乙烯酯乳液。
聚醋酸乙烯酯（PV Ac）胶乳漆具有水基漆的优点, 粘度小, 分子量较大, 不用易燃的有机溶剂。
作为粘合剂时(俗称白胶) , 木材、织物和纸张均可使用。
醋酸乙烯丙烯酸内用有光乳胶漆配方
醋酸乙烯丙烯酸内用有光乳胶漆配方
1、醋酸乙烯丙烯酸内用有光乳胶漆配方：
涂料原料用量/kg
水235
分散剂8.0
三聚磷酸钾 1.5
杀菌剂0.5
乙二醇25
表面活性剂 3
消泡剂 3.0
金红石型钛白粉200
硅酸钙40
硅藻土40
硅酸铝85
碳酸钙85
增稠剂240
醇酯十二10
醋酸乙烯-丙烯酸180
2、醋酸乙烯丙烯酸内用有光乳胶漆主要性能
总固体分/%（质量）48.5 密度/（t/m³） 1.38
黏度/KU 80-85 PVC/% 62 本醋酸乙烯丙烯酸内用有光乳胶漆属于经济型内用高遮盖力白漆和有光基础着色乳胶漆，适用于一般需求的工作间和某些居室的装饰。
（本文涂料配方仅供参考）
中国新型涂料网（）。
实验41 聚醋酸乙烯酯乳胶涂料的配制
实验41 聚醋酸乙烯酯乳胶涂料的配制一．实验目的1．进一步熟悉自由基聚合反应的特点。
2．了解乳胶涂料的特点，掌握配制方法。
二．实验原理乳胶涂料为一种水性涂料。
对人体没有危害。
可用于建筑物和住宅的内墙。
深受用户的喜爱。
本实验采用醋酸乙烯单体的自由基聚合反应合成乳液。
当涂刷在物体表面时，随着水分的蒸发，微胶粒互相挤压形成连续而干燥的涂膜。
三．主要仪器和药品四口烧瓶、搅拌器、温度计、冷凝管、滴液漏斗、水浴锅、砂磨机、塑料杯醋酸乙烯酯、聚乙烯醇、乳化剂OP-10、去离子水、过硫酸氨、碳酸氢钠、丙二醇、钛白粉、碳酸钙、磷酸三丁酯四．实验内容1．溶解。
加入30ml去离子水和0.35g乳化剂到四口烧瓶，搅拌后加入2g 聚乙烯醇。
加热升温到90度并保持1小时，直至聚乙烯醇全部溶解，备用。
2．将0.2g过硫酸氨溶于水中，配成溶液。
3．聚合。
将17g蒸馏过的醋酸乙烯酯和2ml质量分数5％的过硫酸氨水溶液加至上述四口烧瓶中。
开动搅拌器，同时水浴加热，保持温度在65～75度。
当回流基本消失时，温度升至83度。
这时用滴液漏斗在2h内缓慢地、按比例地滴加23g醋酸乙烯酯和余下的过硫酸氨水溶液，加入完毕后继续升温到90～95度，保温30min到无回流为止。
然后冷却到50度，继续加入3ml质量分数为5％的碳酸氢钠水溶液，调整体系的pH值到5～6之间。
最后加入3.4g邻苯二甲酸二丁酯。
搅拌并冷却1h，即得到白色稠厚的乳液。
五．注意事项1．聚乙烯醇必须完全溶解；2．滴加速度均匀；3．升温不能快；4．醋酸乙烯必须蒸馏；六．思考题1．聚乙烯醇在反应中的作用？2．过硫酸氨在反应中的作用？3．调整pH值的作用？。
聚醋酸乙烯酯乳胶涂料的配制
﹥24h,GB5210-85
成膜 ﹥24h,GB/T6739-1996
电子分析天平 托盘天平 涂4粘度计
烘箱
QND-4粘度杯
DHG-9053A 电热恒温 鼓风干燥箱
项目实施过程
1、涂料的配制：将水、六偏磷酸钠水溶液以及丙二醇 加入搅拌器配套的不锈钢杯中，开动搅拌器，逐渐加
入钛白粉、滑石粉和碳酸钙，搅拌分散均匀后，继续
快速搅拌，然后在慢速搅拌下加入聚醋酸乙烯酯乳液、 磷酸三丁酯，直至搅匀为止，即得白色涂料。 2、性能测试：使用仪器测定产品固体份含量和粘度。
所需时间及标准
约10分钟， GB/T1723-93 约1.5h， GB1725-79 GB6753.2-86 约4h，GB1726-79
耐热性（80℃，5h）
耐水性
无变化
96h漆膜无变化
5h,GB1735-79
﹥96h ，GB/T1733-93
附着力/%（划格法）
冲击功（N· m） 硬度
100 >4 >0.3
考核要点
（1）项目准备 （2）物质称量 （3）复配过程 （4）产品检验 （5）结束工作
（6）数据记录及处理
（7）安全问题
聚醋酸乙烯乳胶漆的主要技术性能指标
项目
涂膜颜色与外观 粘度（涂四-粘度计） /S 固体含量（%） 表面干燥时间/h 遮盖力/（g/m2）
性能指标
复合标准样本及色差范 围，平整无光 30~40s 不小于45%
个人项目
聚醋酸乙烯酯乳胶涂料的配制及检测
Байду номын сангаас目设置依据
传统涂料(油漆)都要使用易挥发的有机溶剂， 例如汽油、甲苯、二甲苯、酯、酮等，以帮助形 成漆膜。这不仅浪费资源，污染环境，而且给生 产和施工场所带来危险性，如火灾和爆炸。而乳 胶涂料的出现是涂料工业的重大革新。它以水为 分散介质，克服了使用有机溶剂的许多缺点，因 而得到了迅速发展。目前乳胶涂料广泛用作建筑 涂料，并已进入工业涂装的领域。
醋酸乙烯乳胶漆
醋酸乙烯乳胶漆醋酸乙烯乳胶漆是普通使用的建筑物内表面涂料，具有价廉、使用简便、耐水性好等特点。
一、实验目的学习涂料的基本知识；掌握醋酸乙烯乳胶漆的制法和实验技术。
二、原料醋酸乙烯聚乙烯醇过硫酸钾乳化剂OP-10 邻苯二甲酸二丁酯碳酸氢酸溶液（5%）正辛醇去离子水羧甲基纤维素聚甲基丙烯酸钠六偏磷酸钠亚硝酸钠醋酸苯汞滑石粉钛白粉三、实验操作⒈聚醋酸乙烯酯乳液的制备将2.0g聚乙烯醇和36mL去离子水置于150mL三口瓶中。
三口瓶上装置电动搅拌器、回流冷凝管和一个接有温度计（水银球侵入液面下）及滴液漏斗的Ч形加料管。
搅拌和加热混合物，升温至85℃搅拌，使聚乙烯醇完全溶解。
然后降温至60℃以下，加入0.4g乳化剂OP-10、0.1mL正辛醇和5g醋酸乙烯酯。
搅拌至充分乳化后，加入3滴由0.07g过硫酸钾与1mL去离子水新鲜配制的溶液。
加热至瓶内温度达到65℃时即撤去热源，让反应混合物自行升温和回流，直至回流减慢而温度达到80~83℃时，按在6~8h内加完31g的速度滴加醋酸乙烯酯，同时每隔1h补加1滴过硫酸钾溶液。
整个反应过程中应控制好反应温度在（80±2）℃的范围内，并不停搅拌。
单体滴加完毕后，把余下的过硫酸钾溶液全部加入，让瓶内温度自行上升至95℃，并在此温度下继续搅拌0.5h，冷却。
当温度下降至50℃时，加入2mL5%碳酸氢钠溶液。
最后再加4g邻苯二甲酸二丁酯并搅拌1h以上。
冷后得到白色的聚醋酸乙酯75~80g⒉醋酸乙烯乳胶漆的制备在烧杯中加入43mL去离子水、0.18g羧甲基纤维素和0.15聚甲基丙烯酸钠，在室温下搅拌至全溶。
再加入0.28g六偏磷酸钠、0.55g亚硝酸钠和0.18g醋酸苯汞，搅拌溶解。
在强力搅拌下，依次逐渐撒入15g滑石粉和48g钛白粉。
继续强力搅拌至固体达到最大限度的分散后，才将以上制得的聚醋酸乙烯酯乳液加入。
充分调配均匀。
最后加氨水调pH值至8左右，制得白色的醋酸乙烯乳胶漆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
醋酸乙烯酯乳胶漆的配方
内墙涂料的主要功能是装饰及保护室内墙体，使其美观整洁。
内墙涂料的色彩适宜、淡雅柔和能营造出舒适的居住环境。
为了获得良好的装饰及保护效果，内墙涂料应具有如下特点：色彩丰富、涂层细腻、遮盖力好；耐水性、耐擦洗性好；具有一定的透气性，在较为潮湿的基材上可以施工，而不会发生涂层起鼓等弊端；施工性好、无刷痕、无流挂。
聚醋酸乙烯酯类乳液内墙涂料是一个大类，主要是指以醋酸乙烯酯均聚物及其共聚物为基料的涂料。
其中以醋酸乙烯酯和丙烯酸酯的共聚物为主，通常是与丙烯酸丁酯的共聚物乳液。
醋酸乙烯酯乳胶漆的涂料配方：
组分名称质量份组分名称质量份
去离子水273.0聚甲基丙烯酸钠0.8
二氧化钛100.0六偏磷酸钠 1.5
滑石粉82.0聚醋酸乙烯酯乳
液
361.0
立德粉181.0五氯酚钠 1.0羧甲基纤维素 1.0亚硝酸钠 3.0
醋酸乙烯酯乳胶漆是经济型内墙涂料、工程涂料，加入不同颜色的色浆可以调制成不同的浅色涂料，主要用于室内装饰。
中国新型涂料网。
