sse160物料提升机进场验收表
物料提升机进场验收表
验收结果
经验收符合要求
验收人员（签字）：2014年5月6日
合格
接收人员（签字）：2014年5月6日
自升门架式物料提升机验收表
工程名称
洪江市疾控中心业务大楼
设备名称
物料提升机
规格型号
SSE160/160
验收项目及标准
序号
验收项目
验收内容
验收结果
结论
一
基础
1、几何尺寸、砼强度、地脚螺栓配、筋符合图纸要求
符合要求
2、基础土壤承载力大于8t/m2
3、有排水设施
二
外观检查
1、金属构件，无扭曲、变形、腐蚀、脱焊
合格
2、紧固件无松动，并牢固锁定
三
传动系统
1、传动平稳、润滑良好、滑轮运转正常
符合要求
2、各部操作平稳、灵活
3、停止、Y避动无下滑
四
导Байду номын сангаас系统
1、立柱垂直度偏差小于1.5%
合格
2、立柱自由端符合要求（<6m）
3、吊篮通畅无障碍，滚轮载动灵活
五
电气系统
1、电气设备绝缘电阻值大于0.5MΩ
合格
2、避雷及保护接地电阻小于10Ω
六
安全系统
1、上下限位开关动作、超载限制器动作正常
符合要求
2、防断绳装置功能可靠
七
附着系统
1、各附墙杆间隔安装高度符合说明书要求（6m）
合格
2、附着点有足够强度
3、固定扣件紧固锁定
4、附着形式符合要求
八
荷载试验
1、额定荷载试验：加额定荷载上升、停止、下落试验3次，各部运转正常
物料提升机安装验收表
物料提升机安装验收表物料提升机安装验收表，是在正常使用过程中，为保证物料提升机的正常使用，防止因意外损坏，在安装调试前必须填写好的安装验收表。
物料提升机是采用电动葫芦为动力，采用液压传动，用绳卡与吊篮相连组成一个整体升降装置，是一种用于垂直升降大型构件或建筑施工平台的升降机。
物料提升机安装验收表是依据《中华人民共和国国家标准》GB5749-2006 《建筑安装工程施工质量验收规范》及有关行业标准，按照现场施工条件和设备情况对料斗机进行安装验收。
下面为大家介绍安装验收表的作用和安装验收要求。
一、安装验收表的作用1、安装验收表的作用：是由施工单位和监理单位共同完成的验收项目。
2、安装验收表的作用：在物料提升机安装调试前，对工程进行验收，以保证工程安装的顺利进行和提高产品的质量。
3、安装验收表的作用：对于料斗机进行验收，是为了对工程中的某些细节问题或设备状况进行检查，使项目的安装达到预期的效果和标准。
4、安装验收表的作用：是要检查和确定设计、工程质量、采购、加工、制造、检验、试验及管理人员等是否严格执行设计规定；对材料是否符合要求；在使用过程中是否发生质量问题及隐患；是否按照技术要求和规范要求来检验出厂产品，是否与设计文件和图纸相符等。
5、安装验收表中对设备规格精度、产品规格型号等项目进行了详细检查和分析。
6、安装验收表是为安装调试奠定基础和做好安全防范工作打下基础。
二、安装验收要求1、物料提升机连接必须可靠：吊篮与升降机、吊篮、液压支架连接必须牢固，吊篮与建筑主体结构之间、吊篮与吊架之间连接应牢固。
2、物料提升机安装检查：安装前必须对物料提升机设备进行认真检查，确认安全装置有效。
安全装置齐全有效；吊篮和液压支架应牢固可靠。
3、物料提升机设备安装：吊篮应牢固地固定在承重架上；吊篮上不得使用任何有危险作用的物品；起重机吊篮严禁载重；起重机吊篮上不得放置任何物体或构件；吊篮上不得放有任何物件；升降设备上不得有任何物品。
(完整word版)物料提升机安装验收表(word文档良心出品)
3
安全装置
3.1断绳保护装置防坠距离不大于100mm，动作时不对架体造成损伤。
3.2停层装置灵敏可靠。
3.3上下限位和上下极限开关安装正确，动作可靠。
4
安全防护
4.1吊笼进出口安全防护棚搭设符合规范要求。
4.2层站卸料口防护门和防护栏杆设置规范。
4.3底架上应设置高度不低于1.5m的地面防护围栏。
8
电气安全
8.1施工升降机的控制、照明、信号回路的对地绝缘电阻不应小于0.5 MΩ，动力电路的对地绝缘电阻不应小于1 MΩ。。
8.2接地、接零符合要求，接地电阻不大于4Ω。
8.3过电流保护、失压保护、断错相保护装置齐全有效。
8.4电气设备及电器元件构件应齐全完整、固定牢固、绝缘材料无破损或变质、电气连接应可靠。
4.4卷扬机的收放绳通道应设置封闭式的过路保护。
5
金属结构
5.1主要受力构件不应存在失稳、严重塑性变形和裂纹，焊缝和螺栓连接牢固，无缺陷。
5.2架体安装垂直度应小于1.5h/1000。
5.3钢丝绳无缺陷。
6
基础
基础应符合设计规范要求，并有排水措施。
7
附ห้องสมุดไป่ตู้装置
7.1附墙间距符合说明书要求，固定可靠。
7.2附墙装置不得与脚手架连接。
物料提升机安装验收表
表三
工程名称
规格型号
产权单位
出厂编号
生产厂家
出厂日期
开、竣工日期
最大起重量
出厂监检证号
最大安装高度
安装时间
年月日
验收时间
年月日
序号
验收项目
验收内容和要求
验收结果
物料提升机检查验收表
进料口
吊盘进料口应平台
每层卸料平台要有防护门及防护栏杆，平台板要横铺满铺，严密稳固
10
钢丝绳
不得使用锈蚀、缺油及达到报废标准的钢丝绳，，不得拖地，过路要有保护，绳卡按规定使用
11
限位保险装置
超高限位装置灵敏可靠。卷扬机筒上应有防止钢丝绳滑脱的保险装置
检查结果
检查人
整改情况
复查人：
查时间：
3
架体
架体要整体稳定，立柱垂直偏差不大于高度的1.5‰~3‰，接头相互错开，导轨接点截面错位不大于1.5mm，吊篮导靴与导轨的间隙应控制在5~10mm之内
4
缆风绳
架体高度≤20m，缆风绳不小于1组（4~8根），高度在21~30m，不少于2组，应选用圆股钢丝绳，直径不小于9.3mm；风绳与架体、地锚牢固连接，绳卡每处不得少于3个；与地面夹角45º~60º

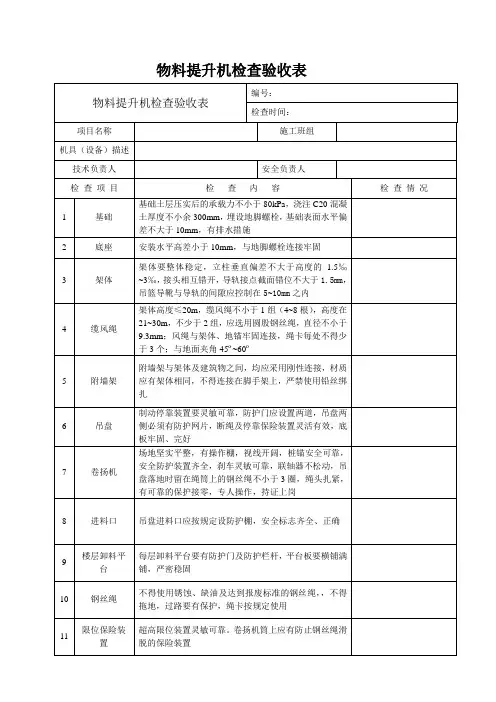

物料提升机检查验收表
物料提升机检查验收表
编号：
检查时间：
项目名称
施工班组
机具（设备）描述
技术负责人
安全负责人
检查项目
检查内容
检查情况
1
基础
基础土层压实后的承载力不小于80kPa，浇注C20混凝土厚度不小余300mm，埋设地脚螺栓，基础表面水平偏差不大于10mm，有排水措施
2
底座
安装水平高差小于10mm，与地脚螺栓连接牢固
5
附墙架
附墙架与架体及建筑物之间，均应采用刚性连接，材质应有架体相同，不得连接在脚手架上，严禁使用铅丝绑扎
6
吊盘
制动停靠装置要灵敏可靠，防护门应设置两道，吊盘两侧必须有防护网片，断绳及停靠保险装置灵活有效，底板牢固、完好
7
卷扬机
物料升降机验收表
吊篮
有灵敏可靠的安全停靠装置
设置前后安全门，吊盘两侧设有安全防护网
断绳保险装置应灵敏可靠
高架提升机应使用吊笼
吊篮与架体的涂色应有明显区别
8
卷扬机
场地砼硬化，有操作棚，视线良好，地锚牢固
安全防护装置齐全。刹车灵敏可靠，联轴器不松动
与井架第一只导向轮距离应不小于绳筒宽度的15倍。
钢丝绳排列整齐
吊篮处于最低位置时，卷筒上的钢丝绳应不少于3圈
专人操作，持证上岗，操作棚内设有安全操作规程牌
9
钢丝绳
不得使用锈蚀、缺油及达到报废标准的钢丝绳，不得拖地，过路有保护，绳卡设置符合规定要求
提升钢丝绳不得接长使用
10
限位
保险
装置
有超高限位装置并灵敏可靠，吊篮的越程应大于3m
卷扬机卷筒上应有防止钢丝绳滑脱的保险装置
高架提升机应设有下极限限位器、缓冲器和超载限制器。
限位器、超载限制器应灵敏可靠
11
操作
联络信号准确、合理
12
电气
有专用开关箱，开关箱内装设隔离开关和漏电保护装置
用电设备应按规定作保护接零
重复接地符合要求，按规定设置避雷装置
13
进料口
进料口应设防护棚，其宽度应大于提升架最外部尺寸；
长度：低架应大于3m，高架应大于5m。采用5cm厚木板或两层竹榀架设
14
固措施
5
Байду номын сангаас缆风绳
架体高度在20m以下时，缆风绳应不少于1组；高度在20～30m时不少于2组
缆风绳应选用多股钢丝绳，直径不得小于9.3mm
缆风绳与架体、地锚牢固连接，绳卡每处不得少于3个，
缆风绳与地面夹角为45～60度。缆风绳不得栓在树木、电杆或堆放构件上
施工现场物料提升机检查验收表
施工现场
工程名称
设备型号
总包单位
分包单位
租赁单位
安装单位
验收项目
验收结果
验收项目
验收结果
管理
安装方案
吊盘
两侧防护
安全技术交底
导轨间隙
基础
基础承载能力
安全装置
安全停靠装置
水平偏差
超高（低）限位装置Biblioteka 架体标准节连接信号装置
断绳保护装置
垂直度
限重装置
架体防护
制动装置
缆风和拉接
防护门
进料门
自由高度
出料门
防雷装置
吊盘防护门
卷扬机
锚固
首层防护
护头棚
与定滑轮距离
周边防护
机棚及护栏
其他
钢丝绳
钢丝绳过路保护
持证上岗
钢丝绳
验收结论
验收人签字
总包单位
分包单位
租赁单位
安装单位
监理单位意见：
符合验收程序，同意验收（）
不符合验收程序，重新组织验收（）
监理工程师（签字）：年月日
注：本表由施工单位填写，监理单位、施工单位、租赁单位、拆装单位各存一份。
提升机进场验收表
单位：
工程名称
设备名称
提升机
工程地点
型号
设备生产厂
编号
检查内容：
1、出厂合格证：应有与所验设备相符。 合格□ 不合格□
2、主要结构件：外观不得有可见裂缝、严重变形和腐蚀。 合格□ 不合格□
3、卷扬机构： 运转平稳，无异常声响 。 合格□ 不合格□
4、电箱应固定可靠、防雨，有漏电保护、过载、缺相保护，接地绝缘电阻：应》
安全质量部门意见：
安全负责人：
年 月 日
设备部意见：
设备负责人：
年 月 日
工程技术部意见：
技术负责人：
年 月 日
0.5ΩM。 合格□ 不合格□
5、机具外壳部位应做接地保护。 合格□ 不合格□
6、紧急断电开关：应采用非自行复位形式，红色。 合格□ 不合格□
7、 电缆线：完好，无破损。 合格□ 不合格□
8、操纵室：应视野良好。 合格□ 不合格□
9、零部件外漏部分 ：应设防护罩，且固定可靠。 合格□ 不合格□
10、钢丝绳端部固定：应可靠。 合格□ 不合格□
11、钢丝绳：起重钢丝绳采用不无补焊痕迹、危险断面及钩筋处无明显变形、有防脱钩保险装置 。 合格□ 不合格□
13、运动部件所有外露的、在正常情况下可能发生危险的运动零件均装设防护装置。 合格□ 不合格□
14、绳筒滑轮：滑轮方钢丝绳条超装置完整、可靠；绳筒两侧边缘的高度应超过最外层钢丝绳1.5倍钢丝绳直径。 合格□ 不合格□
物料提升机检查验收表
左侧向倾斜mm
右侧向倾斜mm
10
卷扬机基础及安装情况
11
卷扬机地锚设置及连接情况
12Hale Waihona Puke 钢丝绳的规格及缠绕13
传动、制动系统的完好情况
检查验收人员：
记录人：
物料提升机检查（验收）记录表
工程名称：编号：
检验名称
检验时间
年月日
序号
检查项目
检验结论
1
门架基础施工及平整度
2
门架底座安装及连接情况
3
架体的设计及安装连接情况
4
吊蓝安装及护拦设置情况
5
架体与建筑物的拉接情况
6
楼层卸料平台及防护门安装
7
超高限位保护装置
8
断绳保护装置及完好情况
9
龙门架立柱
垂直度误差
左侧向倾斜mm
物料提升机验收表
验收意见：
验收人： 年 月 日
复检意见：
复检人： 年 月 日
停层防护栏
防护栏安装齐全，上栏杆高度为1～1.2米
绳轮
滑轮
滑轮无破损、转动灵活
钢绳端头固结
钢丝卡数量不少于3个；楔形固定，楔块、楔套无裂纹
吊笼提升钢绳
Ø12钢绳断丝数≤5丝，绳径磨损≤7%
动力系统
钢绳卷筒
吊笼处于最低位置时，卷筒上的钢绳≥3圈
制动器
制动性能良好、灵敏可靠，有手动松闸功能
电机减速器
电机固定牢固，减速器转动部位有防护罩
安全装置
安全停靠装置
停靠销钉安装齐全，停靠连锁装置灵敏可靠
上限位开关
触发上限位开关，吊笼被制停
安全越程距离
≥3米
下限位开关
触发下限位开关，吊笼被制停
进料口防护门
防护门高度≥1.8米
地面防护围栏
地面围栏高度≥1.8米
地面防护棚
长度≥3米，宽度≥吊笼宽度，顶部用≥50毫米的木板搭设
层门限位
限位装置安装齐全、灵敏可靠
吊笼
安全门、结构
安全门开启灵活，笼体结构完好无变形
导架底座
标准节
标准节无开焊、变形、严重锈蚀
底座
底座安装牢固，平面度误差不符合要求用钢板垫实
缆风绳
角度与绳径
角度45度～60度，绳径≥8毫米，锚固点牢靠
附着
附墙架间距
间距≤6米；自由端高度≤6米
锚固与联接
锚固点牢靠；附着架体与脚手架断开无联接
电气
重复接地电阻
物 料 提 升 机 验 收 表
项目名称：
验收时间：
机 型 ：
生产厂家：
物料提升机安装完毕验收表
物料提升机安装完毕验收表工程名称安装单位安装地点安装时间年月日－年月日统一编号规格型号安装高度m项目内容和要求检查结果相关资料厂家定型产品应有制造许可证、产品合格证自制架体、吊篮有设计计算书和图纸、有审批和验收高架提升机基础有设计和验收资料有安装拆卸方案，方案有针对性安装过程有关记录，记录真实可靠架体和吊篮部件、附件、联结件安装齐全，可靠，位置正确旧架体的垂直偏差应不大于3％（新架体1.5％）结构应无永久变形、开焊、疲劳裂纹导轨接头错位不大于1.5mm，与导靴间隙5-10mm 有可靠的避雷装置（需耀时）有醒目的楼层标志吊篮应坚固，两侧有不低于1m的安全防护网吊篮有定型化的安全门，吊篮与架体涂色有明显区别高架时，吊笼顶部应加顶板，材料可用50mm厚木板架体顶部自由高度不大于6m井字架开口处要加固（指采用螺栓连接的井字架）禁止使用钢管和扣件搭设的井字架缆风绳或附墙条件限制无法设置附墙架时，应采用缆风绳稳固架体高架提升机只能采用附墙架，附墙架应符合设计要求应计算确定钢丝绳直径，但不得小于9.3mm高度20m以下不少于一组，20-30时不少于二组钢丝绳与地面夹角不大于60度，下端应与地锚连接附墙架不得与脚手架连接卷扬机和钢丝绳卷扬机应安装在坚实的地面上，地锚符合规定卷扬机没有超过规定的使用年限，机况良好，运转平稳制动器摩擦块和制动轮磨损量没超标，制动可靠减速箱润滑油清洁、油位正常，钢丝绳、滑轮润滑良好滑轮转动灵活，无摆动和卡塞现象，严禁使用开口滑轮钢丝绳规格正确，未达到报废标准，绳卡使用符合规定卷筒与第一个导向滑轮的距离大于卷筒长度的15倍吊篮在最低处时，卷筒上钢丝绳不得少于3圈钢丝绳在卷筒上整齐缠扰、卷筒有防脱绳装置滑轮与钢丝绳直径比不小于30（高架）和25（低架）安全防护安装了定型化的安全停靠装置或断绳保护装置楼层卸料口有定型化的防护门，卸料平台搭设严密牢固卸料平台两侧有不低于1m的防护栏及安全网上料口防护棚搭设应符合要求安装了上极限限位器又便于操作的紧急断电开关高架有下极限限位器、缓冲器、超载限制器和通讯装置有额定起重量标志和安全操作规程，有合理的联络方式电气系统开关箱符合一机、一闸、一箱、一漏的规定操纵装置灵活、电器装置齐全、接零保护可靠禁止使用倒顺开关，手持式开关控制回路电压不大于36V电气系统对金属结构的绝缘电阻不小于0.6 M欧姆试运行空载试验和额定载荷试验全程均不得少于3次，进行上升、下降、变速、制动等动作。
物料提升机(井字架)搭设验收表(二)
电气系统
1．总电源设短路保护及漏电保护装置；电动机主回路同时装设短路、失压、过电流保护装置。2、当提升机高度超出相邻建筑物的避雷装置范围时，应安装避雷装置，避雷接地电阻值符合要求。3、工作、提升机与输电线路的安全距离及防护情况。
8
安全防护装置
1．提升机应具有下列安全防护装置并满足要求：（1）安全停靠装置及断绳保护装置。（2）楼层口停靠栏杆（门）。（3）吊篮安全门。（4）上料口防护棚。（5）上极限限位器。（6）紧急断电开关。（7）信号装置。2、高架提升机还需具备下列安全装置：（1）下极限限位器。（2）缓冲器。（3）超载限制器。（4）通讯装置。
物料提升机（井字架）搭设验收表（二）
工程名称：
序号
检查项目
检查内容
检查结果
5
摇臂把杆
有足够刚度，无变形，支座牢固。与井架夹角40°~
70°之间，不碰到缆风绳。滑轮完好，润滑、转动灵活，有保险绳。钢丝绳和吊钩符合起重要求。有灵活可靠的吊高限位装置。
6
卷扬机
1．装置位置合理，场地坚实平整，有操作棚，视线良好。2、桩、锚安全可靠不松动。零部件完好。3、刹车灵敏可靠，联轴器不松动。4、有绳筒保护，有可靠的接地（零）。点动控制。5、变速箱润滑油满足要求。6、机貌整洁。定人定机。持证上岗。
物料提升机安全技术要求和验收表(标准版)
传动系统
卷扬机安装应平整、牢固，卷筒上钢丝绳缠绕整齐，且不少于3圈；卷筒边缘设置防止钢丝绳脱出的防护罩；第壹个导向滑轮和架体应刚性连接；和卷筒中心的距离应大于卷筒宽度的15倍；滑轮直径和钢丝绳的比值：低架不小于25，高架不小于30；滑轮翼缘不得破损。
9
联系信号
卷扬机操作棚和提升机及卸料平台之间视线应良好，高架提升机应采用电视监控系统；架体外侧应有明显的层次标志，提升机应装设合理、准确的信号装置，方便司机和各楼层联系；高架提升机仍应有通讯联络装置。
验收日期：
物料提升机安全技术要求和验收表
施工单位： 工程名称：
序作安装
基础及架体安装符合设计要求。
2
限位保险装置
提升机必须设有断绳保护装置、安全停靠装置、超高限位装置，30米之上高难度架提升仍必须有下极限限位装置、缓冲器和超载限制器，安全装置齐全可靠。
3
架体稳定
1、采用缆风绳固定的须采用直径大于9.3毫米的圆股钢丝绳，提升架高度低于20米时设壹组，30米米时设2组；缆风绳应对称设置，和地面角度于45~60度，地锚应采用不少于2根钢管且列设置，间距50厘米，入土深度大于1.7米，且使用花篮螺丝，开口设保险，绳卡俩端均不少于3只，直径相匹配。2、高架提升机必须使用连墙杆稳定架体，连墙杆间距不大于9米，建筑物顶部必须设连墙杆，提升机自由高度不得大于6米，连墙杆和架体和建筑物必须连接可靠，宜采用焊接方式，形成稳定结构，不得连接于脚手架上。
4
钢丝绳
起重钢丝绳不得断股、变形、油芯外露等现象，断丝毛刺、锈蚀不得超过标准；钢丝绳必须设过道保护，下设拖轮以防拖地，上设盖板中间留有观察孔；起重钢丝绳不得有接头，绳卡必须3只之上。
5
卸料平台
防护
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全系统
1、上下限位开关动作、超载限制器动作正常
符合要求
2、防断绳装置功能可靠
七
附着系统
1、各附墙杆间隔安装高度符合说明书要求（6m）
合格
2、附着点有足够强度
3、固定扣件紧固锁定
4、附着形式符合要求
八
荷载试验
1、额定荷载试验：加额定荷载上升、停止、下落试验3次，各部运转正常
合格
2、动态试验：加额定荷载100%上升、停止、下降无异响
2、紧固件无松动，并牢固锁定
三
传动系统
1、传动平稳、润滑良好、滑轮运转正常
符合要求
2、各部操作平稳、灵活
3、停止、Y避动无下滑
四
导引系统
1、立柱垂直度偏差小于1.5%
合格
2、立柱自由端符合要求（<来自m）3、吊篮通畅无障碍，滚轮载动灵活
五
电气系统
1、电气设备绝缘电阻值大于0.5MΩ
合格
2、避雷及保护接地电阻小于10Ω
1、静态试验：加额定荷载125%，提升0.2m无异常
验收结果
经验收符合要求。
安装人员（签字）：
使用单位（签字）：
施工单位：（签字）
2014年月日
合格。
监理单位：（签字）
建设单位：（签字）
2014年月日
自升门架式物料提升机验收表
工程名称
独山大学城东校区二期工程项目
设备名称
SSE160物料提升机
编号
验收项目及标准
序号
验收项目
验收内容
验收结果
结论
一
基础
1、几何尺寸、砼强度、地脚螺栓配、筋符合图纸要求
符合要求
2、基础土壤承载力大于8t/m2
3、有排水设施
二
外观检查
1、金属构件，无扭曲、变形、腐蚀、脱焊
合格
