过梁计算

合集下载

梁的计算——精选推荐

个人总结的消耗量规则中关于梁的工程量计算，与大家一起分享。

03消耗量定额实体：按图示断面尺寸乘以梁长以立方米计算。

梁长：1、梁与柱连接时，梁长算至柱侧面。

（梁柱相交，梁算至柱边）2、主梁与次梁连接时，次梁长算至主梁侧面。

（主次梁相交，次梁算至主梁边）伸入墙体内的梁头、梁垫体积并入梁体积内计算。

（梁与混凝土墙相交，梁算至混凝土墙的内侧；梁与砖墙相交，梁算至砖墙的外侧）3、过梁长度按设计规定计算，设计无规定是，按门窗洞口宽度两端各加250mm计算。

（砖墙与过梁相交，砖墙体积要自动扣减过梁体积）4、圈梁与梁连接时，圈梁体积应扣除伸入圈梁内的梁体积。

（圈梁与梁相交时，圈梁算至梁边）5、圈梁与构造柱连接时，圈梁长度算至构造柱侧面。

构造柱有马牙槎时，圈梁长度算至构造柱主断面的侧面。

（圈梁与构造柱相交，圈梁算至柱边。

有马牙槎时，圈梁算至柱边）6、（梁与构造柱相交，梁全长计算，构造柱算至梁底。

）7、（连梁独立算量时，梁算至与混凝土墙相交的内侧。

）8、圈梁与过梁连接时，分别套用圈梁、过梁定额。

过梁长度，按设计规定计算；设计无规定时，按门窗洞口宽度，两端各加250mm计算。

梁高：梁（单梁、框架梁、圈梁、过梁）与板整体现浇时，梁高算至板底。

1、框架梁、主梁、次梁、框支梁与板相交，梁高算至板底。

①当一边有板时，梁高扣板厚。

②当左右板厚相同时，梁高扣板厚。

③当左右板厚不相同时，取两边板厚的平均值扣减。

④梁要根据在某一段内遇到的板来进行扣减；当梁的某一段没有板不扣减。

2、圈梁与板相交，梁高算至板底。

圈梁按段扣减，扣减方式与梁相同。

3、过梁与板相交，梁高算至板底，扣减方式与梁相同。

4、过梁与板相交，梁高算至板底；过梁与板不交，梁高算全高，扣减方式与梁相同。

5、（连梁独立算量时，与板相交梁高算至板底，扣减方式与梁相同。

）模板：按混凝土与模板的接触面的面积，以平方米计算。

1、梁与梁连接的重叠部分，以及伸入墙内的梁头部分，均不计算模板面积。

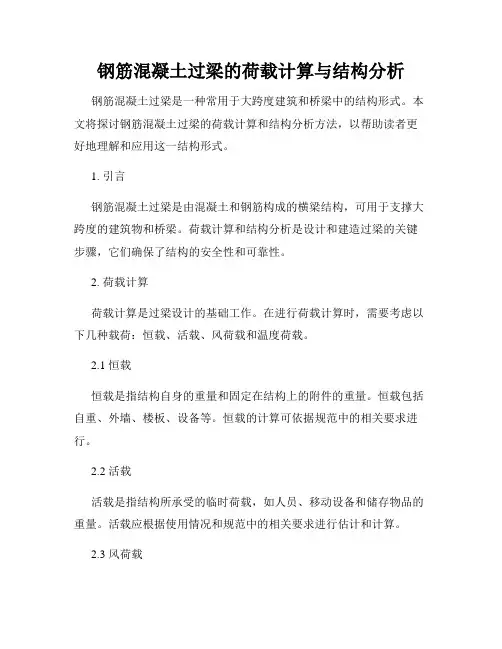

钢筋混凝土过梁的荷载计算与结构分析

钢筋混凝土过梁的荷载计算与结构分析钢筋混凝土过梁是一种常用于大跨度建筑和桥梁中的结构形式。

本文将探讨钢筋混凝土过梁的荷载计算和结构分析方法，以帮助读者更好地理解和应用这一结构形式。

1. 引言钢筋混凝土过梁是由混凝土和钢筋构成的横梁结构，可用于支撑大跨度的建筑物和桥梁。

荷载计算和结构分析是设计和建造过梁的关键步骤，它们确保了结构的安全性和可靠性。

2. 荷载计算荷载计算是过梁设计的基础工作。

在进行荷载计算时，需要考虑以下几种载荷：恒载、活载、风荷载和温度荷载。

2.1 恒载恒载是指结构自身的重量和固定在结构上的附件的重量。

恒载包括自重、外墙、楼板、设备等。

恒载的计算可依据规范中的相关要求进行。

2.2 活载活载是指结构所承受的临时荷载，如人员、移动设备和储存物品的重量。

活载应根据使用情况和规范中的相关要求进行估计和计算。

2.3 风荷载风荷载是指风对结构产生的作用力。

风荷载的计算应根据地理位置、结构形式和高度等因素进行。

2.4 温度荷载温度荷载是由结构的热膨胀引起的。

在钢筋混凝土过梁中，由于混凝土和钢筋的线膨胀系数不同，温度荷载可能会引起结构的变形和应力。

温度荷载的计算可依据规范中的相关要求进行。

3. 结构分析结构分析是为了确定过梁在承受荷载时的应力、变形和稳定性。

常用的结构分析方法有静力分析和动力分析。

3.1 静力分析静力分析是指结构在静止状态下的分析方法。

静力分析可以通过平衡方程和材料力学原理来确定结构的内力和位移。

在静力分析中，可以采用解析方法或数值计算方法来求解结构的力学性能。

3.2 动力分析动力分析是指结构在动载荷作用下的分析方法。

动力分析需要考虑结构的惯性力和阻尼效应。

常用的动力分析方法包括模态分析和时程分析。

4. 结论钢筋混凝土过梁作为一种常用的结构形式，其荷载计算和结构分析对于结构的安全性和可靠性至关重要。

准确计算荷载和进行结构分析可以有效地指导过梁的设计和施工，确保其正常运行和使用。

通过本文的介绍，读者对钢筋混凝土过梁的荷载计算和结构分析方法有了更深入的了解。

砌体结构墙体中过梁、墙梁、挑梁-

6.1
第5章砌体结构墙体中过梁、墙梁、挑梁
圈梁
圈梁作用圈梁设置构造要求
6.1
第5章砌体结构墙体中过梁、墙梁、挑梁
墙梁
由支承墙体的钢筋混凝土梁及其上计算高度范围内墙体所组成的能共同工作的组合构件称为墙梁。其中的钢筋混凝土梁称为托梁。
墙梁按支承情况分：简支墙梁、连续墙梁、框支墙梁按墙梁承受荷载分：承重墙梁、自承重墙梁。
6.1
第5章砌体结构墙体中过梁、墙梁、挑梁
3) 挑梁本身的承载力验算挑梁的最大弯矩设计值Mmax与最大剪力设计值Vmax：
式中：Vo—挑梁的荷载设计值在挑梁墙外边缘处截面产生的剪力。
4) 挑梁的构造要求挑梁的设计除应符合规范外，尚应满足下列要求： (1)纵向受力钢筋至少应有1/2的钢筋面积伸入梁尾端，且
均布自重采用,当墙体高度hw≥ln／3时，应按高度为ln／3墙体的均布自重采用。 (2)对混凝土砌块砌体，当过梁上的墙体高度hw＜ln／2时，应按墙体的均布自重采用。当墙体高度hw≥ln／2时，应按高度为ln／2墙体的均布自重采用。
6.1
第5章砌体结构墙体中过梁、墙梁、挑梁
(a)
(b)
6.1
6.1
第5章砌体结构墙体中过梁、墙梁、挑梁
3. 钢筋混凝土过梁的承载力计算钢筋混凝土过梁的承载力应按钢筋混凝土受弯构件计算
过梁的弯矩按简支梁计算，计算跨度取(ln+a)和1.05ln二的较小值，其中a为过梁在支座上的支承长度。在验算过梁下砌体局部受压承载力时，可不考虑上部荷载的影响，即
取ψ=0。由于过梁与其上砌体共同工作，构成刚度很大的组
过梁是砌体结构门窗洞口上常用的构件
钢筋混凝土过梁砖砌过梁

砌体结构第六章----圈梁、过梁、挑梁和墙梁的设计

6.1 过梁
砌体结构
15.7.2 过梁过梁的形式
过梁：设置在墙体门窗洞口上的构件，用来承受门窗洞口上部的墙体重量以及梁、板传来的荷载。形式：钢筋砖过梁、砖砌平拱、砖砌弧拱和钢筋混凝土过梁等。
6.1 过梁
砌体结构
6.1 过梁
砌体结构
砖砌平拱过梁：
用竖砖砌筑，其底面均呈平直线型。用竖砖砌筑的高度不应小于240mm；适用于无振动、地基的土质较好不需抗震设防的一般建筑物。
6.1 过梁
砌体结构
2. 过梁上荷载的计算
规范对过梁上部梁板传来荷载的取用：对砖和小型砌块砌体，当梁、板下的墙体高度 hw ln时，应计入梁、板传来的荷载；当梁、板下的墙体高度 hw ln时，可不考虑梁、板荷载。
6.1 过梁
砌体结构
3.过梁的承载力计算
过梁承载力计算：受弯、受剪承载力计算（对砖砌平拱和弧拱还应按其水平推力验算端部墙体的水平受剪承载力）。（1）砖砌平拱的承载力计算
6.1 过梁
砌体结构
补：过梁的破坏形式
过梁受力：弯矩和剪力。垂直裂缝：当过梁受拉区的拉应力超过砖砌体的抗拉强度时，在跨中受拉区出现。
阶梯形斜裂缝：当支座处斜截面的主拉应力超过砖砌体沿齿缝的抗拉强度时，在靠近支座处会出现斜裂缝。
6.1 过梁
体结构
补：过梁的破坏形式
支座滑移破坏：砖砌平拱和砖砌弧拱过梁在跨中开裂后，会产生水平推力。此水平推力由两端支座处的墙体承受。当此墙体的灰缝抗剪强度不足时，会导致支座滑动而破坏，较常出现在房屋端部的墙体处。
砌体结构
圈梁、过梁、挑梁和墙梁的设计
block masonry structure
砌体结构

(完整版)钢筋混凝土过梁计算书

结构构件计算书3钢筋混凝土过梁计算书项目名称 ______________ 日设计者 ________________ 校—、构件编号：GL-1二、示意图：In三、设计依据《混凝土结构设计规范》 (GB 50010-2010)《砌体结构设计规范》 (GB 50003-2001)四、计算信息1. 几何参数过梁高度h = 300 mm过梁宽度b = 240 mm过梁净跨 Ln = 2500 mm过梁梁端的支承长度 a = 300 mm过梁上墙体高度 hw = 1000 mm墙体厚度 bw = 240 mm2. 材料信息砌体类型：烧结普通砖砌体强度等级：MU10 砂浆强度：M5砌体材料抗压强度设计值调整系数丫 a = 1.00纵筋种类:HPB300 fy = 270.00 N/mm 箍筋种类:HPB300 fyv = 270.00 N/mm 箍筋间距：s = 200 mm3. 计算信息结构重要性系数：丫 o = 1.0纵筋合力点至近边距离：as = 35 mm4. 荷载信息恒载分项系数：丫 G = 1.35砌体材料容重：丫 W = 18.00 kN/m 过梁容重：丫 L = 25.00 kN/m 3梁板传来荷载设计值：qb = 10.00 kN/m bEs = 210000.00 N/mm2五、计算过梁荷载设计值1. 墙体荷载gk w = 丫W*bw*Ln/3 = 18.00*0.24*2.50/3 = 3.60 kN/m2. 过梁自重gk L = Y L*b*h = 25.00*0.24*0.30 = 1.80 kN/m3. 过梁上荷载设计值p = 丫O[丫G(gk w+gk L)+qb] = 1.00[1.35(3.60+1.80)+10.00] = 17.29 kN/m六、过梁截面配筋1. 计算过梁的计算跨度Lo = min(Ln+a,1.05L n) = min (2.50+0.30,1.05*2.50) = 2.625 m2. 计算过梁跨中最大弯矩2 2MU = 1/8*p*Lo = 1/8*17.29*2.625 = 14.89 kN •m3. 计算截面有效高度ho=h-as=300-35=265mm4. 计算相对界限受压区高度E b=3 1/(1+fy/(Es* & cu))=0.80/(1+270/(2.1*10 5*0.0033))=0.5765. 确定计算系数6a s=Y o*M/( a 1*fc*b*ho*ho)=1.0*14.892*10 心.0*7.2*240*265*265)=0.1236. 计算相对受压区高度E =1-sqrt(1- 2a s)=1 -sqrt(1- 2*0.123)=0.131 b=0.576 满足要求。

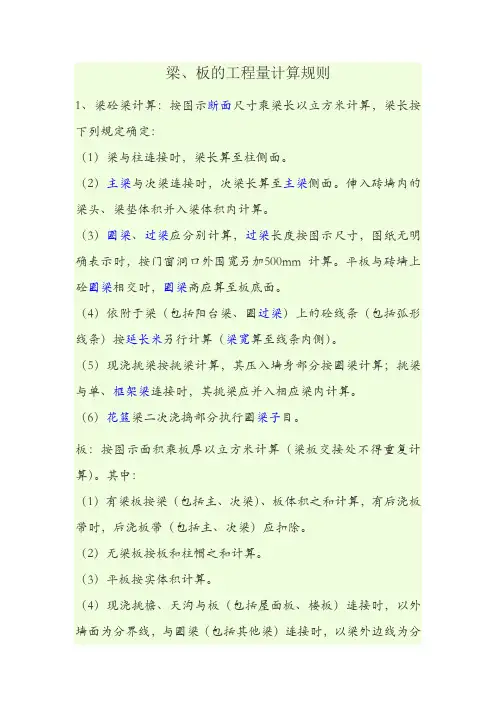

(完整版)梁、板的工程量计算规则

梁、板的工程量计算规则
1、梁砼梁计算：按图示断面尺寸乘梁长以立方米计算，梁长按下列规定确定：
（1）梁与柱连接时，梁长算至柱侧面。

（2）主梁与次梁连接时，次梁长算至主梁侧面。

伸入砖墙内的梁头、梁垫体积并入梁体积内计算。

（3）圈梁、过梁应分别计算，过梁长度按图示尺寸，图纸无明确表示时，按门窗洞口外围宽另加500mm计算。

平板与砖墙上砼圈梁相交时，圈梁高应算至板底面。

（4）依附于梁（包括阳台梁、圈过梁）上的砼线条（包括弧形线条）按延长米另行计算（梁宽算至线条内侧）。

（5）现浇挑梁按挑梁计算，其压入墙身部分按圈梁计算；挑梁与单、框架梁连接时，其挑梁应并入相应梁内计算。

（6）花篮梁二次浇捣部分执行圈梁子目。

板：按图示面积乘板厚以立方米计算（梁板交接处不得重复计算）。

其中：
（1）有梁板按梁（包括主、次梁）、板体积之和计算，有后浇板带时，后浇板带（包括主、次梁）应扣除。

（2）无梁板按板和柱帽之和计算。

（3）平板按实体积计算。

（4）现浇挑檐、天沟与板（包括屋面板、楼板）连接时，以外墙面为分界线，与圈梁（包括其他梁）连接时，以梁外边线为分
界线。

外墙边线以外或梁外边线以外为挑檐、天沟。

（5）各类板伸入墙内的板头并入板体积内计算。

（6）预制板缝宽度在100mm以上的现浇板缝按平板计算。

（7）后浇墙、板带（包括主、次梁）按设计图纸以立方米计算。

过梁模板工程量计算

过梁模板工程量计算篇一：模板工程量计算规则模板工程量计算规则一、现浇砼及钢筋砼模板工程量，按以下规定计算：1、现浇砼及钢筋砼模板工程量除另有规定者外，积以平方米计算。

若使用含模量计算模板接触面积者，其工程量＝构件体积*相应项目含模量。

2、钢筋砼墙、板上单孔面积在0.3m2以内的孔洞，不予扣除，洞侧壁模板不另增加，但突出墙面的侧壁模板相应增加。

单孔面积在0.3m2以外的孔洞，应予扣除，洞侧壁模板面积并入墙、板模板工程量之内计算。

3、现浇钢筋砼框架分别按柱、梁、墙、板有关规定计算，墙上单面附墙柱并入墙内工程量计算。

双面附墙柱按柱计算，但后浇墙、板带的工程量不扣除。

4、按实灌体积以立方米计算。

5、预制砼板间或边补现浇板缝，缝宽在100mm以上者，模板按平板定额计算。

6、构造柱外露均应按图示外露部分计算面积（锯齿形，则按锯齿形最宽面计算模板宽度）构造柱与墙接触面不计算建筑面积。

7、现浇砼雨篷、阳台、水平挑板，按图示挑出墙面以外板底尺寸的水平投影面积计算（附在阳台梁上的砼线条不计算水平投影面积）。

挑出墙外的牛腿及板边模板已包括在内。

复式雨篷挑口内侧净高超过250mm时，其超过部分按挑檐定额计算（超过部分的含模量按天沟含模量计算）。

竖向挑板按100mm内墙定额执行。

8、整体直形楼梯包括楼梯段、中间休息平台、平台梁、斜梁及楼梯与楼板连结的梁、按水平投影面积计算，不扣除小于200mm的梯井，伸入墙内部分不另增加。

9、圆弧形楼梯按楼梯的水平投影面积以平方米计算（包括圆弧形梯段、休息平台、平台梁、斜梁及楼梯与楼板连接的梁）。

10、楼板后浇带以延长米计算（整板基础的后浇带不包括在内）。

11、现浇圆弧形构件除定额已注明者外，均按垂直圆弧形的面积计算。

12、栏杆按扶手的延长米计算，栏板竖向挑板按模板接触面积以平方米计算。

扶手、栏板的斜长按水平投影长度乘系数1.18计算。

13、劲性砼柱模板、按现浇柱定额执行。

14、砖侧模分别不同厚度，按实砌面积以平方米计算。

过梁钢筋重量计算公式

过梁钢筋重量计算公式过梁钢筋重量的计算可不是一件简单的事儿，但只要咱们掌握了方法，那也能轻松应对。

咱先来说说为啥要算过梁钢筋的重量。

就好比咱们盖房子，过梁就像是房子的“小脊梁”，得有足够的强度才能撑得住。

钢筋在里面起着关键作用，算清楚它们的重量，才能保证过梁质量过硬，让房子稳稳当当的。

那怎么算呢？这就得用到一个公式：钢筋重量（kg）= 钢筋长度（m）×钢筋每米重量（kg/m）。

钢筋每米重量有个小表咱得记住，比如说直径为 6mm 的钢筋，每米重量约是 0.222kg；直径 8mm 的，每米约 0.395kg 等等。

那钢筋长度咋算呢？这就得根据过梁的设计图纸来啦。

比如说，有个过梁，设计图纸上标明钢筋的长度是5 米，用的钢筋直径是10mm 。

咱先查一下，直径 10mm 的钢筋每米重量约是 0.617kg 。

然后用公式一算，钢筋重量 = 5×0.617 = 3.085kg 。

我记得之前有一次去一个建筑工地，看到工人们正在绑扎过梁的钢筋。

那认真的劲儿，真的让人佩服。

他们拿着尺子，一点点量着钢筋的长度，嘴里还念叨着计算公式。

我凑过去看了看，发现他们算得可仔细了。

有个老师傅还跟我说：“这钢筋重量算错了，过梁可就不结实喽，咱得对这房子负责！”我当时就觉得，这看似简单的计算，背后可关系重大啊。

咱们在实际计算的时候，还得注意一些细节。

比如钢筋的弯曲部分，有时候需要按照一定的系数来增加长度。

还有，如果过梁里用的不止一种直径的钢筋，那得分别计算，然后加在一起。

总之，过梁钢筋重量的计算虽然有点复杂，但只要咱们细心、认真，按照公式一步一步来，准能算得清清楚楚。

这样就能保证咱们盖的房子坚固耐用，让大家住得安心、放心！。

混凝土清单工程量计算规则

混凝土清单工程量计算规则混凝土清单工程量计算规则一、现浇混凝土矩形梁1.计算公式公式：梁截面宽度×梁截面高度×梁长度。

注意事项：钢筋混凝土（RC）矩形梁常为矩形或T形截面，一般用箍筋约束。

计算时，要注意乘上全面积，即计算公式为截面积的2倍。

2.梁的体积=梁的截面面积*梁的长度现浇混凝土梁按轴线尺寸乘以梁长以立方米为计量单位，若梁较高（大于或等于800mm )时，则乘以系数1.05；梁较高为600mm时，乘以系数1.04；梁高为400mm时，乘以系数1.03。

现浇钢筋混凝土框架梁、附框梁、渠道混凝土一切缝、沉降缝，以及配筋砖墙墙中钢筋混凝土柱、过梁的工程量计算公式如下：过梁的体积=过梁截面面积×过梁的长度。

过梁的体积 = 过梁截面积×梁的长度。

注意：如果设计图纸中有注明梁一侧或两侧的悬挑，则应该按照实际注明的净长计算，如果注明是净悬挑时，则该按全长计算。

二、现浇混凝土墙1.计算公式公式：墙体体积=长×宽×高—门窗洞口体积—墙内过梁—墙内柱—墙内梁等。

注意事项：根据施工习惯，一般门窗洞口体积要减去，内柱要减去，内过梁要减去，内梁要减去，按照主体墙的计算方式，应该加上。

即实际计算中应注意各种形式的加减。

2.异形柱的体积=异形柱的截面积×异形柱的长度。

注意事项：异形柱的截面积计算方法如上，其长度与墙相同，均为墙的中心线长度。

三、现浇混凝土框架分别按框架梁、柱、基础、板、墙等部位分别计算工程量。

1.框架梁的体积=框架梁截面面积×框架梁净长。

2.框架柱的工程量框架柱的体积=框架柱截面面积×框架柱净高。

矩形柱或两个方向均为矩形（H1×W1×L1=H2×W2×L2）的异形柱按矩形柱计算；在一个方向为矩形而在另一个方向为曲面的异形柱，按矩形柱计算。

注意：框架柱按结构外围一面为矩形进行计算。

过梁上的荷载计算例题

过梁上的荷载计算例题过梁上的荷载计算是结构工程中的重要内容之一。

下面我将从多个角度全面回答你关于过梁上荷载计算的例题。

首先，过梁上的荷载计算需要考虑以下几个方面，静力学平衡、荷载类型、荷载分布、梁的几何特性和材料特性等。

静力学平衡是过梁上荷载计算的基础。

它要求在梁上的每个截面上，受力的合力和合力矩都为零。

通过这个原理，可以得到梁上的内力分布情况。

荷载类型是指梁上所受的外部荷载的性质。

常见的荷载类型包括集中荷载、均布荷载和分布荷载等。

集中荷载是指作用在梁上一个或多个离散点上的荷载，均布荷载是指在梁上均匀分布的荷载，分布荷载是指在梁上按一定规律变化的荷载。

荷载分布是指荷载在梁上的分布形式。

可以是均匀分布、三角形分布、梯形分布等。

根据具体情况，可以采用不同的计算方法来确定荷载分布对梁的影响。

梁的几何特性包括梁的长度、截面形状和截面尺寸等。

这些几何特性对梁的强度和刚度有重要影响。

在荷载计算中，需要根据梁的几何特性来确定梁的截面面积、惯性矩等参数。

材料特性是指梁所使用的材料的力学性质。

常见的材料包括钢、混凝土和木材等。

根据材料的强度和刚度参数，可以计算出梁在受力时的应力和变形情况。

在进行过梁上荷载计算时，可以采用不同的方法。

常用的方法包括静力学方法、弯矩法、剪力法和位移法等。

静力学方法是最基本的方法，通过平衡方程求解内力分布。

弯矩法是一种常用的方法，通过计算梁上的弯矩分布来确定梁的受力情况。

剪力法是指根据梁上的剪力分布来计算梁的受力情况。

位移法是一种更为精确的方法，可以考虑梁的非线性变形。

最后，过梁上的荷载计算需要根据具体情况进行，包括荷载的大小、位置和分布形式等。

在实际工程中，还需要考虑安全系数和规范要求等因素。

总结起来，过梁上的荷载计算是结构工程中的重要内容，需要考虑静力学平衡、荷载类型、荷载分布、梁的几何特性和材料特性等多个方面。

通过合适的计算方法和参数，可以确定梁的受力情况，为工程设计提供依据。

G 图集过梁计算式自编版

洞口尺寸 600 800
900∽1000 1200 1500 1800
2000∽2100 2400 2700 3000 合计
240墙标砖矩形过梁计算式(荷载等级2级)
过梁编号 GL-4062 GL-4082 GL-4102 GL-4122 GL-4152 GL-4182 GL-4182 GL-4242 GL-4272 GL-4302
荷载等级0级)
钢筋总量(kg)
混凝土体积(m ³)
0
0
0
0
0
0
0
0
0
0
0
0
洞口尺寸 600 800
900∽1000 1200 1500 合计
120墙多孔砖矩形过梁计算式(荷载等
过梁编号 GL-2060 GL-2080 GL-2100 GL-2120 GL-2150
钢筋总量(kg) 1.06 1.25 1.43 1.6 1.86
钢筋总量(kg) 混凝土体积(m³) 数量
1.22
0.032
0
2.08
0.037
0
3.28
0.043
0
5.31
0.049
0
8.97
0.086
14.35
0.099
0
11.38
0.15
0
17.59
0.167
0
23.79
0.184
0
22.18
0.302
0
洞口尺寸 600 800
900∽1000 1200 1500 1800
2000∽2100 2400 2700 3000 合计
过梁编号 GL-4064 GL-4084 GL-4104 GL-4124 GL-4154 GL-4184 GL-4184 GL-4244 GL-4274 GL-4304

过梁 GL-1 计算结果

1 过梁：GL-11.1 基本资料1.1.1 工程名称：工程一1.1.2 过梁类型：钢筋混凝土过梁砌体种类：烧结普通砖1.1.3 施工质量控制等级：B 级水泥砂浆砌筑砌块的强度等级：MU10砂浆的强度等级：M51.1.4 过梁的净跨 Ln ＝ 1800mm 过梁梁端的实际支承长度 a ＝ 240mm截面宽度 b ＝ 240mm 截面高度 h ＝ 180mm1.1.5 墙体宽度 bw ＝ 240mm 墙体高度 hw ＝ 2100mm每平米墙体的自重标准值 pk ＝ 5.4kN/m1.1.6 混凝土强度等级：C25 fc ＝ 11.94N/mm ft ＝ 1.27N/mm1.1.7 钢筋抗拉强度设计值 fy ＝ 300N/mm Es ＝ 200000N/mm受拉纵筋最小配筋率ρmin ＝ 0.20% 箍筋抗拉强度设计值 fyv ＝ 210N/mm纵筋合力点至近边的距离 as ＝ 40mm1.2 过梁的荷载1.2.1 墙体荷载对砖砌体，当过梁上的墙体高度 hw ≥ Ln/3 ＝ 600mm 时，应按高度为 Ln/3 墙体的均布自重采用。

gki ＝ 0.6*5.4 ＝ 3.24kN/m1.2.2 过梁自重过梁截面面积 A ＝ b * h ＝ 0.24*0.18 ＝ 0.043mgki ＝γ * A ＝ 27*0.043 ＝ 1.17kN/m1.3 砌体的计算指标1.3.1 按砌体规范第 3.2.1 条确定的砌体强度设计值砌体的抗压强度设计值 f ＝ 1.5MPa1.3.2 按砌体规范第 3.2.3 条，下列情况的各类砌体，其砌体强度设计值应乘以调整系数γa：(1)、当砌体用水泥砂浆砌筑时，对第 3.2.1 条各表中的数值，γa ＝ 0.9γa ＝ 0.9 f ＝ 1.35MPa1.4 受弯承载力1.4.1 弯矩标准值 Mki永久均布荷载作用下： Mk1 ＝ 3.24*(1.05*1.8)^2/8 ＝ 1.447kN·m永久均布荷载作用下： Mk2 ＝ 1.166*(1.05*1.8)^2/8 ＝ 0.521kN·m1.4.2 弯矩设计值 M由可变荷载效应控制的弯矩组合值 M(L) ＝ 2.36kN·m由永久荷载效应控制的弯矩组合值 M(D) ＝ 2.66kN·m弯矩设计值 M ＝ Max{M(L), M(D)} ＝ 2.66kN·m1.4.3 受弯承载力计算As ＝ 65mm ρ ＝ 0.19% ρmin ＝ 0.20% As,min ＝ 86mm1.5 受剪承载力1.5.1 剪力标准值 Vki永久均布荷载作用下： Vk1 ＝ 3.24*1.8/2 ＝ 2.9kN永久均布荷载作用下： Vk2 ＝ 1.166*1.8/2 ＝ 1.0kN1.5.2 剪力设计值 V由可变荷载效应控制的剪力组合值 V(L) ＝ 4.8kN由永久荷载效应控制的剪力组合值 V(D) ＝ 5.4kN剪力设计值 V ＝ Max{V(L), V(D)} ＝ 5.4kN1.5.3 受剪承载力计算当 S ＝ 200mm 时，Asv ＝ 0 (V≤0.7×ft×b×ho)，Dmin ＝ 6、Smax ＝ 2001.6 局部受压ψ * No + Nl ≤η * γ * f * Al 砌体规范式 5.2.4-11.6.1 梁端有效支承长度 ao ＝ 10 * (hc / f) ^ 0.5 ＝ 10*(180/1.35)^0.5 ＝ 115mm1.6.2 局部受压面积 Al ＝ ao * b ＝ 0.115*0.24 ＝ 0.028m1.6.3 影响砌体局部抗压强度的计算面积 Ao ＝ (a + bw) * bw ＝ (0.24+0.24)*0.24 ＝ 0.115m 1.6.4 砌体局部抗压强度提高系数γ ＝ 1 + 0.35 * (Ao / Al - 1) ^ 0.5 ＝ 1+0.35*(0.115/0.028-1)^0.5 ＝ 1.62当γ ＞ 1.25 时，取γ ＝ 1.251.6.5 梁端底面压应力图形完整系数η，对于过梁可取η ＝ 1.01.6.6 验算过梁下砌体局部受压承载力时，可不考虑上层荷载的影响。

过梁钢筋计算

过梁计算
钢筋：
首先要判断是否需要布过梁
如门窗洞的离地高度加上门窗洞的高度加上这所在层梁高已经等于层高或所剩高度不够放置过梁，或圈梁充当过梁。

则不需要放置过梁。

过梁分为预制和现浇两种形式
门窗洞口的宽度不一样，过梁的配筋形式也不一样。

会分成几种。

首先要去找和你的门窗洞口宽度相匹配的过梁类型。

（一般结构设计总说明中有具体形式）
现浇
一般指当过梁与柱相遇时，导致的预制过梁无法放置。

这时改用现浇过梁。

类似墙体拉结筋，在柱端钻孔钢筋伸入（按15d计算），外侧然后与过梁的主筋搭接计算。

预制
钢筋分为主筋、箍筋
主筋
一般先计算出单根长度。

乘以根数。

长度是门窗洞口的宽度+500MM减保护层的厚度（厚度一般在说明中有规定）
箍筋
箍筋长度，细分：分为3个部分。

分别为：周长（一般过梁都只给出了高而没有给宽，是因为宽度要根据放置门窗洞口墙的宽度就是过梁的宽度）、弯钩、4D（8个箍筋的半径，因为箍筋如按中心线计算，因为保护层是保护主筋的，在计算箍筋长度时多减掉了8个箍筋的半径）
箍筋的根数，过梁的长度/箍筋的间距(四舍五入加一)
（B-2BHC+H-2BHC）*2+[MAX（10D，75）+1.9D]*2+4D
混凝土
截面面积*长度
模板
计算2个侧面与1个底面（洞口长度）的面积。

过梁模板工程量计算

过梁模板工程量计算甲方：＿___________________________乙方：＿___________________________11 本协议由甲乙双方共同签订旨在明确双方权利与义务关于过梁模板工程量计算事宜双方经友好协商达成如下协议111 工程概况1111 工程名称过梁模板工程1112 工程地点特定施工场地1113 工程范围包括但不限于过梁模板的设计制作安装拆除及清理工作1114 工程期限自合同签订之日起至工程验收合格之日止112 材料与设备1121 所有用于本项目的材料与设备均需符合国家现行标准及规范质量需满足设计要求1122 乙方负责提供所有所需材料并确保材料质量1123 施工过程中所需的特殊工具和设备由乙方自行解决113 工程量计算规则1131 过梁模板面积计算依据实际展开面积为准1132 计算公式为长度乘以宽度再加上两侧立面面积1133 对于异形结构或特殊设计的过梁双方应提前沟通确认计算方式114 施工要求1141 乙方必须严格按照施工图纸和技术规范进行施工1142 施工前需对现场进行详细勘察确保施工方案可行1143 施工过程中需定期向甲方汇报进度并接受甲方监督检查115 质量保证1151 乙方承诺所提供材料及施工质量达到国家标准1152 若因乙方原因导致工程质量不合格应无偿返工直至合格为止1153 质量保证期为工程验收合格后一年内在此期间内出现非人为质量问题乙方负责免费维修116 安全生产1161 乙方负责施工现场安全管理确保作业人员安全1162 必须遵守国家安全生产法律法规及甲方相关规定1163 如发生安全事故应立即通知甲方并采取措施防止事态扩大117 合同价款与支付1171 本项目总价款根据最终工程量计算结果确定1172 付款方式分为预付款进度款及尾款三部分1173 具体支付时间及比例由双方另行协商确定118 违约责任1181 任何一方违反本协议约定应承担违约责任1182 违约金按照未履行部分价值的百分比计算1183 因违约给对方造成损失的还应赔偿相应损失119 不可抗力1191 如遇不可抗力事件双方可协商调整工期或终止合同1192 不可抗力包括但不限于自然灾害政府行为等1193 受影响方应及时通知对方并提供相关证明材料1110 争议解决11101 双方因本协议发生争议时应首先通过友好协商解决11102 协商不成时可提交至甲方所在地人民法院诉讼解决1111 其他事项11111 本协议自双方签字盖章之日起生效11112 本协议一式两份双方各执一份具有同等法律效力11113 未尽事宜双方可另行签订补充协议补充协议与本协议具有同等效力甲方代表签字日期乙方代表签字日期。

过梁配筋计算

过梁配筋计算
过梁配筋计算包括以下步骤：
1. 确定梁的跨度、截面尺寸和受力情况；
2. 根据梁的跨度和受力情况计算出荷载，并根据荷载计算出设计弯矩、剪力和轴力；
3. 根据设计弯矩和截面尺寸计算出所需的混凝土截面面积；
4. 根据设计剪力和截面尺寸计算出所需的箍筋和斜肋数量；
5. 根据轴力、弯矩和截面尺寸计算出所需的纵向钢筋数量和直径。

此外，在计算过程中还需要考虑对筋的要求、梁的支座条件等因素。

具体计算方法可以参考相关国家和行业标准。

6.过梁钢筋--手算

过梁的基本知识ENTS 目录0102过梁纵筋的手算原理解析03过梁箍筋的手算原理解析CHAPTER01过梁的基本知识判断一下什么时候设置过梁？过梁存在条件：1、砌体墙上；2、门窗洞口上方；3、与上方框架梁或连梁之间有空隙。

CHAPTER02过梁纵筋的手算原理解析在实际工程中，过梁经常碰到两种情况，一种是砌体墙是过梁的支座，这种情况往往采用预制过梁或现浇过梁；另一种是柱子是过梁的支座，这种情况往往采用现浇过梁。

我们现在讲解一下以砌体墙作为支座的过梁。

我们以1轴-2轴/A轴处的过梁为例进行讲解。

墙是过梁的支座，过梁伸入支座内的长度一般都是250mm。

此处过梁的参数信息：宽度250，高度180，上部钢筋为2C8,下部钢筋为2C12，箍筋为A6@150（2）一、上部钢筋计算上部钢筋为2C8（一）单根长度的计算=净长+锚固单根长度的计算=1800+（250-20）×2=2260（二）根数的计算=2根二、下部钢筋计算下部钢筋为2C12（一）单根长度的计算=净长+锚固单根长度的计算=1800+（250-20）×2=2260（二）根数的计算=2根CHAPTER03过梁箍筋的手算原理解析箍筋包括长度和根数计算，箍筋信息为A6@150（2）。

（一）单根长度的计算=（宽+高）×2-8c+[1.9d+max(10d,75)] ×2单根长度的计算=（250+180）×2-8×20+[1.9×6+max(75,10×6)] ×2=873（二）根数的计算=（净长-2c）/间距（向上取整）+1根数=（1800+250×2-20×2）/150（向上取整）+1=17根。
