高频发生器工作原理
![高频发生器工作原理](https://img.taocdn.com/s3/m/a6c99c57c4da50e2524de518964bcf84b9d52db8.png)
高频发生器工作原理
高频发生器是一种能够产生高频电信号的设备。
它通过使用一种射频源(例如晶体振荡器)产生稳定的高频信号。
该信号经过放大器进行放大,并且经过滤波器来去除不需要的谐波和干扰。
然后,处理后的信号被输出到感兴趣的设备或电路中。
高频发生器的工作主要依赖于基本的电子元件和电路,包括晶体振荡器、放大器和滤波器。
晶体振荡器是一个稳定的振荡器,它通过利用某种晶体材料的特性,在外加直流电压的作用下,产生稳定的高频信号。
这个信号经过放大器的放大,以保证信号的强度足够大以供后续电路使用。
然后,信号会经过滤波器,这是为了去除振荡器产生的频率之外的杂散信号。
滤波器使用不同的电感、电容和电阻组合,以选择性地通过或阻止特定频率范围的信号。
这有助于确保高频发生器输出的信号质量良好,并且不会引入无用的干扰。
最后,处理后的高频信号将用作其他设备或电路的输入信号。
这些设备可能是无线电通信设备、医疗设备、科学研究仪器等。
高频发生器的工作原理主要是通过合理地选择和组合各种电子元件和电路,以实现高频信号的稳定产生和适应性传输。
高频高压发生器原理37页PPT
![高频高压发生器原理37页PPT](https://img.taocdn.com/s3/m/0e1b5a390812a21614791711cc7931b765ce7bd7.png)
8、我们现在必须完全保持党的纪律, 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该:活泼而守纪律,天 真而不 幼稚, 勇敢而 鲁莽, 倔强而 有原则 ,热情 而不冲 动,乐 观而不 盲目。 ——马 克思
Thank you
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂,怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿

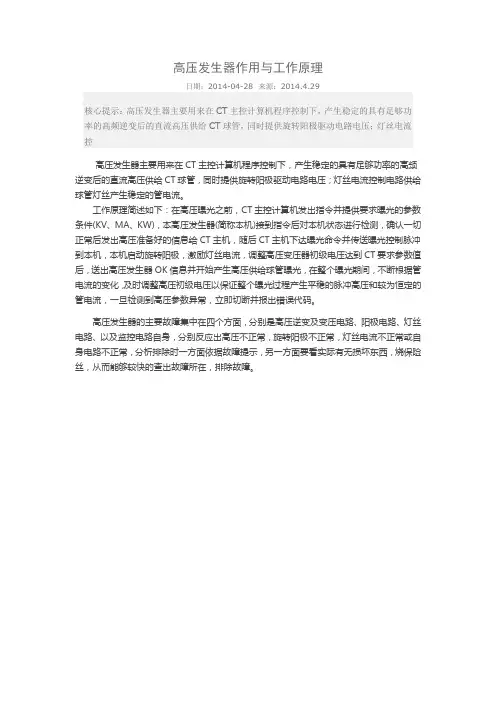

高压发生器作用与工作原理

![高压发生器作用与工作原理](https://img.taocdn.com/s3/m/2043aaf8b8f67c1cfad6b8bc.png)
高压发生器作用与工作原理
日期:2014-04-28 来源:2014.4.29
核心提示:高压发生器主要用来在CT主控计算机程序控制下,产生稳定的具有足够功率的高频逆变后的直流高压供给CT球管,同时提供旋转阳极驱动电路电压;灯丝电流控
高压发生器主要用来在CT主控计算机程序控制下,产生稳定的具有足够功率的高频逆变后的直流高压供给CT球管,同时提供旋转阳极驱动电路电压;灯丝电流控制电路供给球管灯丝产生稳定的管电流。
工作原理简述如下:在高压曝光之前,CT主控计算机发出指令并提供要求曝光的参数条件(KV、MA、KW),本高压发生器(简称本机)接到指令后对本机状态进行检测,确认一切正常后发出高压准备好的信息给CT主机,随后CT主机下达曝光命令并传送曝光控制脉冲到本机,本机启动旋转阳极,激励灯丝电流,调整高压变压器初级电压达到CT要求参数值后,送出高压发生器OK信息并开始产生高压供给球管曝光,在整个曝光期间,不断根据管电流的变化,及时调整高压初级电压以保证整个曝光过程产生平稳的脉冲高压和较为恒定的管电流,一旦检测到高压参数异常,立即切断并报出错误代码。
高压发生器的主要故障集中在四个方面,分别是高压逆变及变压电路、阳极电路、灯丝电路、以及监控电路自身,分别反应出高压不正常,旋转阳极不正常,灯丝电流不正常或自身电路不正常,分析排除时一方面依据故障提示,另一方面要看实际有无损坏东西,烧保险丝,从而能够较快的查出故障所在,排除故障。
