实验一单级放大电路

实验一单级放大电路

一、实验目的

1、掌握单管电压放大电路的调试和测试方法。

2、掌握放大器静态工作点和负载电阻对放大器性能的影响。

3、学习测量放大器的方法，了解共射极电路的特性。

4、学习放大器的动态性能。

二、实验仪器

1、模拟电路实验箱及附件板

2、示波器

3、万用表

4、直流毫伏表

5、交流毫伏表

6、函数发生器

7、+12V电源

三、实验原理

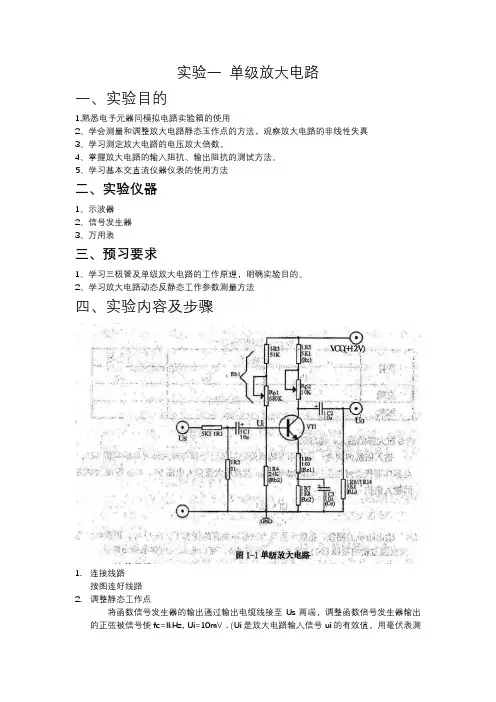

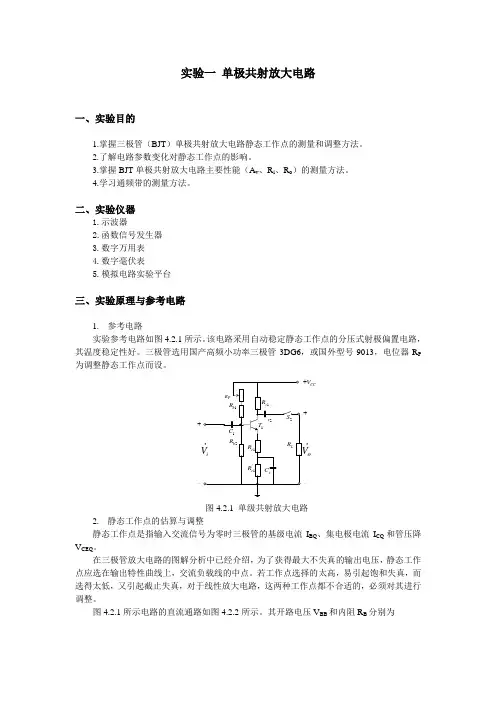

实验采用分压式工作点稳定电路，如图1.1所示。

1、静态工作点的估算

当流过基极分压电阻的电流远远大于三极管的基极电流时，可以忽略BQ I ， 则有：CC 2b 1b 1

b BQ V R R R V +=

，e

BEQ BQ EQ CQ R U V I I -=≈

)(e c CQ CC e EQ c CQ CC CEQ R R I V R I R I V U +-≈--=

β

CQ

BQ I I =

2、动态指标的估算与测试

放大电路的动态指标主要有电压放大倍数，输入电阻，输出电阻及通频带等。

理论上，电压放大倍数be

L

u

r R A '-=β ，输入电阻be be 2b 1b i ////r r R R R ≈=，输出电阻c o R R ≈

测量电压放大倍数时，首先将电路调整到的合适静态工作点，给定输入电压i u ，在输出电压不失真的情况下，用毫伏表测出输出电压o u 与输入电压i u 的

有效值，则i

o u U U A = 四、实验内容及步骤

１、在模拟电路实验箱上插上附件板，按图1.1电路，用插接线连接实验电

路，接线完毕，检查无误后，接上＋12V直流电源。

2、调试静态工作点

接通直流电源前，先将R W调至最大，函数信号发生器输出旋钮旋至零。接通＋12V电源、调节R W，使I C＝2.0mA（即U E＝2.0V），用直流电压表测量U B、U E、U C及用万用电表测量R B2值。记入表1－1。

表1-1 I C＝2mA

3、测量电压放大倍数

在放大器输入端加入频率为1KHz的正弦信号u S，调节函数信号发生器的输出旋钮使放大器输入电压U i 10mV，同时用示波器观察放大器输出电压u O波形，在波形不失真的条件下用交流毫伏表测量下述两种情况下的U O值，并用双踪示波器观察u O和u i的相位关系，记入表1－2。

表1-1 I C＝2mA

表2.1

i u

o u

i u

o u

测量数据

波形

计算

i o u U U A

五、实验报告要求

1、列出所观测和计算的结果（数据、波形），并对这些结果从理论上加以分析（例如这些测量的数据是否符合理论？）.

2、本次实验使用了全部电子仪器（万用表、示波器、毫伏表），你对它们的作用、方法是否掌握？有何体会？

3、注明你所完成的实验目的、实验仪器、实验原理、实验内容、实验数据波形和思考题，并简述相应的基本结论。

六、思考题

1、交流放大器在小信号下工作时，电压放大倍数决定于哪些因素？为什么加上负载后放大倍数会变化并与什么有关？

2、为什么必须设置合适的静态工作点？

3、如何调整交流放大器的静态工作点？它在哪一点为好（即V CE 应是多大才合适）？

4、尽管静态工作点合适，但输入信号过大，放大器将产生何种失真？
