非晶合金、纳米晶薄带项目可行性研究报告

第一章项目概况

第一节基本情况

一、项目名称:非晶合金、纳米晶薄带生产

二、承办单位:****有限公司

三、企业性质:有限责任公司

四、企业法人:*****

五、项目建设地点:*******

第二节项目产品描述

非晶合金薄带是70年代问世的一种新型软磁材料,它采用先进的速凝固技术,把熔化的钢液以1×106℃/S的冷却速度直接冷却成厚度仅为20um—40um的金属薄带,与传统金属带材生产工艺相比,节省了五~六道工序。生产过程节能,无污染排放。由于采取了超急冷却技术,带材中原子排列组合上具有短程有序,长程无序特点的非晶合金组织。该合金具有许多独特性能特点:如优异的磁性,耐蚀性,耐磨性,高硬度,高电阻率等,被人们称为二十一世纪最新的绿色环保软磁材料。

该材料的应用范围广阔,可替代传统的硅钢,铁氧体和坡莫合金等软磁材料,用该材料作为铁芯主要用材并制造的非晶合金配电变压器,与用硅钢片作为铁芯的配电变压器比对,具有很好的节能效果。其比对效果见下表:

由上表可见,平均空载损耗降低70%~80%,其节能效果显著.

第三节项目背景

目前,全球只有日立金属大规模生产非晶合金带材。日立金属的非晶合金带材的产能,于07年扩张至5.2万吨后,理论上,也只能生产出3058万kV A非晶合金变压器,以上产量与我国目前每年约2.4亿kV A配电变压器的需求量相距甚远。而我国的非晶合金带材主要依赖于进口,因此,非晶合金带材的供给,成为我国大规模推广应用非晶合金变压器的最大障碍。

我国非晶合金变压器的研制工作始于“七五”,掌握非晶合金变压器生产技术的企业较多。国家80年代科技攻关课题中,将“非晶合金铁芯配电变压器研制”作为重点课题。1986年5月,上海钢铁研究所与宁波变压器厂合作,用该所研制的非晶合金带材试制出国内第一台单相3kV A非晶合金变压器。目前,除上海置信电气以外,我国其它知名变压器生产企业,如顺特电气、江苏华鹏、特变电工、杭州钱江电器集团、天威保变、西变等厂家均掌握了非晶合金变压器的生产技术。但是,由于非晶合金带材的供应依赖于进口,加之受到带材出口国的制约和价格上涨的因素影响,实际上以上厂家的非晶合金变压器均未大规模生产。铁芯及变压器的生产技术并不是制约我国推广非晶合金变压器的关键性因素,如原材料供应问题得到缓和,变压器生产厂家要扩大非晶合金变压器产能易如反掌,只有非晶合金带材生产的国产化才能促成非晶合金变压器规模化生产的飞跃。目前,日立金属

的非晶合金带材售价高达5.1万元/吨,由于下游需求的旺盛,日立金属拟在近期将产品价格上调20%,因此,希望日立金属来推动中国非晶合金变压器产业的发展并不现实。综上所述,本项目的实施具有十分紧迫的现实意义。

第二章企业基本情况

本项目由“****有限公司”、“**奥斯特纳米晶磁材有限公司”、“南京航空航天大学材料学院”共同承担完成,“江苏波瑞”出资金,“**奥斯特”、“南京航空航天大学材料学院”出技术,专业生产非晶合金薄带及制品(铁芯)。

项目承担单位之一:****有限公司

****成立于1999年9月,前身是泰州市辉煌开关制造有限公司,2005年,随着企业不断发展壮大,组建了由江苏波瑞变压器有限公司、上海波瑞电气有限公司、泰州市辉煌开关制造有限公司、**波瑞电气有限公司、安徽黄山波瑞电气有限公司等5家实体组成的****有限公司,注册资本4180万元;现有员工318人,受过中等以上教育的为187人,其中工程技术人员为95人;公司本部占地面积65255M2,建筑面积24506 M2,2007年实现销售1.148亿元。

主要产品有: 电力变压器、高低压开关柜、箱式变电站、开关元器件、输变电设备及器件。企业自主研发的:66kV移动式变电站、节能型单相嵌装式变电装置等高新技术产品,先后取得国家发明专利和新型实用专利。产品在内蒙准格尔、海拉尔、安太堡大型露天煤矿、南京军区某空军机场、沙钢、大庆油田、胜利油田、中原油田、吐哈油田等国家重点大型工程项目中得到广泛的应用。

企业拥有注册商标: “赛勒宝”、“沪苏”、“沪能”、“沪佳”、“BRLT”;

近三年来,先后研发了66kV移动式变电站、智能化箱式变电站、智能型断路器;企业研发中心的工程技术人员,参与了智能化箱式变电站的国家标准制定和行业内DCK型低压开关柜的图样设计工作,近期研发推出了“节能型单相嵌装式变电装置”、“智能型防盗变压器”等多项高新技术产品,获得1项新型实用专利和3项外观专利,有5项发明专利和4项新型实用专利已进入公示阶段。

****是“江苏省高新技术企业”,“赛勒宝”牌低压开关柜系列产品荣获:“产品质量国家免检”称号,通过了ISO9001-2000质量体系认证、ISO14001:2004环境体系认证、3C国家强制产品认证、AAA 标准化良好行为企业认证。

项目承担单位之二:**奥斯特纳米晶磁材有限公司

**奥斯特纳米晶磁材有限公司,是中国西部首家非晶、纳米晶带材生产企业,从非晶合金薄带的制备技术、冶炼均由该企业独立完成,经过6年多的研发,技术日趋成熟完善,目前生产的非晶合金薄带小于50mm宽,广泛用于电流互感器,测量级线圈和中、高频变压器铁芯。针对非晶合金配电变压器的铁芯用材宽度,要求在50mm-200mm 之间,技术人员通过近二年的研发创新,已熟练掌握了产出200mm 宽非晶合金薄带的制备技术。

项目承担单位之三:南京航空航天大学材料科学与技术学院

南京航空航天大学材料科学与技术学院的非晶合金薄带制备技术课题组领军人-王寅刚教授,系留美博士,是江苏省专家库成员;他在非晶合金薄带制备技术研究方面彼有造就,在国内外多家权威刊物上发表了40多专著论文,被公认为是国内研究非晶合金薄带制备技术的泰斗。

第三章产品需求分析和改造的必要性

第一节项目建设的必要性

节能减排已成为全球的共识,为此,国家电网公司"十一五"期间的建设投资约8500亿元,启动了31个重点城市电网改造工程,同时,为适应建设社会主义新农村的任务,将对新型农网进行科学规划,提升装备科技含量,形成结构优化、布局合理、技术实用、供电质量高,电能损耗低的农村电网。专家认为:“规划的浪费是最大的浪费,规划的节约是最大的节约,目前非晶合金变压器最主要的优势是损耗低,国家电网公司下一步将针对损耗问题加大投资力度、积极开发新技术的应用。”响应节能减排的国策,推广应用非晶合金变压器,在降耗方面大有可为。

非晶合金变压器比硅钢片变压器的空载损耗下降70%左右,空载电流下降约80%,专家测算,若我国应用非晶合金变压器的普及率达到50%,五年可节约一个华北电网一年的电量。可见节能特点非常显著;而发达国家早在10年前,就已开始推广应用非晶合金变压器。综上所述,项目的实施符合国家节能减排政策,具有良好的经济效益和社会效益。

第二节市场需求分析

虽然非晶合金变压器的售价高于硅钢片变压器30%,但从节能角度考虑,非晶合金变压器还是首选之物。有关专家测算,非晶合金变压器与S11型硅钢片变压器的价格比接近1.3:1以后,价差如由节能所产生的效益来相抵,可在应用后的5年内收回;从第六年起,可享受非晶合金变压器的降低损耗所带来的收益。随着非晶合金变压器的需求量增大和电价的上涨,非晶合金薄带将有广阔的市场。

目前,随着国内节能产品的升温、非晶合金变压器的推广加速,国内一些变压器生产企业纷纷试制非晶合金变压器,部分企业生产的非晶合金变压器已进入市场;而生产非晶合金变压器铁芯的企业,只有上海置信和北京中机联供等几家企业。在2006年2月开业之初的北京中机联供,每月的非晶合金铁芯产量也不过十几吨,最火的时候一个月也难突破百吨,但在2007年6月份单班产量已突破300吨,还远远不能满足众多变压器生产厂家,对非晶合金变压器铁芯的需求,由此可见非晶合金材料需求旺盛。目前国内生产非晶合金变压器铁芯的带材都来源于日本和美国,预计到2010年,我国10%配电变压器改用非晶合金材料,每年非晶合金薄带的需求量将高达7万吨,即便是日本日立公司的非晶合金带材全部供应中国,也无法满足国内非晶合金变压器所需带材的需求。

综上所述,非晶合金薄带及制品(铁芯)的生产前景广阔,市场潜力巨大。

第四章改造的主要内容和目标

第一节厂址选择和建设条件

一、项目厂址选择

项目拟建在江苏省**市河失镇城黄西路78号,位于长江三角洲江阴大桥北岸的历史文化古城**市与苏中重镇黄桥镇的中间地段,距离京沪高速、宁靖盐高速公路都不超过3公里,距国家一级开发港口——泰州港20公里,交通运输十分便捷。

**市河失镇城黄西路78号,系原**市第二化工厂所在地,该厂由于受环保政策的宏观调控被关停;****有限公司从减轻政府负担、

增加就业岗位、盘活存量资产、节约项目投资成本等因素考虑,决定利用其原有部分建筑物,在稍加改造后,以适应本项目的实施。

二、建设条件

1、区域位置形貌概况

**市河失镇地处**腹地,位于新型城市**和苏中重镇黄桥之间。全镇区域面积64.6平方公里,镇区地处北亚热带季节性湿润气候,四季分明、温和湿润,年平均气温14.8℃。镇区交通优越,环境优美,经济发达,人杰地灵,素有“江畔明珠”、“银杏之乡”、“教育之乡”之美誉。河失镇地理位置优越,东距宁靖盐高速2公里,西临京沪高速1公里,纵横全市的334省道,新广公路在镇区交汇,有着**母亲河之称的老龙河(如泰运河)于镇区东西穿越。镇区距南京、上海仅2小时车程,距泰州火车站仅半小时行程。如泰运河,新曲河水运直达长江港口,水陆交通十分便捷。办厂的外部条件十分优越。

2、当地气象条件

**市自然条件宜人,属北亚热带季节性湿润气候,四季分明。

年平均气温14.8℃,年平均相对温度80%,地耐力10~20t/m2,年平均降水量1000.8mm,适宜各种行业作业。

3、供水:工程位于长江支流的如泰运河边,水质优良,供应充沛,原厂区的供水主管道,基本满足本项目实施的需要。

4、供电:电力主要来自华东电网,加上自备电源,能满足本项目生产用电量的需求。

5、企业建设条件

企业具有多年生产历史,积累了丰富的技术经验和管理经验,培养了一支科技和管理人才队伍,企业管理和商誉良好,同时有项目合作单位**奥斯特纳米晶磁材有限公司和南京航空航天大学材料科学与技术学院的技术支持,具有较成熟和较强的项目工程建设的能力。

三、原材料供应

本项目所用的主要原料是: 精铁、硅、锰等,采购方便,具体消耗量(一期工程)和主要采购渠道见下表

第二节生产规模

本项目的生产规模分为三个阶段,即一、二、三期。一期工程达产后,年生产非晶合金薄带材500吨、铁芯300吨,产值达2500万元~3600万元。一期工程的二年后,在四年内完成二、三期扩建、扩产工程。届时,将年生产非晶合金薄带材10000吨、铁芯5000吨、非晶合金配电变压器113.4万kV A,产值达12亿元~15亿元。

第三节工艺技术方案

一、产品方案

①按照非晶(FeSiB元素),纳米晶(FeNbSiCuB元素)合金成分配料,真空熔化,然后制成非晶合金带材。②用带材制作非晶合金变压器。

二、生产工艺

生产工艺流程图

工艺流程图

新增主要设备表

第四节工程方案

一、总平面布置

1、布置原则

总平面布置根据各单项工程,生产工艺流程,物料投入与产出,原材料储存,厂内外交通运输等情况,结合厂区的自然条件、生产要求以及行业、专业的设计规范进行科学合理的布置,达到工艺流程合理,物流顺畅便捷,人流物流分道,生产调度方便,施工费用节约,留有发展余地等要求。

2、布置方案

项目厂址位于**市河失镇城黄西路78号,本项目所有建设内容全部在此范围内进行布置。

厂区面积18亩,基本呈长方形,南北长113.2米,东西长106.7米。厂区规划分为办公区与生产区两个部分,厂大门面对城黄公路。

生产厂区分为东西两块,本项目一期工程主要在东部实施,改造

原主厂房三幢、办公楼及辅助用房,合计改造面积9000m2,主厂房用于生产加工,辅助用房用作仓库和设备组装和检测试验等。

厂区内主要生产车间周围均设有环形道路,厂区主干道宽为

10M,厂区次干道宽为8M,主道路转弯半径为10米,次干道转弯半径为8米,车间引道转弯半径6米,为物料运输畅通提供条件。厂房周围及主干道处设有绿化带,绿化带宽为6米。

二、工程占地面积

本项目占地9000平方米。各主要工程是在原建筑物上改造,占地面积见明细表

主要工程占地面积

三、给排水

3.1给水

市区自来水管网接口与厂区自来水管网接通,供水能力为55m3/h;项目实施后正常生产的水耗用量为15m3/天(包括生产用水和生活用水)。

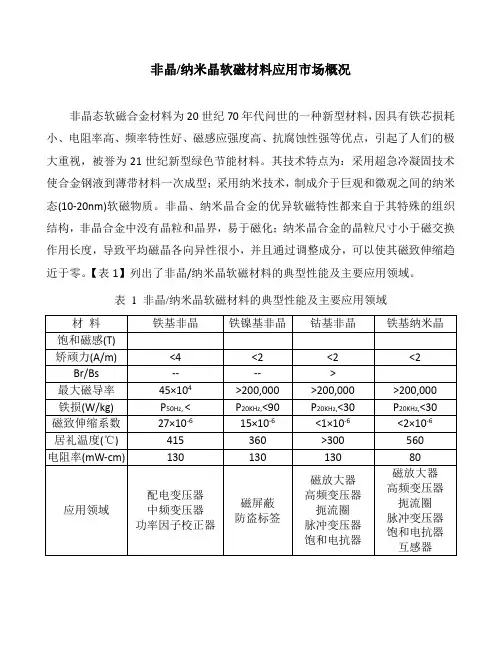

非晶和纳米晶合金的比较

铁基非晶合金在工频和中频领域,正在和硅钢竞争。铁基非晶合金和硅钢相比,有以下优缺点。 1)铁基非晶合金的饱和磁通密度Bs比硅钢低 但是,在同样的Bm下,铁基非晶合金的损耗比0.23mm厚的3%硅钢小。一般人认为损耗小的原因是铁基非晶合金带材厚度薄,电阻率高。这只是一个方面,更主要的原因是铁基非晶合金是非晶态,原子排列是随机的,不存在原子定向排列产生的磁晶各向异性,也不存在产生局部变形和成分偏移的晶粒边界。因此,妨碍畴壁运动和磁矩转动的能量壁垒非常小,具有前所未有的软磁性,所以磁导率高,矫顽力小,损耗低。 2)铁基非晶合金磁芯填充系数为0.84~0.86 3)铁基非晶合金磁芯的工作磁通密度 1.35T~1.40T,硅钢为1.6T~1.7T。铁基非晶合金工频变压器的重量是硅钢工频变压器的重量的130%左右。但是,即使重量重,对同样容量的工频变压器,磁芯采用铁基非晶合金的损耗,比采用硅钢的要低70%~80%。 4)考虑损耗,总的评估价为89% 假定工频变压器的负载损耗(铜损)都一样,负载率也都是50%。那么,要使硅钢工频变压器的铁损和铁基非晶合金工频变压器的一样,则硅钢变压器的重量是铁基非晶合金变压器的1?8倍。因此,国内一般人所认同的抛开变压器的损耗水平,笼统地谈论铁基非晶合金工频变压器的重量、成本和价格,是硅钢工频变压器的130%~150%,并不符合市场要求的性能价格比原则。国外提 出两种比较的方法,一种是在同样损耗的条件下,求出两种工频变压器所用的铜铁材料重量和价格,进行比较。另一种方法是对铁基非晶合金工频变压器的损耗降低瓦数,折合成货币进行补偿。每瓦空载损耗折合成5~11美元,相当于人民币42~92元。每瓦负载损耗折合成0.7~1.0美元,相当于人民币6~8.3元。例如一个50Hz,5kVA单相变压器用硅钢磁芯,报价为1700元/台;空载损耗28W,按60元人民币/W计,为1680元;负载损耗110W,按8元人民币/W计,为880元;则,总的评估价为4260元/台。用铁基非晶合金磁芯,报价为2500元/台;空载损耗6W,折合成人民币360元;负载损耗110W,折合成人民币880元,总的评估价为3740元/台。如果不考虑损耗,单计算报价,5kVA铁基非晶合金工 频变压器为硅钢工频变压器的147%。如果考虑损耗,总的评估价为89%。 5)铁基非晶合金抗电源波形畸变能力比硅钢强 现在测试工频电源变压器磁芯材料损耗,是在畸变小于2%的正弦波电压下进行的。而实际的工频电网畸变为5%。在这种情况下,铁基非晶合金损耗增加到106%,硅钢损耗增加到123%。如果在高次谐波大,畸变为75%的条件下(例如工频整流变压器),铁基非晶合金损耗增加到160%,硅钢损耗增加到300%以上。说明铁基非晶合金抗电源波形畸变能力比硅钢强。 6)铁基非晶合金的磁致伸缩系数大 是硅钢的3~5倍。因此,铁基非晶合金工频变压器的噪声为硅钢工频变压器噪声的120%,要大3~5dB。
