钳工的常用设备
钳工实训使用设备及主要工具
钳工实训使用设备及主要工具钳工实训是一项非常重要的技能培训，钳工使用的设备和工具对于工作效率和成果至关重要。
本文将介绍钳工实训中常用的设备和主要工具，帮助读者了解钳工实训的基本要素。
一、常用设备：1. 钳工工作台：钳工工作台是钳工实训的基本设备，用于放置工作物件和工具。
一般由坚固的金属材料制成，具有稳定的结构和合适的工作高度。
2. 钳工切割机：钳工切割机是一种用于切割金属材料的机械设备，常用于切割管道、角铁等。
它通常由电机、切割刀、导轨等部件组成，操作简便高效。
3. 钳工钻床：钳工钻床是一种用于钻孔的机械设备，可钻孔金属、木材和塑料等材料。
钳工钻床具有稳定的结构和可调节的钻孔深度，可满足不同工作需求。
4. 钳工铣床：钳工铣床是一种用于铣削金属材料的机械设备，可加工平面、曲面和齿轮等工件。
钳工铣床具有高精度和稳定性能，可完成复杂的加工任务。
二、主要工具：1. 钳子：钳子是钳工实训中最常用的工具之一，用于夹持、固定和转动工件。
常见的钳子有扳手、老虎钳、卡簧钳等，适用于不同的工作场景。
2. 扳手：扳手是一种用于拧紧和松开螺栓和螺母的工具，常用于钳工实训中的拆装工作。
扳手的尺寸和形状各异，适用于不同规格的螺栓和螺母。
3. 锤子：锤子是一种用于敲击和打击的工具，常用于钳工实训中的定位和调整工作。
常见的锤子有铁锤、橡胶锤、木锤等，适用于不同的工作需求。
4. 锉刀：锉刀是一种用于修整和打磨的工具，常用于钳工实训中的加工和整形工作。
锉刀的形状和牙距各异，可满足不同的加工要求。
5. 钢尺：钢尺是一种用于测量和标记的工具，常用于钳工实训中的尺寸确定和布置工作。
钢尺通常具有刻度和标记，可提供精确的测量结果。
6. 卡尺：卡尺是一种用于测量内外尺寸的工具，常用于钳工实训中的精确测量工作。
卡尺有很多种类，如游标卡尺、卷尺等，可根据需要选择使用。
7. 气动工具：气动工具是一种利用气压驱动的工具，常用于钳工实训中的高效加工和装配工作。
钳工常用设备、工具及量具
第1章钳工常用设备、工具及量具1．1 钳工常用设备1．1．1 钻床1．钻床的种类钻床是一种常用的孔加工机床。
在钻床上可装夹钻头、扩孔钻、锪钻、铰刀、镗刀，丝锥等刀具，用来进行钻孔、扩孔、锪孔、铰孔、镗孔以及攻螺纹等工作。
因此，钻床是钳丁所需要的主要设备。
钻床根据其结构和适用范围不同，可分为台式钻床(简称台钻)、立式钻床(简称立钻)、摇臂钻床和深孔钻床四种，见表1—1—1。
第1页第2章划线2．1 划线的作用、分类及要求2．1．1 划线的作用根据图纸的技术要求，在毛坏或工件上用划线工具划山加工界线的操作，称为划线。
划线的作用见表2—1—1。
2．1．2 划线的分类划线分为平面划线和立体划线两种，见表2—1—2。
2．1．3 对划线的要求划线应符合表2—1—3的要求。
第45页第3章錾削3．1 錾阐工具3．1．1 錾子1．錾子的构造錾子一般由碳素工具钢(如T7A，TSA等)锻成，经热处理后有足够的硬度和韧性。
也可用合金工具钢(如滚动轴承钢GCrl5，高速钢W18Cr4V等)锻造，只是价格较高。
錾子由切削部分、斜面、柄部和头部4部分组成(图3—1—1)。
柄部断面为八棱形，头部做成圆锥台形，顶端略带球面，使锤击作用力的方向能朝着刃口的錾切方向，并使顶部受锤击第65页后不翻边。
錾子切削部分主要由两面一刃(前面、后面和切削刃)构成。
切削时的角度见表3—1—1及如图3—1—2所示。
第66页第4章锉削4．1 锉阐工具4．1．1 锉刀的组成锉刀是用高碳工具钢T13A、T12A或T13、T12制成，并经热处理，其硬度在62—67HRC 之间。
锉刀的组成见表4—1—1和如图4—1—1所示。
第83页第5章锯割5．1 钼割工具5．1．1 锯弓锯弓的结构形式见表5—1—1。
5．1．2 锯条手工锯条一般用渗碳软钢冷轧而成，经淬火后硬度达55—591-IRC，其长度是用两端安装孔的中心距表示，规格有200mm、250mm和300mm三种。
钳工常用设备及工具概述
钳工常用设备及工具概述1. 引言钳工是一项需要高度技术的工作，对于完成各种金属加工和修复任务的专业人员，常用设备和工具是不可或缺的。
本文将概述一些钳工常用设备和工具，帮助读者了解钳工工作的基本要求和工作流程。
2. 基本设备在钳工工作中，基本设备是必不可少的。
以下是一些常见的基本设备：2.1 钳子钳子是钳工工作中最基本的工具之一。
它们通常由金属制成，用于夹持、固定和保持工件。
常见的钳子类型包括扁嘴钳、圆嘴钳、长鼻钳和弯嘴钳等。
2.2 手钻手钻是一种便携式钻床，用于在工件上钻孔。
它可以通过手动操作或使用电动驱动进行操作。
手钻通常具有可调节的转速和不同直径的钻头，以适应不同的需求。
2.3 手锯手锯是一种常见的钳工切割工具。
它通常由金属制成，有一条锯片和一个手柄。
手锯可用于切割金属、木材和塑料等材料。
2.4 磨床磨床是一种用于磨削和抛光金属的设备。
它通常由一个旋转的磨轮和一个固定或可调节的工作台组成。
磨床可用于修整和修复金属工件的表面，使其更加光滑和精确。
2.5 冲压机冲压机是一种用于制造大批次产品的机器。
它使用压力和模具将金属工件冲压成所需形状。
冲压机通常用于生产金属零件、汽车零件和家电产品等。
3. 常用工具除了基本设备，钳工还需要使用一些常见工具来辅助工作。
以下是一些常见的工具：3.1 尺子尺子是一种用于测量长度和距离的工具。
在钳工工作中，准确的测量是非常重要的，因此尺子是必不可少的工具。
3.2 卡尺卡尺也是一种常用的测量工具。
它通常由两个可移动的腿和一个刻度尺组成，用于测量内部和外部尺寸、深度和高度等。
3.3 活动支撑活动支撑是一种用于支撑工件的工具。
它通常由一个底座和一个可调节高度的杆组成，用于固定和支撑工件以进行加工。
3.4 锉刀锉刀是一种用于修整和修复工件表面的工具。
它通常由金属制成，有多个切削齿和一个手柄。
3.5 孔锥孔锥是一种用于钻孔前定位的工具。
它通常由金属制成，具有尖锐的尖头，可以用于在工件上划出准确的孔位置。
钳工常用设备及工具
28
主电动机（1430r/min）→轴Ⅰ→
38 37
29 19
→轴Ⅲ→ →轴Ⅳ→主轴
47
47
→轴Ⅱ→
25 18
54
根椐传动结构式，可列出主运动平衡方程式如下： n主轴=n电动机×4281 ×u变
式中 n主轴——主轴转速，r/min；
4．Z3050×16（Ⅰ）型摇臂钻的操作方法
（1）主轴的起动 按下主电动机按钮，指示灯亮时，主电动机启动。将 主轴操纵手柄转至正转（向前）或反转（向后）位置上， 主轴即顺时针或逆时针方向转动，中间位置为停止。
主轴转向
（2）主轴的空档 将主轴操纵手柄向上抬起，即可用手轻便转动主轴， 如再启动主轴，须先将主轴操纵手柄压至变速位置（离 合器接通），再将主轴操纵手柄转至正转或反转位置上。
三、摇臂钻床
摇臂钻床是钳工常用的一种较大型的钻削加工设备， 内部结构复杂。
1．Z3050×16（Ⅰ）型摇臂钻的特点
（1）使用范围广，通用化程度较高。 （2）采用液压预选变速机构，可节省辅助时间。 （3）主轴正转、停车（制动）、变速、空档等动作， 用一个手柄控制，操纵轻便。 （4）主轴箱、摇臂、内外柱采用液压驱动的菱形块 夹紧机构，夹紧可靠。 （5）有完善、可靠的安全保护装置。
u变——交换齿轮传动比。
（2）进给运动传动链
Байду номын сангаас进给运动的传动结构式如下：
41
31
主轴（Ⅳ）→ 77
→轴Ⅴ→
24 3
32 19
→轴Ⅷ→
16 52
→轴Ⅸ
46 26 39
钳工常用设备及工量具概述
钳工常用设备及工量具概述引言钳工是一种常见的工种，负责制造、安装、维修和调整各种机械设备。
钳工工作的高效完成离不开各种常用设备和工量具的辅助。
本文将概述钳工行业中常用设备及工量具的种类和功能，以便读者更好地了解钳工工作的要求和流程。
1. 常用设备1.1 钳工台钳工台是钳工工作中最基本的设备之一。
它通常由铁或铝制成，表面光滑，有足够的强度来支撑工件。
钳工台提供了一个稳定的工作平台，方便钳工进行各种加工操作。
常见的钳工台还设有螺钉孔、切槽和嵌槽，以便安装其他附件和工具。
1.2 钳工切削机钳工切削机是一种用于对工件进行切削加工的机械设备。
它通过旋转刀具和工件之间的相对运动来实现切削操作。
钳工切削机可以进行各种切削操作，如铣削、钻孔、攻丝等。
它的精度和效率非常高，可以大幅度提高钳工工作的效率。
1.3 钳工焊接设备钳工焊接是钳工工作中常用的一项技术。
焊接设备包括焊接机、气体瓶等，用于将金属零件永久连接在一起。
钳工焊接设备的应用范围广泛，可以用于制造、安装和维修各种类型的设备和结构。
1.4 钳工组合工具箱钳工组合工具箱是钳工行业中常见的工具存储解决方案。
它通常由金属或塑料制成，内部设有多个隔层和格子，以便存放和组织各种工具。
钳工组合工具箱方便钳工携带和存放各种工具，提高工作的效率和组织性。
2. 工量具概述2.1 卡尺卡尺是钳工工作中常用的测量工具之一。
它由金属尺片和标尺组成，可以精确地测量线段的长度。
卡尺通常有不同长度的尺片和标尺，以适应不同类型和尺寸的测量需求。
2.2 游标卡尺游标卡尺是一种用于精确测量小尺寸物体的工量具。
它通常由两个可移动的爪子和一个标尺组成。
游标卡尺可以测量直径、距离和深度等尺寸，并具有较高的精度。
它在钳工工作中的应用非常广泛。
2.3 量规量规是一种用于测量螺纹、孔洞和其他复杂形状的工具。
它通常由金属尺片和测量嵌槽组成，可以精确地测量各种细节尺寸。
量规在钳工工作中的应用非常重要，可以确保工件的质量和准确性。

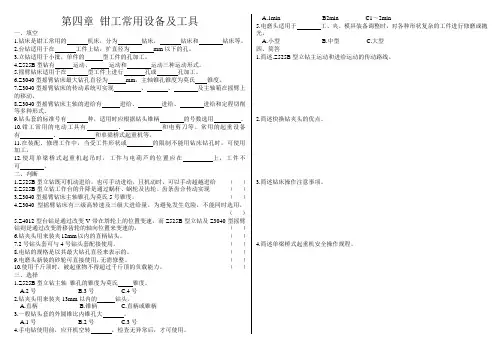

第四章 钳工常用设备及工具
第四章钳工常用设备及工具一、填空1.钻床是钳工常用的机床，分为钻床，钻床和钻床等。
2.台钻适用于在工件上钻，扩直径为mm以下的孔。
3.立钻适用于小批，单件的型工件的孔加工。
4.Z525B型钻有运动、运动和运动三种运动形式。
5.摇臂钻床适用于在型工件上进行孔或孔加工。
6.Z3040型摇臂钻床最大钻孔直径为mm，主轴锥孔锥度为莫氏锥度。
7.Z3040型摇臂钻床的传动系统可实现、、及主轴箱在摇臂上的移动。
8.Z3040型摇臂钻床主轴的进给有进给、进给、进给和定程切削等多种形式。
9.钻头套的标准号有种，适用时应根据钻头锥柄的号数选用。
10.钳工常用的电动工具有、和电剪刀等。
常用的起重设备有、和单梁桥式起重机等。
11.在装配、修理工作中，当受工件形状或的限制不能用钻床钻孔时，可使用加工。
12.使用单梁桥式起重机起吊时，工件与电葫芦的位置应在上，工件不可。
二、判断1.Z525B型立钻既可机动进给，也可手动进给，且机动时，可以手动超越进给（）2.Z525B型立钻工作台的升降是通过蜗杆、蜗轮及齿轮、齿条齿合传动实现（）3.Z3040型摇臂钻床主轴锥孔为莫氏5号锥度。
（）4.Z3040型摇臂钻床有三级高转速及三级大进给量，为避免发生危险，不能同时选用。
（）5.Z4012型台钻是通过改变V带在塔轮上的位置变速，而Z525B型立钻及Z3040型摇臂钻则是通过改变滑移齿轮的轴向位置来变速的。
（）6.钻夹头用来装夹12mm以内的直柄钻头。
（）7.2号钻头套可与4号钻头套配接使用。
（）8.电钻的规格是以其最大钻孔直径来表示的。
（）9.电磨头新装的砂轮可直接使用，无需修整。
（）10.使用千斤顶时，被起重物不得超过千斤顶的负载能力。
（）三、选择1.Z525B型立钻主轴锥孔的锥度为莫氏锥度。
A.2号B.3号C.4号2.钻夹头用来装夹13mm以内的钻头。
A.直柄B.锥柄C.直柄或锥柄3.一般钻头套的外圆锥比内锥孔大。
A.1号B.2号C.3号4.手电钻使用前，应开机空转，检查无异常后，才可使用。
钳工常用工具
钳工常用工具
钳工是一种专业工种，钳工常用工具是他们工作所必需的工具。
以下是一些钳工常用工具的中文介绍：
1. 手锤: 手锤是一种用于敲打和打击工件的手工工具。
常用于塑料、木材、金属等材料的加工，也可以用来将物体与其他物体结合。
2. 手持焊枪: 一种用于焊接的手持电焊设备。
它的主要部件包括手枪、电源线、电极等。
在焊接时，手枪通过电极和工件之间的电弧来产生热量，将工件融合在一起。
3. 手钻: 一种可以用手掌握的电动钻机。
可用于钻孔、旋转削除、打磨等领域。
4. 圆锯: 一种用来加工材料的大型电动工具，通常用于切割木材和金属。
6. 绝缘手套: 一种保护手部免受电击的防护用品。
钳工在操作电气设备时需要使用。
7. 电动螺丝刀: 一种用于拧螺丝的电动工具。
可以更快地完成螺丝拧紧的任务，提高工作效率。
8. 游标卡尺: 一种可测量小物件尺寸的工具，精度高，通常用于加工和测量微小的工件。
9. 扳手: 一种可以扭转和固定螺钉和螺帽的工具。
它的用途广泛，常用于汽车、建筑和机械行业。
10. 磨切机: 一种将钢材、铝材等金属材料进行切割、磨削的电动工具。
它适用于各种大小的金属切割任务。
钳工实训使用设备及主要工具
钳工实训使用设备及主要工具钳工实训是培养学生的机械操作技能和工作经验的重要环节之一。
在钳工实训中，学生将会接触到各种使用设备和工具的机会，这些设备和工具的使用对于钳工操作的质量和效率起着至关重要的作用。
本文将介绍钳工实训中常用的设备和主要工具。
一、常用设备1.钳工床：钳工床是钳工实训中最常用的设备之一。
它具有结构简单、使用方便、操作灵活等特点。
钳工床可以进行铣削、钻孔、攻丝、车削等加工操作，是钳工实训中不可或缺的设备。
2.钻床：钻床是一种用来钻孔的机床。
钳工实训中常用的钻床有手动钻床和卧式钻床。
钻床具有操作简单、孔径精度高等特点，适用于各种材料的钻孔加工。
3.铣床：铣床是一种用来进行铣削加工的机床。
钳工实训中常用的铣床有立式铣床和卧式铣床。
铣床可以进行各种形状的铣削加工，具有加工效率高、加工精度高等优点。
4.磨床：磨床是一种用来进行精密磨削加工的机床。
钳工实训中常用的磨床有手动磨床和平面磨床。
磨床可以对工件进行高精度的磨削加工，适用于各种形状和材质的工件。
5.剪床：剪床是一种用来进行剪切加工的机床。
钳工实训中常用的剪床有手动剪床和液压剪床。
剪床可以对各种材料的板材进行剪切加工，具有剪切速度快、剪切质量高等特点。
二、主要工具1.钳子：钳子是钳工实训中最常用的工具之一。
钳子有各种类型，如扁嘴钳、圆嘴钳、弯嘴钳等，适用于不同的操作需求。
钳子可以用来夹持工件、拧紧螺丝、剪断金属等。
2.锤子：锤子是一种常用的敲击工具。
钳工实训中常用的锤子有铁锤、橡胶锤、铜锤等。
锤子可以用来对工件进行敲击、调整工件位置等操作。
3.量具：量具是钳工实训中不可或缺的工具之一。
常用的量具有卡尺、千分尺、游标卡尺等。
量具可以用来测量工件的尺寸、角度等参数，保证加工的精度。
4.电动工具：电动工具是钳工实训中常用的便捷工具之一。
常见的电动工具有电钻、电锯、电磨等。
电动工具可以提高工作效率，适用于各种加工操作。
5.刀具：刀具是钳工实训中常用的切削工具。
钳工常用设备
第一部分钳工常用设备一、钳台1、钳台的用途：钳台也称钳工台或钳桌，用木材或钢材制成，其式样可以根据要求和条件决定，主要作用是安装台虎钳。
2、钳台长、宽、高尺寸的确定钳台台面一般是长方形，长、宽尺寸由工作需要决定，高度一般以800mm ~~ 900mm为宜以便安装上台虎钳后，让钳口的高度与一般操作者的手肘平齐，使操作方便省力。
二、台虎钳1、台虎钳的用途、规格类型：a、用途：台虎钳是专门夹持工件的，b、规格：台虎钳的规格是指钳口的宽度，常用的有100mm，125mm，150mm等c、类型：类型有固定式和回转式两种2、回转式台虎钳的工作原理：回转式台虎钳的钳身可以相对于底座回转（详细讲解书图1-2a），能满足不同方位的加工需要，使用方便、应用广泛。
3、使用台虎钳的注意事项：（1）、夹紧工件时松紧要适当，只能用手力拧紧，而不能借用助力工具加力，一是防止丝杆与螺母及钳身受损坏，二是防止夹坏工件表面。
（2）、强力作业时，力的方向应朝固定钳身，以免增加活动钳身和丝杆、螺母的负载，影响其使用寿命。
（3）、不能在活动钳身的光滑平面上敲击作业，以防止破坏它与固定钳身的配合性。
（4）、对丝杆、螺母等活动表面，应经常清洁、润滑，以防止生锈。
三、砂轮机1、砂轮机的用途：磨削各种刀具或工具2、砂轮机使用时的注意事项：（强调）a、砂轮机的旋转方向要正确；b、砂轮起动后，应等砂轮旋转平稳后再开始磨削，若发现砂轮跳动明显，应及时停机休整；c、砂轮机的搁架与砂轮之间的距离应保持在3mm以内，以防止磨削件轧人，造成事故；d、磨削过程中，操作者应站在砂轮的侧面或斜对面，而不要站在正对面。
四、钻床1、介绍钻床的用途：钻床是加工孔的设备；2、钳工常用钻床的种类：（1）、台式钻床：介绍台式钻床的规格：台式钻床是一种小型钻床，一般用来钻直径为13mm以下的孔，台式钻床的规格是指所钻孔的最大直径，常用的有6mm，12mm等几种规格。
（2）、立式钻床：介绍立式钻床的规格：立式钻床一般用来钻中小型工件上的孔，其规格有25mm、35mm、40mm，50mm等几种规格。
钳工技能1
平面划线
立体划线
一、找正
找正就是利用划线工具（如划规、划线盘、单脚规等）使工件上有关的表
面处于合适的位置。
二、借料
借料就是通过试划和调整，使各个加工表面的加工余量合理分配，互相借
用，从而保证各个加工表面都有足够的加工余量，而误差和缺陷可在加工后排
除。
立体划线
三
錾
削
狭平面錾削
一、錾削工具
尺寸，再将固定量爪的测量面紧贴工件，轻轻
移动活动量爪至量爪接触工件表面为止，并找
出最小尺寸。测量时，游标卡尺测量面的连线
要垂直于被测表面，不可处于歪斜位置，否则
测量不正确。
4.读数时，卡尺应朝着亮光的地方，目光应
垂直尺面。
长方体锉削
六方体锉削
万能角度尺是用来测量工件内外角度的
量具。按游标的测量精度分为2ˊ和5ˊ两种，
工作部分
导向部分（切削部分的
备用部分）
切削部分
麻花钻结构
钻孔练习
两个前刀面
六面
切
削
部
分
两个后刀面
两个副后刀面
两条主切削刃
五刃
两条副切削刃
麻花钻切削部分
一条横刃
钻孔练习
麻花钻的辅助平面
基面：切削刃上任一点的基面是过该点
且与该点切削速度方向垂直的平面。主
切削刃上各点的基面是不同的。
切削平面：主切削刃上任一点的切削平
挥锤：肘收臂提，举锤过肩；手腕后弓，三指微松；锤面朝天，稍停瞬间。
锤击：目视錾刃，臂肘齐下；收紧三指，手腕加劲；锤錾一线，锤走弧形；左脚
着力，右腿伸直。
稳—锤击节奏40次/分；
要求
准—命中率高；
钳工常用设备与工作场地划线
直头用于划线，弯头用于找正工件位置。通过夹紧螺母，可调整划针
钳
的高度。
工
工
艺
与
技
能
培
训
五、钢直尺
钢直尺是一种简单的测量工具和划直线的导向工具，在尺面上刻有 尺寸刻线，最小刻线间距为0.5mm，其规格（即长度）有150mm、 300mm、1000mm等。 钳 工 工 艺 与 技 能 培 训
六、高度游标尺
工
工
要结构和工作原理基本相同。由于回转式台虎钳的钳身可以相对于底
艺
座回转。
与
技
能
培
训
三、砂轮机
砂轮机是用来磨削各种刀具和工具的，如磨削錾子、钻头、刮刀、样冲、
划针等。砂轮机有电动机、砂轮机座、机架和防护罩等组成。为减少尘
钳
埃污染，应带有吸尘装置。
工
工
使用砂轮机一定要遵守安全操作规程，并
艺
注意以下几点：
记，通常要用样冲在已画好的线上打上小而均匀的冲眼。样冲由工具钢
制成。在工厂，可用旧的丝锥、铰刀等改制而成。
钳
样冲的使用方法及注意事项：
工
（1）冲眼时，将样冲斜着放在划线上，锤击前再竖直，以保证冲眼的
工
位置准确。
艺
（2）冲眼应打在线宽的正在中间，且间距要均匀。
与
（3）冲眼的深浅要适当。
技
能
培
训
样冲的使用方法
划线可分为平面划线和立体划线。平面划线是指只在工件某一个 表面内划线。立体划线是指在工件的不同表面（通常是相互垂直的表 面）内划线。
训
平面划线
立体划线
第二节 划线工具
熟悉并能正确使用划线工具，是做好划线工作的前提。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小结：
• 钳工常用设备 • 钳工常用设备的安全操作
作业布置：
• P102
工具的， 如錾子、钻头、刮刀等，也可用来磨去工 件或材料上的毛刺、锐边、氧化皮等。它 有立式和台式两种，如图：
砂轮机使用注意事项
• 穿戴要求 • 砂轮机的旋转方向要正确，磨屑向下飞离。 • 要等平稳后方右开始磨削。 • 随手关掉电源
四、台式钻床
简称台钻（如图），是一种小型机床，安放 在钳工台上使用。其钻孔直径一般在 12mm以下。主要用于加工小型工件上的 各种孔，钳工中用得最多。
1—工作台 2—进给手柄 3—主轴 4—带罩 5—电动机 6—主轴架 7—立柱 8—机座
安全操作注意事项：
1、操作钻床时不可戴手套，袖口必须扎紧，戴好安全 帽。 2、工件必须夹紧，特别是在小工件上钻削较大直径的 孔时装夹必须牢固，孔要钻穿时要减少进给力。 3、开动钻床前，应检查是否有紧固扳手或楔铁插在转 轴上。 4、钻孔时，不能用手和棉纱或用嘴吹来清除切屑。 5、操作者的头部不可与旋转着的主轴靠得太近。停车 时应让主轴自然停止，不能用手接触还在旋转着的部 位，也不能用反转来制动。 6、严禁在开车状态下装拆工件、检验工件和变换主轴 转速。 7、清洁钻床或加注润滑油时，必须切断电源。
(a) 固定式
(b) 回转式
图（b）回转式台虎钳的结构
1-钳口 2-螺钉 3-螺母 4、12-手柄 5-夹紧盘 6-转盘座 7-固定钳身 8-挡圈 9-弹簧 10-活动钳身 11-丝杠
2、台虎钳的工作原理 回转式台虎钳的钳身可以相对于底座回转， 能满足不同方位的加工需要，使用方便、 应用广泛。
3、台钳的正确使用和维护
钳工的常用设备
教学目标
• 钳工常用设备的种类 • 钳工常用设备的安全使用
一、钳工工作台（钳台）
用来装台虎钳、放置工具和工件等。(见图12-1)。其高度800~900㎜， 高度以恰好齐人的手肘为宜；长度和宽度随工 作需要而定。
二、台虎钳
1、虎钳是一种装在钳工工作台上供夹持工件 通用夹具 。 台虎钳又分固定式和回转式两种。虎钳的大 小是以钳口的长度来表示的。常用的有100 毫米、125毫米、150毫米三种规格，其构 造如图l—4(a)、(b)。
