互调干扰

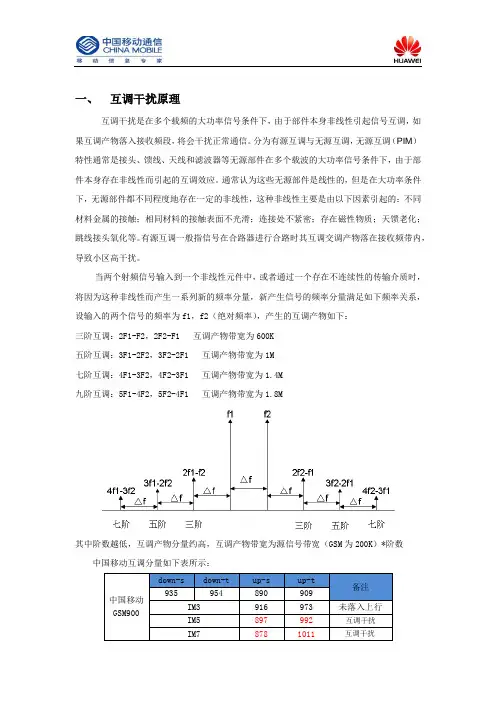

互调干扰原理介绍及分析
一、互调干扰原理互调干扰是在多个载频的大功率信号条件下，由于部件本身非线性引起信号互调，如果互调产物落入接收频段，将会干扰正常通信。
分为有源互调与无源互调，无源互调（PIM）特性通常是接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。
通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质；天馈老化；跳线接头氧化等。
有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰。
当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率），产生的互调产物如下：三阶互调：2F1-F2，2F2-F1 互调产物带宽为600K五阶互调：3F1-2F2，3F2-2F1 互调产物带宽为1M七阶互调：4F1-3F2，4F2-3F1 互调产物带宽为1.4M九阶互调：5F1-4F2，5F2-4F1 互调产物带宽为1.8M Array其中阶数越低，互调产物分量约高，互调产物带宽为源信号带宽（GSM为200K）*阶数中国移动互调分量如下表所示：对于GSM900频段，对上行造成严重干扰的主要是五阶和七阶互调产物，对于1800频段，主要为七阶和九阶互调。
由于GSM900频段传输损耗小，且较低阶的互调产物就能落在上行频带内，故出现互调干扰几率要远大于1800频段。
二、互调干扰特点对网络产生影响互调干扰产物随信号源功率增大而明显增加，一般信号功率增加1dB，互调产物往往增加3dB。
互调干扰的典型特征是小区业务量较小时，此时因发射功率较低，互调产物电平低，上行干扰不明显；当小区业务量较大时，互调产物随发生功率升高而明显抬升，小区出现严重上行干扰，即体现出上行干扰带变化随小区业务量变化而随之改变的特征。
互调干扰原理、定位处理及情况分析
互调干扰原理、定位处理及现网分析1.互调干扰定义互调干扰主要来自于天馈系统，当发射信号的互调产物落在接收带内时，如果其幅度比较大，就会对接受带内信号产生干扰，天馈系统产生的互调均为无源互调。
由于现网中存在大量的利旧设备，长期的应用，互调性能都有明显的恶化，无源互调出现的可能非常大，当落在上行接收带内的互调产物强度过大时，会对网络造成严重的干扰，影响网络质量和性能。
2.互调干扰种类1)天线互调由于天线长期使用，防水胶带，胶泥松动以及接头氧化等原因造成天线抑制互调产物能力下降。
无源互调，是天线的一项重要指标，比较难于控制，厂家的设计缺陷，工艺缺陷，检测手段不完善，也会导致某款天线或者某批次天线，存在无源互调问题。
2)天馈系统互调整个基站系统，去掉基站和天线外，其余部件产生的互调问题均归属于这里提到的天馈系统互调。
主要包括基站顶的跳线（下跳线），馈线，连接天线的跳线（上跳线），避雷器，滤波器，Bias Tee等，这些部件连接处的接头也是互调干扰最容易出现的地方。
『参考案例』接头锈蚀避雷器接头中有金属屑站跳线开裂 Bias Tee连接松动3)直放站干扰直放站干扰主要由三个原因产生：直放站耦合器互调，直放站设置不当和直放站安装不当。
对于光纤直放站，在基站系统中需要增益耦合器，而由于耦合器接头问题等，都会产生无源互调。
这部分和无源互调是同样的原理，仅仅因为产生位置而单独归类。
宽带直放站对整个上行通带所有信号进行放大，包括有用信号和噪声信号都被同步放大。
虽然并不影响覆盖区域的上行信号信噪比，但是过大的底噪直接影响施主基站的上行干扰，特别是在覆盖区域还存在干扰源的情况下更为严重。
由于直放站安装环境，采用天线性能，施工安装的问题，都可能对G网引入干扰。
4)室内分布系统干扰室内分布系统和使用直放站类似，为了降低越区覆盖的影响，室内分布系统普遍会加强室内信号电平，包括上行信号和下行信号。
上行通道放大器对有用信号和噪声信号同步放大，甚至可以导致稳定出现上行干扰带5。
基站干扰(互调干扰)处理实用手册
重庆市通信产业服务有限公司移动服务分公司基站干扰（互调干扰）处理实用手册綦江维护中心颜政伟2013年4月目录1前言........................................................................................................................ - 2 - 2常见基站干扰类型................................................................................................ - 2 -2.1按干扰情形划分.......................................................................................... - 2 -2.2按干扰频点划分.......................................................................................... - 2 -2.3按移动通信的频段划分.............................................................................. - 3 -2.4按干扰源的种类划分.................................................................................. - 3 -2.5按干扰的来源划分...................................................................................... - 3 - 3互调干扰介绍........................................................................................................ - 3 -3.1原理.............................................................................................................. - 3 -3.2 产生原因..................................................................................................... - 4 -3.3 影响............................................................................................................. - 4 -3.4 明显特点..................................................................................................... - 4 - 4准备工作................................................................................................................ - 4 -4.1常用工具...................................................................................................... - 4 -4.2常用备品备件.............................................................................................. - 5 -4.3自制便携式低负载...................................................................................... - 6 - 5互调干扰处理过程................................................................................................ - 7 -5.1互调干扰问题小区筛选.............................................................................. - 7 -5.2互调干扰排查关键点.................................................................................. - 8 -5.3互调干扰小区现场排查步骤...................................................................... - 9 -5.4室分系统（直放站）引起的干扰小区排查............................................ - 15 - 6外部干扰排查过程.............................................................................................. - 17 - 7总结...................................................................................................................... - 18 - 8附录...................................................................................................................... - 19 -8.1在BSC6900维护台上开启空闲时隙测试干扰带步骤.......................... - 19 -1前言本手册主要介绍基站互调干扰的处理方法和流程，对于外部干扰和直放站引起的干扰的处理法只做简单介绍，不做详解。

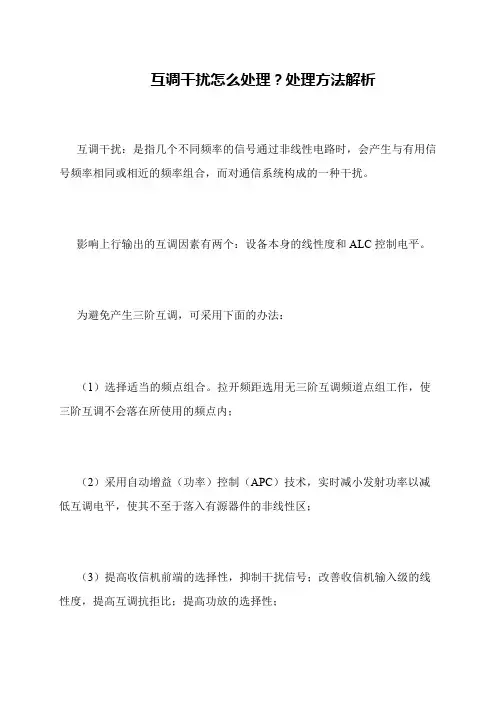

互调干扰怎么处理？处理方法解析
互调干扰怎么处理？处理方法解析
互调干扰：是指几个不同频率的信号通过非线性电路时，会产生与有用信号频率相同或相近的频率组合，而对通信系统构成的一种干扰。
影响上行输出的互调因素有两个：设备本身的线性度和ALC控制电平。
为避免产生三阶互调，可采用下面的办法：
（1）选择适当的频点组合。
拉开频距选用无三阶互调频道点组工作，使三阶互调不会落在所使用的频点内；
（2）采用自动增益（功率）控制（APC）技术，实时减小发射功率以减低互调电平，使其不至于落入有源器件的非线性区；
（3）提高收信机前端的选择性，抑制干扰信号；改善收信机输入级的线性度，提高互调抗拒比；提高功放的选择性；。
互调干扰详解
互调干扰详解The Standardization Office was revised on the afternoon of December 13, 2020互调干扰：是指几个不同频率的信号通过非线性电路时，会产生与有用信号频率相同或相近的频率组合，而对通信系统构成的一种干扰。
根据IS95规范和国家无委的检测标准，GSM直放站产生的杂散和互调信号在9KHz-1GHz时小于-36dBm，在时小于-30dBm。
在移动通信系统中，互调产生的原因有三方面：发信机互调、接收机互调和外部效应引起的互调。
直放站的杂散和互调的产生主要来自于直放站内部的功放模块。
发射机互调是由于直放站在多个发信机（载波）同时工作时，因合路器系统的隔离度不够而导致信号相互耦合，干扰信号侵入发射机末级功率放大器，从而与有用信号之间合成互调产物，并随有用信号发射，造成干扰。
接收机互调主要是由高放级以及第一混频级电路的非线性所引起。
外部效应引起的互调主要是由于发射机馈线、高频滤波器等无源电路接触不良，以及由于异种金属的接触部分非线性等原因，使强电场的发散信号引起互调，产生干扰源。
当有多个频率信号通过非线性电路时，便会相互调制产生互调失真，以二阶和三阶失真幅度为最大，阶数越高失真越小。
二阶互调fa+fb、fa-fb等，因其频率远离主导信号频率fa、fb，可不考虑：三阶互调的两种模型2fa-fb、fa+fb-fc，因其频率接近或等于主导信号频率，对通信的影响最大；三阶以上互调失真幅度较小，均可不考虑。
移动通信设备主要考虑三阶互调的影响。
（1）互调干扰对系统的影响：对其它运营商的影响：当一个运营商(移动或联通)开通了一台杂散和互调较高的直放站时，互调和杂散信号落在本运营商的频带外，会对附近另一个运营商的下行信号造成同频干扰。
如：运营商A欲在一四层楼上安装一台直放站，杂散和互调为-36dBm（满足无委指标），杂散和互调信号和有用信号一起通过17dBi的业务天线发射，那么杂散和互调信号在天线正面的输出强度为-18dBm，根据自由空间无线信号传播公式可知，相距10米衰减大约50dB，相距100米衰减大约70dB，相距1公里大约衰减90dB；可以算出对其它运营商的下行信号带来的同频干扰。
LTE多系统互调干扰解决方案
LTE多系统互调干扰解决方案随着移动通信技术的发展，LTE多系统互调干扰问题成为运营商面临的一个重要挑战。
在现有的网络中，由于LTE与其他无线通信系统共用频段，可能会导致互调干扰，进而降低用户通信质量。
为了解决这一问题，需要采取一系列的技术手段和规范措施。
本文将介绍LTE多系统互调干扰的解决方案。
1.频域资源规划在LTE系统中，通过对频谱进行动态管理和分配，可以减少与其他系统之间的互调干扰。
首先，需要对不同系统的频段进行合理划分，避免频段交叠。
其次，可以采用跳频技术，即在一定时间间隔内，动态改变频率使用情况，从而降低互调干扰的可能性。
2.功率控制合理的功率控制策略可以减少互调干扰的发生。
LTE系统中可以根据实际情况，动态调整功率水平，使得发射功率不超过允许的最大值。
同时，可以通过设备间的协调，控制系统之间的功率差异，从而降低互调干扰。
3.空域资源规划通过合理的空域资源规划，可以将相邻系统之间的载波分配得更加均匀，从而减少互调干扰的概率。
可以利用网络规划工具进行仿真分析，确定不同站点的位置和天线方向，使得站点之间的干扰最小化。
4.前向误差校正（FEIC）前向误差校正是一种通过提前对LTE信号进行处理的技术手段，从而降低与其他系统之间的互调干扰。
通过对信号进行数字预处理，可以有效地降低互调干扰带来的负面影响。
5.信号过滤通过在LTE系统中增加过滤器，可以实现对其他系统产生的互调干扰信号的滤波。
这样可以阻止互调干扰信号进入LTE系统，从而提高系统的抗干扰能力。
6.接收端敏感度控制在LTE系统中合理控制接收机的灵敏度，可以减少来自其他系统的信号带来的互调干扰。
通过动态调整接收机的灵敏度级别，可以使其能够更好地抵抗互调干扰带来的影响。
总结起来，LTE多系统互调干扰问题的解决方案包括频域资源规划、功率控制、空域资源规划、前向误差校正、信号过滤和接收端敏感度控制等。
通过采取这些措施，可以有效地降低多系统互调干扰的概率，提高用户通信质量。
互调干扰
：本振f频o 率 ：有用fs 信号频率
表现及特征
第一类组 哨声音调随本振频率变化而变化 合干扰
解决方案
BC
第二类组 中频干扰：干扰随有用信号变化而变化 A B
合干扰 镜像干扰：串音
交调干扰 干扰与有用信号同时产生，同时消失 A C
互调干扰 同上
AC
备注： A：提高前端电路的选择性； B：合理选择中频频率： C：合理的电路形式（减小高次项）
互调干扰的分类：
①发射机互调干扰：发射信号在功放电路中相互调制 而产生新的频率组合,随同有用信号一起发射出去,对 接收机形成干扰； ②接收机互调干扰：互调频率落入接收机频带内造成 的干扰； ③外部效应引起的互调干扰：在发射机发射端传输电 路中,由于天线、馈线接头以及其它接点接触不良,或 者是异种金属的接触部分所引起非线性的原因。
主频频谱畸变后，使Bp机收到射频的信号，经解调，数据相位将发生严 重的抖动，使BP机产生误码.大大减少了系统覆盖的范围。 4、干扰空间电波秩序
互调产物也是由发射机发出的射频能量信号，该信号与另一台发射机
再次互调，还会产生另一个互调产物。因而，治理由互调干扰引起空间电 波秩序紊乱是刻不容缓的。
三阶互调：
案例分析：
2001年6月27日，武汉空管中心 的两部二次雷达系统（地面雷达工作频 率1030 MHz，起载应答机工作频率 1090MHz）从23日起受到干扰，引起 整个武汉空管区域内飞机目标部分丢失 现象，最高丢失一天达70架次，导致机 场无法进行正常安排飞机架次，造成严 重后果。
危害性：
人们对互调干扰有错误的认识，认为干扰是对别的寻呼台干扰，其实 不然，互调干扰大概有以下几种危害。 1、对发射机的危害
浅谈移动通信系统中互调干扰的产生和排查
浅谈移动通信系统中互调干扰的产生和排查移动通信系统是当下日常生活和商业活动中必不可少的一部分。
然而，在使用移动通信系统的过程中，我们可能会遇到各种干扰问题，其中之一就是互调干扰。
下面就让我们来浅谈一下移动通信系统中互调干扰的产生和排查方法。
首先，我们来了解一下什么是互调干扰。
简单来说，互调干扰是指在频谱中出现的一种干扰信号，由多个无线电频率信号发生非线性变化而增加的。
这种干扰常常会出现在高频放大器或者功率放大器等设备中。
当信号处理过程中频率越高，互调干扰出现的可能性就越大。
通常来说，互调干扰的产生和调制信号之间的距离和设备本身的性能密切相关。
接下来，我们来看一下互调干扰的排查方法。
通常来说，排查互调干扰的方法分为以下几步：（1）确定互调产生的频率：首先，我们需要测量干扰频率和所需的调制信号频率。
通过这两个频率的测量，我们可以确定互调产生的频率。
（2）确定产生干扰的设备：在确定干扰产生的频率后，我们就需要找到具体产生干扰的设备。
可以使用频谱分析仪、频谱扫描仪等仪器来进行测量，以便快速确定干扰设备。
（3）确定产生干扰的组件：一旦确定了干扰设备，我们就需要进一步确定产生干扰的具体组件。
可以通过逐个排查整个系统的组件来逐渐缩小范围。
（4）解决干扰问题：在确定了互调干扰的来源后，我们可以通过更换或改进设备、更改信号传输方式或信道等方法来解决干扰问题。
总之，移动通信系统中互调干扰的产生和排查是一个较为复杂的过程，需要我们针对具体情况进行判断和分析。
通过科学的方法可以最大程度上减少互调干扰的发生，提高移动通信系统的使用效率和稳定性。
互调干扰的基本概念及分类
当电波传播方向与街道走向垂直
在横向路线上 修正因子Kac为负值，表示场强中值低于基准场强中值
27
2.3 电波传播特性的估算
– 街道走向修正因子Kaf/Kac
28
2.3 电波传播特性的估算
– 建筑物的穿透衰耗Lp
各个频段的电波穿透建筑物的能力不同 不同材料、结构和楼房层数，其吸收衰耗不同 室内传播衰耗：Lb=L0+Lp
35
2.3 电波传播特性 的估算
例2：若将例1中的地形改为郊区，正斜坡地形，且
θm=15mrad，其他条件不变，则传播衰耗中值为多少？
解：查图得Kmr=9dB，Ksp=4dB
根据地形可得KT=Kmr+Ksp，则传播衰耗中值为： LA=LT-Kmr-Ksp
=164.06-9-4 =151.06dB
36
2.3 电波传播特性的估算
MS天线有效 高度增益因子 Hm(hm,f)
16
2.3 电波传播特性 的估算
准平滑市区传播衰减中值
L市区=Lbs+Am(f,d)-Hb(hb,d)-Hm(hm,f) Hb(hb,d)、Hm(hm,f)为增益因子，计算衰减中值
时取减号 。
17
2.3 电波传播特性 的估算
30
2.3 电波传播特性的估算
– 植被衰耗
31
2.3 电波传播特性的估算
– 隧道中的传播衰耗
由于隧道壁的吸收及电波干涉而产生 隧道中，中等功率通信设备间的通信距离，在通
常情况下为200m左右，在理想条件下不超过 300m
当通信系统中的一方天线在隧道外时，通信距离还要 大大缩短
最全干扰解释-杂散-互调-阻塞
是指一个系统频段外的杂散辐射落入到另外一个系统的接收频段内造成的干扰。
互调干扰
网上定义：
互调干扰又分为发射机互调干扰和接收机互调干扰。
发射机互调干扰是指多部发射机信号落入另一部发射机，并在末级功放的非线性作用下相互调制，产生不需要的组合频率，对接收信号频率与这些组合频率相同的接收机括无源器件（主要是室分站，包括合路器，功分器，耦合器，天馈干扰）和RRU（即有源器件）干扰。
外部干扰
主要包括杂散干扰、互调干扰、阻塞干扰。
下面来分别介绍三种外部干扰：
杂散干扰
网上定义：
杂散干扰主要是由于接收机的灵敏度不高造成的。发射机输出信号通常为大功率信号，在产生大功率信号的过程中会在发射信号的频带之外产生较高的杂散。如果杂散落入某个系统接收频段内的幅度较高，则会导致接收系统的输入信噪比降低，通信质量恶化。
内部干扰和外部干扰的直观区别：
内部干扰（明天明显的异常，但整体都不好）：
外部干扰（突然有一个很大的异常信号）：
接收机互调干扰是指多个强信号同时进入接收机时，在接收机前端非线性电路作用下产生互调频率，互调频率落入接收机中频频带内造成的干扰；
简单理解：
是指为了节约费用，两个运营商的两个RRU通过合路器共用一条馈线，两个不同频率的信号f1和f2会产生谐波f3=2*f1-f2和谐波f4=2*f2-f1，f3和f4落入f1和f2的信道中，对f1和f2产生的干扰。
阻塞干扰
网上定义：
无线电设备接收微弱的有用信号时，受到接收频率两旁、高频回路带内强干扰信号的干扰，称为阻塞干扰。阻塞干扰轻则降低接收灵敏度，重则导致通信中断。
简单理解：
是由于天线隔离度不够而产生的干扰。比如移动的天线正对联通天线的背面发射信号，就会对联通的信号产生干扰。
互调干扰原理介绍及分析
一、互调干扰原理互调干扰是在多个载频的大功率信号条件下，由于部件本身非线性引起信号互调，如果互调产物落入接收频段，将会干扰正常通信。
分为有源互调与无源互调，无源互调〔PIM〕特性通常是接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。
通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料金属的接触；相同材料的接触外表不光滑；连接处不紧密；存在磁性物质；天馈老化；跳线接头氧化等。
有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰。
当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2〔绝对频率〕，产生的互调产物如下：三阶互调：2F1-F2，2F2-F1 互调产物带宽为600K五阶互调：3F1-2F2，3F2-2F1 互调产物带宽为1M七阶互调：4F1-3F2，4F2-3F1 互调产物带宽为1.4M九阶互调：5F1-4F2，5F2-4F1 互调产物带宽为1.8M其中阶数越低，互调产物分量约高，互调产物带宽为源信号带宽〔GSM为200K〕*阶数中国移动互调分量如下表所示：对于GSM900频段，对上行造成严重干扰的主要是五阶和七阶互调产物，对于1800频段，主要为七阶和九阶互调。
由于GSM900频段传输损耗小，且较低阶的互调产物就能落在上行频带内，故出现互调干扰几率要远大于1800频段。
二、互调干扰特点对网络产生影响互调干扰产物随信号源功率增大而明显增加，一般信号功率增加1dB，互调产物往往增加3dB。
互调干扰的典型特征是小区业务量较小时，此时因发射功率较低，互调产物电平低，上行干扰不明显；当小区业务量较大时，互调产物随发生功率升高而明显抬升，小区出现严重上行干扰，即表达出上行干扰带变化随小区业务量变化而随之改变的特征。
互调干扰的对抗措施
互调干扰（Intermodulation Interference，IMI）是指在非线性器件中，两个或多个不同频率的信号混合在一起产生新的频率分量的现象。
这些新的频率可能会落入接收机的工作频段内，导致干扰。
以下是几种对抗互调干扰的常见措施：
1. 滤波：使用带通滤波器或者陷波滤波器来抑制互调产物。
这种做法对于固定频率的互调产物效果较好。
2. 增加隔离度：通过物理隔离或者增加衰减器等方式，降低互调源与接收机之间的耦合程度，从而减少互调干扰。
3. 改善设备线性度：更换具有更好线性特性的设备，如功率放大器、混频器等，可以降低互调产物的生成。
4. 改变工作频率：如果可能的话，将发射机和接收机的工作频率调整到互调产物之外，也是一种有效的办法。
5. 合理规划频率分配：在无线通信系统的设计阶段，就应考虑互调干扰的问题，合理地规划频率分配，避免互调产物落在接收机的工作频段内。
6. 采用数字信号处理技术：现代的数字信号处理技术可以在
软件层面进行干扰抑制，例如采用自适应滤波器、多用户检测算法等。
以上就是一些常用的互调干扰对抗措施，需要根据具体的通信系统和场景来选择和实施对抗互调干扰的措施。
同时，在实际应用中，也需要综合考虑各种因素，并进行系统级的优化和调试，以达到最佳的干扰抑制效果。
互调干扰产生的原因
互调干扰产生的原因
互调干扰是指通信系统中产生的一种干扰，它的产生原因主要有以下几点：
1. 非线性器件的存在：在通信系统中，非线性器件如放大器、混频器等都会对信号进行非线性处理，产生各种非线性失真，从而导致信号间的相互干扰，即互调干扰。
2. 信号频率相近：在通信系统中，不同频率的信号会通过不同的频段进行传输，但是如果这些信号的频率相近，就会在共同的频段产生相互干扰。
这种干扰就是互调干扰。
3. 高功率信号的存在：在通信系统中，如果存在高功率的信号，它会对周围的信号产生非线性失真，从而产生互调干扰。
4. 非理想传输线的存在：在通信系统中，传输线的特性不可能完全理想，会产生各种失真，如反射、衰减、延迟等，这些失真也会导致信号间的干扰，即互调干扰。
5. 非理想天线的存在：在通信系统中，天线也存在各种非理想因素，如天线的方向性、增益、极化等，这些因素都会对信号产生影响，从而产生互调干扰。
以上是互调干扰产生的主要原因。
在实际应用中，为了避免互调干扰的产生，可以采取以下措施：
1. 采用低互调器件：在通信系统中，可以采用一些低互调的器件，如低互调放大器、低互调混频器等，来降低互调干扰的产生。
2. 避免信号频率相近：在通信系统设计中，应尽量避免信号频率相近，以减少互调干扰的产生。
3. 控制信号功率：在通信系统中，应尽量控制信号的功率，避免产生高功率信号对周围信号的干扰。
4. 优化传输线和天线：在通信系统中，应尽量优化传输线和天线的设计，选用合适的材料和结构，以减少传输线和天线的非理想因素对信号的影响。
互调干扰是通信系统中不可避免的问题，但是我们可以通过各种措施来降低互调干扰的产生，以保证通信系统的正常运行。
互调干扰产生的原因
互调干扰产生的原因互调干扰是无线通信中一种常见的干扰形式。
它通常发生在某些无线信号在接收端发生非线性变化时，会产生一些额外的频率分量，这些频率分量会与其他信号发生干扰，从而影响整个无线通信系统的性能。
互调干扰的产生有多种原因。
以下是一些最常见的原因：1. 非线性天线特性天线是无线通信系统中最重要的组成部分之一。
在某些情况下，天线可能会产生非线性响应特性。
这意味着，一些无线信号在被天线接收时，可能会在天线内部产生非线性变化。
这些变化可能会产生一些额外的频率分量，从而导致与其他信号的互调干扰。
2. 高发射功率如果无线设备的发射功率过高，它可能会产生一些额外的频率分量。
这是因为高功率信号通常会在无线信号路径中产生非线性变化。
这些变化可能会导致一些额外的频率分量出现，从而引起互调干扰。
3. 复杂信号交调复杂信号交调是指在无线通信系统中同时传输多个信号的情况。
在这种情况下，不同的信号可能会相互作用，产生高阶非线性效应。
这些效应可能会导致一些额外的频率分量出现，从而导致互调干扰。
4. 不同无线制式共存不同的无线制式通常会在不同的频带中工作。
当它们在同一个频带中共存时，它们可能会相互干扰，从而导致互调干扰。
这是因为不同的无线制式通常具有不同的频率分量和非线性特性，它们相互作用时可能会产生一些额外的频率分量，从而引起干扰。
综上所述，互调干扰是一种常见的无线通信干扰形式，它可能会对无线通信系统的性能产生负面影响。
为了避免互调干扰，无线通信系统应该尽可能使用低功率信号，并尽可能减少信号交调和不同无线制式的共存，从而最大限度地减少非线性效应产生的可能性。
浅谈调频广播互调干扰的产生及解决方法
浅谈调频广播互调干扰的产生及解决方法调频广播互调干扰是指在调频广播系统中，由于不同信号之间相互作用产生的干扰。
这种干扰常见于多台广播发射机的同时发射或者附近频点的广播发射机同时工作的情况下。
本文将结合理论分析和实际案例，从干扰产生的原因、特点和解决方法等方面进行深入探讨。
首先，调频广播互调干扰的产生主要原因有两个方面。
一是发射机之间存在非线性特性，例如功率放大器的非线性，从而导致输入信号的非线性失真。
二是个别广播发射机的频率或相位不稳定，从而导致该发射机的输出信号在频谱上存在频率或相位误差。
其次，调频广播互调干扰的特点主要体现在以下几个方面。
首先，互调干扰的幅度和频谱特性取决于输入信号的幅度和频率。
通常情况下，互调干扰的幅度与输入信号的幅度成正比。
其次，互调干扰产生的频率组合一般为输入信号频率的和与差。
例如，当两个输入信号的频率分别为f1和f2时，互调干扰的频率组合包括f1+f2和，f1-f2、另外，互调干扰的频率与输入信号的相位关系密切，可能导致干扰信号的频谱随时间变化。
为了解决调频广播互调干扰问题，可以采取以下几种方法。
首先，加强发射机的设计和制造，提高发射机的线性度和稳定性。
例如，通过采用高线性度的功率放大器和频率稳定度更高的振荡器等措施，减小非线性失真和频率相位误差。
其次，进行合理的频谱分配和功率控制。
通过合理分配不同广播发射机的频率或相位，避免频谱重叠和功率过大引起的互调干扰。
此外，可以通过引入频谱监测和工作状态监控等技术手段，实时监测广播发射机的频率和相位，及时发现并纠正异常情况。
最后，加强频谱管理和规范使用，避免不同发射机间频率和相位的冲突。
通过建立有效的频率协调机制和频率监测网络，保障调频广播系统的频谱资源得到合理利用。
总结起来，调频广播互调干扰是在调频广播系统中常见的问题，主要由发射机的非线性特性和频率不稳定性导致。
为了解决这一问题，需要加强发射机的设计和制造，并采取合理的频谱分配和功率控制措施。
互调干扰
无三阶互调的频道组
在一个移动通信系统在中，为了避免三阶互调干扰，在分配频率时， 应合理地选用频道组中的频率，使它们可能产生的互调干扰频率不会落入 该频道组中的任一工作频率。
1. 三阶互调干扰频率的表示方法 f x fi f j f k 或者 f x 2 fi f k 为了方便，常用频道序号Cx 表征频率，如图所示。
定义任意两个频道序号的差值
di, x Cx Ci
由此可得用频道序号差值表示的三阶互调关系式为
di , x d k , j
因此，判别某个无线小区所选择的频道组有无三阶互调干扰，只要判 别各频道序号的差值有无相同即可。 实际应用中，可以利用频道序号差值的阵列来判断频道组内是否存在三 阶互调干扰。 例1： 1 2 8 12 21 24 26 1 6 7 4 10 9 13 3 12 16 22 2 5 14 18
互调干扰
互调干扰是由传输信道中的非线性电路产生的。
当两个或多个不同频率的信号同时输入到非线性电 路时，由于非线性电路的倍频作用，会产生许多谐波 和组合频率分量，其中与所需信号频率相接近的组合 频率分量会顺利通过接收机而形成干扰，这种干扰称 为互调干扰。 假设有两个信号同时作用于非线性器件，即
u A cos At B cos Bt
11 19 20
23 24 25
练习： 某一移动通信系统，频率范围为163.200~163.475MHz，频道间隔25kHz， 若需5个频道，试求： （1）无三阶互调的频道组？ （2）能否组成既无三阶互调，又无邻频干扰的频道组？ 解： （1）无三阶互调的频道组 若将频率范围163.200~163.475MHz （包括起点和终点）以25kHz为间 隔，可划分为12个频道。用这12个频道可组成两组无三阶互调的频道组。 1 2 1 5 3 10 12 5 2
串扰的指标
串扰的指标
串扰是指噪声在数据传输过程中被引入到接收端的信号中，导致误差的发生并使其受到影响。
下面是一些与串扰相关的指标及其参考内容：
1. crosstalk（互调干扰）
- 参考内容：互调干扰发生在多个电缆、导线或信道之间，当
信号从一条导线或信道传输到另一条时，会产生对信号的干扰。
2. attenuation（衰减）
- 参考内容：在信号传输中，信号的强度会逐渐减弱，导致在
接收端接收到的信号较弱并容易受到干扰。
3. interference（电磁干扰）
- 参考内容：电磁干扰可能来自其他电子设备或周围环境，能
够引入到数据通信中并导致串扰发生。
4. noise（噪声）
- 参考内容：噪声是指在信号传输过程中被引入到信号中的额
外的信号源，它们与原始信号进行了混合并引起误差。
5. jitter（抖动）
- 参考内容：抖动是指在信号时序中确定摆动过程的不规则性和无规律性，可能导致信号失真和误差发生。
互调干扰
互调干扰是由于天馈系统非线性程度不好引起的一类特殊的网内干扰。
我们以二载波为例对其产生的机理进行说明，TRX1，TRX2合路进入天馈系统。
TRX1产生的信号我们用X1表示，TRX2产生的信号我们用X2表示。
如果天馈系统的系统函数是理性线性的，那么天馈发射出来的信号为X3＝K1*X1+K2*X2。
但实际的天馈系统都不是一个理想的线性系统，都会表现出一定的非线性，这时天馈发射出来的信号为X3＝（K1*X1+K2*X2）+（K1*X1+K2*X2 ）^2 +……+ （K1*X1+K2*X2 ）^N 可以看到这时X3中不只包括基站发射信号X1和X2，还包括其它的如X1*X2等分量。
我们知道在GSM网络中，X1＝cos(2*pi*f1+M1)，X2 ＝cos(2*pi*f2+M2)。
表现在频谱上为f1和f2两根谱线。
其非线性产物X1^2*X2和X1*X2^2通过三角函数积化和差公式展开后，表现在频谱上为2f1-f2和2f2-f1两根普线。
当2f1-f2这个非线性产物正好落在GSM接收带内890～915MHz时，如果其幅度比较大，就会对GSM接受带内信号产生干扰，我们称之为3阶互调干扰。
当然还有其它高阶互调干扰，其产生机理与3阶互调干扰是一样的。
从上面互调干扰产生机理可以看出，影响互调干扰信号大小的因素主要有两个：1 进入天馈系统的载波个数，载波数越多，互调产物就越多，互调干扰就越大。
2 每个载波进入天馈系统的功率，功率越大，互调产物的幅度就越大，互调干扰就越大。
一。
什么是互调干扰在同一个地点，有两台发射机以上，就可能产生互调干扰。
发射机A发出的射频信号f A 从空中再通过发射机B的天线，进入发射机B的功放级，与该机发射频率f B相互调制，产生出第三个频率f C。
反之，同时产生f D。
所以，在该处两台发射机发出四个频点的射频功率信号。
其中f C和f D是互调产物（见图一）。
另解：当两个或多个干扰信号同时加到接收机时，由于非线性的作用，这两个干扰的组合频率有时会恰好等于或接近有用信号频率而顺利通过接收机，其中三阶互调最严重。
互调干扰规律
互调干扰规律
互调干扰（Intermodulation Interference，简称IMI）是无线通信中一种常见的干扰现象，它是由于两个或多个信号之间的非线性相互作用导致的。
在频谱分析中，互调干扰会在不同频率的信号之间产生新的谐波或互调分量，这些分量可能会落在其他频率信号的带宽范围内，从而对通信系统的性能产生负面影响。
互调干扰规律主要包括以下几个方面：
1. 互调干扰的强度与信号的功率成正比。
互调干扰是由于信号的非线性特性引起的，因此信号的功率越大，互调干扰的强度也会越大。
2. 互调干扰的频率与信号之间的距离成正比。
互调干扰主要是由于信号之间的非线性相互作用引起的，频率在某个范围内接近的信号之间产生的互调干扰更为严重。
3. 互调干扰的级数会影响干扰的频率位置。
互调干扰的级数指的是参与相互作用的信号的个数。
当互调干扰的级数增加时，新产生的谐波或互调分量的频率位置会发生变化，并可能与其他信号的带宽范围重叠，导致更严重的互调干扰。
4. 互调干扰的频率间隔会影响干扰的强度。
频率间隔指的是参与相互作用的信号之间的频率差。
频率间隔越小，互调干扰的强度越大。
根据以上规律，通信系统设计中需要合理选择信号的功率、频
率以及相互之间的距离和间隔，以减少互调干扰的影响，提高系统的性能和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢互调干扰
基站互调信号的产生和对GSM网络质量的影响，必须在处理网络规划和网络优化中关注。
在自然界中，当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率）：
Fn=mf1+nf2 和 Fn=mf1-nf2
最常见是三阶、五阶互调分量，因为在各阶互调分量中，三阶、五阶互调产物的幅度较高。
以三阶互调为例：
2f1-f2和2f2-f1的两种频谱分量距离本身信号最近，它们最有可能对系统产生干扰，频谱分布如图所示：
图1 互调信号频谱分布图
新增信号的幅度取决于器件的非线性程度或者微波传输不连续性，衡量的指标为三阶互调指标IM3。
IM3定义：该指标定义为输入两个一定电平的等幅信号，由于系统的非线性而产生的三阶互调产物与输入信号的差值。
一般情况下器件三阶互调指标满足要求，在频率规划时，不考虑三阶互调的频点，但对于所使用双频网（共天馈时）或使用频带特别宽的情况，下行产生的三阶互调会影响上行的接收，在排查干扰问题时重点考虑。
天线作为无源器件和微波信号传输器件，产生互调的可能有以下几个方面：
➢天线输入接头的清洁程度，机械性损伤，或者多次拆装造成内部的镀银层损坏和遗留在接头内的金属屑；
➢天线接头安装不紧密或密封不良；
➢密封在保护罩内部天线阵子被腐蚀；
➢天线输入接头到天线阵子的馈电部分被腐蚀。
互调产物干扰接收必须满足两个基本条件：
➢互调产物落入接收带内。
➢互调产物必须达到一定的电平，按照同频干扰和基站灵敏度－110dBm要求，天线端口互调产物的最大信号电平必须满足：－110dBm-9dB(同频干扰抑制因子)＋
6dB(60m馈线损耗)＝－113dBm。
对于第一个条件，以M900 两个发射信号互调产物落入接收带内为例：
在对某基站第二小区拨测中，发现很明显的噪音，这个小区中的频点依次为109、87、18、96。
将计算96和18频点的下行绝对频点：
F1 (18) =935MHz+0.2MHz*18=938.6MHz
F2（96）=935MHz+0.2MHz*96=954.2MHz
图2 3阶和5阶互调信号分布
两者的三阶互调产物信号频率为：2F1-F2=923MHz
两者的五阶互调产物信号频率为：3F1-2F2=907.4MHz
五阶互调产物都已经落入M900 的上行频带内，对应上行信号频点为
F3=(907.4-890)/0.2=87，而87频点正好是本小区使用的频点，就可能产生干扰。
对于第二个条件，仍然以这个小区为例。
该小区采用双CDU配置，TRX输出功率40W，假设馈线损耗为6dB时，输入到天线输入端口的功率为35dBm左右，不考虑其他，仅仅按照天线互调IM3＝－150dB的要求来衡量，天线端口的互调产物可粗略的估计为：35dBm-150dB＝－115dBm<-113dBm，将不会因互调而产生干扰。
但是，如果互调指标恶化20dB，则天线口的互调产物为－95dBm，该信号通过CDU后的输入电平为－90dBm左右，形成等级为2的干扰带（干扰带门限为缺省值时）。
对于目前中国移动（1～94号频点）和中国联通（96～124）的频段化分，通过计算没
有三阶互调的可能，但会有5阶和7阶互调概率。
附件为计算结论，供参考。
参见附件一：中国移动5阶7阶互调干扰计算
而对于国外运营商频段划分复杂，如（低频段1～20，高频段87～124），就要考虑三阶互调的因素，在频率计划时要考虑到这一点。
