红外线自动干手器电路设计

合集下载

红外线自动干手器毕业设计论文

红外线自动干手器毕业设计论文

红外线自动干手器毕业设计论文编号****信息职业技术学院毕业论文题目红外线自动干手器电路设计学生姓名******学号*******院系电子工程学院专业应用电子技术班级*****指导教师******顾问教师二〇一四年六月摘要摘要随着社会经济的发展,人们的生活水平不断提高,相应着交叉感染的疾病也在不断地发生,以往人们洗完手进行干手都是利用毛巾擦干手上的水分,这样就造成了交叉感染的后果。

这就引起了我们对人们日常生活中对洗完手,要进行干手的细节的关注。

所以人们设计了干手器。

本设计主要是采用了反射式红外传感器,利用了红外线实现对干手器开关的自动控制,红外线自动干手器的控制由红外发射(SE303)、红外接收(PH302)与电压放大(LM741)、音频译码(LM567)、延时电路(555单稳态电路)、驱动电路(继电器)几部分组成。

本设计符合要求,能实现利用红外线来控制干手器进行工作。

以至于满足人们日常生活中避免交叉感染的要求。

关键词:红外线 LM567译码电路 555电路继电器AbstractAbstractWith the development of society and economy, people's living standard continues to improve, the corresponding cross infection diseases are constantly taking place, people used to wash your hands are dry hands are hand use towel dry water, thus causing cross infection of the consequences. This leads us to the daily life of the people of hand washing to dry hands, attention to detail. So people designed hand dryer. This design is mainly a reflection type infrared sensor, the infrared ray to realize the automatic control of hand switch, infrared automatic control device of hand by the infrared emission (SE303), infrared (PH302) and voltage amplification (LM741), audio decoding (LM567), time delay and driving circuit (relay) parts composition. The design meets the requirements, can realize the infrared control device for drying hands to work. That meet to avoid cross infection in the people daily life requirements.keywords: Infrared LM567decoding circuit 555ciruit magtic valve目录摘要.............................................................. ABSTRACT ............................................................ 第一章绪论.. 01.1课题研究背景 01.2主要研究内容 0第二章方案设计 (1)2.1功能及技术指标 (1)2.2方案设计的组成框图 (1)第三章原理设计 (3)3.1红外线发射电路的设计 (3)3.2红外线接收与电压放大电路的设计 (6)3.3音频译码电路的设计 (8)3.4延时与驱动电路的设计 (10)3.5电源电路的设计 (11)3.6总体电路的设计 (13)第四章电路调试 (14)4.1红外线发射电路的调试 (14)4.2红外线接受与电压放大电路的调试 (14)4.3音频译码电路的调试 (14)4.4延时与驱动电路的调试 (14)4.5电源电路的调试 (14)4.6总体电路的调试 (14)第五章总结与展望 (17)5.1总结 (17)5.2展望 (17)致谢 (19)参考文献 (21)附录1 整机电路原理图 (23)附录2 元件清单 (26)第一章绪论1.1课题研究背景随着电子技术的发展,当前电子产品的设计正朝着速度快、容量大、体积小、重量轻的方向发展。

自制红外线感应自动洗手器电路

自制红外线感应自动洗手器电路

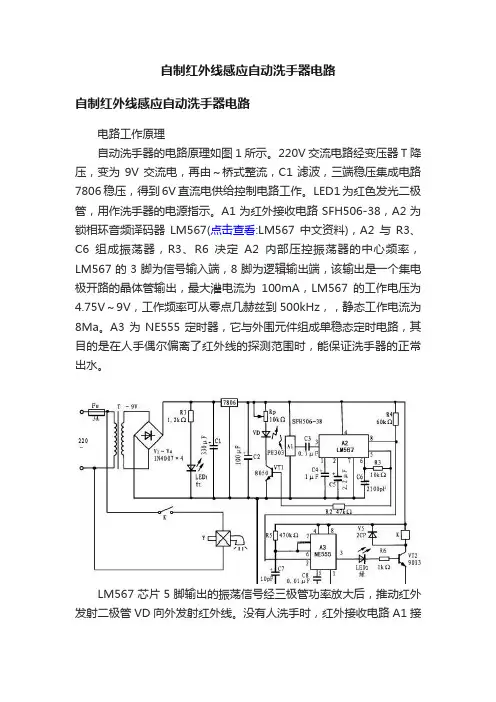

自制红外线感应自动洗手器电路自制红外线感应自动洗手器电路电路工作原理自动洗手器的电路原理如图1所示。

220V交流电路经变压器T降压,变为9V交流电,再由~桥式整流,C1滤波,三端稳压集成电路7806稳压,得到6V直流电供给控制电路工作。

LED1为红色发光二极管,用作洗手器的电源指示。

A1为红外接收电路SFH506-38,A2为锁相环音频译码器LM567(点击查看:LM567中文资料),A2与R3、C6组成振荡器,R3、R6决定A2内部压控振荡器的中心频率,LM567的3脚为信号输入端,8脚为逻辑输出端,该输出是一个集电极开路的晶体管输出,最大灌电流为100mA,LM567的工作电压为4.75V~9V,工作频率可从零点几赫兹到500kHz,,静态工作电流为8Ma。

A3为NE555定时器,它与外围元件组成单稳态定时电路,其目的是在人手偶尔偏离了红外线的探测范围时,能保证洗手器的正常出水。

LM567芯片5脚输出的振荡信号经三极管功率放大后,推动红外发射二极管VD向外发射红外线。

没有人洗手时,红外接收电路A1接收不到VD向外发射的红外线,A2的3脚无信号输入,8脚为高电平,A3的3脚为低电平,三极管截止,继电器K断电处于释放状态,电磁阀Y不动作,洗手器无自来水放出。

当人手放到洗手器下时,A1接收到人手反射的红外线并经A1放大后,输入到A2的3脚,由A3内部处理后使A3的8脚输出低电平,从而使A3的低触发端2脚变为低电位,导致A3的3脚输出高电平,三极管导通,继电器K吸合,使其常开触点闭合,接通电磁阀Y的220V交流电源,Y开始动作,使洗手器放出自来水,供人们洗涤之用,同时发光二极管LED2发出绿光,指示洗手器正工作于放水状态。

洗涤完毕,人手离开洗手器后,A3延时几秒钟后复位,使洗手器停止放水。

图1中,变压器T采用220V/9V、5V小型交流变压器,VD为PH303红外发射二极管,为8050三极管,为9013三极管,K采用JRX-13F、6V小型直流继电器,Y采用市售的220V交流电磁阀,其余元件型号与数据见图1中所标参数。

红外线自动洗手器电路的设计

红外线自动洗手器电路的设计

课程设计任务书
(指导教师填写)
课程设计名称生物医学传感器学生姓名专业班级
设计题目红外线自动洗手器电路的设计
一、课程设计目的
1、掌握生物医学传感器的应用
2、熟悉传感器的一般结构,掌握简单传感器电路的设计方法
3、通过设计,掌握红外线检测电路的设计方法,熟悉红外光电传感器的原理和特性
二、设计内容、技术条件和要求
设计内容:
采用红外光电传感器作感光元件,设计一个自动洗手器电路。

当手置于洗手器下方时,由于手对红外线的反射作用,红外光电传感器将接收到的红外线变成电信号,水龙头自动出水。

一段时间(此时间可调,以适合不同场合的应用)后,水龙头自动关闭。

即“伸手水自来”。

设计要求:
1、了解所选用的红外光电传感器的性能参数;
2、电脑仿真软件设计并绘出电路图
3、系统仿真、调试
4、整理设计资料,提交设计报告
三、时间进度安排
⑴查阅并整理相关资料(2天)
⑵设计电路、仿真、调试(5天)
⑶撰写课程设计报告(2天)
⑷答辩(1天)
四、主要参考文献
《医用传感器》(第二版)陈安宇科学出版社
《现代生物医学传感技术》王平叶学松浙江大学出版社
《传感器及其应用实例》何希才薛永毅机械工业出版社
《传感器原理及应用》王雪文北京航天航空大学出版社
《模拟电子技术基础》童诗白高等教育出版社
《数字电子技术基础》阎石高等教育出版社
指导教师签字:2011 年 6 月 6 日。

红外自动洗手器课程设计报告

红外自动洗手器课程设计报告

课程设计报告班级:学号:姓名:指导教师:题目:自动洗手器的设计设计人:摘要关键字:红外线自动洗手器 lm567 整流稳压电路红外发射红外接收 555单稳延时电路正文•设计任务:•1、设计一个用于控制水龙头自动出水的装置;•2、当有人洗手时,装置能自动出水,若手稍微偏离水龙头时(偏离时间1S以内),水龙头也能自动出水;•3、工作电源为交流220V;•4、灵敏度可调;设计方案:1.系统总框图如下2.各功能模块设计(1)整流稳压电路模块该模块电路原理图如图(1)所示,电源为220V市电经过变压器变压后的10V交流电压,经过D1-D4,4个1N4007组成的整流桥整流后,由电容C1滤波,图中LED1为红色发光二极管,通过R1限流作为电源部分的指示电路。

三端整流集成芯片7805将经过整流滤波的电压转变为稳定的5V直流电供后面电路使用。

电解电容C2用于滤波作用和改善7805负载特性。

图中电容C1的取值由下估算而得整流滤波后的电压+V约为12V,经过估计,后部分电路总电流最大时不超过0.2A,由此估计电路等效负载R=12/0.2=60欧,由公式RC=(3~5)T/2,带入计算得C1约为830uF,故其电容值可取1000uF,另外由于性价比的考虑,四个整流二极管都取1N4007。

图(1)整流稳压模块电路原理图(2)红外线发射接收及其控制电路如图(2)所示,为电路的红外发射部分发射管通过RW1和R2限流,三极管VT1的基极通过R8限流接LM567的5管脚,LM567,R9,RW2,C8组成振荡器,R9,RW2,C8决定LM567 内部压控振荡器的中心频率,震荡频率由公式f=1/(1.1*(R9+RW2)*C8)可算得,设计时经计算得:当C8取103时(0.01uF),要使震荡频率在5-8KHZ范围可调则电阻应取9-18千欧。

为适当降低灵敏度,我将R9设为5.1K,RW2设为5K,以减小无人时干扰物体对红外线的反射。

课程设计--简易自动干手电路

课程设计--简易自动干手电路

摘要近些年来,随着科学的发展,酒店、车站、网络会所等越来越多的公共场所的洗手间装有自动洗手器和自动干手器,给人们带来了很大的方便。

其中,自动干手器是采用一种红外线控制的电子开关,当有人手伸过来时,手对红外线的反射作用,使红外线开关将电热吹风机自动打开,一段时间后,吹风机自动关闭。

自动干手电路是由红外线发射电路,红外线接收电路,时间延迟电路,自动干手器开关电路和电源电路五部分构成,合成后形成自动干手器。

当时间延迟电路输出低电平时,继电器两端电压均为低电平,继电器不工作,开关断开,吹风机不吹出热风;当输出高电平,继电器有电压驱动,开关吸合,电磁阀通电,吹风机吹出热风,同时在继电器两端并联一个二极管实现保护。

关键词红外线发射器红外线接收放大器自动干手器开关控制器时间延迟电路电源电路目录第一章方案论证 (3)第二章工作方案设计 (4)第一节总体设计 (4)第二节主要单元电路设计 (5)(一)红外线发射电路 (5)(二)红外接收电路 (6)(三)时间延迟电路 (7)(四) 吹风机开关电路 (8)(五)电源电路.................... (9)第三章芯片简介 (9)第一节 NE555 (9)第二节 CD4069 (12)总结与体会 (13)参考文献 (14)附录一元件清单 (15)附录二工作原理图 (17)第一章方案论证自动干手器是一种高档卫生洁具,广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。

其工作原理只是采用一种红外线控制的电子开关,当有人手伸过来时,红外线开关将电热吹风机自动打开,人离开时又自动将吹风机关闭。

成品的自动干手器将红外线控制开关和电热吹风机制作为一体,根据这个基本原理,用一只普通的电热吹风机,加装一个红外控制开关,就可组成一个自动千手器,其效果与成品自动干手器是一样的。

经过查资料得知,以下两个方案。

方案一:红外线自动干手器电路由红外线发射器、红外线接收放大器和开关控制器组成。

红外干手器制作-PPT文档资料

红外干手器制作-PPT文档资料
(5)555单稳态触发器。延时驱动电路采用 555时基电路构成的单稳态触发器。
hzvtc
三、元器件说明 1、NE555 管脚排列如下图,底座用14脚代替。
机电工程分院
hzvtc
2、4069芯片 管脚图及内部结构图
机电工程分院
hzvtc
机电工程分院
3、红外线发射和接收对管
常用的红外发光二极管(如SE303白色与 PH303),其外形和发光二极管LED相似,发出 红外光(近红外线约0.93μm )。管压降约1.4V , 工作电流一般小于20mA。为了适应不同的工作电 压,回路中常串有限流电阻。 发射红外线去控制相应的受控装置时,其控制的 距离与发射功率成正比。
8 4 R3 73
R2 IC1 2 6 15
VD1
C1
C2
R11
R4
VD4
+ C3 R5
1
14
2 13
4069
R6
3 4
12 11
R7 5 10
VD2
6
9
7
8
+ C7 R9 R10C4 Nhomakorabea84
2
R8
IC2 6
3
E
7
15
+ C5
VD3 C6
hzvtc
3. 主要单元电路 1)555多谐振荡电路
机电工程分院
hzvtc
机电工程分院
(2)红外检测电路 。采用脉冲式主动红外 线检测电路,由红外发射二极管VDl和红外接 收二极管VD2等组成。
(3)反相器构成的施密特触发器。为保证单 稳态触发器可靠触发,必须对电压放大器输 出的信号进行整形。
(4)微分电路。C4和R9组成微分电路,其 作用是将整形电路输出的方波信号微分为触 发脉冲去触发单稳态触发器。

洗手间烘手器电路

洗手间烘手器电路

洗手间烘手器电路
 现在烘手器的使用已相当普遍.其维修量也随之增多。

尽管其电路工作原理与结构大同小异.但由于厂家很少提供电路图纸.故使烘手器的故障维修颇费周折。

本文以较为典型的西帝牌SBS-200型烘手器控制电路为例介绍其工作原理.以供维修人员参考。

 烘手器是通过红外线发射和红外线接收两大环节完成烘干任务的。

控制电路如附图所示。

 烘手器红外线发射电路的核心器件是双极型时基电路KA555.该芯片内部电路主要由两个高精度电压比较器、一个RS触发器和一个由VT构成的电子开关组成。

它与外围电阻器R1、R2和电容器C5、C6构成一个多谐振荡器。

 KA555⑥脚为阈值输入端,②脚为触发输入端。

⑥脚和②脚直接连接在
C5正极端;⑦脚为电容器C5放电端口,其内部与电子开关连接。

电路利用电源通过R1、R2向C5充电.以及C5经过R2和VT放电.建立自激振荡。

⑤脚的作用是用来从外部设定电压比较器的参考电压(本电路未使用.而是通过消除干扰电容C6接地)。

可见R1、R2和C5是决定振荡频率的定时元件。

红外线自动干手器电路设计

红外线自动干手器电路设计

摘要摘要自动干手机是一种高档卫生洁具,广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。

其工作原理是采用一种红外线控制的电子开关,当有人手伸过来时,红外线开关将电热吹风机自动打开,人离开时又自动将吹风机关闭。

自动干手电路是由红外线发射电路,红外线接收电路,时间延迟电路,吹风机开关电路和电源电路五部分构成的。

在红外线发射电路中,输出电路端Q产生脉冲信号来控制红外线发光二极管起保护红外发光二极管的作用。

发射光脉冲,二极管D1在时间延迟和吹风机开关电路中,当输出端Q输出低电平时,三极管截止,无电流通过。

继电器与三极管集电极相连,当有电流驱动时,开关吸合,电磁阀通电,电路闭合,吹风机吹出热风;当无电流驱动时,开关断开,电磁阀不通电,电路断开,吹风机不吹出热风。

同时在继电器两端并联一个二极管实现保护,在作为显示电路,显示吹风机是否启动。

电路中加入发光二极管D3关键字: 红外线发射电路红外线接收放大电路吹风机开关控制电路时间延迟电路电源电路ABSTRACTABSTRACTAutomatic dry cell phone is a kind of high-grade sanitary ware, widely used in hotels, airport station, sports stadiums and other public places of the bathroom. The working principle of adopting a infrared control of electronic switch, when a hand stretch to come over, infrared switch will electric blower automatically open, the man left and automatic will blower closed.Automatic circuit is dry hands by infrared emission circuit, infrared receiver circuits, time delay circuit, hair dryer switch circuit and power circuit composed of five parts.In the infrared emission circuit, the output power LuDuan Q produce the pulse signal to control the infrared emitting diode launch a light pulse, diode D1 infrared leds on protection of the role.In the time delay and hair dryer switch circuit, when the output low electricity output Q at ordinary times, the transistor, no current through the. Relay and triode connected to the collector, when a current drivers, switch suck close, electromagnetic valve electricity, closed circuit, blower, the hot air; When no current drivers, switch, solenoid valves no electricity, circuit disconnect, hair dryer don't blow hot air out. At the same time in the relay ends a diode in parallel to realize protection, in a circuit to join leds D3 as show circuit, show hair dryer is activeKey word: infrared emission circuit Infrared receiver amplifier circuit Hair dryer switch control circuits Time delay circuit Power supplycircuit目录i目录第一章绪论 (1)1.1 引言 (1)1.2 国内外发展方向及现状 (1)第二章方案设计 (3)2.1 方案论证 (3)2.1.1 干手器的构成及传感器控制 (3)2.1.2工作原理 (3)2.2.3 工作方案设计 (4)第三章原理设计 (7)3.1 主要单元电路设计 (7)3.1.1 红外线发射电路 (7)3.1.2 红外接收电路 (10)3.1.3 时间延迟电路 (13)3.1.4 电源电路 (15)3.1.5 整体电路实现 (19)3.2 电路工作原理 (20)第四章电路仿真及Multisim软件介绍 (21)4.1 Multisim 2001 程序概论 (21)4.1.1简介 (21)4.1.2功能及特色 (21)4.2 multiSIM 2001仿真电路创建 (22)4.2.1 电路创建 (22)4.2.2 原理图创建与绘制 (23)4.3 设置元器件参数及仿真要求 (27)4.3.1 元器件参数设置参考附件-元件清单 (27)4.3.2 仿真要求 (27)4.3.3 仿真实现 (27)ii 目录第五章 PCB板设计及protel介绍 (31)5.1 印刷电路板(PCB)简介 (31)5.1.1 PCB简介 (31)5.1.2Protel DXP简介 (32)5.2 Protel DXP原理图的设计 (33)5.2.1 印制电路板设计的一般步骤 (33)5.2.2启动Protel DXP原理图编辑器 (34)5.2.3装载元器件库及放置元器件 (35)5.2.4元器件的位置调整和布线 (37)5.2.5元器件属性设置及原理图编译 (38)5.3 Protel DXP电路板的设计 (39)5.3.1 PCB的层 (39)5.3.2 利用向导创建PCB (40)5.3.3 PCB板布局 (41)5.3.4 PCB板布线 (42)第六章总结与体会 (43)致谢 (45)参考文献 (47)附录一元件清单 (49)第一章绪论1第一章绪论1.1 引言随着电子技术的发展,当前数字系统的设计正朝着速度快、容量大、体积重量轻的方向发展。

自动干手器电路的设计论文

自动干手器电路的设计论文

自动干手器电路的设计摘要:自动干手器是一种高档的卫生洁具,可以取代毛巾、纸巾,对手进行干燥。

具有节能、环保、人性化的优点,被广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。

现在市场上购买的自动干手器的控制电路大多使用555时基电路和数字集成电路。

由于分立元件较多,电磁干扰较强,工作不稳定,人性化方面不够完善。

电路采用52单片机进行控制,克服了以上缺点。

用52单片机和红外感应设计的干手器具有能够自动感应人手的靠近和离开,通过硬件设计增减每次工作时间,用数码管显示干手器设定的工作时间和倒计时时间,用开关选择输出冷风或热风,以满足不同温度天气的使用。

电路在方案上有设计的可行性,也具有一定的市场前景。

对自己而言,该课题的研究可以把大学所学的专业知识应用到实际的电路设计中去,使自己的专业知识得到进一步的巩固。

关键词:单片机;红外感应;干手器Infra-red automatic hand dryer of designAbstract:Automatic hand dryer is a high-end sanitary ware, which can replace the towels, paper towels, opponents of the drying. Energy saving, environmental protection, human, it is widely used in hotels, airport stations, sports stadiums and other public places toilets. Now on the market to buy the automatic hand dryers are mostly used to control circuit 555 circuit and digital integrated circuits. As a result of resistors, capacitors and other discrete components more. Strong electromagnetic interference. Job insecurity, human aspects is inadequate. The design uses a microcontroller to control circuit 52, to overcome the above disadvantages. 52 microcontroller and infrared sensors with the design of dry hands with the ability to automatically sense and manpower into his leave, working through the hardware can add and subtract each time) digital display can be used to set the time for dry hands and work in the dryer The work is displayed when the countdown time, select the output selector switch can use cold or hot, the weather at different temperatures wereThis design in the scheme design of feasibility, also has certain market prospect. For myself, this topic research can put a college major knowledge applied to practical circuit design, make myself of the professional knowledge to further consolidate.Keywords: MCU; Infrared sensing; Airing implement目录第1章绪论51.1 课题背景51.2 课题研究的目的和意义51.3 课题研究容51.4工作原理错误!未定义书签。

红外线干手器.

红外线干手器.

大连民族学院信息与通信工程学院课程设计报告书设计题目:红外线干手器专业班级:通信114学生姓名:白航学号:2011136401指导教师:石立新起止日期:2013.6.17-6.29目录第一章设计任务和要求 (2)第二章方案论证 (4)2.1 方案论证 (4)2.1.1 红外线干手器的构成及自动控制 (4)2.1.2 电路工作原理 (5)2.2 工作方案设计 (5)第三章原理设计 (8)3.1 红外线发射电路 (8)3.2 红外接收电路 (10)3.3 时间延迟电路 (12)3.4 电源电路 (15)第四章实际电路的调试 (16)第五章总结与体会 (17)第一章设计任务和要求红外线干手器是一种广泛应用于宾馆、机场等公共场所洗手间的卫生洁具。

本课程设计的任务是设计一种以红外线自动控制的干手器。

当人们需要干手时,人们把手靠近干手机时,自动干手机会自动打开加热装置和吹风装置,一段时间后会自动停止,并可以调节加热和吹风的时间。

其工作原理是采用了反射式红外传感器,这种传感器的发射与接收是一体化的。

当人手伸进开关时,红外线传感器将电热吹风机自动打开,人手离开开关时传感器又自动将吹风机关闭。

设计要求当人手伸进传感器时,吹风机能动作,产生热风,实现自动干手功能,使之具有灵敏度高、抗干扰能力强,使用寿命长,发出光均匀稳定、安装方便等特点。

第二章方案论证2.1 方案论证2.1.1 红外线干手器的构成及自动控制干手器采用了反射式红外传感器。

红外线的发射和接收一般使用红外发光二极管和红外接收管来完成。

当有物体靠近时,一部份红外光被发射到接收管。

反射式红外传感器(如图所示)。

图2-1 反射式红外传感器反射式光电传感器可以用来检测地面明暗和颜色的变化,也可以探测有无接近的物体。

我所设计的红外线干手器就运用了这个特点。

光谱范围,灵敏度,抗干扰能力,输出特性等都是反射式光电传感器的重要参数。

这种光电传感器的基本原理是,当人或有物体接近时,遮挡了红外光,光敏元件接收到光信号,从而进行光电转换,开关作用,使吹风机打开。

自动烘手器毕业设计

自动烘手器毕业设计

摘要本设计从现代化计算机控制技术入手,利用单片机的强大智能功能,通过完整的软件与硬件的结合,模拟了自动烘手器控制系统。

本作品是由红外感应模块、单片机模块和数码管显示模块三部分组成,采用一体化反射型光电探测器RPR220作为感应,并将此信号引入单片机,通过单片机控制从而触发继电器,启动烘手器,由DS18B20来测量环境的温度,来控制单片机,吹出的是热风还是冷风。

本报告详细阐述了此项目的基本设计思路和原理,以及在整个制作过程中出现的问题,作品的调试和改变,并相应附有必要的原理图和模块电路。

整个工作过程的控制思想有软件编程来实现,从而完成对整个工作过程的控制。

通过系统模拟实验与下载调试表明:该系统设计合理,自动化程度高,实验过程时间短,工作稳定可靠,基本满足了设计的相关要求。

关键词:单片机;温度传感器;驱动芯片;红外感应;AbstractThis design from the computer control technology of modernization of the microcontroller powerful intelligent function, through fully the combination of hardware and software, simulates the automatic hand dryer control system.This work is by infrared sensor modules, a single chip microcomputer module and digital tube display module three components, adopts integration reflective photodetector RPR220 as induction, and the signal into a single-chip microcomputer, through the single-chip microcomputer control relay, which triggers start-up hand dryer, by DS18B20 to measure the environmental temperature, to control the microcontroller, blow out is hot or cold. This report explains in detail the objective basic design method and principle, and the entire production process to the problems, and works of debugging and change, and corresponding with the necessary principle chart and module circuit. The whole process control thought have software programming realize, thus completing the whole process control. Through the system simulation and download debugging shows that the system design is reasonable, a high degree of automation, experimental process time is short, stable and reliable, basic to satisfy the design requirements.Keywords: SCM, Temperature sensors; Drive chip; Inductive;目录1系统总体设计 (1)1.1引言 (1)1.2系统的硬件选择及功能设计 (1)2 硬件电路的设计 (3)2.1控制电路硬件简述 (3)2.2单片机的简介 (3)2.3电机驱动电路 (8)2.4温度传感器控制电路 (10)2.5感应模块 (18)2.6检测放大电路 (19)2.7显示电路和继电器电路 (21)2.8电源电路 (24)3系统软件设计 (25)3.1温度传感器的读写控制程序 (25)3.2人体检测程序 (28)3.3显示函数 (29)3.4延时函数 (30)3.5软件抗干扰技术 (30)3.6“看门狗”技术 (32)3.7可编程逻辑器件 (33)3.8本章小结 (34)4 系统模拟仿真 (35)4.1功能测试 (35)4.2测试数据、测试结果分析及结论 (35)4.3结论 (35)参考文献 (36)附录 (37)1电路图 (37)2流程图 (38)2.1 整体程序流程图: (38)2.2 人体检测控制流程图 (39)2.3 温度传感器流程 (40)3.设计整体程序代码: (41)致谢 (46)1系统总体设计1.1 引言自动干手器是一种高档卫生洁具,广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。

课程设计--红外自动洗手器

课程设计--红外自动洗手器
LM358的封装形式有塑封8引线双列直插式和贴片式。
特性(Features):
内部频率补偿
直流电压增益高(约100dB)
单位增益频带宽(约1MHz)
电源电压范围宽:单电源(3—30V);双电源(±1.5一±15V)
低功耗电流,适合于电池供电
低输入偏流
低输入失调电压和失调电流
共模输入电压范围宽,包括接地
方向错;
5、有反射时,测试4点是否有信号波形,且信号频率和1点的信号频率相同,若无可能红外接收管坏或方向错;
6、有反射时,测试5点是否有信号波形,若无可能LM358及其周边电路有问题;
7、有反射时,测试6点是否有信号波形,若无可能C3及其铜膜导线有问题;
8、有反射时,7点应为低电平,否则LM567及其周边电路有问题;
1、设计任务:
(1)设计一个用于控制水龙头自动出水的装置;
(2)当有人洗手时,装置能自动出水,若手稍微偏离水龙头时(偏离时间2S以内),水龙头也能自动出水;
(3)工作电源为交流220V;
(4)灵敏度可调;
2、设计方案:
2.1根据设计要求,其可分为四部分:
第一部分:电源,电源有变压器,桥式整流器,稳压器,滤波电容组成;
课程设计
(自动洗手器)
姓 名:
学 号:
系 别:
专 业:
年 级:
指导教师:
年月日
摘要:由LM567组成的利用红外发射接收实现自动控制洗手器电路设计简单、使用方便。只要人手在洗手器下,洗手器即能放出水来供使用者使用。
关键词:红外发射、接收管,LM567,红外线自动洗手器,整流稳压电路,555单稳延时电路
分析:当人手伸至红外线控制范围内时,由于人手的反射,使红外接收管收到红外发射管发出的红外线信号,该信号通过LM567的3脚输入,经LM567的选频,从8脚输出低电平输入到NE555,使得NE555的3脚输出一个高电平,从而是三极管工作在饱和导通状态,所以继电器线圈会吸合。而且,NE555为定时电路,延时约两秒,故两秒后,继电器线圈又释放,指示灯灭。

红外线自动干手器课程设计

红外线自动干手器课程设计

实用文档综述自动干手机具有风量大、噪音小、灵敏度高、使用方便、迅速和安生等的性能特点,在当今,它是一个先进和理想的卫生清洁器具和设备。

广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间[1]。

当您洗手后,将双手伸在自动干手机的出风口下,自动干手机会自动送出舒适的暖风,迅速使您的双手去湿变干,而当您把手一离开自动干手机风口时它又自动停风关机,因而真正达到防止疾病交叉感染的要求。

其工作原理只是采用一种红外线控制的电子开关,当有人手伸过来时,红外线开关将电热吹风机自动打开,人离开时又自动将吹风机关闭。

成品的自动干手器将红外线控制开关和电热吹风机制作为一体,根据这个基本原理,用一只普通的电热吹风机,加装一个红外控制开关,就可组成一个自动千手器,其效果与成品自动干手机是一样的。

在手置于干手器下部时,由于手对红外线的反射作用,接收电路中的光敏二极管将接收到的红外线变成电信号,经选频放大器,其输出信号经放大、整形、滤波变成直流信号进人比较器。

比较器的门限电压设置较高,其目的是提高电路的抗干扰能力。

当比较器的输人电平超过门限电压时,其输出变为低电平,触发555定时器开始定时,同时该定时器的3脚变为高电平,继电器触点吸合,接通电阻丝和风机。

继电器进入暂稳态,当设定的延时时间结束后定时器的3脚变成低电平,继电器触电放开,切断电阻丝和风机,工作结束[2]。

1方案设计与分析1.1方案设计一本设计方案的红外线发射部分由光敏二极管,555定时器构成的多谐振荡器与红外线发射管组成,实现对由从多谐振荡器获得的电信号进行发射的功能;红外线的接收部分由集成运算放大电路和红外线接收管构成,实现对由光敏二极管发射的电信号进行接收,放大,选频的功能;由555定时器构成的单稳态电路和交流固态继电器作为该设计的延时电路,实现控制电吹风的工作与停止。

图1-1方案设计一框图1.2方案设计二采用BISS0001型红外传感信号专用处理集成电路与红外线热释传感器构成红外线触发电路,它可以接收到人身体发射出的红外线并通过专用的集成电路产生触发脉冲,用来触发555定时器构成的单稳态电路,单稳态电路可以提供延时功能,使干手器实现工作一定时间后自动停止的功能。

自动干手电路课程设计

自动干手电路课程设计

简易自动干手电路摘要随着科学的发展,近些年来,会看到各大宾馆、车站、网络会所等越来越多的公共场所的洗手间有自动洗手和自动干手器,很人们带来了极大的方便。

当有人伸手时,自动干手器会吹出热风,将手吹干,一段时间后,吹风机自动关闭。

其实它就是由红外线发射电路,红外线接收电路,时间延迟电路,自动干手器开关电路和电源电路五部分构成,合成后形成自动干手器。

关键字红外线发射器红外线接收放大器自动干手器开关控制器时间延迟电路电源电路目录第一章方案论证 (2)第二章工作方案设计 (2)第一节系统组成框图 (2)第二节主要单元电路设计 (4)(一)红外线发射电路 (4)(二)红外接收电路 (5)(三)时间延迟电路 (6)(四)吹风机开关电路 (7)(五)电源电路 (8)第三节总电路图和元件参数 (9)<一>工作原理图 (9)<二>各元件的参数 (10)<三>主要元件具体参数 (11)第三章心得体会 (12)参考文献 (13)第一章方案论证随着科学的发展,近些年来,会看到各大宾馆、车站、网络会所等越来越多的公共场所的洗手间有自动洗手和自动干手器,很人们带来了极大的方便。

当有人伸手时,自动干手器会吹出热风,将手吹干,伸出后,吹风机自动关闭。

工作原理就是当有人手伸过来时,红外线开关将电热吹风机自动打开,一段时间后又自动将吹风机关闭。

该电路由红外线发射装置(se303红外线发射器)、红外线接受装置(ph302红外线接受器包括反向放大电路)、时间延时(555定时器)、开关控制器和电源电路。

根据设计任务与要求,当人们需要干手时,人们把手靠近干手器时,自动干手器会自动打开加热装置和吹风装置一段时间后会自动停止,并可以通过NE555自动的可变电阻器进行调节。

第二章工作方案设计第一节系统组成框图自动手干电路的组成共有5部分,它是由红外线发射电路,红外线接收电路,时间延迟电路,开关电路和电源电路五部分构成的,如图1-1所示:图1-1简易干手电路的总体框图红外线发光电路是利用Ne555构成的多谐振荡器提供驱动电流驱动红外线发射管发射一定频率的红外线,红外线接收器是利用光敏元件接受红外线信号,并利用CD4069六反向放大器放大信号并通过施密特的会差特性整形电信号,延时电路利用NE555设计的单稳态电路特性,控制三极管开关电路,三极管控制触发器开关的开与闭,从而对干手器电动机的进行控制。

自动干手器一

自动干手器一

自动干手器一电路工作原理 该红外自动干手器电路由电源电路、红外发射电路、红外接收放大电路、延时电路和热风机控制电路组成,如图9-124所示。

电源电路由电源开关S、降压电容器Cl、电阻器Rl、R2、稳压二极管VS、整流二极管VDl、滤波电容器C2和电源指示发光二极管VLl组成。

红外发射电路由非门集成电路IC(D1-D5)内部的非门Dl、D2、电阻器R3-R6、电容器C3、晶体管Vl和红外发光二极管VL2组成。

红外接收放大电路由红外光敏二极管VD2、电阻器R7-Rl2、电容器C4-C6和晶体管V2、V3组成。

延时电路由IC内部的非门D3-D5、二极管VD3、电阻器R14和电容器C7组成。

热风机控制电路由电阻器Rl5、RI6、二极管VD4、晶体管V4、继电器K、风扇电动机M和电热丝EH组成。

接通电源开关S,交流220V电压经Cl降压、VS稳压、VDl整流及C2滤波后,产生l2V左右的直流电压,作为整机各有关电路的工作电源,同时经R2限流降压后将VLl点亮。

红外发射电路通电后,由非门Dl、D2和R3、R4、C3组成的振荡器振荡工作,产生调制脉冲信号,使V1间歇导通,驱动VL2发射出调制红外光。

平时,VD2接收不到VL2发射的调制红外光,C7的正端为低电平,非门D5输出高电平,使V4截止,K处于释放状态,热风机 (由风扇电动机M和电热丝EH组成)不工作。

当有人将手放在干手器下方的出风口时,V吐发射的红外光经人手反射后被VD2接收,VD2将此红外光信号转换成相应的电信号,再经V2、V3放大及非门D3、D4整形处理后,通过VD3对C7充电,当C7两端电压充至一定值时,非门D5输出低电平,使V4饱和导通,VL3点亮,K通电吸合,其常开触头接通,M和EH通电工作,产生热风吹向人手,对其进行干燥处理。

当人手离开出风口时,VD2接收不到反射的红外光而呈高阻状态,非门D4输出端的信号消失,C7经R14放电,使非门D5仍输出低电平,V4、K和M、EH均维持工作。

红外线干手器控制电路设计

红外线干手器控制电路设计

课程设计班级:通信07—3班姓名:蒲连华学号:0706030316成绩:电子与信息工程学院通信工程教研室高频电子线路课程设计说明书1、设计题目名称红外线干手器控制电路设计2、概述(系统功能说明、原理框图、流程图等)一、引言本次设计是对于红外线干手器控制电路设计的一种猜想与简单设计,主要讨论了红外线干手机的整体设计电路、各部分的电路功能以及各部分电路的性能参数,着重介绍了相关电路的基本知识和电路原理。

文章力求简单,全面,基础而富有创新,重点是应用模拟电子技术和高频电子线路等相关知识解决问题,并且初步了解射频振荡电路的特点和无线电信号的发射技术。

近年来,随着公共设施的不断完善,红外线干手器已经进入到社会的各个角落。

红外线干手器是一种高档卫生洁具,广泛应用于学校、机场车站、宾馆酒店、体育场馆等公共场所的洗手间。

红外线控制自动干手器与红外线控制自动水龙头是基于同一控制原理组成的。

只是红外线控制自动干手器是用来控制电热吹风机的开与关,而红外线控制自动水龙头是用来控制电磁阀门的开与关的。

其工作原理是采用一种红外线控制的电子开关,当有人手伸过来时,红外线开关将电热吹风机自动打开,人离开时又自动将吹风机关闭。

成品的自动干手器将红外线控制开关和电热吹风机制作为一体,根据这个基本原理,用一只普通的电热吹风机,加装一个红外控制开关,就可组成一个自动千手器。

二、干手器整体设计本次设计的红外线干手器电路主要由LM567锁相环电路、红外线发射器、红外线接收器、运算放大器和开关控制器组成。

由LM567锁相环电路产生40KHZ的信号,用此信号调制红外线,驱动红外发射管。

红外线经人手反射,产生反射的红外信号,反射信号由红外接收管转变为2uV的电信号,电信号经运算放大器放大至50mV。

锁相环LM567接收到信号后转为锁定状态,由锁定状态输出指示脚控制开关,此开关控制电吹风,达到红外线控制的目的。

系统框图如下:3、硬件设计(包括电路原理图、电路说明、参数计算等)一、LM567锁相环电路1、LM567锁相环电路基本原理集成锁相环路解码器LM567是美国国家半导体公司生产的56系列集成锁相环路中的一种。

红外线控制烘手机电路

红外线控制烘手机电路

红外线控制烘手机一.项目功能 (1)二.总体设计构思 (1)三.电路图 (2)四.单元电路的设计 (2)五.制作调试中遇到的问题 (6)六.心得体会 (7)七.元器件明细 (8)一.项目功能通过红外发射接收控制吹风机电路,实现自动烘干手机的功能。

当手靠近吹风机时,吹风机工作;当手离开吹风机时,吹风机停止工作。

二.总体设计构思红外线控制烘手机电路可以分为四个部分,分别为多谐振荡器、红外线发射与接收、信号处理以及吹风机电路。

如图:整个电路以红外发射接收为核心,考虑自然环境红外线对电路本身的影响,发射级主要通过NE555产生多谐振荡发出脉冲驱动发射管,接收管接收反射过来的红外线,产生一个交流电,拉低T1基极电压,使三极管T2基极电压大于它的正向导通电压,T2导通,继电器通电,吹风机工作。

三.电路图四.单元电路的设计1.多谐振荡器(1)555集成电路引脚排列方式和引脚说明(2)555电路逻辑功能表(3)555电路工作原理接通V CC 后,开始时TH = TR = uC 0,u O 为高电平,放电管截止,V CC 经R1、R2 向C 充电,uC上升,这时电路处于暂稳态Ⅰ。

当uC 上升到TH = TR = uC≥2/3 V CC 时,u O 跃变为低电平,同时放电管V 导通,C 经R2 和V 放电,uC下降,电路进入暂稳态Ⅱ。

当uC下降到TH = TR = uC≤1/3 V CC 时,u O 重新跃变为高电平,同时放电管V 截止,C 又被充电,uC上升,电路又返回到暂稳态Ⅰ。

电容 C 如此循环充电和放电,使电路产生振荡,输出矩形脉冲。

而本电路R1=20K,R2=62K,C1=0.01u,C2=0.1u。

故输出的信号周期为T = tWH + tWL ≈ 0.7 (R1 + 2R2)C=0.7(20K+2*62K)*0.01u≈1ms。

所以频率q=1Khz2.红外线发射与接收单元电路此部分比较简单,通过上级555由第三管脚输出方波信号,再经过电阻R3传输到红外线发射管D1;红外线接收管D2会接收到两种信号,一个是发射管的方波信号,另一个是太阳光的红外线,阳光的红外线照到接收管时产生直流电,为了不影响后级电路正常工作,所以这里我们采用一个电容阻断直流电通过,电容C3=4.7u。

红外线干手器

红外线干手器

课程设计班级:通信工程07-3班姓名:刘乃徽学号:0706030314指导教师:杨会玉成绩:电子与信息工程学院通信工程系1、引言红外线自动干手器是一种高档卫生洁具,广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。

其工作原理只是采用一种红外线控制的电子开关,当有人手伸过来时,红外线开关将电热吹风机自动打开,人离开时又自动将吹风机关闭。

根据这个基本原理,使用LM567锁相环电路产生40KHz信号,用此信号调制红外线,驱动红外线,驱动红外发射管。

随着自动干手器广泛推广和自动控制应用的普及,红外线自动干手器设计课题有着更深远的意义。

2、综述由LM567锁相环电路产生40KHZ的信号,用此信号调制红外线,驱动红外发射管。

红外线经人手反射,产生反射的红外信号,反射信号由红外接收管转变为2uV的电信号,电信号经运算放大器放大至50mV。

锁相环LM567接收到信号后转为锁定状态,由锁定状态输出指示脚控制开关,此开关控制电吹风,达到红外线控制的目的。

3、原理分解3.1红外线控制工作原理红外智能开关是基于红外线技术的自动控制产品,当手进入感应范围时,专用传感器探测到人体红外光谱的变化,自动接通负载,手不离开感应范围,将持续接通;手离开后,延时自动关闭负载。

手到工作,手离休息。

亲切方便,更显示出人性化关怀。

红外智能开关由于触发的时候不需要人发出任何声音,因为不同于声控开关,不需要声音和开关控制,从而避免了声控噪音的侵扰,同时因为它是感应人体热量控制开关,所以避免了人走容易忘关电源的弊端。

干手器大部分是利用红外线的发射和接收做的,里面有红外线发射管,当手伸到下面时,会反射部分红外线,到接收装置,使电路工作。

3.2红外发射电路的工作原理发射器主要采用NE555定时器,用来产生40KhHz的振荡信号载波。

如图所示电路由NE555和少量阻容元件组成。

IC1(555)和W1、R1、C1组成无稳态多谐振荡器震荡周期T=0.7(R1+W1)C1振荡频率约在30~50HZ范围,可通过调节W1来改变。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.1.2
自动干手机的工作原理只是采用一种红外线控制的电子开关,当有人手伸过来时,红外线开关将电热吹风机自动打开,人离开时又自动将吹风机关闭。成品的自动干手机将红外线控制开关和电热吹风机制作为一体,根据这个基本原理,用一只普通的电热吹风机,加装一个红外控制开关,就可组成一个自动千手器,其效果与成品自动干手器是一样的。该红外线自动干手器电路由红外线发射器、红外线接收放大器和开关控制器组成。利用555定时器及多谐振荡器和单稳态触发器等元件即可组成红外线自动干手器电路。
它安装方便、灵敏度高、抗干扰能力强,使用寿命长,发出光均匀稳定。发出的二极管光为不可见光,当发出光被某一信号调制后,只有专门的解调电路才能收到。它可在强光下工作,给人们的生活带来了极大的方便,已成为人们日常生活中必不可少的必需品,其广泛用于家庭、商场、工厂、学校、餐厅等场所。因此,研究红外线控制自动但受其及其应用,有着非常重要的意义。
根据设计任务与要求,当人们需要干手时,人们把手靠近干手机时,自动干手机会自动打开加热装置和吹风装置,一段时间后会自动停止,并可以调节加热和吹风的时间。
2.2
系统组成框图
简易自动干手机控制电路的总体框图如图2-2.它是由红外线发射电路,红外线接收电路,时间延迟电路,自动干手机开关电路和电源电路五部分构成的。
成绩
山东理工大学
电气与电子工程学院
课程设计说明书
设计题目:
专业班级:
学生姓名:
学 号:
指导教师:
起止日期:

自动干手机是一种高档卫生洁具,广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。其工作原理是采用一种红外线控制的电子开关,当有人手伸过来时,红外线开关将电热吹风机自动打开,人离开时又自动将吹风机关闭。
1)555电路的工作原理
555电路的内部电路方框图如图3-2所示。它含有两个电压比较器,一个基本RS触发器,一个放电开关管T,比较器的参考电压由三只5K电阻器构成的分压器提供。它们分别使高电平比较器A1的同相输入和低电平比较器A2的反相吕、、输入端的参考电平为2/3VCC和1/3VCC。A1与A2的输出端控制RS触发器状态和放电管开关状态。当输入信号自6脚,即高电平触发输入并超过参考电平2/3VCC时,触发器复位,555的输出端3脚输出低电平,同时放电开关管导通;当输入信号自2脚输入并低于1/3VCC进,触发器复位,555的3脚输出高电平,同时放电开关管截止。
3.1
3.1.1
图3-1红外线发射电路
1.红外线发射电路原理
(1)红外发射的功能:555组成的多谐振荡电路驱动红外发射管向外发射红外线。
(2)红外发射的组成:由 555时基集成电路, SE303红外发光二极管, 电阻器R2 ,R5 ,R6, 电容器C5—C6组成的电路。接通电源9V,由U1及其外围容阻元件构成的多谐振荡器通电工作,驱动红外发光二极管工作,将红外信号调制发射出去。
关键字:红外线发射电路红外线接收放大电路吹风机开关控制电路时间延迟电路 电源电路
ABSTRACT
Automatic dry cell phone is a kind of high-grade sanitary ware, widely used in hotels, airport station, sports stadiums and other public places of the bathroom. The working principle of adopting a infrared control of electronic switch, when a hand stretch to come over, infrared switch will electric blower automatically open, the man left and automatic will blower closed.
自动干手电路是由红外线发射电路,红外线接收电路,时间延迟电路,吹风机开关电路和电源电路五部分构成的。
在红外线发射电路中,输出电路端Q产生脉冲信号来控制红外线发光二极管发射光脉冲,二极管D1起保护红外发光二极管的作用。
在时间延迟和吹风机开关电路中,当输出端Q输出低电平时,三极管截止,无电流通过。继电器与三极管集电极相连,当有电流驱动时,开关吸合,电磁阀通电,电路闭合,吹风机吹出热பைடு நூலகம்;当无电流驱动时,开关断开,电磁阀不通电,电路断开,吹风机不吹出热风。同时在继电器两端并联一个二极管实现保护,在电路中加入发光二极管D3作为显示电路,显示吹风机是否启动。
2.集成时基电路
集成时基电路又称为集成定时器或555电路,是一种数字、模拟混合型的中规模集成电路,应用十分广泛。它是一种产生时间延迟和多种脉冲信号的电路,由于内部电压标准使用了三个3K电阻,故取名555电路。其电路类型有双极型和CMOS型两大类,二者的结构与工作原理类似。几乎所有的双极型产品型号最后的三位数码都是555或556电路;所有的CMOS产品型号最后四位数码都是7555或7556,二者的逻辑功能和引脚排列完全相同,易于互换。555和7555是单定时器。556和7556是双定时器。双极型的电源电压Vtt=+5V~15V,输出的最大电流可达200mA,CMOS型的电源时电压为=3~+18V。
第二章
2.1 方案论证
2.1.1 干手器的构成及传感器控制
干手器采用了反射式红外传感器。红外线的发射和接收一般使用红外发光二极管和红外接收管来完成。当有物体靠近时,一部份红外光被发射到接收管。反射式红外传感器(如图2-1所示)。
图2-1反射式红外传感器
反射式光电传感器可以用来检测地面明暗和颜色的变化,也可以探测有无接近的物体。我设计的红外线控制自动水龙头就运用了它这个特点。光谱范围,灵敏度,抗干扰能力,输出特性等都是反射式光电传感器的重要参数。这种光电传感器的基本原理是,当人或有物体接近时,遮挡了红外光,光敏元件接收到光信号,从而进行光电转换,电磁阀作用,使水源打开。红外线控制自动水龙头的控制过程是:当人或物体靠近自动水龙头时,红外发射光电管发出的红外经人和物体反射到红外接收光电管。接收光电管接收到的反射光信号自动转换为电信号,经过后续电路进一步放大、整形、译码,最后驱动电路控制电磁阀动作打开水源。当人手或物体离开自动干手器时,接收光电管接收不到反射光信号,驱动电路断开电磁阀电源,从而关闭水源。
Key word:infrared emission circuitInfrared receiver amplifier circuitHair dryer switch control circuitsTime delay circuitPower supply circuit
第一章
1.1
随着电子技术的发展,当前数字系统的设计正朝着速度快、容量大、体积重量轻的方向发展。在其推动下,现代电子产品几乎渗透了社会的各个领域,有力地推动了社会生产力的发展和社会信息化程度的提高,同时也使现代电子产品性能进一步提高,产品更新换代的节奏也越来越快。
555定时器主要是与电阻、电容构成充放电电路,并由两个比较器来检测电容器上的电压,以确定输出电平的高低和放电开关管的通断。这就很方便地构成从微秒到数十分钟的延时电路,可方便地构成单稳态触发器,多谐振荡器,施密特触发器等脉冲产生或波形变换电路。
In the time delay and hair dryer switch circuit, when the output low electricity output Q at ordinary times, the transistor, no current through the. Relay and triode connected to the collector, when a current drivers, switch suck close, electromagnetic valve electricity, closed circuit, blower, the hot air; When no current drivers, switch, solenoid valves no electricity, circuit disconnect, hair dryer don't blow hot air out. At the same time in the relay ends a diode in parallel to realize protection, in a circuit to join leds D3 as show circuit, show hair dryer is active
此外,加拿大、以色列、韩国、澳大利亚、波兰、新加坡的一些公司和机构都在尽力发展先进红外焦平面阵列热摄像仪技术,竞争已遍及全球几大洲。
近几年来,中国的红外成像技术得到突飞猛进的发展,与西方的差距正在逐步缩小,有些设备的先进性也同西方同步。如目前已能生产面积小于30um21000×1000像素的探测器阵列,由于采用了基于锑化铟的新器件,目前已达到了分辨率小于0.01℃的温差,使对目标的识别达到更高的水平。
Automatic circuit is dry hands by infrared emission circuit, infrared receiver circuits, time delay circuit, hair dryer switch circuit and power circuit composed of five parts.
图2-2简易自干手机电路的总体框图
图2-3 简易自干手机电路的原理方框图
红外线发射电路的功能的利用红外线发光管发射脉冲,从而实现电路对人体的感应。红外线接收电路功能的利用光敏元件接收发射出来的光脉冲,并且将光脉冲信号转化为电信号,同时对其进行放大。时间延迟电路的功能的利用单稳态电路的特性,实现对自动干手机开关打开时间的控制。自动干手机电路的功能的利用电磁阀作为自动干手器的开关,从而可以通过点引号对干手机进行控制。电源电路的功能的为上述所有电路提供直流电源。
相关文档
最新文档
