施工图设计文件会审记录.doc
图纸会审及纪要

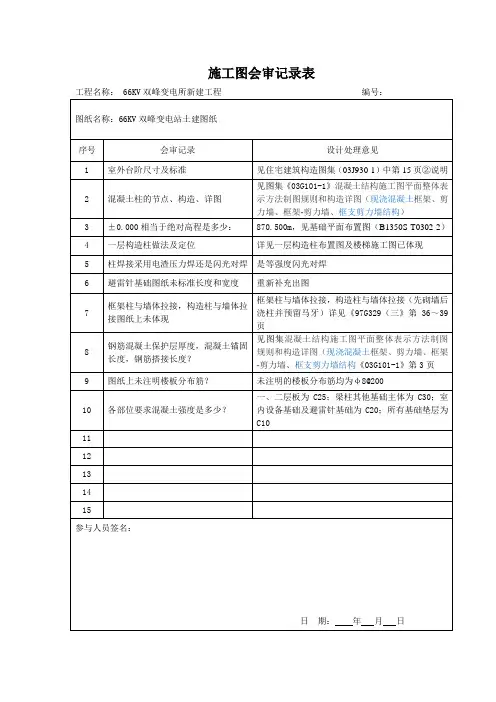

施工图会审记录表工程名称： 66KV双峰变电所新建工程编号：JJS4：施工图会检纪要施工图会检纪要编号：JJS4001注：会议纪要由监理项目部起草，经业主项目经理签发后执行。
一、综合楼建筑面积：444m³；建筑层数：二层；建筑耐火等级：二级；抗震设防烈度：六级；综合楼结构形式为框架结构；综合楼基础型式采用柱下独立基础；综合楼混凝土：梁柱采用C30，板采用C25；楼梯圈过梁、压梁及构造柱采用C25二、开关场区主变基础一座、主变事故油池基础一座、电容器基础一个、室外电缆沟（800mm×800mm）28米；（J-1）构架基础8个，（J-2）设备架基础11个，断路器基础1个，端子箱基础3个；动力箱基础1个三：场区围墙内占地面积0.1599平方米；所区道路场区16米、宽度3.5米；进所道路长度10米宽度4米；所区围墙长度160米；所外排水沟127米；广场面积580平方米；所区围栏长度25.5米四：一次设备基础及构支架基础主变压器基础施工（B1350S-T0102-07）中心场地整平地面标高为870.4475mmm基础底面座于碎石粉质粘土层开坑5800 mm×3500 mm×1700 mm（长.宽.深）C15垫层厚度100 mm，两侧宽度各为700 mm，长度为5800 mm；中间宽度为3500 mm长度为3500 mm两侧垫层上分别浆砌毛石高1100 mm×宽500 mm×长3500 mm，其上部为MU10红砖M5水泥砂浆砌筑高1100 mm×宽240 mm×长3500mm，表面用1:3水泥砂浆抹面基础底座通长筋Φ12@300；箍筋φ10@600，钢筋保护层厚度为35 mm基础底座3300 mm×3300 mm×1200mm（长.宽.深） 13.068m³基础柱高1000（800）mm×宽500 mm×长3000(1540)mm 1.5 m³0.626 m³油池卵石厚度为300 mm（卵石不大于80 mm）；油池底面厚50 mm C15混凝土（4320 mm×3000mm）；油池地面坡度为3%；预埋钢管φ273×8（距离两边400 mm、600 mm）至地下事故储油池，底管中心线标高为-1.2m，基础面预埋钢板300 mm×100 mm×10@500基础主体采用C30混凝土断路器基础施工（B1350S-T0102-07）基础底面座于碎石粉质粘土层开坑2800 mm×960 mm×2000 mm（长.宽.深）C15垫层厚度100 mm，宽度为1160mm，长度为2600 mm基础底座：2600 mm×750 mm×960 mm:（长.宽.深）基础柱：400 mm×400 mm×1450 mm:（长.宽.深）基础底座通主筋Φ12@200；箍筋φ8@400，钢筋保护层厚度为35 mm基础柱主筋4Φ16、箍筋φ8@200（2）基础柱预埋4-24地脚螺栓构支架基础（B1350S-T0201-02）基础底面座于碎石粉质粘土层C15垫层厚度100 mm杯口内壁表面及钢筋混凝土电杆插入部分外表均做成麻面；构架柱安装后浇灌C30细石混凝土J-1基础开坑1700 mm×1700 mm×2500 mm（长.宽.深）杯口深度为750 mm；杯口底部为400 mm、杯口为500 mm杯口基础底座为1500 mm×1500mm；高度为1160 mm配8根φ12持力钢筋；φ6@150箍筋J-2基础开坑1000 mm×1000 mm×2300 mm（长.宽.深）杯口深度为200 mm；杯口底部为400 mm、杯口为450 mm杯口基础底座为800 mm×800mm；高度为700 mm事故油池桶壁配筋（B1350S-T0102-07）C15垫层厚度100 mm直径为3800 mm开坑:高度4400 mm×3800 mm里、外层横筋为φ12；纵筋φ12@200；里外联络箍筋φ8@600S型筋爬梯筋13φ16@300；油池进入口纵向箍筋20φ8；油池进入口横向主筋6φ10；架立筋φ8@200钢筋保护层厚度为50 mm事故油池顶板配筋（B1350S-T0102-14）钢筋保护层厚度为15 mm上层横向配筋φ8@200；纵向配筋φ14@200下层横向配筋φ12@125,5φ12@125,6φ12@200，纵向配筋φ12@200事故油池底板配筋（B1350S-T0102-15）主控室设备基础（B1350S-T0302-15）C20混凝土垫层1000 mm高度及以上电缆沟下层电缆支架距离沟底为450 mm，1000 mm高度以下电缆沟下层电缆支架距离沟底为350 mm，支架之间距离为200 mm支架采用L50×5与电气主接地网用镀锌扁铁用-4×40相连电容器（B1350S-T0102-08）围栏基础（800 mm×800 mm×高度1100 mm）、围栏基础底座为基砂（800 mm×800 mm×高度300 mm）围栏基础柱（400 mm×400 mm×高度1000mm）电容器基础开坑（1705 mm×1705 mm×高度1900 mm）；（1100 mm×1100 mm×高度1900 mm）；（700 mm×700 mm×高度1900 mm）C15混凝土垫层100 mm厚度（1705 mm×1705 mm）；（1100 mm×1100 mm）；（700 mm×700 mm）C30主体基础（1505 mm×1505 mm×高度1950 mm）；（900 mm×900 mm×高度2600 mm）；（500 mm×500 mm×高度1800 mm）避雷针（B1350S-T0201-03）C20混凝土一次浇筑完成1号避雷针基础：深度2600底座400，主筋长度为2480，箍筋φ8@300断路器端子箱（动力箱）B1350S-T0102-10（B1350S-T0102-18）C30混凝土一次浇筑完成开坑（高度1100×宽度610mm）底座毛石基础主筋Φ12，箍筋φ6@200户外电缆沟（B1350S-T0102-11）开坑1300 mm宽×1050 mm长×28000 mmC15垫层厚度为100 mm（1300 mm宽×100 mm×28000 mm）沟底纵向配筋φ8@200；横向配筋φ8@120沟壁纵向配筋φ8@200；横向配筋φ10@200沟盖板纵向配筋φ8@200；横向配筋φ8@150沟壁外层用50厚苯板保温沟道用C30混凝土（厚度150 mm，长度为28米）即14.42立方米综合楼基础设计说明1、根据牡丹江市建兴建筑勘察设计所提供的《岩土工程勘察报告》，基础形式采用柱下钢筋混凝土独立基础。
图纸会审纪要内容_会议纪要_
图纸会审纪要内容今天，小编给大家介绍的是图纸会审纪要内容，供大家阅读参考。
图纸会审纪要内容11、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案;二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。
3、图纸会审的内容：(1)是否无证设计或越级设计;图纸是否经设计单位正式签署。
(2)地质勘探资料是否齐全。
(3)设计图纸与说明是否符合当地要求。
(4)设计地震烈度是否符合当地要求。
(5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。
(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。
(7)防火、消防是否满足。
(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
(9)施工图中所列各种标准图册施工单位是否具备。
(10)材料来源有无保证，能否代换;图中所要求的条件能否满足;新材料、新技术的应用是否有问题。
(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。
(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。
(13)施工安全、环境卫生有无保证。
(14)图纸是否符合监理大纲所提出的要求。
4、会审的程序：图纸会审应开工前进行。
如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。
4.1图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。
图纸及图纸会审记录、设计变更、工程洽商管理制度
图纸及图纸会审记录、设计变更、工程洽商管理制度1.目的为加强和规范本公司对图纸及图纸会审、设计变更、工程洽商的管理，依据国家和地方的规范、规程、标准以及地方政府部门的有关规定，制定本制度。
2.适用范围适用于本公司范围内的所有项目图纸及图纸会审、设计变更、工程洽商的管理工作。
3.职责和权限3.1总工程师：对公司技术管理工作负领导责任。
3.2技术质量部：负责对图纸及图纸会审、设计变更、工程洽商的登记、收发及技术交底工作的监控。
3.3分公司技术副经理：负责对图纸及图纸会审、设计变更、工程洽商的登记、收发及技术交底工作的检查。
3.4项目经理：组织图纸及图纸会审、设计变更、工程洽商内容的实施。
3.5技术负责人：组织图纸审查，参加设计交底、图纸会审，组织办理工程洽商记录，进行有关图纸及图纸会审、设计变更、工程洽商的技术交底，检查交底实施情况。
3.6资料员：负责项目部所需文件的接收、发放和留存，并建立台帐。
4.工作流程（详见附录1）5.图纸收发5.1项目部从建设单位领取图纸并进行核对后，进行登记，填写收图记录。
收图记录包括收图时间、图纸名称、图纸套数、起止图号、图纸提供单位、提供人等；5.2图纸套数应按照合同中规定的数量为准，项目部技术负责人应留取竣工图并将其报至分公司存档，剩余图纸不满足施工实际需要时自行翻晒，不得将竣工图用于施工；5.3领取图纸后，应及时发给技术、生产、质量等其他专业及分承包方等有关部门和人员，并建立发图记录。
6.图纸会审6.1项目部收到图纸后，项目技术负责人应及时组织技术、生产、质量、安全及分包单位等相关人员踏勘现场后进行图纸审查，对于单体面积超过2万平米的大型工程和结构复杂的工程，分公司相关部室参加图纸审查。
6.2图纸会审内容：图纸会审时，一般先由设计单位进行设计交底，交待设计意图，重要及关键部位的作法和要求以及要达到的质量标准，新技术、新结构、新材料等应用情况。
6.2.1审查施工图设计是否符合国家有关技术、经济政策和有关规定。
通用范文(正式版)工程施工图设计文件会审通知书
工程施工图设计文件会审通知书一、会审通知的背景和目的为了保证工程施工图设计文件的质量，加强团队协作，提高施工效率，特召开工程施工图设计文件会审。
本通知书旨在向项目团队成员传达会审的时间、地点和议程，并明确各成员的职责和参与方式，以确保会审的顺利进行。
二、会审通知的时间和地点•会审时间：20年月日上午9:00•会审地点：大厦X层X会议室三、会审议程1.主持人致词：对会审目的和意义进行简要说明，介绍与会人员。
2.工程概况介绍：由工程负责人介绍本次工程的基本情况、设计要求和施工进度计划。
3.施工图设计文件概述：由设计师（或代表）对施工图设计文件的概述进行介绍。
4.问题讨论和澄清：列出待讨论的问题清单，逐一进行讨论、澄清以确保设计文件的准确性与合理性。
5.修改和完善：根据讨论结果，对设计文件进行修改和完善。
6.后续工作安排：协商确定接下来的工作计划和时间安排。
7.会议总结：由主持人进行会议总结并提出对下一步工作的建议。
8.会议记录：由记录人员记录会议讨论的要点和决策结果，起草会议纪要。
四、会议参与人员和职责•主持人：负责主持会审会议，保证会议的秩序和效率。
•工程负责人：介绍工程概况、设计要求和施工进度计划。
•设计师（或代表）：介绍施工图设计文件的概述，回答与设计相关的问题。
•监理人员：根据设计文件的合理性和施工要求提出建议。
•施工单位负责人：对施工图设计文件进行合理性评估，并提出修改意见。
•相关专业人员：就其专业领域内与施工图设计文件有关的问题提供意见和建议。
•记录人员：记录会议讨论的要点和决策结果，起草会议纪要。
五、会审要求和注意事项1.与会人员应提前准备好相关材料，包括工程概况资料、设计文件等。
2.会议期间应保持会场秩序，做到互相尊重、守时参会。
3.讨论问题时，应及时表达自己的意见和建议，积极参与讨论并就问题达成共识。
4.修改和完善设计文件时，应合理考虑各方意见，并在保证质量的前提下尽量满足工期要求。
图纸会审会议纪要范本.doc
会议纪要安徽省恒信建设工程管理有限公司2017年2月24日安庆经开区两区共建和平东路道路及地下综合管廊工程图纸会审及设计交底会时间：2017年2月24日地点：中铁十局项目部会议室参会单位：安庆皖江高科技投资发展有限公司安徽恒信建设工程管理有限公司中铁十局集团有限公司安徽省交通规划设计总院股份有限公司（参会人员见：会议签到表）会议主持人：何庆会议议程：1、设计单位进行施工图设计交底2、施工、监理单位对施工图纸会审发现的问题进行提问3、设计单位对施工图纸中存在的遗漏或问题进行答复4、建设单位对项目开工准备工作提出要求第一议程：设计单位进行设计交底:1、介绍安庆市和平东路（站前路-皖江大道）道路及地下综合管廊工程的设计意图；2、本工程施工的重点是路基处理和地下综合管廊，难点是地下综合管廊的防水。
（具体内容见：设计交底文件）；3、施工过程中要求注意的事项：（1）、对超过一定规模的危险性较大的分部分项工程安全施工专项方案，必须经专家论证，如本工程的综合管廊深基坑等；（2）、供电报装、消防部门备案、验收；（3）、管廊结构工程覆土前必须进行测量，测量资料经业主、监理、设计认可后方可回填；（4）、支架、电机等专项设备的采购提前做好准备，材料供应商需建设、监理、施工及上会协定；（5）、综合管廊的防水工程是本项目的重点，防水材料的使用及保障措施，必须严格把关。
（6）、针对施工现场的地质现状，建议施工单位尽量采用4%灰土进行回填；第二议程：施工、监理单位对施工图纸会审发现的问题及设计单位答复课件课件课件课件第四议程：建设单位对项目开工准备工作提出要求1、施工单位、监理单位提出的问题，请设计单位书面详细答复；2、主要设备和材料的采购，施工单位要提前做好准备。
关键材料的供应商选定，需上会经建设单位、设计单位和监理单位共同商定；3、施工单位抓紧做好人、材、机的筹备，项目管理人员必须提前到场，监理单位督促施工单位及时报审有关方案资料，建议下周召开第一次工地例会，确保工程早日开工，如期完工。
工程施工图设计文件会审意见
工程施工图设计文件会审意见
1. 设计方案: 提出针对特定设计方案的优化建议，以更好地满足项目需求和技术要求。
2. 材料选择: 对设计方案中使用的材料提出意见，包括材料的质量、可获得性和合适性等方面。
3. 结构安全: 就设计方案中的结构安全性提出意见，确保设计方案能够承受预期的荷载和力学条件。
4. 施工工艺: 提出针对特定施工工艺的意见，以确保施工过程的顺利进行和质量控制的实施。
5. 设备选择: 就设计方案中使用的设备的性能、可靠性和适配性提出意见，确保设计方案的可行性和经济性。
6. 规范要求: 就设计方案中的规范要求提出意见，确保设计方案符合相关行业标准和法规要求。
7. 环境保护: 提出关于环境保护和可持续性的意见，确保设计方案在环境方面的合规性和可持续性。
这些意见和建议的目的是通过专业的讨论和评审，提高施工图设计文件的质量和可实施性，从而为工程施工的顺利进行和预期目标的实现奠定基础。
道路工程图纸会审记录
施工图纸会审记录工程名称：宿州市洪河路道路排水工程共2页第1页会签建设单位宿州市建设工程投资有限公司建设单位代表设计单位中国市政工程华北设计研究院设计单位代表审计单位宿州市审计局审计单位代表审图单位宿州市审图中心审图单位代表监理单位宿州市峙恒建设监理事务所监理单位代表协调单位宿州市重点工程建设办公室协调单位代表施工单位安徽省利民路桥集团有限责任公司施工单位代表记录人地点宿州市建委序号提出问题处理意见备注1工程范围及规模：1、施工图设计说明1.2工程范围及规模中道路红线宽度为50m，施工图设计说明2.3横断面设计红线宽度为50m，而DL-变5标准横断面图人行道外侧各有10m绿化带，DL-变6路面结构图人行道外侧各有大于40m土路肩，DL-变8特殊路基设计图人行道外侧为30cm宽保护性土路肩，以上说明不一致。
2、施工图设计说明1.2工程范围及规模中终点与原洪河路k0+335处衔接，而设计道路终点高程与原道路高程相差6cm，实际终点高程为28.06，设计高程为28.00。
1、人行道两边按40cm土路肩施工。
2、新建道路调整设计标高与原有道路顺接。
2路面设计：施工图设计说明2.4.2路面设计中人行道彩砖为6cm厚，DL-变6路面结构图上为5cm厚；DL-变6路面结构图中非机动车道标示有透层沥青而机动车道未标示。
1、人行道彩砖厚度为6cm。
2、机动车道有透层沥青。
3 道路主要工程数量：施工图设计说明2.5主要工程数量表中工程数量与实际不符工程数量以实际计算为准。
4施工要求及主要事项：施工图设计说明3.3.1填方路基（3）沟渠及池塘的路基处理中填筑60cm碎石塘渣而DL变-8特殊路基设计图中为换填40cm塘渣。
路基处理按清淤后回填建筑渣土至少60cm厚，其上做40cm厚6%石灰土施工若渣土不足可用素土回填。
路基顶面以下均按40cm厚6%石灰土施工。
施工图纸会审记录工程名称：宿州市洪河路道路排水工程共2页第2页序号提出问题处理意见备注5管道开槽：施工图设计说明五、施工方法及注意事项一管道开槽中关于开槽边坡坡度为1：2～1：3是否有误？开槽边坡坡度按1：0.67实施。
(完整版)图纸会审记录(整理后)
用Байду номын сангаас砼浇捣
2）1-M/1-9及1-M/1-8两承台CT2面标高为-10.2m，在消防吸 水槽板内，比吸水槽的板高-11.2m高1m,此两承台是否按设计标高
交接处的钢筋锚固参考人 防结构施工图05中的QB1
5）地下室侧板QB1配筋图中-5.25以下厚度为350,而结构-06a图中QB1平面图厚度显示为300。
以大样图为准
6）地下室侧板QB1 QB2 QB3中100m厚C15素混凝土垫层应更 改为100mm厚。
同意修改
7）AL1大样中箍筋标识错误，应为四肢箍。
以大样图为准
8）1-7轴电梯基坑处条形基础C-C与1-1重叠，按何施工，且
两侧标高均为-10.2，与1-1大样不符。
C-C与1-1重叠处按C-C
大样施工
9）1-1断面平面位置与建筑图中的平面位置有差别（1-M至1-L
之间）。
以建筑图为准
10）1-10轴处CB2两侧标高均为-10.2，与大样图中不符。
锐拓资本大厦
日期
2014.7.9
地点
红谷滩新区世贸路
专业名称
结施
主持人
熊庆华
记录人
施工方
序号
图 号
图
1纸问题
会审记录
1
G-01
1）大体积砼地下室宜米用低水化热水泥，是否要具体限定用矿碴
或粉煤灰水泥？
否
2）补偿收缩砼采用UEA-E材料效果如何？按经验此种材料效果 一般，对超长地下室防开裂不利。
施工图纸会审(教案)
施工图纸会审图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
图纸会审由建设单位组织并记录.通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前.因此,图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。
只要认真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被发现并尽早得到处理,从而可以提高施工质量、节约施工成本、缩短施工工期，提高效益.因此，图纸会审是工程施工前的一项必不可少的重要工作。
图纸会审其实就是设计在给甲方监理和施工单位在进行技术交底和施工、甲方和监理单位对图纸的疑问进行提出的一种活动。
简单的说就是建设单位，施工单位,设计单位对施工图的疑问进行统一，目的就是让参与工程的人清楚地知道设计的意图。
图纸会审记录是很重要，施工和预算都会用到的。
施工图会审是施工管理工作中施工准备阶段的一项重要技术工作.是建设的基本要求.目的是减少施工图的差错。
确保工程质量和施工顺利进行。
降低建设资金。
有关各专业技术人员在接到施工图以后。
应认真学习图纸。
熟悉图纸的内容、要点和特点，弄清设计意图。
掌握工程情况.了解建筑结构。
以便采取有效的施工方法和可行的技术措施.在审核图纸时.尽量全面地发现图纸中的问题。
以便设计人员对审图时所提出问题做出修改和补充。
审图是一项综合性很强的技术工作。
图纸会审的目的：了解设计意图，明确质量要求，将图纸上存在的问题和错误，专业之间的矛盾等,尽最大可能解决在工程开工之前。
图纸会审的参加人员：建设单位(业主)、监理单位、设计单位、施工单位。
有时也需要地勘部门和当地政府等部门参加。
视工程大小而定.图纸会审前的准备工作:由项目技术负责人组织工长、翻样、内业技术人员等全面熟悉图纸,并进行自审，对图纸上存在的问题、错误、矛盾等进行汇总，以备会审时向设计单位提出。
图纸会审记录范例
9
电气总平面图-04
监控摄像头设计中采用720P,IP67规格型号的
，该型号属于淘汰产品建议更改为1080P,IP67。
10
电气总平面图-04
。
15
给排水设计说明-01
污水检查井图中使用的是滇11JS5-1标准，该标准于2018年8月13日已废止，是否执行新的标准,新标准滇18JS5-1标准。
16
给排水设计说明-01 排水总平面图-03
玻璃钢化粪池无施工的大样图，无法核计施工工程量及所用材料？
17
给排水设计说明-01 排水总平面图-03
污水管网在设计中采用的是（HDPE）中空壁 缠绕管，该材质管道现基本停产需定量生产且质量不稳定，建议更换为HDPESN8双壁波纹管
25
给水总平面图-02
请提供消防阀门井的做法大样图？
26
给水总平面图-02
由于现场消防接入管道位置变化，需增加监区内消防管道敷设长度，变更原消防设计管道走向？
27
给水总平面图-02
消防管材埋地部分原设计采用镀锌钢管，卡箍连接，该种管材及连接方式容易产生渗漏及腐蚀，建议更改为钢丝骨架管电熔连接，进出口接口部分采用法兰连接。
。
18
给排水设计说明-01 排水总平面图-03
厨房污水进入污水检查井前按规定需增设隔油池，现设计未考虑，如需增设请提供隔油池容积、材质及做法大样？
19
给排水设计说明-01 排水总平面图-03
雨水收集管网无断面大样施工图，请补充施工大样图（大样图中明确开挖断面、垫层、回填介质要求、回填介质层厚度要求等施工工艺参数）。
图纸会审记录
图纸会审记录某某小区项目某期建设单位：某某建设有限公司设计单位：某建筑设计有限公司监理单位：某集团有限责任施工单位：某某建设有限公司会审日期：202x年3月24日图纸会审记录12 某栋楼JG-09bJZ-06a标准层建筑平面图与标准层结构平面图，有很多墙柱长度不一致，墙柱是否均按结构墙柱图施工，请确认。
墙柱按结构图施工否13 JG-02b通结构02b通节点大样图中，节点21没有显示梁顶标高，请确认H面在哪，请确认。
梁底平飘窗底，具体详建筑立面图否14某栋楼JG-19bJG-02b通4-A轴交4-10~4-14轴位置阳台梁，梁平法施工图显示结构梁高为650，但是节点24显示梁从结构H往下仅为640，对不上，请确认按哪个图施工。
（4-A5轴交4-AF~4-AH轴同问）按650否15某栋楼JG-19bJG-02b通所有飘窗位置，结构连梁为650高，但是飘窗节点显示梁底为640，对不上，请确认按哪个图施工。
如修改大样，请提供最新大样按650，降大样图中的640改为650即可否16某栋楼JG-02b通JZ-194-A轴交4-10~4-14轴位置阳台反坎，本楼栋装饰层厚度为60，反坎结构大样与建筑大样对不上，请确认按哪个大样。
按建筑图施工否17某栋楼JG-02b通JZ-03通a结构节点大样14，显示窗台高度结构高为900，装饰层厚度为60，这样建筑窗台高仅剩840，是否符合安全标准，并且与建筑节点大样对不上，此窗台结构大样窗台是否改为960，请确认。
改为960否18某栋楼JG-02b通JZ-04通a4-C轴交4-7轴位置空调板大样7，结构大样显示700宽，与建筑大样对不上，请确认按哪个施工。
此处应与某栋楼统一否19 JZ-06a中凹廊和抄表平台没有建筑大样索引，请确认按哪个大样施工。
与某栋楼统一否20某栋楼JG-02b通JZ-03通a4-14轴交4-E轴位置铁艺栏杆大样，结构大样与建筑大样反坎对不上，请确认按哪个大样施工。
建筑工程技术文件管理之图纸会审、设计交底纪要(施工管理文件)
设计交底
设计交底是指在施工图完成并经审查合 格后，设计单位在设计文件交付施工时， 按法律规定的义务就施工图设计文件向 施工单位和监理单位做出详细的说明。
图纸会审、设计交底的目的
一、图纸会审使施工单位和各参建单位 熟悉设计图纸，了解工程特点和设计意 图，找出需要解决的技术难题，并制定 解决方案；
2 结施 03 是否设后浇带
设后浇带
电梯井位置梁：DL-16 DL-17
DL-16 梁 2-2 断面尺寸
3 结施 03 根据剖面 1-1、2-2 做法。其中 DL-16 应为 800X400
梁的 2-2 断面是否应由 800 改为 600
4
垫层混凝土 C10 泵送有困难改为 C15 同意
底板钢筋保护层厚度有桩 100，无桩 迎水面保护层厚度 50 非
二、为了解决图纸中存在的问题，减少 图纸的差错、遗漏、矛盾，将图纸中的 质量隐患与问题消灭在施工之前，使设 计施工图纸更符合施工现场的具体要求， 避免返工浪费。
图纸会审的形式
图纸会审可采用全部图纸集中会审、 分部图纸会审、分阶段图纸会审及分 专业图纸会审，具体会审形式由监理 确定。
图纸会审内容
1、设计单位资质情况，是否无证设计或越级设计： 施工图纸是否经过设计单位各级人员签署，是否通过 施工图审查机构审查。 2、设计图纸与说明书是否齐全、明确，坐标、标高、 尺寸、管线、道路等交叉连接是否相符：图纸内容、 表达深度是否满足施工需要：施工中所列各种标准图 册是否已经具备。 3、施工图与设备、特殊材料的技术要求是否一致： 主要材料来源有无保证，能否代换；新技术、新材料 的应用是否落实。 4、设备说明书是否详细，与规范、规程是否一致。 5、土建结构布置与设计是否合理，是否与工程地质 条件紧密结合，是否符合抗震设计要求。
施工图设计文件会审记录填写格式2019.1.15
填写说明:
1、每个问题描述前需说明问题所在图纸图号。
2、当问题描述需配图时，配图需保证打印成纸质版时清晰可见，CAD图纸配图建议使
用BWF进行复制粘贴，保证清晰可见，字体使用宋体10号，插图环绕文字格式建议设置为四周型；严禁黑底配图。
且该空间布置有用作钢筋支架的型钢，是否
可行。
3、同一个问题不允许跨页描述，当页末位置不够时，另起一页对该问题进行描述。
4、表“施工图设计文件会审记录（二）”中每页须有签名栏，如下图：
GD-C1-322/1
GD-C1-322/1
GD-C1-322/2
记录整理单位：
记录整理人: 整理完成日期： 年 月 日
GD-C1-322/2
GD-C1-322/2
记录整理单位：
记录整理人: 整理完成日期： 年 月 日
GD-C1-322/2。
(二期)基坑支护图纸会审
001GD-C1-322/2序号会审提出的问题（疑问、意见和建议等）设计单位答复或会审确定的意见1经现场地放样9-9剖面与10-10剖面坡顶场地高程基本一致但冠梁顶高程分别这29.50（33.00)m，冠梁上部放坡段水平距离分别为3.00（1.50）m,实际放样9-9剖面距离现有围墙不足3.00m、还要预留坑顶排水沟以及人行通道、加之受相邻工地大门影响北侧大门开口处无法西移造成通道外边线距离坡顶开挖线不足2.00m，建议：9-9剖面减少土钉墙高度将冠梁顶高程与10-10剖面一致，减少土钉墙增加一道预应力锚索。
按图施工2支护平面图06号经现场实际放样10-10剖面（基坑东北角）有一条通讯电缆沟部分在开挖线内与施工图管线图中存在差异，建议：一是调查标示的准确性；二是根据现场实际调整调查清楚电缆详细位置，施工支护桩和搅拌桩时应确保足够的安全距离，电缆可迁移时，先行将电缆移出施工区并做好监管，否则，按实调整支护平面4一级平台无排水沟、安全护栏。
建议：加设排水沟和安全护栏同意加设排水沟和标准化安全护栏5二级平台无地面喷砼。
建议：采用素喷C20砼采用5cm厚水泥砂浆抹面硬化6三级平台有排水沟无安全护栏。
建议：加设安全护栏可不加设714-14剖面靠近东南角约60米长，现场实际为建筑垃圾，深度约5米。
搅拌桩无法施工。
建议：采用其它施工工艺或换填土现场确定对该区域搅拌桩范围进行换填后再施工设计人员签名：施工单位项目负责人签名：总监理工程师签名：建设单位项目负责人签名：（盖章）（盖章）（盖章）（盖章）年 月 日年 月 日年 月 日年 月 日记录整理单位：记录整理人：整理完成日期：年 月 日34a-4a剖面~5a-5a剖面电梯井与非电梯井从图上示意以电梯井坡顶线还是坡底线：建议明确标示。
施工图设计文件会审记录（二）按电梯井相对应的坡顶线边线控制、如单根支护桩有一部分在坡顶边线内按电梯井桩施工。
图纸会审会议纪要 (最终版)
奎阁临港片区排水干管（驴溪口至渠江污水管道）项目施工图设计文件会审会议纪要会议地点：广安经开区管委会518会议室日期：2017年02月22日9:00主持人：李济参会单位：规建局、财政局、经发局、环安局、恒源公司、重庆市政设计研究院、成都交大工程建设集团有限公司、浙江万里建设工程有限公司。
参会具体人员见会议签到表及照片。
会议议程：1、主持人介绍各单位参会人员；2、由施工单位就设计图疑问进行阐述，设计单位交底并答疑，相关单位发表意见，现就施工图设计交底及图纸会审相关问题记录如下：一、管道部分1、Y-1～Y-4段按照原设计施工回填后，覆盖层仅为-0.5m～0.5m厚。
存在问题：该段为新桥乡水磨村6组耕种农田，为不影响该段农田正常耕种，建议将两个倒虹吸处高程下调1.0m。
回复：各参会单位原则同意该处根据现场实际情况下调 1.0m，并由设计单位出具变更图。
2、原设计8#井至K1+600段管道跨越港前大道，并下穿港前大道路基及华蓥市禄市镇地段。
存在问题：我单位在前期测量放线后及业主前期征地过程中，发现8#井～27#井中因涉及港前大道及华蓥市禄市镇地块，为方便协调征地及施工，建议8#井至27#井（K1+600）段管道改线，并沿港前大道路基边线进行调整，需设计重新出图，并确定工程量。
回复：各参会单位同意改线方案，并由设计单位出具变更图，具体工程量根据变更后设计图重新计量。
3、8#井至27#井（K1+600）段按照上述第2条改线后，有310m经过港前大道深挖方段（测量出开挖深度为15m～20m），该段如果按照明挖施工，则会导致征地面积大量增加，还需开挖港前大道路基（宽约15m）,且施工难度巨大。
存在问题：为减少征地面积、减小外部协调干扰、确保项目工期，建议该段变更为暗洞施工。
业主单位回复：不同意变更为暗洞施工,考虑在港前大道土石方开挖后再在道路边沟位置开挖，走道路路床下，由委领导协调交投公司解决。
4、经现场实际测量查勘发现，1#井与污水处理厂内计量器坐标对接相差约40m。
施工图图审记录表
（4）凉亭、花架等园林小品的风格与整体环境是否协调，结构是否合理。各种节点构造是否需调整，水景有无考虑防水等专项措施。
（5）假山、塑石的风格、体量要求。室外家具、灯具的布置是否合理。
（6）原生植物与设计有无矛盾，苗木品种是否适合本地生长，采购有无困难。苗木的色彩搭配、常绿树种与落叶树种的搭配、针叶树种与阔叶树种的搭配是否合理。不同生长习性的植物，栽植位置是否合理。
图纸会审意见
4
景观施工图
工程部、设计部、成本部、施工单位和监理单位在10天内分别提出图纸会审意见，交予设计部汇总。审核规划总图与景观总图是否一致，景观总图与室外管网总图是否一致。 （1）施工图设计是否符合国家及地方有关规范和规程，尤其是编制深度是否达到要求。 （2）各专业设计之间是否存在互相矛盾，如竖向设计与综合管线、室内地坪、道路标高、室外附属建筑物、构筑物之间是否矛盾。
（7）植物竖向层次等各个界面的配置是否丰富合理。不同季节的景观效果是否得到充分考虑。
（8）植物种栽的季节和时间。喷灌能否满足绿化养护要求等。
景观设计师/景观工程师
图纸会审意见
5
设计院回复
设计院根据汇总后的图纸会审意见，在3天内进行回复，并依据回复内容，出具正确的设计变更单。
项目设计部
图纸会审回复单设计变更单/图纸
（9）设计选用的设备、材料有无采购、供应上的困难及质量问题。
（10）配套使用图集是否齐全需补充何种详图。
（11）建筑、结构设计图是否与售楼书图册或发展商要求有不符。建筑材料、设备、装饰材料是否与售楼书承诺标准有不符。
（12）设计是否还有明显突破标准成本的项目。
项目施工图纸审核及会审
项目施工图纸审核及会审1.施工图管理1.1施工图必须经建设单位审批，加盖施工图审批专用章后作为工程实施、验工计价和竣工验收的依据。
1.2各单位要设专人管理施工图，做好保管、收发登记、保密工作。
作废文件及时加盖作废章，不得继续使用2.设计文件审查的目的2.1熟悉设计文件,了解和掌握设计意图、设计标准和工程特点。
2.2核对设计图尺寸，复核设计数量，通过核对发现设计文件存在的“差、错、碰、漏”，使存在的问题消除在施工之前，并结合现场施工调查提出改善设计建议。
3.施工图分级审核制度3.1施工图审核实行局指、工区两级审查制度。
3.2工区负责本管段内工程施工图审查，工区总工程师具体负责组织实施，并将审查结果上报局指挥部。
3.3局指负责本合同段总体施工图审查及管段内重点工程施工图审查，由局指的总工程师组织技术部、合同部、各工区的总工、技术部长进行审核。
对于“重、大、特、新”项目，应邀请上级工程管理部指导协助审核。
4.施工图审核方法及程序4.1施工图审核步骤：先整体后局部，先原则后细则，先分专业后沟通衔接。
4.2施工图审核程序4.2.1收到设计文件与图纸后，总工程师制定审核计划，明确审核目的、方法、内容与重点，进行审核任务分工。
4.2.2技术人员按照任务分工及审核要求进行审核，填写“设计文件审核记录表”并签字确认，再由另一名技术人员进行复核，复核后在“设计文件审核记录表”中填写复核记录并签字确认。
4.2.3总工程师负责组织审核小组进行会审，将审核中发现的问题及意见汇总统一报局指，由局指统一报至监理、设计与建设单位予以确认，并积极联系以尽快获得处理回复意见。
5.设计文件审查内容5.1设计说明：工程项目的技术条件、设计原则及上级主管部门的审核意见。
各专业工程件名、数量是否清楚、齐全、正确。
5.2相关标准图、规范：凡设计文件注明采用的标准图、通用图、参考图及相关规范、标准都应全部收集，并与施工图进行对照是否配套。
5.3工程数量：对设计图全面复核，汇总后与工程量清单的数量对照，作为设计变更，调概索赔的依据。
