防雷考试计算题2
防雷考试题库(1-10套)
题库1一、填空题：1、建筑物的防雷应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
2、北京市毛主席纪念堂，其建筑物防雷应划为第二类。
3、广州市有一个位于珠江畔的疗养院，建筑物群长200米，宽、高各20米，该疗养院年预计雷击次数为0.5 次/a（广州市平均雷暴天数为87.6天）。
( K=1.5 D=0.04171 Ng=8.04 )4、某厂区测得土壤电阻率为1000Ωm，用摇表测得避雷针的接地电阻为15.0Ω，引下线接地点到接地体最远端为25.3m，则计算出接地冲击电阻为8.57 Ω。
（L / Le=25.3 / 63.25=0.4 查图表A=1.75 ）5、有一座属于一类防雷建筑物的高层大厦，高度为92 米，在此应采用以下防侧击雷措施：从30 米起每隔不大于 6 米沿建筑物四周设水平避雷带并与引下线相连；30 米及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。
6、建筑物的防雷区一般可划分为LPZ0A 、LPZ0B 、LPZ1 、LPZn+1 等区。
7、等电位连接的目的在于减少需要防雷的空间内各金属系统之间的发生火灾及爆炸危险以及人身事故。
8、防雷击电磁脉冲，采取的主要措施有合理选用和安装SPD 、做符合要求的等电位连接。
9、第一、第二、第三类防雷建筑物首次雷电流幅值分别为200 KA、150 KA、100 KA，其雷电流陡度di/dt 分别为20 KA/μs、15 KA/μs、10 KA/μs。
10、办理新建筑物的防雷手续，须提交设计说明、防雷接地平面图及大样图、均压环设计图及大样图、天面图及大样图（包括避雷针、带、网及其它）、设备布置图、建筑物立面图、总配电系统图。
二、问答题、计算题：1、如何进行对新建建筑物防雷设计图纸审核？应注意什么？2、有一栋15层二类防雷框架结构的建筑物，该楼设有15根引下线，计算机放在第10层的LPZ1区中，计算机房的六面体由Φ的网格1m×1m组成，计算机离楼顶为2米，离四壁最短距离，①邻近100米情况下发生首次雷击，求计算机房LPZ1区中的磁场强度和安全距离。
防雷考试计算题2
计算题1、某市郊旷野炸药仓库，长10米、宽7米、高5米，请计算该建筑物年预计雷击次数N （已知该市Ng=）。
（数据取两位小数）。
解：g e N kN A =，其中，2k =， 6.01g N =6[2()(200)]10e A LW L W H H π-=++-⨯6[1072(107) 3.145(2005)]100.0042e A -=⨯++⨯-⨯= 所以，2 6.010.00420.05N =⨯⨯=（次/年）2、一烟囱高20.0m ，烟囱上接闪杆长1.0m. 在其下方距离10.0m 处有一配电房，配电房的长、宽、高分别为12.0m ，6.0m ，5.0m （如图）。
问该烟囱上的接闪杆能否对该配电房进行有效保护解：h=20+1=21m （接闪杆高度） h r =60（滚球半径） h x =5（被保护物的高度）x r =21.62x r m =烟囱到建筑物（配电房）最远处/角的距离： 17.08r m ==因为：r x ＞r ，所以接闪杆能对该配电房进行有效保护。
3、某工厂在设计低压线路引入机房时考虑采用电缆埋地引入方式，实地勘测时土壤电阻率ρ=144Ω·m ，试问该工厂低压电缆埋地的最短尺寸解：低压线路直接埋地的长度应符合ρ2≥l 要求，但不应小于15m 。
ρ2≥l =2×12=24m ＞15m所以，该工厂低压电缆埋地引入机房时的最短尺寸为24m 。
4、有一建筑物，长24m ，宽12.8m ，高21m ，试确定为几级类防雷建筑物（已知该地区年平均雷暴日为38d/a ）。
解：由公式N =得N =×38= 因为H<100m ，所以 A =[lw+2(l+w)×+πH×(200－H)]×10 =[24×+2(24+×+×21×(200－21)]×10=由g e N kN A =，其中K=1，得N=1××=(次/年) 因为<N< ，所以该建筑物为三类防雷建筑物 。

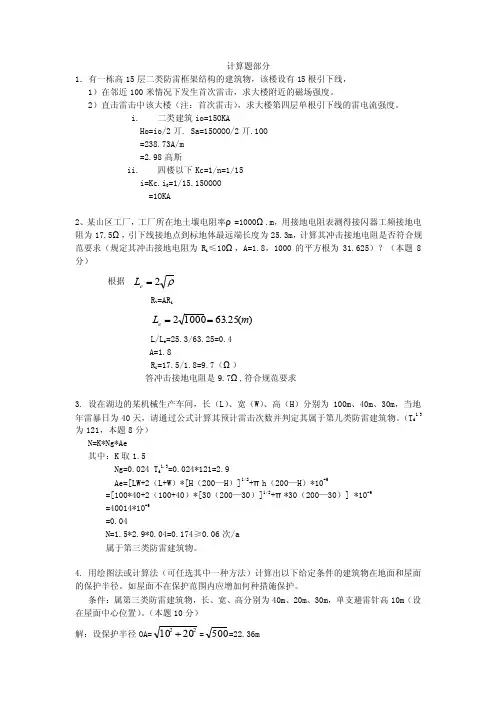

防雷计算题题库
计算题部分1．有一栋高15层二类防雷框架结构的建筑物，该楼设有15根引下线， 1）在邻近100米情况下发生首次雷击，求大楼附近的磁场强度。
2）直击雷击中该大楼（注：首次雷击），求大楼第四层单根引下线的雷电流强度。
i. 二类建筑io=15OKAHo=io/2丌. Sa=15OOOO/2丌.1OO =238.73A/m=2.98高斯 ii. 四楼以下Kc=1/n=1/15 i=Kc.i 0=1/15.15OOOO =1OKA2、某山区工厂，工厂所在地土壤电阻率ρ=1000Ω.m ，用接地电阻表测得接闪器工频接地电阻为17.5Ω，引下线接地点到标地体最远端长度为25.3m ，计算其冲击接地电阻是否符合规范要求（规定其冲击接地电阻为R i ≤10Ω，A=1.8，1000的平方根为31.625）？（本题8分）根据ρ2=e LR ~=AR i)(25.6310002m L e ==L/L e =25.3/63.25=0.4 A=1.8R i =17.5/1.8=9.7（Ω）答冲击接地电阻是9.7Ω,符合规范要求3. 设在湖边的某机械生产车间，长（L ）、宽（W ）、高（H ）分别为100m 、40m 、30m ，当地年雷暴日为40天，请通过公式计算其预计雷击次数并判定其属于第几类防雷建筑物。
（T d 1.3为121，本题8分） N=K*Ng*Ae其中：K 取1.5Ng=0.024 T d 1.3=0.024*121=2.9Ae=[LW+2（L+W ）*[H （200—H ）]1/2+πh （200—H ）*10-6=[100*40+2（100+40）*[30（200—30）]1/2+π*30（200—30）] *10-6 =40014*10-6 =0.04N=1.5*2.9*0.04=0.174≥0.06次/a 属于第三类防雷建筑物。
4. 用绘图法或计算法（可任选其中一种方法）计算出以下给定条件的建筑物在地面和屋面的保护半径。
防雷综合计算题
防雷综合计算题六．计算题1.一个城市的平均雷暴日为40天。
市区的一栋建筑高28米，长50米，顶部宽10米，护墙很高1m，在其顶上安装一支8m高的避雷针，不设避雷网、避雷带，预计这座建筑物每年可能遭受的雷击次数是多少？能否得到安全保护？解：n?kngaeng？0.024t1。
3ng？0.024? 401.3? 2.903?)] 6.10? 6.0.024aea？[50？10？2（50？10）28（200？28）→3.14？28（200？28）E[lw？2（l？w）→h（200？h）→h（200？h）→10d又根据rx?n?1?2.903?0.024?0.07(次/a）h(2hr?h)?hx(2hr?hx)rx？36(2?60?36)? 28(2?60?28)? 4.24（m）答预计这座建筑物每年可能遭受的雷击次数是007次/a，在其顶上安装一支8m高的避雷针不能安全保护该建筑物。
2.山区工厂土壤电阻率ρ=1000Ωm.接地电阻表测得的避雷器工频接地电阻为17.5Ω，引下线接地点至标准接地体最远端长度为25.3m。
计算其冲击接地电阻是否符合规范要求（规定其冲击接地电阻为ri≤ 10) ω）？解：根据乐？2.r~=ari乐？21000? 63.25（米）l/le=25.3/63.25=0.4查表得a=1.8ri=17.5/1.8=9.7（ω）答冲击接地电阻是9.7ω,符合规范要求3.在一座城市的建筑物上安装了一根4米高的避雷针。
引下线有50米长。
避雷针和引下线的电感分别为1.2μH/M和1.5μH/M，接地冲击电阻为4Ω，当雷击电流为50kA，波头时间为0.25μS时，52m和32m高度处的地电位是多少？解决方案：根据UZ？i0rg？l0hdi3dtdi50？103?? 200? 10（a）3dt0.25u52?50?10?4?(1.2?2?1.5?50)200?103?15680(kv)u32?50?10?4?(1.5?32)200?10?9 80(0kv)33答：52m和32m高度的地电位分别为15680kv和9800kv。
防雷计算题题库
防雷业务汇总题库-计算题1、、某信息系统设备在一砖木结构的建筑物内，设备耐冲击磁场强度为100A/m,。
当在距设备30 m处落一幅值达21kA的闪电时，设备能承受闪电产生的磁场强度吗？请通过计算加以说明。
如设备不能承受应采用何种技术措施？解：已知：i0 = 21kA = 21×103A， Sa = 30m1)公式：H0 = i0/2ЛSa = 21×103/2×3.14×30 = 111.4A/m＞100A/m。
不能承受。
2）采用屏蔽措施……2、设在湖边的某疗养院，其建筑群高30米、长100米、宽40米，计算其预期年雷击次数，并判断其属哪类防雷建筑物（当地年雷暴日为40天）。
解：已知：湖边, k取1.5，L=100米，W=40米，H=30米(＜100米)，Td=40天N = kNgAe = 1.5NgAeNg = 0.024Td1.3 = 0.024×401.3 = 2.903Ae =[LW+2(L+W)√H(200-H)+лH(200-H)]10-6 = 0.04则: N = 1.5×2.903×0.04 = 0.174(次/a)属第三类防雷建筑物。
3、北京地区有某座第三类防雷建筑物，其等效面积Ae=0.02km2，该建筑物为一般建筑物，其可接受的年允许遭雷击次数为Nc=6×10-2。
通过计算说明该建筑物是否需要设置防雷系统。
（已知北京地区年平均雷暴日Td=36.7天/年）。
解：已知：一般建筑物, k取1， Ae = 0.02km2 , Td = 36.7天/年N = kNgAe = NgAe = 0.024Td1.3×Ae = 0.024×36.71.3×0.02= 0.052 = 5.2×10-2 ＜Nc = 6×10-2可不安装防雷系统。
4、一座属于第二类防雷建筑物的库房，长、宽、高均为10米，库内装有易燃物品,金属平屋面(没接地),金属板厚度2mm，在屋顶中间有一根8米高的避雷针,计算该避雷针能否对该库房进行保护?解：已知：避雷针高8米，库房高hx = 10米，即h = 18米，第二类防雷建筑物hr = 45米。
建筑防雷考试题答案
成都市片区防雷中心考试试卷2014年11月一、填空题：每小题2分,共40分1、某加油站泵房应划为 二 类防雷建筑物,汽油金属罐罐壁厚度应不小于 4 毫米;2、GB50057-2010规范适用于 新建建筑物改、扩建的防雷设计 ;3、雷电的危害分为直击雷、雷电感应、雷电波入侵三种类型;4、在发生雷击时,雷电流流经接地体散入大地,将在周围土壤中产生压降,使附近地面上不同点之间出现电位差;如果人站在这块具有不均匀电位分布的地面上,则在人的两只脚之间就存在着一定的电压,这个电压就叫跨步电压;5、如下图：雷击参数定义中,T 1是指波头时间,T 2是指半值时间,I 是指峰值电流;6、触电对人体的伤害形式为两种：电击和电伤;i/I s T 1 T 27、土壤电阻率的测量方法有很多,其中最常用的是四电极法;也可填等距法或温纳Wenner法8、一般接地电阻测试仪测量出来的数值都是工频接地电阻;二、判断题：每小题2分,共20分1、雷电是雷雨云之间或云地之间产生的放电现象; √2、如果我们在两根电极之间加很高的电压,并把它们慢慢地靠近,当两根电极靠近到一定的距离时,在它们之间就会出现电火花,这就是所谓“火花放电”现象; √3、雷暴日定义为：在一天内只要测站听到雷声则为一个雷暴日; √4、雷击的选择性与地质构造有关,即与土壤的电阻率有关；与闪电的类型有关；与地形和地物条件有关；与建筑物结构及其附近环境有关; Х5、雷电反击通常是指接受直击雷的金属体包括接闪器、接地引线和接地体在接闪瞬间与大地间存在很高的电压U,这电压再次对接闪器、接地引线和接地体放电的现象称为反击; Х6、一类防雷建筑物首次雷击雷电流的幅值I为200kA, 二类防雷建筑物首次雷击雷电流的幅值I为150kA, 三类防雷建筑物首次雷击雷电流的幅值I为100kA; √7、接地装置指接地体和接地线的总和;接地线指埋在土壤中或混凝土基础中作散流用的导体;接地体指从引下线断接卡或换线处至接地体的连接导体；或从接地端子、等电位连接带至接地装置的连接导体Х8、冲击电阻是接地体在泻散高幅值电流时,接地体周围土壤放电击穿时产生火花效应表现的电阻值;冲击接地电阻是指接地装置流过工频电流时所表现的电阻值; Х9、低压配电系统按保护接地的形式不同分为：IT系统、TT系统、TN系统; √10、旁侧闪络是指雷电没有直接击中受害人,而是击中受害人附近的物体,由于被雷击物体带高电位,而向它们附近的人闪击放电; √三、简答题：每小题5分,共20分1、简述现代防雷技术措施有哪些答：现代防雷技术措施有：躲避、等电位连接、传导、分流、消雷、接地;2、在高土壤电阻率地区,降低接地电阻宜采用哪些措施：答：1、换土;2、对土壤进行化学处理或降阻剂法;3、深埋接地体;4、污水引入;5、深井法;6、水体法;3、第一类防雷建筑物防雷电侧击措施有哪些答：①.从30m 起每隔不大于6m 沿建筑物四周设水平避雷带并与引下线相连；②. 30m 及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接;4、指出下图中的供电系统的接地形式为哪种答：TT1、在平原上一孤立矩形炸药库,长8米,宽6米,高4米;在其东面中轴线上距离4米处架设一避雷针,计算避雷针的高度要求画出4m 高处的保护范围图;N 工作接地答：大于米;可用多种方法计算 2、一环形地网,已知：ρ=Ω.m,环形接地体周长75m,测得工频接地电阻 R ～=Ω,求冲击接地电阻解：由已知条件,根据公式,得：ρ2=e l =∵环形接地体周长的一半l =75÷2=<l e∴ 576.007.655.37==e l l 查表：A =根据公式：R ～＝AR i ,已知：R ～= Ω答：求得冲击接地电阻为Ω一、 填空题将正确答案填在横线上1. 雷电灾害是联合国国际减灾委员会公布的最严重的10种自然灾害之一,也是中华人民共和国气象法中所涉及的11种自然灾害之一;2. 我国最早见诸文字记载,对雷电作科学观察的学者是东汉哲学家王充,其描述雷电的着作是论衡;3. 在雷雨天进行着名的风筝实验,证明了雷击是大气中的放电现象,并建立了雷电学说,发明避雷针的是美国科学家富兰克林 ;4. 现代防雷工程技术的保护对象有三方面：建筑或构筑物、设备和人;5. 我国的雷电活动,夏季最活跃, 冬 季最少;全球分布是赤道附近最活跃,随纬度升高而减少,极地最少;6. 建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类;7. 雷电危害可分成直击雷 、感应雷、雷电波侵入三种;9.有一座属于一类防雷建筑物的高层大厦,高度超过 30 米,应采用以下防侧击雷措施：从 30 米起每隔不大于 3 层沿建筑物四周设均压环;10. 等电位连接的目的在于减少需要防雷的空间内各金属系统之间的电压差 ;11. 建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细确定防雷的形式及其布置;12. 第一类防雷建筑物滚球半径为 30米,第二类防雷建筑物滚球半径为45米,第三类防雷建筑物滚球半径为60米;13. 第一类防雷建筑物天面网格应不大于5m×5m 或6m×4m；第二类防雷建筑物天面网格应不大于10m×10m 或12m×8m；第二类防雷建筑物天面网格应不大于20m×20m 或24m×16m;14. 外部防雷主要是指利用接闪器、引下线和接地体将雷电流引入地下泄放的技术措施;使用外部防雷装置一般可将雷电流的50%泄放;15. SPD叫做电涌保护器 ,用以限制瞬态过电压和引导电涌电流的器具;16. 弱电系统配电方式应采用 TN－C－S 制接线方式;17. GB50057-2010规范适用于新建、改建、扩建建筑物的防雷设计;19. 防雷装置实行定期检测制度;防雷装置检测为一年一次,对爆炸危险环境的防雷装置可以半年检测一次;21. 防雷装置指接闪器、引下线、接地装置、电涌保护器及其他连接导体的总和;22. 接闪杆保护范围的计算采用滚球法进行计算;36. 一般防直击雷的接闪装置是杆、带、网、线;37. 在信息网络防雷接地要采取共同接地形式;38. 雷击分为直击雷、侧击雷和感应雷;二、选择题将正确答案的标示字母填在括号内41. 风云雷电发生在： AA、对流层B、平流层C、逃逸层44. 80年代青岛黄岛油库大火是由于 A 引起的;A、雷击B、泄漏C、人为破环45. 北京市毛主席纪念堂,其建筑物防雷应划为 A 类;A、一类B、二类C、三类51. 雷暴天气时,你认为以下家中哪种物品最可能易遭受雷击损害CA、电视机B、电冰箱C、电话54. 下列需要安装防雷装置的场所有 ABCDA、易燃易爆物资贮存场所B、电力设施C、一类防雷建筑物D、计算机信息系统56. 接闪器包括：A B CA、接闪杆B、接闪带线接闪网C、用作接闪器的金属属面和金属物件等;57. 国家级重点文物保护的建筑物按防雷类别应属第几类; BA、一类B、二类C、三类58. 埋于土壤中的人工接地体所采用的圆钢直径不应小于多少毫米; AA、10毫米B、12毫米C、14毫米59. 在第一类防雷建筑物中,要求每一引下线的冲击接地电阻不宜大于 C ;A、1ΩB、5ΩC、10ΩD、30Ω60. 依据我国国家标准,在第一、二、三类建筑物中当高度分别超过 C m时,应采取防侧击的措施;A：20、30、45 B：25、40、55 C：30、45、6061.平屋面或坡度不大于1/10地屋面,易受雷击的部位有 ABC ;A、檐角B、女儿墙C、屋檐D、屋角E、屋脊62. 进出建筑物的各种金属管道及电气设备的接地装置, D 在进出处与防雷装置连接;A、不宜B、不应C、宜D、应63. 对于弱电设备的防雷,主要以 C 为主;A、接闪B、屏蔽C、均压D、等电位64. 在第一类防雷建筑物中,当树木高于建筑物且不在接闪器保护范围之内时,树木与建筑物之间的净距不应小于 C m;A、2B、3C、5D、1065. 采用多根引下线时,宜在各引下线上距地面 C 米之间装设断接卡;A、 B、 C、 D、汽车加油站爆炸与火灾危险区应是 B 区,防雷类别为二类;A、1B、2C、3D、467. 天面广告牌等金属物体与避雷装置的连接,连接点应不少于 B 处;A、1B、2C、3D、468. 在独立接闪杆、架空接闪线网的支柱上,严禁悬挂 ABCD 等;A、电话线B、广播线C、电视接收天线D、低压架空线;70. 通信信息设备防雷接地方式有： ABCDEFA、交流接地B、直流接地C、防雷接地D、器安全接地E、静电接地F、逻辑接地;三、判断题用“√”“×”表示,填在题后面的括号中71. 防雷装置能阻止雷电形成; ×72. 避雷针的作用是引雷入地; √73. 一般来说,感应雷没有直击雷那么猛烈,但它发生的几率比直击雷小得多; ×74.按防雷类别,三类防雷建筑物所规定的防雷装置引下线之间的平均距离为20米; √75. 信息设备及网络系统遭雷击的原因主要是直击雷; ×76. 避雷针是“引雷针”; √77. 在电子设备模拟实验中能够承受最大的电磁幅射引起的磁脉冲强度是时CPU 出现假性损坏,时CPU出现永久性损坏; ×78. 空旷地带雷雨时,可以在大树下避雨；×80. 室内电器不可能遭到雷击；×81. 在雷雨中行走,要穿雨衣或打木柄、竹柄雨伞,不要称铁杆伞; √82. 由于雷电能不断补充电离层放电失去得电荷,保持电离层总电荷量大体平衡,使这层生命的保护屏蔽得以保存,使地球上的生命不至被宇宙射线灭绝; √83. 雷电灾害被国际电工委员会IEC称为"电子化时代的一大公害"; √84. 雷雨天气先听到雷声,后看到闪电; ×85. 我国一般按年平均雷暴日数将雷电活动区分为少雷区<15天、中雷区15—40天、多雷区41—90天、强雷区>90天; √86. 建筑物的防雷区一般可划分为LPZOa区、LPZOb区、LPZ1区、LPZn+1后续防雷分区等; √87. 雷电流是指流入雷击点的电流; √88. 向上闪击是开始于雷云向大地的向下先导; ×89. 云间闪电时,云间的摩擦就形成了雷声; √90. “闪电定位系统”又名“雷电定位系统”,是用于雷电测量和预警的新型探测设备,在雷电研究、监测及防护领域处于极其核心的位置; √91. 通讯光缆不须防雷保护; ×92. 避雷短针与避雷带应弧型塔焊接处理; √93. GB50057-2010年版是一个国家标准,但不是强制性国家标准; ×94. 为减少在需要防雷的空间内发生火灾、爆炸、生命危险,等电位是一很重要的措施; √95. 可以利用安装在接收无线电视广播的共用天线的杆顶上的接闪器保护建筑物; ×96. 埋在土壤中的接地装置,其连接应采用焊接,并在焊接处作防腐处理; √97. 当天空出现积雨云、或层积云、或淡积云时,积雨云会产生雷暴; √98. 雷暴多发生在夏季,易发生在山区地区; √99. 雷雨中,一旦感到头发竖起或皮肤有明显颤动感时,要立即意识到自己已遭雷击,应立即蹲下; √100．应当安装防雷装置而拒不安装的,由气象主管机构给予警告,责令限期改正；逾期不改正的,可处以1万元以下的罚款; √一、填空题：1、建筑物的防雷应根据其重要性、使用性质、发生雷电事故的可能性和后果 ,按防雷要求分为三类;2、北京市毛主席纪念堂,其建筑物防雷应划为第二类;3、有一座属于一类防雷建筑物的高层大厦,高度为 92 米,在此应采用以下防侧击雷措施：从 30 米起每隔不大于 6 米沿建筑物四周设水平避雷带并与引下线相连；30 米及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接 ;4 、等电位连接的目的在于减少需要防雷的空间内各金属系统之间的发生火灾及爆炸危险以及人身事故 ;5、防雷击电磁脉冲,采取的主要措施有合理选用和安装SPD 、做符合要求的等电位连接 ;二、设计题与计算题：1、有一个储存硝化棉的仓库,长21米,宽7.5米,高4米;要求设独立针保护,请设计绘制该仓库的hx高度的保护范围注：要求独立针离仓库不小于3米,比例：1：300;rx2 = 21/2 2 + +3 2 rx=≈15 由hx=4 hr=30 及公式h=30米 ro=30米题库2一、填空题1、建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细确定防雷的形式及其布置;2、现代防雷技术的基本原则安全可靠、技术先进和经济合理 ;防雷保护的对象是人身、文物和财产 ;3、建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果 ,按防雷要求分为三类;4、各类防雷建筑物应采取防直击雷和防雷电波侵入的措施;5、第一类防雷建筑物滚球半径为 30 米,第二类防雷建筑物滚球半径为 45米,第三类防雷建筑物滚球半径为 60 米;6、第一类防雷建筑物引下线间距不应大于 12 米,第二类防雷建筑物引下线间距不应大于 18 米,第三类防雷建筑物引下线间距不应大于 25 米;7、第一类防雷建筑物天面网格应不大于 5米× 5米或 6米× 4米；第二类防雷建筑物天面网格应不大于 10米× 10米或 12米× 8米；第三类防雷建筑物天面网格应不大于 20米× 20米或 24米× 16米；8、某加油站泵房应划为二类防雷建筑物,汽油金属罐罐壁厚度应不小于 4毫米;9、金属油罐必须做环形防雷接地,其接地点不应少于两处,其间弧形距离不应大于30米 ,接地体距罐壁的距离应大于 3米 ;10、有一座属于二类防雷建筑物的高层大厦,高度超过 45米时,尚应采取防侧击和等电位连接的保护措施;11、建筑物接闪带宜采用圆钢或扁钢优先采用圆钢 ;圆钢直径不应小于Ф8毫米 ;扁钢截面不应小于 48毫米2 ,其厚度不应小于 4毫米 ;1二、问答题1、现代防雷技术主要采取哪些措施接闪、分流、均压、屏蔽、接地、布线、安装SPD七项;2、在高土壤电阻率地区,降低接地电阻通常采用哪些方法多支线外引、埋深至低土壤电阻率土层、使用降阻剂、换土;3、压敏电阻避雷器工作原理,有哪些优缺点限压型,优点：反应快、无续流,缺点：有漏电流、易老化变质;4、说明低压配电TN系统中TN-S、TN-C、TN-C-S的异同点同点：TN---电源端中性点直接接地异点：S ——N、PE各自独立； C ——N、PE合一；C-S ——N、PE一部分合一,一部分各自独立；3、什么叫安全距离安全距离------为防止雷击电流流经防雷装置时所产生的高电位对被保护物发生反击而使防雷装置与被保护物保持一定的有效距离;一、填空题1、GB50057-2010规范适用于新建建筑物改、扩建的防雷设计 ;2、①制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或造成巨大破坏和人身伤亡应划为二类防雷建筑物;②有一幢宿舍楼,经计算年预计雷击次数为次/a,该楼应划为三类防雷建筑物;由≥N≥一般民用建筑物定三类;3、有一高度50米的砖结构烟囱,应设两根防雷引下线,引下线采用圆钢时应不少于Φ12㎜ ;4、有一金属罐体属建筑物一类防雷,顶部有一散风管,无管帽,排放有爆炸危险的粉尘,设有独立避雷针保护,该独立针至少保护到散风管上方 5 米,水平距离5 米;５、有一座属于一类防雷建筑物的高层大厦,高度为92米,在设计时应采用防侧击雷措施：从 30 米起每隔不大于 6 米沿建筑物四周设水平避雷带与引下线相连；从 30 米及以上外墙上的栏杆、门窗等较大的金属物与防雷装置相连 ;一、填空1、现代系统防雷由防直击雷、防感应雷和防综合雷三大部分组成;2、外部防雷主要是指利用接闪器、引下线和接地装置将雷电流引入地下泄放的技术措施;使用外部防雷装置一般可将雷电流的 50 %泄放;3、内部防雷的主要技术措施有等电位连接、屏蔽和安装SPD 措施;4、SPD叫做浪涌保护器 ,它是一种利用非线性电阻 ,用以限制瞬态过电压和引导电涌电流的器具;５、对于装设有敏感电子设备的建筑物,其低压供电系统宜采用TN-S 或 TN-C-S 系统;如采用其他系统可通过SPD的安装对其改造,改造后零线与接地线应严格分开;６、计算机房内应敷设等电位连接带 ,它应每隔 5—6 m与建筑物的主钢筋相连;机房内交流地、保护地、直流地均应采用S 型或 M 型方式与等电位连接带相连;７、SPD的接地端应采取尽可能的短和直的方法与等电位连接带相连, 接线长度一般不应大于 0.5 m;接线最小截面也应符合等电位连接的要求;８、使用以MOV氧化锌压敏电阻为主要元件的的箝压型SPD,因MOV老化或寿命终止,可能会造成相线对地短路,因此SPD应有报警功能,并应在SPD的前端串接过流保护装置Rcd ;９、计算机房内接地一般有防静电接地、交流地、保护地、直流工作地、屏蔽接地等几种;11、计算机网络常见传输媒介电话线、同轴电缆、双绞线、光纤、微波、卫星;12、计算机房内供配电系统,在所有设备不工作状态下,零地漂移电压小于 2 V;13、选用天馈避雷器主要考虑雷电通流量、启动电压、响应时间、插入损耗、驻波比参数;14、计算机网络系统内部雷电防护设计应主要考虑电源线防雷、数据线防雷、屏蔽、接地四个方面;二、简答题1、雷击造成计算机网络系统设备损坏的主要原因有哪几个方面①雷电波从电力、通信、馈线、金属管道等线路入侵造成设备损坏②雷电瞬变电所电磁场从整个空间入侵引起的环路感应过电压造成设备损坏③地电位反击造成设备损坏2.勘察计算机网络场地时,应考虑哪八个方面①直击雷的防护②接地装置情况③电力供电制式④计算机硬件设备数量、大小、型号、位置等⑤网络布线情况⑥现有防雷措施⑦重点保护设备三、论述题1、为什么说按标准设计和施工的防雷工程其安全度不是100%①设计中可能按200KA设计,而实际上却可能超出此设计值,防雷设计是在安全与投资中的协调②直击雷防护装置不能防球型雷③人们对雷电的认识在进步中,小电流的雷,击距小,可能穿过外部防雷装置击中被保护物;题库61、外部防雷装置由接闪器 , 引下线 ,和接地装置组成,内部防雷装置即除外部防雷装置以外的所有防雷措施,如等电位连接 , 屏蔽 ,安装SPD , 综合布线等;4、下图两种供电系统是什么型的系统：一、填空题1、中国气象局办公大楼预计雷击次数为次/a,其建筑物应属于二类防雷建筑物;2、金属油罐必须设环型防雷接地,其接地点不应少于2 处,其间弧形距离不应大于 30 米,接地体距罐壁的距离应大于 3 米;3、弱电系统配电方式应采用 TN-S TN-C-S 制接线方式;7、CCTV监控系统应有前端系统,终端系统,传输系统及控制系统四个子系统;8、一、二、三类建筑物的防雷引下线间距各不应大于 12m ,18m , 25m ;一、填空题：1、防雷装置由接闪器、引下线、 spd 、接地体及连接导体组成;2、电涌保护器SPD是一种利用元件的非线性电阻特点,起到限制瞬态过电压和分走电涌电流的器件;3、SPD可按主要元件的特性组成开关型、限压型和组合型 ;4、信息系统的各种箱体、壳体、机架等金属组件与建筑物的共用接地系统的等电位连接应采用两种基本形式的等电位连接网络为：M型和 S 型 ;5、在需要保护的空间内,当采用屏蔽电缆时其屏蔽层应至少在两端并宜在防雷区交界处做等电位连接;6、环形接地体和内部环形导体应连到钢筋或金属立面等其他屏蔽构件上,宜每隔 5 m连接一次;二、选择题单选1、在一般情况下,当在线路上多处安装SPD且无准确数据时,电压开关型SPD与限压型SPD之间的线路长度不宜小于 c m;A 8B 10C 52、第一类防雷建筑物中当长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于 b 时,连接处应用金属线跨接;A Ω Ω Ω3、第一类防雷建筑物防雷电波侵入的措施有：低压线路宜全线采用电缆直接埋地敷设,当全线埋地有困难时,可采用钢筋混凝土杆和铁横担的架空线,并应使用一段金属铠装电缆或排套电费话穿钢管直接埋地引入,其埋地长度不应小于 c m;A 30B 20C 154、第一类防雷建筑物有架空金属管道,在进出建筑物处,应与防雷电感应的接地装置相连;距建筑物100m以内的管道,应每隔 25 m接地一次,其冲击接地电阻不应大于 10 Ω;A 20m, 10ΩB 25m, 10ΩC 25m, 20Ω5、第一类防雷建筑物引下线间距,在以下种情况下,不应大于12m;A 金属屋面周边每隔12m应采用引下线接地一次;B 现场绕制的或由预制构件组成的钢筋混凝土屋面,其钢筋宜绑扎或焊接成闭合回路,并应每隔12m采用引下线接地一次;C 建筑物难于装设独立接闪杆线、网时,可将针或网或由其混合的接闪器直接装在建筑物上,其引下线间距不应大于12m;8、当受地质条件限制,难于实现接地电阻的最低要求时,可敷设防直击雷的环形接地体,在土壤电阻率为 a 时,对环形接地体所包围的面积的等效圆半径A/∏大于或等于5m的情况下,不需补加人工水平和人工垂直接地体;A ρ≤500Ω·mB ρ为500Ω·m以上,3000Ω·m以下9、等电位连接带之间和等电位连接带与接地装置之间的连接导体,在预计流过的电流大于或等于25%的总雷电流时,应选 c ;铜铝铁最小截面：mm2A 6 10 16B 10 16 25C 16 25 50三、多选题1、遇有下列情况之一时,应划为第二类防雷建筑物： acA 国家级的博览建筑物 B具有0区或10区爆炸危险环境的建筑物C 国际通讯枢纽 D预计雷击次数大于或等于次/a,且小于或等于次/a的部、省级办公建筑物2、遇有下列情况之一时,应划分第三类防雷建筑物： b dA 内部设有信息系统需防LEMP的建筑物B 预计雷击次数大于或等于次/a的一般性工业建筑物C 具有2区或11区爆炸危险环境的建筑物D 在平均雷暴日小于或等于15α/a的地区,高度在20m及以上的烟囱、水塔等孤立的高耸建筑物;3、接闪器可采用下列材料制成： bcA 避雷针长1~2m时,圆钢直径为12mm,钢管直径为20mmB 避雷带网用圆钢直径≥8mm,扁钢截面≥48mm2,厚度≥4mmC 架空避雷线用截面≥35mm2的镀锌钢绞线D 钢质壁厚不小于2.5mm的汽油罐E 非金属材料或在其中串接电阻或电感的优化物4、建筑物年预计雷击次数的计算公式中,有下列建筑物校正系统K取：defA 位于旷野孤立的建筑物 D 地下水露头处B 金属屋面的砖木结构建筑物 E山谷风口处C 位于山坡下或山地中土壤电阻率较大处 F 河边、湖边5、对坡度不大于1/10的屋面,易受雷击的部位为 abcA 檐角B 女儿墙C 屋檐 D屋脊 E 屋角6、闪电中可能出现的三种雷击是： adeA 短时首次雷击B 感应雷击C 向上闪击上行雷D 后续雷击E 长时间雷击F 雷电波侵入7、短时首次雷击的雷电流参量中,幅值KA150 ,波头时间μs 10 , 半值时间μs350 ;第二类防雷建筑物设计用幅值：430、300、200、150、100KA波头时间：、8、10μs半值时间：20、100、350、700μs8、人工接地体的敷设中,垂直接地体的长度 2.5 m,垂直接地体的间距5 m,在土壤中的埋地深度为 0.5 m;一、问答题：1、SPD必须满足哪两个条件答：1、抑制浪涌包括抑制浪涌电压既箱压和分流浪涌电流 2、切断工频续浪能熄灭雷电流通过后产生的工频续流既能尽快恢复正常状态2、作为干扰源的雷电电流和雷击电磁场主要通过哪几种形式干扰信息系统的电子设备答：主要有两种形式干扰信息系统;第一、是通过路线路第二、是场空间电磁波雷电冲击脉冲3、建筑物雷电防护可分为几类分别说明,并举两种有代表性的建筑物;答：建筑物雷电防护可分分为三类：第一类：超高层建筑物、大量储存易燃易爆爆炸物质的场所、一旦发生事故会造成重大的伤亡及大量的经济损失的建筑物如：大型油库、火药库;第二类：国家级重要建筑物、一般的易燃易爆场所、N＞的省、部级建筑物或人员密集的公共建筑物 N＞的一般民用建筑物或普通住宅、办公楼;。
防雷检测资格证测试复习题2(含答案)
姓名______________得分______________考试题一、填空题（每空0.5分,共65分）1.避雷针宜采用圆钢或焊接钢管制成，其直径不应小于下列数值：针长1m以下：圆钢为_____12_㎜_____钢管为_____20__㎜____针长1-2m 圆钢为______16_㎜____钢管为______25_㎜____2.避雷网和避雷带宜采用圆钢或扁钢，优先采用_____圆钢_____，扁钢截面不应小于___48_㎜2___，其厚度不应小于4㎜，圆钢直径不应小于____8_㎜______。
3.需要保护的电子信息系统必须采取等电位连接_ 和接地保护措施。
4.防雷接地和交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻必须按接入设备中要求的_最小值_______确定。
5.电子信息系统设备由TN交流配电系统供电时，配电线路必须采用_TN-S_______系统的接地方式。
6.总等电位应设置在_LPZ0A\LPZOB\LPZO1的交界处。
7.SPD第三级（限压型）的连接相线应为____铜__________导线，最小截面积为______6㎜2_______，接地端连接应为____铜__________导线，最小截面积为____10㎜2_________。
8.钢质接地装置宜采用焊接连接，扁钢和扁钢搭接为_扁钢宽度的2倍、且不少于三面施焊。
9.人工接地体在土壤中埋设深度__不小于〇。
5_m___________。
10.当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时，钢柱或柱子间跨度为18m、27m、18m、27m。
此时是否判定为合格？_____如该建筑是二类防雷，则不合格。
如是三类防雷，则判为合格。
11.SPD第一级标称放电电流10/350μs应为_____≥20_kA________，8/20μs应为______≥80___kA_______。
12.各级SPD应分别安装在_被保护物的前端。
防雷工程技术考试题库计算题
防雷工程技术考试题库（六）计算题部分1．有一栋高15层二类防雷框架结构的建筑物，该楼设有15根引下线，1）在邻近100米情况下发生首次雷击，求大楼附近的磁场强度。
2）直击雷击中该大楼（注：首次雷击），求大楼第四层单根引下线的雷电流强度。
i.二类建筑io=15OKAHo=io/2丌. Sa=15OOOO/2丌.1OO=238.73A/m=2.98高斯ii.四楼以下Kc=1/n=1/15i=Kc.i=1/15.15OOOO=1OKA2、某山区工厂，工厂所在地土壤电阻率ρ=1000Ω.m，用接地电阻表测得接闪器工频接地电阻为17.5Ω，引下线接地点到标地体最远端长度为25.3m，计算其冲击接地电阻是否符合规范要求（规定其冲击接地电阻为Ri≤10Ω，A=1.8，1000的平方根为31.625）？（本题8分）根据ρ2=eLR ~=ARi)(25.6310002mL e= =L/Le=25.3/63.25=0.4A=1.8Ri=17.5/1.8=9.7（Ω）答冲击接地电阻是9.7Ω,符合规范要求3.设在湖边的某机械生产车间，长（L）、宽（W）、高（H）分别为100m、40m、30m，当地年雷暴日为40天，请通过公式计算其预计雷击次数并判定其属于第几类防雷建筑物。
（Td1.3为121，本题8分）N=K*Ng*Ae其中：K取1.5Ng=0.024 Td1.3=0.024*121=2.9Ae=[LW+2（L+W）*[H（200—H）]1/2+πh（200—H）*10-6=[100*40+2（100+40）*[30（200—30）]1/2+π*30（200—30）] *10-6=40014*10-6=0.04N=1.5*2.9*0.04=0.174≥0.06次/a 属于第三类防雷建筑物。
4. 用绘图法或计算法（可任选其中一种方法）计算出以下给定条件的建筑物在地面和屋面的保护半径。
如屋面不在保护范围内应增加何种措施保护。
2016-2017防雷工程资格、防雷检测资格考试试卷、防雷技能理论训练题库2（新版含答案）-试卷7
防雷技能竟赛理论考试卷2一、填空题1.、防雷减灾工作实行安全可靠、技术先进、经济合理的原则。
2.、取得防雷设计、施工资质的单位应当按照资质等级承担相应防雷工程专业设计或者施工，禁止无资质或者超出资质承接防雷工程专业设计和施工，禁止将防雷工程专包或者违法分包，取得《防雷工程资格证》的专业技术人员，不得同时在两个以上防雷工程专业资质单位兼职。
3.、描述雷电流波形基本参数为幅值、波头时间、和半值时间。
4.、GB50057-2010适用于新建、扩建、改建建（构）筑物防雷设计。
5.、预计雷击次数大于0.25 次/a的住宅、办公楼等一般性民用建筑应划分为第二类。
6.、第一类防雷建筑物防闪电电涌的措施：在电源处装设Ⅰ级试验产品的电涌保护器，SPD的电压保护水平值应小于或等于 2.5 KV。
每一保护模式的冲击接地电阻值，无法确定时，冲击接地电阻取等于或大于12.5 KA。
7.、第三类防雷建筑物的外部防雷措施宜采用装设在建筑物上的接闪杆、接闪带或接闪网，也可采用由接闪器接闪杆和接闪带混合组成的接闪器。
其网格尺寸不大于20m×20m 或24m×16m 。
8.、粮、棉大量集中的露天堆场，其年预计雷击次数大于或等于0.05 时，应采用独立接闪杆或架空接闪线防直击雷。
其保护范围的滚球半径取100 m。
9.、人工接地体的埋设深度不小于0.5m，并宜敷设在当地冻土层以下。
其距墙或基础不宜小于 1 m，接地体远离由烧窑、烟道等高温影响使土壤电阻率升高的地方。
10.、当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路和分支线路必须采用TN-S 系统。
11.、一个电子系统的各种箱体、壳体、机架等金属组件与建筑物接地系统的等电位连接网络做功能性等电位连接应采用S 型星型结构或M型网型结构。
12.、建筑物电子信息系统遭受雷击的影响使多方面的，既有直接雷击又有从电源线路、信号线路等侵入的雷电电磁脉冲，还有在建筑物附近落雷形成的电磁场感应，以及由于接闪器接闪后由接地装置引起的地电位反击。
福建省防雷业务技能竞赛试卷(2022年)附答案
福建省防雷业务技能竞赛试卷（2022年）（标准卷）（注意：本卷满分计100分，考试时间为90分钟）一、填空题：每空1分（计28分）1、《气象法》规定，各级气象主管机构应当加强对雷电灾害防御工作的组织管理，并会同有关部门指导对可能遭受雷击的建筑物、构筑物和其他设施安装的雷电灾害防护装置的检测工作。
2、计算格栅形大空间屏蔽的屏蔽系数时，25kH Z适用于首次雷击的磁场，1MH Z适用于后续雷击的磁场。
3、气象台（站）的雷电防护分为三级，气象信息系统的雷击电磁脉冲的防护分为四级。
4、计量必须具有准确性、一致性、朔源性和法制性四个特点。
5、建筑物的基础按结构形式可分为条形、独立、筏板、箱形等。
6、避雷带支持件间距应符合水平直线距离为0.5~1.5m 米，每个支持件能否承受49N（5kgf）的垂直拉力。
7、对于单极性的雷电流和雷电暂态过电压脉冲波形，通常采用幅值、波头时间和波长时间等三个参数加以描述。
8、SPD绝缘电阻的现场测试，可用500V兆欧表对SPD输入端和输出端间进行测试。
9、雷电流产生的暂态脉冲磁场在建筑物内的导体回路中感应出过电压和过电流是通过阻性耦合、感性耦合和容性耦合感应出过电压和过电流来影响设备。
10、等电位连接的过渡电阻的测试采用空载电压4～24V，最小电流为0.2A的测试仪器进行检测，其过渡电阻值一般不应超过0.03Ω。
11、氧化锌压敏电阻片典型的对称伏安特性，大致划分三个阶段：转折区、工作区和上升区。
二、判断题：正确（√）错误（×）（每题1分计8分）1、在土壤电阻率160Ω.m处敷设人工接地体，其地网有效长度80m。
（√）2、当信息系统的金属组件无法与共同接地系统的各组件进行绝缘时，应采用星型等电位连接网络。
（X）3、Ⅰ级分类试验是用标称放电电流In、1.2/50μs冲击电压和最大放电电流Imax的试验。
（X）4、静电电压就是带电体与大地的电位差。
（√）5、在0区、1区的场所，各种管口无管帽时，接闪器应在管口上方半径为5米半球体空间之外。
防雷竞赛--计算题(整理后)
防雷竞赛—计算题题库（仅作复习参考用，因题库来源复杂，不确保题目及答案正确）1、某易燃易爆场所,安装有一支独立避雷针,高22米,其中针长2米,引下线长20米。
已知:针和引下线的单位长度电感分别为1.2uH/m和1.5uH/m,接地装置冲击白兰地电阻为3 ,计算当首次雷击电流为10KA,该防雷装置的压降为多少?L1=0.8 H/m,l2=1.5 H/m,l1=2m,l2=20m,Ri=3I=10KA U= IRi+L1•l1•di/dt+L2•l2•di/dtdi/dt=20kA/μS=10×3+0.8×2×1+1.5×20×1=30+1.6+30=61.6kv2、某单位有一保护高度为10米、直径为8米的易燃易爆物品罐,在该物品罐旁竖立了一座高度为30米的独立避雷针,计算能否有效保护,并画出保护范围示意图。
解:由于易燃物品属一类故 hr=30mRx= =7.64m最远点距离A点距针为3+4=7m由于Rx>7m故该避雷针能有效保护该易燃物品罐3、距某计算机机房50m外的建筑物遭受200kA的雷击, 机房建筑物钢筋格栅网格5m, 格栅网钢材半径0.005m；计算机房的中心区磁场强度是多少A/m？暂无答案4、距重要计算机设备机房中心100m远的避雷针遭到150kA雷击, 计算机房建筑物格栅形屏蔽的网格宽10m；格栅形屏蔽导体（钢材）半径5mm；计算机机房中心的磁场强度是多少A/m？暂无答案5、某宾馆位于长江河畔，该宾馆高88米，长120米，宽50米；该地区的年平均雷暴日数为80天。
按《建筑物防雷设计规范》（GB 50057）要求计算该建筑物属于哪类防直击雷建筑物？该宾馆建筑物内装有大量的通信设备、微电子设备；该宾馆属五星级涉外宾馆和标志性建筑按《建筑物电子信息系统防雷技术规范》GB 50343-2004的要求确定该建筑物内部电子信息系统防雷属于哪一级雷电防护等级？暂无答案6、在某配电盘上安装了Ⅱ级分类试验的SPD，其UP（电压保护水平）为1kV，SPD与相线的连线长度为0.5m，截面积10mm2铜线，SPD与等电位接地端子板的连线长度为0.5m，截面积16mm2铜线。
防雷工程师考试：防雷工程师考试考试卷及答案模拟考试.doc
防雷工程师考试：防雷工程师考试考试卷及答案模拟考试 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、填空题 所有进入建筑物的外来导电物均应在（ ）的界面处做等电位连接。
本题答案： 2、填空题 在设计接闪器时，可采用（ ）之一或任意组合。
本题答案： 3、填空题 金属油灌必须作（ ）接地，其接地点不应少于（ ）处，其弧形间距不应（ ）。
本题答案： 4、问答题 第三类建筑物防雷装置接地冲击电阻是多少欧姆才符合要求。
本题答案： 5、问答题 什么叫跨步电压？ 本题答案： 6、填空题 建筑物根据其重要性、使用性质、发生雷击事故的可能性和后果分为第一类（ ），第二类（ ）和第三类（ ）。
姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：7、单项选择题二类防雷建筑物防直击雷接地宜和防雷电感应，电气设备等接地共同用一接地装臵，并宜与埋地金属管道相连；当不共同，不相连时，两者间在地中的距离应符合Se2≥0.3KcRi的要求，但不应小于（）。
A.3mB.2mC.4mD.-4m本题答案：8、问答题新旧建筑物防雷规范主要区别有哪些？本题答案：9、单项选择题通常，晴天自由大气电势随高度（）A.减小B.迅速减小C.少变D.增加本题答案：10、填空题《中华人民共和国气象法》规定，各级（）主管机构应当加强对雷电灾害防御工作的组织管理。
安装的雷电灾害防御装置应当符合（）主管机构规定的使用要求。
本题答案：11、问答题埋地通信电缆受雷击行为有几种？本题答案：12、问答题根据滚球法，当避雷针高度h小于等于hr，单支避雷针的保护范围如何确定？（GB50057-1994（2000版）附录四）本题答案：13、问答题申请防雷装置施工图设计审核应当提交哪些材料？本题答案：14、问答题第一类建筑物装设的均压环环间垂直距离是多少米才符合要求。
防雷考试计算题2
防雷考试计算题2 work Information Technology Company.2020YEAR计算题1、某市郊旷野炸药仓库，长10米、宽7米、高5米，请计算该建筑物年预计雷击次数N （已知该市Ng=6.01）。
（数据取两位小数）。
解：g e N kN A =， 其中，2k =， 6.01g N =6[2()(200)]10e A LW L W H H π-=++-⨯6[1072(107) 3.145(2005)]100.0042e A -=⨯++⨯-⨯= 所以，2 6.010.00420.05N =⨯⨯=（次/年）2、一烟囱高20.0m ，烟囱上接闪杆长1.0m. 在其下方距离10.0m 处有一配电房，配电房的长、宽、高分别为12.0m ，6.0m ，5.0m （如图）。
问该烟囱上的接闪杆能否对该配电房进行有效保护？6.010.0 6.0解：h=20+1=21m （接闪杆高度） h r =60（滚球半径） h x =5（被保护物的高度）x r =21.62x r m ==烟囱到建筑物（配电房）最远处/角的距离： 22(106)(12/2)17.08r m =++=因为：r x ＞r ，所以接闪杆能对该配电房进行有效保护。
3、某工厂在设计低压线路引入机房时考虑采用电缆埋地引入方式，实地勘测时土壤电阻率ρ=144Ω·m ，试问该工厂低压电缆埋地的最短尺寸?解：低压线路直接埋地的长度应符合ρ2≥l 要求，但不应小于15m 。
ρ2≥l =2×12=24m ＞15m所以，该工厂低压电缆埋地引入机房时的最短尺寸为24m 。
4、有一建筑物，长24m ，宽12.8m ，高21m ，试确定为几级类防雷建筑物（ 已知该地区年平均雷暴日为38d/a ）。
解：由公式N =0.1T d 得N =0.1×38=3.8 因为H<100m ，所以 A =[lw+2(l+w)×+πH×(200－H)]×10=[24×12.8+2(24+12.8)×+3.14×21×(200－21)]×10=0.0166由g e N kN A =，其中K=1，得N=1×3.8×0.0166=0.063(次/年) 因为0.05<N<0.25 ，所以该建筑物为三类防雷建筑物 。
滚球法防雷计算例题
滚球法防雷计算例题滚球法（也称为球网法）是一种常用的防雷技术，通过合理布设导线和接地装置，在雷电活动时将雷电流引导到地下，以保护建筑物和人员的安全。
本文将通过一个防雷计算例题，介绍滚球法的基本原理和具体操作步骤。
一、滚球法的基本原理滚球法的基本原理是利用金属导线的导电特性，将建筑物上方的雷电流引导到地下，从而减少对建筑物的冲击。
具体而言，滚球法包括以下几个关键步骤：1. 构建接地系统：选择一个适当的位置，在建筑物周围埋设导线，并与大地形成良好的接地系统。
导线的选材和尺寸需根据具体情况进行计算。
2. 安装避雷针：在建筑物的顶部安装避雷针，避雷针可通过尖峰将雷电引导到导线上，避免雷电直接击中建筑物。
3. 连接导线：将避雷针与周围的导线连接起来，确保导线系统的完整性。
4. 引入地下：将导线从建筑物的顶部引入地下，通过合适的接地装置将雷电流分散到地下。
5. 地下接地：合理布设接地装置，确保雷电流能够有效分散到地下。
二、防雷计算例题假设某建筑物的高度为30米，希望利用滚球法进行防雷保护。
根据建筑物的高度和周围环境条件，我们需要计算导线的选材和尺寸，以及接地系统的布设情况。
1. 导线选材和尺寸计算首先，我们需要选择合适的导线材料，通常使用的是铜导线。
铜导线具有良好的导电性能，且耐腐蚀性能较好。
其次，根据建筑物的高度和周围环境条件，我们需要计算导线的直径。
一般情况下，导线直径与建筑物高度成正比，具体比例可根据实际情况确定。
2. 接地系统布设在进行接地系统布设时，我们需要考虑以下几个因素：（1）接地电阻：接地电阻的大小直接关系到雷电流能否有效分散到地下。
一般情况下，接地电阻应小于10欧姆。
（2）接地深度：一般情况下，接地深度需根据地质条件进行合理选择，一般深度在1.5-2米之间。
（3）接地装置选取：常见的接地装置包括接地棒、接地网等，具体选取应根据建筑物的类型、形状和周围环境特点综合考虑。
3. 安装避雷针和导线连接在安装避雷针时，应选择合适的位置，确保避雷针能够最大程度地引导雷电。
防雷考试试题及答案
防雷考试试题及答案2(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--防雷考试试题及答案一、名词解释（30分）防雷装置：接闪器，引下线，接地装置，电涌保护器及其它连接导体的总合。
雷电感应：闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生电火花。
电磁兼容：设备或系统具有在电磁环境中能正常工作，且不对环境中任何事物构成不能承受的电磁干扰的能力。
保护接地：将电气装置正常时不带电的外露导电部分按系统的接地型式接保护线（PE线）或保护中性线（PEN线），称为保护接地。
浪涌保护器：具有非线性特点的、用以限制线路中传导瞬态过电压和引起电涌电流、且具有非线性特点的一种器件。
1、残压：在放电电流流过SPD期间或放电电流通过后的瞬间端子间出现的电压峰值。
2、信息系统：建筑物内电子装置的总称。
信息系统：建筑物内许多类型的电子装置，包括计算机、通信设备、控制装置等的统称。
3、滚球法：以hr为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器，或只触及接闪器和地面，而不触及需要保护的部位时，则该部位就得到了接闪器的保护。
滚球法：是以hr为半径的一个球体，沿需要防直击雷的部位滚动当球体只触及接闪器和地面，而不触及需要保护的部位时，则该部位就得到接闪器的保护的计算方法。
4、雷电感应：闪电放电时在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。
5、雷电防护区：根据被保护设备所在位置，所能耐受的电磁强度及要求相应采取的防护措施而划分的防护区域。
6、雷电电磁脉冲：是一种干扰源。
指闪电直接击在建筑物防雷装置和建筑物附近说引起的效应。
绝大多数是通过连接导体的干扰。
如：雷电流或部分雷电流被雷击击中的装置的电位升高以及电磁辐射干扰。
雷击电磁脉冲：雷电直接击在建筑物防雷装置或建筑物附近时，引起的电磁效应。
7、共用接地系统：将防雷装置，建筑物主要金属构件，低压配电保护线（PE）设备保护接地、屏蔽体接地、防静电接地和信息设备逻辑地等相互连接到一个或多个导通的接地装置的金属装置。
防雷检测试题
防雷检测试题一、选择题（每题2分，共20分）1. 防雷检测中，以下哪项不是检测内容？A. 接地电阻值B. 避雷针高度C. 建筑物结构D. 避雷带连接情况2. 以下哪个不是防雷装置的组成部分？A. 避雷针B. 避雷网C. 避雷线D. 避雷窗3. 建筑物防雷检测的周期一般为多久？A. 每半年一次B. 每年一次C. 每两年一次D. 每三年一次4. 以下哪项不是防雷检测的仪器设备？A. 接地电阻测试仪B. 万用表C. 避雷针测试仪D. 绝缘电阻测试仪5. 避雷针的接地电阻值一般不应超过多少？A. 1ΩB. 5ΩC. 10ΩD. 20Ω二、判断题（每题1分，共10分）6. 防雷检测的目的是确保建筑物在雷电天气中安全。
（）7. 所有建筑物都需要进行定期的防雷检测。
（）8. 避雷针的高度越高，防雷效果越好。
（）9. 接地电阻值越小，防雷效果越好。
（）10. 避雷带和避雷网可以互相替代使用。
（）三、简答题（每题5分，共20分）11. 简述防雷检测的一般流程。
12. 说明为什么建筑物需要定期进行防雷检测。
13. 描述避雷装置的维护要点。
14. 阐述接地电阻测试仪的工作原理。
四、计算题（每题5分，共10分）15. 如果一个建筑物的避雷针接地电阻值为4Ω，而标准要求不超过5Ω，请计算其符合标准的百分比。
16. 假设一个建筑物的避雷带长度为100米，如果避雷带的电阻值是0.1Ω/米，请计算整个避雷带的总电阻值。
五、案例分析题（每题5分，共10分）17. 某建筑物在雷电天气中遭受雷击，事后检测发现避雷针接地电阻值超标。
分析可能的原因及改进措施。
18. 某新建大楼在设计阶段就考虑到了防雷问题，但建成后发现避雷带连接不规范。
分析可能的设计或施工问题，并提出解决方案。
六、论述题（每题10分，共10分）19. 论述现代建筑中智能化防雷系统的重要性及其发展趋势。
防雷综合计算题
防雷综合计算题六．计算题1、某市平均雷暴日为40天，市区有一建筑物高28m ，顶部长50m ，宽10m ，女儿墙高1m ，在其顶上安装一支8m 高的避雷针，不设避雷网、避雷带，预计这座建筑物每年可能遭受的雷击次数是多少？能否得到安全保护？解：e g A kN N =63.110)200()200()(2[024.0-⨯-+-⋅++==H H H H W L LW A T N e d g π ）次a N N A g e /(07.0024.0903.21903.240024.0024.010)]28200(2814.3)28200(28)1050(21050[3.16=⨯⨯==⨯==⨯-⨯+-++⨯=-又根据 )2()2(x r x r x h h h h h h r ---=)(24.4)28602(28)36602(36m r x =-⨯--⨯=答预计这座建筑物每年可能遭受的雷击次数是007次/a ，在其顶上安装一支8m 高的避雷针不能安全保护该建筑物。
2、某山区工厂，工厂所在地土壤电阻率ρ=1000Ω·m ，用接地电阻表测得接闪器工频接地电阻为17．5Ω，引下线接地点到标地体最远端长度为25．3m,计算其冲击接地电阻是否符合规范要求（规定其冲击接地电阻为R i ≤10Ω）？ 解：根据ρ2=e LR ~=AR i )(25.6310002m L e ==L/L e =25.3/63.25=0.4查表得A=1.8R i =17.5/1.8=9.7（Ω）答冲击接地电阻是9.7Ω,符合规范要求3．某市一建筑物上安装了4米高的避雷针，引下线长50米，避雷针和引下线的电感分别为1.2μH/m 和1.5μH/m,接地冲击电阻为4Ω，计算当雷击电流为50KA ，波头时间为0.25μs 时，在52米和32米高度处的对地电位是多少?解：根据 dt di hL R I U g z 00+= 331020025.01050⨯=⨯=dt di （A ） )(980010200)325.1(41050)(1568010200)505.122.1(4105033323352KV U KV U =⨯⨯+⨯⨯==⨯⨯+⨯+⨯⨯=答在52米和32米高度处的对地电位分别是15680KV 和9800KV 。
防雷考试计算题2
计算题1、某市郊旷野炸药仓库，长10米、宽7米、高5米，请计算该建筑物年预计雷击次数N （已知该市Ng=6.01）。
（数据取两位小数）。
解：g e N kN A =，其中，2k =， 6.01g N =6[2()(200)]10e A LW L W H H π-=++-⨯6[1072(107) 3.145(2005)]100.0042e A -=⨯++⨯-⨯= 所以，2 6.010.00420.05N =⨯⨯=（次/年）2、一烟囱高20.0m ，烟囱上接闪杆长1.0m. 在其下方距离10.0m 处有一配电房，配电房的长、宽、高分别为12.0m ，6.0m ，5.0m （如图）。
问该烟囱上的接闪杆能否对该配电房进行有效保护？解：h=20+1=21m （接闪杆高度） h r =60（滚球半径） h x =5（被保护物的高度）x r =21.62x r m =烟囱到建筑物（配电房）最远处/角的距离： 17.08r m ==因为：r x ＞r ，所以接闪杆能对该配电房进行有效保护。
3、某工厂在设计低压线路引入机房时考虑采用电缆埋地引入方式，实地勘测时土壤电阻率ρ=144Ω·m ，试问该工厂低压电缆埋地的最短尺寸?解：低压线路直接埋地的长度应符合ρ2≥l 要求，但不应小于15m 。
ρ2≥l =2×12=24m ＞15m所以，该工厂低压电缆埋地引入机房时的最短尺寸为24m 。
4、有一建筑物，长24m ，宽12.8m ，高21m ，试确定为几级类防雷建筑物？（已知该地区年平均雷暴日为38d/a ）。
解：由公式N =0.1T d 得N =0.1×38=3.8 因为H<100m ，所以 A =[lw+2(l+w)×+πH×(200－H)]×10=[24×12.8+2(24+12.8)×+3.14×21×(200－21)]×10=0.0166由g e N kN A =，其中K=1，得N=1×3.8×0.0166=0.063(次/年) 因为0.05<N<0.25 ，所以该建筑物为三类防雷建筑物 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算题1、某市郊旷野炸药仓库，长10米、宽7米、高5米，请计算该建筑物年预计雷击次数N （已知该市Ng=6.01）。
（数据取两位小数）。
解：g e N kN A =，其中，2k =， 6.01g N =6[2()(200)]10e A L W L H H H π-=+++-⨯6[1072(10005) 3.145(2005)]100.0042e A -=⨯+++⨯-⨯= 所以，2 6.010.00420.05N =⨯⨯=（次/年）2、一烟囱高20.0m ，烟囱上接闪杆长1.0m. 在其下方距离10.0m 处有一配电房，配电房的长、宽、高分别为12.0m ，6.0m ，5.0m （如图）。
问该烟囱上的接闪杆能否对该配电房进行有效保护？解：h=20+1=21m （接闪杆高度） h r =60（滚球半径） h x =5（被保护物的高度）x r21.62x r m =烟囱到建筑物（配电房）最远处/角的距离： 17.08r m ==因为：r x ＞r ，所以接闪杆能对该配电房进行有效保护。
3、某工厂在设计低压线路引入机房时考虑采用电缆埋地引入方式，实地勘测时土壤电阻率ρ=144Ω·m ，试问该工厂低压电缆埋地的最短尺寸?解：低压线路直接埋地的长度应符合ρ2≥l 要求，但不应小于15m 。
ρ2≥l =2×12=24m ＞15m所以，该工厂低压电缆埋地引入机房时的最短尺寸为24m 。
4、有一建筑物，长24m ，宽12.8m ，高21m ，试确定为几级类防雷建筑物？（已知该地区年平均雷暴日为38d/a ）。
解：由公式N =0.1T d 得N =0.1×38=3.8 因为H<100m ，所以A =[lw+2(l+w)×+πH×(200－H)]×10=[24×12.8+2(24+12.8)×+3.14×21×(200－21)]×10=0.0166由g e N kN A =，其中K=1，得N=1×3.8×0.0166=0.063(次/年) 因为0.05<N<0.25 ，所以该建筑物为三类防雷建筑物 。
5、某山区工厂，工厂所在地土壤电阻率ρ=1000Ω·m ，用接地电阻表测得接闪器工频接地电阻为17．5Ω，引下线接地点到标地体最远端长度为25．3m,计算其冲击接地电阻是否符合规范要求（规定其冲击接地电阻为R i ≤10Ω）？解：根据 R ~=AR i ，L e =2ρ=63.25 L/Le=25.3/63.25=0.4 查表得A=1.8，R i =R ~/A=17.5/1.8=9.7（Ω） 所以，该工厂的冲击接地电阻是9.7Ω,符合规范要求。
6、某市一建筑物上安装了4米高的接闪杆，引下线长50米，接闪杆和引下线的电感分别为1.2μH/m 和1.5μH/m,接地冲击电阻为4Ω，计算当雷击电流为50KA ，波头时间为0.25μs 时，在52米和32米高度处的对地电位是多少? 解： L1=1.2H/m,L2=1.5H/m,l1=4m,l2=50m,Ri=4ΩI=50KAU = IRi+L1•l1•di/dt+L2•l2•di/dt di/dt=50/0.25=200kA/μsU52=50×4+1.2×（4-2）×200+1.5×50×2000.050.10.20.30.40.50.60.70.80.91.01.01.52.02.53.0ρ≥2000Ω*mρ≤1000Ω*mρ﹦100Ω*mρ﹦500Ω*mAL/LeLe=2√ ρ=200+480+ 15000 =15680U32=50×4+1.5×32×200 =200+9600 =9800KV所以，在52米和32米高度处的对地电位分别是15680KV 和9800KV 。
7、某市平均雷暴日为45天，市区有一建筑物高29m ，顶部长50m ，宽10m ，女儿墙高1m ，在其顶上正中位置安装一支8m 高的接闪杆，不设接闪网、接闪带，问：这座建筑物的年预计雷击次数是多少？能否得到安全保护？解：因女儿墙高1m ，所以建筑物高H=30m ，杆高h=29+8=37m ；无特别说明，滚球半径取60m 。
N=K ×Ng ×Ae 其中，K 取1Ng=0.1T d =0.1×45=4.5Ae=[LW+2（L+W ））H —200（H +πH （200—H ）]×10-6 =[50×10+2（50+10）×）30—200（30+3.14×30（200—30）] ×10-6 =25083×10-6 =0.025N=K ×Ng ×Ae=1×4.5×0.025=0.11（次/a ）)2()2(x r x r x h h h h h h r ---= =）37-60×2（×37-）30-60×2（×30 =55.42-51.96 =3.46（m ）， R=5.2525522=+ 因为r x <R ，所以，在其顶上安装一支8m 高的接闪杆不能安全保护该建筑物。
8、电池组的电动势E=9V ，给电阻R=3.5欧姆的负载供电，电流为2.5A ，求电池组的内阻r 为多少欧姆？解：根据全电路欧姆定律rR EI +=，可得)(1.05.35.29Ω=-=-=R I E r 所以，电池组的内阻为0.1Ω。
9、某信息系统设备在一的砖混结构的建筑物内，设备耐冲击磁场强度为110A/m 。
当在距设备平均100m 处落入一幅值达100kA 的闪电时，设备能承受闪电产生的磁场强度吗？请通过计算加以说明。
解：砖混结构建筑物无格栅形大空间屏蔽，其磁场强度按下式计算： H O =i 0/(2·π·Sa)（A/m ） =100000/2×3.14×100=159.24(A/m)＞110A/m 所以，设备不能承受闪电产生的磁场强度。
10、有一个二类防雷建筑物，楼顶有一雷达接收天线，高10米，设两支接闪杆，杆高15米，距离20米远，问能否保护住天线？解：因D=20米＜2）h ﹣2hr （h =2×）15-45×2（×15=67米，故应按双支等高接闪杆方法计算。
在保护范围上边线上的保护高度hx 为： hx=hr － ＝45－ ＝45－31.62＝13.38米＞10米所以，能保护住雷达天线。
11、有一栋办公大楼天面上设有接闪带和接闪网格保护，但有三个卫星收发天线，不在其保护范围内，需要加装接闪杆保护，如果接闪杆的安装位置距离最远的接收天线为10m ，卫星天线高4m ，需要架设多高的接闪杆，才能够使所有卫星天线在其保护范围之内？解：无特别说明，办公大楼属于第三类建筑物，h r =60m,又h X =4m ，接闪杆的安装位置距离最远的接收天线为10m ，即接闪杆的保护半径r=10m 。
4h =10= h 2－120h+994.77=01202h =1202120102.8228.96()m ±=-==所以，应架设高度高于8.96米的接闪杆才能够使卫星天线在其保护范围之内。
12、第一类防雷建筑物防雷接地工频接地电阻为10欧，换算系数A=1.4，问：建筑物的地中金属物与防雷地的安全距离是多少?解：根据GB50057—2010规定，建筑物的地中金属物与防雷地的安全距离 S el ≥0.4R i ≥3米R i =R ～/AS el ≥0.4R i =0.4×10÷1.4=2.86米所以，此建筑物的地中金属物与防雷地的安全距离应大于或等于3米。
13、一个二类建筑物，首次雷击（I=150KA 、10/350μs ），请计算5米长10㎜2铜线上产生的残压？（注：单位长度电感l 0=1μH/m ） 解：U L =l 0*L*di/dt=1×5×150/10=75 KV14、有一栋高12层二类防雷框架结构的建筑物，该楼设有10根引下线， （1）在邻近100米情况下发生首次雷击，求大楼附近的磁场强度。
（2）直击雷击中该大楼（注：首次雷击），求大楼第四层单根引下线的雷电流强度。
解：（1）二类建筑i 0=15OKA H o =i 0/（2π. Sa ）=15OOOO/（2π×1OO ） =238.73A/m（2）四楼以下Kc=1/n=1/10i=Kc.i 0=（1/10）×15OOOO=15KA15、设在湖边的某机械生产车间，长（L ）、宽（W ）、高（H ）分别为100m 、40m 、30m ，当地年雷暴日为40天，请通过公式计算其预计雷击次数并判定其属于第几类防雷建筑物。
解：N=K ×Ng ×Ae 其中，K 取1.5Ng=0.1T d =0.1×40=4Ae=[LW+2（L+W ）×）H —200（H +πh （200—H ）]×10-6=[100×40+2（100+40）×）30—200（30+π×30（200—30）] ×10-6=40014×10-6 =0.04N=1.5×4×0.04=0.24(次/a)因为0.25次/a>N>0.05次/a ，所以，该车间属于第三类防雷建筑物。
16、某建筑物长、宽、高分别为40m 、20m 、30m ，现在楼面正中心位置装设一根接闪杆，杆高10m ，请问该接闪杆能否全面保护楼面。
解：楼面需保护的范围是：222010+=500=22.36m 地面保护半径r 0=)2(h h h r -=)40602(40-∙=3200 =56.6m楼面保护半径r 30=)2(h h h r -—)2(3030h h h r - =56.6-)30602(30-∙ =56.6-52 =4.6m.显然，r 30远小于22.36m.，故单支接闪杆无法全面保护，17、一枝独立接闪杆高度10米，为炸药库提供直击雷保护时，请计算该接闪杆在5米高度上的保护半径。
（保留小数一位）解：炸药库为一类防雷建筑，滚球半径hr=30米10米高的接闪杆在5米高度上，接闪杆的保护半径为 r 5=)2(00h h h r --)2(55h h h r -=)10302(10-⨯-)5302(5-⨯ =105—511 ≈22.4—16.6 =5.8（米）18、某公司设计的水平接地体总长度为33米，实测工频接地电阻13欧，实测土壤电阻率为1000欧米，该接地体冲击接地电阻为多少。
