2020西南大学-钢结构设计【0759】大作业
西南大学2020年秋季结构力学【0729】机考大作业参考答案
- 1 -
西南大学培训与继续教育学院课程考试试题卷
学期:2020年秋季 课程名称【编号】:结构力学【0729】 A 卷 考试类别:大作业 满分:100分
一、作图示1所示结构的弯矩图:任选1题作答,计20分。
(1) (2)
图1
二、 简答题:本大题共3小题,任选2题作答,每题15分,计30分。
1. 杆件内力求解的基本方法。
答:杆件内力计算可以分为基本的两大类基本问题,静定结构的内力计算和超静定结构的内力计算。
静定结构主要采用节点法和截面法能全面求解。
实际工程中以超静定结构多见。
1. 节点法
桁架结构中各杆的连接点称为节点。
节点法就是选去某个节点为研究对象,将于这个节点相连的杆件截断,作用在节点上的力可能包含被截断杆件的内力、加在节点行的外力和支座的约束反力,他们组。

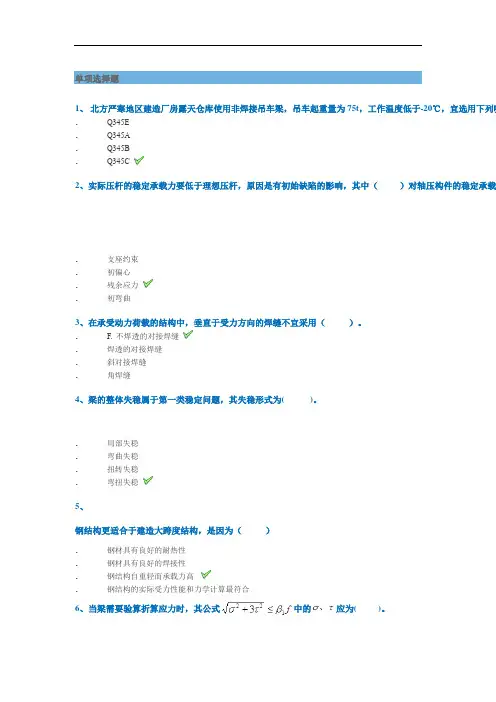

2020年秋西南大学网络学院0759]《钢结构设计》辅导指导
单项选择题1、北方严寒地区建造厂房露天仓库使用非焊接吊车梁,吊车起重量为75t,工作温度低于-20℃,宜选用下列哪.Q345E.Q345A.Q345B.Q345C2、实际压杆的稳定承载力要低于理想压杆,原因是有初始缺陷的影响,其中()对轴压构件的稳定承载.支座约束.初偏心.残余应力.初弯曲3、在承受动力荷载的结构中,垂直于受力方向的焊缝不宜采用()。
. F. 不焊透的对接焊缝.焊透的对接焊缝.斜对接焊缝.角焊缝4、梁的整体失稳属于第一类稳定问题,其失稳形式为( )。
.局部失稳.弯曲失稳.扭转失稳.弯扭失稳5、钢结构更适合于建造大跨度结构,是因为().钢材具有良好的耐热性.钢材具有良好的焊接性.钢结构自重轻而承载力高.钢结构的实际受力性能和力学计算最符合6、当梁需要验算折算应力时,其公式中的应为( )。
.梁最大剪力截面中的最大正应力和最大剪应力.验算点的正应力和剪应力.梁中的最大正应力和最大剪应力.梁最大弯矩截面中的最大正应力和最大剪应力7、某屋架,采用的钢材为,型钢及节点板厚度均不超过16mm,钢材的抗压强度设计值是()。
.205 N/mm2.200N/mm2.235N/mm2.215 N/mm28、对于直接承受动力荷载的结构,计算正面直角焊缝时( )。
.与侧面角焊缝的计算式相同.要考虑正面角焊缝强度的提高.取βf=1.22.要考虑焊缝刚度影响9、一个普通剪力螺栓在抗剪连接中的承载力是()。
.被连接构件(板)的承压承载力.前两者中的较大值.A、B中的较小值.螺杆的抗剪承载力10、钢材经过冷加工(冷拉、冷弯、冲孔、机械剪切)所产生的冷作硬化(应变硬化)后,其()基本保.韧性.塑性.抗拉强度和屈服强度.弹性模量11、经济高度指的是()。
.挠度等于规范限值时梁的截面高度.强度与稳定承载力相等时梁的截面高度.腹板与翼缘用钢量相同时梁的截面高度.用钢量最小时梁的截面高度12、下列关于焊缝的描述,其中正确的是()。
西南大学2020年秋季钢结构设计【0759】机考大作业参考答案
西南大学培训与继续教育学院课程考试试题卷
学期:2020年秋季
课程名称【编号】:钢结构设计【0759】 A卷
考试类别:大作业满分:100分
一、填空题(3分/题,共15分)
1、钢结构目前采用的设计方法是以概率理论为基础的状态设计方法。
2、在三向应力状态下,钢材转入塑性状态的综合强度指标称为折算应力。
3、承受轴心力的板件用斜向的对接焊缝对接,焊缝轴线方向与作用力方向的
夹角符合tan≤ 1.5 时,其强度可不计算。
4、对于单轴对称的轴心受压构件,绕对称轴屈曲时,由于截面重心与弯曲中心不重合,
将发生弯扭屈曲现象。
5、在不改变梁的截面规格、荷载作用形式和位置的前提下,提高梁整体稳定性的最有效
措施是增加侧向支撑点(减小侧向支撑间距)。
- 1 -。
2015年西南大学《钢结构设计》[0759]大作业最新标准答案
解:αf=0.8.
W腹=Ix/(1444-30)=(8504×107)/(1444-30)=6014×104mm3
αf·Δσ=αf·Mkmax/W腹=0.8×5583.5×106/(6014×104)=74.3 N/mm2
4、简述柱间支撑布置的原则。
答:1)承受并传递纵向水平荷载:作用于山墙上的风荷载、吊车纵向水平荷载、纵向地震力等。
2)减少柱在平面外的计算长度。
3)保证厂房的纵向刚度。
5、一钢桁架的受压腹杆,采用填板连接而成的双角钢T形截面构件,角钢用2L50×5。腹杆的两端分别焊于上、下弦杆的节点板上,节点中心距为1.2m,角钢截面特性如图所示。确定在节点板间连接两角钢的填板数。
\
二、计算题(每题10分,共20分)
1、次梁与主梁连接采用10.9级M16的高强度螺栓摩擦型连接,连接处钢材接触表面的处理方法为喷砂后涂无机富锌漆,其连接方式如图所示,考虑了连接偏心的不利影响后,取次梁端部剪力设计值V=110.2kN,求连接所需的高强度螺栓数量(个)?
解:根据《钢规》第7.2.2条第1款,式(7.2.2-1)及表7.2.2-1、表7.2.2-2,一个10.9级M16高强度螺栓的抗剪承载力设计值为:
学号:1515452613003姓名:刘昊仑层次:专升本
类别:网教专业:土木工程2015年12月
课程名称【编号】:钢结构设计【0759】A卷
题号
一
二
三
四
五
总分
评卷人
得分
(横线以下为答题区)
一、问答题(每题10分,任选4题,共40分)
钢结构设计
解答:考虑次梁自重的均布荷载设计值:
次梁跨中弯矩值:
根据《钢结构设计规范》(GB50017-2003)第4.1.1条式(4.1.1)
弯曲应力计算值:承受静力荷载,应考虑截面塑形发展系数,对工字型截面
,
,
根据《钢结构设计规范》(GB50017-2003)第5.1.2条、表5.1.2-1(P.37),H形截面,焊接、焰切边,对x轴和y轴均为b类截面,查附录C,表C-2(p.130), > 根据《钢结构设计规范》(GB50017-2003)第5.1.2条、表5.1.2-1(P.36)
<
提示:按侧面角焊缝进行计算。
5、在夹层结构中,假定主梁作用于立柱的轴向压力设计值 ;立柱选用Q235B钢材,截面无孔眼削弱,翼缘板为焰切边。立柱与基础刚接,柱顶与主梁为铰接,其计算长度在两个主轴方向均为5.50m。要求对立柱按实腹式轴心受压构件作整体稳定性验算。试问,柱截面的压应力设计值( )?(20分)
5、在夹层结构中,假定主梁作用于立柱的轴向压力设计值 ;立柱选用Q235B钢材,截面无孔眼削弱,翼缘板为焰切边。立柱与基础刚接,柱顶与主梁为铰接,其计算长度在两个主轴方向均为5.50m。要求对立柱按实腹式轴心受压构件作整体稳定性验算。试问,柱截面的压应力设计值( )?
解答:根据《钢结构设计规范》(GB50017-2003)第5.3.8条、表5.3.8(P.56),受压立柱构件在两个方向(强轴和弱轴)的计算长度均为5.5m,受压立柱构件的容许长细比[ ]取150。

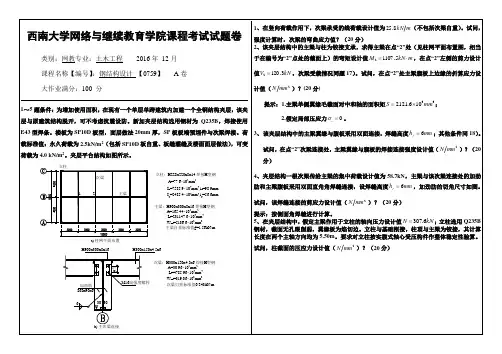

西南大学网络与继续教育学院课程考试试题卷
类别:网教专业:土木工程2016年12月
2020年[0759]《钢结构设计》作业及答案
单项选择题1、北方严寒地区建造厂房露天仓库使用非焊接吊车梁,吊车起重量为75t,工作温度低于-20℃,宜选用下列哪一种钢材?( . Q345E. Q345A. Q345B. Q345C.支座约束.初偏心.残余应力3、在承受动力荷载的结构中,垂直于受力方向的焊缝不宜采用()。
. F. 不焊透的对接焊缝.焊透的对接焊缝.斜对接焊缝.角焊缝.局部失稳.弯曲失稳.扭转失稳.弯扭失稳.钢材具有良好的耐热性.钢材具有良好的焊接性.钢结构自重轻而承载力高.钢结构的实际受力性能和力学计算最符合6、当梁需要验算折算应力时,其公式中的应为( )。
.梁最大剪力截面中的最大正应力和最大剪应力.验算点的正应力和剪应力.梁中的最大正应力和最大剪应力.梁最大弯矩截面中的最大正应力和最大剪应力. 205 N/mm2. 200N/mm2. 235N/mm2. 215 N/mm2.与侧面角焊缝的计算式相同.要考虑正面角焊缝强度的提高.取βf=1.22.要考虑焊缝刚度影响.前两者中的较大值. A、B中的较小值.螺杆的抗剪承载力.韧性.塑性.抗拉强度和屈服强度.弹性模量.腹板与翼缘用钢量相同时梁的截面高度.用钢量最小时梁的截面高度.在焊接结构中,对1、2级焊缝在设计图纸中可以不注明.在钢板厚度大于4mm的承受静力荷载的对接连接中,应从板的一侧或两侧做成坡度不大于1:4的斜坡,以减少应力集中.在钢结构设计中,当板件较厚而受力较小时,可采用部分焊透的对接焊缝.当对接焊缝的质量等级为一级或二级时,必须在外观检查的基础上再做无损检测,检测比例为焊缝长度的1/5.距支座l/6 .距支座l/8 .距支座l/4 .距支座l/3. E55. E45. E50. E43.荷载特征、连接方法和工作环境.结构的重要性、荷载特征、结构形式、应力状态和连接方法.结构形式、应力状态、钢材厚度和工作环境.结构的重要性、荷载特征、结构形式、应力状态、连接方法、工作环境、钢材厚度和价格16、如图所示,连接两工字钢的对接焊缝中,所受正应力最大的点是()。
西南大学网络与继续教育0759钢结构设计参考答案
西南大学网络与继续教育学院课程考试试题卷类别:网教专业:土木工程 2017年6月课程名称【编号】:钢结构设计【0759】 A卷大作业满分:100 分一、名词解释(每题10分,任选2题,共20分)1、塑性塑性是一种在某种给定载荷下,材料产生永久变形的材料特性。
2、摩擦型高强度螺栓依靠螺帽和螺母之间的摩擦力来承受工作荷载的螺栓称为摩擦型高强度螺栓。
.3、残余应力构件在制造过程中,将受到来自各种工艺等因素的作用与影响;当这些因素消失之后,若构件所受到的上述作用与影响不能随之而完全消失,仍有部分作用与影响残留在构件内,则这种残留的作用与影响称为残留应力或残余应力。
4、受弯构件的整体失稳受弯构件在荷载作用下,虽然其正应力还低于钢材的强度,但其变形会突然偏离原来的弯曲变形平面,同时发生侧向弯曲和扭转,这种现象为受弯构件的整体失稳二、问答题(每题20分,任选2题,共40分)1、钢结构的合理应用范围是什么①大跨结构②工业厂房③受动力荷载影响的结构④多层和高层建筑⑤高耸结构⑥可拆卸的结构⑦容器和其他构筑物⑧轻型钢结构⑨钢和砼的组合结构2、焊缝的质量级别有几级各有哪些具体检验要求焊缝质量分为三个等级。
三级质量检查只对全部焊缝进行外观缺陷及几何尺寸检查,其外观可见缺陷及几何尺寸偏差必须符合三级合格标准要求;二级质量检查除对外观进行检查并达到二级质量合格标准外,还需用超声波或射线探伤20%焊缝,达到B级检验Ⅲ级合格要求;一级质量检查除外观进行检查并符合一级合格标准外,还需用超声波或射线对焊缝100%探伤,达到B级检验Ⅱ级合格要求3、普通螺栓连接和摩擦型高强度螺栓连接,在抗剪连接中,它们的传力方式和破坏形式有何不同4、什么叫钢梁丧失整体稳定影响钢梁整体稳定的主要因素是什么提高钢梁整体稳定的有效措施是什么三、计算题(任选1题,共40分)1、如图所示某连接板使用双面角焊缝与柱翼缘相连,h f=6mm,承受偏心剪力V的作用(静力荷载),试确定此焊缝所能承受的V的最大值。
2020年秋西南大学0759《钢结构设计》在线作业(答案)
西南大学培训与继续教育学院课程代码:0759学年学季:20202窗体顶端单项选择题1、北方严寒地区建造厂房露天仓库使用非焊接吊车梁,吊车起重量为75t,工作温度低于-20℃,宜选用下列哪一种钢材?()Q345EQ345AQ345BQ345C2、实际压杆的稳定承载力要低于理想压杆,原因是有初始缺陷的影响,其中()对轴压构件的稳定承载力影响最大。
支座约束初偏心残余应力初弯曲3、在承受动力荷载的结构中,垂直于受力方向的焊缝不宜采用()。
F. 不焊透的对接焊缝焊透的对接焊缝斜对接焊缝角焊缝4、梁的整体失稳属于第一类稳定问题,其失稳形式为()。
局部失稳弯曲失稳扭转失稳弯扭失稳5、钢结构更适合于建造大跨度结构,是因为()钢材具有良好的耐热性钢材具有良好的焊接性钢结构自重轻而承载力高钢结构的实际受力性能和力学计算最符合6、当梁需要验算折算应力时,其公式中的应为( )。
梁最大剪力截面中的最大正应力和最大剪应力验算点的正应力和剪应力梁中的最大正应力和最大剪应力梁最大弯矩截面中的最大正应力和最大剪应力7、某屋架,采用的钢材为,型钢及节点板厚度均不超过16mm,钢材的抗压强度设计值是()。
205 N/mm2200N/mm2235N/mm2215 N/mm28、对于直接承受动力荷载的结构,计算正面直角焊缝时()。
与侧面角焊缝的计算式相同要考虑正面角焊缝强度的提高取βf=1.22要考虑焊缝刚度影响9、一个普通剪力螺栓在抗剪连接中的承载力是()。
被连接构件(板)的承压承载力前两者中的较大值A、B中的较小值螺杆的抗剪承载力10、钢材经过冷加工(冷拉、冷弯、冲孔、机械剪切)所产生的冷作硬化(应变硬化)后,其()基本保持不变。
韧性塑性抗拉强度和屈服强度弹性模量11、经济高度指的是()。
挠度等于规范限值时梁的截面高度强度与稳定承载力相等时梁的截面高度腹板与翼缘用钢量相同时梁的截面高度用钢量最小时梁的截面高度12、下列关于焊缝的描述,其中正确的是()。
钢结构设计【0759】 西南大学 满分 大作业 答案
学号:姓名:层次:专升本
类别:网教专业:土木工程2016年6月
课程名称【编号】:钢结构设计【0759】A卷
题号
一
二பைடு நூலகம்
三
四
五
总分
评卷人
得分
(横线以下为答题区)
一、问答题(10分/题,共40分)
1、设置檩条拉条有何作用?如何设置檩条拉条?
答:①为了给檩条提供侧向支承,减小檩条沿屋面坡度方向的跨度,减小檩条在施工和使用阶段的侧向变形和扭转。②当檩条的跨度 4~6 m 时,宜设置一道拉条;当檩条的跨度为 6m 以上时,应布置两道拉条。屋架两坡面的脊檩须在拉条连接处相互联系,或设斜拉条和撑杆。Z 形薄壁型钢檩条还须在檐口处设斜拉条 和撑杆。当檐口处有圈梁或承重天沟时,可只设直拉条并与其连接。当屋盖有天窗时,应在天窗两侧檩条之间设置斜拉条和直撑杆。
2、屋架中,汇交于节点的拉杆数越多,拉杆的线刚度和所受的拉力越大时,则产生的约束作用越大,压杆在节点处的嵌固程度越大,压杆的计算长度越小,根据这个原则桁架杆件计算长度如何确定?
答:⑴桁架平面内:弦杆、支座斜杆、支座竖杆---杆端所连拉杆少,本身刚度大,则 ;其他中间腹杆:上弦节点所连拉杆少,近似铰接或者下弦节点处、下弦受拉且刚度大,则 ;
取b=330mm,如下图所示。
(4)验算虚轴的整体稳定
, ,
截面对虚轴的参数:
130
, ,
,绕虚轴的整体稳定满足。
(5)缀板的设计
选用缀板尺寸为- ,则 ,取 ,
分支线刚度
缀板线刚度
则
横向剪力
取焊脚尺寸 ,采用绕角焊,则焊缝计算长度为
验算焊缝: ,
\
西南大学《钢结构设计》复习思考题及答案
(0759)《钢结构设计》思考题一、判断题1. 目前钢结构设计所采用的设计方法,只考虑结构的一个部件,一个截面或者一个局部区域的可靠度,还没有考虑整个结构体系的可靠度。
( )2. 钢结构在扎制时使金属晶粒变细,也能使气泡、裂纹压合。
薄板辊扎次数多,其性能优于厚板。
( )3. 钢材缺口韧性值受温度影响,当温度低于某值时缺口韧性值将急剧升高。
( )4. 钢结构设计除疲劳计算外,采用以概率理论为基础的极限状态设计方法,用分项系数设计表达式进行计算。
( )5. 合理的结构设计应使可靠和经济获得最优平衡,使失效概率小到人们可以接受程度。
( )6. 冷加工硬化,使钢材强度提高,塑性和韧性下降,所以普通钢结构中常用冷加工硬化来提高钢材强度。
( )7. 在焊接结构中,对焊缝质量等级为3级、2级焊缝必须在结构设计图纸上注明,1级可以不在结构设计图纸中注明。
( )8. 高强度螺栓在潮湿或淋雨状态下进行拼装,不会影响连接的承载力,故不必采取防潮和避雨措施。
( )9. 无对称轴截面的轴心受压构件,失稳形式是弯扭失稳。
( )10. 由于稳定问题是构件整体的问题,截面局部削弱对它的影响较小,所以稳定计算中均采用毛截面几何特征。
( )11. 轴心受力构件的柱子曲线是指轴心受压杆失稳时的临界应力cr σ与压杆长细比λ之间的关系曲线。
( )12. 格构式轴心受压构件绕虚轴稳定临界力比长细比λ相同的实腹式轴心受压构件低。
原因是剪切变形大,剪力造成的附加绕曲影响不能忽略。
( )13. 在主平面内受弯的实腹构件,其抗弯强度计算是以截面弹性核心几乎完全消失,出现塑性铰时来建立的计算公式。
( )14. 具有中等和较大侧向无支承长度的钢结构组合梁,截面选用是由抗弯强度控制设计,而不是整体稳定控制设计。
( )15. 在焊接连接中,角焊缝的焊脚尺寸f h 愈大,连接的承载力就愈高( )。
16. 在格构式柱中,缀条可能受拉,也可能受压,所以缀条应按拉杆来进行设计。
2020年11月西南大学大作业建筑制图
建筑制图一、选择题1、B2、B3、B4、C5、C二、填空题6、投影中心7、直棱柱8、宽相等9、基础墙10、空心板三、判断题11、对12、对13、错14、对15、对四、作图题(本题含5小题,1-4小题每题10分,5小题20分,总共60分)。
16. 求直线的第三投影。
(10)17.补绘基本形体的W投影。
(10)18、什么叫平法?(10分)答:把结构构件的尺寸和配筋等,整体直接表达在该构件(钢筋混凝土柱、梁和剪力墙)的结构平面布置图上,再配合标准构造详图,构成完整的结构施工图。
19、配置在钢筋混凝土结构中的钢筋,按其作用可分为那几种?(10分)(1).受力筋——承受拉、压应力的钢筋。
(2).钢筋(箍筋)——承受一部分斜拉应力,并固定受力筋的位置,多用于梁和柱内。
(3).架立筋——用以固定梁内钢箍的位置,构成梁内的钢筋骨架。
(4).分布筋——用于屋面板、楼板内,与板的受力筋垂直布置,将承受的重量均匀地传给受力筋,并固定受力筋的位置,以及抵抗热胀冷缩所引起的温度变形。
(5).其它——因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、环等。
20、基础详图绘图步骤?(20分)答:(1)先按比例(用比例为1:100或1:200)画出与房屋建筑平面相同的轴线及编号。
(2)用粗线画出墙(或柱)的边线,用细实线画出基础底边线。
(3)画出不同断面的剖切符号,并分别编号。
(4)注尺寸:主要标注纵向及各轴线之间的距离。
轴线到基础底边和墙边的距离以及基坑宽和墙厚等。
(5)注写必要的文字说明,如混凝土、砖、砂浆的强度等级,基础埋置深度。
(6)设备较复杂的房屋,在基础平面图上还要配合采暖通风图、给排水管道图、电器设备图等,用虚线画出管沟、设备孔洞等位置,注明其内径、宽、深尺寸和洞底标高。
西南大学2020年9月钢筋混凝土结构与砌体结构 0740作业
钢筋混凝土结构与砌体结构0740作业地取材优势的结构有()。
.砌体结构.钢结构.砌体结构.钢筋混凝土结构36、下列破坏现象中,哪几种是不能满足正常使用极限状态的问题()。
.雨篷发生倾覆破坏.屋面板变形过大造成屋面积水.受力筋锈蚀.挡土墙发生滑移现象37、墙梁的破坏形态主要有()等几种。
.剪压破坏.局压破坏.弯曲破坏.剪切破坏38、受拉钢筋基本锚固长度与()因素有关。
.钢筋的粗细.钢筋级别.钢筋外形.混凝土强度等级39、受拉钢筋基本锚固长度与()因素有关。
.混凝土强度等级.钢筋的粗细.钢筋外形.钢筋级别40、以下哪个是混合结构().混凝土的墙和柱.砖墙、砖柱.土墙、木柱.砖墙、混凝土柱41、抗震性较好的结构有()。
.砌体结构.钢结构.装配式钢筋混凝土结构.现浇钢筋混凝土结构42、具有就地取材优势的结构有()。
.木结构.钢筋混凝土结构.钢结构.砌体结构43、对下列结构在进行承载力计算时,不应考虑内力塑性重分布,而按弹性理论方法计算其内力()。
.直接承受动荷载作用的结构.预应力结构.使用阶段允许出现裂缝的构件.使用阶段不允许出现裂缝的构件44、下列哪些是影响砖砌体抗压强度的主要因素()。
.砌筑质量.砂浆铺砌时的流动性.砂浆的弹塑性性质.砖和砂浆的强度45、单向板肋梁楼盖按弹性理论计算时,连续梁、板的跨数应按()确定。
.对于各跨荷载相同,其跨数超过五跨的等跨等截面连续梁、板将所有中间跨均以第三跨来代替.当梁板跨数少于五跨时,按五跨来计算内力.不等跨连续梁、板,应按实际跨来计算其内力.对于超过五跨的等跨连续梁、板,可按五跨来计算其内力46、关于单向板肋梁楼盖的结构平面布置,下列叙述正确的是.柱网尽量布置成长方形或正方形.主梁有沿横向和纵向两种布置方案,沿横向布置主梁,房屋空间刚度较差,而且限制了窗洞的高度.单向板肋梁楼盖的结构布置一般取决于建筑功能要求,在结构上应力求简单、整齐、经济适用.板计算可取1m宽做为计算单元47、在以下单层厂房结构的各构件中,属于主要受力构件的有()。
西南大学202009-钢结构设计作业答案
单项选择题1、北方严寒地区建造厂房露天仓库使用非焊接吊车梁,吊车起重量为75t,工作温度低于-20℃,宜选用下列钢材?( )1. Q345E2. Q345A3. Q345B4. Q345C2、实际压杆的稳定承载力要低于理想压杆,原因是有初始缺陷的影响,其中()对轴压构件的稳定承载最大。
1.支座约束2.初偏心3.残余应力4.初弯曲3、在承受动力荷载的结构中,垂直于受力方向的焊缝不宜采用()。
1. F. 不焊透的对接焊缝2.焊透的对接焊缝3.斜对接焊缝4.角焊缝4、梁的整体失稳属于第一类稳定问题,其失稳形式为( )。
1.局部失稳2.弯曲失稳3.扭转失稳4.弯扭失稳5、钢结构更适合于建造大跨度结构,是因为()1.钢材具有良好的耐热性2.钢材具有良好的焊接性3.钢结构自重轻而承载力高4.钢结构的实际受力性能和力学计算最符合6、当梁需要验算折算应力时,其公式中的应为( )。
1.梁最大剪力截面中的最大正应力和最大剪应力2.验算点的正应力和剪应力3.梁中的最大正应力和最大剪应力4.梁最大弯矩截面中的最大正应力和最大剪应力7、某屋架,采用的钢材为,型钢及节点板厚度均不超过16mm,钢材的抗压强度设计值是()。
1. 205 N/mm22. 200N/mm23. 235N/mm24. 215 N/mm28、对于直接承受动力荷载的结构,计算正面直角焊缝时( )。
1.与侧面角焊缝的计算式相同2.要考虑正面角焊缝强度的提高3.取βf=1.224.要考虑焊缝刚度影响9、一个普通剪力螺栓在抗剪连接中的承载力是()。
1.被连接构件(板)的承压承载力2.前两者中的较大值3. A、B中的较小值4.螺杆的抗剪承载力10、钢材经过冷加工(冷拉、冷弯、冲孔、机械剪切)所产生的冷作硬化(应变硬化)后,其()基本变。
1.韧性2.塑性3.抗拉强度和屈服强度4.弹性模量11、经济高度指的是()。
1.挠度等于规范限值时梁的截面高度2.强度与稳定承载力相等时梁的截面高度3.腹板与翼缘用钢量相同时梁的截面高度4.用钢量最小时梁的截面高度12、下列关于焊缝的描述,其中正确的是()。
(0759)《钢结构设计》网上作业题及答案
(0759)《钢结构设计》网上作业题及答案三、简答题[论述题]26、在选用钢材时应考虑哪些因素?27、设计实腹式檩条时应进行哪些验算?28、简述拉条的布置原则。
29、疲劳破坏分类?30、选择轴心受压实腹柱的截面时应考虑哪些原则?参考答案:26、在选用钢材时应考虑哪些因素?答:结构的重要性、荷载情况、连接方法、结构所处的温度和环境、钢材厚度。
27、设计实腹式檩条时应进行哪些验算?答:实腹式檩条设计时可不考虑扭矩,按双向受弯构件计算,需验算强度、整体稳定和刚度。
28、简述拉条的布置原则。
答:1)跨度小于4m可不设拉条,4-6m在跨中设一道拉条,大于6m在1/3跨度处设二道拉条。
2)当屋盖有天窗时,应在天窗两侧檩条之间设置斜拉条和直撑杆。
29、疲劳破坏分类?答:1)高周疲劳(应力疲劳):工作应力小于,没有明显的塑性变形,寿命大于次以上。
典型对象:厂房吊车梁、游乐设施、桥梁、高耸塔架、海洋平台等在日常荷载下的疲劳破坏。
2)低周疲劳(应变疲劳) 作应力达到或大于,有一定的塑性变形,寿命在次以内,甚至几百次、几十次。
型对象:强烈地震下的一般钢结构疲劳破坏。
30、选择轴心受压实腹柱的截面时应考虑哪些原则答:①面积的分布应尽量开展,以增加截面的惯性矩和回转半径,提高柱的整体稳定性和刚度;②使两个主轴方向等稳定性,以达到经济效果;③便于与其他构件连接;④尽可能构造简单,制造省工,取材方便。
[论述题]21、钢结构的合理应用范围是根据什么决定的?22、为什么梯形屋架除按全跨荷载计算外,还要按半跨荷载进行计算?23、试述上弦横向水平支撑的作用及布置要求。
24、选择轴心受压实腹柱的截面时应考虑哪些原则?25、简述柱间支撑的作用?参考答案:21、钢结构的合理应用范围是根据什么决定的?答:钢材的合理使用范围由钢材的特点所决定。
钢结构主要应用于高、大、重型和轻型结构。
应用于重型工业厂房的主要原因是钢材具有较好的韧性和钢材轻质高强。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
西南大学培训与继续教育学院课程考试试题卷学期:2020年秋季
课程名称【编号】:钢结构设计【0759】 A卷考试类别:大作业满分:100分
一、填空题(3分/题,共15分)
1、钢结构目前采用的设计方法是以概率为基础的极限状态设计方法。
2、在三向应力状态下,钢材转入塑性状态的综合强度指标称为折算应力。
3、承受轴心力的板件用斜向的对接焊缝对接,焊缝轴线方向与作用力方向的
夹角符合tgθ≤ 1.5时,其强度可不计算。
4、对于单轴对称的轴心受压构件,绕对称轴屈曲时,由于截面重心与弯曲中心不重合,
将发生弯扭屈曲现象。
5、在不改变梁的截面规格、荷载作用形式和位置的前提下,提高梁整体稳定性的最有效措施是增加侧向支承点或减小侧向支承点间距。
二、选择题(3分/题,共30分)
1、钢结构更适合于建造大跨度结构,是因为(C)。
A、钢材具有良好的耐热性
B、钢材具有良好的焊接性
C、钢结构自重轻而承载力高
D、钢结构的实际受力性能和力学计算最符合
2、北方严寒地区建造厂房露天仓库使用非焊接吊车梁,吊车起重量为75t,工作温度低于-20℃,宜选用下列哪一种钢材?( D)
A.Q345A B.Q345B C.Q345C D.Q345E
3、钢材经过冷加工(冷拉、冷弯、冲孔、机械剪切)所产生的冷作硬化(应变硬化)后,其(D)基本保持不变。
A、抗拉强度和屈服强度
B、塑性
C、韧性
D、弹性模量
4、用手工电弧焊焊接钢材时,对Q235钢最宜采用(C)型焊条。
A、E50
B、E45
C、E43
D、E55
5、下列关于焊缝的描述,其中错误的是(D)。
A、在钢板厚度大于4mm的承受静力荷载的对接连接中,应从板的一侧或两侧做成坡度不大于1:2.5的斜坡,以减少应力集中
B、当对接正焊缝的强度低于焊件强度时,为提高连接的承载力,可改用斜焊缝
C、在钢结构设计中,当板件较厚而受力较小时,可采用部分焊透的对接焊缝
D、当对接焊缝的质量等级为一级或二级时,必须在外观检查的基础上再做无损检测,检测比例为焊缝长度的1/5
6、图示连接,角焊缝的最大计算长度为(D)。
A.60h f
B.40h f
C.8h f
D.无构造限制
7、螺栓承压承载力设计值
b
c
b
c
f t
d
N∑
=
计算公式中的∑t是指(C)。
A、被连接的所有板件厚度之和
B、被连接的所有板件厚度的平均值
C、在一受力方向承压板件厚度之和的较小值
D、在一受力方向承压板件厚度之和的较大值
8、缀条式轴压柱的斜缀条可按轴心压杆设计,但钢材的强度要乘以折减系数以考虑(C)。
A、剪力的影响
B、杆件的焊接缺陷的影响
C、单面连接偏心的影响
D、节点构造不对中的影响
9、当梁整体稳定系数6.0
>
b
ϕ时,用
b
ϕ'代替
b
ϕ主要是因为(B)。
A、梁的局部稳定有影响
B、梁已进入弹塑性阶段
C、梁发生了弯扭变形
D、梁的强度降低了
10、计算格构式压弯构件的缀材时,剪力应取(C)。
A、构件实际剪力设计值
B、由公式
235
/
85y
f
Af
V=
计算的剪力
C、构件实际剪力设计值和由公式
235
/
85y
f
Af
V=
计算的剪力两者中之较大值
D、计算值
三、计算题(共55分)
1、如图所示,角钢与柱用角焊缝连接,焊脚尺寸h f=10mm,钢材为Q345,2
/
200mm
N
f w
f
=
焊条E50型,手工焊。
试计算焊缝所能承受的最大静力荷载设计值F。
(10分)(提示:不需要考虑荷载的偏心,焊缝的受力为竖向集中力)
- 1 -
答:
2、牛腿与柱子采用10.9级M20摩擦型高强度螺栓连接,连接处弯矩M=60kN.m,剪力V=270kN,螺栓直径20mm,M20高强螺栓设计预拉力P=155kN,摩擦面的抗滑移系数
5.0
=
μ,支托仅起安装作用,所有螺栓间距均相等为80mm。
验算该连接处螺栓是否满足强度要求。
(10分)
答:3、一轴心受压平台柱,采用焊接工字形截面22
16
500
504⨯
⨯
⨯
H,柱两端铰接,柱高6m,翼缘为焰切边,钢材为Q345,焊条为E50系列,焊条电弧焊,计算该柱的稳定承载力?(已知:A=293.6cm2,i y=12.5cm,i x=21.9cm,f=295N/mm2)(15分)
λ20 30 40 50 60 70
ϕ0.970 0.936 0.899 0.856 0.807 0.751
答:
4、图为一两端铰接的焊接工字形等截面钢梁,梁上作用有两个集中荷载。
⑴试说明此梁强度验算的内容及危险点的位置。
(不考虑局部压应力,列出强度计算公式)(10分)
- 2 -
⑵试按构造要求,画出梁加劲肋布置图并说明有哪些构造要求。
(10分)
答:
- 3 -。
