ArcGIS制图技巧
ArcGIS软件操作——地图制图
ArcGIS软件操作——地图制图ArcGIS软件操作系列二（地图制图）2016年毕业，参加工作，除了平时出差，大部分时间都在使用ArcGIS处理数据、制图，在此，先将一些制图的小心得撰写出来，希望能与各位共同交流。
1 数据准备：点、线、面等矢量数据、栅格数据的准备等（下一更会详细介绍数据处理等方面的内容）；2 加载数据：打开ArcGIS软件，加载需要出图的数据，如下图1：加载了新疆北疆地区的栅格数据、一些县市、主要居民点位置矢量数据（数据来源：国家基础地理信息库）；图13 数据渲染数据加载完成之后，如果只是以这种形式去制图，很不美观，因此，在此之前需要对数据进行渲染。
双击左侧图层列表中红色框内的渲染图符号，如图2左；出现如图2右，在弹出的图符号设置的对话框内，可以选择图符号的样式、大小、颜色等信息；图2如果只对点、线、面数据进行统一图符号渲染，就可以基本按上述思路去设置，栅格数据渲染更加简单，单击现有渲染图符号，进行颜色条带选择就OK了。
但在此处提一下：（1）如果需要根据某些县市名称不同，而对点、线、面进行不同符号渲染，则应选中图层，右键属性“Properties”，点击“Symbology”选项卡，然而点击“Categories”，在右侧Value Field选择分类显示的字段，之后下面Add All Values，就会以不同颜色来渲染不同要素，见图3；图3（2）如果需要对每个要素进行标注，则在图3界面中点击Labels 选项卡(图4)，左上角蓝色框内的单选框一定要打√，否则不显示标注；下面红色框内的Label Field为需要标注的字段，本文以标注名称为例；Text Symbol可以设置标注的字体样式、大小、颜色等；图4地图渲染方式众多，写的就是一些常用的，多用一用，多去尝试下，就知道咋回事了，要知道“软件是经得起折腾的！”，下面是渲染过后的地图显示，见图5。
图54 地图制图啰嗦了这么久，到主题了~~~单击菜单“View——Layout View”，或者点击图5中红色框内的快捷按钮，都可以切换到地图制图模块（图6）；图64.1 制图纸张的设置单击菜单“File——Page and Print Setup”，见图7，图7上面的红色框内是选择系统自带的纸张大小，下面的红色框内是自定义纸张大小，这些设置看个人制图需求；图74.2 添加地图图件信息地图图件信息包括：指北针、图例、比例尺、图名、经纬网格、制图人、制图单位、制图时间等，其中图名、指北针、图例、比例尺、经纬网格一般是必不可少的图件！4.2.1 添加指北针、比例尺单击菜单“Insert——North Arrow”，选择合适的指北针，点击OK就可以将指北针添加到制图区域；或者Insert——Scale bar，选择合适的比例尺，点击OK即可。
arcgis使用技巧
arcgis使用技巧ArcGIS使用技巧ArcGIS是一款功能强大的地理信息系统软件，它可以用于地图制图、空间分析、数据管理等多个方面。
在使用ArcGIS时，有些技巧可以帮助用户更好地定位和处理数据。
1. 使用地理编码器地理编码器是一种工具，可以将地址转换为坐标值。
在ArcGIS中，可以使用地理编码器将地址转换为准确的经纬度坐标。
这可以帮助用户更好地定位数据，进而实现精准的空间分析。
2. 使用坐标系转换器在处理地图数据时，可能需要把数据集中的坐标系进行转换。
ArcGIS 中提供了方便的坐标系转换器，用户可以将不同坐标系之间的数据进行转换，并且可以为数据集设定自定义坐标系。
3. 使用图层掩蔽器在地图制图时，可能需要对某些区域或图层进行特别处理。
ArcGIS提供了图层掩蔽器的功能，可以通过设置遮罩图层来隐藏不需要显示的部分，从而让地图更加清晰明了。
4. 使用批处理工具在处理大量数据时，可以使用ArcGIS中的批处理工具来快速地对数据进行处理和分析。
批处理工具可以通过编写脚本或使用预先设定好的工具箱来自动化处理过程，提高处理效率。
5. 使用周边查询工具周边查询工具是一种可以帮助用户找出指定范围内数据的工具。
在ArcGIS中，用户可以使用周边查询工具来查询指定位置周围的数据，从而实现更加精准的空间分析。
总结ArcGIS是一款功能强大的地理信息系统软件，使用ArcGIS时可以采取一些技巧来帮助用户更好地定位和处理数据。
这些技巧包括使用地理编码器、坐标系转换器、图层掩蔽器、批处理工具和周边查询工具等。
掌握这些技巧可以有效提高处理效率和分析精度。
ARCGis制图简洁教程
图 1 ArcMap 窗口界面
2.熟悉完界面后，接下来介绍如何建立矢量图形的数据库 点击 ArcMap 窗口界面上的 ArcCatalog 图标 ，出现的界面如图 6 所示（以 E 盘 TEST 文件为例）：
图6 此数据库为.mdb 格式，对此新建数据库命名为 test.mdb，修改操作为：右击该数据库，选择 rename， 删除 New Personal Geodatabase，并输入 test。这里需要注意的是，由于 ArcGIS10.0 中文版以前的版本对汉 语的支持不是很好，所以，为了避免在数据调用及处理过程中出错，建议最好在命名时用英文或是拼音来 命名，命名后如图 7 所示：（到这里，数据库已经建好了）
可见，6 号图斑和 7 号图斑是两个分离的图斑，只是 在位置上相邻，有公共边。具体实例如：被林地、 农用地包围的村落，需要把包围村落的林地、农地 勾出来，还需要把村落的建筑物等单独勾出来。 思路如下： 先在图上勾绘出村落建筑物等面状图斑，如上图先 勾绘出 6 号图斑，并赋上属性（如小班号 6 号，属
图 10 在投影坐标选择这里，选择 Unknow，在这里简单说一句关于投影坐标，Geographic Coordinate Systems 是大地坐标系，以度分秒为主要单位，Projected Coordinate Systems 是投影坐标系，以 m 或者 km 为主要单 位。这里牵涉到比较复杂的地图学知识，若想深入了解，请参阅地图学相关书籍。 再说一下，若项目已给定投影坐标系的前提下的选择，如我们国家一般的执行项目所用坐标系多为 Beijing1954 或是 xian1980 坐标系，这两种坐标系均属于 Gauss Kruger 投影下的坐标系，具体设置方法如 图 11 所示：
住不放，移动结点位置
ArcGIS从0开始，你需要了解的17个制图小技巧
ArcGIS从0开始，你需要了解的17个制图小技巧Orientation（方向）：Portrait——竖向Landscape——横向Ps.修改布局视图的外框大小也是在这里，Page——Width+Height02一幅图包含多幅子图（1）新建空白地图文档。
（2）点击菜单栏 Insert / Data Frame，需要加几幅子图则添加几个Data Frame。
（3）点击Layout View，看到插入的Data Frame是重合的，按照需求重新布局。
（4）在布局视图中右击某个Data Frame / Add Data，就可以为每个框添加数据了。
03重分类（1）ArcT oolbox / Spatial Analyst Tools / Reclass / Reclassify（2）Input raster 输入要重分类的山栅格数据Reclass field 输入重分类字段（3）点击Classify…选择分类方法和类别数（4）点击OK，修改重分类的区间划分的旧值与新值（5）修改输出路径，OK即可。
04将包含不同区域的shp文件分成单个shp文件（1）点击工具栏Select Fetures ，点选shp文件某一区域，该区域边界变成了蓝色。
（2）在左侧table of contents中原始shp文件上点击右键，DATA / Export Data…，保存成shp文件即可。
05修改overwrite功能Geoprocessing / Geoprocessing Option / General勾选“Overwrite the outputs of geoprocessing operations”，即当输出文件名已存在时，会覆盖原有文件。
06构建栅格属性表用cell statistic（单元统计）得到的结果有图像，但是无法查看属性表。
需要手动构建栅格属性表。
但是，数据管理工具/栅格/栅格属性/构建栅格属性表选择cell statistic得到的结果时，出现错误提醒：ERROR 000423 : 仅单波段整数型栅格数据集是有效的输入。
ArcGIS图形制作培训教程

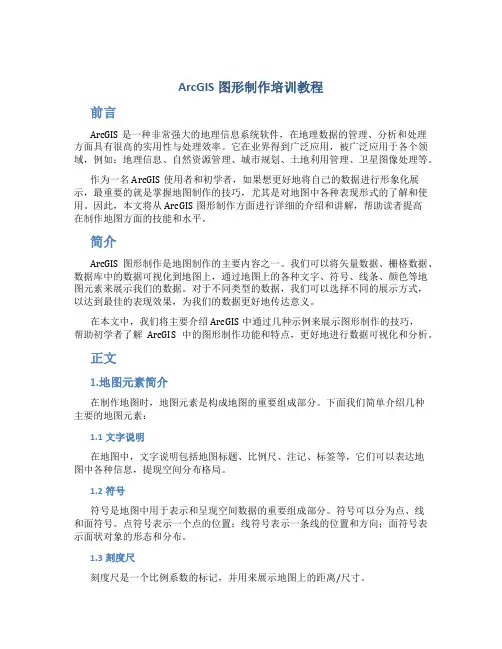

ArcGIS图形制作培训教程前言ArcGIS是一种非常强大的地理信息系统软件，在地理数据的管理、分析和处理方面具有很高的实用性与处理效率。
它在业界得到广泛应用，被广泛应用于各个领域，例如：地理信息、自然资源管理、城市规划、土地利用管理、卫星图像处理等。
作为一名ArcGIS使用者和初学者，如果想更好地将自己的数据进行形象化展示，最重要的就是掌握地图制作的技巧，尤其是对地图中各种表现形式的了解和使用。
因此，本文将从ArcGIS图形制作方面进行详细的介绍和讲解，帮助读者提高在制作地图方面的技能和水平。
简介ArcGIS图形制作是地图制作的主要内容之一。
我们可以将矢量数据、栅格数据、数据库中的数据可视化到地图上，通过地图上的各种文字、符号、线条、颜色等地图元素来展示我们的数据。
对于不同类型的数据，我们可以选择不同的展示方式，以达到最佳的表现效果，为我们的数据更好地传达意义。
在本文中，我们将主要介绍ArcGIS中通过几种示例来展示图形制作的技巧，帮助初学者了解ArcGIS中的图形制作功能和特点，更好地进行数据可视化和分析。
正文1.地图元素简介在制作地图时，地图元素是构成地图的重要组成部分。
下面我们简单介绍几种主要的地图元素：1.1文字说明在地图中，文字说明包括地图标题、比例尺、注记、标签等，它们可以表达地图中各种信息，提现空间分布格局。
1.2符号符号是地图中用于表示和呈现空间数据的重要组成部分。
符号可以分为点、线和面符号。
点符号表示一个点的位置；线符号表示一条线的位置和方向；面符号表示面状对象的形态和分布。
1.3刻度尺刻度尺是一个比例系数的标记，并用来展示地图上的距离/尺寸。
2.地图制作的基本流程地图制作的基本流程可以分为数据准备、数据处理和地图作图三个步骤，下面我们对每个步骤进行详细介绍。
2.1数据准备在制作地图之前，首先需要确保我们有一些可用的数据，这些数据可以来自于各种数据源，例如：遥感数据、全球定位系统数据、矢量数据、数据表等。
ArcGIS制图技巧
ArcGIS制图技巧（上篇）(2012-07-04 10:37:39)转载▼标签：制图技巧杂谈1引言1.1制图的目的随着GIS在各行各业的深入应用，各信息化部门和生产单位都逐渐建立起自己的GIS 的应用，同时积累了大量的地理数据。
随着应用深度和广度的推进，针对数据建立专题应用越来越迫切，对行业专题制图的需求也进一步扩大。
因此，如何围绕数据制作精美的地图以符合应用需求将是一个重要的课题。
1.2制图的特点制图最大的特点是基于已有地理数据进行制图，跟传统的制图方式有着极大的区别。
传统的制图方式没有任何的数据支撑，使用制图工具可以对地图图元进行随意的绘制和修改，能够灵活的修改地图的每个细节，但地图生产过程非常缓慢，也不适宜做多个专题的地图生产。
使用GIS平台进行制图，地图制图是建立在已有数据的基础上，制图者只需要关注数据规范和符号化规则就能够快速的完成地图的制作,但由于是使用规则进行符号化，故此，对于无规则的地图符号的表达需要耗费一定的时间。
1.3制图的难点尽管已经拥有地理数据，然而对于地图制图来说，这只是最基本的一个环节。
地理数据只是经过数字化后的一系列的带坐标的几何图形，本身不存在任何的符合，要把这些数字化图形转化为我们所能识别的地图，还需要进行所谓的“符号化”过程，也就是我们常说的配图。
如果要进一步制图专题地图，也许还需要对数据进行一系列的处理（如坐标转换、数据分割、要素聚合和简化、几何逻辑验证、字段处理等）以及制作基于行业标准的地图符号库。
这就对地图的生产者来说，在对数据、行业符号标准以及所使用工具的熟悉程度都提出更高的要求。
2 ArcGIS的制图技术与技巧ESRI公司专注GIS行业几十年，ArcGIS产品在行业中应用非常广泛，在地图制图方面也有着出色的表现（制图可视化、空间数据管理、空间分析是ArcGIS的三大基石）。
ArcGIS 的制图技术主要包括符号库技术、符号系统、标注、制图表达等。
巧妙的搭配使用这些制图技术，可以满足专业的制图生产。
ARCGIS制图工具、方法和技巧
ArcGIS 制图工具、方法和技巧Esri中国（北京）有限公司 行业技术部 徐丽丽分享地理价值PDF 文件使用 "pdfFactory Pro" 试用版本创建 定义地图就是依据一定的数学法则，使用制图语 言，通过制图综合，在一定的载体上，表达 地球（或其他天体）上各种事物的空间分布、 联系及时间中的发展变化状态的图。
地图 ≠ 专题图 专题图 ＝ 地图 + 主题 专题图 ＝ 地图 + 特效 + 适度夸张分享地理价值PDF 文件使用 "pdfFactory Pro" 试用版本创建 制图的一般工艺数据模型 制图规范数据处理符号化 制图规则 企业级工作流管理制图编辑输出产品单一应用 VS 多种应用数据综合 质量控制 ETL数据驱动制图 高级符号 VS 复杂数据 智能标注冲突检查 冲突处理 灵活性 & 自动化产品类型分享地理价值PDF 文件使用 "pdfFactory Pro" 试用版本创建 大纲• 一、ArcGIS 制图基础– – – – ETL(综合、提中心线、平滑……) 制图表达 Model（生成坡度、坡向图） MapLex•二、基本效果– – – 按属性分类显示 按大小显示 统计图表显示•三、特效入门– – – 让你的图“立”起来 ——更好的使用您的DEM 让你的图“炫”起来 ——活学活用渐变效果 让你的成果“动”起来 ——多源数据组织与出图的常见问题•四、美图欣赏分享地理价值PDF 文件使用 "pdfFactory Pro" 试用版本创建 一、ArcGIS 制图基础Ø ETL(简化、提中心线、平滑……) Ø Model（模型：生成坡度、坡向、山影图……） Ø Representation(制图表达：添加、编辑制图表达……) Ø MapLex（高级标注：沿线、避让……） ……好的文章是改出来的。
ArcGIS10制图技巧
ArcGIS10制图技巧1 引言1.1 制图的目的随着GIS在各行各业的深入应用，各信息化部门和生产单位都逐渐建立起自己的GIS的应用，同时积累了大量的地理数据。
随着应用深度和广度的推进，针对数据建立专题应用越来越迫切，对行业专题制图的需求也进一步扩大。
因此，如何围绕数据制作精美的地图以符合应用需求将是一个重要的课题。
1.2 制图的特点制图最大的特点是基于已有地理数据进行制图，跟传统的制图方式有着极大的区别。
传统的制图方式没有任何的数据支撑，使用制图工具可以对地图图元进行随意的绘制和修改，能够灵活的修改地图的每个细节，但地图生产过程非常缓慢，也不适宜做多个专题的地图生产。
使用GIS平台进行制图，地图制图是建立在已有数据的基础上，制图者只需要关注数据规范和符号化规则就能够快速的完成地图的制作,但由于是使用规则进行符号化，故此，对于无规则的地图符号的表达需要耗费一定的时间。
1.3 制图的难点尽管已经拥有地理数据，然而对于地图制图来说，这只是最基本的一个环节。
地理数据只是经过数字化后的一系列的带坐标的几何图形，本身不存在任何的符合，要把这些数字化图形转化为我们所能识别的地图，还需要进行所谓的“符号化”过程，也就是我们常说的配图。
如果要进一步制图专题地图，也许还需要对数据进行一系列的处理（如坐标转换、数据分割、要素聚合和简化、几何逻辑验证、字段处理等）以及制作基于行业标准的地图符号库。
这就对地图的生产者来说，在对数据、行业符号标准以及所使用工具的熟悉程度都提出更高的要求。
2 ArcGIS的制图技术与技巧ESRI公司专注GIS行业几十年，ArcGIS产品在行业中应用非常广泛，在地图制图方面也有着出色的表现（制图可视化、空间数据管理、空间分析是ArcGIS的三大基石）。
ArcGIS的制图技术主要包括符号库技术、符号系统、标注、制图表达等。
巧妙的搭配使用这些制图技术，可以满足专业的制图生产。
2.1 符号库技术地图最直接的表达就是使用符号表达。
收藏∣34种ArcGIS常用操作技巧大汇总
收藏∣34种ArcGIS常用操作技巧大汇总1、影像格式的转换例如把jpg格式转换为tiff格式。
可以在arctoolbox中的conversiontools-->to Raster-->Raster to Other Format multiple)。
2、矢量化准备矢量化前建立一个.mxd工程文件,该文件为索引文件，记录的是所有图层的相对路径和图层渲染标注等信息。
然后通过arcaltalog建立点线面图层，添加到工程中即可进行矢量化操作，主要叠放顺序是点在上，线在中间，面下面，待矢量的底图放到最新面。
在大的工程中往往需要建立personalgeodatabase数据库，主要是方便管理，并且可以通过access打得开。
3、矢量化设置捕捉功能在Editor--Snapping->SnappingToolbar可以设置捕捉的类型，如点、节点、边界等。
4、设置点显示的比例尺在矢量化时，如果设置了点的大小，在放大和缩小图层是发现点不会底图放大缩小变换，需要设置缩放的比例尺。
5 、合并要素如果想对两个点，线，面要素合并成一个要素，可以通过shift选择要合并的要素，然后在Editor->merger，需要指定要合并到的目标要素。
6、为底图做地理配准影像配准空间参考配准地理参考过程地理Georeferencing校正是对没有坐标信息的底图，如tiff，img等底图赋予地理坐标信息的过程。
可以通过通过右击，弹出的功能条中选择Georeferncing工具，然后对要进行校正的底图添加控制点（controlpoint），一般最少添加4个角上控制点，可以通过点击连接表打开控制点的坐标信息并修改，添加超过3个后会出现残差。
如果精度不够可以多加些点进行加密。
只有校正后的图片才可进行矢量化。
该方法是针对影像做配准的。
而空间配准spatialadjustment是指的对矢量图层的配准。
7、栅格影像的裁剪在对一个大的遥感或者地形图操作时，往往不需要其全部范围。
arcgis使用技巧
ARCgis使用技巧一、简介ArcGIS是一款功能强大的地理信息系统软件，被广泛应用于地图制作、空间分析、数据管理等领域。
本文将介绍一些在使用ArcGIS过程中的技巧，帮助用户更加高效地操作和处理地理数据。
二、常用快捷键1.新建地图文档：Ctrl + N2.打开地图文档：Ctrl + O3.保存地图文档：Ctrl + S4.另存地图文档：Ctrl + Shift + S5.放大地图视图：Ctrl + +6.缩小地图视图：Ctrl + -7.选择工具：Ctrl + 18.添加数据：Ctrl + D三、地图制作技巧1. 使用地图模板ArcGIS提供了丰富的地图模板，用户可以根据自己的需求选择合适的模板进行地图制作。
只需打开“文件”菜单下的“新建地图”选项，选择一个模板即可开始地图制作。
2. 添加图层在地图制作过程中，添加图层是一个重要的步骤。
通过点击“添加数据”按钮或使用快捷键Ctrl + D，选择要添加的数据文件，即可将其加载到当前地图中。
可以根据需要对添加的图层进行符号化、标注等操作。
3. 改变图层顺序在地图制作过程中，有时候需要调整图层的顺序以达到更好的效果。
可以在“图层”面板中，通过拖拽图层来改变它们的顺序。
也可以使用上方工具栏上的图层上下移动按钮来完成此操作。
4. 使用图层样式ArcGIS提供了丰富的图层样式，用户可以通过双击图层，在弹出的图层属性对话框中选择合适的样式进行应用。
也可以根据自己的需求进行自定义符号化。
四、空间分析技巧1. 缓冲区分析缓冲区分析是空间分析中常用的一种方法，可以在一定的距离范围内对地理要素进行分析。
在ArcGIS中，可以通过选择“分析”菜单下的“缓冲区”选项来进行缓冲区分析，并设置合适的距离。
2. 空间查询空间查询是一种通过地理空间关系来筛选数据的方法。
在ArcGIS中，可以通过选择“选择”菜单下的“按位置选择”或“属性和位置查询”等选项来进行空间查询，并选择相应的查询条件和关系。
ArcGIS制图表达的一些技巧
1缓冲区
利用缓冲区工具得到的效果(渲染的颜色也可以别的图层只要有相同的字段值，再加上设置透明度，区域内部可以填充淡一些的相同色)
2Maplex标注
运用好标注工具条配合适当的文本符号
3桥/地下通道
桥和地下通道区别不大
输出包括掩膜、掩膜关系、桥（整饰要素）
4地图集索引Βιβλιοθήκη 设置用于索引的地图的数据框属性gs是主地图
arcgis制图表达的一些技巧缓冲区利用缓冲区工具得到的效果渲染的颜色也可以别的图层只要有相同的字段值再加上设置透明度区域内部可以填充淡一些的相同色maplex标注运用好标注工具条配合适当的文本符号桥地下通道桥和地下通道区别不大输出包括掩膜掩膜关系桥整饰要素地图集索引设置用于索引的地图的数据框属性gs是主地图实部相交转折虚线段越简单效果越好线的连接优化线的连接和相交
5实部相交
转折
虚线段越简单效果越好
6线的连接
优化线的连接和相交
……
arcgis标准分幅图制作
arcgis标准分幅图制作ArcGIS标准分幅图制作。
ArcGIS是一款功能强大的地理信息系统软件，可以用于制作各种类型的地图，包括标准分幅图。
标准分幅图是指按照一定的比例尺和规格要求进行制图的地图，通常用于军事、国土资源调查、城市规划等领域。
本文将介绍如何利用ArcGIS软件制作标准分幅图的方法和步骤。
首先，进行数据准备。
在制作标准分幅图之前，需要准备好地理数据，包括地形、地貌、水系、道路、建筑物等。
这些数据可以来源于卫星影像、地形图、矢量数据等多种来源。
在ArcGIS中，可以通过导入数据或者在线下载数据的方式获取所需的地理数据。
其次，设置制图参数。
在ArcGIS中，可以通过设置制图参数来确定标准分幅图的比例尺、纸张大小、图框样式等。
在制作标准分幅图时，需要根据实际需要选择合适的比例尺和纸张大小，以确保地图的清晰度和可读性。
然后，进行制图操作。
在ArcGIS中，可以利用地图制作工具进行标准分幅图的制作。
首先，将准备好的地理数据加载到地图中，然后根据需要进行图层叠加、符号化、标注等操作，最终生成标准分幅图。
在制图过程中，需要注意地图的布局、比例尺、图例、注记等要素的合理设置，以确保地图的整体美观和信息传达的准确性。
最后，输出成果。
制作完成标准分幅图后，可以通过ArcGIS软件将地图输出为各种格式的文件，包括图片文件、PDF文件、打印纸质地图等。
在输出成果时，需要选择合适的输出格式和分辨率，以满足不同需求下地图的使用和传播。
总之，利用ArcGIS制作标准分幅图需要进行数据准备、制图参数设置、制图操作和输出成果等多个步骤。
通过合理的操作和设置，可以制作出清晰、美观、准确的标准分幅图，满足各种领域的需求。
希望本文介绍的方法和步骤对您在ArcGIS标准分幅图制作过程中有所帮助。
ArcGIS制图技巧：制图入门与点、线、面状符号制作
ArcGIS制图技巧：制图入门与点、线、面状符号制作目的：1、了解地图制作目的；2、了解在ArcMap平台中制作地图大致过程。
3、掌握地形图生成的操作；4、掌握地形图的正确输出方法。
5、理解点状符号、线状符号、面状符号的基本概念；6、理解地形点状符号、线状符号、面状符号在地图可视化中作用；7、掌握地形图点状符号、线状符号、面状符号制作过程。
制图入门基础操作：01地图数据加载1、打开ArcMap点击添加数据按钮，弹出数据选择对话框；图1. 添加数据页面2、选择新荣县1:10000地形图矢量数据，点击确定添加矢量数据至数据框。
图2. 选取数据02修改初始化符号1、数据加载后进行默认初始化，在软件右侧“内容列表”窗口可看到加载的全部图层，双击图层下的符号选择器对话框；图3. 符号选择器2、在默认符号列表中选择一个适合的符号，在左上角可以对符号进行预览单击“颜色”可更改符号颜色，另外还可以修改大小与角度等参数，点击“确定”修改初始符号。
图4. 修改参数03地图布局1、单击菜单“视图”->“布局视图”，切换到布局视图；2、更改地图比例尺为1:10000，拖动数据框角点将数据框拖至整个地图；图5. 调整比例尺3、单击“文件”->“页面和打印设置”，弹出页面和打印设置对话框，取消“使用打印机纸张设置”，更改纸张宽度和高度；图6. 页面设置4、使用“布局”工具栏上的“放大”按钮，将地图上部大致居中到视图中央，点击主菜单上的“插入”->“标题”，弹出插入标题框，在文本框中输入标题“新荣县”点击确定，标题被插入到地图文档中，拖动标题到适合位置完成地图标题的插入；5、双击标题文本框，弹出属性对话框，切换至“文本”属性页点击“更改符号”按钮，弹出符号选择器对话框，更改字体和大小；图7. 文本图8. 设置6、同理加入图例及比例尺；点击主菜单上的“插入”->“图例”，弹出图例向导对话框，点击“下一步”更图例标题文字、字体、大小和对齐方式，点击“下一步”至完成，插入地图图例并拖动图例到合适位置；7、点击主菜单上的“插入”->“比例尺”，弹出比例尺选择器对话框，在左侧选择合适的比例尺，点击“确定”插入比例尺，拖动比例尺到地图下发合适位置；8、点击工具栏上的“保存”按钮，选择保存路径，设置文件名点击“确定”完成地图文档制作。
ArcGIS制图技巧汇总（很全面）
ArcGIS制图技巧汇总（很全面）1.1 制图的目的随着GIS在各行各业的深入应用，各信息化部门和生产单位都逐渐建立起自己的GIS的应用，同时积累了大量的地理数据。
随着应用深度和广度的推进，针对数据建立专题应用越来越迫切，对行业专题制图的需求也进一步扩大。
因此，如何围绕数据制作精美的地图以符合应用需求将是一个重要的课题。
1.2 制图的特点制图最大的特点是基于已有地理数据进行制图，跟传统的制图方式有着极大的区别。
传统的制图方式没有任何的数据支撑，使用制图工具可以对地图图元进行随意的绘制和修改，能够灵活的修改地图的每个细节，但地图生产过程非常缓慢，也不适宜做多个专题的地图生产。
使用GIS平台进行制图，地图制图是建立在已有数据的基础上，制图者只需要关注数据规范和符号化规则就能够快速的完成地图的制作,但由于是使用规则进行符号化，故此，对于无规则的地图符号的表达需要耗费一定的时间。
1.3 制图的难点尽管已经拥有地理数据，然而对于地图制图来说，这只是最基本的一个环节。
地理数据只是经过数字化后的一系列的带坐标的几何图形，本身不存在任何的符合，要把这些数字化图形转化为我们所能识别的地图，还需要进行所谓的“符号化”过程，也就是我们常说的配图。
如果要进一步制图专题地图，也许还需要对数据进行一系列的处理（如坐标转换、数据分割、要素聚合和简化、几何逻辑验证、字段处理等）以及制作基于行业标准的地图符号库。
这就对地图的生产者来说，在对数据、行业符号标准以及所使用工具的熟悉程度都提出更高的要求。
2 ArcGIS的制图技术与技巧ESRI公司专注GIS行业几十年，ArcGIS产品在行业中应用非常广泛，在地图制图方面也有着出色的表现（制图可视化、空间数据管理、空间分析是ArcGIS的三大基石）。
ArcGIS的制图技术主要包括符号库技术、符号系统、标注、制图表达等。
巧妙的搭配使用这些制图技术，可以满足专业的制图生产。
2.1 符号库技术地图最直接的表达就是使用符号表达。
ARCGIS制图的一些总结
我在学习arcinfo中的arcmap时遇见的问题和一些操作的方法：（注：此文可以做为学习的参考，但不能保证其完全正确！！！如有说的不对的地方，请各位老师多多指教。
其实里面有许多问题还得向各位老师请教。
）由于条件限制，一个人学习arcinfo制图，因为不专业所以制图中的操作可能有许多不正确的地方，所以遇见的问题也会很多。
一.直接在arcmap里画图，不需要任何坐标，就可以制作成一张矢量图。
但这只是一张可视化的图，没有任何实用价值。
我用扫描的图不知道经纬度坐标，于是在网上下载了经纬通，将里面的坐标点，用在我的练习图A上。
我的定坐标操作方法一：1.将图从add data里加载到arcmap制图区。
2.从catalog里新建一个shp文件，在edit里的select里选择地理坐标中的亚洲的北京54坐标。
3、将新建的shp文件直接拖到arcmap的内容表中。
4、（auto adjust去掉勾）用georeferencing工具条上的add control point在扫描图上定坐标。
并将坐标点在view link table里保存成一个文本文件。
5、再undata display后，点击rectify出现save as对话框，在cell size中我没有修改原始值，在resample type中有nearest neighbor(for discrete data)、bilinear interpolation（for continuous data）、cubic convolution(for continuous data).在output raster中定过坐标的图保存为tif或img文件。
问题出现：1、nearest neighbor(for discrete data)、bilinear interpolation（for continuous data）、cubic convolution(for continuous data).这三个文件是指什么，它们适用的范围是那些？我用nearest neighbor的类型保存的图，再次打开，视图界面很小很乱，根本看不清图里的点线面。
ArcGIS制图策略‘方法,技巧
ArcGIS 制图工具、方法和技巧Esri中国（北京）有限公司 行业技术部 徐丽丽分享地理价值PDF 文件使用 "pdfFactory Pro" 试用版本创建 定义地图就是依据一定的数学法则，使用制图语 言，通过制图综合，在一定的载体上，表达 地球（或其他天体）上各种事物的空间分布、 联系及时间中的发展变化状态的图。
地图 ≠ 专题图 专题图 ＝ 地图 + 主题 专题图 ＝ 地图 + 特效 + 适度夸张分享地理价值PDF 文件使用 "pdfFactory Pro" 试用版本创建 制图的一般工艺数据模型 制图规范数据处理符号化 制图规则 企业级工作流管理制图编辑输出产品单一应用 VS 多种应用数据综合 质量控制 ETL数据驱动制图 高级符号 VS 复杂数据 智能标注冲突检查 冲突处理 灵活性 & 自动化产品类型分享地理价值PDF 文件使用 "pdfFactory Pro" 试用版本创建 大纲• 一、ArcGIS 制图基础– – – – ETL(综合、提中心线、平滑……) 制图表达 Model（生成坡度、坡向图） MapLex•二、基本效果– – – 按属性分类显示 按大小显示 统计图表显示•三、特效入门– – – 让你的图“立”起来 ——更好的使用您的DEM 让你的图“炫”起来 ——活学活用渐变效果 让你的成果“动”起来 ——多源数据组织与出图的常见问题•四、美图欣赏分享地理价值PDF 文件使用 "pdfFactory Pro" 试用版本创建 一、ArcGIS 一、ArcGIS 制图基础Ø ETL(简化、提中心线、平滑……) Ø Model（模型：生成坡度、坡向、山影图……） Ø Representation(制图表达：添加、编辑制图表达……) Ø MapLex（高级标注：沿线、避让……） ……好的文章是改出来的。
ArcGIS实用制图技巧——如何制作“阴影”效果
ArcGIS实用制图技巧——如何制作“阴影”效果方式就可以轻松实现。
左侧地图的图形背景组织很差。
右侧地图通过使用阴影效果突出了重点内容。
这里，我将要介绍两种阴影效果的创建方法：第一，纯色阴影（single color）；第二，渐变阴影（gradient pattern）。
创建阴影效果，分以下2个步骤来实现。
1.将要素类的符号转为制图表达。
2.使用移动几何的方式。
【由于需要使用制图表达，因此数据需要存储在geodatabase当中】纯色阴影：1)将要素类的符号转为制图表达a)在内容列表中，右键要素类图层，点击“Convert Symbology to Representation”。
2)使用移动几何的方式a)右键点击转为制图表达的图层开打属性框，在符号选项卡上，在“Solid color pattern”将颜色改为Gray 70%。
b)点击右上角的加号按钮添加几何效果并选择Move，点击OK。
c)将X、Y的偏移值分别改为下图所示，点击OK。
d)在内容列表中，将原要素类图层与转为制图表达后的图层叠加显示（注意制图表达图层在下边），便出现了阴影的效果。
渐变阴影：1)将制图表达的符号改为渐变模式a)在内容列表中，右键点击带有制图表达的图层并点击属性。
在符号选项卡中，在“Solid color pattern”右上角点击黑色小箭头并选择“Gradient”模式。
b)将Color 1改为Gray 10%，将Color 2改为Black，使用HSV算法，样式选择Buffer，修改间隔为100，百分比为5，角度为0。
这样，边缘的阴影效果就会变得比较柔和。
不过，这种方法对于较小的多边形效果不明显（比如下图中的情况），这时可以使用override的方式修正。
2)使用override方式修正阴影a)在内容列表中，修改查看方式为“List by Selection”。
对转为制图表达的要素类，点击第一个图标最后使这个图层为选中状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ArcGIS制图技巧（上篇）(2012-07-04 10:37:39)转载▼标签：制图技巧杂谈1引言1.1 制图的目的随着GIS在各行各业的深入应用，各信息化部门和生产单位都逐渐建立起自己的GIS的应用，同时积累了大量的地理数据。
随着应用深度和广度的推进，针对数据建立专题应用越来越迫切，对行业专题制图的需求也进一步扩大。
因此，如何围绕数据制作精美的地图以符合应用需求将是一个重要的课题。
1.2 制图的特点制图最大的特点是基于已有地理数据进行制图，跟传统的制图方式有着极大的区别。
传统的制图方式没有任何的数据支撑，使用制图工具可以对地图图元进行随意的绘制和修改，能够灵活的修改地图的每个细节，但地图生产过程非常缓慢，也不适宜做多个专题的地图生产。
使用GIS平台进行制图，地图制图是建立在已有数据的基础上，制图者只需要关注数据规范和符号化规则就能够快速的完成地图的制作,但由于是使用规则进行符号化，故此，对于无规则的地图符号的表达需要耗费一定的时间。
1.3 制图的难点尽管已经拥有地理数据，然而对于地图制图来说，这只是最基本的一个环节。
地理数据只是经过数字化后的一系列的带坐标的几何图形，本身不存在任何的符合，要把这些数字化图形转化为我们所能识别的地图，还需要进行所谓的“符号化”过程，也就是我们常说的配图。
如果要进一步制图专题地图，也许还需要对数据进行一系列的处理（如坐标转换、数据分割、要素聚合和简化、几何逻辑验证、字段处理等）以及制作基于行业标准的地图符号库。
这就对地图的生产者来说，在对数据、行业符号标准以及所使用工具的熟悉程度都提出更高的要求。
2 ArcGIS的制图技术与技巧ESRI公司专注GIS行业几十年，ArcGIS产品在行业中应用非常广泛，在地图制图方面也有着出色的表现（制图可视化、空间数据管理、空间分析是ArcGIS的三大基石）。
ArcGIS 的制图技术主要包括符号库技术、符号系统、标注、制图表达等。
巧妙的搭配使用这些制图技术，可以满足专业的制图生产。
2.1 符号库技术地图最直接的表达就是使用符号表达。
使用符号可以把简单的点线面要素渲染成最直观的地理符号，提高地图的可读性。
利用ArcGIS的样式管理器可以创建各种符号样式，对符号样式进行管理。
每个行业都会有一套基于行业的符号样式，也许这些符号最初的创建不是基于ArcGIS软件制作的，但通过样式管理器都能方便的使用。
如精美的图标图片，可以转换为BMP或EMF格式导入到符号库中；已经在其他制图软件中大量使用的字体图库，可以直接在样式管理器中作为字符标记符号使用。
符号的设计同样也遵循“层”的理念，建立复杂的地图符号时，可以通过设置多个符号层的规则来实现。
如下图就是使用双线道路符号和边界线的符号设计。
由上两张图可见，使用两层线符号以及设置线宽度可以实现这种双线道路符号的显示；使用两层标记线符号，通过设置规则，可以实现复杂的边界符号显示。
因此，只要掌握了ArcGIS符号制作的技巧，分析符号并总结出规则，就可以制作符合要求的地图符号。
2.2 符号系统符号系统是ArcGIS展示数据的最基本的方式。
符号系统提供了最传统的点线面符号渲染方式，用户可以在这里设置图层要素的符号、颜色等。
通过简单的设置就可以实现诸如唯一值、等级、图表等渲染等高级渲染。
符号系统一般是通过绑定字段值得方式进行渲染的，因此，属性对于地图制图起到至关重要的作用。
如下图分别通过设置字段实现唯一值渲染和图表渲染。
在ArcGIS的图层设置中，同样也可以遵循层的理念。
上层会对下层进行遮盖，这是层的最基本表现。
正是有层的存在，因此在制图的过程中必须避免上下层之间的遮盖，这样才能更好的展示地图要素。
但有时候我们更需要这个遮盖的作用来实现一些高级的显示效果。
如下图是一个面状的数据，我们需要给道路面添加外边线，使其看起来更加美观。
但由于数据面状数据是独立的，在相交的位置没有融合，因此添加外边线的效果相当难看。
这时候，我们可以充分考虑层的遮盖特性，在面状图层上再添加一层，数据源指向原来的面要素集，通过取消上层的轮廓线和增粗下层轮廓线，可以轻松实现带边线的道路面显示。
如下图所示：对点状要素来说，经常会遇到需要旋转一定角度来满足制图的需要，如一些道路设施需要沿道路排布，水文监测设备需要垂直河流中心线显示等。
在点状符号系统里面，有一个高级的功能，专用来设置符号旋转的。
通过绑定的double型角度字段，就可以实现符号的旋转（一般来说，点状符号默认是头朝北向）。
ArcGIS 制图技巧（中篇）2.3 标注标注放置得恰当可以使地图更易理解且更为有用。
ArcGIS提供标准标注引擎和Maplex标注引擎。
标准标注引擎提供了常规的标注设置，包括标注的样式、可见比例、分组设置、脚本设置等。
Maplex是ArcGIS的高级标注引擎，它提供了一系列的工具用于提高地图的标注质量，如控制标注的大小和位置、优化标注放置的位置、制定不同要素层标注的重要级别实行压盖避让、控制文字间距、删除重复标注或重复标注等。
标注的使用有一些小技巧。
地图背景复杂的时候，不利于显示某种特定颜色标注的文字，如果对标注添加纯色的背景，就能避免这种不良影响。
在标注符号的编辑器中对标注使用掩膜，设置适当的晕圈值，就可以实现文字边框的效果，如下图标注分组显示可以在不同的比例尺下显示符合设置条件的标注，它一般用作处理高密度要素的标注显示，通过设定要素属性的级别逐级比例尺下显示同一层越来越多的标注，避免标注的大量扎堆。
如下图通过设置分类在不同比例尺下显示了不同丰度的标注信息。
在某些时候，ArcGIS 的标准标注引擎无法满足特定的要求，那就需要使用Maplex 高级地图标注引擎了。
在标准标注引擎下，一般来说，每个要素只能显示一个标注，倘若一个面要素特别大或者线要素特别长，在图上只添加一个标注，不利于地图使用者阅读。
当然，对数据进行分割也可以实现多个标注的效果，但这样做无疑是对数据进行破坏，是极其危险的操作。
这种情况下使用Maplex 引擎可以很容易的解决问题。
如下图，南昆线在数字化的时候只是一根线，没有进行分割，使用普通标注引擎在图面上只有一个标注。
使用Maplex 的设置后，对其进行一定间距的重复标注，设置如下如果需要把字体的间距拉大，还可以勾选上下面“展开字符”的选项，在“限制”窗口设置字体间距。
跟重复标注相反的是，某些数据由于同名的要素过多而导致同一区域内出现多个标注。
这种现象一般出现在道路、河流或管线数据，这些数据往往需要建立网络而在相交处进行打断。
如下图所示，在中心部分出现了多个重复的标注，严重影响了地图的美观程度。
在不改变数据的情况下，使用Maplex可以实现删除重复标注的目的。
通过在冲突解决方案里面设置“移除同名标注”即可。
标注压盖重要地物，在制图方面也是不能容忍的。
如下图，一些客户信息的标注把道路压盖了，类似这样的压盖是不允许的。
对于这种压盖冲突，Maplex提供了很好的解决方案。
在Maplex系统中，每一层的要素都具有权重，这个权重范围是从0~999，数值越大，权重越高。
权重低的要素要素，其标注回“避让”权重高的要素。
因此，通过设置各图层的权重值，可以实现“避让”效果。
下图为把“客户”层的权重设置为1，“道路”层的权重设置为99（只要大于标注图层的权重即可）所示：对中国的客户来说，在地图标注方面会有更高的要求，中文方块字的沿线排布的时候会出现模糊，而针对标注针对cjk的方案也没能更好的解决该问题。
事实上，中文字体在计算机中的表达，只要是倾斜放置了，都会出现模糊状态。
如下图所示：为了处理这种情况，ESRI中国开发了专门的文字插件，使标注实现字头向上的显示效果。
字头朝上实际上就是不允许字体倾斜，这样保持字体的正向，达到字体清晰显示的目的。
如下图所示：ArcGIS 的标注功能是非常强大的，只要理解其中的原理，设置适当的参数，就能配置出精美的地图来。
ArcGIS制图技巧（下篇）(2012-07-04 11:34:00)转载▼标签：制图技巧杂谈2.4 制图表达制图表达用于以一种灵活的、基于规则的结构对数据进行符号化，该结构将与数据一同存储在地理数据库中。
要素类可同时支持多个要素类制图表达，因此，可在不存储数据副本的情况下从单个数据库中获取多个地图产品。
单个要素的制图表达（称为要素制图表达）可以在必要时进行修改，以永久性地覆盖制图表达规则，该制图表达规则同样在地理数据库中进行存储和维护。
制图表达在提供基于规则的符号系统的组织结构的同时，还保留了很大的灵活性，可自定义各要素的绘制方法[1]。
因此，制图表达既继承了ArcGIS基于规则的配图模式，也具有类似于普通制图软件对要素自由编辑的功能。
由于制图表达是属性的系列字段，规则和绘制方式都存贮在属性表当中，所以，制图表达的图形可以与几何图形分离，修改表达方式而不会影响到数据本身，这样在制图的过程中对制图表达的修改不会引发任何数据上的风险。
使用ArcGIS制图不可不搞懂的几个名词，要素、图层、制图表达。
通过下图能够更方便对这三者的理解。
要素就是最原始的数据，它是一系列的普通的点线面图形，没有颜色没有符号，保存在文件或者数据库中。
当数据加载到ArcGIS软件时，会默认创建一个图层，在图层的基础上我们可以设置这些要素的符号和颜色。
图层实际上时把我们的配色方案和符号化方案跟数据关联起来，达到可视化的效果。
一般来说，地图的制图到图层这一级别的就可以完成了。
但某些高级制图或者专题制图，有着更高的要求的时候，那就需要使用到制图表达。
例如在国家1：5万地形图制图中（可出版的地图），对河流绘制有明确的规定，河流的源头必须是细，中下游按照标准变粗。
在这种需要实际和表象想协调的情况下，制图表达是最好的选择。
还有一些更高的要求，例如线要素在边界部分要实现实部相交，拐角处要求实部相连，要素需要垂直或水平分布，这些都是非GIS传统制图可以处理的，这时都可以考虑使用制图表达去实现。
制图表达的使用一般是先通过ArcMap对数据进行符号化（使用2.2符号系统的操作过程）之后，通过软件直接转化为制图表达模式。
转为制图表达之后，就可以利用其系列规则和特效。
如前面所说的线状河流的粗细渐变，在制图表达里面使用的其实是线要素的锥状面效果。
可以在图层的属性查看制图表达的规则，如下图在交通和规划中，有可能需要一些特别炫的效果来增强地图的展现能力。
如立交处使用阴影，建筑物使用立体效果等，这些在制图表达中都很容易实现。
下面利用制图表达为二维建筑物创建立体效果。
将其转为制图表达后，增加以下偏移效果。
点击规则上方的“+”号，添加一个“移动”效果，分别设置偏移规则，这样这个图层的就会实现偏移。
对偏移后的制图表达使用颜色减淡，让其看起来像阴影一样。
