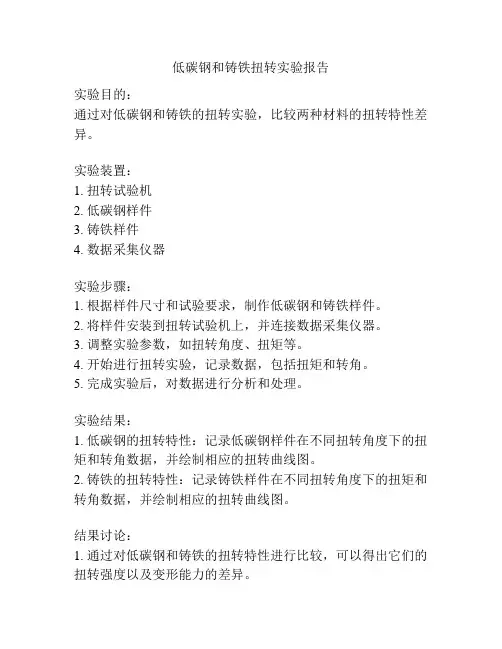

低碳钢和铸铁扭转实验报告
实验目的：
通过对低碳钢和铸铁的扭转实验，比较两种材料的扭转特性差异。
实验装置：
1. 扭转试验机
2. 低碳钢样件
3. 铸铁样件
4. 数据采集仪器
实验步骤：
1. 根据样件尺寸和试验要求，制作低碳钢和铸铁样件。
2. 将样件安装到扭转试验机上，并连接数据采集仪器。
3. 调整实验参数，如扭转角度、扭矩等。
4. 开始进行扭转实验，记录数据，包括扭矩和转角。
5. 完成实验后，对数据进行分析和处理。
实验结果：
1. 低碳钢的扭转特性：记录低碳钢样件在不同扭转角度下的扭矩和转角数据，并绘制相应的扭转曲线图。
2. 铸铁的扭转特性：记录铸铁样件在不同扭转角度下的扭矩和转角数据，并绘制相应的扭转曲线图。
结果讨论：
1. 通过对低碳钢和铸铁的扭转特性进行比较，可以得出它们的扭转强度以及变形能力的差异。
2. 分析低碳钢和铸铁的扭转曲线，可以了解其材料性能的优劣。
3. 根据实验结果，可以选择合适的材料应用于不同领域，以满足对扭转强度和变形能力的不同要求。
结论：
通过对低碳钢和铸铁的扭转实验，我们可以得出它们的扭转特性有所不同。
通过对实验结果的分析，可以选择合适的材料用于相关领域，以满足不同的扭转要求。
低碳钢和铸铁扭转实验报告
低碳钢和铸铁扭转实验报告低碳钢和铸铁扭转实验报告引言：在现代工业中，钢和铸铁是最常用的金属材料之一。
它们在建筑、汽车制造、航空航天等领域扮演着重要的角色。
本实验旨在比较低碳钢和铸铁的力学性能，特别是在扭转试验中的表现。
实验设计：本实验使用了一台扭转试验机，通过施加扭矩来测试不同材料的扭转强度和变形能力。
实验中使用了相同的试样尺寸和几何形状，并确保试样表面的光洁度一致。
实验过程：1. 准备工作：清洁和标记试样，确保试样表面无杂质和损伤。
2. 安装试样：将试样固定在扭转试验机上，确保试样与扭转轴线平行。
3. 施加负载：逐渐增加扭矩，记录每个扭矩值下的变形情况。
4. 测量数据：使用应变计和位移传感器等设备，测量试样的应变和位移。
实验结果：通过对低碳钢和铸铁试样进行扭转实验，得到了以下结果：1. 扭转强度：低碳钢表现出较高的扭转强度，能够承受更大的扭矩而不发生破坏。
相比之下，铸铁的扭转强度较低，容易发生塑性变形和断裂。
2. 变形能力：低碳钢在扭转过程中表现出较好的变形能力，能够经受较大的扭转角度而不失去其原有形状。
而铸铁则在受到较小扭矩时就会发生明显的变形和断裂。
3. 韧性：低碳钢具有较高的韧性，能够在扭转过程中吸收更多的能量。
而铸铁的韧性较低，容易发生脆性断裂。
实验讨论：以上实验结果表明，低碳钢在扭转试验中表现出更好的力学性能。
这可以归因于低碳钢的晶格结构和化学成分。
低碳钢由铁和少量碳组成，碳的存在使得钢具有更好的强度和塑性。
相比之下，铸铁中的碳含量较高，导致其较低的强度和韧性。
然而，需要注意的是，实验结果可能受到一些因素的影响。
例如，试样的制备和处理过程可能存在差异，这可能导致实验结果的偏差。
此外，实验中只考虑了扭转加载情况下的性能比较，而在实际应用中，材料还需要满足其他力学要求，如拉伸和压缩等。
结论：通过本实验，我们对低碳钢和铸铁在扭转试验中的性能进行了比较。
结果显示，低碳钢具有更高的扭转强度和变形能力，以及更好的韧性。
低碳钢和铸铁扭转试验
低碳钢和铸铁扭转实验一、实验目的１．观察比较低碳钢和铸铁在扭转过程中的变形现象、破坏形式。
２．测定低碳钢扭转时的屈服点τs 和抗扭强度τb 。
３．测定铸铁扭转的抗扭强度τb 。
二、实验设备与试件１．扭转试验机。
２．游标卡尺。
３．扭转试件参照国家标准GB10128–88采用圆形截面试件(如图2–13所示)，为中间段试件直径；0d Ｌ0为试件原始标距；Ｌc 为试件平行长度；d 0＝10 mm，Ｌ0＝100 mm或50 mm，Ｌc ＝120 mm或70 mm，如果采用其他直径的试件，其平行长度为标距加上两倍直径。
试件两头为夹持端，因为试件受扭，在两头夹持部分对称加工两个相互平行的平面，以便于安装夹紧。
图2–13 扭转试件图三、实验原理和方法试件受扭时将产生扭转变形，扭矩Ｔ和扭角ϕ相应增加，试验机将自动记录数据大小并在电脑显示屏上自动绘出ϕ−Ｔ曲线图，如图2–14所示。
从图2–14(a)可以看出，低碳钢扭转试验开始为弹性变形阶段，Ｔ与ϕ成正比，横截面上剪应力呈线性分布，横截面周边处的剪应力最大，圆心为零。
当扭矩Ｔ增大，试件开始产生屈服，横截面周边处的剪应力首先达到屈服极限，随着扭转变形的增加，剪应力由横截面周边处开始向圆心扩展逐步达到屈服极限，即塑性区由圆周向圆心扩展，直到整个截面达到屈服。
在屈服过程中ϕ−Ｔ曲线显示为屈服平台，这时扭矩为屈服扭矩Ｔs 。
屈服过后为强化阶段，扭矩又开始缓慢上升，试件扭角迅速增加，当扭矩达到最大值Ｔb 时试件断裂。
考虑到整体屈服后塑性变形对应力分布的影响，低碳钢扭转屈服点理论上应按式τs =w T s43计算，抗扭强度理论上应按τb ＝wT b43计算，但是为了试验结果的可比性，根据国标GB／T10128–88，图2–14 扭转曲线图τs 和τb 的计算公式为：τs ＝ＷＴs ， τb ＝ＷＴb 公式中：Ｗ为截面系数。
图2–14(b)为铸铁的扭转曲线图，铸铁受扭时变形很小没有屈服阶段，因此断裂时的扭矩就是最大扭矩Ｔb ，抗扭强度为： τb ＝ＷＴb 四、实验步骤１．低碳钢试件 (1) 用游标卡尺在标距两端和中间部位，分别沿相互垂直的两个方向各测量一次直径，并分别计算这三个截面的平均值，取其最小值计算试件的横截面积。
低碳钢和铸铁的扭转实验报告
低碳钢和铸铁的扭转实验报告·2·扭转试验报告一、试验目的 1、测定低碳钢的剪切屈服极限τs 。
和剪切强度极限近似值τb 。
2、测定铸铁的剪切强度极限τb 。
3、观察并分析两种材料在扭转时的变形和破坏现象。
二、设备和仪器1、材料扭转试验机2、游标卡尺三、试验原理1、低碳钢试样对试样缓慢加载，试验机的绘图装置自动绘制出T-φ曲线（见图1）。
最初材料处于图1 低碳钢是扭转试验弹性状态，截面上应力线性分布，T-φ图直线上升。
到A 点，试样横截面边缘处剪应力达到剪切屈服极限τs 。
以后，由屈服产生的塑性区不断向中心扩展，T-φ图呈曲线上升。
至B 点，曲线趋于平坦，这时载荷度盘指针停止不动或摆动。
这不动·3·或摆动的最小值就是屈服扭矩T s 。
再以后材料强化，T-φ图上升，至C 点试样断裂。
在试验全过程中，试样直径不变。
断口是横截面（见图2a ），这是由于低碳钢抗剪能力小于抗拉能力，而横截面上剪应力最大之故。
图2 低碳钢和铸铁的扭转端口形状据屈服扭矩 ps W T 43s =τ （2-1） 按式2-1可计算出剪切屈服极限τs 。
据最大扭矩T b 可得：pb b W T 43=τ （2-2） 按式2-2可计算出剪切强度极限近似值τb 。
说明：（1）公式（2-1）是假定横截面上剪应力均达到τs后推导出来的。
公式（2-2）形式上与公式（2-1）虽然完全相同，但它是将由塑性理论推导出的Nadai 公式略去了一项后得到的，而略去的这一项不一定是高阶小量，所以是近似的。
（2）国标GB10128-88规定τs和τb均按弹性扭转公式计算，这样得到的结果可以用来比较不同材料的扭转性能，但与实际应力不符。
II、铸铁试样铸铁的曲线如图3所示。
呈曲线形状，变形很小就突然破裂，有爆裂声。
断裂面粗糙，是与轴线约成45°角的螺旋面（见图1-3-2b）。
这是由于铸铁抗拉能力小于抗剪能力，而这面上拉应力最大之故。
实验项目3： 低碳钢、铸铁的扭转实验
邵 阳 学 院 实 验 报 告实验项目： 低碳钢、铸铁的扭转实验实验日期 实验地点 成 绩 院 系 班 级 指导老师 同组成员 学生姓名 学生学号一、实验内容和目的：1. 观察低碳钢和铸铁的变性现象及破坏形式；2. 测定低碳钢的剪切屈服极限τs 和剪切强度极限τb ；3. 测定铸铁的剪切强度极限τb ；4. 观察比较两种材料的扭转变形过程中的变形及其破坏形式，并对试件断口形貌进行分析。
二、实验设备（规格、型号）扭转试验机（型号： ）； 游标卡尺三、实验原理低碳钢材料扭转时载荷-变形曲线如图1所示。
TT图1. 低碳钢材料的扭转图(a) (b) (c)图2. 低碳钢圆轴试件扭转时的应力分布示意图低碳钢试件在受扭的最初阶段，扭矩T 与扭转角φ成正比关系(见图1)，横截面上剪应力τ沿半径线性分布，如图2(a)所示。
随着扭矩T 的增大，横截面边缘处的剪应力首先达到剪切屈服极限τs 且塑性区逐渐向圆心扩展，形成环形塑性区，但中心部分仍是弹性的，见图2(b)。
试件继续变形，屈服从试件表层向心部扩展直到整个截面几乎都是塑性区，如图2(c)所示。
此时在T-φ曲线上出现屈服平台(见图1)，试验机的扭矩读数基本不动，此时对应的扭矩即为屈服扭矩T s 。
随后，材料进入强化阶段，变形增加，扭矩随之增加，直到试件破坏为止。
因扭转无颈缩现象。
所以，扭转曲线一直上升直到破坏，试件破坏时的扭矩即为最大扭矩T b 。
由t s d s As s W d dA T τρπρρτρτ3422/0===⎰⎰）（ 可得低碳钢材料的扭转屈服极限t s s W T 43=τ；同理，可得低碳钢材料扭转时强度极限t b b W T 43=τ，其中316d W t π=为抗扭截面模量。
铸铁试件受扭时，在很小的变形下就会发生破坏，其扭转图如图3所示。
T T铸铁材料的扭转图从扭转开始直到破坏为止，扭矩T 与扭转角近似成正比关系，且变形很小，横截面上剪应力沿半径为线性分布。
低碳钢和铸铁扭转实验报告
低碳钢和铸铁扭转实验报告一、实验目的。
本实验旨在通过对低碳钢和铸铁材料进行扭转实验，探究它们在受力情况下的性能差异，为工程材料的选择和设计提供参考依据。
二、实验原理。
扭转实验是通过在材料上施加扭转力，来研究材料在扭转作用下的变形和破坏性能。
通过测量扭转角度和扭转力，可以得出材料的剪切模量和屈服强度等参数。
三、实验装置和材料。
本次实验所用的实验装置包括扭转试验机、扭转力传感器和扭转角度测量仪。
实验材料为一块低碳钢试样和一块铸铁试样。
四、实验步骤。
1. 将低碳钢试样和铸铁试样依次固定在扭转试验机上；2. 通过扭转试验机施加相同的扭转力，记录下扭转力和扭转角度的变化；3. 当试样发生破坏时，立即停止施加扭转力，并记录下此时的扭转力和扭转角度。
五、实验数据和分析。
通过实验数据的记录和分析，得出以下结论：1. 低碳钢试样在扭转作用下表现出较高的屈服强度和较小的扭转角度，具有较好的抗扭转性能；2. 铸铁试样在扭转作用下表现出较低的屈服强度和较大的扭转角度，具有较差的抗扭转性能；3. 通过对比两种材料的实验数据，可以得出低碳钢具有较好的抗扭转性能，适用于需要承受扭转作用的工程设计。
六、结论。
通过本次实验，我们得出了低碳钢和铸铁在扭转作用下的性能差异，并为工程材料的选择和设计提供了参考依据。
低碳钢具有较好的抗扭转性能，适用于需要承受扭转作用的工程设计，而铸铁的抗扭转性能相对较差。
七、实验总结。
本次实验通过扭转实验研究了低碳钢和铸铁在扭转作用下的性能表现，为工程材料的选择和设计提供了重要参考。
在今后的工程实践中，我们应根据实际需要选择合适的材料，以确保工程结构的安全和可靠性。
八、参考文献。
[1] 材料力学实验教程。
[2] 张三，李四. 金属材料力学性能测试与分析. 北京，机械工业出版社，2008.以上就是本次低碳钢和铸铁扭转实验的报告内容，希望对大家有所帮助。
低碳钢和铸铁扭转实验
低碳钢和铸铁扭转实验一、概述工程中有许多承受扭转变形的构件，了解材料在扭转变形时的力学性能，对于构件的合理设计和选材是十分重要的。
材料在扭转变形下的力学性能只能通过试验来测定；扭转变形是构件的基本变形之一。
因此扭转试验也是材料力学基本实验之一。
二、实验目的1、测定低碳钢的剪切屈服极限τ，及低碳钢铸铁的剪切强度极限τb2、铸铁的抗扭强度极限τb3、观察、比较分析两种材料在扭转过程中变形和破坏形式。
4、学习自动绘制T－υ曲线及微机控制电子扭转实验机、扭角仪的操作三、实验设备和仪器1、2、3、微机控制电子扭转实验机游标卡尺四、试件扭转试验所用试件与拉伸试件的标准相同，一般使用圆形试件，d0=10mm，标距l0=50mm或100mm,平行长度l为70mm或120mm。
其它直径的试样，其平行长度为标距长度加上两倍直径。
为防止打滑，扭转试样的夹持段宜为类矩形，如图3-1所示。
图3-1五、实验原理扭转试验是材料力学试验最基本、最典型的试验之一。
进行扭转试验时，把试件两夹持端分别安装于扭转试验机的固定夹头和活动夹头中，开启试验机，试件便受到了扭转荷载，试件本身也随之产生扭转变形。
扭转试验机上可以直接读出扭矩M和扭转角υ，同时试验机也自动绘出了M—υ曲线图，一般υ是试验机两夹头之间的相对扭转角。
扭转试验的标准是GB/T10128-1988。
因材料本身的差异，低碳钢扭转曲线有两种类型，如图3-2所示。
扭转曲线表现为弹性、屈服和强化三个阶段，与低碳钢的拉伸曲线不尽相同，它的屈服过程是由表面逐渐向圆心扩展，形成环形塑性区。
当横截面的应力全部屈服后，试件才会全面进入塑性。
在屈服阶段，扭矩基本不动或呈下降趋势的轻微波动，而扭转变形继续增加。
当首次扭转角增加而扭矩不增加（或保持恒定）时的扭矩为屈服扭矩，记为M；首次下降前的最大扭矩为上屈服扭矩，记为Mu；屈服阶段中最小的扭矩为下屈服扭矩，记为ML（不加说明时指下屈服扭矩）。
对试件连续施加扭矩直至扭断，从试验机扭矩标识上读得最大值。
低碳钢铸铁扭转实验
b
3 Mb 4 Wt
5、成果整理
2、计算结果 低碳钢平均直径:R =10.0 mm 铸铁平均直径: R =10.0 mm 抗扭截面系数:Wt 抗扭截面系数:Wt
Tb Wt
铸铁:
剪切强度极限： b
低碳钢:剪切屈服极限： s 3 Ts
1、实验操作
界面
主要是对扭 转试验机运行宏 观控制，及试验 结果及图象的观 察。
通道显示窗口
实验按扭组 输入表
4、试验操作及步骤
通过试验条件
2、试验条件 界面
这个界面是 试验方案界面， 定义试验名称和 方案，以备查找 数据用。
4、试验操作及步骤
2、试验条件 界面
这个界面是 计算项目界面， 主要为计算项目 做准备。
提
1、试验目的 2、仪器设备
纲
√ 3、试验原理
4、试验操作及步骤
5、成果整理
6、思考题目
３、试验原理
1、低碳钢扭转实验
实验前，用游标卡尺测定试件的直径d。
在加载过程中，可用机器的记录装置绘出T-φ图。在比例极限内， T与φ成线形关系。横截面上切应力首先到达沿半径分布如图a,随着T 的不断增大，横截面边缘处形成环行塑性区首先达到剪切屈服极限 τs 如图b，但中心部位仍然弹性的，所以T仍可以增加， T与φ的关系成 为曲线。直到整个截面几乎都是塑性区如图c,T与φ出现屈服平台，T 数据上下轻微波动，相应的扭矩为Ts，则Ts与τs的关系：
低碳钢、铸铁扭转试验
（实验项目三）
地质工程实验中心
提
√
1、试验目的 2、仪器设备 3、试验原理
题目
1、试验目的
低碳钢和铸铁的扭转实验报告
低碳钢和铸铁的扭转实验报告
仪器与材料：
1.低碳钢试样
2.铸铁试样
3.扭转试验机
4.电子天平
5.尺子
6.计算机
实验步骤：
1.准备工作：将低碳钢和铸铁试样分别称重，并用尺子测量其长度和
直径。
2.装夹试样：将试样的一端放入扭转试验机的夹具中，并夹紧。
3.实施扭转试验：启动扭转试验机并设定转动速度。
开始加载直至试
样断裂。
记录加载时间和加载断裂前试样的扭转角度。
4.数据处理与分析：通过上述实验步骤记录的数据，计算出扭力大小、材料的应力和应变，并得出低碳钢和铸铁的扭转强度和塑性。
实验结果与讨论：
在进行扭转试验后，我们得到了低碳钢和铸铁试样的断裂扭转角度、
加载时间以及试样的长度和直径。
根据这些数据，可以计算出两种材料的
应力和应变。
首先，计算扭力大小。
扭力可以通过以下公式计算：
扭力=2π×弹簧常数×扭转角度
然后，计算应力和应变。
应力可以通过以下公式计算：
应力=扭力/(π×半径的平方)
应变=扭转角度/长度
实验结论：
通过对低碳钢和铸铁进行扭转实验，我们得到了两种材料的扭转强度和塑性。
低碳钢表现出较高的扭转强度和塑性，而铸铁则表现出较低的强度和塑性。
这与低碳钢的较高碳含量和较细的晶粒结构有关。
这些结果对于材料选择和工程设计具有重要意义，可以帮助我们选择适当的材料以满足特定的工程需求。
低碳钢和铸铁扭转实验报告
低碳钢和铸铁扭转实验报告低碳钢和铸铁是常见的金属材料，在工程领域被广泛应用。
本实验旨在比较低碳钢和铸铁在扭转试验中的性能差异，以评估其应用的优劣。
以下是对该实验的详细报告：实验目的：1.比较低碳钢和铸铁在扭转试验中的性能；2.评估低碳钢和铸铁在工程应用中的适用性。
实验原理及方法：1.实验采用标准的扭转试验装置，通过在材料上施加扭矩，并测量其变形情况，以分析材料的性能。
2.实验中使用的低碳钢和铸铁样品具有相同的尺寸，并根据标准要求进行制备和处理，以保证样品的一致性。
3.在扭转试验中，首先施加一个初始扭矩，然后逐渐增加扭矩并记录相应的变形数据，直到样品达到破坏。
实验结果分析：1.低碳钢的扭转性能较好，具有良好的强度和韧性。
在扭矩逐渐增加时，低碳钢的扭转角度较大，能够承受较高的变形能力。
2.铸铁在扭转试验中表现出较低的韧性。
在扭矩逐渐增加时，铸铁容易断裂，变形能力较差。
3.低碳钢的断裂面呈现出典型的韧性断裂特征，而铸铁的断裂面呈现出典型的脆性断裂特征。
实验结论：1.低碳钢在扭转试验中展现出较好的性能，适用于需要承受大变形能力的工程应用，如桥梁和建筑结构。
2.铸铁的扭转性能较低，主要适用于承受较小变形的应用，如机械零件和铸造件等。
实验讨论：1.低碳钢和铸铁的性能差异主要是由其组织结构和化学成分所决定的。
低碳钢由碳和其他少量元素组成，具有较好的韧性和可塑性。
而铸铁中含有大量的碳和其他合金元素，导致其结构致密、脆性较高。
2.实验结果对于工程领域的材料选择具有一定的指导意义，可以根据具体应用需求选择合适的材料。
实验总结：通过本次扭转实验，我们对低碳钢和铸铁在扭转性能方面进行了比较和分析。
低碳钢表现出较好的韧性和变形能力，适用于需要承受大变形的工程应用。
而铸铁的扭转性能较差，适用于承受较小变形的应用。
这些结果对于工程实践中材料选择和设计具有重要的参考意义。
低碳钢和铸铁扭转实验报告
低碳钢和铸铁扭转实验报告一、实验目的1、观察低碳钢和铸铁在扭转过程中的变形现象，比较它们的力学性能差异。
2、测定低碳钢的剪切屈服极限和剪切强度极限，以及铸铁的抗扭强度。
3、熟悉扭转试验机的工作原理和操作方法。
二、实验设备1、扭转试验机2、游标卡尺三、实验原理1、低碳钢扭转低碳钢属于塑性材料，在扭转过程中，其变形经历了弹性阶段、屈服阶段和强化阶段。
在弹性阶段，扭矩与扭转角呈线性关系，材料符合胡克定律。
当扭矩达到屈服扭矩时，试件表面出现沿横截面的滑移线，进入屈服阶段。
屈服阶段过后，材料进入强化阶段，变形继续增加，扭矩也随之增大，直至试件断裂。
2、铸铁扭转铸铁属于脆性材料，在扭转过程中，其变形很小，几乎没有明显的屈服阶段。
当扭矩达到一定值时，试件突然断裂。
四、实验步骤1、测量试件的直径，在不同位置测量多次，取平均值。
2、安装试件，确保试件与扭转试验机的夹头同轴。
3、启动扭转试验机，缓慢加载，观察试件的变形情况，并记录扭矩和扭转角的数据。
4、当低碳钢试件出现屈服现象时，记录屈服扭矩；当试件断裂时，记录最大扭矩。
5、对于铸铁试件，记录其断裂时的扭矩。
6、实验结束后，取下试件，观察其断口形状。
五、实验数据处理与分析1、低碳钢直径测量：测量低碳钢试件的三个不同位置的直径，分别为 d1 ＝1002mm，d2 ＝ 998mm，d3 ＝ 1000mm，平均值 d ＝（d1 ＋ d2 ＋ d3) ／ 3 ＝ 1000mm。
屈服扭矩 Ts ＝ 50 N·m最大扭矩 Tb ＝ 80 N·m根据公式计算剪切屈服极限τs 和剪切强度极限τb：τs ＝ Ts ／（πd³/16) ＝ 50×16 ／（π×10³) ≈ 251 MPaτb ＝ Tb ／（πd³/16) ＝ 80×16 ／（π×10³) ≈ 402 MPa2、铸铁直径测量：测量铸铁试件的三个不同位置的直径，分别为 d1 ＝1005mm，d2 ＝ 1003mm，d3 ＝ 1004mm，平均值 d ＝（d1 ＋ d2 ＋d3) ／ 3 ＝ 1004mm。
低碳钢和铸铁的扭转实验报告
低碳钢和铸铁的扭转实验报告一、实验背景二、实验步骤1.实验材料准备：从实验室仓库中取出低碳钢和铸铁两种材料，分别切割成相同尺寸的试样。
2.实验装置搭建：使用扭转试验机搭建扭转实验装置。
将试样夹紧在扭转试验机上的夹具上，确保试样稳固。
3.扭转实验参数设置：根据实验要求，设置扭转速度、载荷范围和记录数据的采样频率等参数。
4.实施扭转实验：开始扭转实验，逐渐增加载荷，直至试样发生破坏。
5.数据记录和分析：记录实验过程中的数据，包括扭转力和扭转角度等。
绘制载荷-扭转角度曲线，并比较低碳钢和铸铁的力学性能。
三、实验结果与分析通过实验记录的数据，我们可以得到载荷-扭转角度曲线。
根据实验结果，我们可以得出结论：1.扭转强度：从载荷-扭转角度曲线中可以得知，低碳钢的扭转强度明显高于铸铁。
在相同载荷下，低碳钢试样的扭转角度较小。
这表明低碳钢具有更高的抗弯刚度和耐疲劳性能。
2.断裂特性：低碳钢试样的断裂面一般较光滑，而铸铁试样的断裂面通常呈现比较粗糙的形态。
这说明低碳钢的延展性较好，而铸铁的断裂韧性相对较低。
3.力学性能：根据实验结果可以计算出低碳钢和铸铁的扭转刚度。
低碳钢的扭转刚度明显高于铸铁，这意味着低碳钢具有更好的力学性能和抗变形能力。
四、实验结论通过对低碳钢和铸铁的扭转实验比较1.低碳钢具有较高的扭转强度和抗变形能力，适用于对力学性能要求较高的工程结构中。
2.铸铁的扭转韧性较低，适用于对抗冲击性和磨损性要求较高的场合。
3.在实际工程中，根据具体的应用需求和环境条件，选择适当材料对于确保工程质量和安全至关重要。
五、实验改进1.增加试样数量：本实验只使用了少量试样，如果增加试样数量，结果的可靠性将会有所提高。
2.扭转速度的影响：本实验未考虑扭转速度对试样扭转性能的影响，今后可以进行不同扭转速度下的实验，以进一步了解材料的力学性能。
3.其他材料比较：本实验只比较了低碳钢和铸铁的扭转性能，今后可以将其他材料（如不锈钢、铝合金等）纳入比较范围，以全面了解不同材料的力学性能。
《材料力学》教实验四低碳钢和铸铁的扭转实验
实验四低碳钢和铸铁的扭转实验一、实验目的（1）测定低碳钢的剪切屈服极限τs，低碳钢和铸铁的剪切强度极限τb。
（2）观察低碳钢和铸铁扭转时的破坏过程，分析它们在不同受力时力学性能的差异。
（3）了解扭转试验机的操作规程。
二、实验设备（1）NJ—50B型扭转试验机。
（2）游标卡尺。
三、实验原理及方法工程中经常遇到承受扭转作用的构件，特别是很多传动零件都在扭转条件下工作。
测定扭转条件下的力学性能，对零件等受扭的构件在设计计算和选材方面有重要的实际意义。
圆柱形试件在纯扭转时，试件表面应力状态如图4.1所示，其最大剪应力和正应力绝对值相等，夹角成45°，因此扭转实验可以明显地区分材料的断裂方式—拉断或剪断。
如果材料的抗剪强度低于抗拉强度，破坏形式为剪断，断口应与其轴线垂直；如果材料的抗拉强度小于抗剪强度，破坏原因为拉应力，破坏面应是沿45°的方向。
图 4.1 圆轴扭转时的表面应力材料的扭转过程可用ϕM曲线来描述。
M为施加扭矩，ϕ为试样的相对扭转角。
图-4.2为两种典型材料（低碳钢和铸铁）的扭转曲线。
低碳钢扭转曲线的直线部分为弹性阶段,此时截面上的剪应力为线性分布，最大剪应力发生在横截面周边处，圆心处剪应力为零，如图4.3（a）所示。
低碳钢扭转时有明显的屈服阶段，但与拉伸实验相比，它的屈服过程是由表面至圆心逐渐进行的，如图4.3（b）所示。
当横截面全部屈服后，试样才全面进入塑性，扭转曲线图上出现屈服平台，扭矩度盘上的指针几乎不再转动，甚至有微小的倒退现象。
这时，横截面上的剪应力不再成线性分布。
如认为这时整个圆截面皆为塑性区，如图4.3（c ）所示，则屈服极限近似为p s s W M 43=τ (4.1) 式中163d W p π=为抗扭截面模量。
图4.2 低碳钢和铸铁的扭转曲线图4.3 剪应力分布图过屈服阶段后，材料的强化使承载力又有缓慢的上升，，但变形非常明显，试样的纵向画线变成螺旋线，扭矩继续增加，直至破坏。
低碳钢铸铁扭转实验报告
一、实验目的1. 比较低碳钢和铸铁在扭转试验中的性能差异；2. 了解低碳钢和铸铁在扭转过程中的变形和破坏形式；3. 学习材料力学的基本原理，提高实验操作技能。
二、实验原理扭转试验是材料力学实验中的一种基本试验，用于测定材料的扭转性能。
在扭转试验中，试样受到一对相互垂直的力矩作用，产生扭转变形。
根据胡克定律，扭转应力和扭转角之间存在线性关系。
当试样达到剪切屈服极限时，扭矩不再随扭转角线性增加，出现屈服平台。
当试样破坏时，扭矩达到最大值。
三、实验设备及试样1. 实验设备：扭转试验机、游标卡尺、百分表、砂轮机、钢尺等；2. 实验材料：低碳钢、铸铁；3. 实验试样：圆轴试样，直径约为10mm。
四、实验步骤1. 将低碳钢和铸铁试样分别固定在扭转试验机的夹头上；2. 启动试验机，缓慢增加扭矩，同时记录扭矩值；3. 观察试样在扭转过程中的变形和破坏形式；4. 记录试样破坏时的扭矩值；5. 使用游标卡尺测量试样破坏后的直径变化；6. 对试样断口进行观察和分析。
五、实验结果与分析1. 低碳钢试样在扭转试验过程中，当扭矩达到屈服极限时，出现屈服平台。
试样破坏时，扭矩达到最大值。
试样破坏后，直径变化较大，断口呈平面状，属于剪切破坏；2. 铸铁试样在扭转试验过程中，当扭矩达到屈服极限时，出现屈服平台。
试样破坏时，扭矩达到最大值。
试样破坏后，直径变化较小，断口呈斜面状，与轴线成45°～55°角，属于剪切破坏。
六、实验结论1. 低碳钢和铸铁在扭转试验中的性能存在差异。
低碳钢具有较好的塑性和韧性，而铸铁具有较好的脆性；2. 低碳钢和铸铁在扭转过程中的变形和破坏形式不同。
低碳钢试样破坏后，断口呈平面状，而铸铁试样破坏后，断口呈斜面状；3. 低碳钢和铸铁的扭转性能与其材料性能密切相关。
七、实验讨论1. 实验过程中，低碳钢和铸铁试样的扭转性能差异可能与材料的化学成分、组织结构等因素有关；2. 实验过程中，低碳钢和铸铁试样的变形和破坏形式可能与材料的屈服极限、抗拉强度等因素有关；3. 实验过程中，低碳钢和铸铁试样的扭转性能对工程应用具有重要意义，可根据实际需求选择合适的材料。
低碳钢、铸铁的扭转破坏实验报告
低碳钢、铸铁的扭转破坏实验报告
一、试验介绍
1.1 试验环境
本次试验环境属于室内，空气稳定。
室温介于20℃-25℃。
1.2 试验材料
本次试验材料有低碳钢和铸铁样品，碳含量分别为0.22%和2.97%。
1.3 试验装置及设备
本次试验使用Sener力学屈服试验机，及相应的试验台座，试样治具，以及拉力传感器等装置设备。
二、试验结果
2.1 低碳钢样品
在拉伸过程中，低碳钢样品受到拉伸力后，首先出现抗拉强度现象，然后弹性模量保持稳定，最后出现屈服现象，最终在20MPa处扭转破坏。
试验结果如图1所示。
三、数据分析
3.1 抗拉强度
根据上述数据可以得出，低碳钢的抗拉强度为13.34MPa，而铸铁的抗拉强度为
21.56MPa，可知铸铁的材料强度要比低碳钢高很多。
四、结论
本次试验结果表明，低碳钢与铸铁相比，抗拉强度差距明显，铸铁抗拉强度比低碳钢高很多；屈服强度也有很明显的差距，铸铁屈服强度要比低碳钢高5MPa。
根据本次试验结果，可以看出低碳钢也具有一定的抗拉强度，但是它的强度仍比铸铁要差，在扭转破坏方面还是需要注意安全防护的。
工程力学低碳钢、铸铁扭转试验
工程力学实验低碳钢、铸铁扭转试验一、实验目的1．测定铸铁的扭转强度极限τm2．测定低碳钢材料的扭转屈服极限τeL及扭转条件强度极限τm。
3．观察比较两种材料的扭转变形过程中的各种现象及其破坏形式，并对试件断口进行分析。
二、实验原理扭转破坏试验是材料力学实验最基本最典型的实验之一。
将试件两端夹持在扭转试验机夹头中。
试验时，一个夹头固定不动，另一夹头绕轴转动，从而使试件产生扭转变形，同时，试件承受了扭矩Mn。
从试验机可读得相应的扭矩Mn和扭转角υ，试验机可自动绘出Mn-υ曲线图。
对于低碳钢材料Mn-υ曲线有两种类型，如图3-1所示。
MM MmM图3-1 低碳钢M-υ曲线(a) (b) (c)图3-2 低碳钢圆轴试件扭转时的应力分布示意图低碳钢试件在受扭的最初阶段，扭矩Mn与扭转角υ成正比关系，横截面上剪应力沿半径线性分布如图3-2a所示。
随着扭矩Mn的增大，横截面边缘处的剪应力首先达到剪切屈服极限s且塑性区逐渐向圆心扩展，形成环形塑性区见图3-2b 。
但中心部分仍是弹性的。
试件继续变形，屈服从试件表层向心部扩展直到整个截面几乎都是塑性区如图3-2C所示。
在M-υ曲线上出现屈服平台见图3-1。
试验机指针基本不动此时对应的扭矩即为屈服扭矩MeL。
随后，材料进入强化阶段，变形增加，扭矩随之增加，直到试件破坏为止。
因扭转无颈缩现象。
所以，扭转曲线一直上升而无下降情况，试件破坏时的扭矩即为最大扭矩Mm。
扭转屈服极限τm按下式计算，即Mm3,4eL eL p M W τ=34mm pM W τ=（3-1） 式中为试件316d W p π=抗扭截面模量。
铸铁受扭时，在很小的变形下发生破坏。
图3-3为铸铁材料的扭转图。
从扭转开始直到破坏为止，扭矩Mn 与扭转角近似成正比关系，且变形很小。
低碳钢,铸铁的扭转实验报告
低碳钢,铸铁的扭转实验报告
实验目的：
1. 通过实验研究低碳钢和铸铁的扭转性能；
2. 分析低碳钢和铸铁的扭转性能差异的原因。
实验器材：
扭转试验机、低碳钢、铸铁试样。
实验步骤：
1. 取一根低碳钢圆棒和一根铸铁圆棒，分别在两端装上夹具。
2. 将低碳钢和铸铁试样放入扭转试验机中。
3. 通过扭转试验机以恒定的转速对低碳钢和铸铁试样进行扭转，并记录扭转力和扭转角度。
4. 依据实验数据计算低碳钢和铸铁的扭转刚度和弹性模量。
实验结果：
经过实验得到，低碳钢的扭转角度较铸铁小，且低碳钢的扭转角度随着扭转力的增加而增大的速率比铸铁大。
另外，低碳钢的弹性模量也比铸铁大。
实验分析：
低碳钢的扭转能力强于铸铁，这是由于低碳钢的弹性模量大，断裂韧性好，抗扭转能力更强。
而铸铁由于含有较多的碳，故其弹性模量相对较小，不断开，易于热变形和滑移，容易断裂。
实验结论：
低碳钢的扭转性能优于铸铁，低碳钢具有较高的弹性模量和良好的断裂韧性，抗扭转能力更强。
这一结论对于钢铁冶金行业的生产和工程设计等方面具有一定的参考价值。
低碳钢铸铁的扭转破坏实验报告
低碳钢铸铁的扭转破坏实验报告实验目的：通过对低碳钢和铸铁的扭转破坏实验，研究不同材料的扭转性能及破坏特点。
实验原理：扭转实验是一种常用的材料力学性能测试方法，用来研究材料的扭转强度、扭转刚度和扭转变形能力。
扭转实验时，将试样固定在两个固定夹具之间，然后在样品两端施加扭矩，使样品发生扭转变形。
通过测量施加的扭矩和样品的扭转角度，可以计算出样品的扭转应力和扭转模量。
实验步骤：1.准备样品：选择相同尺寸的低碳钢和铸铁试样，保证试样的几何形状和尺寸一致。
2.搭建实验装置：将试样固定在扭转实验机的夹具上，保证试样与夹具之间的接触面积均匀，并且夹具可以固定试样，以防止试样的滑动或移位。
3.施加扭矩：调整实验机的扭转角度和速度，开始施加扭矩。
记录下施加的扭矩大小和扭转角度。
4.观察破坏情况：当试样发生破坏时，记录下破坏发生的扭转角度。
同时，观察试样的破坏形态和裂纹分布情况。
5.数据处理：根据实验数据计算低碳钢和铸铁的扭转强度和扭转模量，比较两者的差异。
分析破坏形态和裂纹分布情况，总结不同材料的扭转性能和破坏特点。
实验结果：通过对低碳钢和铸铁试样进行扭转实验后，得到了相应的数据和结果。
根据数据分析计算出低碳钢和铸铁的扭转强度和扭转模量，并比较两者差异。
同时，观察试样的破坏形态和裂纹分布情况。
实验结论：根据实验结果和数据分析，得出以下结论：1.低碳钢的扭转强度和扭转模量较高，表现出较好的扭转性能。
2.铸铁的扭转强度和扭转模量较低，表现出较差的扭转性能。
3.低碳钢和铸铁的破坏形态和裂纹分布有所不同，低碳钢可能会出现塑性变形和断裂，而铸铁可能会出现脆性断裂。
4.低碳钢适用于承受较大扭转力和变形的场景，而铸铁适用于对扭转强度和刚度要求较低的场景。
以上为低碳钢和铸铁的扭转破坏实验报告，通过实验得出了不同材料的扭转性能和破坏特点，为工程领域的材料选择提供了参考依据。
低碳钢、铸铁扭转实验
低碳钢、铸铁扭转实验
本次实验是针对低碳钢和铸铁进行扭转实验。
低碳钢是一种低碳含量的钢材，它的硬
度比较低，可加工性和塑性良好，广泛应用于机械制造和结构工程中。
而铸铁是一种含碳
量较高的铁材料，它的硬度和脆性较高，一般应用于制造耐磨件和机床床身等。
实验中，我们采用了扭转试验，这是用于测试材料扭转强度和塑性的一种实验。
在实
验中，我们用扭力传感器将一根样品夹紧在两个旋转的夹具上。
随着样品的旋转，扭矩也
随之产生。
通过这种方式，我们可以测量样品在旋转时所承受的扭矩大小，进而推算出样
品的扭转强度和塑性。
在实验前，我们首先进行了样品的准备工作。
我们分别选取了一段低碳钢和一段铸铁
作为样品，并用金属切割机将它们切割成相同长度的长方形棒材。
接着，我们将两根样品
分别夹紧在扭转试验机上，并启动试验机进行实验。
实验结果显示，低碳钢的扭转强度比铸铁高出了近两倍，达到了67.8 N·m，而铸铁
的扭转强度只有36.3 N·m。
这说明低碳钢具有更好的强度和耐用性，适用于需要承受强
力的机械制造和结构工程中。
而铸铁的脆性与强度相对较低，适用于制造一些不需要承受
强力的耐磨件和机床床身等。
此外，在实验中，我们还观察到了样品的塑性变化。
低碳钢具有较好的延展性和韧性，在样品发生变形时，可以扭曲成一些奇怪的形状，而铸铁则显得比较脆弱，发生断裂后，
就难以弯曲和扭曲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验编号3 低碳钢和铸铁扭转实验
低碳钢和铸铁扭转破坏试验
一、概述
工程中有许多承受扭转变形的构件，了解材料在扭转变形时的力学性能，对于构件的合理设计和选材是十分重要的。
材料在扭转变形下的力学性能只能通过试验来测定；扭转变形是构件的基本变形之一。
因此扭转试验也是材料力学基本实验之一。
二、实验目的
1、测定低碳钢的剪切屈服极限τ
s ，及低碳钢铸铁的剪切强度极限τ
b
2、铸铁的抗扭强度极限τ
b
3、观察、比较分析两种材料在扭转过程中变形和破坏形式。
4、学习自动绘制T－φ曲线及微机控制电子扭转实验机、扭角仪的操作
三、实验设备和仪器
1、微机控制电子扭转实验机
2、游标卡尺
3、低碳钢和铸铁圆形扭转试件
四、试件
扭转试验所用试件与拉伸试件的标准相同，一般使用圆形试件，d
=10mm，
标距l
=50mm或100mm,平行长度l为70mm或120mm。
其它直径的试样，其平行长度为标距长度加上两倍直径。
为防止打滑，扭转试样的夹持段宜为类矩形，如图3-1所示。
图3-1
五、实验原理
扭转试验是材料力学试验最基本、最典型的试验之一。
进行扭转试验时，把试件两夹持端分别安装于扭转试验机的固定夹头和活动夹头中，开启试验机，试件便受到了扭转荷载，试件本身也随之产生扭转变形。
扭转试验机上可以直接读出扭矩M和扭转角φ，同时试验机也自动绘出了M—φ曲线图，一般φ是试验机两夹头之间的相对扭转角。
扭转试验的标准是GB/T10128-1988。
因材料本身的差异，低碳钢扭转曲线有两种类型，如图3-2所示。
扭转曲线表现为弹性、屈服和强化三个阶段，与低碳钢的拉伸曲线不尽相同，它的屈服过程是由表面逐渐向圆心扩展，形成环形塑性区。
当横截面的应力全部屈服后，试件才会全面进入塑性。
在屈服阶段，扭矩基本不动或呈下降趋势的轻微波动，而扭转变形继续增加。
当首次扭转角增加而扭矩不增加（或保持恒定）时的扭矩为
屈服扭矩，记为M
s ；首次下降前的最大扭矩为上屈服扭矩，记为M
su
；屈服阶段
中最小的扭矩为下屈服扭矩，记为M
sL
（不加说明时指下屈服扭矩）。
对试件连续
施加扭矩直至扭断，从试验机扭矩标识上读得最大值。
考虑到整体屈服后塑性变形对应力分布的影响，低碳钢扭转屈服点和抗扭强度理论上应按下式计算。
τs=M s/Wρτb=M b/Wρ
图3-2低碳钢图3-3铸铁铸铁试件扭转时，其扭转曲线不同于拉伸曲线，它有比较明显的非线性偏离，见图（3-3）。
但由于变形很小就突然断裂，一般仍按弹性公式计算铸铁的抗扭强度，即
τb=M b/Wρ
圆形试件受扭时，横截面上的应力应变分布如图3-4b、c所示。
在试件表面
任一点，横截面上有最大切应力τ，在与轴线成±45的截面上存在主应力σ
1
=
τ，σ
3
=-τ（见图3-4a）。
低碳钢的抗剪能力弱于抗拉能力，试件沿横截面被剪
断。
铸铁的抗拉能力弱于抗剪能力，试件沿与σ
1
正交的方向被拉断。
图3-4
六、实验步骤
1．开机：试验机——>打印机——>计算机
注意：每次开机后，最好要预热10分钟，待系统稳定后，再进行试验
工作。
若刚刚关机，需要再开机，至少保证1分钟的时间间隔。
2．双击电脑桌面图标，进入试验软件，选择好联机的用户名和密码
选择对应的传感器及扭角仪后击。
3．根据试样情况准备好夹具，若夹具已安装到试验机上，则对夹具进行检查,并根据试样的长度及夹具的间距设置好限位装置。
4．点击里的新试验，选择相应的试验方案，输入试样的原始用户参数如尺寸等。
测量试样的尺寸方法为：用游标卡尺在试样标距两端和中间三个截面上测量直径，每个截面在互相垂直方向各测量一次，取其平均值。
用三个平均值中最小者计算W
ρ
5．划线：在试件的两端和中间用彩色粉笔画三个圆周线，并沿试件表面划一母线，以便观察低碳钢扭转时的变形情况（铸铁变形较小不用画此线）。
6．装夹试样
7．先按“对正”按键，使两夹头对正。
如发现夹头有明显的偏差，请按下“正传”或“反转”按键进行微调。
8．将已安装卡盘的试样的一端放入从动夹头的钳口间，扳动夹头的手柄将试样夹紧。
9．按“扭矩清零”按键或试验操作界面上的扭矩“清零”按钮。
10．推动移动支座移动，使试样的头部进入主动夹头的钳口间。
11．先按下“试样保护”按键，然后慢速扳动夹头的手柄，直至将试样夹紧。
12．按“扭转角清零”按键，（点击扭角窗口的按钮）使计算机显示屏上的扭转角显示值为零。
13．将测量辊放在卡盘上。
14．点击，开始自动试验，软件自动切换到试验界面。
15．观察试验过程
16．试验结束，在试验结果栏中，程序将自动计算出结果显示在其
中。
如果想清楚的观看结果，可双击试验结果区，试验结果区将放大到半屏，方便观看结果数据，再次双击，试验结果区大小复原。
如果想分析曲线，双击曲线区，曲线区将放大到半屏，方便分析曲线，再次双击，曲线区大小复原。
17、实验完成后，点击,打印试验报告。
18、关闭试验窗口及软件；
关机：试验软件——>试验机——>计算机。
七、结果整理
1、计算低碳钢的剪切屈服极限 τs =s M W ρ
强度极限 τb =
b M W ρ 2、铸铁的强度极限 τb =
s M W ρ 式中W ρ=16
π d 3是试件的抗扭截面模量。
八、预习要求：
1、复习课程中的扭转理论。
2、阅读扭转实验指导书。
九、思考题
1、低碳钢拉伸和扭转的断裂方式是否一样？破坏原因是否一样？
2、铸铁在压缩破坏和扭转破坏试验中，断口外缘与轴线夹角是否相同？破坏原因是否相同？
3、分析低碳钢拉伸曲线与扭转曲线的相似处和异同点？。
