某110kV变电站电气安装施工方案概要
某110kV变电站电气安装施工方案概要
110kV XX变电站配套110kV XX变电站出线间隔工程电气安装工程施工方案批准:调度中心审核：规建部审核：编写：XXXX 有限公司1目录一、工程概述二、工程施工的组织措施三、工程施工的技术措施四、工程施工的安全措施五、工程施工的主要危险点及其预控措施六、环境保护及文明施工七、运行单位的安全职责八、工程施工(停电计划2一、工程概述工程简述:为配合基建工程110kV XX变电站的兴建，需要110kV XX变电站提供一路110kV 电源联络线至110kV XX 变电站,现已确认将110kV 备用间隔（面向出线从左边起第一个间隔)作为110kV XX变电站出线间隔。
此配套工程主要工程量如下:1、安装调试1台北京ABBLTB145D1/2STANDS型SF6断路器。
2、安装调试1台110kVTYD 。
3、安装调试3台江苏精科LVGQB—126W2电流互感器.4、安装调试2组江苏如皋GW4-126型隔离刀闸。
5、架空跳线和母线引下线、设备一次接线安装.6、安装调试1面南京电研NSA3614型110kV 线路微机线路保护屏及NASA3102W 测控装置，敷设相关电缆并接入相关设备.防误操作采用微机五防与常规电气闭锁相结合的方式。
此配套工程施工计划安排：此工程由XX 有限公司承接,工程计划于年月日开始进场施工至年月日完工。
工程完成后待110kV XX变电站完成竣工验收及110kV XX线施工完成并接入开关间隔以后和110kV XX变电站一起启动.二、工程施工的组织措施施工组织机构：项目经理：项目工程师：安全负责人：业务员：施工一班班长：施工二班班长：施工班安全员：3施工班技术员：人员职责：1、工程负责人：负责工程施工的全面工作,监督、检查施工的进度、质量、安全等情况.2、施工现场负责人：负责施工的各项工作安排，合理调配好人力、物力、车辆的使用，监督、落实施工班组在施工过程中,严格按照设计图纸进行施工，确保工程质量。
110KV变电站电气施工方案
某110kv变电站电气施工方案第1章工程概况1、编制依据1.1 XX省电力公司文件X电公司农XXX号《关于XXX110千伏变电站扩建工程初步设计的批复》；1.2 XXXXXX设计院：有关XXXX变二期扩建工程施工图；1.3 XXXXX公司：●质量、职业健康安全和环境管理整合体系的《质量/职业健康安全/环境方针目标指标，危险源/环境因素识别、评价及控制措施管理方案、应急预案》●公司工程质量、安全管理有关规定；●《变电工程管理制度汇编》；1.4 电气装置安装工程施工及验收规范(有关变电站安装部分)；1.5 《电气装置安装工程质量检验及评定规程》；1.6 XXXXXXX公司：有关XXXX工程现场调查情况。
2、工程概况2.1 工程简介XXXXXX变于XXXX年投产，系常规户外平面布置。
其中110kV屋外配电装置位于该变电站东侧,采用单母线双刀闸分段接线；35kV屋外配电装置分列所区南侧,采用为单母线断路器分段接线,北向架空出线;#2主变压器位于110kV配电装置区与10kV配电室之间,容量为XXXXXXMVA;10kV屋内装置位于XXXX西侧,目前为单母线接线，暂无10kV出线.主控室位于10kV配电楼的北侧,典型的一层式结构。
因XXXXX县经济的迅速发展,用电负荷随之剧增,据XXX介绍XXXXX变的31.5MVA主变压器处于高负荷运行状态。
根据XXXXX局安排将扩建1台31.5MVA主变压器（#1变）及#1变三侧的配套设备。
设备基础及设备支架一期已全部上齐.●工程名称：XXXXXXX扩建工程●监理单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX●设计单位：XXXXXXXXXXXXXXXXXXXXXX●运行单位：XXXXXXXXXXXXXXXXXXXXXX●施工单位：XXXXXXXXXXXXXXXXXXXXXXX2.2 工程规模及主要工程量2.2.1远景建设规模及本期扩建规模见下表示2.2.2电气主接线110kV、35kV、10KV主接线维持原有接线方式，即110kV侧采用单母线双刀闸分段接线；35kV侧采用为单母线断路器分段接线;#1主变压器容量为1×31.5MVA;10kV屋内采用单母线接线,装置无出线，本期10kV I段母线上10KV电容器、电压互感器各一个. 2.2.3土建主要工作量本期扩建设备支架一期已上齐，电缆沟、操作小道也无需建设。
110kv变电站电气施工方案
110kV变电站电气施工方案1. 引言本文档旨在描述110kV变电站的电气施工方案。
变电站作为电力系统的重要组成部分，承担着将高压输电线路的电能转变为低压电能并向用户供电的重要任务。
本文档将从施工准备、主要工程内容和施工流程等方面进行详细阐述。
2. 施工准备2.1. 施工人员培训与资质要求在施工前，施工人员需要进行相关的培训，掌握110kV变电站的电气设备、施工工艺和安全操作规程等知识。
施工人员需持有相应的电力施工相关资质，如电力工程施工电工、电气工程施工电工等。
2.2. 施工材料和设备准备施工前需要准备好所需的施工材料和设备，包括电缆、开关设备、绝缘材料、连接件等，以保证施工的顺利进行。
2.3. 安全防护措施施工现场应设置明显的安全警示标志，施工人员需佩戴合格的防护用品，如安全帽、防护眼镜、绝缘手套等。
同时，施工现场应配备相应的消防器材，并制定应急救援预案，确保施工过程中的安全。
3. 主要工程内容3.1. 电缆敷设根据设计要求，在变电站内敷设110kV电缆，并将其连接至开关设备，包括断路器、负荷开关等。
电缆敷设过程中，需注意保护电缆的绝缘层，避免损坏。
3.2. 开关设备安装根据设计图纸和施工方案，将开关设备安装在变电站的指定位置，并与电缆连接。
在安装过程中，需保证开关设备的稳固性和正常运行。
3.3. 绝缘和接地系统施工在110kV变电站的施工过程中，绝缘和接地系统的施工非常重要。
绝缘系统主要包括绝缘材料的安装和绝缘测试，确保设备和电缆的绝缘性能符合要求。
接地系统的施工包括接地网的铺设和接地装置的安装，确保变电站的安全运行。
3.4. 监控系统安装根据变电站的设计要求，安装并调试监控系统，包括监测设备、仪表和相关软件等。
监控系统能够实时监测变电站的运行状态，提供数据支撑，帮助操作人员进行运行管理和故障排除。
4. 施工流程4.1. 施工前准备工作进行施工前的准备工作，包括人员培训、材料设备准备和安全防护措施的制定等。
110kv变电站电气施工方案
110kv变电站电气施工方案一、前言随着电力需求的不断增长，电气施工在变电站建设中起着举足轻重的作用。
本文将详细介绍110kv变电站电气施工方案，以确保施工过程高效、安全、可靠。
二、施工准备工作1. 设计准备在施工前，需要对电气系统进行详细设计和规划。
这包括电气原理图、电线路布置图、设备安装图等的编制工作。
确保符合相关电气设计规范和标准。
2. 材料采购根据设计要求和工程量清单，及时采购所需的电气材料。
确保材料的质量和数量满足施工需求，并进行合理的储存和管理，以防止损耗和浪费。
3. 施工组织制定施工计划，明确每个施工阶段的任务和时间节点。
组织技术人员、施工人员和监理人员，协调各方工作，确保施工进度和质量控制。
三、施工步骤1. 场地准备与安全在施工开始前，要对施工场地进行彻底的清理和整理。
确保场地平整，无障碍物。
设置警示标志和安全围栏，并配备必要的安全设施和防护用品，以保障人员的安全。
2. 基础建设按照设计要求，进行变电站基础的施工。
包括开挖基坑、浇筑混凝土、安装基础设备等工作。
注重土方开挖和混凝土浇筑的质量控制，确保基础稳固可靠。
3. 安装电气设备根据设计图纸，进行各种电气设备的安装工作。
包括变压器、断路器、接地装置等。
安装过程中，要注意设备的正确连接和固定，确保设备安装牢固可靠。
4. 连接与调试在设备安装完成后，进行电气系统的连接和调试工作。
确保各设备之间的电气连接正确无误，通过仔细检查和测试，消除潜在问题。
5. 高压试验完成连接与调试后，进行高压试验，对电气系统进行全面的测试。
确保设备和系统在额定电压下运行正常，没有渗漏和故障。
6. 配电系统的安装与调试在高压试验合格后，进行配电系统的安装与调试工作。
包括低压开关柜、配电盘、电缆敷设等。
确保配电系统的正常运行，满足电力供应需求。
四、安全注意事项1. 施工人员必须严格按照相关安全操作规程进行工作，佩戴个人防护用品，使用安全工具，遵守操作规范，防止事故发生。
110kV变电站电气安装施工方案(完整版)

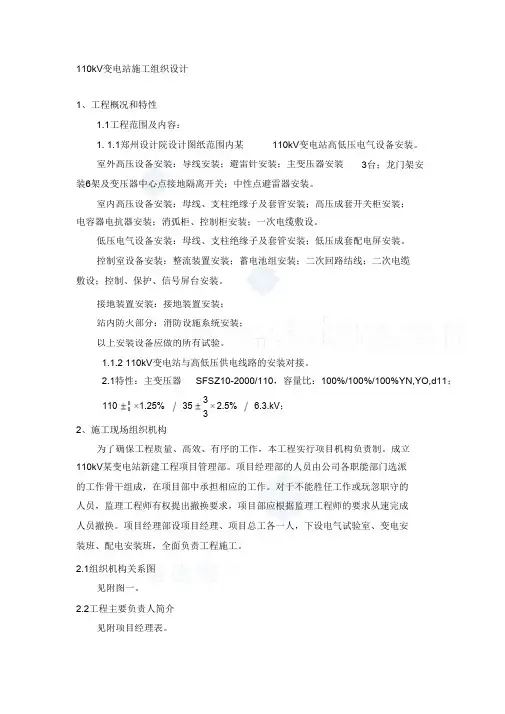

110kV 变电站施工组织设计1、工程概况和特性1.1工程范围及内容：1. 1.1郑州设计院设计图纸范围内某 110kV 变电站高低压电气设备安装。
室外高压设备安装：导线安装；避雷针安装；主变压器安装3台；龙门架安 装6架及变压器中心点接地隔离开关；中性点避雷器安装。
室内高压设备安装：母线、支柱绝缘子及套管安装；高压成套开关柜安装；电容器电抗器安装；消弧柜、控制柜安装；一次电缆敷设。
低压电气设备安装：母线、支柱绝缘子及套管安装；低压成套配电屏安装。
控制室设备安装：整流装置安装；蓄电池组安装；二次回路结线；二次电缆敷设；控制、保护、信号屏台安装。
接地装置安装：接地装置安装；站内防火部分：消防设施系统安装；以上安装设备应做的所有试验。
1.1.2 110kV 变电站与高低压供电线路的安装对接。
2.1特性：主变压器 SFSZ10-2000/110，容量比：100%/100%/100%YN,YO,d11； 388 110 1.25% 35 2.5% 6.3.kV ；3 2、施工现场组织机构为了确保工程质量、高效、有序的工作，本工程实行项目机构负责制。
成立110kV 某变电站新建工程项目管理部。
项目经理部的人员由公司各职能部门选派 的工作骨干组成，在项目部中承担相应的工作。
对于不能胜任工作或玩忽职守的 人员，监理工程师有权提出撤换要求，项目部应根据监理工程师的要求从速完成 人员撤换。
项目经理部设项目经理、项目总工各一人，下设电气试验室、变电安 装班、配电安装班，全面负责工程施工。
2.1组织机构关系图见附图一。
2.2工程主要负责人简介见附项目经理表。
3、施工方案3.1施工准备阶段3.1.1技术准备1）组织相关的专业技术人员进行施工图会审；2）编制工程进度计划及材料和设备需用计划，编制加工件的加工计划，提交详细加工图纸；3）编写主要施工作业指导书并对作业人员进行交底；4）准备好施工安装技术记录、试验报告、开箱记录等各种记录表格；5）对工程施工所需的设备、机具、仪器仪表进行全面检测、维修和保养，确保其能正常工作。
110kv变电站施工方案
110kv变电站施工方案110kv变电站施工方案一、工程概况：本次施工为110kv变电站建设工程，总投资额为xxx万元，项目位于XX市XX区XX路旁。
本变电站建设工程包括主变压器室、配电室、控制室、辅助设施和配套设施等。
二、施工组织与管理：1. 施工组织：根据施工图纸和规划要求，合理组织施工人员、机械设备、材料等资源，确保工程按时、按质量要求完成。
2.施工管理：设立施工现场的安全管理人员、质量管理人员、进度管理人员等，进行全面的监督管理，确保施工过程中安全、质量和进度的控制。
3. 原材料采购与管理：建立完善的原材料供应体系，合理进行采购，确保原材料的质量和供应的及时性。
三、施工方案及内容：1. 施工方案：从施工准备、基础施工、主体施工、设备安装和调试等环节全面编制施工方案，确保施工的顺利进行。
2. 基础施工：根据设计图纸对变电站的基础进行开挖、浇筑混凝土；建立健全电缆沟、管道的施工质量控制系统。
3. 主体施工：根据施工方案，进行主体结构的搭建，主要包括主变压器室、配电室、控制室等建筑物的搭建。
4. 设备安装与调试：根据施工图纸和安装要求，按照工程进度进行设备的安装与调试，确保设备正常运转。
5. 安全保障：建立健全的施工安全管理体系，制定相应的安全操作规程，加强对施工人员的安全培训，确保施工过程中的安全。
6. 环境保护：根据环保要求，进行施工现场的垃圾分类、废水处理等工作，确保环境的保护。
四、施工进度安排：1. 进场准备：完成施工图纸审查、安全生产措施的制定、施工材料的准备等工作，确保可以按时进场施工。
2. 基础施工：根据施工方案，计划45天完成基础施工工作。
3. 主体施工：根据施工方案，计划90天完成主体施工工作。
4. 设备安装与调试：根据施工方案，计划60天完成设备的安装与调试。
5. 环境保护与安全措施：施工过程中持续进行环境保护与安全措施的监督和改进。
五、施工质量控制：1. 设立专门的质量控制人员，进行施工现场的质量监督和管理，确保施工过程中的质量。
110KV升压站电气安装安全施工方案
电气安装安全施工方案1、编制目的为了指导安装施工，确保施工安全质量，满足建设单位使用需求即设备完好运行，特编制本安全施工方案。
2、安全防护措施及特别注意事项2.1架子的搭拆安全注意事项：在有施工经验并持有高压电气施工操作证的电工技术人员和起重工的指导下进行脚手架的搭设，脚手架搭设前应考虑到互感器、断路器、隔离开关等所占空间及吊装运输位置和通道。
脚手架施工人员必须从下至上搭设，竖杆必须分布均匀，并要垂直，不能歪斜，横杆要承平，卡扣要合适，卡扣罗母要带紧，切勿滑扣或假带母。
不合格的卡扣杜绝在此使用.架子搭到两米以上，施工人员须系好安全带、戴好安全帽，在传递脚手架管时,要站稳站牢。
在设备安装完毕导线架拆架子时,必须注意人员安全和下边电气装置设备和导线的安全，千万不能将扳手、卡扣或钢管掉落，碰撞到下边电气装置上，从上至下，拆下一根后用吊绳慢慢往下放，躲开设备及导线，上、下人员均要配合好,杜绝上、下扔抛物品或工具，绝对要以安全为重。
2.2 电气装置的运输和装卸安全注意事项：在运输隔离开关、断路器、互感器等设备时,首先计划安排好起重工、吊车、平板运输车、绳索、钢丝绳扣等，在运输前首先要选好道路、吊车、汽车停靠位置,都必须仔细查看，检查以上所需人员、运输工具等是否完备，在作好准备的情况下将吊车停靠在最佳起吊位置，汽车停放平稳，方便起吊落钩处，钢丝绳扣选好合适长度，挂好设备挂点，不能设设备瓷套或设备接线端子吃力，更不能磨擦。
如有上述现象，就应随时想办法保护或更改吊点,同时要绝对找好吊物重心，保持绝对平衡，在吊到平板车上空时，车上人提前作接扶准备,将设备放落在平板车上应该放置的位置，而且要平稳，若不平稳时要用板条垫好，几件电气装置装满一车后，一定要4″麻绳将所有电气设备栓绑成一体，并将四角用麻绳与平板车底部挂钩拴牢，在开车时防止晃动,行车时要找平路，慢行。
路不平时行车要慢要稳,到站停车要巧到好处,便于卸车.卸车时，平地运输要加倍小心，切不能震动,垂直平运，不能倒运，更不能碰撞。
110kv施工方案
110kv施工方案110kV施工方案一、工程概况本工程是一座110kV变电站，位于城市郊区，占地面积约2000平方米，主要包括变电设备安装、主控室建设、辅助设备安装等内容。
二、施工方案2.1 变电设备安装按照施工图纸要求，在变电站厂房内进行变压器、断路器、隔离开关等设备的安装，并进行固定与连接。
2.2 主控室建设按照设计要求，搭建一个主控室，用于控制与监控变电设备的正常运行。
主控室应根据工程实际情况，进行合理的布局与装饰。
2.3 辅助设备安装根据设计图纸，安装配电柜、电缆桥架、电缆等辅助设备，并进行电气连接与调试。
2.4 电缆敷设根据设计要求，在变电站周边进行电缆敷设工作，包括电力电缆、控制电缆等。
敷设过程中应注意保护电缆的质量与可靠性。
2.5 接地系统建设按照施工图纸，建设合格的接地系统，确保变电站的设备与工作人员的安全。
三、施工流程3.1 施工前准备进行工地平整、场地布置、施工材料采购等准备工作。
3.2 变电设备安装按照工艺要求，分段、分部位进行设备安装，并进行固定与连接。
安装过程中应注意操作规范与安全。
3.3 主控室建设搭建主控室供电、照明、通风等设施，并进行装饰、墙面与地面铺装等工作。
3.4 辅助设备安装按照施工图纸要求，安装辅助设备，并进行电气连接与调试。
3.5 电缆敷设在变电站周边进行电缆敷设，并进行接地、接头制作等工作。
3.6 接地系统建设按照设计要求建设接地系统，确保设备安全接地，工作人员人身安全。
四、施工安全要求4.1 施工现场应设置施工围挡，并配有明显的安全警示标志。
4.2 施工人员必须穿戴好个人防护用品，如安全帽、安全鞋等。
4.3 施工设备、工具必须符合标准要求，并进行定期检修与保养。
4.4 施工人员必须严格遵守作业规范，禁止违章作业。
4.5 施工材料必须符合标准要求，材料检验合格后方可使用。
五、施工效果预期经过合理、规范的施工，110kV变电站将设备安装妥善，运行正常，能够正常供电，保障用电安全与电力稳定供应。
某110kV变电站电气安装施工方案概要
某110kV变电站电气安装施工方案概要
一、项目背景
某110kV变电站位于XX省XX市，是XX公司在当地新建的重要配电工程。
本项目旨在提升当地供电能力，保障电力系统的稳定运行。
二、施工范围及目标
1.安装110kV输电线路及变电设备；
2.实施电气设备的调试与调整；
3.确保电网安全稳定运行。
三、施工方案概览
1. 设备选型
根据工程需求，选用先进可靠的110kV输变电设备，确保设备质量和性能达到要求。
2. 施工流程
1)组织施工人员进行现场勘察，制定详细的施工方案；
2)按照施工图纸要求，进行设备安装、电缆敷设等工作；
3)完成设备接线及系统调试，确保供电正常运行。
3. 安全措施
1)施工中严格按照安全操作规程进行，做好安全防护；
2)对电气设备进行定期检查和维护，消除安全隐患。
4. 质量保障
1)严格按照标准施工，保证设备安装符合规范要求；
2)对施工过程进行全程监控，确保质量达标。
四、施工期限及计划
1.本项目计划用时X个月，按照时间节点和工程进度合理安排施工计
划；
2.严格执行施工进度，确保按时完成各项工程任务。
五、总结
本文简要介绍了某110kV变电站的电气安装施工方案概要，通过科学合理的施工方案和严格的安全措施，将确保工程质量达标，为当地电力系统的运行提供稳定可靠的保障。
(完整版)110kV变电站电气安装工程施工方案
110kV变电站二期电气安装工程施工方案4。
1 施工技术和资料准备1）收集好与工程有关的资料、文件、信息，包括技术施工图,说明书，设计更改通知单，公司有关的制度、规定、细则、新型施工机具信息等,专人负责、分类保管。
2）作好施工图预审工作，参加由建设单位主持的工程施工设计图纸交底会审。
3）编制施工组织设计（包括：工程总的施工进度计划；施工总平面布置；工程施工的临时设施;工程供水、排水、消防设施等）.4)在施工图会审交底后，编制精确的电气设备、材料清册以及设备材料供应计划，主动配合,积极协调,及时作好电气设备及施工材料的清点验收，催运催交,存放保管工作。
5)为确保工程施工质量和安全,根据过程特点按照公司施工过程控制要求编写有关的《施工作业指导书》及施工方案，向施工人员进行施工技术交底。
6）视施工过程中具体情况提前组织编制变电所如下的技术资料：●《110kV××变二期电气施工组织设计》●《110kV××变二期设备材料清册》●《110kV××变二期质量检验计划》●《110kV××变二期构支架吊装方案》●《110kV××变二期主变压器施工方案》●《110kV××变二期主变压器交流耐压试验方案》●《110kV××变二期主变压器局部放电试验方案》●需要编写的新设备、新保护安装调试方案。
4.2 施工材料准备工程的构支架成品清册、设备材料清册中的材料,根据承包合同范围,由公司工程班负责采购、加工，并按工程施工进度计划,检验进场。
（详见设备材料供货计划）4.3 施工机具准备1)根据工程的规模、设备情况准备工机具，包括工机具的采购.2）主要施工工机具配置：根据本工程的具体情况和建设单位要求，人员配置为管理人员：10人构支架组立人员:8人电气职工：10人试验人员：8人特种人员：12人劳动技工:15人根据110kV××变二期的扩建工程量及施工计划的安排，电气施工及管理人员核定为63人，施工过程中根据进度情况再作适当调整。
110kV变电站电气安装工程施工方案
110kV 变电站二期电气安装工程施工方案4.1 施工技术和资料准备1）收集好与工程有关的资料、文件、信息，包括技术施工图，说明书，设计更改通知单，公司有关的制度、规定、细则、新型施工机具信息等，专人负责、分类保管。
2）作好施工图预审工作，参加由建设单位主持的工程施工设计图纸交底会审。
3）编制施工组织设计（包括：工程总的施工进度计划；施工总平面布置；工程施工的临时设施；工程供水、排水、消防设施等）。
4）在施工图会审交底后，编制精确的电气设备、材料清册以及设备材料供应计划，主动配合，积极协调，及时作好电气设备及施工材料的清点验收，催运催交，存放保管工作。
5）为确保工程施工质量和安全，根据过程特点按照公司施工过程控制要求编写有关的《施工作业指导书》及施工方案，向施工人员进行施工技术交底。
6）视施工过程中具体情况提前组织编制变电所如下的技术资料：•《110kV xx变二期电气施工组织设计》•《110kV xx变二期设备材料清册》•《110kV xx变二期质量检验计划》•《110kV xx变二期构支架吊装方案》•《110kV xx变二期主变压器施工方案》•《110kV xx变二期主变压器交流耐压试验方案》•《110kV xx变二期主变压器局部放电试验方案》•需要编写的新设备、新保护安装调试方案。
4.2 施工材料准备工程的构支架成品清册、设备材料清册中的材料，根据承包合同范围，由公司工程班负责采购、加工，并按工程施工进度计划，检验进场。
（详见设备材料供货计划）4.3施工机具准备1）根据工程的规模、设备情况准备工机具，包括工机具的采购2）主要施工工机具配置：4.4施工力量配置根据本工程的具体情况和建设单位要求，人员配置为管理人员：10人构支架组立人员：8人电气职工：10人试验人员：8人特种人员：12人劳动技工：15人根据110kV XX变二期的扩建工程量及施工计划的安排，电气施工及管理人员核定为63人，施工过程中根据进度情况再作适当调整4.5施工工序总体安排4.5.1 软母线装置安装软母线施工，先检查运至现场的导线、金具、线夹规格、数量、尺寸。
110kV变电站电气安装施工方案
110kV变电站电气安装施工方案一、前言本文旨在就110kV变电站电气安装施工方案进行详细探讨，包括施工前准备、关键工作流程、安全管理等方面的内容，旨在确保安装过程高效顺利，保障变电站运行安全稳定。
二、施工前准备1.确定施工方案：根据设计图纸和施工要求，制定详细的电气安装施工方案，包括施工流程、施工步骤、安全预防措施等内容。
2.资材准备：根据施工方案，准备好所需的电气安装材料、设备和工具，并对其进行核实和检查。
3.人员配备：合理安排施工人员，包括施工队伍、施工领导和技术人员，确保施工人员具备相应的资质和经验。
4.安全防护：在施工现场设置合理的安全防护措施，对施工人员进行安全教育和培训，确保施工过程中无异常安全事件发生。
三、主要施工工作流程1.概述：电气安装的主要工作内容包括设备安装、接线调试、系统联调等环节。
2.设备安装：根据设计要求，安装变压器、开关设备、电缆等设备，并按照正确的方法进行接地、固定等处理。
3.接线调试：按照设计图纸和接线图纸，进行设备的接线工作，并进行必要的调试和验证，确保设备正常运转。
4.系统联调：对各设备之间的关联关系进行调试验证，保证整个电气系统的联调工作顺利完成。
四、安全管理1.安全责任：施工各方应对安全问题负起应有的责任，各人员应遵守相关安全规定。
2.安全检查：定期开展安全检查，发现问题及时处理，确保施工现场安全有序。
3.应急预案：建立完备的应急预案，对施工过程中可能出现的突发事件进行预想和应急处理方案的制定。
五、总结与展望110kV变电站电气安装施工是一个复杂而重要的工作，需要施工方充分认识到安全、质量、进度的重要性，始终保持高度的责任心和敬业精神。
希望未来在变电站电气安装领域不断提高技术水平，为电力行业的发展贡献一份力量。
以上是关于110kV变电站电气安装施工方案的简要内容，希。
110kv变电站电气施工方案
110kV变电站电气施工方案1. 引言本文档旨在介绍110kV变电站电气施工方案。
在本文档中，我们将讨论有关110kV变电站电气设备的安装、布线和接线等方面的关键信息。
通过详细的施工方案，我们将确保变电站的电气设备能够按照规范和标准进行施工，并保证工程的安全性和可靠性。
2. 工程概述本工程是建设一个110kV变电站，旨在提供电力供应给周边地区。
变电站将连接输电线路和配电线路，将高压电能转换为低压电能，并确保电力的稳定供应。
110kV变电站的电气设备包括变压器、断路器、隔离开关、接地装置等。
3. 施工流程3.1 材料准备在施工过程中，需要准备以下电气材料： - 变压器 - 断路器 - 隔离开关 - 接地装置 - 电缆和线缆 - 接线端子3.2 设备安装3.2.1 变压器安装 - 检查变压器的型号、规格和参数。
- 将变压器正确安装在指定位置，确保安装牢固。
- 连接变压器的冷却系统和油路。
- 连接变压器的高压和低压绕组。
3.2.2 断路器和隔离开关安装 - 根据设计要求，安装断路器和隔离开关。
- 对断路器和隔离开关进行接线，并确保接线正确牢固。
3.3 布线和接线•根据施工图纸，进行电缆和线缆的布线。
•进行电缆和线缆的绝缘处理。
•进行接线端子的安装，并进行正确的接线。
3.4 完成测试和调试•对安装的电气设备进行测试，确保其符合规范和标准。
•进行电气设备的调试，确保其可靠运行。
4. 安全措施在施工过程中，应遵守以下安全措施： - 所有施工人员必须配备合适的安全装备。
- 严格执行相关安全规章制度。
- 安全培训和教育必须定期进行。
5. 总结本文档介绍了110kV变电站电气施工方案，包括设备安装、布线和接线等方面的关键信息。
通过严格按照本方案进行施工，将确保变电站的电气设备按照规范和标准进行安装，并保证工程的安全性和可靠性。
110千伏主变电站安装施工方案
110千伏主变电站安装施工方案
一、前言
本文档旨在介绍110千伏主变电站的安装施工方案，为有关工程人员提供指导和参考。
二、总体方案
2.1 设计方案
根据110千伏主变电站的设计要求和现场实际情况，我们制定了详细的设计方案，并与有关方面进行了充分沟通和协商。
2.2 施工方案
在制定施工方案时，我们充分考虑了现场的条件和安全环境，制定了详细的施工方案和施工计划，并指派专人负责组织指挥。
2.3 检验方案
为确保工程质量，我们制定了详细的检验方案，并派出专业技术人员进行全程监管和随时检查。
三、施工步骤
3.1 基础施工
我们首先安排了基础施工，按设计要求进行模板搭设、钢筋绑
扎和混凝土浇筑等工作。
3.2 钢结构制作和安装
基础完成后，我们制作和加工了钢结构，并通过专业配重设备
进行吊装和安装。
3.3 装置安装
钢结构安装完成后，我们开始进行装置安装，并按设计图纸进
行严格调试和检查。
3.4 线路接通
装置安装完成后，我们进行线路接通，并进行全面测试和检查，确保安全可靠和质量符合要求。
四、总结
通过我们的努力和专业技术，110千伏主变电站的安装工作已
经顺利完成，为电力生产提供了坚实的保障和支持。
以上是我们的安装施工方案，如有不妥之处，敬请指正和批评。
110KV升压站电气安装安全施工方案
电气安装安全施工方案1、编制目的为了指导安装施工，确保施工安全质量，满足建设单位使用需求即设备完好运行，特编制本安全施工方案。
2、安全防护措施及特别注意事项2.1架子的搭拆安全注意事项：在有施工经验并持有高压电气施工操作证的电工技术人员和起重工的指导下进行脚手架的搭设，脚手架搭设前应考虑到互感器、断路器、隔离开关等所占空间及吊装运输位置和通道。
脚手架施工人员必须从下至上搭设，竖杆必须分布均匀，并要垂直，不能歪斜，横杆要承平，卡扣要合适，卡扣罗母要带紧，切勿滑扣或假带母。
不合格的卡扣杜绝在此使用。
架子搭到两米以上，施工人员须系好安全带、戴好安全帽，在传递脚手架管时，要站稳站牢。
在设备安装完毕导线架拆架子时，必须注意人员安全和下边电气装置设备和导线的安全，千万不能将扳手、卡扣或钢管掉落，碰撞到下边电气装置上，从上至下，拆下一根后用吊绳慢慢往下放，躲开设备及导线，上、下人员均要配合好，杜绝上、下扔抛物品或工具，绝对要以安全为重。
2.2 电气装置的运输和装卸安全注意事项：在运输隔离开关、断路器、互感器等设备时，首先计划安排好起重工、吊车、平板运输车、绳索、钢丝绳扣等，在运输前首先要选好道路、吊车、汽车停靠位置，都必须仔细查看，检查以上所需人员、运输工具等是否完备，在作好准备的情况下将吊车停靠在最佳起吊位置，汽车停放平稳，方便起吊落钩处，钢丝绳扣选好合适长度，挂好设备挂点，不能设设备瓷套或设备接线端子吃力，更不能磨擦。
如有上述现象，就应随时想办法保护或更改吊点，同时要绝对找好吊物重心，保持绝对平衡，在吊到平板车上空时，车上人提前作接扶准备，将设备放落在平板车上应该放置的位置，而且要平稳，若不平稳时要用板条垫好，几件电气装置装满一车后，一定要4″麻绳将所有电气设备栓绑成一体，并将四角用麻绳与平板车底部挂钩拴牢，在开车时防止晃动，行车时要找平路，慢行。
路不平时行车要慢要稳，到站停车要巧到好处，便于卸车。
卸车时，平地运输要加倍小心，切不能震动，垂直平运，不能倒运，更不能碰撞。
110kV变电站电气设备安装及调试施工方案
XXXX工程电气设备安装及调试项目审核:校核：编制：XXX工程有限公司二〇一七年七月二十七日目录第一章工程概况11.1 工程名称11。
2 工程内容1第二章施工准备22。
1 临时设施22.2 劳动力安排:22.3 技术准备22.4主要施工器具32.5 施工顺序3第三章所有电气设备安装的具体措施53。
1 110kV主变器安装方案53.2 110kV GIS配电装置安装113。
2。
1施工工序和施工方法113。
2.2施工准备113.2.3基础检查123。
2。
4GIS设备临时就位123.2.5主母线安装133。
2。
6分支母线连接143.2。
7电压互感器连接153.2.8施工用具153。
2.9注意事项153。
3高中低压开关柜安装（35kV开关柜,400V电压配电柜，继保通信装置,监控装置等）163.3.1施工准备163。
3。
2安装163。
3.3安全注意事项193.4 110kVSVG系统安装203.4。
1适用范围203。
4.2施工准备203。
4。
3成品保护203.4.4工艺流程213。
4。
5施工用具233.4。
6注意事项233.5 隔离开关安装方案233。
5.1施工准备243。
5。
2成品保护243。
5。
3开箱检验243。
5.4隔离开关安装与调整253.5.5使用工具263。
5。
6安全注意事项263。
6 站用变压器,接地变压器安装27 3。
6。
1准备工作273。
6.2安装273.6。
3安全注意事项283.7 全站电缆283。
8 设备调试30第四章工期目标和施工进度控制314.1工期目标31第五章安全、质量措施325。
1 安全措施325。
2 质量措施335.3 质量程序及检验项目34第六章安全目标安全保证体系356.1 安全管理目标356。
2 安全管理组织机构及主要职责356.3安全管理制度和办法356。
4重点专业的安全控制措施37第七章环境保护及文明施工377.1 环境保护387.2 加强施工管理严格保护环境387。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kV XX变电站配套110kV XX变电站出线间隔工程电气安装工程施工方案批准：调度中心审核：规建部审核：编写：XXXX 有限公司1目录一、工程概述二、工程施工的组织措施三、工程施工的技术措施四、工程施工的安全措施五、工程施工的主要危险点及其预控措施六、环境保护及文明施工七、运行单位的安全职责八、工程施工(停电计划2一、工程概述工程简述：为配合基建工程110kV XX变电站的兴建，需要110kV XX变电站提供一路110kV 电源联络线至110kV XX 变电站，现已确认将110kV 备用间隔（面向出线从左边起第一个间隔）作为110kV XX 变电站出线间隔。
此配套工程主要工程量如下：1、安装调试1台北京ABBLTB145D1/2STANDS型SF6断路器。
2、安装调试1台110kVTYD 。
3、安装调试3台江苏精科LVGQB-126W2电流互感器。
4、安装调试2组江苏如皋GW4-126型隔离刀闸。
5、架空跳线和母线引下线、设备一次接线安装。
6、安装调试1面南京电研NSA3614型110kV 线路微机线路保护屏及NASA3102W 测控装置，敷设相关电缆并接入相关设备。
防误操作采用微机五防与常规电气闭锁相结合的方式。
此配套工程施工计划安排：此工程由XX 有限公司承接，工程计划于年月日开始进场施工至年月日完工。
工程完成后待110kV XX变电站完成竣工验收及110kV XX线施工完成并接入开关间隔以后和110kV XX变电站一起启动。
二、工程施工的组织措施施工组织机构：项目经理：项目工程师：安全负责人：业务员：施工一班班长：施工二班班长：施工班安全员：3施工班技术员：人员职责：1、工程负责人：负责工程施工的全面工作，监督、检查施工的进度、质量、安全等情况。
2、施工现场负责人：负责施工的各项工作安排，合理调配好人力、物力、车辆的使用，监督、落实施工班组在施工过程中，严格按照设计图纸进行施工，确保工程质量。
3、现场安全负责人：监督、落实现场各项安全措施的实施，确保工程施工的人身、设备安全及工程质量。
4、班长：班组工作的负责人及监护人。
负责召集和主持班组的班前、班后会及工作安排，对班组的安全、质量、工期负全责。
5、班组安全员：协助班长负责班组的安全工作，必须始终在施工现场对施工人员的安全进行全程监护（若要离开必须指派专职监护人）。
6、班组技术员：负责图纸、资料的保管，现场施工记录汇总、整理及施工质量的监督。
三、工程施工的技术措施1．严格执行《电气装置安装工程施工及验收规范》、《继电保护及系统自动化检验规程》、《电气安装工程电气设备交接试验标准》、《电力系统继电保护及安全自动装置反事故措施要点》，以及上级颁发的有关技术规定、标准、技术反措等。
2．严格按图施工，按生产厂家安装使用说明书安装。
在施工过程中，如发现施工图纸与实际不符时，要征得设计人员的同意才能更改，并办理好设计更改手续。
3．施工现场的技术负责人要分工明确，并对施工图纸、施工计划、技术措施全面负责，协助工地负责人做好现场安全措施的制订与落实。
4．严格执行岗位责任制，对每一个施工人员要有明确的责任分工，施工负责人及技术人员要随时检查施工质量，每一单项工程完工后，公司内部4要进行三级自检，对不符合有关规范要求的要坚决返工。
5．各施工班组要认真填写施工记录及施工日志。
6．设备资料由技术负责人统一收集、保管、整理，投产后按数移交给建设单位。
7．设备投产后一个月内，将竣工图、厂家资料、试验报告移交给建设单位。
四、工程施工的安全措施1．所有施工人员要严格执行《电业安全工作规程》和《电力建设安全施工管理规范》等有关的规章制度，施工负责人、安全负责人、施工班安全员要认真督促、监护工作人员遵守各项安全规定，对不遵守安全规定的人员，要即时停止其工作。
2．在工程施工中，坚决执行工作票制度、工作许可制度、工作监护制度。
严禁“无票”工作，严禁超越“工作票”范围工作。
3．施工时要穿工作服，戴安全帽(主控室除外。
4．施工现场与运行设备要用安全围栏分隔开, 并悬挂标志警示牌（由变电站人员实施）。
5．在运行设备附近及底下工作时，要设安全围栏及悬挂标志警示牌，要有专人监护。
6．在变电场搬运梯子时，要平搬，要注意安全带电距离(距110kV 带电设备不得小于1.5米；35kV 不得小于1.0米；10kV 不得小于0.7米，并至少应两人在一起工作，监护人不得随意离开工作现场。
7．施工电源要有漏电保护开关，施工现场所使用的钻床、电焊机、切割机等电动工具的外壳要有可靠的接地保护，电源刀闸要按设备的容量配上熔断丝，禁止用铜、铁线代替熔断丝。
8. 设备、材料、施工工器具放置要有专用场地，做标志及必要的围栏，注意与带电设备的安全距离。
9. 严格执行每天的“班前、班后会”制度，班长(工作负责人必须根据当天的工作票所载的工作任务、安全措施、带电部位及其它注意事项向全体班组成员交代清楚。
10. 二次线接入运行设备时，要根据图纸及现场实际接线情况，核对清楚，才能够接入。
在操作时，要有专人监护。
11. 电缆敷设时、要严防小动物进入控制室，电缆孔要在电缆敷设完后即时封堵严密。
12. 全体施工人员在变电站内施工期间，必须服从变电站值班人员的指挥及安排。
13. 设备起吊时,吊车要有专人指挥, 吊臂及重物下严禁站人,吊车起吊时应保持与带电设备有足够的安全距离(110kV 不得小于 1.5 米；35kV 不得小于 1.0 米；10kV 不得小于0.7 米。
五、工程施工的主要危险点及其预控措施：预控措施序号危险点 1 高压触 1、在施工场地严格按照工作票内容做好安全围栏，明确施电人身工范围及出入路径，防止误入带电间隔。
伤害 2、在施工时，注意工作人员和工器具与带电设备应保持足够安全距离(110kV 不得小于 1.5 米； 35kV 不得小于 1.0 米； 10kV 不得小于 0.7 米。
2 高空作 1、参加作业人员必须配备可靠的、在规定期限内检验合格业坠落防护用品，同时自始至终应保持自身行为安全。
2、工作负责人(监护人必须始终在工作现场，对工作班人员的安全认真监护，及时纠正不安全的动作。
3 施工电 1、所有施工电源配电箱均应配备漏电开关，刀闸开关禁止源触电使用铜丝代替保险丝。
2、每台电动施工设备必须单独配备电源开关及外壳必须接地。
起重工具经检查完好，方可使用，吊装时信号明确就位平起重稳。
设备起吊时, 吊车要有专人指挥, 吊臂及重物下严禁站伤害人, 吊车起吊时应保持与带电设备 4 米以上距离。
4 5六、环境保护及文明施工注意事项： 1. 由于施工过程中的废弃物影响自然环境，因此，施工现场在施工完毕，应及时进行清理，做到“工完、料尽、场地清” ，对小垃圾及废料由专人清到垃圾站。
2. 对施工用的材料、工器具要指定存放位置，不得随地堆放。
3. 要保护好变电站内的绿化，不得随意践踏绿化草地，不得折断树木。
4. 安装 SF6 开关时应尽量减少其排放量。
七、运行单位的安全职责四会供电局作为负责 110kV 大沙变电站的运行单位，在安全施工上应负如下的安全责任： 1. 在工作票上应严格把好关。
四会供电局有关工作票签发人，应根据施工单位已填写、签发(工作票第二签发人签发好的工作票，根据其工作内容、范围、所载的安全措施，认真审核；如发现工作票不符合要求的，则退回施工单位重新填写及签发。
2. 认真把好工作许可关。
大沙变电站巡检人员，应根据接收的工作票认真审核工作票中所列的安全措施应正确完备，应能满足现场的实际条件；否则，要求工作票签发人作相应的补充。
3. 大沙变电站巡检人员，应根据工作票中所列的安全措施内容，切实布置好现场的安全措施(如有关设备接地、安全围栏、挂标号牌等。
4. 施工单位在敷设电缆当天，大沙变电站巡检人员应当巡视监督、检查施工单位将进出控制室及电缆井的电缆孔封堵严密。
5. 大沙变电站巡检人员，设备巡查防止施工人员误碰运行中设备，擅自扩大工作范围等，要求对整个安装工程的全过程实行安全监督管理。
6八、工程施工及停电计划：(停电时间以具体申请及调度部门批准的时间为准工作日期月日工作内容施工机器具进场。
1） 110kV 刀闸、 110kV 断路器、110kVCT、110kVTYD 吊装； 2）线路保护屏就位安装。
110kV XX 出线间隔一、二次设备安装及调试。
对系统要求无备注出线间隔所有设备必须在月日前全部到达现场建设单位通知 110kV 开关厂家派人到场协助月日8:00~17:00 时无（安全距离足够）月日~ 月日无相关远动信息接入 XX 站远动终端，并与地调EMS 系统联调。
月日 07:00~15：00 时 1、 110kV XX 出线间隔母线设备线夹压接（原110kV Ⅰ母线上未压接引下线 T 型线夹）； 1、110kVⅠ母线转检修； 2、 110kV XX 出线间隔架 2、 110kV XX 线 104 开关间空线架设；隔及线路转检修。
3、 110kV XX 出线间隔110kVⅠ母线引下线压接。
（母线引下线压接完成后不接入110kVⅠ母线，待启动时再停电接入）说明：因原110kVⅠ母线上未压接引下线 T 型线夹，所以需在110kVⅠ母线重新压接，新建 110kV 贝水出线间隔才能接入110kVⅠ母线。
附 XX 变电站一次接线图及新建开关间隔断面图 7。
