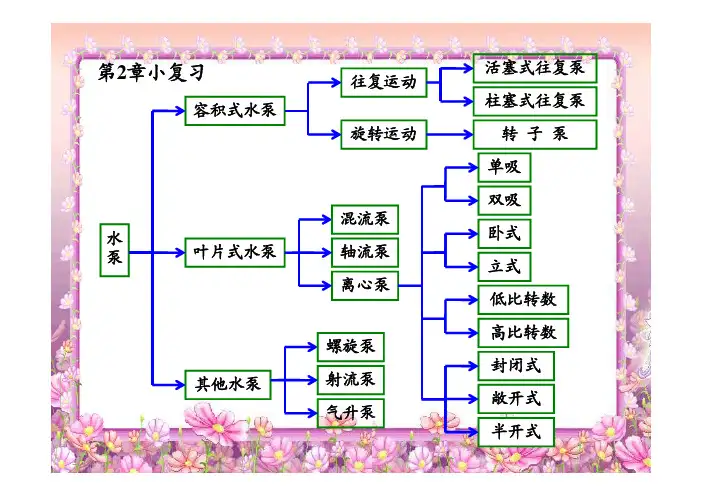

泵与泵站第二章小结

泵、比转数、相对性能曲线
串、并联
切削律、切削律应用、切削抛物线、修锉
吸水性能
同型号同水位、不同型号相同水位、调速泵与定速泵、一水泵向两水池输水
使用及维护
吸泵水的管最压大力安变装化高、度气、穴、Hs气值蚀修、正、Hs
、水 Hsv
流量、扬程、轴功率、效率、转速、允许吸上真空高度及气蚀余量
基本方程
假定、表达式、讨论及修正
叶
总扬程
两种计算方法片式Fra bibliotek特性曲线
Q-H曲线分析、泵的效率、特性曲线讨论
离心
定速运行
管路特性曲线、水箱出流工况点、离心泵装置工况点的改变、工况点调节、数解法
泵
调速运行
相似定律、比例律、比例律应用、模型
换轮运行
第2章小复习
容积式水泵
往复运动旋转运动
混流泵
水
泵
叶片式水泵
轴流泵
离心泵
其他水泵
螺旋泵射流泵气升泵
活塞式往复泵柱塞式往复泵
转子泵单吸双吸卧式立式低比转数高比转数封闭式敞开式半开式
工作原理主要零件性能参数
叶轮、泵轴、泵壳、泵座、轴封装置、减漏环、轴承座、联轴器、轴向力平衡装置

往复泵

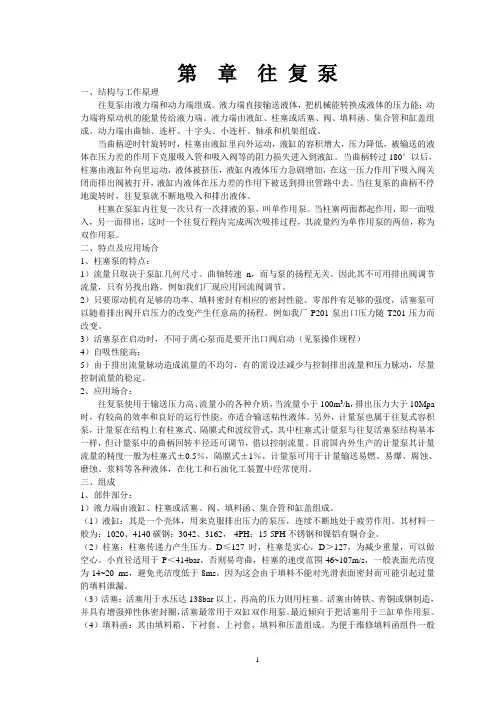

第章往复泵一、结构与工作原理往复泵由液力端和动力端组成。

液力端直接输送液体，把机械能转换成液体的压力能；动力端将原动机的能量传给液力端。

液力端由液缸、柱塞或活塞、阀、填料函、集合管和缸盖组成。

动力端由曲轴、连杆、十字头、小连杆、轴承和机架组成。

当曲柄逆时针旋转时，柱塞由液缸里向外运动，液缸的容积增大，压力降低，被输送的液体在压力差的作用下克服吸入管和吸入阀等的阻力损失进入到液缸。

当曲柄转过180°以后，柱塞由液缸外向里运动，液体被挤压，液缸内液体压力急剧增加，在这一压力作用下吸入阀关闭而排出阀被打开，液缸内液体在压力差的作用下被送到排出管路中去。

当往复泵的曲柄不停地旋转时，往复泵就不断地吸入和排出液体。

柱塞在泵缸内往复一次只有一次排液的泵，叫单作用泵。

当柱塞两面都起作用，即一面吸入，另一面排出，这时一个往复行程内完成两次吸排过程，其流量约为单作用泵的两倍，称为双作用泵。

二、特点及应用场合1、柱塞泵的特点：1）流量只取决于泵缸几何尺寸、曲轴转速n，而与泵的扬程无关。

因此其不可用排出阀调节流量，只有另找出路。

例如我们厂现应用回流阀调节。

2）只要原动机有足够的功率、填料密封有相应的密封性能、零部件有足够的强度，活塞泵可以随着排出阀开启压力的改变产生任意高的扬程。

例如我厂P201泵出口压力随T201压力而改变。

3）活塞泵在启动时，不同于离心泵而是要开出口阀启动（见泵操作规程）4）自吸性能高；5）由于排出流量脉动造成流量的不均匀，有的需设法减少与控制排出流量和压力脉动，尽量控制流量的稳定。

2、应用场合：往复泵使用于输送压力高、流量小的各种介质，当流量小于100m3/h，排出压力大于10Mpa 时，有较高的效率和良好的运行性能，亦适合输送粘性液体。

另外，计量泵也属于往复式容积泵，计量泵在结构上有柱塞式、隔膜式和波纹管式，其中柱塞式计量泵与往复活塞泵结构基本一样，但计量泵中的曲柄回转半径还可调节，借以控制流量。

往复泵

第二章往复泵第一节往复泵的工作原理和特点第二节泵的正常吸入和排出工作条件第三节往复泵的空气室和泵阀第四节往复泵的实例第一节往复泵的工作原理和特点按结构柱塞式活塞式单作用泵一、往复泵的分类定义：往复泵是一种容积式泵，它是靠活塞或柱塞的往复运动，使工作容积发生变化而实现吸排液体的泵。

多作用泵双作用泵差动作用泵径向柱塞泵轴向柱塞泵二、往复泵的工作原理1.单作用往复泵活塞往复一次，吸排液体一次；仅活塞的一端腔室工作，吸排阀各一个。

二、往复泵的流量1.理论流量：活塞的有效工作面在单位时间内所扫过的容积。

60t Q KA Snm 3／hK ——泵的作用数；S ——活塞行程，m ；n ——泵的转速，r ／min ；A ——活塞平均有效工作面积，m 2。

（1）瞬时流量：任一时刻泵的理论流量。

sm Av q /3=工作面积为的活塞以速度为排送液体。

v ()2m A 电动往复泵是通过曲柄连杆机构将电动机的回转运动转换为活塞的往复运动，活塞速度是周期性地变化的，故其瞬时流量也将周期性地变化。

βωsin r v =2.往复泵的流量不均匀度（2）流量不均匀度：瞬时最大流量qmax 与平均流量qm 之比值称为流量不均匀度，用δ表示。

mq q /m ax =δ（3）改善流量不均的措施：采用多作用泵；泵的出口加装空气室二、往复泵的特点1、有较强的自吸能力。

2、额定排出压力主要取决于原动机的功率、泵本身的强度和密封的性能，而与泵流量大小无关 3、理论流量与工作压力无关，只取决于转速、泵缸尺寸和作用数4、流量不均匀，存在惯性影响。

5、转速不宜太快。

第二节泵的正常吸入和排出工作条件一、泵的正常吸入条件(1)泵必须能造成足够低的吸人压力，其值由吸人条件所决定。

ppsrdr-h d∑ZsZdZ∆vdvspdpspdrpsrHZggh v Z p ps s s sr sρ⎪⎪⎭⎫⎝⎛++-=∑22(2)泵吸口处的真空度不得大于泵的允许吸上真空度，()[]p p H p p Hp p vsssassag '/≤-≤-ρ>H s 吸入真空度标定值[H ] 允许吸上真空高度一、泵的正常吸入条件二、泵的正常排出条件ppsrdr-h d∑h ∑Z sZ dZ∆v dv spdpspdrpsrHZ(1)泵必须能产生足够大的排出压力，其值由排出条件所决定。
