无刷双馈电机控制原理
试论无刷双馈电机的工作原理及电磁设计
试论无刷双馈电机的工作原理及电磁设计摘要：无刷双馈电机是近年来发展起来的一种新型电机。
由于其比普通交流调速系统性能优越，它将在大型风机和水泵的调速节能驱动方面有着广泛的应用前景。
基于此，本文就围绕无刷双馈电机的工作原理及电磁设计展开分析。
关键词：无刷双馈电机；工作原理；电磁设计1、无刷双馈电机的工作原理无刷双馈调速电机工作原理如图1所示。
定子绕组由2套极对数不等（Pp≠Pc）的三相对称绕组构成，分别成为功率绕组和控制绕组。
它们可以是彼此独立的2套绕组组成，也已由1套三相绕组通过变极联结获得两种不同极数的三相对称绕组。
当功率绕组接入工频（fp）电源、控制绕组接入变频（fc）电源后（一般情况下fp≠fc），由于两套定子绕组同时有电流流过，因此在气隙中产生两个不同极对数的磁场，这两个磁场通过转子的调制发生交叉耦合，构成了实现能量传递转换的基础，经分析可得稳态运行时电机的转速与Pp、Pc、fp及fc的关系为：图12、无刷双馈电机的电磁设计2.1概述无刷双馈电机的尺寸计算、电磁负荷计算、槽型的设计和配合等部分，与普通异步电机的电磁设计相似。
由于无刷双馈电机电磁关系的特殊要求，定子绕组、转子绕组以及极对数等必须进行特殊设计。
2.2定子绕组极对数的设计2.2.1为了消除两个定子绕组间的电磁作用极对数应满足不等的条件即Pp≠Pc，当极对数满足时，两个定子绕组产生的基波磁场在空间分布的周期不同，因此相互作用的结果为零。
2.2.2由不同极数的定、转子磁场相互作用会产生径向拉力和脉动电磁转矩，电机的振动与噪声较大。
当极对数Pp和Pc相差越大时，越能降低振动与噪声。
因此，在选择Pp和Pc 时，使它们尽可能相差大些。
2.2.3由电机工作原理可知，转子电流产生的磁场需要转换成不同极对数（Pp和Pc）磁场。
它们是依靠产生谐波磁场来实现的，为了产生较强的对应谐波磁场，极对数Pp和Pc最好满足3倍关系，即Pc=3Pp。
综合考虑上述条件，可以确定本设计的定子绕组极对数为：Pp=1和Pc=3。
探讨无刷双馈风力发电机的设计分析与控制
探讨无刷双馈风力发电机的设计分析与控制无刷双馈风力发电机是一种新型的风力发电机，其设计与控制技术对于提高风力发电机的效率和性能具有重要的意义。
本文将围绕无刷双馈风力发电机的设计原理、分析方法以及控制技术展开探讨，旨在提高读者对于这一新型风力发电技术的理解。
一、无刷双馈风力发电机的设计原理无刷双馈风力发电机是在传统的双馈风力发电机基础上进行了改进，其设计原理主要包括无刷化技术和双馈技术。
无刷化技术是指将传统双馈风力发电机中的差动转子绕组和励磁绕组由刷子式调速器改为电子式调速器，从而实现了发电机的无刷化运行，即无需使用碳刷和滑环，减少了摩擦损耗和维护成本，提高了发电机的可靠性和稳定性。
双馈技术是指在发电机的转子上设置一个差动绕组和一个励磁绕组，分别接通到转子外的两个变频器上，这样可以实现发电机的双馈运行，从而提高了发电机的自起动能力和低速区的发电效率。
无刷双馈风力发电机不仅具备了传统双馈风力发电机的优点，还具有了无刷化的优势，使得其在风力发电领域具有了更广阔的应用前景。
1. 发电机的结构设计无刷双馈风力发电机的结构设计主要包括转子结构、定子结构和冷却系统。
在转子结构设计上，需要考虑差动绕组和励磁绕组的布局，以及电子式调速器和转子温度的控制。
在定子结构设计上，需要考虑定子绕组的布局和传热系统，以及发电机的外部接线和绝缘系统。
在冷却系统设计上，需要考虑发电机在不同工况下的热特性，选择合适的冷却介质和冷却方式，以确保发电机在长时间运行中不会因发热而出现故障。
2. 发电机的电磁设计无刷双馈风力发电机的电磁设计是其设计的关键部分，主要包括磁场分析、电路设计和电磁计算。
在磁场分析中，需要通过有限元分析软件对发电机的磁场进行分析，以优化磁路设计和减小磁损。
在电路设计中，需要根据磁场分析结果设计差动绕组和励磁绕组的电路，以实现双馈运行和无刷化控制。
在电磁计算中，需要进行电磁场和热场的耦合计算，以验证发电机设计的合理性和可靠性。
《无刷双馈电机》课件
结论
无刷双馈电机具有许多优点，如高效、灵活和可靠。然而，也需要克服一些技术和设计上的挑战。我们 对无刷双馈电机的未来发展充满期望。
控制策略
制定合理的控制策略，可以 实现对无刷双馈电机的精确 控制，提高效率和稳定性。
热学特性分析
热学特性分析是优化无刷双 馈电机设计的重要步骤，以 确保长时间高效运行。
无刷双馈电机的应用实例
电动汽车中的应用
无刷双馈电机在电动汽车 中的应用，提供高效、可 靠的动力输出，推动电动 汽车的发展。
机器人领域中的应用
《无刷双馈电机》PPT课 件
本课件介绍无刷双馈电机的工作原理、应用实例和发展前景。通过深入的分 析和详细的解释，帮助大家全面了解这一新兴的电机技术。
无刷双机技术，利用电磁感应和电子功率转换器实现 高效转换。其独特的组成结构使其具有出色的性能和灵活性。
无刷双馈电机的工作原理
无刷双馈电机在机器人领 域中的应用，实现精确的 运动控制和高效的能量转 换。
家电领域中的应用
无刷双馈电机在家电领域 中的应用，为家电产品带 来更高的效能和更好的用 户体验。
无刷双馈电机的发展前景
1
技术瓶颈和发展机遇
无刷双馈电机面临一些技术挑战，但也有巨大的发展机遇和潜力。
2
未来的运用前景和趋势
无刷双馈电机在未来将有更广泛的应用领域，是电机技术发展的重要方向。
1
控制方法
2
无刷双馈电机采用智能电子控制器进
行精确控制，以提高效率和响应速度。
3
电磁、机械特性
无刷双馈电机利用电磁感应原理实现 动力传输和转换，同时具有良好的机 械特性。
工业应用中的优势
无刷双馈电机在各个工业领域中，如 制造业和能源生产中，具有明显的优 势。
无刷双馈电机控制技术讲义资料
无刷双馈电机控制技术✧无刷双馈电机的运行原理✧绕线式转子无刷双馈电机的数学模型✧绕线式转子无刷双馈电机控制系统分析1 无刷双馈电机的运行原理1.1 工作原理无刷双馈电机与两台极联的感应电机的原理相同。
两台电机级联是将两台绕线式电机的轴相连，转子绕组反相序连接。
级联电机系统从第一台电机的定子侧输入电功率，通过转子传递给第二台电机的转子绕组侧，第二台电机的定子绕组外接电阻短接。
省去了滑环，系统通过改变外接电阻大小就可以改变电机的转速。
无刷双馈电机接线如下图1.1所示，两套定子绕组没有直接电磁耦合，转子经特殊设计，起着两套定子绕组之间能量传递中介。
电网图1.1 无刷双馈电机系统示意图功率绕组p p 对极接入工频电源（p f ）、控制绕组c p 对极接变频器（c f ），两套绕组同时通电，在气隙中产生两种极对数不同的磁场，这两个磁场通过转子的调制，发生相互耦合，实现能量的相互传递。
功率绕组在电机气隙中产生的磁场同步转速：60p sp pf n p =转差率：sp r p rp sp pn n s n ωωω--==则转子绕组感应的电流频率为：6060p p rp p rp f p n s f f -==控制绕组接入变频电源时频率c f ，控制绕组与功率绕组反相序，故产生的旋转磁场方向与功率绕组产生的旋转磁场方向相反，其在转子绕组感应的电流频率：6060c c rc c rc f p n s f f +==采用绕线式转子结构电机（如变极法或齿谐波法），转子绕组共用线圈，因此当电机稳定运行时感应的转子绕组电流频率有rp rc f f =，因此由上面式子可得：p c r p cf f f p p -=+转子机械转速为：60()p c p cr f f p p n -=+如果第一台电机的定子输入的电功率是N P ，当运行于某一转速时的两台电机的转差分别是p s 和c s 。
可以得到第一台电机的机械功率：(1)wp p N P s P =-忽略了电机的其他损耗，p N s P 就成为第一台电机通过转子传给第二台电机的电功率，由于第二台电机的功率来源于它的转子，第二台电机的转子按变压器原理为原边，而第二台电机的定子为副边。
无刷双馈电机原理及定子结构设计分析

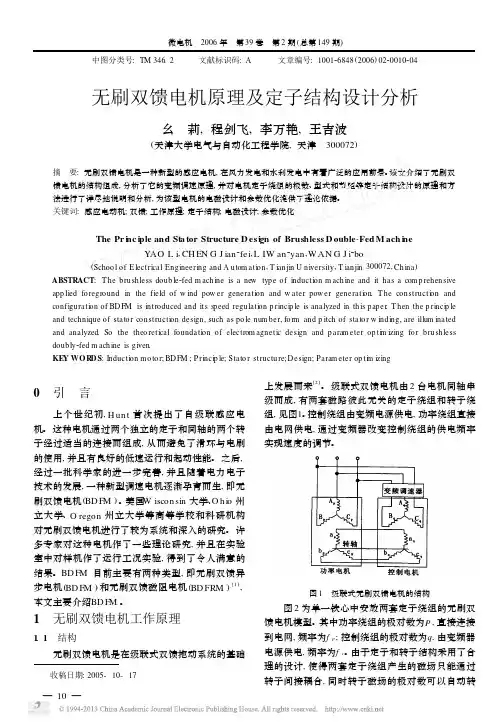

中图分类号:TM346.2 文献标识码:A 文章编号:100126848(2006)022*******无刷双馈电机原理及定子结构设计分析收稿日期:2005-10-17幺 莉,程剑飞,李万艳,王吉波(天津大学电气与自动化工程学院,天津 300072)摘 要:无刷双馈电机是一种新型的感应电机,在风力发电和水利发电中有着广泛的应用前景。
该文介绍了无刷双馈电机的结构组成,分析了它的变频调速原理,并对电机定子绕组的极数、型式和节距等定子结构设计的原理和方法进行了详尽地说明和分析,为该型电机的电磁设计和参数优化提供了理论依据。
关键词:感应电动机;双馈;工作原理;定子结构;电磁设计;参数优化The Pr i nc iple and Sta tor Structure D esign of Brushless D ouble-Fed M ach i neYAO L i,CH EN G J ian2fei,L IW an2yan,W AN G J i2bo(Schoo l of E lectrical Engineering and A utom ati on,T ianjin U niversity,T ianjin300072,Ch ina) ABSTRACT:T he brush less double2fed m ach ine is a new type of inducti on m ach ine and it has a comp rehensive app lied fo reground in the field of w ind pow er generati on and w ater pow er generati on.T he constructi on and configurati on of BD FM is introduced and its speed regulati on p rinci p le is analyzed in th is paper.T hen the p rinci p le and technique of stato r constructi on design,such as po le num ber,fo r m and p itch of stato r w inding,are illum inated and analyzed.So the theo retical foundati on of electrom agnetic design and param eter op ti m izing fo r brush less doubly2fed m ach ine is given.KEY WOR D S:Inducti on mo to r;BD FM;P rinci p le;Stato r structure;D esign;Param eter op ti m izing0 引 言上个世纪初,H un t首次提出了自级联感应电机。
无刷双馈电机的基本理论
第二章无刷双馈电机的基本理论2-1无刷双馈电机的基本架构近年来，国内外许多学者将目光投向无刷双馈电机。
出于这种电机在定子上实现了双馈。
不仅具有简单的转子结构，而且具有绕线式转子异步电机和同步电机的优良特性，既可作为交流调速电动机，又可作为变速恒频发电，特别适合用于风力发电，变落差水力发电，潮汐发电等可再生能源的开发利用，因此无刷双馈电机的应用越来越受到瞩目，作为一种新型电机的研究也正在获得不断发展。
无刷双馈带年纪的结构相当于2台绕线式异步电机同轴串级而成，具有2套分离的定子绕组。
因此，在中高压、大容量变频调速系统中可由工频电网向定子功率绕组提供额定功率，而由变频器仅向定子控制绕组提供转差功率，这样就可以降低变频器的容量，从而降低调速系统的成本，有效地解决了中高压，大容量变频调速系统中的技术难题。
另外，在水力或风力等可再生能源发电系统中，有级联式无刷双馈电机控制的绕组做交换励磁，发电系统根据原动机的转速来调节励磁电流的频率，从而实现变速恒频发电，并通过改变励磁点流的幅值和相位来独立调节发电机的有功，无功功率。
因此吗，无刷双馈电机在变频调速和变频恒速发电领域中有着广泛的应用前景，引起了越来越多学者们的关注和研究。
2-1-1无刷双馈电机的演变过程无刷双馈电动机是由串级异步电动机组发展而来。
所谓两台电机级联，就是将2台绕线式电机的同轴互相连接。
如图2.1。
从结构上看，我们看出：这个系统从第一台定子方输入电功率，通过转子传递给第二台电机的原边，第二胎电机的副边绕组（定子绕组）通过外接电阻短接。
这样就省去了滑环，该系统通过改变外接电阻大小就可以改变电机转速。
下面详细分析原型的运行原理。
极对数p p工频电网极对数：Pc转子图2.1原型电机示意图Prototype of brushless doubly 一fed machine在分析中忽略了2台电机的损耗，假设第一台电机的定子输入的电功率为P P ,运行于某一转速时的2台电机转差分别是P s ,C s ,由电机学基本知识我们可以得出第一台电机产生的机械功率为：mp p p =s P （1-）P （2.1）在忽略了电极损耗的前提下P mp 就成为第一台电机通过气隙传递给第二台电机的电功率，由于第二台电机的功率源于他的转子，因此我们称第二台电机的转子为原边，而第二台电机的定子为副边。
双馈电机原理
谢谢
17
最大风能追踪机理
最大风能追踪实现
最大风能追踪的本质就是在风速发生变化时调节机组转速，保持最 佳叶尖速比。 实现最大风能追踪，可以通过风力机控制实现,也可以通过发电机控 制实现。
采用通过发电机功率控制实现最大风能追踪的方案的原理是： 通过 控制发电机输出功率来控制发电机阻转矩, 进而控制机组转速，以求 在风速变化时保持最佳叶尖速比，实现最大风能追踪。
率。当电机吸收无功功率时，往往由于功率角变大，使电机稳定度降低。如通过
调节交流励磁的相位，减小机组的功率角，使机组的运行稳定性提高，从而可多 吸收无功功率，克服目前由于晚间负荷下降、电网电压过高的不利局面。因此说
，交流励磁电机较同步机有更优越的运行性能。
双馈电机基本原理
3.交流励磁电机的应用 由于交流励磁电机有三个可调量，通过励磁调节，不仅保持了同步机的可以
fs 0
变频器提供直流励磁
转子回路能量流动
转子功率
P2 Ps sPm sP 1
亚同步发电 s>0 P2>0 变频器向转子绕组输入功率 超同步发电 s<0 P2<0 转子绕组向变频器输入功率 故要求变频器具有能量双向流动能力
最大风能追踪机理
VSCF风力发电 系统运行区域
并网控
就是说，可以变速发电或调速拖动。同时发现这种电机有调节电网功率 因数和提高电网稳定性的功能，而且可以使水轮机、风力机等原动机或
水泵等被拖动机械运行在最佳工况，使机组效率提高。
双馈电机基本原理
2.交流励磁电机的优点
无刷电机控制原理
无刷电机控制原理无刷电机是一种新型的电机类型，它与传统的有刷电机相比，具有更高的效率、更低的噪音和更长的使用寿命。
无刷电机控制原理是指通过一定的控制方式，使得无刷电机能够按照我们所需要的速度和方向运行。
一、无刷电机结构无刷电机由转子、定子、永磁体和传感器等组成。
其中，转子是由多个永磁体组成的，并且在其表面安装了许多导线。
而定子则是由许多绕组和铁芯组成，绕组上也安装了传感器。
永磁体则分别安装在转子和定子上。
二、无刷电机工作原理1. 传感器信号检测在控制无刷电机前，需要先进行传感器信号检测。
当转子旋转时，传感器会不断地向控制器发送信号，这些信号可以告诉控制器当前转子的位置和速度。
2. 三相交流驱动无刷电机采用三相交流驱动方式。
当控制器接收到传感器信号后，会根据当前转子位置和速度计算出下一个时刻应该输出哪些相位、哪些电压和哪些电流。
这些电压和电流会通过驱动器输出到无刷电机的三个绕组上，从而产生旋转力矩。
3. 电子换向由于无刷电机没有传统的换向器，因此需要通过控制器来实现电子换向。
控制器会根据传感器信号计算出下一步应该采取哪种控制策略，并且在适当的时候切换相位和输出电压，从而使得转子能够按照我们所需要的方式旋转。
三、无刷电机控制方式1. 基于霍尔传感器的控制方式这种控制方式是最为常见的一种，它通过霍尔传感器检测转子位置和速度，并且根据检测结果来进行相位、电压和电流控制。
2. 基于反电动势的控制方式这种控制方式利用无刷电机产生的反电动势信号来确定转子位置和速度，并且根据其结果来进行相位、电压和电流控制。
这种方法不需要使用额外的传感器，但是精度较低。
3. 基于位置估算算法的控制方式这种方法是一种高级别的无刷电机控制方式，它利用先进的位置估算算法来确定转子位置和速度，并且根据其结果来进行相位、电压和电流控制。
这种方法精度较高，但是需要更多的计算资源。
四、无刷电机控制器无刷电机控制器是一种专门用于控制无刷电机的设备。
电机节能技术改造项目案例-绕线转子无刷双馈电机及变频控制系统2019年
绕线转子无刷双馈电机及变频控制系统
技术适用范围
适用于电机节能技术改造项目。
技术原理及工艺
无刷双馈电机是一种由两套三相不同极对数定子绕组和一套闭合、无电刷和滑环装置的转子构成的新型交流感应电机。
两套定子绕组分别称为功率绕组和控制绕组，转子采用特殊绕线转子结构。
基本原理是经过特殊设计的转子使两套定子绕组产生不同极对数的旋转磁场间接相互作用，并能对其相互作用进行控制来实现能量传递；既能作为电动机运行，也能作为发电机运行，兼有异步电机和同步电机的特点。
改变控制绕组的连接方式及其供电电源电压和电流的幅值、相位以及频率能实现无刷双馈电机的多种运行方式。
技术原理图如下：
技术指标
（1）节电率30~60％；
（2）效率高于96％；
（3）调速范围20~300％；
（4）功率因素85~99％；
（5）噪音低于95dB；
（6）控制精度1％。
技术功能特性
（1）低压变频器实现高压电机变频调速：小容量低压
变频系统控制高压大功率电机运行，实现变频调速节能。
谐波量小，变频控制系统的功率仅占总功率的 1/3~1/2，节电率为 30~60%；
（2）取消了电刷和滑环，提高了系统整体运行的可靠
性和安全性；
（3）变速恒频发电：用作发电机，可进行变速恒频发电；
（4）基本免维护，高效可靠低成本，占地面积小，无须高压系统的运行维护条件，没有复杂的冷却系统。
应用案例
中国石化武汉分公司循环水泵无刷双馈同步电动机节能改造项目。
技术提供单位为金路达有限公司。
无刷双馈电机原理
无刷双馈电机原理无刷双馈电机是一种新型的电机结构，它采用了双馈原理，实现了无刷电机与传统异步电机的结合。
它具有体积小、质量轻、功率密度高、效率高等优点，被广泛应用于各个领域。
无刷双馈电机的原理主要包括电磁场原理、功率流动原理和控制原理。
首先，无刷双馈电机的电磁场原理是基于电磁感应的原理。
当电机的转子旋转时，定子中的定子绕组与永磁体产生磁场。
根据电磁感应的原理，当转子在磁场中旋转时，磁场将产生感应电动势，通过绕组引导电流流动。
这个过程形成的磁场与定子产生的磁场相叠加，产生旋转磁场。
这样，电磁场会把机械能转变为电能，实现了电动机的正常工作。
其次，无刷双馈电机的功率流动原理是在双馈结构的基础上实现的。
传统的异步电机，只有一个电感耦合的传递能量的回路。
而无刷双馈电机通过双馈回路，实现了双向能量传输。
双馈结构包括一个定子绕组和一个转子绕组，分别与电源和电容进行连接。
通过转子绕组将电能从定子传输到转子，再从转子传输到定子，实现了能量的双向转换。
这样，既能够提高电机的效率，又能够减小电机的体积和质量。
最后，无刷双馈电机的控制原理是通过控制电源和电容之间的电流来实现的。
通过改变电流的相位和幅值，可以调节电机的转速和扭矩。
其中，定子绕组与电源的电流相位差决定电机的转速，而转子绕组与电容的电流幅值决定电机的扭矩。
通过控制电流的相位和幅值，可以实现电机的精准控制，满足不同应用的要求。
总之，无刷双馈电机通过电磁场原理、功率流动原理和控制原理的结合，实现了无刷电机与传统异步电机的组合。
它既具有无刷电机高效、高性能的优点，又具有传统异步电机体积小、质量轻的特点。
这使得无刷双馈电机在各个领域的应用具有广阔的前景。
绕线转子无刷双馈电机的工作原理及绕组设计
功率 绕组 的定 子绕 组 直 接 由 电 网供 电 ； 为 控 制绕 作
组 的定 子绕组 通过 能量 双 向传 递 的变频 器也 由 电网
供 电．
电 网
得 电机效率 低及 体 积较 大 ， 磁 阻 转 子仅 仅 依 靠 磁 而
阻调制 作用 来实 现磁 场 的耦 合 ， 子 的 凸极 比不 能 转 做到很 高 ， 因此谐 波调 制 的能力不 强 ， 波含 量也会 谐 比较 高 ， 外还存 在加 工 困难 ， 本高 的 问题 ． 此 成 针 对 上述 转 子结 构 中存 在 的 问题 ， 文 研 究 的 本 当 电机 同步 运行 时 ， 电机轴 上机 械角速 度
能．
无刷 双馈 电机 的性能 及其 定子两 套绕 组之 间 的
间接耦合 能力 主要 依 赖 于转 子 结 构．目前 国 内外 研
究采 用 的主要是 特 殊 笼 型 和磁 阻 这 两种 转 子 结 构 ，
１ 工 作 原 理
１ １ 基 本结构 ．
其 中特殊 笼型 转子结 构简 单 ， 工制 造容 易 ， 加 成本 低
（） １
式 中 ｃ 是 极对 数为 Ｐ ｕ 。 功 率绕 组产 生 的旋 转磁 动势
的角 速度 ， 是极 对数 为 Ｐ 控 制绕组 产生 的旋转 磁 。
动势 的角 速度 ． 转子 相 对 于 功 率绕 组 和 控 制绕 组 的
量低 ， 电机 中存 在 的 两种 不 同极 对数 的磁 势 相对 对
绕 线转 子无 刷 双 馈 电机 有 良好 的性 能 ．
［ 键 词 ］无 刷 双 馈 电机 ；绕 线 转 子 ； 作 原 理 ； 组 ；设 计 ； 波 关 工 绕 谐
［ 图分 ቤተ መጻሕፍቲ ባይዱ 号 ］ＴＭ３ ２ 中 ０
无刷双馈电机原理及控制策略
无 刷 双 馈 电 机 原 理 及 控 制 策 略
傅 欣， 李 莉 ， 良才 乐
４ ０７） ３ ０ ４
（ 汉数 字工程研究所 ， 汉 武 武
摘
要 ： 细 分析 了无 刷 双 馈 发 电 机 的 基 本 原 理 ， 于 不 同 的 参 考 坐 标 系 （ 子 轴 ｄ Ｏ坐 标 系 和 同 步 坐 标 系 ） 建 立 了无 刷 详 基 转 ｑ ，
双 馈 发 电机 不 同 的数 学 模 型 。依 据 建 立 的数 学 模 型 ， 绍 了无 刷 双 馈 发 电 机 的 几 种 控 制 策 略 （ 量 控 制 、 场 定 向控 制 、 接 介 标 磁 直 转 矩 控 制 、 能 控 制方 法 ）并 指 出其 优 缺 点 。最 后 ， 出 了 无 刷 双 馈 发 电 机 运 行 控 制 中存 在 的 难 点 和 进 一 步 研 究 的 方 向 。 智 ， 指 关 键 词 ： 刷 双馈 电机 ， 学 模 型 ， 制 策 略 无 数 控
显提 高传 动 系统 的效 率 ， 能够 发挥 很好 的节 能效 果 。
中、 高压风 机和水 泵 在冶 金 、 工 和 电厂 中广泛 化 使用 ， 于大功 率负 载需要 采 用高 压变 频器 ， 对 由于价
格 昂贵 ， 推广应 用受 到较 大的 限制 。 采用 绕线 式 异步
频 的 目的 。 这 种 电机存 在 电刷 和滑 环 ， 但 势必 影 响到
ｓ ｎ ｈ ｏ ｏ ｓ ｒ ｆｒ ｎ ｅ ｆａ ｅ ． ｅ ｅ ａ ｏ ｔｏ ｔａｅ ｉｓ（ ｃ ｌｒ ｑ ａ ｔｔ ｏ ｔｏ ， ｇ ｅｉ ｉｌ ｒｅ ｔ ｄ ｙ ｃ ｒ ｎ ｕ ｅｅ ｅ ｃ ｒ ｍ ） Ｓ ｖ ｒ ｌｃ ｎ ｒ ｌｓｒ ｔｇｅ ｓ ａａ ｕ ｎ ｉｙ ｃ ｎ ｒ ｌ ｍａ ｎ ｔｃ ｆｅｄ ｏ ｉｎ ｅ
无刷双馈电机的电磁设计特点
无刷双馈电机的电磁设计特点【摘要】无刷双馈电机是一种新型的电机，在电磁设计中具有独特的特点。
本文从工作原理、结构特点、定子设计、转子设计和电磁设计优势等方面对无刷双馈电机进行了详细介绍。
通过对这些方面的分析，我们可以看到无刷双馈电机在电磁设计上具有一些明显的优势，比如更高的效率和更稳定的性能。
通过总结这些特点，我们可以更好地理解无刷双馈电机在电磁设计中的独特之处。
【关键词】无刷双馈电机、电磁设计、工作原理、结构特点、定子设计、转子设计、电磁设计优势、总结。
1. 引言1.1 简介无刷双馈电机是一种新型的电机，其采用双馈结构，通过电磁感应原理来实现能量传递和转换。
相比传统的电机，无刷双馈电机具有更高的效率和更好的性能表现，被广泛应用于各种领域。
在本文中，将对无刷双馈电机的电磁设计特点进行详细介绍。
无刷双馈电机的工作原理是利用定子和转子之间的磁场相互作用产生转矩，从而驱动电机转动。
其结构特点是在传统电机的基础上增加了双馈结构，提高了电机的功率密度和效率。
定子设计特点主要包括定子线圈布局和定子铁心结构，这些设计可以优化电机的磁场分布和磁阻，提高电机的性能。
转子设计特点则包括转子磁钢片的形状和材料选用，这些设计能够降低转子的损耗和提高电机的稳定性。
无刷双馈电机的电磁设计优势主要体现在高效率、低损耗、高性能和稳定性等方面。
这些优势使得无刷双馈电机在现代工业中得到广泛应用，并且在未来的发展中有着巨大的潜力。
通过对无刷双馈电机的电磁设计特点总结，可以更好地理解其工作原理和优势，为电机设计和应用提供参考。
2. 正文2.1 无刷双馈电机的工作原理无刷双馈电机的工作原理是基于双馈电机的原理演变而来的，其主要原理是在旋转的磁场中引入一个与转子磁链有相对滑差的定子磁链，从而实现双馈。
其工作原理可以通过以下几个步骤来解释：1. 初始阶段：当电机启动时，定子绕组通入定子电流，产生定子磁场。
转子绕组通入转子电流，产生转子磁场。
双馈电机的工作原理
双馈电机的工作原理双馈电机是一种特殊的异步电机，它的转子绕组不仅与电源交流，还与定子绕组交流。
这种结构使得双馈电机具有比传统异步电机更好的启动性能和控制性能，并且适合于大型机械设备的驱动，例如风力发电机、钢铁轧机等。
双馈电机的工作原理可以从其结构和特点入手。
首先，双馈电机的定子绕组与电源交流，产生旋转磁场。
其次，转子绕组分别与定子绕组的两个端子相连，形成双馈结构。
当转子旋转时，由于其绕组与定子绕组的耦合作用，会在转子绕组中产生感应电动势，导致转子电流的流动。
这些电流与定子绕组的磁场相互作用，产生转矩，使得转子旋转。
同时，由于转子绕组中电流的存在，转子的磁场也会对定子绕组产生影响，从而使定子绕组中的电流产生变化。
这种交互作用增强了电机的启动性能和控制性能。
双馈电机的特点还在于其转子绕组的设计。
通常，双馈电机的转子绕组由两部分组成：一部分是传统的线圈绕组，另一部分是巨大的扼流圈。
扼流圈是一个环形的铜棒，通常安装在转子的两端。
当转子旋转时，扼流圈中的电流会产生磁场，从而减弱转子绕组的磁场，使得转子的电流和转矩产生变化。
这种设计使得双馈电机在启动时可以产生大的转矩，同时还可以实现较好的速度和转矩控制。
双馈电机的应用范围非常广泛。
例如，风力发电机通常采用双馈电机作为发电机，因为双馈电机可以适应风速变化和负载变化的特点。
此外，钢铁轧机等大型机械设备也常常采用双馈电机作为驱动电机，因为双馈电机可以实现较好的启动和控制性能，同时还可以减少设备的能源消耗和维护成本。
双馈电机是一种特殊的异步电机，其转子绕组与定子绕组的耦合作用使得其具有比传统异步电机更好的启动性能和控制性能。
双馈电机的应用范围非常广泛，特别适合于大型机械设备的驱动。
无刷双馈电机智能控制策略综述
（ ｌ ｔｃｌ ｏ ｅ Ｅ ｇｎｅｉ ｏ ｅｅ Ｓ ｕｈＣ ｉａ Ｕ ｉ ｒ ｔ ｏ ｅ ｎｌ ｙ ｕ ｎ ｚｏ １６ ０ ｈｎ ） Ｅｅ ｒ ａ Ｐ ｗ ｒ ｎ ｉｅ ｎ Ｃ ｌｇ ， ｏ ｔ ｈｎ ｎｖ ｓｙ ｆ Ｔｃ ｏ ｇ ，Ｇ ａ ｇｈ ｕ５ ０ ４ ，Ｃ ｉａ ｃｉ ｒｇ ｌ ｅ ｉ ｈ ｏ
Ｏ ｖ ｒ ｉｗ ｎ ｎｔｌｉ ｅ ｔＣｏ ｔ ｏ ｔ ａ ｅ ｉｓｏ ｕｓ ｌｓ ｕｂ ｙ－ ｄ Ｍ ａ ｈｉ ｓ ｅ ｖ ｅ ｏ Ｉ ｅｌｇ ｎ ｎ ｒ ｌＳ ｒ ｔ ｇ ｅ ｆＢｒ ｈ ｅ ｓ Ｄｏ ｌ Ｆｅ ｃ ｎｅ
ＪＡ０ Ｗ ｅｘｎ ， Ｃ Ｉ ｉｉｇ ＨＥＮＧ Ｘｉｏ ｕ ａｈ ａ
究 越 来越 受 到 国内外 学者 的关 注 。
转子 导 条
图 １ Ｂ Ｆ 结 构 示 意 图 ＤＭ
式 中 ，ｎ 为 电机转 速 ； ｎ 分别 为 定子 功率 绕组 和 厂、 控 制绕 组 的 电源频 率 ；Ｐ 、Ｐ 分 别 为功 率 绕 组 和 控
１ Ｂ Ｆ 电 机 结构 与 工作 原 理 ＤＭ
Ｂ Ｆ 的结构 示 意 图如 图 １所 示 。其 定 子 侧 有 ＤＭ
制绕组极对数 。 前取正号表示控制绕组与功率绕 ．
组 的 电源相 序相 同 ， 前 取 负号 表示 两个绕 组 外加 电 ．
两套极数不同的绕组 ，彼此相互独立。其 中一套 为
功 率 绕 组 ，直 接 接 工 频 电 源 ，另 一 套 为 控 制 绕 电机 （ Ｄ Ｍ） 一 种 结 构 简 单 、坚 固 ＢＦ 是
可 靠 、可 以在元 刷 情 况 下 实 现 双馈 的兼 有笼 型 、绕
］ 频 电源 ：
线 型感应 电机 和 电励 磁 同步 电机 共 同优 点 的新 型 电 机 。 由于 Ｂ Ｆ Ｄ Ｍ调 速 系 统 特 别 适 用 于 风 机 和 泵 类 的 调速 ，且 具 有变频 器 容量 小 、对 电 网 的谐 波污 染少 、 功率 因数 可 调等 优 点 ，因 此 对该 系 统 控 制 策 略 的研
双馈电机原理pptx
负载变化
停机过程
在电机正常运行时，逐渐改变负载，观察并 记录电机的转速和电流变化情况，分析双馈 电机在负载变化下的性能表现。
逐渐降低电机转速，直至停机，观察并记录 电机的停机过程和电流变化情况。
结果分析与讨论
01
数据分析
对实验过程中采集的数据进行分析，如绘制电机转速与电流的关系图
、电机效率与转速的关系图等，以全面评估双馈电机的性能。
双馈电机原理pptx
xx年xx月xx日
目录
• 双馈电机原理介绍 • 双馈电机的组成结构 • 双馈电机的运行特性 • 双馈电机的发展与优化 • 双馈电机在新能源领域的应用 • 双馈电机实验及结果分析
01
双馈电机原理介绍
双馈电机的定义与特点
定义
双馈电机是一种交流电机，其定子和转子都带有三相电源， 通过改变电源的相位和频率来控制电机的转速和转矩。
VS
详细描述
双馈电机在新能源汽车中作为驱动电机使 用，其具有较高的效率和可靠性。同时， 双馈电机的控制系统可以实现车辆的动力 学控制，提高车辆的操控性和舒适性。此 外，双馈电机还可以实现能量的回馈回收 ，提高能源利用效率，从而达到节能减排 的效果。
Hale Waihona Puke 06双馈电机实验及结果分析
实验平台搭建
硬件平台
双馈电机、变频器、电源、负载、测量仪器等设备需准备齐全，并根据实验要求 搭建实验平台。
间逐渐增加。
加减速特性
03
双馈电机在加减速过程中，转速和电流随时间变化，需要控制
加减速过程的速度和加速度。
矢量控制与直接转矩控制
矢量控制
矢量控制是一种通过控制电流的幅值和相位来控制双馈电机的技术，可以实现高 精度的转速控制和转矩控制。
双馈电机的原理
双馈电机的原理目前的风电机组多采用恒速恒频系统，发电机多采用同步电机或异步感应电机。
在风电机组向恒频电网送电时，不需要调速，因为电网频率将强迫控制风轮的转速。
在这种情况下，风力机在不同风速下维持或近似维持同一转速。
效率下降，被迫降低出力，甚至停机，这显然是不可取的。
与之不同的是，无论处于亚同步速或超同步速的双馈发电机都可以在不同的风速下运行，其转速可随风速变化做相应的调整，使风力机的运行始终处于最佳状态，机组效率提高。
同时，定子输出功率的电压和频率却可以维持不变，既可以调节电网的功率因数，又可以提高系统的稳定性。
(1)双馈电机的工作特性双馈电机的结构类似于绕线式感应电机，定子绕组也由具有固定频率的对称三相电源激励，所不同的是转子绕组具有可调节频率的三相电源激励，一般采用交-交变频器或交-直-交变频器供以低频电流。
当双馈电机定子对称三相绕组由频率为f1(f1=p?n1/60)的三相电源供电时，由于电机转子的转速n＝(l-s)n1(s为转差率，n1为气隙中基波旋转磁场的同步速率)。
为了实现稳定的机电能量转换，定子磁场与转子磁场应保持相对静止，即应满足:ωr＝ω1-ω2其中:ωr是转子旋转角频率;ω1是定子电流形成的旋转磁场的角频率;ω2是转子电流形成的旋转磁场的角频率。
由此可得转子供电频率f2＝s?f1，此时定转子旋转磁场均以同步速n1旋转，两者保持相对静止。
与同步电机相比，双馈电机励磁可调量有三个:一是与同步电机一样，可以调节励磁电流的幅值;二是可以改变励磁电流的频率；三是可以改变励磁电流的相位。
通过改变励磁频率，可调节转速。
这样在负荷突然变化时，迅速改变电机的转速，充分利用转子的动能，释放和吸收负荷，对电网的扰动远比常规电机小。
另外，通过调节转子励磁电流的幅值和相位，可达到调节有功功率和无功功率的目的。
而同步电机的可调量只有一个，即励磁电流的幅值，所以调节同步电机的励磁一般只能对无功功率进行补偿。
