变流器基本原理
pwm变流器工作原理
pwm变流器工作原理PWM变流器工作原理PWM变流器是一种电力变流器，它可以将交流电源转换成直流电源，同时可以控制输出电压和电流的大小，从而实现对电机或其他负载的控制。
PWM变流器的工作原理是通过PWM技术来实现的。
PWM技术是指在固定周期内，通过改变占空比来控制输出电压和电流的大小。
占空比是指周期内高电平时间与周期时间之比，用百分数表示。
PWM变流器的核心部件是IGBT（绝缘栅双极型晶体管）和MOSFET（金属氧化物半导体场效应晶体管）。
它们可以在高频下切换，从而实现将交流电源转换成直流电源。
同时，PWM变流器还需要控制电路来控制IGBT或MOSFET的开关，从而实现对输出电压和电流的控制。
PWM变流器的控制电路通常包括控制器和驱动器。
控制器负责产生PWM信号，而驱动器则负责将PWM信号转换成IGBT或MOSFET的控制信号。
控制器通常采用微型控制器或FPGA（现场可编程逻辑门阵列）等芯片来实现，而驱动器则采用光耦隔离技术，将PWM信号和IGBT或MOSFET的控制信号隔离开来，从而保证系统的安全性和可靠性。
PWM变流器的主要应用领域是电机控制。
在电机控制中，PWM 变流器可以控制电机的转速和转矩，并且可以实现反向转动、刹车等功能。
此外，PWM变流器还可以用于电热器、LED灯等负载的控制。
PWM变流器是一种重要的电力变流器，它可以将交流电源转换成直流电源，并实现对输出电压和电流的控制。
它的工作原理是通过PWM技术来实现的，采用IGBT或MOSFET来实现电源转换，同时需要控制电路来控制输出电压和电流的大小。
PWM变流器在电机控制等领域有广泛的应用，具有重要的意义。
变流器的工作原理
变流器的工作原理
变流器是一种可以将高或低电压转换为相应的高或低电流的装置，它可以有效地把一种电压转换成另一种电压，也可以把一种电流转换成另一种电流。
变流器的工作原理主要分为三个部分：功率转换，电压调节和电流调节。
首先，变流器的功率转换，这是变流器的核心功能，它通过电机或变频器来调节电压，将高或低电压转换为相应的高或低电流。
变频器主要通过变频的方式来改变电压，从而改变电流。
而电机则通过控制转子的转速来改变电压，从而改变电流。
其次，变流器还具有电压调节功能。
它可以将高或低电压转换成相应的高或低电流，从而达到调节电压的目的。
一般来说，电压调节是通过变频器来实现的，它可以调节电压的大小，从而改变电流的大小。
最后，变流器还具有电流调节功能，它可以调节电流的大小，从而改变电压的大小。
电流调节主要是通过变频器来实现的，它可以调节电流的大小，从而改变电压的大小。
总而言之，变流器的工作原理是通过功率转换，电压调节和电流调节三个部分来实现，它可以将高或低电压转换为相应的高或低电流，从而调节电压和电流的大小。
变流器的使用可以极大地提高电器的
功率效率，使电器的使用更加安全和经济。
升压变流器的工作原理
升压变流器的工作原理
升压变流器是一种电子装置，可以将低电压电源转换为高电压电源。
它的工作原理是基于能量守恒定律和电磁感应定律的。
下面我们就来
详细了解一下升压变流器的工作原理。
1. 能量守恒定律
升压变流器的工作基于能量守恒定律，即输入电源的功率等于输出电
源的功率加上变流器中所消耗的功率。
这就要求变流器输出的电压必
须高于输入的电压，否则无法实现将低电压转换为高电压。
2. 电磁感应定律
升压变流器的核心部件是变压器，其基本原理是基于电磁感应定律的。
当变压器两侧通电时，会产生交变磁场，从而在变压器中产生电磁感
应电动势。
如果使输入侧的磁通量比输出侧的大，那么就可以将低电
压变成高电压。
3. 电容滤波
升压变流器还需要进行电容滤波，以平滑输出的电流。
在变压器输出
的交变电压中，需要通过电容器将其进行滤波，使输出电压具备稳定性。
4. 控制电路
升压变流器还需要控制电路。
变流器的控制电路包括振荡电路和控制
单元。
振荡电路产生高频信号，控制单元对产生的信号进行控制，实
现对变压器的控制。
综上所述，升压变流器的工作原理基于能量守恒和电磁感应定律，通
过电容滤波和控制电路来保证输出的稳定性和可控性。
在实际应用中，升压变流器可以广泛应用于电力系统、电子通信、航空航天、军事电
子等领域，在改善电能的使用效率、保障设备的正常工作等方面发挥着重要的作用。
四象限变流器工作原理
四象限变流器工作原理1.引言1.1 概述四象限变流器是一种重要的电力电子器件，它能够实现直流电到交流电的转换。
其工作原理基于电力电子技术和控制理论，通过控制开关器件的通断，将直流电源经过逆变和变换，输出所需的交流电信号。
四象限变流器的主要特点是能够实现四个不同象限的电流、电压和功率输出。
这四个象限分别代表着正向和反向的电流、电压以及功率输出，在不同工作条件下可以根据需求进行切换。
这一特性使得四象限变流器在电力电子领域中具有广泛的应用空间。
四象限变流器的工作过程可以简要描述为：首先，通过电流传感器和电压传感器，监测输入直流电源的电流和电压信号。
然后，经过电压和电流的控制算法，得出需要输出的交流电信号的波形和频率。
接下来，利用开关器件进行逆变和变压，将直流电源的能量转换为交流电源的能量。
最后，输出所需的交流电信号，供给给定的负载使用。
四象限变流器的工作原理可以应用在多个领域，如电机控制、电力系统调节等。
其在电机控制领域中的应用特别广泛，能够实现电机的正向和反向转动，控制电机的转速和负载特性。
在电力系统调节方面，四象限变流器可以对电网进行有源功率调节，实现对电网的无功功率补偿和电压调节。
总之，四象限变流器通过控制电流和电压的方向和大小，实现了直流到交流的转换，具有广泛的应用前景。
在未来的发展中，随着对电能质量和能源管理的要求越来越高，四象限变流器将会得到更多的应用和研究。
1.2文章结构文章结构部分的内容如下：1.2 文章结构本文将分为三个主要部分来介绍四象限变流器的工作原理。
第一部分是引言部分，其中包括概述、文章结构和目的。
首先，我们将简要概述四象限变流器的基本概念，介绍其在电力电子领域中的重要性。
接着，我们将说明本文的结构，即将分为引言、正文和结论三个主要章节。
最后，我们将阐明本文的主要目的，即为读者提供关于四象限变流器工作原理的详细解释。
第二部分是正文部分，其中包括四象限变流器的基本原理和工作过程。
电力电子变流器的工作原理及调节方法
电力电子变流器的工作原理及调节方法电力电子变流器是一种能够将电力源的特定特性转化为所需要的特定负载特性的装置。
它在现代电力系统中起着至关重要的作用，广泛应用于工业、交通等领域。
本文将介绍电力电子变流器的工作原理以及调节方法。
一、电力电子变流器的工作原理电力电子变流器是通过将电力源的特性进行变换，使其能够符合负载的特性要求。
其工作原理主要包括两个关键过程：开关过程和能量转移过程。
1. 开关过程电力电子变流器通过控制开关器件的导通和关断，将电源的电能转换为符合负载需求的电能。
开关器件通常采用晶闸管、二极管等，通过改变其导通和关断状态来控制电力的流向和大小。
开关过程的实现涉及到控制信号的生成和传输，其中包括PWM（脉宽调制）技术和谐波滤除等方法。
2. 能量转移过程能量转移过程是指电力电子变流器将电源提供的电能转移到负载上的过程。
在能量转移过程中，通过开关过程实现的电能转换成为满足负载要求的电能，同时也会伴随能量损耗。
为了提高能量转移的效率，电力电子变流器通常采用高效能量转换电路，如谐振电路和电路拓扑优化等。
二、电力电子变流器的调节方法为了满足不同负载要求，电力电子变流器需要进行精确的调节。
以下是常用的几种调节方法：1. 脉宽调制（PWM）调节脉宽调制技术是一种通过改变开关器件的导通时间比例，来调节输出电压或电流的方法。
通过调节脉宽，可以实现对输出电压或电流的精确控制。
脉宽调制技术具有调节范围广、调节精度高等优点，广泛应用于变频调速、电力调节等领域。
2. 频率调制调节频率调制调节是一种通过改变开关器件的开关频率，来调节输出电压或电流的方法。
通过调节频率，可以实现对输出电压或电流的调节。
频率调制调节一般用于特殊应用，如谐振电力电子变流器等。
3. 直接调节法直接调节法是指通过改变电力电子变流器的控制参数，直接调节输出电压或电流的方法。
这种调节方法通常通过改变参数，如控制电压、电流或转矩等，来实现对电力电子变流器的调节。
变流器基本原理

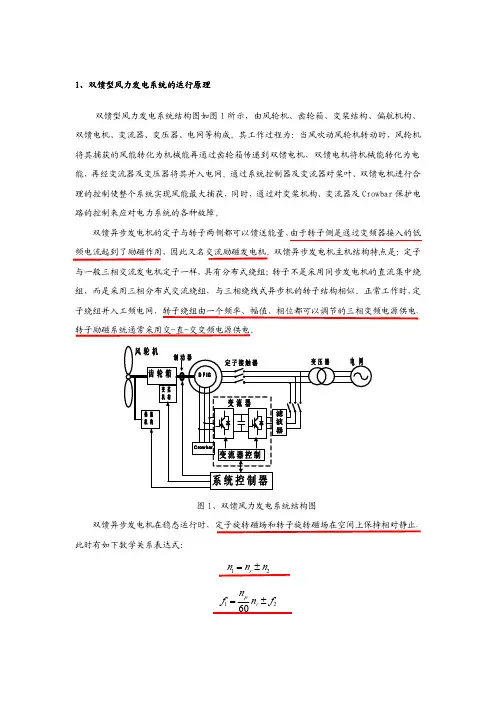

1、双馈型风力发电系统的运行原理双馈型风力发电系统结构图如图1所示，由风轮机、齿轮箱、变桨结构、偏航机构、双馈电机、变流器、变压器、电网等构成。
其工作过程为：当风吹动风轮机转动时，风轮机将其捕获的风能转化为机械能再通过齿轮箱传递到双馈电机，双馈电机将机械能转化为电能，再经变流器及变压器将其并入电网。
通过系统控制器及变流器对桨叶、双馈电机进行合理的控制使整个系统实现风能最大捕获，同时，通过对变桨机构、变流器及Crowbar 保护电路的控制来应对电力系统的各种故障。
双馈异步发电机的定子与转子两侧都可以馈送能量，由于转子侧是通过变频器接入的低频电流起到了励磁作用，因此又名交流励磁发电机。
双馈异步发电机主机结构特点是：定子与一般三相交流发电机定子一样，具有分布式绕组；转子不是采用同步发电机的直流集中绕组，而是采用三相分布式交流绕组，与三相绕线式异步机的转子结构相似。
正常工作时，定子绕组并入工频电网，转子绕组由一个频率、幅值、相位都可以调节的三相变频电源供电，转子励磁系统通常采用交-直-交变频电源供电。
图1、双馈风力发电系统结构图双馈异步发电机在稳态运行时，定子旋转磁场和转子旋转磁场在空间上保持相对静止，此时有如下数学关系表达式：12r n n n =±2160f n n f r p ±=1211r n n n s n n −==±式中，1n 、r n 、2n 分别为定子电流产生磁场的旋转速度、转子旋转速度和转子电流产生磁场相对于转子的旋转速度，1f 、2f 分别为定、转子电流频率，p n 为发电机极对数，ss n n n s −=为发电机的转差率。
由上式可知，当发电机转子转速r n 发生变化时，若调节转子电流频率2f 相应变化，可使1f 保持恒定不变，实现双馈异步发电机的变速恒频控制。
当r n <1n 时，电机处于亚同步速运行状态，转子旋转磁场相对于转子的旋转方向与转子旋转方向相同，变频器向转子提供交流励磁，定子向电网馈出电能；当r n >1n 时，电机处于超同步速运行状态，转子旋转磁场相对于转子的旋转方向与转子旋转方向相反，此时定、转子均向电网馈出电能；当r n =1n 时，2f =0，变频器向转子提供直流励磁，此时电机作为普通隐极式同步发电机运行。
变流器的作用和工作原理
变流器的作用和工作原理变流器是一种将直流电转换为交流电的装置，也可以将交流电转换为直流电。
它的主要作用是在不同电源间进行电能转换，为各种电气设备提供稳定和适宜的电力供应。
变流器的工作原理可以简单地分为三个步骤：整流、滤波和逆变。
首先，变流器将交流电转换成直流电，这一过程称为整流。
然后，通过滤波器去除直流电中的脉动成分，使电流变得更加稳定，这一步骤称为滤波。
最后，逆变器将稳定的直流电转换为交流电，从而实现了电能的转换和供应。
变流器的作用非常广泛，可以在各种场景中发挥重要作用。
首先，在可再生能源领域中，如太阳能发电和风能发电，变流器可以将由太阳能电池板或风力发电机产生的直流电转换为交流电，以供家庭和工业用电。
其次，变流器还可用于电动汽车和混合动力汽车的充电和驱动系统中，将交流电转换为直流电以供电动机驱动。
此外，在电力系统中，变流器还用于直流输电和高压直流输电，实现远距离输电时的电能转换和传输。
变流器的工作原理改变了电能的特性，使得不同类型的用电设备都可以得到所需要的电能供应。
通过变流器，我们可以实现对电能的有效控制和利用，提高电能利用效率，并且对环境友好。
此外，随着科技的不断发展，变流器的工作效率也不断提高，噪音和能量损失也减少了很多，使得变流器的应用范围更加广泛。
在使用变流器时，我们需要注意一些指导原则。
首先，选择适合的变流器型号和规格，以确保输出电流和电压符合设备要求。
其次，遵循正确的安装和连接步骤，确保设备的正常工作和安全使用。
此外，对于长时间使用的设备，需要做好散热和保护措施，以防止过热和损坏。
总而言之，变流器作为一种电能转换装置，在电力系统和可再生能源等领域有着重要的应用。
通过将直流电转换为交流电，或将交流电转换为直流电，它为各种电气设备提供了稳定和适宜的电力供应。
我们应该正确选择变流器，并遵循操作原则，以确保设备的安全运行。
双向变流器工作原理
双向变流器工作原理
双向变流器主要用于电力系统中的直流输电和储能系统中的交流-直流或者直流-交流的转换。
其工作原理如下：
1. 在电源端（如电网或者电池组），双向变流器将输入的直流电压转换成交流电压，供给负载端。
2. 在负载端，双向变流器可以将输入的交流电压转换成直流电压，向电池组充电或者将多余的电能储存到电容器中。
3. 双向变流器的控制器通过反馈控制，可以实现双向电能传输和储存，以达到满足负载需求和优化系统运行的目的。
4. 双向变流器的电路结构包括功率变换器和控制器，其中功率变换器主要由半导体器件（如IGBT和MOSFET）和电感、电容等元件组成，用于实现电能的转换和控制，控制器则负责计算控制信号和反馈信息，实现稳定的功率传输和储存。
总之，双向变流器可以实现电能在交流和直流之间的无缝转换，具有灵活性高、效率高等优点，在能量储存和传输等应用领域具有广泛的应用前景。
变流器工作原理
变流器工作原理
变流器的工作原理是：在直流电源的电压和频率固定的情况下，把交流电源变换成直流电源，从而使输出电压或输出电流发生变化。
变流器主要由整流电路、滤波电路、逆变电路、控制电路等组成。
其主要部件是整流电路和逆变电路，它们是变流器的核心部分。
变流器的主要部件有：二极管、晶闸管、开关管（IGBT）、可控硅等。
整流是将交流电变换成直流电的过程。
直流电源有两种类型：一种是直流电源，如电池、电感器等，另一种是交流电源，如交流变压器等。
整流电路将交流电变换成直流电，然后用可控硅（SFC）或 IGBT将直流电变换成交流电。
逆变电路将输入的直流电变换成另一种形式的交流电，这种方法比整流和逆变都要方便得多，因此被广泛采用。
在变流器中，整流电路起到将交流输入电压变换成直流电流的作用，而逆变电路则起到将直流电流变换成交流电流的作用。
—— 1 —1 —。
pcs变流器原理
pcs变流器原理
PCS变流器是一种重要的电力电子装置，可以将直流电转换为交流电，在能源转换和传输方面有着广泛的应用。
PCS变流器由多个开关器件
和电容组成，通过高频开关控制电路实现电流的转换和调节。
PCS变流器原理的核心是PWM调制技术，即脉宽调制技术。
在PCS
变流器中，脉宽调制技术可以通过控制开关器件的导通时间，来改变
输出电流的大小和方向，从而实现直流到交流的转换。
具体地说，PCS变流器内部有三个主要元件：电容、可控硅和IGBT。
电容作为电能的储存装置，能够保持电路的稳定性；可控硅和IGBT则分别作为开关器件，能够控制电路中的电流和电压。
通过操纵不同开
关器件的开关时间，再根据PWM技术的调制原理，最终可以将直流
电转换为交流电，并输出给目标设备。
除了PWM技术，PCS变流器还采用了多级电源电压逆变（MVVSI）技术，来实现更高效的能量转换。
MVVSI技术是指在变流器的输出端，采用多个电模块级联，以达到更高的输出电压和电能传输率。
这样，PCS变流器即可在不损失能量转换效率的条件下，实现更高的电能传
输效率。
总之，PCS变流器原理是一种复杂而高效的电力电子技术，能够将直流电转换为交流电，广泛应用于能源传输和管理领域。
未来，随着可再生能源和电动车市场的快速发展，PCS变流器技术将不断突破和创新，为能源领域的绿色发展做出更大的贡献。
三电平变流器 原理
三电平变流器原理三电平变流器是一种用于控制电力系统中电流的装置。
它可以将直流电源转换为交流电源，从而实现对电力系统的有效控制和管理。
三电平变流器的原理是通过控制开关器件的通断状态，将直流电源的电流按照一定的规律转换为交流电流。
在三电平变流器中，主要包括半桥和全桥两种拓扑结构。
半桥结构的三电平变流器由两个开关器件组成，分别连接在直流电源的正负极之间。
当其中一个开关器件导通时，另一个开关器件断开，从而实现了电流的单向流动。
通过控制两个开关器件的通断状态，可以实现对电流的控制。
全桥结构的三电平变流器由四个开关器件组成，形成一个桥式电路。
其中两个开关器件连接在直流电源的正极和负极之间，另外两个开关器件连接在交流电源的两个输出端之间。
通过控制四个开关器件的通断状态，可以实现电流的正向和反向流动，从而实现对电流的控制。
在三电平变流器中，开关器件的通断状态是由控制系统来实现的。
控制系统根据输入信号的特点，对开关器件的通断进行精确控制。
通过控制器的输出信号，可以实现对电流的频率、幅值和相位等参数的调节。
三电平变流器的优点是具有较高的电压转换效率和较低的谐波含量。
由于开关器件的控制精确，可以实现对电流的精确控制，从而降低了电能的损耗和浪费。
三电平变流器在电力系统中应用广泛。
它可以用于电力变换站、电力传输线路和电力负载的控制和管理。
通过对电流的精确调节，可以实现对电力系统的稳定运行和优化管理。
三电平变流器是一种用于控制电力系统中电流的装置。
它通过控制开关器件的通断状态，将直流电源转换为交流电源，实现对电流的精确调节。
三电平变流器具有高效率、低谐波含量等优点，在电力系统中得到了广泛应用。
变流器的工作原理
变流器的工作原理
变流器（Converter）是一种用于改变电动机驱动的电力的机械设备。
它将运转机械
电机驱动的可变频率的电力转变成固定频率的电力，这样就可以用于唤醒控制设备，控制
电动机转数变速。
变流器是一种电子设备，它可以将不断变化的变频工作电压转换成定频稳定的电压，
从而获得电力控制能力，控制电机的转速和输出功率。
因此，它可以快速、有效地改变电
动机的转速和输出功率，实现功率和转速的可控可调。
为了更好地配合变速驱动系统，还
可以对变流器进行调节和控制，使之更精确地驱动电机，从而改变电机的转速。
变流器的工作原理主要包括两个功能：首先，它通过变频器将不断变化的变频输入电
压转化成定频恒定的输出电压；其次，它可以改变恒定的输出电流，以改变电机的转速。
变流器的工作过程特点是：其输入部分从变频器收到带有变频输入电压的信号，然后将该
信号转变成一定相位角的正弦波电压输出，即恒定频率的正弦波，然后再根据控制指令把
恒定频率的正弦波作相应的调整，以改变电机的转数，达到控制、调节功率和转速的目的。
总之，变流器是一种重要的电气部件，可以实现电机的控制与变速驱动功能，使它们
能快速及时地控制功率，调节转速，实现运行精准。
双馈异步风力发电机机组变流器基本运行原理
双馈异步风力发电机机组变流器基本运行原理双馈异步风力发电机机组是目前风力发电领域中应用较为广泛的一种发电机组。
其基本构成包括风机叶片、发电机、变流器等部件。
其中，变流器是整个系统中至关重要的部分，它可以将发电机产生的交流电转换为直流电，并根据系统的需要进行变压和逆变操作，实现最终的电能输送。
下面将详细介绍双馈异步风力发电机机组变流器的基本运行原理。
1. 实现双馈异步发电机的功率控制在双馈异步风力发电机机组中，双馈发电机在转动时由于风速的变化和负载的不同，其输出的电压和频率也会有所变化。
为了保证输出电能的稳定性和可控性，需要通过变流器对发电机输出的电流进行调节和控制。
变流器将发电机产生的交流电转换为直流电，并通过内置的控制系统实现对输出电流的调节和功率的控制，从而满足电网接入的需求。
2. 实现双馈异步发电机的无级变速双馈异步风力发电机机组的另一个特点是可以实现无级变速。
当风速发生变化时，变流器可以通过调节发电机的转速来实现风机的功率匹配，从而最大化系统的发电效率。
变流器通过控制发电机的转矩和速度，使得发电机的输出功率和风机转速保持在一个合适的工作范围内，同时确保整个系统的稳定性和可靠性。
3. 实现双馈异步发电机的无功功率调节双馈异步风力发电机机组在接入电网时，需要满足电网的无功功率调节需求。
变流器可以通过控制发电机的功率因数来实现无功功率的调节，从而维持整个系统的功率平衡和稳定运行。
变流器可以根据电网的要求调节发电机的无功功率输出，使得风力发电机机组可以在不同电网情况下灵活运行，并实现无功功率的补偿。
总的来说，双馈异步风力发电机机组变流器的基本运行原理是通过将发电机输出的交流电转换为直流电，并通过内置的控制系统实现对输出电流、功率、转速和功率因数的调节和控制，从而保证整个系统的稳定运行和高效发电。
变流器在风力发电系统中发挥着至关重要的作用，是风力发电技术不断发展和完善的关键技术之一。
变流器控制策略
变流器控制策略一、引言变流器是一种将直流电能转换为交流电能或将交流电能转换为直流电能的装置。
它在电力系统中发挥着重要的作用，广泛应用于电力变换、电机控制等领域。
变流器的控制策略对其性能和效率具有重要影响，因此，研究和优化变流器的控制策略具有重要意义。
二、基本原理变流器的控制策略主要包括电压控制、电流控制和功率控制三种模式。
1. 电压控制模式电压控制模式是指通过调节变流器输出电压的大小来控制负载电压的模式。
在电压控制模式下，变流器根据负载电压的变化调整输出电压的大小，以保持负载电压的稳定性。
常见的电压控制策略有：电压串级控制、电流源控制和频率导向控制等。
2. 电流控制模式电流控制模式是指通过调节变流器输出电流的大小来控制负载电流的模式。
在电流控制模式下，变流器根据负载电流的变化调整输出电流的大小，以保持负载电流的稳定性。
常见的电流控制策略有：电流串级控制、电压源控制和功率导向控制等。
3. 功率控制模式功率控制模式是指通过调节变流器输出功率的大小来控制负载功率的模式。
在功率控制模式下，变流器根据负载功率的变化调整输出功率的大小，以保持负载功率的稳定性。
常见的功率控制策略有：功率串级控制、电压/电流源控制和频率/电压导向控制等。
三、控制策略优化为了提高变流器的性能和效率，需要对其控制策略进行优化。
1. 多级控制策略多级控制策略是指将多个控制策略组合起来，以实现更精确的控制效果。
例如，可以将电压控制和电流控制相结合，通过同时调节输出电压和电流来控制负载的电压和电流。
多级控制策略可以提高变流器的控制精度和响应速度，从而提高系统的稳定性和可靠性。
2. 模糊控制策略模糊控制策略是一种基于模糊逻辑的控制方法，它能够处理不确定性和模糊性问题。
在变流器控制中，模糊控制策略可以根据实际工况和负载要求，调节变流器的输出电压、电流和功率，以实现最佳控制效果。
模糊控制策略具有较强的鲁棒性和适应性，能够适应不同工况和负载变化。
变流器的作用和原理2.14
变流器的作用和原理是什么?一、变流器一般是电力电子元件实现的，作用是实现功率的传递，按照两端电压类型不同大概可分为以下几种：a) DC/DC变流器，两端都是直流，可以等效为直流变压器；b) AC/DC变流器，或者称为可控整流装置，实现交流到直流的功率传输；c) DC/AC变流器，或者称为逆变器，实现直流到交流的功率传输；d) AC/AC变流器，就是变频器了，实现交流频率的变换e) AC-DC-AC变流器，也是变频器，作用如上原理一两句就很难说清了，需要很多专业知识。
二、变流器变流器是使电源系统的电压、频率、相数和其他电量或特性发生变化的电器设备。
1.含义包括整流器（交流变直流<AC/DC>）、逆变器（直流变交流<DC/AC>)、交流变流器(交流变频器<AC/AC>)和直流变流器（直流斩波器<DC Chopper>）。
2.构成原理变流器除主电路(分别为整流电路、逆变电路、交流变换电路和直流变换电路）外，还需有控制功率开关元件通断的触发电路（或称驱动电路）和实现对电能调节、控制的控制电路。
变流器的触发电路包括脉冲发生器和脉冲输出器两部分。
前者根据控制信号的要求产生一定频率、一定宽度或一定相位的脉冲；后者将此脉冲的电平放大为适合变流器中功率开关元件需要的驱动信号。
触发电路按控制的功能可分为相控触发电路（用于可控整流器、交流调压器、直接降频器和有源逆变器）、斩控触发电路和频控触发电路。
采用正弦波的频控电路不仅能控制逆变器的输出电压，还能改善输出电压的质量。
变流器的控制电路按控制方式分开环控制电路和闭环控制电路。
前者主要用在要求不高的一些专用设备；后者具有自动控制和调节的作用，广泛应用在各种工作机械上。
按控制信号性质分模拟控制电路和数字控制电路。
模拟信号最常采用的是直流电压和电流，便于用电的方法加以处理和变换；数字信号是一组信息参量具有离散值的不连续变化的信号。
变流器水冷系统工作原理
变流器水冷系统工作原理概述变流器是一种用于将直流电转换为交流电的电子设备，广泛应用于工业、交通运输、能源等领域。
为了确保变流器能够正常运行且保持稳定的温度，水冷系统被用来有效降低变流器的工作温度。
本文将详细介绍变流器水冷系统的工作原理。
1.变流器水冷系统的组成变流器水冷系统由以下几个主要组成部分构成：1.散热器：用于与变流器进行热交换的部件，通常由铝合金或铜制成，具有良好的导热性能。
2.水泵：用于循环冷却水的设备，将冷却水从散热器中抽出，并通过管道送回散热器。
3.冷却塔：将变流器周围的热量传递给空气，使冷却水得以冷却的设备。
4.水冷却器：用于冷却冷却水的设备，通常采用水冷却板或水冷却管的形式，能够有效地散发热量。
2.变流器水冷系统工作原理变流器水冷系统的工作原理如下：1.冷却循环：首先，水泵将冷却水从散热器中抽出，并通过管道输送到变流器中。
冷却水通过与变流器接触，吸收变流器产生的热量。
然后，热水从变流器中流出，并返回散热器。
2.散热换热：当冷却水与变流器接触时，热量从变流器传递到冷却水中。
这是因为变流器的散热器与冷却水之间有一个热传导路径，导热性能良好的散热器能够迅速将热量传递给冷却水，使变流器保持在安全的工作温度范围内。
3.热量排出：冷却水吸收了变流器的热量后，将其带到冷却塔或水冷却器。
冷却塔通过与空气接触，将冷却水中的热量传递给空气。
水冷却器则通过水冷却板或水冷却管将热量释放到周围环境中。
这样，热量会以自然或强制对流的形式散发，保持冷却水的低温状态。
4.冷却循环再循环：冷却水经过热量排出后，再次被水泵抽回散热器，重新循环进行冷却。
这样，冷却水能够持续地降低变流器的工作温度，确保其正常运行和高效性能的发挥。
结论变流器水冷系统通过循环冷却水、散热换热和热量排出的过程，实现了对变流器的有效冷却。
通过合理设计和配置各个组成部分，变流器水冷系统能够稳定地保持变流器的工作温度，确保其在长时间工作的情况下不会过热，提高变流器的可靠性和使用寿命。
储能变流器的基本原理和应用
储能变流器的基本原理和应用1. 引言储能变流器是一种用于储存和输出电能的设备，它可以将电能转化为储能形式，以备后续使用。
储能变流器在可再生能源、电动汽车和UPS等领域中有着广泛的应用。
本文将介绍储能变流器的基本原理和应用。
2. 储能变流器的基本原理储能变流器的基本原理是通过电力电子器件将电能转换成储能形式，并在需要时将储能形式中的能量转化为电能输出。
其主要包括以下几个部分：2.1 储能装置储能装置可以是电池、超级电容器或储能油箱等，其作用是将电能转化为储能形式。
不同的储能装置有着不同的特点和应用场景。
2.2 电力电子器件电力电子器件是储能变流器中至关重要的组成部分，它可以将电能转化为储能形式，并在需要时将储能形式中的能量转化为电能输出。
常用的电力电子器件有IGBT、MOSFET等。
2.3 控制系统控制系统用于控制储能变流器的工作状态，包括储能状态和输出状态。
通过控制系统，可以实现储能变流器的启停、保护和调节等功能。
3. 储能变流器的应用3.1 可再生能源储能变流器在可再生能源领域中有着广泛的应用。
例如，太阳能光伏发电系统可以通过储能变流器将多余的电能储存起来，在夜间或阴雨天使用。
风力发电系统也可以通过储能变流器将风能转化为电能，并在需要时输出。
3.2 电动汽车储能变流器在电动汽车中起着至关重要的作用。
电动汽车的储能系统一般采用电池组，储能变流器可以将电池组中的电能转化为马达所需的电能，并将制动能量转化为储能形式。
3.3 UPS（不间断电源）UPS系统中的储能变流器可以将电池组中的电能转化为交流电输出，以保证设备在停电情况下继续供电。
储能变流器可以实现快速切换和稳定输出的功能，提高系统的可靠性。
4. 结论储能变流器是一种能够将电能转化为储能形式，并在需要时输出的设备。
它在可再生能源、电动汽车和UPS等领域有着广泛的应用。
通过电力电子器件和控制系统的配合，储能变流器能够实现稳定、高效的能量转换和输出。
全功率变流器工作原理
全功率变流器工作原理
全功率变流器工作原理是将输入电源的直流电压变换为需要的交流电压，实现直流电到交流电的转换。
主要由输入滤波电路、整流电路、逆变电路和输出滤波电路等组成。
1. 输入滤波电路：用于对输入电源的直流电进行滤波，去除其中的纹波，保证后续电路的供电稳定。
2. 整流电路：将滤波后的直流电压经过整流电路，将交流电压转换为直流电压。
常用的整流电路有单相或三相的整流桥电路。
3. 逆变电路：逆变电路实际上是将直流电再次转换为交流电。
逆变电路主要包括逆变器桥电路和开关管电路。
逆变桥电路可以将直流电反向供电给输出负载，同时通过控制开关管的通断来控制输出交流电的频率和幅值。
4. 输出滤波电路：逆变电路输出的交流电可能会有纹波，需要经过输出滤波电路进行滤波，去除纹波，保证输出的交流电的稳定性。
总体来说，全功率变流器通过滤波、整流、逆变和滤波等过程，实现输入直流电到输出交流电的转换。
通过控制输入直流电的大小和逆变器桥电路的开关状态，可以实现输出交流电的频率和幅值的精确控制。
主变流器工作原理
主变流器工作原理主变流器是电力系统中的一种重要设备，其工作原理是将高压电能转变成低压电能，或将低压电能转变成高压电能。
主变流器通常由铁芯、绕组和冷却装置等组成。
主变流器的工作原理可以简单地理解为通过电磁感应的方式将输入电能转变成输出电能。
在主变流器中，输入绕组与输出绕组通过铁芯相连，形成闭合的磁路。
当输入绕组中通入交流电时，会在铁芯中产生交变磁场。
由于铁芯的磁导率较高，磁场能够通过铁芯传递到输出绕组中。
在主变流器的工作过程中，输入绕组和输出绕组的匝数通常不同，从而导致输入电压和输出电压的不同。
当输入绕组中的匝数较多时，输入电压较低，输出电压较高；当输出绕组中的匝数较多时，输入电压较高，输出电压较低。
通过调整输入绕组和输出绕组的匝数比例，可以实现对电压的调节。
主变流器通常采用铁芯来增强磁场的传递效果。
铁芯的材料通常选用硅钢片或铁氧体材料，因为它们具有较高的磁导率和低的磁滞损耗，能够有效地减小能量损耗。
此外，主变流器还配备有冷却装置，用于散热，以确保设备的正常工作。
主变流器的工作原理还涉及到一些重要的电气特性，如电阻、电感和电容等。
这些特性会对主变流器的工作效果产生影响。
例如，电阻会导致能量的损耗，因此应尽量减小电阻的值；电感则会导致电流的滞后现象，需要通过合理设计绕组来解决；电容则会导致电压的滞后现象，需要采取相应的校正措施。
主变流器是电力系统中不可或缺的重要设备，其工作原理基于电磁感应的原理，通过调节输入绕组和输出绕组的匝数比例来实现电压的转换。
主变流器的工作效果受到多种电气特性的影响，因此需要合理设计绕组和选用合适的材料，以确保设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、双馈型风力发电系统的运行原理双馈型风力发电系统结构图如图1所示，由风轮机、齿轮箱、变桨结构、偏航机构、双馈电机、变流器、变压器、电网等构成。
其工作过程为：当风吹动风轮机转动时，风轮机将其捕获的风能转化为机械能再通过齿轮箱传递到双馈电机，双馈电机将机械能转化为电能，再经变流器及变压器将其并入电网。
通过系统控制器及变流器对桨叶、双馈电机进行合理的控制使整个系统实现风能最大捕获，同时，通过对变桨机构、变流器及Crowbar 保护电路的控制来应对电力系统的各种故障。
双馈异步发电机的定子与转子两侧都可以馈送能量，由于转子侧是通过变频器接入的低频电流起到了励磁作用，因此又名交流励磁发电机。
双馈异步发电机主机结构特点是：定子与一般三相交流发电机定子一样，具有分布式绕组；转子不是采用同步发电机的直流集中绕组，而是采用三相分布式交流绕组，与三相绕线式异步机的转子结构相似。
正常工作时，定子绕组并入工频电网，转子绕组由一个频率、幅值、相位都可以调节的三相变频电源供电，转子励磁系统通常采用交-直-交变频电源供电。
图1、双馈风力发电系统结构图双馈异步发电机在稳态运行时，定子旋转磁场和转子旋转磁场在空间上保持相对静止，此时有如下数学关系表达式：12r n n n =±2160f n n f r p ±=1211r n n n s n n −==±式中，1n 、r n 、2n 分别为定子电流产生磁场的旋转速度、转子旋转速度和转子电流产生磁场相对于转子的旋转速度，1f 、2f 分别为定、转子电流频率，p n 为发电机极对数，ss n n n s −=为发电机的转差率。
由上式可知，当发电机转子转速r n 发生变化时，若调节转子电流频率2f 相应变化，可使1f 保持恒定不变，实现双馈异步发电机的变速恒频控制。
当r n <1n 时，电机处于亚同步速运行状态，转子旋转磁场相对于转子的旋转方向与转子旋转方向相同，变频器向转子提供交流励磁，定子向电网馈出电能；当r n >1n 时，电机处于超同步速运行状态，转子旋转磁场相对于转子的旋转方向与转子旋转方向相反，此时定、转子均向电网馈出电能；当r n =1n 时，2f =0，变频器向转子提供直流励磁，此时电机作为普通隐极式同步发电机运行。
双馈电机转子侧接变流器，其调速的基本思想就是要在转子回路上串入附加电势，通过调节附加电势的大小、相位和相序来实现双馈调速。
与传统的直流励磁同步发电机相比，双馈异步发电机励磁系统的调节量由一个变为三个，即励磁电流的幅值、频率和相位。
所以，调节励磁不仅可以调节发电机的无功功率，还可以调节发电机的有功功率和转子转速。
因此，该电机在提高电力系统稳定性、变速运行能力方面有着优良的特性。
2.变速恒频双馈风力发电机运行工况2.1双馈电机在不同工作状态下的功率分布流程从上面对双馈电机的分析，我们可以建立双馈电机在不同情况下的运行状态，并且同时分析在该种情况下的功率流程。
主要讨论的是定子侧功率1P （向电网输出电能时为正，吸收电网电能时为负），转差功率s P （向电网馈送电能时为正，吸收电网电能时为负）和机械功率mec P （电机吸收机械功率为正，电机输出机械功率时为负）。
1）双馈电机运行于超同步发电机情况下：整个风机的机械效率同步转速图2、双馈电机超同步发电机时的功率流程从上图中可以看到，21n n n −=，由于2n 与1n 方向相反，所以n＞1n ，转差S<0。
并且电磁转矩em T 与n 反向，起制动作用。
因而此时，双馈电机是吸收机械功率mec P ，然后通过定子侧向电网输出功率1P ，通过转子侧向电网馈送转差功率s P 。
因此可得mec P =1P +s P 。
2）双馈电机运行于超同步电动机状态：图3、双馈电机超同步电动机时的功率流程从上图中可以看到，21n n n −=，由于2n 与1n 方向相反，所以n＞1n ，转差率S<0。
并且电磁转矩em T 与n 同向，起驱动作用。
因而此时，双馈电机是通过定子侧向电网吸收功率1P ，通过转子侧向电网吸收转差功率s P ，向外输出机械功率mec P 。
因此可得mec P =1P +s P 。
3）双馈电机运行于亚同步发电机状态：n1定子磁场转速n2转子转速n 转子磁场想对于转子旋转的转速n1-n/n1亚同步图4、双馈电机亚同步发电机时的功率流程从上图中可以看到，21n n n −=，由于2n 与1n 方向相同，所以n＜1n ，转差率S＞0。
并且电磁转矩em T 与n 反向，起制动作用。
因而此时，双馈电机是通过转子侧向电网吸收功率s P ，向外吸收机械功率mec P ，通过定子侧向电网输出转差功率1P 。
因此可得1P =mec P +s P 。
4）双馈电机运行于亚同步电动机状态：从图5中可以看到，21n n n −=，由于2n 与1n 方向相同，所以n＜1n ，转差率S ＞0。
并且电磁转矩em T 与n 同向，起驱动作用。
因而此时，双馈电机是通过定子侧向电网吸收功率1P ，向外输出机械功率mec P ，通过转子侧向电网输出转差功率s P 。
因此可得1P =mec P +s P 。
图5、双馈电机亚同步电动机时的功率流程上面一共讨论了双馈电机在四种情况下的运行特性，但是我们在风力发电中需要考虑的仅仅是1），3）两种发电机运行情况。
并且还应当注意的是，由于1I =m I -2I ，可以调节转子侧绕组中电流2I 相位大小，来控制定子中定子电流1I 的相位和大小，从而实现通过转子侧的少量无功功率来控制定子侧的大量无功功率。
3、双馈风力发电变流器控制一、电机侧变流器的控制图6电机侧变流器结构图电机侧变流器拓扑结构如图所示，电机转子侧接三相电压型PWM变流器，其直流环节通常是恒定的，即直流侧电压恒定，交流侧转子量通常是变化的。
可以通过控制电机侧变流器的电流给定进行定子侧电流相位、幅值、频率的控制，并控制电机稳态运行时转速稳定，通过控制转子侧电流间接控制电机功率。
对于电机侧变流器的控制采用定子磁链定向的矢量控制（目前有多种方法）。
二、电网侧变流器的控制图7电网侧变流器结构图电网侧PWM变流器实际上是一个三相电压型PWM整流器，其控制目标是调节网侧功率因数，保持直流母线电压恒定。
具体控制方式采用电网电压定向矢量控制，即先建立电网侧PWM变流器的数学模型，将其转换至d-q轴坐标系下，将电网电压矢量定向在d轴上，在此基础上建立电网侧PWM变流器在电网电压矢量控制下的方程。
4、变流器主电路开关器件参数设计风力发电系统所用交流-直流-交流变流器开关器件选用绝缘栅双极晶体管（IGBT），电机侧变流器和电网侧变流器均采用IGBT作为开关器件，对于IGBT的选型需要分别考虑电机侧最大持续电流峰值和电网侧最大持续电流峰值，同时还需要考虑到中间直流电压最高值来选择合适的开关器件参数。
4.1电机侧最大电流有效值计算电机额定转速为1800r/min，而电机转速范围是：1000-2030r/min，当双馈发电机工作在转速1800r/min，即转差率0.2S =−的超同步工况时，发电机定子侧有功功率达到最大值为：11156013001 1.2s G P P kW kW s =×=×=−此时，定子电流和转子电流也达到最大值。
下面分三种情况具体计算转子电流：一、不考虑电网电压波动时的电机转子电流：转速为n=1800r/min,定子侧电压峰值为：690975.81sm U V ==；计算转子电流为：1102.98smrd mU i A L ω==534.3232srq m sm s P i AL U L ==⋅⋅则转子侧电流峰值最大为：544.15r i A==则转子侧电流有效值最大为：384.83r ab i A −==s L ——定子绕组在d-q 坐标系下的等效自感,r L ——转子绕组在d-q 坐标系下的等效自感；m L ——定、转子间绕组在d-q 坐标系下的等效互感。
二、考虑电网电压波动时的电机转子电流转速为n=1800r/min,考虑电网电压波动，当电压跌落10%时，定子侧电压峰值为：6900.9878.22sm U V =×=；计算转子电流为：192.687smrd mU i A L ω==593.6932srq m sm s P i AL U L ==⋅⋅则转子侧电流峰值最大为：600.88r i A==则转子侧电流有效值最大为：424.95r ab i A −==三、当功率因数cos 0.9ϕ=时，考虑电网电压波动时的电机转子电流转速为n=1800r/min，考虑电网电压波动时定子侧电压峰值为：6900.9878.22sm U V =×=，定子侧无功功率为:s tan(arccos 0.9)1560755.54Q kw kw =⋅=;则转子侧q 轴电流rq i 不变，d 轴电流rd i 为：1432.3332sms rd m m sm sU Q i A L L U L ω=+=⋅⋅则转子侧电流峰值最大为：734.423r i A==综上所述，第三种情况时，电机转子侧电流最大，则电机侧变流器IGBT 额定电流为：12519.391468.83T i A A=×=4.2电网侧最大电流有效值计算当双馈发电机工作在转速2030r/min，即转差率0.353s=−的超同步工况时，发电机转子侧有功功率达到最大值为：0.35315604071 1.353r s P P kW kW s =×=×=−由于电网侧变流器并网功率因数恒为1，所以发电机转子侧有功功率Pr 与网侧变流器的有功功率r P 相等，则考虑电网电网电压波动10%时，变流器电网侧输出交流线路上的最大电流有效值为：则电网侧变流器IGBT 4.3.采用滤波器原因：风力发电系统中采用PWM 变流器驱动异步电机，在实际应用中，双馈变流器位于塔底，双馈发电机安装在塔顶，在变流器和发电机之间采用长线电缆传输时，当PWM 变流器发射脉冲经过长线电缆传至电机时会产生电压反射现象，导致在发电机端产生过电压、高频阻尼振荡，进一步加剧电机绕组的绝缘压力，造成电机在短期内绝缘击穿等事故，分析表明发电机端产生的过电压与变流器输出PWM 脉冲上升时间和电缆长度有关。
PWM 变流器的输出脉冲经过长线电缆传至发电机，由于长线电缆的分布特性，即存在漏电感和耦合电容，会产电压反射现象，在发电机端产生过电压、高频阻尼振荡，进一步加剧发电机绕组的绝缘压力。
这种反射现象与变流器输出脉冲的上升时间以及电缆的长度有关。
一般PWM 脉冲的传输速度约为光速的1／2，当脉冲由变流器传输到发电机的时间超过脉冲上升时间的1／3时，在发电机端发生垒反射，使电压近似加倍，从而使发电机的绝缘迅速5、低电压穿越技术概述低电压穿越技术，关于双馈电机的低电压工作原理，简单地说，是在电网电压跌落及恢复期间，由于定子电压突变而磁链来不及变化，在磁链中产生直流分量和负序分量，该分量在转子中感应出较高电压（高达2000多伏），进而产生一系列的过电流和过电压现象。
