工程中各种阀门型号及字母代表的意思及区别
阀门型号上每个字母的含义
阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连 节 形 式 代 号 连 节 形 式 代 号 内 螺 纹 外 螺 纹 法 兰 焊 接1 2 4 6对 夹 卡 箍 卡 套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸 阀 结 构 形 式 代 号 弹 性 闸 板 0 单 闸 板 1楔 式 双 闸 板 2 单 闸 板 3明 杆平 行 式双 闸 板 4 单 闸 板 5 暗 杆 楔 式刚 性双 闸 板6表 1—5截 止 阀 和 节 流 阀 结 构 形 式 代 号 直 通 式 1 角 式 4 直 流 式5 直 通 式6 平 衡角 式7表 1—6球 阀 结 构 形 式 代 号 直 通 式 1 L 形 4浮 动 T 形三 通 式5 固 定直 通 式7表 1—7蝶 阀 结 构 形 式代 号杠 杆 式 垂 直 板 式 斜 板 式0 1 3表 1—8隔 膜 阀 结 构 形 式代 号 屋 脊 式 1截 止 式 闸 板 式3 7表 1—9旋 塞 阀 结 构 形 式 代 号 直 通 式 3 T 形 三 通 式 4填 料 四 通 式 5 直 通 式 7 油 封T 形 三 通 式8表 1—10止 回 阀 和 底 阀 结 构 形 式 代 号 直 通 式 1 升 降 立 式 2 单 瓣 式 4 多 瓣 式 5旋 启双 瓣 式6表 1—11安 全 阀 结 构 形 式 代 号 带 散 热 片 全 启 式0 12封 闭全 启 式 4 双弹簧微启式 3 微 启 式 7 全 启 式 8带 板 手微 启 式5弹 簧不 封 闭带控制机构全 启 式6 脉 冲 式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。
工程中各种阀门型号及字母代表的意思及区别
阀门型号编制方法2008-07-17 14:22本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。
1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀A球阀Q 减压阀Y蝶阀D 疏水阀S隔膜阀G 柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。
3．传动方式代号用阿拉伯数字表示，表2传动方式代号传动方式代号电磁动0 伞齿轮5电磁-液动1 气动6电-液动2 液动7蜗轮3 气-液动8正齿轮4 电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S 表示，防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
4．连接形式代号用阿拉伯数字代号表示。
表3连接形式代号连接形式代号内螺纹1 对夹7外螺纹2 卡箍8法兰4 卡套9焊接65．结构形式代号用阿拉伯数字表示，表4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板双闸板12平行式单闸板双闸板34暗杆楔式单闸板双闸板56暗杆平行式双闸板8例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z省略）阀体材质表5截止阀和节流阀的结构开式代号直通式1角式4直流式（Y型）5平衡直通6角式7例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa,WCB (铸钢)阀体材质表6球阀结构形式代号浮动直通式1L形三通式4T形5四通式6固定直通式7例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质表7蝶阀结构形式代号杠杆式0垂直板式1斜板式（我公司为三偏心式）3注：垂直板三杆式用Is表示例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa,球墨铸铁阀体材质表8隔膜阀结构形式代号屋肴式1截止式3闸板式7表9旋塞阀结构形式代号填料直通式3T形三通式4四通式5油封直通式7T形三通式8表10止回阀和底阀结构形式代号升降直通式1立式2旋启单瓣式4多瓣式5双瓣式6蝶式7表11安全阀结构形式代号弹簧封闭带散热片全启式0微启式1全启式2带板手全启式4双弹簧微启式3不封闭微启式7全启式8带控制机构微启式5全启式6脉冲式9注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。
阀门型号及含义说明

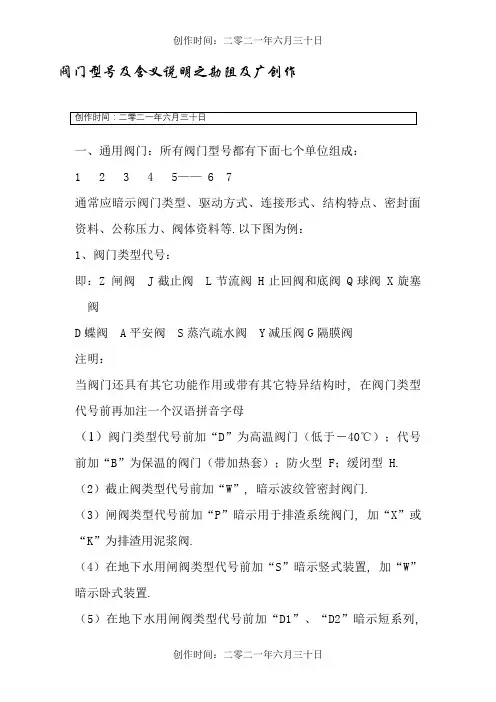

阀门型号及含义说明之勘阻及广创作一、通用阀门：所有阀门型号都有下面七个单位组成：1 2 3 4 5—— 6 7通常应暗示阀门类型、驱动方式、连接形式、结构特点、密封面资料、公称压力、阀体资料等.以下图为例：1、阀门类型代号：即：Z 闸阀 J截止阀 L节流阀 H止回阀和底阀 Q球阀 X旋塞阀D蝶阀 A平安阀 S蒸汽疏水阀 Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时, 在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为高温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型 F；缓闭型 H.（2）截止阀类型代号前加“W”, 暗示波纹管密封阀门.（3）闸阀类型代号前加“P”暗示用于排渣系统阀门, 加“X”或“K”为排渣用泥浆阀.（4）在地下水用闸阀类型代号前加“S”暗示竖式装置, 加“W”暗示卧式装置.（5）在地下水用闸阀类型代号前加“D1”、“D2”暗示短系列,加“Q”暗示球蝶阀, 加“S”暗示用于地下管网蝶阀.2、传动方式代号：即：0电磁动 1电磁液动 2电液动 3蜗轮（蜗杆） 4正齿轮 5锥齿轮 6气动 7液动 8气液动 9电动若为手动则省略注明：对齿轮、手柄、扳手等直接传动或自动阀门（平安阀、减压阀、疏水阀、手轮直接连接阀杆把持结构形式的阀门）本代号省略, 不暗示；对气动或液念头构把持的阀门, 常开式用6K、7K暗示, 常闭式用6B、7B暗示, 气动带手动用6S暗示.防爆电动装置的阀门用9B暗示, 户外耐热式用9R暗示.3、连接方式代号：即：1内螺纹 2外螺纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字暗示, 如下：（一）闸阀结构形式代号：即：0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式 4角式 5直流式（三）止回阀结构形式代号：即：1直通式 2升降立式 3升降角式6旋启单瓣式（四）平安阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式 7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式平安阀, 在结构形式代号前加“G”, 1代表单杆微启, 2代表单杆全启, 3代表双杆微启, 4代表双杆全启.5、密封面材质代号：（用汉语拼音字母暗示）注：当阀座与阀瓣材质分歧时, 用底硬度资料代号暗示（隔膜阀除外）即：H合金钢 Y硬质合金 F氟塑料 T铜合金 P渗硼钢 X 橡胶 N尼龙塑料 B锡基轴承合金（巴氏合金） Q衬铅J衬胶 C、P 陶瓷、渗硼钢 W本体材质( 碳化钨硬质合金 )6、公称压力代号：公称压力数值用阿拉伯数字直接暗示, 并用短线与前五个单位分开.公称压力数值是MPa的10倍, 如：16则代表1.6MPa.①当介质最高温度小于450℃时, 直接标注公称压力.②当介质最高温度年夜于450 ℃时, 需标注工作温度和工作压力.③工作压力用“P”做标识表记标帜, 在“P”右下角附加工作温度数字, 该数值是介质最高温度数值除以10所得的整数. 7、阀体资料代号：阀体资料代号用汉语拼音字母暗示.PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号.即：T铜及铜合金 C碳素钢 P 188系不绣钢 H Cr13系不锈钢 Q球墨铸铁 Z灰铸铁 K可断铸铁 L铝合金示例：（DN暗示口颈）Z41Y16C DN400 闸阀, 手动, 法兰连接, 平行式双闸板, 硬质合金密封面, 公称压力16公斤, 阀体材质为铸钢口径400J11T16K DN40 截止阀, 手动, 内螺纹连接, 直通式, 铜合金密封面, 公称压力16公斤, 阀体材质为可锻铸铁口径40H41W10T DN150 止回阀, 手动, 法兰连接, 全（密封面与阀体都为铜）, 公称压力10公斤, 口径150D941X—16C DN450 软密封蝶阀, 电动, 法兰连接, 直通式, 橡胶密封面, 公称压力为16公斤, 阀体材质为铸钢, 口径450二、双偏心半球阀类型暗示方法：阀门型号都有下面七个单位组成：1 2 3 4 5 6 71、BQ双偏心半球阀2、传动方式代号：3蜗轮 5伞齿轮 6气动 9电动3、连接方式代号：4法兰式 6焊接式4、结构形式代号1直通式 5直流式 7管线直通式（通径）5、密封面材质代号W不锈钢适应介质水、蒸汽、污水、纸浆.M合金适应介质溶液及浆液.67暗示内容同上.6、示例BQ341M2—16C DN200 双偏心半球阀蜗轮传动, 法兰连接, 直通式, 耐磨合金密封面, 公称压力16公斤, 阀体材质铸钢, 口径200三、料浆阀：1、SJS :Y型料浆阀(50kg以下可缩写为JS)2、口径DN200（包括DN200）及以下一般为手动.（例如：SJS45Y16C DN150；SJS45Y16C DN200）；口径200以上的为齿轮传动（例如：SJS545Y16C DN250）.角式放料阀、放料阀、管接放料阀及特种长筒放料阀与以上要求相同.3、碳钢C 不锈钢P .4、类型暗示方法：有下面七个单位组成：1 2 3 4 5 6 7类型代号：FS角阀 FSb平板式放料角阀 FB:阀杆向下加长角阀TY：阀杆向上加长角阀234567暗示内容同上.5、示例SJS545Y—16C DN300 Y型料浆阀蜗轮传动, 法兰连接, 直流式, 硬质合金密封面, 公称压力16公斤, 阀体材质碳钢, 口径300FSb44Y—16C DN100 平板式放料角阀, 手动, 法兰连接, 角式, 硬质合金密封面, 公称压力16公斤, 阀体材质铸钢, 口径100FSb544Y—16C DN350 平板式放料角阀, 齿轮传动, 法兰连接, 角式, 硬质合金密封面, 公称压力16公斤, 阀体材质铸钢, 口径350。
阀门标识大全及表示方法
阀门标识大全及表示方法阀门标识识别是指通过阀门型号组合排列形式来标识和识别阀门的各种参数。
阀门型号包括口径、阀门类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。
其中，类型代号用汉语拼音字母表示，如闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀等。
各类阀门型号含义如下：闸阀(Z)：0表示电磁动，1表示内螺纹，2表示外螺纹，或衬里（见下表：阀门结构形式）。
截止阀(J)：1表示电磁或液动。
节流阀(L)：2表示电一液动，3表示法兰（用于双弹簧安全阀）。
球阀(Q)：3表示蜗轮阀，4表示法兰。
蝶阀(D)：4表示正齿轮转动，5表示伞齿轮转动，6表示焊接，7表示对夹，8表示卡箍，9表示卡套阀。
隔膜阀(G)：5表示法兰（用于杠杆式、安全门、单弹簧安全门）。
安全阀(A)：6表示气动，7表示液动，8表示气一液动，9表示电动。
减压阀(Y)：XXX表示。
疏水阀(S)：XXX表示。
阀门型号中的各个参数都有其特定的代号，如汉语拼音、数字、字母等，用于表示口径、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。
例如，阀门型号中的汉语拼音字母代号表示阀门类型，数字表示公称压力，字母表示传动方式等。
阀门型号中的阀座密封面或衬里材料也有其特定的代号，如T表示铜合金，H表示合金钢，B表示锡基轴，Y表示硬质合金，X表示橡胶，XXX表示硬橡胶，SA表示聚四氟乙烯，SB表示聚三氟乙烯，SC表示聚氟乙烯，SD表示酚醛塑料，SN表示尼龙，F表示氟塑料，P表示皮革（渗硼钢），S表示塑料，D表示渗氮钢，XXX表示衬胶，TC表示搪磁，CS表示衬塑料，CQ表示衬铅，W表示密封圈由阀体加工。
阀门型号中的公称压力数值用kg/m2表示，阀体材料代号用汉语拼音字母和数字表示，如Z表示灰铸件，X表示可锻铸铁，Q表示球墨铸铁，T表示铜合金，B表示铅合金，II表示铬钼合金钢，L表示铬合金，P表示铬镍钛钢，V（II）表示铬钼钒合金钢，R表示铬镍钼钛钢，C表示碳钢（一般不表示），G表示硅铁。
阀门型号上每个字母的含义
阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连 节 形 式 代 号 连 节 形 式 代 号 内 螺 纹 外 螺 纹 法 兰 焊 接1 2 4 6对 夹 卡 箍 卡 套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸 阀 结 构 形 式 代 号 弹 性 闸 板 0 单 闸 板 1楔 式 双 闸 板 2 单 闸 板 3明 杆平 行 式双 闸 板 4 单 闸 板 5 暗 杆 楔 式刚 性双 闸 板6表 1—5截 止 阀 和 节 流 阀 结 构 形 式 代 号 直 通 式 1 角 式 4 直 流 式5 直 通 式6 平 衡角 式7表 1—6球 阀 结 构 形 式 代 号 直 通 式 1 L 形 4浮 动 T 形三 通 式5 固 定直 通 式7表 1—7蝶 阀 结 构 形 式代 号杠 杆 式 垂 直 板 式 斜 板 式0 1 3表 1—8隔 膜 阀 结 构 形 式代 号 屋 脊 式 1截 止 式 闸 板 式3 7表 1—9旋 塞 阀 结 构 形 式 代 号 直 通 式 3 T 形 三 通 式 4填 料 四 通 式 5 直 通 式 7 油 封T 形 三 通 式8表 1—10止 回 阀 和 底 阀 结 构 形 式 代 号 直 通 式 1 升 降 立 式 2 单 瓣 式 4 多 瓣 式 5旋 启双 瓣 式6表 1—11安 全 阀 结 构 形 式 代 号 带 散 热 片 全 启 式0 12封 闭全 启 式 4 双弹簧微启式 3 微 启 式 7 全 启 式 8带 板 手微 启 式5弹 簧不 封 闭带控制机构全 启 式6 脉 冲 式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。
阀门型号及含义说明

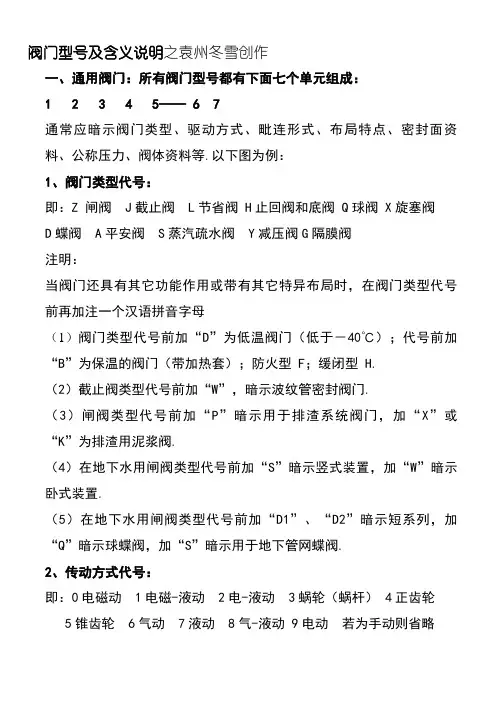

阀门型号及含义说明之袁州冬雪创作一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5—— 6 7通常应暗示阀门类型、驱动方式、毗连形式、布局特点、密封面资料、公称压力、阀体资料等.以下图为例：1、阀门类型代号：即：Z 闸阀 J截止阀 L节省阀 H止回阀和底阀 Q球阀 X旋塞阀D蝶阀 A平安阀 S蒸汽疏水阀 Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异布局时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型 F；缓闭型 H.（2）截止阀类型代号前加“W”，暗示波纹管密封阀门.（3）闸阀类型代号前加“P”暗示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀.（4）在地下水用闸阀类型代号前加“S”暗示竖式装置，加“W”暗示卧式装置.（5）在地下水用闸阀类型代号前加“D1”、“D2”暗示短系列，加“Q”暗示球蝶阀，加“S”暗示用于地下管网蝶阀.2、传动方式代号：即：0电磁动 1电磁-液动 2电-液动 3蜗轮（蜗杆） 4正齿轮 5锥齿轮 6气动 7液动 8气-液动 9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（平安阀、减压阀、疏水阀、手轮直接毗连阀杆操纵布局形式的阀门）本代号省略，不暗示；对于气动或液动机构操纵的阀门，常开式用6K、7K暗示，常闭式用6B、7B暗示，气动带手动用6S暗示.防爆电动装置的阀门用9B暗示，户外耐热式用9R暗示.3、毗连方式代号：即：1内罗纹 2外罗纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、布局形式代号阀门布局形式用1位阿拉伯数字暗示，如下：（一）闸阀布局形式代号：即：0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板（二）截止阀、截流阀布局形式代号：即：1直通式 4角式 5直流式（三）止回阀布局形式代号：即：1直通式 2升降立式 3升降角式6旋启单瓣式（四）平安阀布局形式代号：（五）调节阀布局形式代号：（六）球阀布局形式代号：即：1浮球直通式 7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀布局形式代号：注明：布局形式如为杠杆式平安阀，在布局形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母暗示）注：当阀座与阀瓣材质分歧时，用底硬度资料代号暗示（隔膜阀除外）即：H合金钢 Y硬质合金 F氟塑料 T铜合金 P渗硼钢 X橡胶N尼龙塑料 B锡基轴承合金（巴氏合金） Q衬铅 J衬胶C、P 陶瓷、渗硼钢 W本体材质( 碳化钨硬质合金 )6、公称压力代号：公称压力数值用阿拉伯数字直接暗示，并用短线与前五个单元分开.公称压力数值是MPa的10倍，.①当介质最高温度小于450℃时，直接标注公称压力.②当介质最高温度大于450 ℃时，需标注工作温度和工作压力.③工作压力用“P”做标记，在“P”右下角附加工作温度数字，该数值是介质最高温度数值除以10所得的整数.7、阀体资料代号：阀体资料代号用汉语拼音字母暗示.PN≤≥2.5MPa的碳素钢阀体省略本代号.即：T铜及铜合金 C碳素钢 P 18-8系不绣钢 H Cr13系不锈钢Q球墨铸铁 Z灰铸铁 K可断铸铁 L铝合金示例：（DN暗示口颈）Z41Y-16C DN400 闸阀，手动，法兰毗连，平行式双闸板，硬质合金密封面，公称压力16公斤，阀体材质为铸钢口径400 J11T-16K DN40 截止阀，手动，内罗纹毗连，直通式，铜合金密封面，公称压力16公斤，阀体材质为可锻铸铁口径40 H41W-10T DN150 止回阀，手动，法兰毗连，全（密封面与阀体都为铜），公称压力10公斤，口径150D941X—16C DN450 软密封蝶阀，电动，法兰毗连，直通式，橡胶密封面，公称压力为16公斤，阀体材质为铸钢，口径450二、双偏心半球阀类型暗示方法：阀门型号都有下面七个单元组成：1 2 3 4 5 --- 6 71、BQ双偏心半球阀2、传动方式代号：3蜗轮 5伞齿轮 6气动 9电动3、毗连方式代号：4法兰式 6焊接式4、布局形式代号1直通式 5直流式 7管线直通式（通径）5、密封面材质代号W不锈钢适应介质水、蒸汽、污水、纸浆.M合金适应介质溶液及浆液.67暗示内容同上.6、示例BQ341M2—16C DN200 双偏心半球阀蜗轮传动，法兰毗连，直通式，耐磨合金密封面，公称压力16公斤，阀体材质铸钢，口径200三、料浆阀：1、SJS :Y型料浆阀(50kg以下可缩写为JS)2、口径DN200（包含DN200）及以下一般为手动.（例如：SJS45Y-16C DN150；SJS45Y-16C DN200）；口径200以上的为齿轮传动（例如：SJS545Y-16C DN250）.角式放料阀、放料阀、管接放料阀及特种长筒放料阀与以上要求相同.3、碳钢C 不锈钢P .4、类型暗示方法：有下面七个单元组成：1 2 3 4 5 --- 6 7类型代号：FS角阀 FSb平板式放料角阀 FB:阀杆向下加长角阀TY：阀杆向上加长角阀234567暗示内容同上.5、示例SJS545Y—16C DN300 Y型料浆阀蜗轮传动，法兰毗连，直流式，硬质合金密封面，公称压力16公斤，阀体材质碳钢，口径300 FSb44Y—16C DN100 平板式放料角阀，手动，法兰毗连，角式，硬质合金密封面，公称压力16公斤，阀体材质铸钢，口径100 FSb544Y—16C DN350 平板式放料角阀，齿轮传动，法兰毗连，角式，硬质合金密封面，公称压力16公斤，阀体材质铸钢，口径350。
阀门型号的表示方法
J代表截止阀，2代表外螺纹，1代表直通式，W表示阀体直接加工的阀座密封面-160代表工程压力是16Mpa，P代表阀门材阀门型号编制方法:JB308－75 《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。
它包括阀门的型号编制和阀门的命名。
1、阀门的型号编制阀门的型号由7 各单元组成，其含义如下所示。
1）1）类型代号：类型代号用汉语拼音字母表示，如表1-39 所示。
2）传动方式代号：按表1-40 的规定，用阿拉伯数字表示。
3）连接形式代号：按表1-41 的规定，用阿拉伯数字表示。
4）结构形式代号：阀门的结构形式代号用阿拉伯数字表示。
闸阀按表1-42 的规定；截止阀、柱塞阀和节流阀按表1-43 的规定；球阀按表1-44 的规定；蝶阀按表1-45 的规定；隔膜阀按表1-46 的规定；旋塞阀按表1-47 的规定；止回阀按表1-48 的规定；安全阀按表1-49 的规定；减压阀按表1-50 的规定；蒸汽疏水阀按表1-51 的规定；排污阀按表1-52 的规定。
5）阀座密封面或衬里材料代号：阀座密封面或衬里材料代号用汉语拼音字母表示，按表1-53 的规定。
6）公称压力代号：用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10 倍。
用于电站工业的阀门，当介质最高温度超过530℃时，其数值是以兆帕（MPa）为单位的工作压力值的10 倍。
7）阀体材料代号：用汉语拼音字母表示，按表1-54 的规定，PN≤1.6MPa 的铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
表1-39 阀门的类型代号表1-40 阀门的传动方式代号阀门类型代号阀门类型代号安全阀A 球阀Q料是不锈钢材质。
蝶阀D 疏水阀S隔膜阀G 柱塞阀R上回阀和底阀 H 旋塞阀X截止阀J 减压阀Y节流阀L 闸阀Z排污阀P注：低温(低于-40℃)、保温(带加热套)和带波纹管的阀门、抗硫的阀门，在类型代号前面分别加汉语拼音字母D、B、W和K。
阀门型号上每个字母的含义
阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连 节 形 式 代 号 连 节 形 式 代 号 内 螺 纹 外 螺 纹 法 兰 焊 接1 2 4 6对 夹 卡 箍 卡 套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸 阀 结 构 形 式 代 号 弹 性 闸 板 0 单 闸 板 1楔 式 双 闸 板 2 单 闸 板 3明 杆平 行 式双 闸 板 4 单 闸 板 5 暗 杆 楔 式刚 性双 闸 板6表 1—5截 止 阀 和 节 流 阀 结 构 形 式 代 号 直 通 式 1 角 式 4 直 流 式5 直 通 式6 平 衡角 式7表 1—6球 阀 结 构 形 式 代 号 直 通 式 1 L 形 4浮 动 T 形三 通 式5 固 定直 通 式7表 1—7蝶 阀 结 构 形 式代 号杠 杆 式 垂 直 板 式 斜 板 式0 1 3表 1—8隔 膜 阀 结 构 形 式代 号 屋 脊 式 1截 止 式 闸 板 式3 7表 1—9旋 塞 阀 结 构 形 式 代 号 直 通 式 3 T 形 三 通 式 4填 料 四 通 式 5 直 通 式 7 油 封T 形 三 通 式8表 1—10止 回 阀 和 底 阀 结 构 形 式 代 号 直 通 式 1 升 降 立 式 2 单 瓣 式 4 多 瓣 式 5旋 启双 瓣 式6表 1—11安 全 阀 结 构 形 式 代 号 带 散 热 片 全 启 式0 12封 闭全 启 式 4 双弹簧微启式 3 微 启 式 7 全 启 式 8带 板 手微 启 式5弹 簧不 封 闭带控制机构全 启 式6 脉 冲 式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。
阀门型号及含义说明
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
阀门型号及各种不同型号具体代表什么意思
阀门型号通常表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
1、阀门类型代号
当阀门还具有其它功能作用或带有其他特异结构时，在阀门类型代号前加注一个汉语拼音字母，按下表的规定。
2、传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
3、连接形式
4、结构形式
阀门的结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号：
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五、密封副材料
六、公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。
七、阀体材料
PL50-1.6RF （其中PL是指板式平焊钢制管法兰50是指公称通径DN50 1.6是指公称压力PN1.6 RF是指法兰密封面型式是突面）。
阀门型号及含义说明
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 23 4 5——67通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即： ZD 闸阀蝶阀J 截止阀A 安全阀L 节流阀H 止回阀和底阀S 蒸汽疏水阀Y 减压阀Q 球阀G 隔膜阀X 旋塞阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“ D”为低温阀门（低于－ 40℃）；代号前加“B ”为保温的阀门（带加热套）；防火型 F；缓闭型 H。
（2）截止阀类型代号前加“ W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“ P”表示用于排渣系统阀门，加“ X ”或“ K ”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“ S”表示竖式安装，加“ W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“ D1”、“ D2”表示短系列，加“ Q”表示球蝶阀，加“ S”表示用于地下管网蝶阀。
2、传动方式代号：即： 0电磁动 1 电磁 -液动 2 电-液动 3 蜗轮（蜗杆） 4 正齿轮5 锥齿轮6 气动7 液动8 气-液动9 电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用 6K 、7K 表示，常闭式用6B、7B 表示，气动带手动用6S 表示。
防爆电动装置的阀门用9B 表示，户外耐热式用9R 表示。
3、连接方式代号：即：1内螺纹 2 外螺纹4法兰式 6 焊接式7 对夹式8卡箍9 卡套4、结构形式代号阀门结构形式用 1 位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板 1 楔式单闸板 2 楔式双闸板3 平行式单闸板4 平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号123456789升降式阀瓣旋启式阀瓣升降式阀瓣节流蝶结构直通立式角式单瓣多瓣双瓣直流型式再循式流道结构结构结构结构结构式环式即： 1 直通式 2 升降立式 3 升降角式 6 旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即： 1 浮球直通式7 固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“ G”， 1 代表单杆微启， 2 代表单杆全启， 3 代表双杆微启， 4 代表双杆全启 .5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H 合金钢Y 硬质合金 F 氟塑料T 铜合金P N 尼龙塑料 B 锡基轴承合金（巴氏合金）Q C、 P 陶瓷、渗硼钢W 本体材质 ( 碳化钨硬质合金渗硼钢X 橡胶衬铅J 衬胶)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
阀门型号及各种不同型号具体代表什么意思
阀门型号通常表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
1、阀门类型代号
当阀门还具有其它功能作用或带有其他特异结构时，在阀门类型代号前加注一个汉语拼音字母，按下表的规定。
2、传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
3、连接形式
4、结构形式
阀门的结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号：
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五、密封副材料
六、公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。
七、阀体材料
PL50-1.6RF （其中PL是指板式平焊钢制管法兰50是指公称通径DN50 1.6是指公称压力PN1.6 RF是指法兰密封面型式是突面）。
各类阀门型号含义[1]
![各类阀门型号含义[1]](https://img.taocdn.com/s3/m/b95c1e11ec630b1c59eef8c75fbfc77da26997a2.png)
各类阀门型号含义[1]各类阀门型号含义各类阀门结构形式阀门的其它参数电动阀: “B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。
“G”表示联合设计的截止、节流阀门型号:阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀;“W”低压表示卧式安装。
“HD”表示止回蝶阀;“GD”表示高真空截止阀。
“D”表示低温阀。
材质:1)C4 C6表示耐浓硝酸的新钢种。
2)TI表示耐剧腐蚀的工业钝钛。
3)N表示铝铌铜氮钢。
4)RL表示超低碳的不锈钢。
阀门型号编制组合排列形式类型代号用汉语拼音字母表示如下表各类阀门型号含义各类阀门结构形式电动阀: 阀门型号:其它“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。
“G”表示联合设计的截止、节流阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀;“W”低压表示卧式安装。
“HD”表示止回蝶阀;“GD”表示高真空截止阀。
“D”表示低温阀。
材质:1 )C4 C6表示耐浓硝酸的新钢种。
2)TI表示耐剧腐蚀的工业钝钛。
3)N表示铝铌铜氮钢。
4)RL表示超低碳的不锈钢。
水力控制阀二、电缆型号编制方法电力电缆型号含义线芯数×线芯截面(毫米2)+中性线芯(用“1”表示)×中性线芯截面(毫米2)油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下:注:a.数字涵义详见以下附表。
b.铜芯代表字母T一般省略不写。
例如: 铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。
每一数字表示所采用的主要材料和意义见下表。
阀门的代号识别及阀门型号的意义
阀门的代号识别及阀门型号的意义管道系统中的阀门按其结构特点可分为闸阀（代号为Z）、截止阀（代号为J）、蝶阀（D）、节流阀（L）、止回阀（H）、减压阀（Y）、疏水阀（S）、安全阀（A）、隔膜阀（G）、旋塞阀(X)、球阀（Q）等。
按压力可分为低压阀（p n<1.6MPa）、中压阀（p n=2.5、4.0、6.4MPa）、高压阀（10MPa< p n<100MPa）、超高压阀（p n>100MPa）。
根据机标JB-308-74规定，国产的阀门都有一个特定的型号。
阀门的型号由7个单元组成，分别依次代表阀门的类别、驱动方式、连接型式、结构形式、密封圈衬里材料、公称压力和阀体材料。
一般阀门的识别方法是：1）阀门的类别、驱动方式和连接型式可按阀门的外形加以识别。
2）阀门的公称直径、公称压力或工作压力、工作温度以及介质流动方向，可从阀体上的制造厂标牌确定。
1.1 阀门型号的意义见表138-142表1阀门的类别代号类型代号类型代号类型代号闸阀Z 蝶阀D止回阀H截止阀J 隔膜阀G 底阀节流阀L 旋塞阀X 减压Y类型代号类型代号类型代号阀球阀Q安全阀A疏水阀S 表2阀门驱动方式代号驱动方式代号驱动方式代号驱动方式代号电磁动0 正齿轮 4 气-液动8电磁-液动1 伞齿轮 5 电动9电-液动2 气动 6蜗轮 3 液动7表3阀门连接型式代号：连接型式代号连接型式代号连接型式代号内螺纹 1 焊接 6 卡套9 外螺纹 2 对夹7连接型式代号连接型式代号连接型式代号法兰 4 卡箍8表4阀门结构型式代号类型代号1 2 3 4 5 6 7 8 9闸阀明杆楔式单闸阀明杆楔式双闸阀明杆平行式单闸阀明杆平行式双闸阀暗杆楔式单闸阀暗杆楔式双闸阀暗杆平行式单闸阀暗杆平行式双闸阀截止阀直通式（铸造）直角式（铸造）直通式（锻造）直角式（锻造）直流式隔膜式节流式旋塞阀直通式调节式直通填料式三通填料式保温式三通保温式润滑式止回阀直通升降式立式升降式直通升降式单板璇启式多瓣璇启式类型代号1 2 3 4 5 6 7 8 9疏水阀浮球式浮筒式钟形浮子式脉冲式热动力式减压阀外弹簧薄膜式内弹簧薄膜式膜片活塞式波纹管式杠杆弹簧式气动薄膜式表5阀座密封或衬里材料代号材料代号材料代号材料代号钢合金T 蒙乃尔合金M衬胶CJ橡胶X 硬橡胶J 石墨石棉S耐酸钢H 皮革P 衬铅CQ不锈钢无密封圈W 衬塑料CS渗氮钢D 聚四氟乙烯SA搪瓷TC巴士合金B聚三氟乙烯SB尼龙NS材料代号材料代号材料代号硬质合金Y聚氯乙烯SC酚醛塑料SDa)阀门公称压力系列在阀门的型号中，公称压力代号直接用公称压力的数值（压力单位为kg/cm2或0.1MPa）表示，并用短线与阀座密封（或衬里材料）代号隔开。
阀门型号及含义说明
阀门型号及含义说明、通用阀门：所有阀门型号都有下面七个单元组成:1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材1、阀门类型代号:即：Z闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀丫减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“ D”为低温阀门（低于一40C）;代号前加“B” 为保温的阀门（带加热套）；防火型F;缓闭型H。
（2）截止阀类型代号前加“ W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“ P”表示用于排渣系统阀门，加“ X”或“ K” 为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“ S”表示竖式安装，加“ W ”表示卧式安装。
（5）在地下水用闸阀类型代号前加“ D1 ”、“D2”表示短系列，加“ Q” 表示球蝶阀，加“ S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号:即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下:（一）闸阀结构形式代号:即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号:即：1直通式4角式5直流式（三）止回阀结构形式代号：即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号:（五）调节阀结构形式代号:（六）球阀结构形式代号:即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号:注明:结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢丫硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P陶瓷、渗硼钢W本体材质（碳化钨硬质合金）6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
阀门代号标准
阀门代号标准
本标准规定了阀门的分类、驱动方式、连接形式、材质、用途、工作温度、压力等级等方面的代号，以便于阀门生产、使用和维护。
一、阀门类型
阀门类型代号由字母和数字组成，具体如下：
1. 字母：表示阀门类型，如球阀用“Q”，闸阀用“Z”，截止阀用“J”等。
2. 数字：表示阀门驱动方式，如电动用“0”，气动用“2”，液动用“3”，电液动用“4”，手动用“5”，伞齿轮传动用“6”等。
二、阀门驱动方式
阀门驱动方式代号由字母和数字组成，具体如下：
1. 字母：表示阀门驱动方式，如电动用“D”，气动用“Q”，液动用“Y”，电液动用“D3”等。
2. 数字：表示阀门连接形式，如内螺纹连接用“1”，外螺纹连接用“2”，法兰连接用“4”，承插焊连接用“6”，对夹连接用“7”等。
三、阀门连接形式
阀门连接形式代号由字母和数字组成，具体如下：
1. 字母：表示阀门连接形式，如内螺纹连接用“G”，外螺纹连接用“W”，法兰连接用“F”，承插焊连接用“C”，对夹连接用“D”等。
2. 数字：表示阀门特殊属性，如单向密封用“1”，双向密封用“2”，排渣用“3”等。
四、阀门材质
阀门材质代号由字母和数字组成，具体如下：
1. 字母：表示阀门主要材质，如铸钢用“G”，不锈钢用“S”，铸铁用“T”，铜用“T1”，塑料用“S1”等。
2. 数字：表示阀门辅助材质，如橡胶密封用“01”，聚四氟乙烯密封用“02”等。
五、阀门用途
阀门用途代号由字母和数字组成，具体如下：
1. 字母：表示阀门用途类别，如切断用“L”，调节用“Y”，分流用“F”，止回用“H”，安全阀用“A”等。
阀门型号及含义说明(2021年整理)
阀门型号及含义说明（2021年整理）
阀门是一种用来控制流体（液体、气体、蒸汽等）流动的装置，广泛应用于工业生产、建筑、市政供水、石油、化工、冶金、电力等领域。
不同型号的阀门有不同的结构和功能，下面是一些常见的阀门型号及其含义说明（2021年整理）：
1. 球阀（Ball Valve）：球阀通过旋转球体来控制流体的开关，可以实现快速关断和启动。
2. 蝶阀（Butterfly Valve）：蝶阀的厚度小、结构简单，通过
转动盘状的蝶板来控制流体的开关。
3. 闸阀（Gate Valve）：闸阀通过升降阀杆和滑动门板的相对
运动来控制流体的开关。
4. 截止阀（Globe Valve）：截止阀通过上下移动的阀芯来控
制流体的开关和调节。
5. 止回阀（Check Valve）：止回阀通过阀瓣的反向压力来防
止流体倒流。
6. 调节阀（Control Valve）：调节阀可以根据需要调节流体的
流量、压力和温度等参数。
7. 安全阀（Safety Valve）：安全阀通常用于保护设备或管道
系统，在压力超过设定值时自动打开以减压。
8. 气动阀（Pneumatic Valve）：气动阀通过气动执行器来控制阀门的开关，广泛用于自动化控制系统中。
9. 电动阀（Electric Valve）：电动阀通过电动执行器来控制阀门的开关，适用于需要远程控制和反馈的场合。
10. 水力控制阀（Hydraulic Control Valve）：水力控制阀根据管路中的水压变化来控制其开关状态。
阀门型号及含义说明
阀门型号及含义说明之欧侯瑞魂创作一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5—— 6 7通常应暗示阀门类型、驱动方式、连接形式、结构特点、密封面资料、公称压力、阀体资料等。
以下图为例：1、阀门类型代号：即：Z 闸阀 J截止阀 L节流阀 H止回阀和底阀 Q球阀 X旋塞阀D蝶阀 A平安阀 S蒸汽疏水阀 Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型 F；缓闭型 H。
（2）截止阀类型代号前加“W”，暗示波纹管密封阀门。
（3）闸阀类型代号前加“P”暗示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”暗示竖式装置，加“W”暗示卧式装置。
（5）在地下水用闸阀类型代号前加“D1”、“D2”暗示短系列，加“Q”暗示球蝶阀，加“S”暗示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动 1电磁-液动 2电-液动 3蜗轮（蜗杆） 4正齿轮5锥齿轮 6气动 7液动 8气-液动 9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（平安阀、减压阀、疏水阀、手轮直接连接阀杆操纵结构形式的阀门）本代号省略，不暗示；对于气动或液动机构操纵的阀门，常开式用6K、7K暗示，常闭式用6B、7B暗示，气动带手动用6S暗示。
防爆电动装置的阀门用9B暗示，户外耐热式用9R暗示。
3、连接方式代号：即：1内螺纹 2外螺纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字暗示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式 4角式 5直流式（三）止回阀结构形式代号：即：1直通式 2升降立式 3升降角式6旋启单瓣式（四）平安阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式 7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式平安阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母暗示）注：当阀座与阀瓣材质分歧时，用底硬度资料代号暗示（隔膜阀除外）即：H合金钢 Y硬质合金 F氟塑料 T铜合金 P渗硼钢 X橡胶 N尼龙塑料 B锡基轴承合金（巴氏合金） Q衬铅 J衬胶 C、P 陶瓷、渗硼钢 W本体材质( 碳化钨硬质合金 )6、公称压力代号：公称压力数值用阿拉伯数字直接暗示，并用短线与前五个单元分开。
阀门型号及含义说明
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门型号编制方法2008-07-17 14:22本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。
1．阀门的型号编制方法如下：
2．类型代号用汉语拼音字母表示，表1
类型代号类型代号
闸阀Z 旋塞阀X
截止阀J 止回阀和底阀H
节流阀L 安全阀A
球阀Q 减压阀Y
蝶阀D 疏水阀S
隔膜阀G 柱塞阀U
注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加
“D”“B”和“W”汉语拼音字母。
3．传动方式代号用阿拉伯数字表示，表2
传动方式代号传动方式代号
电磁动0 伞齿轮5
电磁-液动1 气动6
电-液动2 液动7
蜗轮3 气-液动8
正齿轮4 电动9
注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S 表
示，防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
4．连接形式代号用阿拉伯数字代号表示。
表3
连接形式代号连接形式代号
内螺纹1 对夹7
外螺纹2 卡箍8
法兰4 卡套9
焊接6
5．结构形式代号用阿拉伯数字表示，表4
闸阀结构形式代号
明杆楔式弹性闸板0
刚
性单闸板
双闸板1
2
平行式单闸板
双闸板3
4
暗杆楔式单闸板
双闸板5
6
暗杆平行式双闸板8
例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z省略）阀体材质表5
截止阀和节流阀的结构开式代号
直通式1
角式4
直流式（Y型）5
平衡直通6
角式7
例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa,WCB (铸钢)阀体材质表6
球阀结构形式代号
浮动直通式1
L形三通式4
T形5
四通式6
固定直通式7
例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力
4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质表7
蝶阀结构形式代号
杠杆式0
垂直板式1
斜板式（我公司为三偏心式）3
注：垂直板三杆式用Is表示
例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa,球墨铸铁阀体材质
表8
隔膜阀结构形式代号
屋肴式1
截止式3
闸板式7
表9
旋塞阀结构形式代号
填料直通式3
T形三通式4
四通式5
油封直通式7
T形三通式8
表10
止回阀和底阀结构形式代号
升降直通式1
立式2
旋启单瓣式4
多瓣式5
双瓣式6
蝶式7
表11
安全阀结构形式代号
弹簧封闭带散热片全启式0
微启式1
全启式2
带板手全启式4
双弹簧微启式3
不封闭微启式7
全启式8
带控制机构微启式5
全启式6
脉冲式9
注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。
（2）脉冲式付阀用9a表示。
表12
减压阀结构形式代号
薄膜式1
弹簧薄膜式2
活塞式3
波纹管式4
杠杆式5
表13
疏水阀结构形式代号
浮球式1
钟形浮予式5
双金属式7
脉冲式8
热动力式9
6．阀座密封面或衬里材料代号用汉语拼音字母表示表14
阀座密封面或衬里材料代号阀座密封面或衬里材料代号
铜合金T 渗氮钢D
橡胶X 硬质合金Y
尼龙塑料N 衬胶J
氟塑料F 衬铅Q
锡基轴承合金（巴氏合金）B 塘瓷C
合金钢H 渗硼钢P
注：由阀体直接加工的阀座密封面材料代号用“W”表示，当阀座和阀瓣（闸板）密封面材料同时，用低硬度材料代号表示（隔膜阀除外）。
7．公称压力数值
按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。
用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。
8．阀体材料代号用汉语拼音字母表示表15
阀体材料代号阀体材料代号
灰铸铁Z Cr5Mo I
可锻铸铁K 1Cr18Ni9Ti P
球墨铸铁Q Cr18Ni12Mo2Ti R
铜及铜合金T 12CrMoV V
WCB C
注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
J41H 是法兰连接的直通式,阀座密封面是合成钢的截止阀! J41T是法兰连接的直通式,阀座密封面是铜合金的截止阀!。
