常用形位公差标准、符号、公差查询
常用形位公差符号及表示方法_-
注意
圆柱度和圆度的区别：圆柱度是相对于整个圆柱 面而言的，圆度是相对于圆柱面截面的单个圆而 言的，圆柱度包括圆度，控制好了圆柱度也就能 保证圆度，但反过来不行。 圆柱度和圆度的作用：柴油机的结构中有多处规 定了圆柱度和圆度，如发动机的活塞环，控制好 活塞环的圆度可保证其密封性，而活塞的圆柱度 则对于其在缸套中上下运动的顺畅性至关重要。
5.同轴度（同心度）
同轴度，指工件要求的轴线偏离基准线所在直线的程度，即理论上 应在同一直线上的两根轴线，他们发生了偏离，规定该偏离的最大值 为t/2。
标注释义：图中有同轴度要求的大圆的轴线必须位于以公共基准轴线 A-B为轴线，以公差值t（t=0.08）为直径的圆柱内，其公差带范围如 右图。
4.位置度
位置度，用于形容测量点或线与其理论所在位置的偏差，公差带即为
该偏差的大小
标注释义：左图中表示位置度的箭头所指点必须位于以公差值0.3为 直径的圆内（φt=φ0.3），该圆的圆心位于相对基准A和B（基准直 线）所确定的点的理想位置上，即距A面68，距B面100，公差带范 围如右图。
2. 平面度
平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想 平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因 为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平 行平面内，如下图区域。
3. 圆度：
圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在
形位公差符号 及标注含义
形位公差
零件加工时，不仅会产生尺寸误差，还会产 生形状和位置误差。零件表面的实际形状对 其理想形状所允许的变动量，称为形状误差 。零件表面的实际位置对其理想位置所允许 的变动量，称为位置误差。形状和位置公差 简称形位公差。 1．形位公差代号 形位公差代号和基准代号如图所示。若无法 用代号标注时，允许在技术要求中用文字说 明。

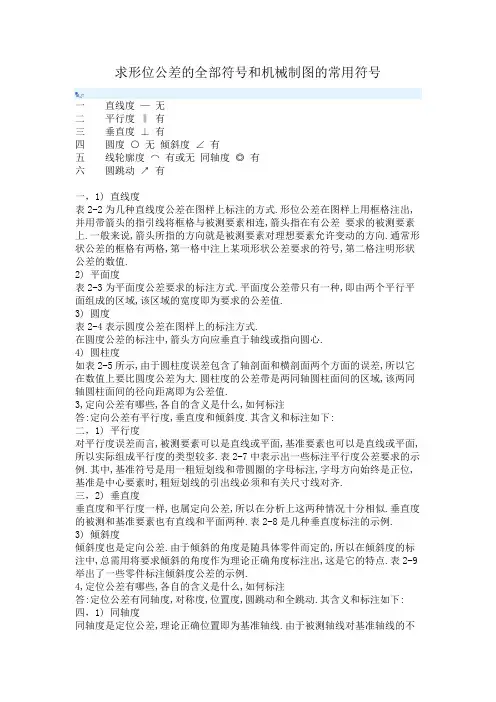

形位公差的全部符号和机械制图的常用符号
求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥ 有四圆度○ 无倾斜度∠ 有⌒ 有或无同轴度◎ 有0.02⊥0.05 B/ / 0.05 B⊥0.1 A B// 0.03六圆跳动↗ 有一，1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二，1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三，2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例.3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四，1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例. 3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例.4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例. 5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五，5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。
形位公差的全部符号和机械制图的常用符号
求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥ 有四圆度○ 无倾斜度∠ 有五线轮廓度⌒ 有或无同轴度◎ 有六圆跳动↗ 有一，1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二，1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三，2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例. 3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四，1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例. 3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例.4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例. 5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五，5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样. (2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。
形位公差的符号和图示大全
形位公差的符号和图示大全形位公差加工后的零件不仅有尺寸公差,构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异,这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tol ｅｒance of form and ｐoｓitiｏｎ).形位公差术语根据GB/T1182—２0０8 已改为新术语几何公差。
包括形状公差和位置公差。
任何零件都是由点、线、面构成的,这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上.20世纪５０年代前后,工业化国家就有形位公差标准。
国际标准化组织（I ＳO)于1９69年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于19８０年颁布形状和位置公差标准,其中包括检测规定。
形状公差和位置公差简称为形位公差。
下列图表有利于金粉更直观的了解其概念。
测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如：加工一根圆柱时,轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。
如：阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等,数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析,可以大大提高机械测量效率。
测量仪器：偏摆仪、百分表(或其他指示表)、数据采集仪测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析,各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
形位公差符号及表示方法
标注释义：当被测圆柱表面绕基准线A-B(公共基准轴线)旋转一周时， 圆柱表面任一截面圆的径向跳动量均不得大于t（t=0.1）。
h
17
⑵.端面圆跳动
标注释义：被测端面绕基准D（图 中零件的轴线）旋转一周时，端面 的任一点的轴向跳动量均不得大于 0.1，如下图所示，端面的移动范 围必须在相距为t（t=0.1） 的两面 之间。
h
5
2. 平面度
平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想 平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因 为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平 行平面内，如下图区域。
h
6
3. 圆度：
圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在
区别：径向圆跳动测 量的是圆柱外表面随 圆柱绕基准的转动产 生的径向跳动，而端 面圆跳动测量的是圆 柱的端面产生的轴向 跳动。
h
18
h
15
6.对称度
对称度，指加工两表面的中心平面偏离基准的程度，即要求的对称中 心与实际对称中心保持在同一平面内的状况。
标注释义：图中对称度图标所要表示的面为两加工面的中心平面，该 中心平面必须位于距离为公差值0.08，且相对于基准中心平面A对称 分布的两平行平面之间
h
16
7.圆跳动
圆跳动，指工件绕基准旋转一周，测量器具在固定位置的显示值的变 动范围。
指引线 形位公差符号
粗短线
基准代号的字母 形位公差数值
公差带形状
h为图中字高
h
4
一．形状公差
1. 直线度：
直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线 在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法 准确装入工艺文件规定的位置。

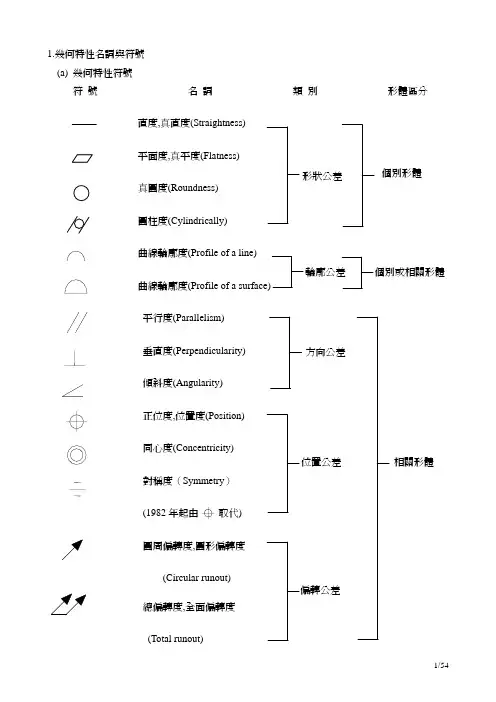

常用公差标注及形位公差讲解
17/54
2.垂直度(Perpendicularity) 符號：
垂直度又稱直角度（Spuareness）。一表面，軸線或線與一基準平面或基準軸線成 90°的
情形。
情況 垂 直 於 基 準 線 者
垂直度公差
公差標註
說
明
右箭頭所指的平面需介於基準軸線(A)垂直
3/54
兩個基準形體同時作為一基準參考 例如建立一基準軸線
.003 A－B
圓週偏轉
公差為 0.003
(c) 其他名詞
(d) 基本(BSC, Basic)
理論上精確尺寸
基準(Datum)
參考點、線、平面、表面
形體（Feature）
工件的組成部份如表面、孔、槽等
可達情況（Virtural condition） 諸公差加於一形體的集合效果
6/54
量規：最多留料情況基礎上指定一直度公差時，可使用功能性量規測量。
註：上圖中量規，模擬工件及配合可能出現的最極端狀況的樣子。 圖例（四）：中心平面的直度。當定義一中心平面的直度時，公差帶是二平線間之寬度。
註：中心平面的直度應用原理與軸線的直度相同。主要的不同之處是非圓柱形形體沒有軸 線，從而不能用直徑表示符號。
圖例(一)：真圓度控制一個旋轉面的圓形線要素。
10/54
4.圓柱度(Cylindricity) 符號 ：
圓柱度又稱圓筒度，即表示實際圓柱表面與理想圓柱之表面之差異，圓柱表面至其中心
Байду номын сангаас
軸距離均等者為理想圓柱。
圓柱度公差乃用以管制一個圓柱表面之真圓度、真直度與平行度等項目之綜合誤差。
公差標註
形位公差符号大全
形位公差符号大全作为机加工老司机，你阅图无数，加工无数。
当我们说到“形位公差”，它是既理论又实际的专业知识，你对它有多了解呢？在生产中，如果我们对图纸标注的形位公差理解错误，就会使加工分析、加工结果与要求偏离，甚至带来严重后果。
今天，就让我们一起来系统了解14项形位公差。
先给大家看重点，下面这张表是国际统一化的14项形位公差符号，这非常重要哦。
1直线度直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况。
直线度公差是实际线对理想直线所允许的最大变动量。
示例1：在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域。
示例2：在公差值前加注记号Φ、则公差带必须在直径0.08mm 的圆柱面内的区域。
2平面度平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持理想平面的状况。
平面度公差是实际表面对理想平面所允许的最大变动量。
示例：公差带是位于距离0.08mm的两个平行平面之间的区域。
3圆度圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况。
圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。
示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域。
4圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
示例：公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。
5线轮廓度线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
示例：公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。
诸圆的圆心位于具有理论正确几何形状的线上。
6面轮廓度面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。
常用形位公差的分类、项目、符号
形位公差的分类、项目、符号国家标准规定的形状公差的特征项目分为形状公差和位置公差两大类，共14 个，它们的名称和符号如下表所示。
形位公差的定义直线度- 所有点都在一条直线上的情况，公差由两条平行线形成的区域来指定平面度- 表面上所有的点都在一个平面上，公差由两个平行平面形成的区域来表示。
圆度- 表面上所有点都在圆周上。
公差由两个同心圆限制的区域来指定。
圆柱度- 旋转表面上的所有点都与公共轴等距。
圆柱公差制定了两个同心圆柱所形成的公差区域，此旋转表面必须在此区域中。
轮廓度- 控制不规则的表面、线条、弧形或普通位面的定义公差方式。
轮廓可适用于单个线条元件或者零件的整个表面。
轮廓公差指定了沿着实际轮廓的唯一边界。
倾斜度- 表面与轴处于指定角度的情况(与数据平面或轴的角度不是90度)。
公差区域是由两个平行平面定义的，这两个平行平面与数据平面或轴成指定的基本角度。
垂直度- 表面或轴与数据平面或轴成直角的情况。
垂直公差指定了下列情况之一：由垂直于数据平面或轴的两个平面定义的区域，或者由垂直与数据轴的两个平行平面所定义的区域。
平行度- 表面与轴上所有点与数据平面或轴等距的情况。
平行度公差指定了下列情况之一：平行于数据平面或轴的两个平面或线定义的区域，或者其轴平行于数据轴的圆柱公差区域。
同轴度- 旋转表面的所有交叉可组合元素的轴，是数据特征的公共轴。
同心度公差指定了其轴与数据轴一致的圆柱公差区域。
位置度- 位置度公差定义了允许其中中心轴或者中心平面偏离真正(理论上正确)位置的区域。
基本尺寸建立了从数据特征和相互关联的特征之间的真正位置。
位置误差是，特征与其正确位置间，总的可允许的位置偏移量。
对于孔和外部直径这样的圆柱特征来说，位置度公差通常是特征轴必须在其中的公差区域的直径。
对于不是圆的特征(如槽和短小的突出物)来说，位置度公差是特征的中心平面必须在其中的公差区域的总宽度。
圆跳动- 提供对表面圆形元素的控制。
当零件旋转360度时，该公差是独立应用在任何圆形的计量位置上，应用于在数据轴周围所构造的圆跳动公差，控制了圆度和同轴度的累计变化。
形位公差符号及标注含义
形位公差符号及标注含义一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。
零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。
零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。
形状和位置公差简称形位公差。
二、形位公差符号三形状公差3.1 直线度（－）——直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义：被测表面投影后为一接近直线的“波浪线”（如下图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。
3.2 平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如下图区域。
3.3 圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t （t=0.025）的两同心圆之内，如右图区域。
3.4圆柱度（）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如图。
●圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。
●圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。
形位公差符号及表示方法
形位公差
零件加工时，不仅会产生尺寸误差，还会产 生形状和位置误差。零件表面的实际形状对 其理想形状所允许的变动量，称为形状误差 。零件表面的实际位置对其理想位置所允许 的变动量，称为位置误差。形状和位置公差 简称形位公差。 1．形位公差代号 形位公差代号和基准代号如图所示。若无法 用代号标注时，允许在技术要求中用文字说 明。
3.圆度 符号为一圆（○），是限制实际圆对理 想圆变动量的一项指标。它是对具有圆柱面 （包括圆锥面、球面）的零件，在一正截面 （与轴线垂直的面）内的圆形轮廓要求。
4.圆柱度符号为两斜线中间夹一圆（/○/），是 限制实际圆柱面对理想圆柱面变动量的一项指 标。它控制了圆柱体横截面和轴截面内的各项 形状误差，如圆度、素线直线度、轴线直线度 等。圆柱度是圆柱体各项形状误差的综合指标。形位公差符号Fra bibliotek形位公差
零件加工时，不仅会产生尺寸误差，还会产生形状和位置 误差。零件表面的实际形状对其理想形状所允许的变动量，称 为形状误差。零件表面的实际位置对其理想位置所允许的变动 量，称为位置误差。形状和位置公差简称形位公差。
1．形位公差代号 形位公差代号和基准代号如图所示。若无法用代号标注时， 允许在技术要求中用文字说明。
5.线轮廓度符号为一上凸的曲线（⌒），是限 制实际曲线对理想曲线变动量的一项指标。 它是对非圆曲线的形状精度要求。
6.下面封闭，是限制实际曲面对理想曲面变动 量的一项指标。它是对曲面的形状精度要求
二、 定向公差
1. 平行度（∥） 用来控制零件上被测要素 （平面或直线）相对于基准要素（平面或直线） 的方向偏离0°的要求，即要求被测要素对基 准等距。
2.垂直度（⊥） 用来控制零件上被测要素 （平面或直线）相对于基准要素（平面或直线） 的方向偏离90°的要求，即要求被测要素对 基准成90°。
形位公差符号及标注含义
形位公差符号及标注含义形位公差符号及标注含义⼀、形位公差零件加⼯时，不仅会产⽣尺⼨误差，还会产⽣形状和位置误差。
零件表⾯的实际形状对其理想形状所允许的变动量，称为形状误差。
零件表⾯的实际位置对其理想位置所允许的变动量，称为位置误差。
形状和位置公差简称形位公差。
⼆、形位公差符号三形状公差3.1 直线度（－）——直线度公差是实际直线对理想直线的允许变动量,限制了加⼯⾯或线在某个⽅向上的偏差，如果直线度超差有可能导致该⼯件安装时⽆法准确装⼊⼯艺⽂件规定的位置。
标注含义：被测表⾯投影后为⼀接近直线的“波浪线”（如下图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平⾏直线之间。
3.2 平⾯度——平⾯度表⽰⾯的平整程度，指测量平⾯具有的宏观凹凸⾼度相对理想平⾯的偏差，⼀般来讲，有平⾯度要求的就不必有直线度要求了，因为平⾯度包括了⾯上各个⽅向的直线度。
标注含义：被测加⼯表⾯必须位于距离为公差值t（t=0.01）的两平⾏平⾯内，如下图区域。
3.3 圆度（○）——是指⼯件横截⾯接近理论圆的程度，⼯件加⼯后的投影圆应在圆度要求的公差范围之内。
标注含义：被测圆柱⾯的任意截⾯的圆周必须位于半径差为公差值t （t=0.025）的两同⼼圆之内，如右图区域。
3.4圆柱度（）——是限制实际圆柱⾯对理想圆柱⾯变动量的⼀项指标。
它控制了圆柱体横截⾯和轴截⾯内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
标注含义：被测圆柱⾯必须位于半径差为公差值t（t=0.1）的两同轴圆柱⾯之间，如图。
●圆柱度和圆度的区别：圆柱度是相对于整个圆柱⾯⽽⾔的，圆度是相对于圆柱⾯截⾯的单个圆⽽⾔的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不⾏。
●圆柱度和圆度的作⽤：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，⽽活塞的圆柱度则对于其在缸套中上下运动的顺畅性⾄关重要。
形位公差符及表示方法
7.圆跳动
圆跳动，指工件绕基准旋转一周，测量器具在固定位置的显示值的变 动范围。
⑴.径向圆跳动
标注释义：当被测圆柱表面绕基准线A-B(公共基准轴线)旋转一周时， 圆柱表面任一截面圆的径向跳动量均不得大于t（t=0.1）。
1．形位公差代号 形位公差代号和基准代号如图所示。若无法 用代号标注时，允许在技术要求中用文字说 明。
形位公差符号
形位公差
零件加工时，不仅会产生尺寸误差，还会产生形状和位置 误差。零件表面的实际形状对其理想形状所允许的变动量，称 为形状误差。零件表面的实际位置对其理想位置所允许的变动 量，称为位置误差。形状和位置公差简称形位公差。
1．形位公差代号 形位公差代号和基准代号如图所示。若无法用代号标注时， 允许在技术要求中用文字说明。
指引线 形位公差符号
粗短线
基准代号的字母 形位公差数值
公差带形状
h为图中字高
一．形状公差
1. 直线度：
直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线 在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法 准确装入工艺文件规定的位置。
间。
标注释义：被测孔的轴线必须位于距离为公差值t（t=0.06），且垂 直于基准线A（基准孔轴线）的两平行平面之间，其公差带是距离为 公差值t,且垂直于基准线的两平行平面之间的区域。
3.倾斜度
倾斜度，与垂直度相似。
标注释义：被测孔的轴线必须位于距离为公差值t（t=0.08），且与 A-B公共基准线成一理论正确角度α(α=60°）的两平行平面之间，即 如右图所示两平行平面之间的区域。
形位公差符号及标注含义
形位公差符号及标注含义一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。
零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。
零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。
形状和位置公差简称形位公差。
二、形位公差符号三形状公差3.1 直线度（－）——直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义：被测表面投影后为一接近直线的“波浪线”（如下图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。
3.2 平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如下图区域。
3.3 圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。
●标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。
3.4 圆柱度（）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
●标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如图。
●圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。
●圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。
形位公差国家标准图示
基准线 被测轴线必须位于距离为公差值 0.2 且在给定方向上平行于基准线的两平行 平面之间
0.2 A
A 平行度公差
被测轴线必须位于距离为公差值 0.1 且在给定方向上平行于基准轴线的两平 行平面之间
0.1 A
A
公差带是两对互相垂直的距离分别 为 t1 和 t2 且平行于基准线的两平行平面 之间的区域
ø0.08 A - B
A
B
基准轴线 同轴度公差
中心平面的对称度公差 公差带是距离为公差值 t 且相对基准
的中心平面对称配置的两平行平面之间的 区域
基准平面
被测中心平面必须位于距离为公差 值 0.08 且相对于基准中心平面A对称配 置的两平行平面之间
被测中心平面必须位于距离为公差
A
0.08 A
值 0.08 且相对于公共基准中心平面 A-B
与基准线成一给定角度的两平行 平面之间的区域
基准平面
t
A 基准线
被测轴线必须位于直径为公差 值ø0.1的圆柱面公差带内，该公差 带的轴线应与基准表面 A（基准平 面呈理论正确角度 60˚ 并平行于基 准平面 B。
面对面倾斜度公差 公差带是距离为公差值 t
且与基准面成一定给定角度的 两平行平面之间的区域
24±0.1 R25 22
ø
t ø
ø
t t
t øt
径向全跳动公差 公带差是半径为公差值 t 且与基准同
轴的两圆柱面之间的区域
基准轴线
端面全跳动公差
公差带是距离为公差值 t 且与基准 垂直的两平行平面之间的区域
基准轴线
被测要素绕公共基准线 A-B 作若干 次旋转，并在测量仪器与工件同时作轴向 的相对移动时，被测要素上各点间的示值 差均不得大于 0.1。测量仪器或工件必须 沿着基准轴线方向并相对于公共基准轴线 A-B 移动
