同步带传动类型及及设计计算标准
最全同步带选型步骤及计算
最全同步带选型步骤及计算同步带选型步骤及计算⼀、同步带传动特点同步带传动是由⼀根内周表⾯设有等间距齿的环形带和具有相应齿的带轮组成，它是综合了带传动、链传动和齿轮传动各⾃优点的新型带传动，运动时，带齿与带轮的齿槽相啮合传递运动和动⼒。
1、传动带传动具有准确的传动⽐，⽆滑差，可获得恒定的速⽐，传动平稳，噪⾳⼩；2、传动⽐范围⼤，⼀般可达 1： 10 ，允许线速度可达 40M/S ，传动功率从⼏⽡到数百千⽡；3、传动效率⾼，结构紧凑，还适于多轴转动，不需润滑，⽆污染，因⽽可在不允许有污染和⼯作环境较为恶劣的场合下正常⼯作；4、⼴泛应⽤于汽车、五⾦、纺织、机床、办公机械、电动⼯具、电动门窗、家⽤电器、仪表仪器、⾷品包装机械、矿⼭、⽯油化⼯及其它类型的传动。
⼆、同步带分类及各种形式的同步带应⽤说明1、模数制：同步带主要参数是模数 m( 与齿轮相同 )，根据不同的模数数值来确定带的型号及结构参数。
在 60 年代该种规格制度曾应⽤于⽇、意、苏等国，后随国际交流的需要，各国同步带规格制度逐渐统⼀到节距制。
⽬前仅前苏联及东欧各国仍采⽤模数制。
2、周节制：即同步带的主要参数是带齿节距，按节距⼤⼩不同，相应带、轮有不同的结构尺⼨。
该种规格制度⽬前被列为国际标准。
3、特殊节距制（公制 T 型齿同步带）：⼜称特殊节距制同步带轮，除具有⼀般同步带传动的优点以外，由于其齿形为⽅形的特点，于圆弧齿形带轮相⽐较，则可以允许更⼤的线速度，也就是说公制 T 型齿同步带轮可以满⾜较⾼转速的传动。
4、圆弧齿：近年来⼜发展了圆弧齿形同步带，圆弧齿形的同步带传动性能和承载能⼒⽐梯形齿好，圆弧齿同步带的问世，扩⼤了同步带的传动范围，该同步带不但能适⽤于⾼速低扭矩的场合，也能适⽤于低速⾼扭矩的场合。
备注：汽车同步带和圆弧齿同步带也分别采⽤特定的节距；齿形带的⼯作⾯⽬前⽤得最多的是梯形齿。
三、同步带选型计算步骤⼯况系数选择 KA⼯况系数选择 KA 备注参数⾸先带传动⼯作⼀段时间后就会由于塑性变形⽽松弛⽽使初拉⼒减⼩，传动能⼒下降，这时必须重新张紧。

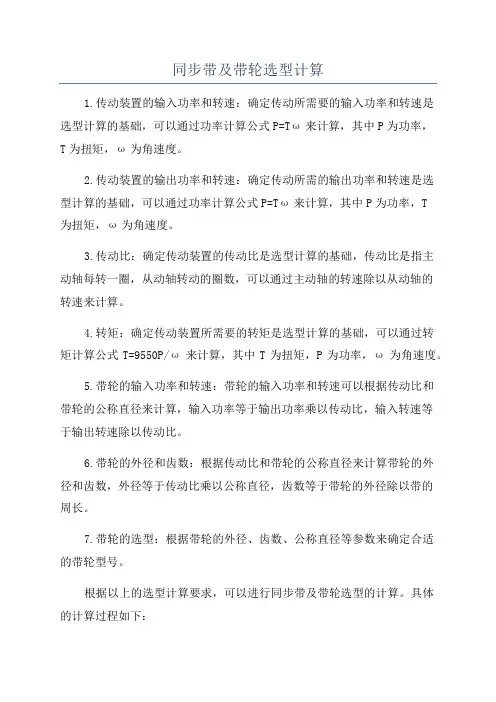

同步带及带轮选型计算
同步带及带轮选型计算1.传动装置的输入功率和转速：确定传动所需要的输入功率和转速是选型计算的基础，可以通过功率计算公式P=Tω来计算，其中P为功率，T为扭矩，ω为角速度。
2.传动装置的输出功率和转速：确定传动所需的输出功率和转速是选型计算的基础，可以通过功率计算公式P=Tω来计算，其中P为功率，T为扭矩，ω为角速度。
3.传动比：确定传动装置的传动比是选型计算的基础，传动比是指主动轴每转一圈，从动轴转动的圈数，可以通过主动轴的转速除以从动轴的转速来计算。
4.转矩：确定传动装置所需要的转矩是选型计算的基础，可以通过转矩计算公式T=9550P/ω来计算，其中T为扭矩，P为功率，ω为角速度。
5.带轮的输入功率和转速：带轮的输入功率和转速可以根据传动比和带轮的公称直径来计算，输入功率等于输出功率乘以传动比，输入转速等于输出转速除以传动比。
6.带轮的外径和齿数：根据传动比和带轮的公称直径来计算带轮的外径和齿数，外径等于传动比乘以公称直径，齿数等于带轮的外径除以带的周长。
7.带轮的选型：根据带轮的外径、齿数、公称直径等参数来确定合适的带轮型号。
根据以上的选型计算要求，可以进行同步带及带轮选型的计算。
具体的计算过程如下：1.根据传动装置的要求，确定输入功率和转速，输出功率和转速，传动比以及转矩。
2.根据传动比和输出转速计算带轮的输入转速和输入功率。
3.根据带轮的输入转速和输入功率确定带轮的外径和齿数。
4.根据带轮的外径和齿数确定带轮的选型。
在进行选型计算时，还需要考虑以下几点：1.辊撑力：在计算带轮的外径和齿数时，需要考虑到辊撑力的影响，辊撑力是指同步带在咬合过程中所产生的受力情况，可以通过一定的公式来计算。
2.带轮的材料和设计参数：不同的带轮材料和设计参数会对带轮的选型产生影响，例如，带轮的公称直径、轮缘宽度、轮辐厚度等参数。
3.带的类型和参数：同步带有不同的类型，例如，圆齿带和三角形带，在进行选型计算时，需要根据带的类型和参数来确定合适的带轮。
全面同步带选型步骤及计算
同步带选型步骤及计算一、同步带传动特点同步带传动是由一根周表面设有等间距齿的环形带和具有相应齿的带轮组成，它是综合了带传动、链传动和齿轮传动各自优点的新型带传动，运动时，带齿与带轮的齿槽相啮合传递运动和动力。
1、传动带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，噪音小；2、传动比围大，一般可达 1： 10 ，允许线速度可达 40M/S ，传动功率从几瓦到数百千瓦；3、传动效率高，结构紧凑，还适于多轴转动，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作；4、广泛应用于汽车、五金、纺织、机床、办公机械、电动工具、电动门窗、家用电器、仪表仪器、食品包装机械、矿山、石油化工及其它类型的传动。
二、同步带分类及各种形式的同步带应用说明1、模数制：同步带主要参数是模数 m( 与齿轮相同 )，根据不同的模数数值来确定带的型号及结构参数。
在 60 年代该种规格制度曾应用于日、意、等国，后随国际交流的需要，各国同步带规格制度逐渐统一到节距制。
目前仅前联及东欧各国仍采用模数制。
2、周节制：即同步带的主要参数是带齿节距，按节距大小不同，相应带、轮有不同的结构尺寸。
该种规格制度目前被列为国际标准。
3、特殊节距制（公制 T 型齿同步带）：又称特殊节距制同步带轮，除具有一般同步带传动的优点以外，由于其齿形为方形的特点，于圆弧齿形带轮相比较，则可以允许更大的线速度，也就是说公制 T 型齿同步带轮可以满足较高转速的传动。
4、圆弧齿：近年来又发展了圆弧齿形同步带，圆弧齿形的同步带传动性能和承载能力比梯形齿好，圆弧齿同步带的问世，扩大了同步带的传动围，该同步带不但能适用于高速低扭矩的场合，也能适用于低速高扭矩的场合。
备注：汽车同步带和圆弧齿同步带也分别采用特定的节距；齿形带的工作面目前用得最多的是梯形齿。
三、同步带选型计算步骤工况系数选择 KA工况系数选择 KA 备注参数四、为什么要进行带传动的紧首先带传动工作一段时间后就会由于塑性变形而松弛而使初拉力减小，传动能力下降，这时必须重新紧。
同步带传动的设计计算及应用
同步带传动的设计计算及应用摘要：同步带传动，一种新型的机械传动，由于它是一种啮合传动，因而带和带轮之间没有相对滑动，从而使主、从轮间的传动达到同步。
同步带传动和V 带、平带相比具有：（1）传动准确，无滑动，能达到同步传动的目的。
（2）传动效率高，一般可达98%。
（3）速比范围大，允许线速度也高。
（4）传递功率范围大，从几十瓦到几百千瓦。
（5）结构紧凑，还适用于多轴传动等优点。
因此，同步带传动已日益引起注意和重视，并把这种传动应用于各种机械设备上。
关键词：同步带传动；新型的机械传动；相对滑动；机械设备Design calculation and application of the belt driveLv Ganglei ，Shen Huagang ，Yang Rui（Department of Electrical Engineering，Zhengzhou College of Science &Technology，Zhengzhou 450064，China）Abstract：The timing belt drive，a new type of mechanical transmission，because it is a gear transmission，and therefore there is no relative sliding between the belt and pulley，so the main，from wheel drive synchronization. Synchronous belt and V belt，flat belt compared with：（1）accurate drive，no sliding，to achieve the purpose of synchronous transmission. （2）high transmission efficiency，generally up to 98%. （3）speed ratio range，allow line speed. （4）the transmission power range，from tens of watts to several hundred kilowatts. （5）is compact，also applies to multi-axis drive，etc.. Therefore，the belt drive has increasingly attracted the attention and focus，and drive used in a variety of machinery and equipment.Keywords：belt drive；a new type of mechanical transmission；relative sliding；machinery and equipment0 引言同步带传动是综合了带传动、齿轮传动和链传动特点的一种新型传动。
同步带的设计计算
同步带的设计计算同步带是一种用于传动动力的重要机械元件，广泛应用于机械设备、汽车、航空航天等领域。
其设计计算包括带长、带速、传动比、带宽、转动惯量等方面，下面详细介绍同步带的设计计算。
首先是带长的设计计算。
带长是指同步带在传动过程中所需的长度。
计算带长的步骤如下：1.确定传动轴之间的距离，即轴距。
2.计算滚动圆弧长度，即传动轮的齿数乘以齿距。
3.计算两个滚动圆弧之间的带长，即传动轴之间的距离减去两个滚动圆弧的长度。
4.根据实际使用情况，考虑带的松紧度及连接方式，计算出最终的带长。
接下来是带速的设计计算。
带速是指同步带传动时带子与齿轮之间的线速度。
计算带速的步骤如下：1.确定传动轴之间的距离，即轴距。
2.根据传动比和齿轮参数，计算出齿轮的转速。
3.确定齿轮的直径，根据直径和转速计算出齿轮的线速度。
4.通过判断带速是否符合使用要求，确定同步带的规格和材质。
然后是传动比的设计计算。
传动比是指驱动轮与被驱动轮之间的转速比。
计算传动比的步骤如下：1.确定驱动轮和被驱动轮的参数，包括齿数、模数等。
2.根据齿轮参数，计算出驱动轮和被驱动轮的转速比。
3.通过判断传动比是否满足设计要求，确定同步带的规格和材质。
此外，还需要考虑带宽的设计计算。
带宽是指同步带的宽度，也称为带槽数。
带宽的计算根据传动功率、转速和带的材料强度等参数来进行。
一般来说，带宽的设计应该根据传动功率和转速来选择合适的带宽，同时要考虑带的强度和材料特性。
最后是转动惯量的设计计算。
转动惯量是指同步带在传动过程中所具有的惯性。
转动惯量的计算一般根据同步带和传动轮的几何参数，通过积分计算的方法进行。
转动惯量的设计计算主要是为了优化传动系统的动态特性和传动精度，减少振动和噪音。
综上所述，同步带的设计计算涉及带长、带速、传动比、带宽和转动惯量等方面。
在进行设计计算时，需要考虑传动要求、传动功率、轴距、齿轮参数、带材料强度等因素，以便选择合适的同步带规格和材质，并确保传动系统的可靠性和效率。
同步带选型、计算资料
同步带有梯形齿同步带和圆弧齿同步带两大类，设计也分为梯形齿同步带设计和圆弧齿同步带两种。
一、下面是圆弧齿同步带设计方法：原始设计资料1 原动机和工作机类型；2 每天运转时间；3 需传递的名义功率P；4 小带轮转速n1；5 大带轮转速n2；6 初定中心距a0；7 对传动空间的特殊要求。
设计步骤1 确定设计功率Pd Pd = KAP kW (1)式中：KA——工作情况系数，见表2。
【表2 工作情况系数KA】2 选择带型按n1 和Pd，由图1 选择带型。
【参考同步带选型网页】3 计算传动比ii = n1 / n2 (2)4 确定带轮直径4.1 确定带轮齿数Z1、Z2小带轮齿数按Z1≥Zmin 原则确定，Zmin见表3 【参考带轮最小齿数网页】圆弧齿同步带传动小带轮最少齿数zmin可得。
【查看各种同步带轮参数计算公式】5选择带的节线长度LP和确定实际中心距a。
5. 1 计算带的初定节线长度L0L0=2a0+1.57（d2+d1）+ (d2 –d1)2 /4a0 mm (3)式中：a0——初定中心距，mm，由设计任务给定。
5. 2 选择带的标准节线长度LPLP根据L0从同步带现有模具表中查询【3M同步带5M同步带8M同步带14M同步带】5. 3确定实际中心距a中心距近似计算公式为： (4)M=4LP–6.28（d2+d1）mm (5)中心距精确计算公式见同步带节线长计算【参考同步带节线长计算网页】6 确定中心距调整下限I和调整上限S中心距范围为：（a—I）~（a+S）mm。
I和S值见表4。
表4 中心距安装量I 和调整量S7 确定带长系数KL带长系数KL由表5查取。
表5 带长系数K L0.85 0.958 确定啮合齿数系数KZ啮啮合齿数Zm由式（6）计算：Zm =ent（0.5–（d2 −d1 ）/6a ）Z1 (6)啮合齿数系数KZ 由式（7）确定：Zm≥6，KZ=1Zm＜6，KZ=1–0.2（6–Zm） (7)9 确定带的基本额定功率P0各带型的最小宽度推荐用基本额定功率P0圆弧齿3M同步带基准带宽6mm的基本额定功率P0圆弧齿5M同步带基准带宽9mm的基本额定功率P0圆弧齿8M同步带基准带宽20mm的基本额定功率P0圆弧齿14M同步带基准带宽40mm的基本额定功率P0圆弧齿20M同步带基准带宽115mm的基本额定功率P010 带的额定功率Pr带的额定功率按式（3）计算： Pr=KLKZKWP0 kW (8)式中：KW—带宽系数KW=( bs/ bs0 )1.14 (9)11 确定带和带轮的宽度按Pd≤Pr 原则选择带的宽度bs，则 (10)式中：b s0 见下表bs0 6 9 20 40 115 按计算结果选择相对应的常见宽度【同步带常见宽度表】，并确定带轮的齿面宽度及总宽度。
同步带传动设计计算
同步带传动设计计算同步带传动是一种常见的机械传动方式，广泛应用于各个领域中。
在设计同步带传动时，需要进行一系列的计算，以确保传动系统的正常运行。
本文将从设计步骤、计算方法和注意事项三个方面介绍同步带传动设计计算。
一、设计步骤同步带传动的设计可以分为以下几个步骤：1. 确定传动比：根据所需的输出转速和输入转速，计算传动比。
传动比是输出转速与输入转速的比值，决定了同步带传动的放大或缩小效果。
2. 确定带轮尺寸：根据带速和传动比，计算出从动带轮和主动带轮的直径大小。
带轮的尺寸直接影响到传动系统的速比和扭矩传递能力。
3. 确定带长：根据从动带轮和主动带轮的中心距离，计算出同步带的带长。
带长决定了同步带的材料消耗和传动系统的紧致程度。
4. 确定带宽：根据传动扭矩和带长，计算出同步带的带宽。
带宽的选择应考虑传动扭矩和带长，以保证同步带的传力能力和使用寿命。
5. 确定带形：根据传动方式和带轮的形状，选择合适的同步带形式，如圆形同步带、V型同步带等。
二、计算方法在同步带传动的设计计算中，常用的计算方法有以下几种：1. 转速计算：根据传动比和输入转速，计算出输出转速。
转速计算可以使用以下公式：输出转速 = 输入转速 / 传动比。
2. 带速计算：根据带轮直径和输出转速，计算出同步带的带速。
带速计算可以使用以下公式：带速= π × 带轮直径× 输出转速。
3. 带长计算：根据从动带轮和主动带轮的中心距离，计算出同步带的带长。
带长计算可以使用以下公式：带长= 2 × 中心距离 + （从动带轮直径 - 主动带轮直径）/ 2。
4. 带宽计算：根据传动扭矩和带长，计算出同步带的带宽。
带宽计算可以使用以下公式：带宽= 传动扭矩/ （带长× 材料的最大张力）。
5. 张力计算：根据带宽和带速，计算出同步带的张力。
张力计算可以使用以下公式：张力 = 带宽× 材料的最大张力 / 带速。
三、注意事项在进行同步带传动设计计算时，需要注意以下几点：1. 同步带的选择应根据传动形式、传动比、传动扭矩等因素进行合理选择，以确保传动系统的正常工作。
同步带的设计及典型计算
同步带的设计及典型计算同步带是一种通过齿轮或链条来传递转动力的传动机构，广泛用于各种机械设备和工业生产线中。
它可以实现高效的传动和同步，确保机械设备的准确运行。
下面将介绍同步带的设计方案和一些典型的计算方法。
同步带的设计方案包括带型选择、齿数确定、带轮设计和带轮间距等。
带型的选择主要根据传动系统的功率、传动比和工作环境来确定。
通常可以选择V型带、圆形同步带、V形同步带等。
齿数的确定需要根据输入轴和输出轴的转速、传动比和带速比来计算。
带轮的设计涉及齿高、齿宽、孔径等参数的确定，这些参数会影响到带的传动效率和使用寿命。
带轮间距的确定主要考虑带的张紧力和传动精度的要求。
在同步带的计算中，常见的包括传动比计算、带速比计算、转矩传递计算和带长计算等。
传动比计算是指根据输入轴和输出轴的转速来确定带轮的齿数，以实现所需的传动比。
传动比的计算公式如下：传动比=输出轴转速/输入轴转速带速比计算是指根据输入轴和输出轴的齿数来确定带的周速比，以实现所需的带速比。
带速比的计算公式如下：带速比=齿数N2/齿数N1转矩传递计算是在已知输入轴的转矩和传动比的情况下，计算输出轴的转矩。
转矩传递的计算公式如下：输出转矩=输入转矩*传动比带长计算是根据带的齿数和齿距来计算带的长度。
带长的计算公式如下：带长=(齿数N1+齿数N1)*齿距在实际的设计中，可以根据具体的应用要求，选择合适的材料、结构和尺寸来设计同步带。
此外，还需考虑带的张紧力、速度、工作温度和环境等因素，以确保同步带的可靠性和正常运行。
举例来说，假设需要设计一个传动比为3:1，输入轴转速为1000 rpm的同步带传动系统，已知输出轴的转速为3000 rpm，带的齿数为100，齿距为2 mm。
首先可以计算出带轮的齿数，根据传动比可以得到输出轴的齿数为300，然后可以计算带速比为3，带速比的计算结果表示输出轴的速度是输入轴速度的3倍。
接下来可以计算转矩的传递情况，假设输入轴的转矩为100Nm，根据传动比可以得到输出轴的转矩为300Nm。
同步带传动设计
同步带传动设计同步带传动是综合了带传动、链传动、齿轮传动特点的一种新型传动。
1.传动特点1）传动比准确，同步带是啮合传动，工作时无滑动；2）传动效率高，效率可达98%，与V带相比，可节能10%以上；3）传动平稳，能吸收振动，噪声小；4）使用范围广，传动比可达10，且带轮直径比V带小得多，也不需要大的张紧力，结构紧凑，高速可达50m/s，传递功率达300kW；5）维护保养方便，能在高温、灰尘、水及腐蚀介质的恶劣环境中工作，不需润滑；6）安装要求高，要求二带轮轴线平行，同步带在与二带轮轴线垂直的平面内运行，带轮中心距要求较严格，安装不当易生干涉、爬齿、跳齿等现象；7）带与带轮的制造工艺较复杂，成本受批量影响大。
2.分类2.1按用途分1）一般工业用同步带传动，齿形呈梯形。
主要用于各种中、小功率机械。
2）高转矩同步带传动，齿形呈圆弧形。
主要用于重型机械传动。
3）特种规格同步带传动，满足某种机械（如汽车发动机）的特殊需要。
4）特殊用途同步带传动，适应特殊工作条件，如耐油、耐温、高电阻、低噪声、特殊尺寸等。
2.2按齿形分1）梯形齿，为ISO及我国目前的同步带标准齿形，型号及尺寸参数均已标准化。
2）圆弧齿，目前有各国企业标准。
2.3按尺寸规格制分1）模数制，基本参数是模数m，根据模数确定带的各种型号和结构参数。
60年代以来，应用范围逐渐减小。
2）节距制，基本参数是英制带齿节距。
根据节距确定相应的型号和结构参数。
目前为ISO及我国国家标准。
3）DIN米制节距制，基本参数是公制带齿节距。
为德国国家标准。
3.同步带型号4.同步带传动设计4.1同步带传动主要失效形式1）承载绳断裂，原因：带型号过小和小带轮直径过小等。
2）爬齿和跳齿，原因：同步带传递的圆周力过大、带与带轮间的节距差值过大、带的初拉力过小等。
3）带齿的磨损，原因：带齿与轮齿的啮合干涉、带的张紧力过大等。
4）其他失效方式，带和带轮的制造安装误差引起的带侧棱边磨损、带与带轮的节距差值太大和啮合齿数过少引起的带齿剪切破坏、同步带背的龟裂、承载绳抽出和包布层脱落等。
同步带的设计计算
同步带的设计计算一、同步带概述1.1.1同步带介绍同步带是综合了带传动、链条传动和齿轮传动的优点而发展起来的新塑传动带。
它由带齿形的一工作面与齿形带轮的齿槽啮合进行传动，其强力层是由拉伸强度高、伸长小的纤维材料或金属材料组成，以使同步带在传动过程中节线长度基本保持不变，带与带轮之间在传动过程中投有滑动，从而保证主、从动轮间呈无滑差的间步传动。
同步带传动（见图4-1）时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度-20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。
图4-1 同步带传统同步带传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。
它综合了带传动、链传动和齿轮传动各自的优点。
转动时，通过带齿与轮的齿槽相啮合来传递动力。
同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，一般可达1:10。
允许线速度可达50M/S，传递功率从几瓦到百千瓦。
传动效率高，一般可达98%，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。
本产品广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。
同步带的使用，改变了带传动单纯为摩擦传动的概念，扩展了带传动的范围，从而成为带传动中具有相对独立性的研究对象，给带传动的发展开辟了新的途径。
1.1.2同步带的特点(1)、传动准确，工作时无滑动，具有恒定的传动比；(2)、传动平稳，具有缓冲、减振能力，噪声低；(3)、传动效率高，可达0.98，节能效果明显；(4)、维护保养方便，不需润滑，维护费用低；(5)、速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；(6)、可用于长距离传动，中心距可达10m以上。
同步带的设计计算
同步带的设计计算同步带是一种广泛应用于机械传动系统的传动元件，用于传递动力和扭矩。
在设计同步带时，需要考虑多个因素，包括传动比、运行速度、载荷和工作环境等。
本文将介绍同步带的设计计算，包括选材、齿形设计和尺寸计算等。
1.选材首先需要选择适合的材料来制造同步带。
常用的同步带材料有聚酯纤维、聚氨酯和强化橡胶等。
不同材料具有不同的特性，例如耐磨、耐油、耐高温等。
在选择材料时，需要考虑传动环境的要求和使用寿命等因素。
2.齿形设计同步带齿形的设计是关键步骤之一，齿形设计的好坏直接影响到传动性能。
齿形的设计应考虑到传动的特点和实际需求。
常见的同步带齿形有直齿形、曲线齿形和梯形齿形等。
对于高速传动系统，常采用曲线齿形，可以减小冲击和噪音。
而对于大载荷和大功率传动系统，通常采用梯形齿形，以提高传动效率和扭矩传递能力。
3.尺寸计算同步带的尺寸计算是确保传动系统正常工作的关键。
尺寸计算主要包括带宽计算、齿距计算和带长计算等。
带宽计算：带宽是指同步带的有效宽度，它直接决定了带的承载能力和传动能力。
带宽的计算需要考虑到传动扭矩、载荷和带的应力等因素。
齿距计算：齿距是指同步带齿形之间的间距，也称为齿距。
齿距的计算需要考虑到传动比和齿数等因素。
带长计算：带长是指同步带的总长度，它决定了同步带的张紧方式和装配方法。
带长的计算需要考虑到传动装置的中心距、齿形等因素。
4.强度计算在同步带的设计过程中，还需要进行强度计算，以确保同步带能够承受所需的载荷和工作环境。
强度计算主要包括应力计算和疲劳寿命计算。
应力计算：应力计算主要包括静态应力、动态应力和冲击应力等。
静态应力和动态应力是指同步带在静态和动态载荷下的应力情况，决定了同步带的承载能力。
冲击应力是指同步带在传动过程中由于急剧变化产生的应力，需要进行适当的缓冲和减小。
疲劳寿命计算：疲劳寿命计算是指同步带在重复载荷下的使用寿命，需要考虑到载荷幅值和载荷频率等因素。
通过计算疲劳寿命，可以评估同步带的使用寿命和更换周期。
同步带及带轮设计计算
设计任务：设计一同步带及同步带轮，其传动比为 2.6i =，传递功率为：50~100w 。
小带轮的转速为11000n RPM = ,中心距：80mm 左右。
设计确定带及带轮的订购型号。
（小带轮有一个5mm φ的孔） 设计计算如下所示：（1）确定同步带传动的设计功率d P0d m P K P =⨯式中：0K ——载荷修正系数。
查表1 m P ——工作机上电动机功率 由下表1查得0 1.2K =。
故可得：0 1.2(50~100)60~120d m P K P w w =⨯=⨯=（2）确定带的型号和节距可根据同步带传动的设计功率d P 和小带轮转速1n ，由同步带选型图中来确定所需采用的带的型号和节距。
其中60~120dP w =，11000n RPM=。
查表2选同步带的型号为：L ，节距为：9.525bP mm =（3）选择小带轮齿数12,z z可根据同步带的最小许用齿数确定。
查表3得。
选小带轮齿数：112z =。
故大带轮齿数为：21 2.61231.2z i z =⨯=⨯=，圆整231z =。
故：112z =，231z =（4）确定带轮的节圆直径12,d d小带轮节圆直径：11/9.52512/3.1436.38b d P z mm π==⨯≈ 大带轮节圆直径：22/9.52531/3.1493.99b d P z mm π==⨯≈（5）验证带速v由公式1160000d n v π=计算得，11max 1.90/40/60000d n v m s v m s π==<=，其中max 40/v m s =由表4查得。
（6）确定同步带的节线长度n L利用AutoCAD 作图法求节线长度,结果如下图1所示。
图1 带轮示意图由上图可得，p L AB AD CD BD =+++，其中74.634AB CD mm ==。
可以求得：弧1138243.8123602d AB mm π⨯⨯==⨯， 弧()23601382182.0883602d BD mm π-⨯⨯==⨯故74.634243.812182.088375.168pL mm =⨯++=经查表5，选取型号为150L 的同步带。
同步带选型计算方法公式及步骤
【步骤1】确定设计时的必要条件1、机械种类2、传动动力3、负载变动程度4、小带轮的转数4、旋转比(大带轮齿数/小带轮齿数)5、暂定轴间距6、带轮直径极限7、其他使用条件【步骤2】计算设计动力MXL/XL/L/H/S□M/MTS□/T系列时：设计动力（Pd）kW=传动动力（Pd）kW ×过负载系数(Ks)传动动力（Pt）：请根据原动机额定动力计算。
(原本根据施加在皮带上的实际负载进行计算较为理想。
)过负载系数（Ks）：请根据下式求得其值。
过负载系数(Ks)=Ko+Kr+KiKo：负载补偿系数Kr：旋转比补偿系数Ki：惰轮补偿系数将扭矩（Tq）换算为动力（Pd）时，请根据下式求得其值。
扭矩（Tq）＝tq×Ks设计动力（Pd）＝Tq×n/9550Tq：设计扭矩（N?m）tq：传动扭矩（N?m）Ks：过负载系数Pd：设计动力（kW）n ：转速（rpm）i. 最大扭矩的使用频率为数次/天时请使用最大扭矩与过负载系数（Ks）（负载补偿系数（Ko）=1.0）之积得出的设计动力。
ii. 最大扭矩的使用频率较高时请使用最大扭矩与过负载系数（Ks）之积得出的设计动力。
请使用马达的基本转速时的动力与过负载系数（Ks）之积得出的设计动力。
根据下列公式计算设计动力。
Te＝m×αPt＝Te×V/1000Pd＝Pt×KsTe：有效张力（N）m：重量（kg）α ：加速度（m/sec2）V ：皮带速度（m/sec）Pt：传动动力（kW）Pd：设计动力（kW）Ks：过负载系数【步骤3】通过简易选型表暂定同步带种类根据小带轮的转速（rpm）和设计动力，从下表中选择所需同步带的种类。
【步骤4】确定大小带轮的齿数、同步带周长、轴间距①选择满足既定旋转比的大小带轮的齿数。
②根据暂定轴间距(C′)和大带轮直径(Dp)、小带轮直径(dp)确定大致皮带周长(Lp′)。
（带轮直径根据P.D.尺寸进行计算）C′：暂定轴间距Dp：大带轮节圆直径（mm）dp：小带轮节圆直径（mm）Lp′：大致皮带周长（mm）③选择最接近大致皮带周长(Lp′)的皮带周长(Lp)，然后根据以下公式计算正确的轴间距。
同步带传动设计计算
同步带传动设计计算同步带传动是一种常见的机械传动方式，它利用带有齿形的带轮和同步带之间的啮合来传递动力和运动。
以下是同步带传动的设计计算过程：确定传动比：首先需要根据传动的需求确定传动比，即主动轮和从动轮的转速比。
传动比的大小直接影响着传动的效率和稳定性，需要根据具体的传动要求进行设计。
确定中心距：中心距是指两个带轮之间的距离，它直接影响着传动的承载能力和稳定性。
中心距的大小需要根据传动比和同步带的长度来计算，同时还需要考虑到安装和使用环境的影响。
选定同步带类型：根据传动的负载和速度要求，选择合适的同步带类型。
不同类型的同步带具有不同的承载能力和耐久性，需要根据实际情况进行选择。
计算同步带的长度：根据中心距和同步带的节距，可以计算出同步带的长度。
同步带的长度需要根据实际安装情况进行计算，同时还需要考虑到使用过程中的伸长和收缩等因素。
确定同步带的齿数：同步带的齿数是影响传动稳定性的重要因素之一。
需要根据传动的负载和速度要求，以及同步带的类型和长度，计算出合适的齿数。
校核传动的能力：根据计算得到的传动参数，需要校核传动的承载能力和稳定性。
通过计算和分析，可以确定传动是否符合要求，如果不够符合要求，需要重新选择同步带类型或调整中心距。
在同步带传动的设计计算过程中，需要注意以下几点：需要根据实际情况进行选择，不能盲目追求高精度和低噪声。
需要注意传动参数的计算和校核，确保传动的性能符合要求。
在安装和使用过程中，需要严格按照规范进行操作和维护，避免出现带轮和同步带的损坏和磨损。
需要考虑到环境和使用条件的影响，如温度、湿度、负载和转速等，选择合适的材料和结构形式。
总之，同步带传动的设计计算是一个复杂的过程，需要综合考虑多种因素。
只有通过合理的计算和设计，才能保证传动的性能和使用寿命。
最全同步带选型步骤及计算
最全同步带选型步骤及计算同步带是一种广泛应用于机械传动系统中的重要组件，主要用于传递动力和运动，确保各个部件的同步协调运转。
为了选择合适的同步带，需要进行一系列的选型步骤和计算。
以下是最全的同步带选型步骤及计算过程。
步骤一：确定传动功率和工作条件首先需要确定传动系统所需的传动功率及工作条件，包括转速、扭矩等参数。
步骤二：选择同步带类型根据传动系统的特点和工作条件，选择适合的同步带类型，如齿形同步带、V形同步带等。
步骤三：根据传动比确定带速比传动比是指驱动轴和被驱动轴的转速比值。
根据传动要求和转速确定同步带的带速比，可以通过下述公式计算：带速比=驱动轴转速/被驱动轴转速步骤四：计算中心距和长度中心距是指同步带驱动轮轴心和被驱动轮轴心的距离。
根据带速比和驱动轮直径，可以通过下述公式计算中心距：中心距=(驱动轮直径+被驱动轮直径)/2/带速比同步带长度的计算则需要根据具体的传动方式和带速比进行确定。
步骤五：估算带宽带宽的大小会影响同步带的性能和寿命。
根据传动功率和转矩，可以通过以下公式估算同步带的带宽：带宽=传动功率/带速比/轴功率系数步骤六：选择同步带材料根据工作条件和环境要求，选择合适的同步带材料，如聚氨酯、橡胶等。
步骤七：计算选择带轮尺寸通过带速比和中心距，可以计算出带轮的直径。
带轮直径的选择需要考虑同步带的弯曲应力和寿命等因素，通常使用一些经验公式进行初步估算。
步骤八：计算张紧力同步带的张紧力对传动效率和寿命有重要影响。
根据传动功率和张紧力系数，可以计算出所需的张紧力。
步骤九：检查工作条件最后要对以上计算结果进行检查，确保满足工作条件和传动要求。
同时还需要检查同步带的强度、寿命、工作温度等因素。
综上所述，同步带的选型过程需要考虑传动功率、转速、扭矩、中心距、带速比、带宽、材料、带轮尺寸、张紧力等多个因素。
通过合理的计算和选择，可以确保传动系统的可靠性和效率。
同步带传动的设计计算和使用
同步带传动的设计计算和使用同步带传动是一种新型的机械传动(见图 i)．由于它是一种啮合传动因而带和带轮之间i殳有相对滑动，从而使主从轮间的传动达到同步。
同步带传动和 y 带、平带相比具有： (i)传动准确，无滑动，能达到同步传动的目的； (2)传动效率高·一般可达驰蓐；(3)速比范围大允许线速度也高；(1)传递功率范围大。
从几十瓦到几百千瓦；(5)结构紧凑，还适用于乡轴传动等优点。
因此，同步带传动已日益弓『起各方面的注意和重视，并把这种传动应用到各种机械设备上。
相应地设计者要求有一种设计方法来台理地选择同步带传动的各项参数。
笔者根据参加制订同步带传动国家标准讨论和学术活动的体会，提出了同步带传动的设计方法及应注意的问题，以供同步带传动设计者参考直用。
同步带传动的设计准则同步带传动是以带齿与轮齿依敬啮合来传递动力。
达到同步传动的目的。
因此。
在同步带传递扭矩时，带将受拉力作用。
带齿承受剪切，而带齿的工作表面在进八和退出与轮齿啮合的过程中将被磨损。
因此同步带的主要失效形式有如下三种：(1)同步带承载绳 (又称骨架蝇，的疲劳断裂；(2)带齿的剪切破裂：(3)带齿工作表面磨损。
失去原来的形乇I}。
根据试验分析，当同步带绕于带轮时，在所包圆弧内带齿与带轮齿的啮合齿数 z．大于 6时带齿的剪切强度将大干带的抗拉强度。
同时，随着粘附于带齿工作表面上的尼龙包雍层的设置．使带齿的耐磨性有了报大的提高。
因此在同步带正常工作条件下，同步带的主要失效形式是带在变拉力作用下的疲劳断裂所以同步带传动是根据带的抗拉强度作为设计准则来进行设计的。
在 ISb5295 t同步带额定功率与传动中心距的计算，标准中，就是以此为依据提出了带宽为基准宽度的基准额定功率计算公式：Pd (T 一mv')v／100o(kw )式中：Po——某一型号同步带在基准宽度下所能抟递的基准额定功率 ( W )某一型号同步带在基准宽度下的许用工作拉力 (见表1) (Ⅳ)m——某一型号同步带在基准宽度下舳单位长度质量 g／m} v——同步带线速度 (m／s，由公式可知：L为带的许用工作拉力，m 为带在运转过程中由离心力产生的拉力。
最全同步带选型步骤及计算
最全同步带选型步骤及计算在进行同步带选型步骤的时候，我们需要考虑到多个方面的因素，包括工作环境、传动要求、选用材料等。
以下是一个较为全面的同步带选型步骤及计算过程：步骤一：确定工作环境首先需要确定同步带将被使用的工作环境，包括温度、湿度、化学物质等。
这些环境因素会影响同步带的材料选用和性能要求。
步骤二：确定传动要求根据具体的传动要求，确定所需的同步带类型，包括轮廓形状、齿型、带宽、齿数等。
步骤三：计算传动比根据机械结构和传动要求，计算出所需的传动比。
传动比=输出转速/输入转速。
步骤四：计算转矩根据传动比和输出转速，计算出所需的输出转矩。
转矩=动力/输出转速。
步骤五：选用合适的材料根据工作环境和传动要求，选用合适的同步带材料。
常见的同步带材料包括橡胶、聚氨酯、聚酯等。
选择材料时需要考虑耐磨性、耐油性、耐高温性等性能。
步骤六：计算带张力根据传动比、输出转矩和选用的材料等参数，计算出所需的带张力。
带张力可以根据以下公式进行计算：张力=2*转矩/（带宽*传动比）。
这个公式考虑了带宽和传动比对带张力的影响。
步骤七：计算带长度根据传动比、齿数和齿型等参数，计算出所需的带长度。
带长度可以通过以下公式计算：带长度=π*（中心距+（齿数1+齿数2）/2*齿距）。
其中，齿距是同步带上相邻两个同步带齿的中心距离。
步骤八：检查允许张力根据选用的同步带材料、带张力和工作环境等因素，检查带张力是否在允许范围内。
对于不同的材料和工作环境，有不同的允许张力范围。
步骤九：确定同步带型号根据计算得出的同步带参数，选择合适的同步带型号。
同步带型号一般会有详细的技术参数表，根据所需的参数选择合适的型号。
步骤十：验证选型结果最后，将选型结果与实际应用进行验证。
根据实际使用情况，评估选型结果的合理性并进行必要的调整。
通过以上十个步骤，可以进行较为全面和准确的同步带选型。
需要注意的是，在实际应用中可能会有其他特殊要求需要考虑，比如防水、防腐蚀等。
同步带传动
节 mm 2.032 3.175 5.080 9.525 12.700 22.225 31.750
距 in 0.08
0.125(1/8) 0.200(1/4) 0.375(3/8) 0.5(1/2) 0.875(7/8)
1.25
(a)
(b)
图 6-8 同步带标记举例 (a) 单面齿同步带标记 (b) 双面齿同步带标记 (2) 爬齿和跳齿 原因是同步带传递的圆周力过大、带与带轮间的节距差值过大、带的初拉力过小等。 (3) 带齿的磨损 原因是带齿与轮齿的啮合干涉、带的张紧力过大等。 (4) 其他失效方式 带和带轮的制造安装误差引起的带轮棱边磨损、带与带轮的节距差值太大和啮合齿 数过少引起的带齿剪切破坏、同步带背的龟裂、承载绳抽出和包布层脱落等。 在正常的工作条件下，同步带传动的设计准则是在不打滑的条件下，保证同步带的抗拉强度。在灰尘杂 质较多的条件下，则应保证带齿的一定耐磨性。 2．同步带传动的设计计算步骤 设计同步带传动的已知条件为： Pm 需要传递的名义功率； n1、n2 主从动轮的转速或传动比； 传动部件的用途、工作环境和安装位置等。 根据以上条件，按以下步骤进行设计计算，详细设计过程请参照相关手册。 (1) 确定带的设计功率； (2) 选择带型和节距； (3) 确定带轮齿数和节圆直径； (4) 确定同步带的节线长度、齿数及传动中心距； (5) 校验同步带和小带轮的啮合齿数； (6) 确定实际所需同步带宽度； (7) 带的工作能力验算。
一、 同步带传动 同步带传动早在 1900 年已有人研究并多次提出专利，但其实用化却是在二次世界大战以后。由于同步
带是一种兼有链、齿轮、三角胶带优点的传动零件，随着二次大战后工业的发展而得到重视，于 1940 年 由美国尤尼罗尔(Unirayal)橡胶公司首先加以开发。1946 年辛加公司把同步带用于缝纫机针和缠线管的 同步传动上，取得显著效益，并被逐渐引用到其他机械传动上。同步带传动的开发和应用，至今仅 60 余 年，但在各方面已取得迅速进展。
最全同步带选型步骤及计算

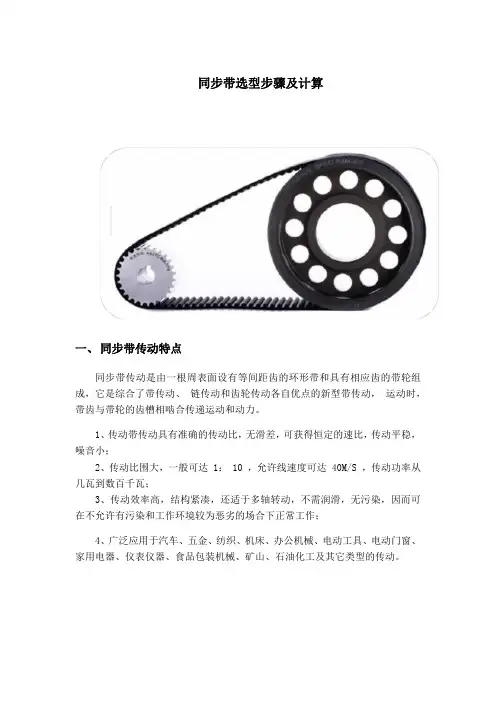

同步带选型步骤及计算一、同步带传动特点同步带传动是由一根内周表面设有等间距齿的环形带和具有相应齿的带轮组成，它是综合了带传动、链传动和齿轮传动各自优点的新型带传动，运动时，带齿与带轮的齿槽相啮合传递运动和动力。
1、传动带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，噪音小；2、传动比范围大，一般可达 1： 10 ，允许线速度可达 40M/S ，传动功率从几瓦到数百千瓦；3、传动效率高，结构紧凑，还适于多轴转动，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作；4、广泛应用于汽车、五金、纺织、机床、办公机械、电动工具、电动门窗、家用电器、仪表仪器、食品包装机械、矿山、石油化工及其它类型的传动。
二、同步带分类及各种形式的同步带应用说明1、模数制：同步带主要参数是模数 m( 与齿轮相同 )，根据不同的模数数值来确定带的型号及结构参数。
在 60 年代该种规格制度曾应用于日、意、苏等国，后随国际交流的需要，各国同步带规格制度逐渐统一到节距制。
目前仅前苏联及东欧各国仍采用模数制。
2、周节制：即同步带的主要参数是带齿节距，按节距大小不同，相应带、轮有不同的结构尺寸。
该种规格制度目前被列为国际标准。
3、特殊节距制（公制 T 型齿同步带）：又称特殊节距制同步带轮，除具有一般同步带传动的优点以外，由于其齿形为方形的特点，于圆弧齿形带轮相比较，则可以允许更大的线速度，也就是说公制 T 型齿同步带轮可以满足较高转速的传动。
4、圆弧齿：近年来又发展了圆弧齿形同步带，圆弧齿形的同步带传动性能和承载能力比梯形齿好，圆弧齿同步带的问世，扩大了同步带的传动范围，该同步带不但能适用于高速低扭矩的场合，也能适用于低速高扭矩的场合。
备注：汽车同步带和圆弧齿同步带也分别采用特定的节距；齿形带的工作面目前用得最多的是梯形齿。
三、同步带选型计算步骤工况系数选择 KA工况系数选择 KA 备注参数四、为什么要进行带传动的张紧首先带传动工作一段时间后就会由于塑性变形而松弛而使初拉力减小，传动能力下降，这时必须重新张紧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步带传动类型及及设计计算标准
(GB-T10414¸2-2002同步带轮设计标准) 圆弧齿同步带轮轮齿ArctoothTimingtooth
直边齿廓尺寸Dimensionoflineartypepulley
1、同步带轮的型式
2、齿型尺寸、公差及技术参数
3、各种型号同步带轮齿面宽度尺寸表
4、订购须知
圆弧齿轮传动类型：
1)圆弧圆柱齿轮分单圆弧齿轮和双圆弧齿轮。
2)单圆弧齿轮的接触线强度比同等条件下渐开线齿轮高，但弯曲强度比渐开线低。
3)圆弧齿轮主要采用软齿面或中硬齿面，采用硬齿面时一般用矮形齿。
圆弧齿轮传动设计步骤：
1)简化设计：根据齿轮传动的传动功率、输入转速、传动比等条件，确定中心距、模数等主要参数。
如果中心距、模数已知，可跳过这一
步。
2)几何设计计算：设计和计算齿轮的基本参数，并进行几何尺寸计算。
3)强度校核：在基本参数确定后，进行精确的齿面接触强度和齿根弯曲强度校核。
4)如果校核不满足强度要求，可以返回
圆弧齿轮传动的特点：
1)圆弧齿轮传动试点啮合传动，值适用于斜齿轮，不能用于直齿轮。
2)相对曲率半径比渐开线大，接触强度比渐开线高。
3)对中心距变动的敏感性比渐开线大。
加工时，对切齿深度要求较高，不允许径向变位切削，并严格控制装配误差。
单圆弧齿轮传动
小齿轮的凸齿工作齿廓在节圆以外，齿廓圆心在节圆上；大齿轮的凹齿工作齿廓在节圆内，齿廓圆心略偏於节圆以外(图2单圆弧齿轮传动的嚙合情况)。
由於大齿轮的齿廓圆弧半径p2略大於小齿轮的齿廓半径p1，故当两齿廓转到K点，其公法线通过节点c时，齿便接触，旋即分离，但与它相邻的另一端面的齿廓随即接触，即两轮齿K1﹑K'1、K2﹑K'2﹑K3﹑K'3……各点依次沿嚙合线接触。
因此，圆弧齿轮任一端面上凹﹑凸齿廓仅作瞬时嚙合。
一对新圆弧齿轮在理论上是瞬时点嚙合，故圆弧齿轮传动又常称为圆弧点嚙合齿轮传动。
轮齿经过磨合后，实际上齿廓能沿齿高有相当长的一段线接触。
圆弧齿轮传动的特点是：(1)综合曲率半径比渐开线齿轮传动大很多，其接触强度比渐开线齿轮传动约高0.5～1.5倍；
(2)两轮齿沿嚙合线方向的滚动速度很大，齿面间易於形成油膜，传动效率较高，一般可达0.99～0.995；
(3)圆弧齿轮沿齿高方向磨损均匀，且容易跑合；
(4)圆弧齿轮无根切现象，故最小齿数可以少。
但圆弧齿轮对中心距﹑切齿深度和螺旋角的误差敏感性很大，这三项误差对承载能力影响较大，故圆弧齿轮对製造和安装精度要求较高。
此外，单圆弧齿轮轮齿弯曲强度较弱；切削同一模数的大、小齿轮，需用两把不同的滚刀。
双圆弧齿轮传动
工作时，从一个端面看，先是主动轮齿的凹部推动从动轮齿的凸部，离开后，再以它的凸部推动对方的凹部，故双圆弧齿轮传动在理论上同时有两个接触点，经跑合后，这种传动实际上有两条接触线，因此可以实现多对齿和多点嚙合。
此外，由於其齿根厚度较大，双圆弧齿轮传动不仅承载能力比单圆弧齿轮传动约高30％以上，而且传动较平稳，振动和噪声较小，并且可用同一把滚刀加工相配对的两个齿轮。
因此。
高速重载时，双圆弧齿轮传动有取代单圆弧齿轮传动的趋向。
