无功补偿的几种投切方式

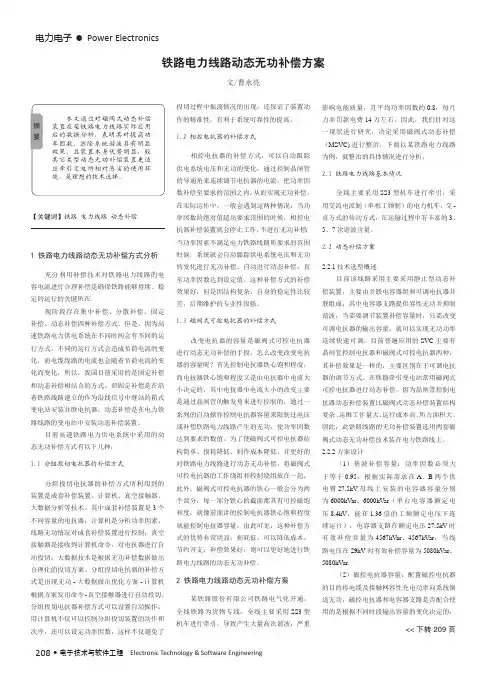

铁路电力线路动态无功补偿方案
电力电子• Power Electronics208 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】铁路 电力线路 动态补偿1 铁路电力线路动态无功补偿方式分析充分利用补偿技术对铁路电力线路的电容电流进行合理补偿是确保铁路能够持续、稳定的运行的关键所在。
现阶段存在集中补偿、分散补偿、固定补偿、动态补偿四种补偿方式。
但是，因为高速铁路电力供电系统在不同时间会有不同的运行方式，不同的运行方式会造成负荷电流的变化，而电缆线路的电流也会随着负荷电流的变化而变化，所以，我国目前采用的是固定补偿和动态补偿相结合的方式，即固定补偿是在沿着铁路线路建立的作为沿线信号中继站的箱式变电站安装并联电抗器，动态补偿是在电力铁路线路的变电站中安装动态补偿装置。
目前高速铁路电力供电系统中采用的动态无功补偿方式有以下几种：1.1 分组投切电抗器的补偿方式分组投切电抗器的补偿方式所利用到的装置是成套补偿装置、计算机、真空接触器、大数据分析等技术。
其中成套补偿装置是3个不同容量的电抗器；计算机是分析功率因素、线路无功情况对成套补偿装置进行控制；真空接触器是接收到计算机命令，对电抗器进行自动投切；大数据技术是根据无功补偿数据做出合理化的投切方案。
分组投切电抗器的补偿方式是出现无功-大数据做出优化方案-计算机根据方案发出命令-真空接触器进行自动投切。
分组投切电抗器补偿方式可以设置自动操作，用计算机不仅可以控制分组投切装置的动作和次序，还可以设定功率因数，这样不仅避免了铁路电力线路动态无功补偿方案文/曹永亮投切过程中振荡情况的出现，还保证了装置动作的精准性，有利于系统可靠性的提高。
1.2 相控电抗器的补偿方式相控电抗器的补偿方式，可以自动跟踪供电系统电压和无功的变化，通过控制晶闸管的导通角来连续调节电抗器的电流，把功率因数补偿至要求的范围之内，从而实现无功补偿。
利用单相晶闸管投切电容器实现无功补偿
利用单相晶闸管投切电容器实现无功补偿无功补偿是为了改善电力系统的功率因数而进行的一种措施。
而利用单相晶闸管投切电容器实现无功补偿，是一种常见的方式。
本文将从晶闸管的工作原理、电容器的作用、无功补偿的意义等方面详细介绍利用单相晶闸管投切电容器实现无功补偿的方法和原理。
首先，我们来了解一下单相晶闸管的工作原理。
晶闸管是一种控制型的半导体器件，其具有单向导电性和双向控制性。
晶闸管有三个电极：阳极（Anode）、阴极（Cathode）和控制极（Gate）。
当阳极电压大于一定的阀值电压时，控制极的电压加大，通过二极管型场效应晶体管的放大，从而控制晶闸管导通或截止。
其次，电容器在电力系统中有很多作用，其中之一就是进行无功补偿。
电容器可以存储和释放电能，具有快速响应的特性。
当电力系统中存在感性负载时，容易产生感性无功功率，导致功率因数降低。
而电容器具有负载电流超前于负载电压的特点，可以提供感性无功功率，从而达到补偿功率因数的效果。
然后，我们来了解一下无功补偿的意义。
功率因数是电力系统中衡量有功功率和视在功率之间关系的参数。
当功率因数低于1时，电网中会产生大量的感性无功功率，不仅浪费了电力资源，还会降低电力系统的稳定性和供电质量。
因此，进行无功补偿可以提高功率因数，减少电网中的无功功率，提高电力系统的效率和稳定性。
接下来，我们来详细说明利用单相晶闸管投切电容器实现无功补偿的方法和原理。
当电网中存在感性负载时，我们可以通过投切电容器的方式进行无功补偿。
具体步骤如下：1.测量电网的功率因数。
使用功率因数测量仪测量电网的功率因数，得到实际的功率因数值。
2.计算所需补偿容量。
根据实际功率因数和目标功率因数之间的差值，计算出所需的补偿容量。
3.选择合适的电容器。
根据所需补偿容量和电压等级，选择合适的电容器进行无功补偿。
4.控制晶闸管的导通和截止。
通过改变晶闸管的工作方式，实现电容器的导通和截止，从而实现无功补偿。
5.监测补偿效果。
低压配电无功补偿容量选择
低压配电无功补偿容量选择摘要：随着社会经济的快速发展，低压电网的无功补偿一般都选择在各电力用户装设电容器装置。
同其他无功功率补偿装置相比，并联电容器无旋转部分，具有安装、运行维护简单方便，有功损耗小以及组装增容灵活，扩建方便、安全，投资少等优点，因此，并联电容器改善功率因数可获得较显著的经济效益，并获得广泛应用。
并联电容器的补偿方式一般分为集中补偿、分组补偿和单机补偿三种。
关键词：低压配电；无功补偿容量；选择引言低压电网主要采用并联电容器组进行无功补偿，其补偿方式一般分为集中补偿、分组补偿和个别补偿。
补偿容量的确定与补偿方式有关，应考虑选用最优的补偿方式和合理的补偿容量，以提高电网无功补偿的经济效益。
1无功补偿最优方式的选择1.1 集中补偿集中补偿方式是将电容器组装设在用户专用变电所或配电室的低压或高压母线上，这种补偿方式中的电容器组利用率较高，能补偿变配电所低压或高压母线前的无功功率。
其接线如图1中的 C1所示。
集中补偿的效益表现在如下三个方面：可以就地补偿变压器的无功功率损耗。
由于减少了变压器的无功电流，相应地可减少变压器容量，或者说可以增加变压器所带的有功负荷。
可以补偿变电所以上输电线路的功率损耗。
可以就近供应380V 配电线路的前段部分本身及所带用电设备的无功功率损耗。
但这种补偿方式也有一定的局限性，它只能减少装设点以上线路和变压器因输送无功功率所造成的损耗，而不能减少用户内部配电网络的无功负荷所引起的损耗。
正是由于用户内部的无功线损没有减少，其降损节电效益必然受到限制。
集中补偿的容量再多，其作用仅限于减少变压器本身及其以上输配电线路的无功功率损耗。
凡是向负荷输送的无功功率，由于仍然要经过线路的电阻和电抗，低压配电线路上产生的无功损耗并未减少，因此集中补偿的容量选择不宜过大，应为平均所需无功容量的 13% ～23% 为宜。
为了弥补这种补偿方式的不足，对生产车间内的用电设备最好采取分散补偿方式。
无功补偿方式
无功补偿方式无论是工业负荷还是民用负荷，大多数均为感性。
所有电感负载均需要补偿大量的无功功率，提供这些无功功率有两条途径：一是输电系统提供；二是补偿电容器提供。
如果由输电系统提供，则设计输电系统时，既要考虑有功功率，也要考虑无功功率。
由输电系统传输无功功率，将造成输电线路及变压器损耗的增加，降低系统的经济效益。
而由补偿电容器就地提供无功功率，就可以防止由输电系统传输无功功率,从而降低无功损耗，提高系统的传输功率。
理论上而言，无功补偿最好的方式是在哪里需要的无功,就在哪里补偿，整个系统将没有无功电流的流动。
但在实际电网当中这是不可能做到的。
因为无论是变压器、输电线路还是各种负载，均会需要无功。
所以实际电网当中就补偿装置的安装位置而言有如下几种补偿方式：①变电所集中补偿;②配电线路分散补偿；③负荷侧集中补偿；④用户负荷的就地补偿。
对于低压配网无功补偿，通常采用负荷侧集中补偿方式,即在低压系统（如变压器的低压侧）利用自动功率因数调整装置，随着负荷的变化，自动地投入或切除电容器的部分或全部容量。
1.补偿容量确实定考虑到动力类负荷，估计配变的功率因数在0∙75左右，设计在满负荷状态下功率因数提高到0.90。
假设配变容量为S,补偿前有功功率、无功功率和功率因数角分别为P1.Qh和e1,补偿后有功功率、无功功率和功率因数角分别为P2、Q2和Φ2,Qb为需补偿的容量。
由此可得出应补偿的容量为：Qb=Q1-Q2=S×sinΦI-SXsinΦ2=SX（0.661-0.436）=0.225S补偿百分比为：η%=Qb∕S×100%=22.5%根据电网的运行经验可以得出，补偿容量一般为变压器额定容量的20%~30%o2.补偿方式的选择补偿方式分为三相共补、分相补偿和混合补偿（即共补加分补），一般而言当需要补偿的容量超过60kvar时，采用混合补偿是比较合适的，即可照顾到三相之间的不平衡，与分相补偿的效果完全一样，又可以降低成本。

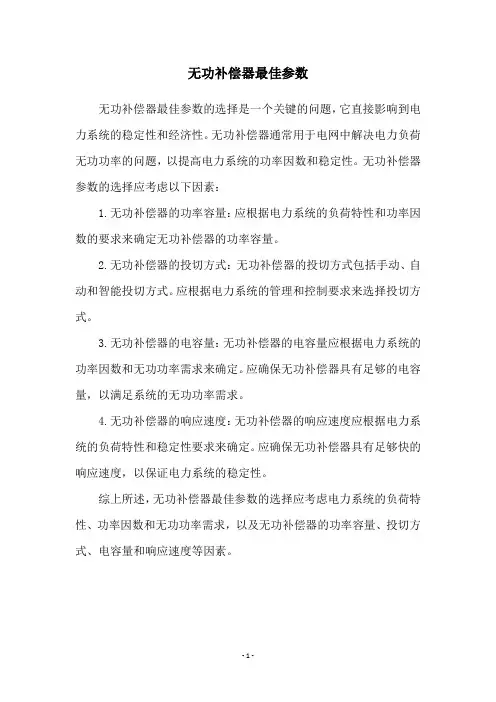

无功补偿器最佳参数
无功补偿器最佳参数
无功补偿器最佳参数的选择是一个关键的问题，它直接影响到电力系统的稳定性和经济性。
无功补偿器通常用于电网中解决电力负荷无功功率的问题，以提高电力系统的功率因数和稳定性。
无功补偿器参数的选择应考虑以下因素：
1.无功补偿器的功率容量：应根据电力系统的负荷特性和功率因数的要求来确定无功补偿器的功率容量。
2.无功补偿器的投切方式：无功补偿器的投切方式包括手动、自动和智能投切方式。
应根据电力系统的管理和控制要求来选择投切方式。
3.无功补偿器的电容量：无功补偿器的电容量应根据电力系统的功率因数和无功功率需求来确定。
应确保无功补偿器具有足够的电容量，以满足系统的无功功率需求。
4.无功补偿器的响应速度：无功补偿器的响应速度应根据电力系统的负荷特性和稳定性要求来确定。
应确保无功补偿器具有足够快的响应速度，以保证电力系统的稳定性。
综上所述，无功补偿器最佳参数的选择应考虑电力系统的负荷特性、功率因数和无功功率需求，以及无功补偿器的功率容量、投切方式、电容量和响应速度等因素。
- 1 -。
10kV配电线路无功补偿投切方式的比较分析
分 类 号 ： 中 图） （ ＴＭ７ １ ６
文献标志码 ： Ａ
随着对 电 网降损 节 能 要求 的提 高 ， 功补 偿 技 无 术 发展 速度很 快． 配 电 网上进 行 无 功 补偿 有 利 于 在 电网 的安 全和 稳定 ， 电网降损 节能 有着 重要意 义． 对 目前 ， 国的 主要补 偿 方 式是 对 变 电站进 行 集 中补 我
２ １ 单 点 补 偿 ．
１ 线路 补 偿 投 切 方 式 的 种类
线 路 无 功补 偿 电容 器 的投 切 方 式有 很 多种 ， 从
２ １ １ 按 电压投 切 理论 计 算 单 点补 偿 的最 佳补 ．．
偿 度 为 ６ ．７ ，即 ２ ３ 。为 最 佳 补 偿 容 量 ．按 ６ ／Ｑ
偿， 只对 站 内主变所需 的无 功进 行 了补 偿 ， 而对投 运
方 式等 ． ］ 几种 投切 方式 如下 ：
・
１ 按 功率 因数 投 切 电容 器 ． ） 当功 率 因数 低 于设
定值 时 ， 经过 软件 设 定 的延 时 后 ， 入 一组 电容 器 ， 投 如不 够 ， 时后再 投 ； 延 反之 ， 当检 测 到 功率 因数 高 于
设定 值或 电流超 前 时 ， 则切 除补 偿 电容．
时 间长 、 降损效 果显 著 、 同时使线 路末 端 的电压得 到 提 高 的线 路补 偿 方式 并 没有 普 遍应 用 ＿ ． 体 到 线 １具 ］ 路补 偿 的设 置 与控 制 ， 补偿 位 置 确 定 与投 切 方 式 的 选择 是其 中重要 的方 向．
现 阶段 配 电网实 际应用 的投切 方式 主要有 按无
２ 按 无功 功率 投 切 电容 器 ． ） 因为 电容器 组 是 作 为无 功功 率补偿 接 入 电 网 的 ， 般 按无 功 容 量 来设 一
无功补偿方案
（3）无功补偿控制器：用于自动控制无功补偿装置的投切，实现无功功率的实时补偿。
3.无功补偿参数设置
根据电力系统的负荷特性和无功需求，合理设置以下参数：
（1）补偿容量：根据系统无功需求，确定无功补偿装置的容量。
（2）补偿方式：根据负荷特性，选择合适的补偿方式。
第2篇
无功补偿方案
一、概述
电力系统的稳定性与经济性是电网运行的核心目标。无功补偿作为提升系统稳定性、优化电能质量、降低网络损耗的关键技术手段，其方案制定需综合考虑技术、经济、法规等多方面因素。本方案旨在为某电力系统提供一套详细的无功补偿方案，确保其合法合规、高效可行。
二、目标
1.显著提高系统的功率因数，降低无功负荷对系统的影响。
4.法规遵循
-严格遵循国家电力行业法律法规、技术标准和安全规范。
-确保方案设计、设备选型、施工安装及运行维护的合法合规性。
四、实施计划
1.前期准备
-完成现场勘查，明确补偿需求。
-编制详细的设计方案，包括设备选型、参数配置、施工图纸等。
-提交相关部门审查，获取必要的批准和许可。
2.施工阶段
-按照设计方案，组织设备采购和施工队伍。
（3）有功和无功损耗降低，电网运行效率提高。
（4）合规性审查合格，方案实施过程中无违法违规行为。
五、结论
本方案针对某电力系统，制定了一套合法合规的无功补偿方案。通过采用合理的无功补偿方式、装置选型和参数设置，有望提高电力系统的稳定性、电能质量，降低系统损耗。在实施过程中，严格遵循国家政策和法规要求，确保方案的顺利实施。本方案的实施将对提高我国电力系统的运行水平具有积极意义。
无功补偿装置分组投切说明
分组投切调试说明本程序可控制三组电容器的分组自动投切，投切的原则如下：本程序设有分列无功上下限及并列无功上下限四个限值定值，装置工作在那组限值根据母联的合位置自动判断。
各分组投切的判据如下：一．在分列运行方式下（母联DL合位置为0）Q当前=Q(本侧)其中Q1C,Q2,Q3C为三组分组电容器的容量，当它们的容量不一致时，要求设置时应把Q1C设成大容量的一组，Q3C设成小容量的一组。
具体的动作如下：一）Q当前＞Q分列上限进入电容投判断模式1.A K投切系数×Q3C < Q当前－Q分列上限< K投切系数×(Q1C+Q2C)a.在本侧电容器DL合位置为0时，退出电容分组投切b.在本侧电容器DL合位置为1时：1.在接触器1合位置为0时，动作投Q1；2. 在接触器1合位置为1时，动作投Q2；3. 在接触器1.2合位置为1时，动作投Q3；1.B K投切系数×(Q1C+Q2C) < Q当前－Q分列上限< K投切系数×(Q1C+Q2C+ Q3C)a.在本侧电容器DL合位置为0时，退出电容分组投切b.在本侧电容器DL合位置为1时：1.如在接触器任2组合位置为0时，动作投该两组电容；2.如接触器任两组合位置为1时，动作投合位置为0的那组电容；1.C Q当前－Q分列上限> K投切系数×(Q1C+Q2C+ Q3C)；a.在本侧电容器DL合位置为0时。
退出电容分组投切b.在本侧电容器DL合位置为1时：1.如在接触器三组合位置为0时，动作投Q1.Q2.Q3；2.如接触器任2组合位置为1时，动作投该两组电容；3.如接触器任2组合位置为1时，动作投合位置为0的那组电容；二）Q当前＜Q分列下限进入电容切判断模式2.A K投切系数×Q3C < Q分列下限－Q当前< K投切系数×(Q1C+Q2C)a.在本侧电容器DL合位置为0时。
无功补偿中的共补与分补
无功补偿中的共补与分补共补与分补，简单说，是指补偿装置中，投切的是三相电容器还是单相电容器。
传统的接触器，是三相一起动作的，就是说，吸合时，三相都吸合，断开时，三相都断开。
这样投切的电容器是三相电容器，对三相电路同时做补偿，我们称之为：“共补”，或者“合补”。
由于电网中常常有一些特别的设备，他们工作时会造成三相不平衡。
比如用380V的单相电焊机，它用两个线电压来工作，另外一相就没有用到，这样就造成三相不平衡了。
这时如果要补偿，只能补两相，否则又会造成无功也不平衡。
为了解决这个问题，一些新的投切开关，比如：复合开关、可控硅模块，等等，就可以对A、B、C相各自独立地工作，哪相需要投切，就投切哪相。
这种对单相做作补偿的，就叫“分补”。
共补的优点：控制简单，价格低廉，可靠性好，检修维护方便。
对补偿控制器要求低。
共补的不足：在三相不平衡的场合，无法补偿，或者越补越不平衡。
分补的优点：能对付不平衡的场合，补偿精度高。
分补的不足：价格贵，控制复杂，线路复杂。
检修维护难度大。
对补偿控制器要求高。
分补每一组ABC电容，需要三条控制线。
共补每一组电容，只需要一条控制线。
共补与分补的路数分配，要按照实际需要来做。
根据以往的经验，如果用电的平衡度比较好，不平衡度最大的不超过15%，基本没有必要用分补。
原因是供电局考核的是平均功率因数，15%以内的不平衡度，共补平均以后很容易达标。
不平衡度：是在三相中，电流最大一相的电流，减去电流最小的一相的电流，除该相最小的电流。
如果不平衡度较高，就要采用分补了。
分补容量的确定：通常采用不平衡度来确定分补的容量。
比如总容量是420Kvar,最大不平衡度为20%，那么分补的容量应该接近20%左右。
即：420×20%=84KVar分补的路数确定：分补路数不宜多，因为补偿器的输出路数是有限的。
按上例：可以这样：共补：每相35Kvar,35×10路=350Kvar分补：每相2路×11Kvar，分补共6路。
无功补偿
无功补偿原理电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。
在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗，这就是无功补偿。
无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。
这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。
无功补偿的意义：⑴补偿无功功率，可以增加电网中有功功率的比例常数。
⑵减少发、供电设备的设计容量，减少投资，例如当功率因数cosΦ=0.8增加到cosΦ=0.95时，装1Kvar电容器可节省设备容量0.52KW；反之，增加0.52KW对原有设备而言，相当于增大了发、供电设备容量。
因此，对新建、改建工程，应充分考虑无功补偿，便可以减少设计容量，从而减少投资。
⑶降低线损，由公式ΔΡ%=（1-cosΦ/cosΦ）×100%得出其中cosΦ为补偿后的功率因数，cosΦ为补偿前的功率因数则：cosΦ>cosΦ，所以提高功率因数后，线损率也下降了，减少设计容量、减少投资，增加电网中有功功率的输送比例，以及降低线损都直接决定和影响着供电企业的经济效益。
所以，功率因数是考核经济效益的重要指标，规划、实施无功补偿势在必行。
电网中常用的无功补偿方式包括：①集中补偿：在高低压配电线路中安装并联电容器组；②分组补偿：在配电变压器低压侧和用户车间配电屏安装并联补偿电容器；③单台电动机就地补偿：在单台电动机处安装并联电容器等。
加装无功补偿设备，不仅可使功率消耗小，功率因数提高，还可以充分挖掘设备输送功率的潜力。
确定无功补偿容量时，应注意以下两点：①在轻负荷时要避免过补偿，倒送无功造成功率损耗增加，也是不经济的。
无功补偿原理、方法
⽆功补偿原理、⽅法前⾔《国家电⽹公司农⽹“⼗⼀五电压质量和⽆功电⼒规划纲要》提出，纲要指导思想为：以公司“新农村、新电⼒、新服务农电发展战略为指导，以安全、质量、效益为核⼼，坚持科技进步，全⾯提⾼农⽹电压⽆功综合管理⽔平，持续改善供电质量，降低电能损耗，为社会主义新农村建设提供优质、经济、可靠的电⼒供应。
切实达到《国家电⽹公司电⼒系统电压质量和⽆功电⼒管理规定》的“⽆功补偿配制应按照分散就地补偿与变电站集中补偿相结合，以分散为主；⾼压补偿与低压补偿相结合，以低压为主；调压与降损相结合，以降损为主”的要求。
⽆功补偿的原理在交流电路中，由电源供给负载的电功率有两种；⼀种是有功功率，⼀种是⽆功功率。
有功功率是保持⽤电设备正常运⾏所需的电功率，是将电能转换为其他形式能量（机械能、光能、热能）的电功率。
⽆功功率⽐较抽象，它是电路内电场与磁场的交换，在电⽓设备中建⽴和维持磁场的电功率。
它不对外作功，⽽是转变为其他形式的能量。
凡是有电磁线圈的电⽓设备，要建⽴磁场，就要消耗⽆功功率。
⽆功功率决不是⽆⽤功率，它的⽤处很⼤。
电动机需要建⽴和维持旋转磁场，使转⼦转动，从⽽带动机械运动，电动机的转⼦磁场就是靠从电源取得⽆功功率建⽴的。
变压器也同样需要⽆功功率，才能使变压器的⼀次线圈产⽣磁场，在⼆次线圈感应出电压。
因此，没有⽆功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。
（打个⽐⽅，农村修⽔利需要开挖⼟⽅运⼟，运⼟时⽤⽵筐装满⼟，挑⾛的⼟好⽐是有功功率，挑空⽵筐就好⽐是⽆功功率，⽵筐并不是没⽤，没有⽵筐泥⼟怎么能运到堤上?）在正常情况下，⽤电设备不但要从电源取得有功功率，同时还需要从电源取得⽆功功率。
如果电⽹中的⽆功功率供不应求，⽤电设备就没有⾜够的⽆功功率来建⽴正常的电磁场，这些⽤电设备就不能维持在额定情况下⼯作，⽤电设备的端电压就要下降，从⽽影响⽤电设备的正常运⾏。
但是从发电机和⾼压输电线供给的⽆功功率远远满⾜不了负荷的需要，所以在电⽹中要设置⼀些⽆功补偿装置来补充⽆功功率，以保证⽤户对⽆功功率的需要，这样⽤电设备才能在额定电压下⼯作。
配电线路无功补偿投切方式效果比较的理论分析
根据已有的理论计算 。 单点补偿的最佳补偿度为 ６． 即 ２３ ｏ ６ ％， ／ Ｑ 。按照电压投切的布点方式 ， ７ 补偿位 置 Ｃ 应 该在 ２３ 。 。补 偿 前 后 的无 功潮 流 分 布 如 ／Ｌ 处
作者简 介 ： 东明（９３ ）女 ， 谭 １８一 ， 博士 ， 事农村 配电网无功优 从
化 方 面 的研 究 。
２１ 年 第 ４ ０１ 期
谭 东明等 ： 配电线路无功补偿投切 方式效果比较的理论分析
８ ３
代人 Ｑ＝ ／ ｏ Ｌ＝ ／Ｌ 得到 ， ２３Ｑ ，ＩＩ３ ０
＾
【 －Ｚ Ｊｌ－） １ （ＬＱ Ｊ１）ｘＬ－Ｑｚ Ｊ 。 ｘｄｆ１ ＿ ２ 。 Ｌ ｙ ｘ。 ： Ｉ （ 。 － － ・ ｌ （ ） ， ｔ） 一’
前后的无功潮流分布如图 ４ 所示。
从表 １中可 以看 出 。 无论 是单 点补 偿还 是两 点补
偿 ， 电压投切方式下的线损下降率都要 比按功率因 按 数多 ， 而且从图 ２ 图 ４中的 ｃ图可看 出潮流有负值 ， 、
即公式 Ａｕ Ｒ＋ Ｑ ＝Ｐ Ｘ
Ｕｅ
． ．
，
Ｑ是负 值 。
代入 Ｑ＝ ／Ｑ ， ＝ ／ Ｌ 得到， ２ ３ ｏ ２ ３。
ＡＰ － ＝ ２ ７
△
９Ｕ
补 偿 前 总的线 损 为 ：
△ ＝ Ｐ ｒｘ ｄ＝
＾
补偿前总的线损为 ：
△ ｒｘ ｄ＝
／’
线损下降率为：ＰＡ ＇ ， ６． Ａ ／Ｐ ／ ６ ％ ＝ ｝＝ ７ Ｊ
图 ２所 示 。
ｂ
一
ｌ ｑ ： ｏ
无功功率补偿的3种主要补偿方式介绍
无功功率补偿的3种主要补偿方式介绍
无功功率补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。
下面简单介绍这3种补偿方式的适用范围及使用该种补偿方式的优缺点。
(1)低压个别补偿:
低压个别补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地与用电设备并接，它与用电设备共用一套断路器。
通过控制、保护装置与电机同时投切。
随机补偿适用于补偿个别大容量且连续运行(如大中型异步电动机)的无功消耗，以补励磁无功为主。
低压个别补偿的优点是：用电设备运行时，无功补偿投入，用电设备停运时，补偿设备也退出，因此不会造成无功倒送。
具有投资少、占位小、安装容易、配置方便灵活、维护简单、事故率低等优点。
(2)低压集中补偿：
低压集中补偿是指将低压电容器通过低压开关接在配电变压器低压母线侧，以无功补偿投切装置作为控制保护装置，根据低压母线上的无功负荷而直接控制电容器的投切。
电容器的投切是整组进行，做不到平滑的调节。
低压补偿的优点：接线简单、运行维护工作量小，使无功就地平衡，从
而提高配变利用率，降低网损，具有较高的经济性，是目前无功补偿中常用的手段之一。
(3)高压集中补偿：
高压集中补偿是指将并联电容器组直接装在变电所的6～10kV高压母线上的补偿方式。
适用于用户远离变电所或在供电线路的末端，用户本身又有一定的高压负荷时，可以减少对电力系统无功的消耗并可以起到一定的补偿作用;补偿装置根据负荷的大小自动投切，从而合理地提高了用户的功率因数，避免功率因数降低导致电费的增加。
同时便于运行维护，补偿效益高。
风电场无功补偿方案设计
风电场无功补偿方案设计一、无功补偿方式的选择（一）配电网的无功补偿方式一般来讲，配电网中常用的无功补偿方式为：在系统的部分变电站、配电所中，在各个用户中安装无功补偿装置；在高低压配电线路中分散安装并联电容器组；在配电变压器低压侧和车间配电屏间安装并联电容器以及在单台电动机附近安装并联电容器，进行集中或分散的就地补偿。
1.分散、就地补偿当各用户终端距主变压器较远时，宜在供电末端装设分散补偿装置，结合用户端的低压补偿，可以使线损大大降低，同时可以兼顾提升末端电压的作用。
对于大型电机或者大功率用电设备，宜装设就地补偿装置。
就地补偿是最经济、最简单以及最见效的补偿方式。
在就地补偿方式中，把电容器直接接在用电设备上，中间只加串熔断器保护，用电设备投入时电容器同时投入，切除时同时切除，实现了最方便的无功自动补偿，切除时用电设备的线圈就是电容器的放电线圈。
2.集中补偿变电站内的无功补偿主要是补偿主变压器对无功容量的需求，结合考虑供电区内的无功潮流及配电线路和用户的无功补偿水平来确定无功补偿容量。
35kV 变电站一般按主变压器容量的10%～15%来确定；110kV变电站可按15%～20%来确定。
（二）风电场的无功补偿方式风电场的无功补偿方式与一般配电网的无功补偿方式类似：集中补偿是在风电场出口变电站集中装设无功补偿器进行补偿，主要目的是改善整个风电场的功率因数，提高风电场出口变电站的电压和补偿无功损耗；风电场无功分散、就地补偿是采用数学或者智能算法在合理的投资范围内选择补偿效果达到最优的若干个无功补偿点，进行就地补偿，从而降低风电场内部网损，改善电压质量。
通常，风电场的分散、就地补偿是在风力异步发电机机端并联电容来提高风电出口的功率因数，这样可以使接入点和风电场（高、低压侧的）电压处于合理的工作范围；否则由于风电场大量吸收无功功率，造成变压器上的电压损失过大，机端电压明显下降，严重影响发电机的正常运行，进而影响风电场电压的稳定性。
