带式输送机托辊的设计
皮带输送机托辊结构及作用分析
皮带输送机托辊结构及作用分析摘要：随着国内工业不断发展，皮带输送机应用范围不断扩大。
在皮带机设备中，占用比例最多的部件之一就是托辊。
它决定了输送机的使用效果，是决定输送带使用寿命的最重要部件之一。
它的作用是安装在输送物料的设备上来支撑皮带和各类物料重量。
作为皮带输送机的一个单元，具有外形小，结构简单，但质量的好坏却直接影响到输送机的性能。
托辊因需要长期运转，在承载时还时刻与输送机皮带发生接触摩擦并工作在各种恶劣工况的环境中。
因此，优化托辊内部结构和外形结构，提高其使用性能显得尤为重要。
关键词：托辊重要部件优化结构提高性能0前言在我国的工业生产过程中，皮带输送机用托辊包括各种槽型托辊、平行托辊、缓冲托辊、调心托辊等，规格从外径89到159不等，可根据不同的皮带输送机型号进行选择和安装。
皮带机单个托辊由辊体、轴、轴承座、轴承、密封组件等组成，它是带式输送机的心脏。
它的防水、防尘，两端轴承位置的精度、外圆径向跳动、转动惯量、防腐防锈、耐磨性等综合性能，在很大程度上决定了皮带输送机的运行状态。
现阶段常用的托辊自身存在许多不足之处：体积比较大、容易磨损、易被腐蚀等等。
并且托辊的工作环境相对比较恶劣，其本身的构造也不完美，需要不断优化托辊的结构，提高托辊的使用性能。
1.目前，国内使用的皮带输送机托辊有以下列几种典型结构：（1）原国产皮带输送机托辊（图一）该托辊使用铸铁轴承座，承载能力突出，其性能不低于HT150。
轴承座与管体采取过赢配合。
轴承座内外径及安装轴承座管体端部止口均需精加工，需专用设备及工装辅助加工才能保证良好的装配精度。
其密封形式为非接触式迷宫密封，使用尼龙材质。
密封内圈以低过盈度装配在轴上，密封外圈装配在轴承座内孔上，并利用轴用挡圈安装在轴上防止轴向窜动。
该托辊结构简单，易于装配与维护，无需焊接工艺及设备，正常工况下的运行阻力系数一般，使用寿命大于等于6000小时左右。
图一（2）国外皮带输送机普通托辊（图二）该托辊使用冲压工艺轴承座，重量较铸件轴承座大幅降低，并因此减少旋转运行阻力。
皮带输送机托辊规格型号技术参数表
皮带输送机托辊规格型号技术参数表托辊的作用是支撑输送带和物料重量。
托辊运转必须灵活可靠。
减少输送带同托辊的摩擦力，对占输送机总成本25%以上的输送带的寿命起着关键作用。
虽然托辊在带式输送机中是一个较小部件，结构并不复杂，但制造出高质量的托辊并非易事。
托辊是带式输送机的重要部件，种类多，数量大。
作用是支承皮带，减少皮带运行阻力，并使皮带的垂直度不超过一定限度以保证皮带平稳地运行。
托辊按其用途分类为调心托辊、缓冲托辊、槽形托辊、平行托辊。
调心托辊的作用是纠正带式输送机的跑偏，通常输送机的重载段上安装回转式槽形调心托辊，空载段上安装平行调心托辊。
缓冲托辊是根据实际情况应用于机尾架上的，受料时，可以降低物料对皮带的冲击，有利于沿长皮带的使用寿命。
槽形托辊一般由两个侧托辊和一个平托辊组成，槽角度一般为30度，对于可拆卸式的带式输送机，槽形托辊的三个托辊互相铰接在一起，故称铰接托辊。
平行托辊一般为一个长辊，它安装在承受压力的下端故称下托辊。
37700G4119.67 3.2 38750G41210.37 3.2 39800G41310.83 3.2 40950G41512.78 3.2 411150G41915.20 3.2 421400G42118.11 3.2 431600G42320.70 3.244133250G503 6.0646305/C4251881745315G5047.124 46380G5058.234 47465G5069.624 48530G50810.714 49600G50911.864 50670G51012.954 51700G51113.534 52750G51214.264 53800G51315.174 54900G51416.774 55950G51517.664 561000G51618.364 571100G51820.004 581150G51920.984 591250G52022.484 601400G52125.004 611600G52328.484 621800G52431.584 632000G52534.904 642200G52638.264 652500G52743.24466159315G60410.39 4.56306/C4302281767380G60511.87 4.5 68465G60613.80 4.5 69530G60815.27 4.5 70600G60916.86 4.5 71670G61018.35 4.5 72700G61119.13 4.5 73750G61220.16 4.5 74800G61321.40 4.5 75900G61423.58 4.5 76950G61524.70 4.5 771000G61625.86 4.5 781100G61828.06 4.5 791150G61929.34 4.5 801250G62031.51 4.5 811400G62135.02 4.5 821600G62339.56 4.5 831800G62444.00 4.5 842000G62548.53 4.5 852200G62653.00 4.5 862500G62759.91 4.5 872800G62866.65 4.588194600G70926.2056407/C43526102089670G71028.505 90750G71231.205 91800G71332.805 92900G71436.105 931000G71639.405 941100G71842.705 951250G72047.605 961400G72152.605 971800G72465.705 982000G72572.605 992200G72678.805 1002500G72788.705。
500皮带托辊支架标准尺寸
500皮带托辊支架标准尺寸一、概述500皮带托辊支架是用于支撑皮带输送机上的托辊，以保持皮带稳定运行的设备。
其标准尺寸通常是根据皮带输送机的设计要求而制定的，而设计要求则根据实际应用场景和载荷条件的不同而有所差异。
因此，实际应用中的500皮带托辊支架标准尺寸可能会因具体情况而异。
二、尺寸参数500皮带托辊支架的标准尺寸参数主要包括：1．长度：通常在1.2米至1.8米之间，具体取决于皮带输送机的设计要求。
2．宽度：通常在0.6米至1米之间，具体取决于皮带输送机的设计要求。
3．高度：通常在0.7米至1.2米之间，具体取决于皮带输送机的设计要求。
4．托辊间距：通常在1米至1.5米之间，具体取决于皮带输送机的设计要求。
5．托辊直径：通常在150毫米至300毫米之间，具体取决于皮带输送机的设计要求。
6．支架材质：通常采用钢材或铝合金等材料，具体取决于皮带输送机的设计要求和实际应用场景。
7．表面处理：通常采用喷漆或镀锌等表面处理方式，以提高防腐性能和美观度。
三、制造工艺500皮带托辊支架的制造工艺主要包括以下步骤：1．钢材切割：采用数控切割机将钢材切割成所需尺寸的坯料。
2．坯料加工：对坯料进行钻孔、铣削等加工操作，以满足设计要求。
3．焊接成型：将加工好的坯料按照设计要求进行焊接，形成完整的支架结构。
4．表面处理：对焊接好的支架进行喷漆或镀锌等表面处理，以提高防腐性能和美观度。
5．成品检测：对成品进行检测，确保符合设计要求和质量标准。
四、应用场景500皮带托辊支架广泛应用于各种行业和领域，如煤炭、电力、化工、冶金、建材等。
在这些领域中，皮带输送机被广泛用于物料输送和搬运，而500皮带托辊支架则是保证皮带输送机稳定运行的重要部件之一。
同时，500皮带托辊支架也是各种自动化生产线和物流传输系统中的重要组成部分。
五、维护保养为了确保500皮带托辊支架的正常使用和延长其使用寿命，需要注意以下几点维护保养事项：1．定期检查：定期检查支架的连接件和焊接部位是否出现松动或开裂现象，以及表面处理是否出现脱落或生锈现象。

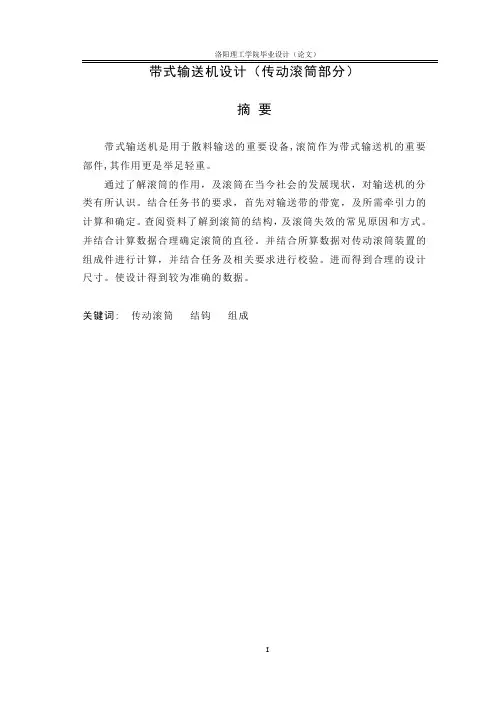

带式输送机(传动滚筒)
