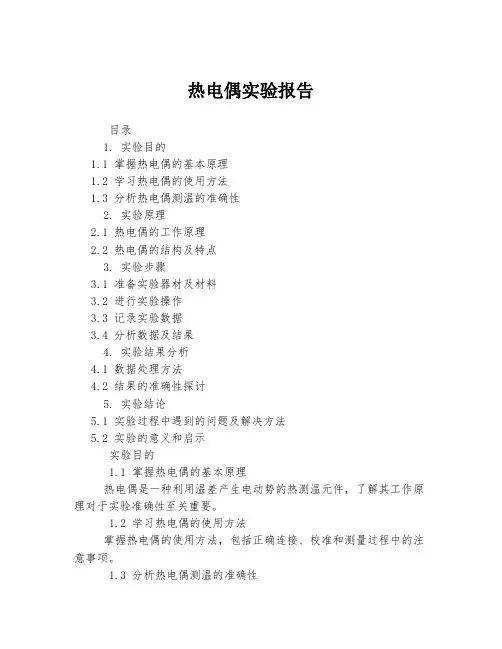

热电偶实验报告目录1. 实验目的1.1 掌握热电偶的基本原理1.2 学习热电偶的使用方法1.3 分析热电偶测温的准确性2. 实验原理2.1 热电偶的工作原理2.2 热电偶的结构及特点3. 实验步骤3.1 准备实验器材及材料3.2 进行实验操作3.3 记录实验数据3.4 分析数据及结果4. 实验结果分析4.1 数据处理方法4.2 结果的准确性探讨5. 实验结论5.1 实验过程中遇到的问题及解决方法5.2 实验的意义和启示实验目的1.1 掌握热电偶的基本原理热电偶是一种利用温差产生电动势的热测温元件,了解其工作原理对于实验准确性至关重要。

1.2 学习热电偶的使用方法掌握热电偶的使用方法,包括正确连接、校准和测量过程中的注意事项。

1.3 分析热电偶测温的准确性通过实验数据的记录和分析,评估热电偶测温的准确性并寻求可能的改进方法。

实验原理2.1 热电偶的工作原理热电偶是由两种不同金属的热电反应组成,当两接点温度不同时,产生热电势。

利用热电偶的温度特性进行温度测量。

2.2 热电偶的结构及特点热电偶通常由两根相反金属导线组成,具有快速响应、测量范围广等特点,适用于各种温度测量环境。

实验步骤3.1 准备实验器材及材料准备热电偶、示波器、温度源等实验器材及材料,确保实验过程中的准确性和安全性。

3.2 进行实验操作按照实验步骤连接热电偶及其他设备,进行温度测量实验,确保数据的准确性和可靠性。

3.3 记录实验数据记录实验过程中所得数据,包括温度测量值、环境温度等信息,为后续结果分析提供依据。

3.4 分析数据及结果通过对实验数据进行分析,比较测量结果与实际值的误差,评估热电偶测温的准确性并提出改进建议。

实验结果分析4.1 数据处理方法对实验数据进行初步处理,包括数据清洗、筛选、排除异常值等,为结果的准确性提供保障。

4.2 结果的准确性探讨结合实验结果和分析,探讨热电偶测温的准确性及影响因素,为实验结论提供支持。

实验结论5.1 实验过程中遇到的问题及解决方法总结实验过程中出现的问题,包括仪器故障、操作失误等,提出解决方法,为日后实验经验的积累提供参考。

热电偶定标实验实验报告

热电偶定标实验实验报告

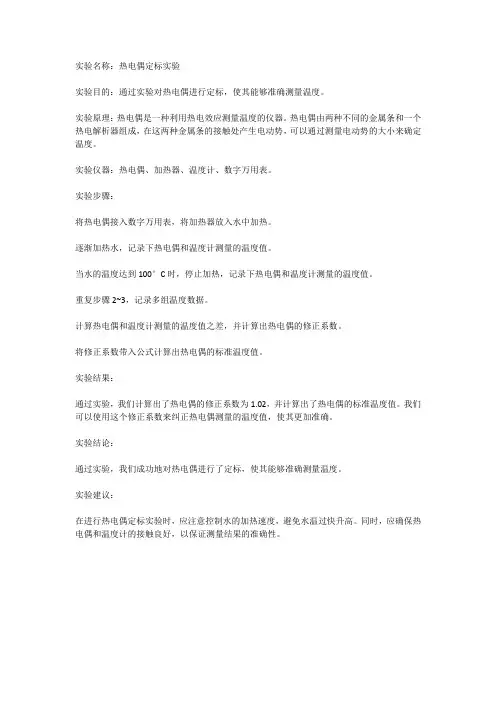

实验名称:热电偶定标实验
实验目的:通过实验对热电偶进行定标,使其能够准确测量温度。

实验原理:热电偶是一种利用热电效应测量温度的仪器。

热电偶由两种不同的金属条和一个热电解析器组成,在这两种金属条的接触处产生电动势,可以通过测量电动势的大小来确定温度。

实验仪器:热电偶、加热器、温度计、数字万用表。

实验步骤:
将热电偶接入数字万用表,将加热器放入水中加热。

逐渐加热水,记录下热电偶和温度计测量的温度值。

当水的温度达到100°C时,停止加热,记录下热电偶和温度计测量的温度值。

重复步骤2~3,记录多组温度数据。

计算热电偶和温度计测量的温度值之差,并计算出热电偶的修正系数。

将修正系数带入公式计算出热电偶的标准温度值。

实验结果:
通过实验,我们计算出了热电偶的修正系数为1.02,并计算出了热电偶的标准温度值。

我们可以使用这个修正系数来纠正热电偶测量的温度值,使其更加准确。

实验结论:
通过实验,我们成功地对热电偶进行了定标,使其能够准确测量温度。

实验建议:
在进行热电偶定标实验时,应注意控制水的加热速度,避免水温过快升高。

同时,应确保热电偶和温度计的接触良好,以保证测量结果的准确性。

热电偶测温性能实验报告

热电偶测温性能实验报告

热电偶测温性能实验报告一热电偶的工作原理,补偿方法及其应用1热电偶的工作原理(1)概况:热电偶是一种感温元件,热电偶的工作原理这就要从热电偶测温原理说起。

一次仪表,直接测量温度,并把温度信号转换成热电动势信号,通过电气仪表(二次仪表)转换成被测介质温度。

热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过,此时两端之间就存在Seebeck电动势—热电动势,这就是所谓的塞贝克效应。

两种不同成份的均质导体为热电极,温度较高的一端为工作端,温度较低的一端为自由端,自由端通常处于某个恒定的温度下。

根据热电动势与温度的函数关系,制成热电偶分度表;分度表是自由端温度在0℃时的条件下得到不同的热电偶具有不同的分度表。

热电偶回路中接入第三种金属资料时,只要该资料两个接点的温度相同,热电偶所产生的热电势将坚持不变,即不受第三种金属接入回路中的影响。

因此,热电偶测温时,可接入测量仪表,测得热电动势后,即可知道被测介质的温度。

B热电偶工作原理:两种不同成份的导体(称为热电偶丝材或热电极)两端接合成回路,当接合点的温度不同时,回路中就会发生电动势,这种现象称为热电效应,而这种电动势称为热电势。

热电偶就是利用这种原理进行温度丈量的其中,直接用作丈量介质温度的一端叫做工作端(也称为丈量端)另一端叫做冷端(也称为弥补端)冷端与显示仪表或配套仪表连接,显示仪表会指出热电偶所产生的热电势。

(2)分类:(S型热电偶)铂铑10-铂热电偶铂铑10-铂热电偶(S型热电偶)为贵金属热电偶。

偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(SP)的名义化学成分为铂铑合金,其中含铑为10%,含铂为90%,负极(SN)为纯铂,故俗称单铂铑热电偶。

该热电偶长期最高使用温度为1300℃,短期最高使用温度为1600℃。

S型热电偶在热电偶系列中具有准确度最高,稳定性最好,测温温区宽,使用寿命长等优点。

热电偶实验报告

热电偶实验报告

热电偶实验报告一、实验目的本实验旨在探究热电偶的工作原理及其在温度测量中的应用。

二、实验器材热电偶、数字温度计、火柴、酒精灯等。

三、实验原理热电偶的工作原理是基于热电效应的。

当两根金属棒以不同温度连在一起时,形成的热电偶会在两个不同温度处形成电势差。

这个电势差与两个温度之差有关,从而可以通过测量电势差来测量温度。

四、实验步骤1.将热电偶的两端剥开,使之暴露出来。

2.用火柴点燃酒精灯,将热电偶的一个金属头通过火焰加热至红热状态。

3.用数字温度计测量被加热的端头的温度,并记录下来。

4.将另外一个金属头连接到数字温度计上,读取并记录温度。

5.根据读取的温度差计算出电势差,并记录下来。

6.重复以上步骤,将温度差尽量控制在20度左右。

五、实验结果及分析通过实验得到的数据如下:温度一:850摄氏度温度二:830摄氏度温度差:20摄氏度电势差:4.96毫伏通过计算可得,每1摄氏度的温度变化会导致0.248毫伏的电势变化。

以上实验结果表明,热电偶可以非常精确地测量温度,其准确度可达响应温度变化的1/1000左右。

这使得热电偶成为了广泛应用于实验室和工业领域的一种温度测量方式。

六、实验结论本次实验通过实际测量,验证了热电离散效应原理并表面其在温度测量中的应用。

热电偶的优点是精度高,测量范围广,且不易受环境影响。

但需要注意的是,由于热电偶中的金属种类不同,测量范围和适用温度范围也会不同,使用时需要根据具体情况选用适合的热电偶。

七、实验改进本次实验由于实验器材受到限制,缺乏更准确的温度控制设备,实验结果存在了一定误差,建议在另有更好条件的情况下,对实验进行进一步的改进,以获取更准确的实验结果。

k型热电偶实验报告

k型热电偶实验报告

k型热电偶实验报告K型热电偶实验报告引言:热电偶是一种常用的温度测量仪器,其原理是基于热电效应。

本次实验旨在通过对K型热电偶的实际应用,验证其测温准确性和可靠性。

一、实验原理热电偶是由两种不同金属导线组成的热电偶材料,两端焊接在一起形成一个闭合回路。

当热电偶的两个焊点温度不同时,由于两种金属的导电性差异,会产生热电势差。

根据热电效应原理,热电势差与温度之间存在一定的线性关系。

根据国际标准,K型热电偶适用于测量高温范围内的温度。

二、实验仪器与设备1. K型热电偶:由铬铝合金和镍铝合金组成。

2. 数字温度计:用于测量热电偶的热电势差。

3. 热电偶连接线:用于将热电偶与数字温度计连接。

三、实验步骤1. 将热电偶的两个焊点分别与数字温度计的两个接口连接。

2. 将热电偶的焊点1放入常温水中,焊点2放入加热水中,确保焊点2温度高于焊点1。

3. 打开数字温度计,记录热电偶的热电势差。

4. 将焊点2的温度逐渐提高,每隔一段时间记录一次热电势差。

5. 当焊点2温度达到一定值后,逆向改变焊点1和焊点2的位置,重复步骤3和4。

6. 根据记录的热电势差和温度数据,绘制热电势差-温度曲线。

四、实验结果与分析通过实验测量得到的热电势差-温度曲线如下图所示:【插入曲线图】从曲线可以看出,热电势差与温度之间存在线性关系。

当温度升高时,热电势差也随之增加。

这符合热电效应的基本原理。

根据实验数据,我们可以计算出热电偶的灵敏度。

灵敏度是指单位温度变化引起的热电势差的变化量。

通过计算实验数据中两个焊点温度的差值与对应的热电势差的比值,可以得到热电偶的灵敏度。

实验中我们还可以观察到热电偶的响应时间。

当焊点2温度发生变化时,热电偶的热电势差并不会立即发生变化,而是有一定的延迟。

这是由于热电偶的热传导特性所致。

五、实验误差与改进在实验过程中,由于热电偶和数字温度计的精度限制,以及外界环境的影响,可能会导致实验结果存在一定误差。

为了减小误差,我们可以采取以下改进措施:1. 使用更高精度的数字温度计,提高测量精度。

温度技术测量实验报告(3篇)

温度技术测量实验报告(3篇)

第1篇一、实验目的1. 了解温度测量的基本原理和方法;2. 掌握常用温度传感器的性能特点及适用范围;3. 学会使用温度传感器进行实际测量;4. 分析实验数据,提高对温度测量技术的理解。

二、实验仪器与材料1. 温度传感器:热电偶、热敏电阻、PT100等;2. 温度测量仪器:数字温度计、温度测试仪等;3. 实验装置:电加热炉、万用表、连接电缆等;4. 待测物体:不同材质、不同形状的物体。

三、实验原理1. 热电偶测温原理:利用两种不同金属导体的热电效应,即当两种导体在两端接触时,若两端温度不同,则会在回路中产生电动势。

通过测量电动势的大小,可以计算出温度。

2. 热敏电阻测温原理:热敏电阻的电阻值随温度变化而变化,根据电阻值的变化,可以计算出温度。

3. PT100测温原理:PT100是一种铂电阻温度传感器,其电阻值随温度变化而线性变化,通过测量电阻值,可以计算出温度。

四、实验步骤1. 实验一:热电偶测温实验(1)将热电偶插入电加热炉中,调整加热炉温度;(2)使用数字温度计测量热电偶冷端温度;(3)根据热电偶分度表,计算热电偶热端温度;(4)比较实验数据与实际温度,分析误差。

2. 实验二:热敏电阻测温实验(1)将热敏电阻插入电加热炉中,调整加热炉温度;(2)使用数字温度计测量热敏电阻温度;(3)根据热敏电阻温度-电阻关系曲线,计算热敏电阻温度;(4)比较实验数据与实际温度,分析误差。

3. 实验三:PT100测温实验(1)将PT100插入电加热炉中,调整加热炉温度;(2)使用数字温度计测量PT100温度;(3)根据PT100温度-电阻关系曲线,计算PT100温度;(4)比较实验数据与实际温度,分析误差。

五、实验结果与分析1. 实验一:热电偶测温实验实验结果显示,热电偶测温具有较高的准确性,误差在±0.5℃以内。

分析误差原因,可能包括热电偶冷端补偿不准确、热电偶分度表误差等。

2. 实验二:热敏电阻测温实验实验结果显示,热敏电阻测温具有较高的准确性,误差在±1℃以内。

热电偶的定标实验报告

热电偶的定标实验报告

热电偶的定标实验报告热电偶的定标实验报告引言:热电偶是一种常用的温度测量仪器,具有灵敏度高、响应速度快等特点,广泛应用于工业生产、科学研究和实验室等领域。

本实验旨在通过对热电偶的定标实验,探究其温度测量的原理和方法,并验证其测量结果的准确性。

实验材料和方法:本次实验所用的热电偶为K型热电偶,主要由两种不同金属材料组成。

实验所需材料包括热电偶、温控电源、数字温度计等。

实验步骤如下:1. 将热电偶的两端分别连接至温控电源和数字温度计;2. 打开温控电源,设定所需温度;3. 等待温度稳定后,记录数字温度计的测量结果;4. 将温度逐渐升高或降低,记录相应的数字温度计测量结果;5. 重复上述步骤,直至覆盖整个温度范围。

实验结果与分析:在实验过程中,我们将热电偶浸入不同温度的介质中,并记录了相应的温度测量结果。

通过对实验数据的整理和分析,我们得出了以下结论:1. 热电偶的输出电压与温度呈线性关系;2. 不同材料组成的热电偶在不同温度下的输出电压存在差异;3. 热电偶的灵敏度随温度的变化而变化,通常在高温下较低。

根据实验结果,我们可以得出热电偶的定标曲线,即输出电压与温度之间的关系。

通过测量不同温度下的输出电压,我们可以利用定标曲线来确定温度值,并计算出测量误差。

实验误差与改进:在实验过程中,我们注意到了一些可能导致误差的因素。

首先,热电偶的连接线长度和接触质量可能会对测量结果产生影响。

其次,温控电源和数字温度计的精确度也会对实验结果造成一定的偏差。

为了减小这些误差,我们可以采取以下改进措施:1. 使用更精确的温控电源和数字温度计,以提高测量的准确性;2. 注意热电偶的连接线长度和接触质量,保证稳定的测量条件;3. 进行多次重复实验,取平均值,以减小实验误差。

结论:通过本次实验,我们深入了解了热电偶的原理和测量方法,并验证了其温度测量的准确性。

热电偶作为一种常用的温度测量仪器,具有广泛的应用前景。

在实际应用中,我们需要根据具体情况选择合适的热电偶型号,并进行定标实验,以确保测量结果的准确性。

热电偶的定标实验报告

热电偶的定标实验报告

热电偶的定标实验报告热电偶是一种主要用于测量温度的测量仪器,它的受欢迎程度很高,特别是在石油、煤炭和金属行业、制冷设备、航空、船舶、厨房和实验室等行业中。

由于其精度和稳定性,热电偶得以广泛应用。

为了保证其精度,热电偶必须定期定标。

本次定标实验报告,将介绍定标的基本原理、实验过程、计算结果及结论等。

一、定标原理热电偶定标主要是指对热电偶输出电阻(RTD值)和在预定温度范围内的典型温度值之间的关系进行研究与校准。

校准可分为直接校准和间接校准两种方法,其中间接校准是根据一定的假定性关系,以连续温度比较法计算偏离该关系的几何幅值,它要求测量热电偶和标准热电偶具有良好的线性关系。

二、实验过程1.确定实验温度首先,确定此次定标的温度范围。

根据热电偶的使用环境,确定实验温度范围,一般情况下,实验温度范围应在热电偶的工作范围内。

2.测量热电偶的热电阻使用电阻温度计测量热电偶的热电阻,逐一测量所设定的温度点,将低端电源电压和测得的热电阻值记录下来,以便计算数据。

3.标准热电阻测量用同样的仪器测量标准热电偶的热电阻,做出测量结果和标准热电偶的热电阻值之间的比较。

4.定标将测试热电阻和标准热电阻比较,计算出偏差值,以对测试热电阻进行定标。

三、计算结果定标实验所获得的计算结果如下:实验温度:1000°C标准热电阻值:0.63Ω测量热电阻值:0.62Ω偏差值:0.01Ω四、结论本次定标实验结果表明,测试热电阻的热电阻值与标准热电阻值的偏差值为0.01Ω,符合热电偶定标要求,定标结果可以满足热电偶的使用要求。

五、安全技术要求为了保证安全,进行热电偶定标实验时,有必要遵守以下安全技术要求:(1)实验环境应保持干燥,空气洁净,避免潮湿、有尘的环境。

(2)热电偶的连接线应保持紧凑,避免缠绕,减少漏电。

(3)进行定标时,应当注意防止受电,并用安全绝缘手套操作。

(4)在热电偶定标实验过程中,使用的试验设备应严格检查,确保其安全可靠。

热电偶标定实验报告

热电偶标定实验报告

热电偶标定实验报告热电偶标定实验报告热电偶的制作与标定试验指导老师:徐之平学生:代国岭学号:***-*****8 专业:工程热物理热电偶标定实验报告热电偶的制作与标定试验一、实验目的1.了解热电偶温度计的测温原理2.学会热电偶温度计的制作与矫正方法3.掌握电位差计的原理和使用方法二、实验仪器P*****型数字毫伏表、SY821型转换开关、RTS-00B制冷恒温槽、HTS-300B标准油槽、实验热电偶三、实验原理热电偶标定实验报告两种不同成份的导体A、B(称为热电偶丝材或热电极)两端接合成回路,当A、B两个接合点的温度T、T0不同时,在回路中就会产生电动势,这种现象称为热电效应,而这种电动势称为热电势。

热电偶就是利用这种原理进行温度测量的,其中,直接用作测量介质温度的一端叫做工作端(也称为测量端),另一端叫做冷端(也称为补偿端);冷端与显示仪表或配套仪表连接,显示仪表会指出热电偶所产生的热电势。

热电偶实际上是一种能量转换器,它将热能转换为电能,用所产生的热电势测量温度,对于热电偶的热电势,应注意如下几个问题:(1)热电偶的热电势是热电偶两端温度函数的差,而不是热电偶两端温度差的函数;(2)热电偶所产生的热电势的大小,当热电偶的材料是均匀时,与热电偶的长度和直径无关,只与热电偶材料的成份和两端的温差有关;(3)当热电偶的两个热电偶丝材料成份确定后,热电偶热电势的大小,只与热电偶的温度差有关;若热电偶冷端的温度保持一定,这进热电偶的热电势仅是工作端温度的单值函数。

四、实验记录及处理1.热电偶的制作按实验要求,截取两根适当长度的电偶丝,消除两端的氧化膜,套上绝缘套管,用钢丝钳将两根偶丝的端部胶合在一起。

微微加热,立即蘸取少许硼砂,再在热源上加热,使硼砂均匀地覆盖住胶合头,防止偶丝高温焊接时氧化。

交流弧焊法:将隔离变压器输出电压调至30V左右,以碳棒为一极,胶合头为一极,用绝缘良好的夹子夹住,使两极相碰,电弧产生的瞬间高温使胶合头熔焊在一起,形成光滑的焊珠。

热电偶测温性能实验报告

热电偶测温性能实验报告

热电偶测温性能实验报告热电偶测温性能实验报告引言:热电偶是一种常用的温度测量装置,其原理基于热电效应。

热电偶由两种不同材料的导线组成,当两个导线的接触点处于不同温度时,就会产生电动势。

本实验旨在探究热电偶的测温性能,包括响应时间、测量精度和线性度等方面的考察。

实验装置:本实验采用了一组标准热电偶和温度控制装置。

标准热电偶由铜和常见的测温材料铁铬合金(K型热电偶)组成。

温度控制装置通过加热电源和温度传感器实现对被测温度的控制和监测。

实验步骤:1. 将标准热电偶的冷端固定在恒温槽中,确保冷端与环境温度相同。

2. 将标准热电偶的热端与被测温度接触,确保接触良好。

3. 打开温度控制装置,设定被测温度为25℃。

4. 记录热电偶输出电压,作为初始电压。

5. 逐步提高温度控制装置的设定温度,每次提高5℃,并记录热电偶输出电压。

6. 当设定温度达到80℃时,开始逐步降低温度控制装置的设定温度,每次降低5℃,并记录热电偶输出电压。

7. 重复步骤3-6,直到设定温度回到25℃。

实验结果:通过实验记录的数据,我们可以得到热电偶在不同温度下的输出电压。

根据热电偶的特性曲线,我们可以计算出热电偶的响应时间、测量精度和线性度等性能指标。

1. 响应时间:响应时间是指热电偶从遇到温度变化到输出电压稳定的时间。

通过实验数据的处理,我们可以绘制出热电偶的响应时间曲线。

从曲线上可以看出,热电偶在温度变化后,输出电压会迅速变化,并在一段时间后趋于稳定。

响应时间可以通过计算输出电压达到稳定值所需的时间来确定。

2. 测量精度:测量精度是指热电偶测量温度与真实温度之间的偏差。

通过实验数据的处理,我们可以计算出热电偶的测量精度。

一般来说,热电偶的测量精度与热电偶的材料和制造工艺有关。

在实验中,我们可以通过与其他精度更高的温度测量装置进行比对,来评估热电偶的测量精度。

3. 线性度:线性度是指热电偶输出电压与温度之间的关系是否呈线性。

通过实验数据的处理,我们可以绘制出热电偶的线性度曲线。

热电偶的定标的实验报告

热电偶的定标的实验报告

一、实验目的
本实验旨在定标用于测量温度的热电偶,以确保测量的准确性。

二、实验原理
热电偶是一种用于测量温度的传感器,它由一对导体和一个温度敏感元件组成。

其原理是,当温度发生变化时,温度敏感元件的电阻也会发生变化,从而产生电流。

这种电流可以通
过导体输出,从而测量温度变化。

三、实验设备
1. 热电偶:用于测量温度的热电偶;
2. 热电偶定标仪:用于定标热电偶的仪器;
3. 热源:用于提供温度的热源;
4. 温控仪:用于控制温度的仪器。

四、实验步骤
1. 将热电偶连接到定标仪,确保连接正确;
2. 将热源连接到温控仪,调节温度至所需值;
3. 将温控仪的输出连接到定标仪,让热电偶处于定标温度;
4. 记录热电偶的输出电流,并将其与标准温度进行比较;
5. 调节定标仪,以使热电偶的输出电流与标准温度一致;
6. 重复以上步骤,直到热电偶的输出电流与标准温度一致为止。

五、实验结果
通过上述步骤,我们最终定标了热电偶,热电偶的输出电流与标准温度一致。

六、实验结论
通过本次实验,我们成功定标了热电偶,热电偶的输出电流与标准温度一致,从而确保了测量的准确性。

热电偶校正实验报告

热电偶校正实验报告

热电偶校正实验报告摘要:热电偶是由恒温物质两端的金属组合而成,在一端接受加热物质,另一端经过电路,能够为操作者提供一定的信号表明温度,其变化范围极广,能够检测和控制超高高温,亦可用于精密的实验测量。

本实验的目的是验证热电偶的测量准确性,从而向使用者提供满意的测量数据。

本实验采用标准校正方法,并结合常用的温度传感器检测器进行极其精准的校正实验,确保热电偶能够在一定范围内准确测量温度。

正文:1.电偶热电偶是一种常见的温度传感器,它能够将物体的温度变化转换为电信号,能够在极宽温度范围内测量温度,而且准确性很高。

热电偶的工作原理是:将物体的温度变化转换为电流的变化,在电路上传输并进行测量。

一般热电偶由恒温物质两端的金属组合而成,恒温物质可以是铜、镍、铝、钴等金属,因其特殊的电阻温度特性,当结构上的一端经受加热,另一端经过电路受到温度变化时,就产生电信号,能够为操作者提供一定的信号表明温度,此外,热电偶的变化范围极宽,能够检测和控制超高高温,亦可用于精密的实验测量。

2.验仪器本实验使用的仪器主要包括:一台恒温槽、热电偶和可编程测温仪。

a.温槽:为实验提供恒定的温度,实验温度可以从环境温度的10℃ ~ 80℃调节。

b.电偶:选择ICA-C2系列精准热电偶,它采用了特殊的双芯钴复合热电材料,具有较高的相对测量精度和重复性,可以在范围-40℃~1000℃内精准测量温度。

c.编程测温仪:选择了KP-11系列可编程测温仪,它具有计算机控制、温度自动补偿功能,可以测量温度,并将信号输入计算机中进行记录。

3.验方案a.装:把仪器固定到实验台上,将热电偶的金属结构一端固定到恒温槽内,另一端接通电路。

b.度设定:将恒温槽设定在20℃,并校准测温仪与恒温槽的温度差值。

c.准:连接恒温槽和可编程测温仪,将可编程测温仪的输入信号接入热电偶,使可编程测温仪的输出数据与热电偶测量的温度持平。

d.果记录:将实验测试的结果进行记录,查看热电偶的准确性。

热电偶实验报告1

热电偶实验报告1

热电偶辨识实验一实验目的:通过对热电偶的辨识,并对辨识结果进行动态误差修正,掌握系统辨识方法中的时域辨识方法和对测量结果的动态误差修正方法,了解动态误差修正在实际生活中的应用。

二实验器材:热电偶一个,应变放大器一台,桥盒一个,数采模块,PC机一台。

三实验原理:本实验是基于热电偶测温的工作原理所做,即:热电偶是由两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过,此时两端之间就存在电动势——热电动势,这就是所谓的塞贝克效应(Seebeck effect)。

两种不同成份的均质导体为热电极,温度较高的一端为工作端,温度较低的一端为自由端,自由端通常处于某个恒定的温度下。

读出热端的电动势,然后根据热电动势与温度的函数关系可得出当前的温度值。

当我们将热电偶放入热水中,由于温度的变化,产生一个阶跃信号,通过图形确定系统是几阶系统,然后对模型进行辨识,并对测量结果进行动态误差修正,将修正前后的响应特性曲线进行比较,对实验结果进行分析。

四实验过程:(1)将热电偶通过桥盒与应变放大器相连,然后与PC机连接好,组成一个完整的传感器系统。

按如图1所示方式将热电偶的两个接线端接入桥盒。

图1 热电偶与桥盒的连接(2)PCI6013——AI接线分配如图2所示,我们这里选择的是第一通道,所以连接33号跟64号线。

图2 PCI6013——AI接线分配(3)打开labview,单击启动采集按钮,将K型热电偶迅速放进热水瓶中,待输出稳定后保存数据然后取出热电偶冷却,然后重复多次试验,保存数据。

(4)利用所保存的数据进行系统辨识和误差修正。

五实验数据分析下面通过实验来进行系统辨识及其动态误差修正。

它利用不平衡电桥产生的热电势来补偿热电偶因冷端温度的变化而引起热电势的变化,经过设计,可使电桥的不平衡电压等于因冷端温度变化引起的热电势变化而实现的自动补偿。

后接放大器来将热电偶输出的电压信号进行放大,经过数采卡进行数据采集,最后传到计算机处理。

热电偶标定实验报告

热电偶标定实验报告

热电偶标定实验报告热电偶的制作与标定试验指导⽼师:徐之平学⽣:代国岭学号:102270028专业:⼯程热物理热电偶的制作与标定试验⼀、实验⽬的1.了解热电偶温度计的测温原理2.学会热电偶温度计的制作与矫正⽅法3.掌握电位差计的原理和使⽤⽅法⼆、实验仪器P21588型数字毫伏表、SY821型转换开关、RTS-00B制冷恒温槽、HTS-300B标准油槽、实验热电偶三、实验原理热电偶⼯作原理如图:两种不同成份的导体A、B(称为热电偶丝材或热电极)两端接合成回路,当A、B两个接合点的温度T、T0不同时,在回路中就会产⽣电动势,这种现象称为热电效应,⽽这种电动势称为热电势。

热电偶就是利⽤这种原理进⾏温度测量的,其中,直接⽤作测量介质温度的⼀端叫做⼯作端(也称为测量端),另⼀端叫做冷端(也称为补偿端);冷端与显⽰仪表或配套仪表连接,显⽰仪表会指出热电偶所产⽣的热电势。

热电偶实际上是⼀种能量转换器,它将热能转换为电能,⽤所产⽣的热电势测量温度,对于热电偶的热电势,应注意如下⼏个问题:(1)热电偶的热电势是热电偶两端温度函数的差,⽽不是热电偶两端温度差的函数;(2)热电偶所产⽣的热电势的⼤⼩,当热电偶的材料是均匀时,与热电偶的长度和直径⽆关,只与热电偶材料的成份和两端的温差有关;(3)当热电偶的两个热电偶丝材料成份确定后,热电偶热电势的⼤⼩,只与热电偶的温度差有关;若热电偶冷端的温度保持⼀定,这进热电偶的热电势仅是⼯作端温度的单值函数。

四、实验记录及处理1.热电偶的制作按实验要求,截取两根适当长度的电偶丝,消除两端的氧化膜,套上绝缘套管,⽤钢丝钳将两根偶丝的端部胶合在⼀起。

微微加热,⽴即蘸取少许硼砂,再在热源上加热,使硼砂均匀地覆盖住胶合头,防⽌偶丝⾼温焊接时氧化。

交流弧焊法:将隔离变压器输出电压调⾄30V左右,以碳棒为⼀极,胶合头为⼀极,⽤绝缘良好的夹⼦夹住,使两极相碰,电弧产⽣的瞬间⾼温使胶合头熔焊在⼀起,形成光滑的焊珠。

热电偶的定标实验报告

热电偶的定标实验报告

热电偶的定标实验报告一、实验目的1.学习和理解热电偶的工作原理;2.通过实验测量热电偶的电势差与温度之间的关系,定标热电偶。

二、实验器材和材料1.热电偶一对(由两种不同金属丝组成);2.热电偶读数装置;3.恒温水槽;4.温度计;5.数字万用表。

三、实验原理热电偶是利用两种不同金属的热电势差随温度变化的特性进行温度测量的仪器。

其工作原理是由于两种金属的电子云在热运动下引起的形成电流的热电效应。

当两个金属接触处存在温度差时,会在金属之间产生电势差,这个电势差与两个接触点的温度差有关。

四、实验步骤及结果分析1.实验前将热电偶的两个接触点放入恒温水槽中将其温度调节至常温,并通过温度计测量水槽中的温度,记作T0。

2.将热电偶两个接触点的温度调节至不同的温度,分别记录下两个接触点的温度T1和T2,并利用热电偶读数装置读出相应的电势差V1和V24.利用曲线上的点进行插值计算,得到其他温度下的电势差。

5.验证实验结果的准确性:选取一点,重新测量该点的温度和电势差,并与插值结果进行比较。

根据热电压-温度曲线,我们可以得到热电偶的定标函数,即可以通过测量热电偶的电势差来确定温度。

在实验中得到的数据和曲线如下:温度(℃)电势差(mV)T1V1T2V2...TiVi根据上述数据和曲线,我们可以看出电势差与温度呈现线性关系。

通过利用插值计算,我们可以得到其他温度下的电势差,并根据这个函数来定标热电偶。

五、实验结论通过实验,我们学习和理解了热电偶的工作原理,并成功定标了热电偶。

实验结果表明热电偶的电势差与温度之间呈现线性关系。

我们可以通过测量热电偶的电势差来确定温度,为后续的温度测量提供了关键的基础。

六、实验误差和改进方法1.理论误差:实际热电偶的工作过程中可能存在一些与理论值有所偏差的因素,如金属丝的温度均匀性、接触电阻、电路阻抗等。

可以通过优化热电偶的结构和使用更好的材料来减小这些误差。

2.测量误差:在实验过程中,由于测量仪器的精度和操作的技巧等原因,会产生一定的测量误差。

热电偶实验报告

热电偶实验报告

热电偶实验报告热电偶实验报告一、实验目的1.熟悉热电偶的原理和使用;2.掌握热电偶的测温原理和测量方法。

二、实验仪器热电偶、电铜芯线、数字温度计。

三、实验原理热电偶是利用两种不同材料的金属接触形成的空气开关。

当两种金属温度不同时,会在两种金属交接处产生一种电动势,称为热电动势。

根据热电动势的大小,可以计算出被测物体的温度。

四、实验步骤1.连接电路:将热电偶的一个端子与温度计的温度接口相连,另一个端子与电铜芯线相连,再将电铜芯线的另一端与温度计的负极相连。

2.打开温度计电源,设置温度计的工作模式和测量范围。

3.将热电偶的测温头置于待测物体的表面,确保与待测物体有良好的热接触。

4.等待一段时间,使温度计的读数稳定下来。

5.记录温度计的读数。

五、实验结果分析根据实测值和待测物体的实际温度,可以计算出热电偶的灵敏度。

灵敏度表示每增加1摄氏度温度时产生的热电动势的变化量。

热电偶的灵敏度越高,测温的精度越高。

六、实验注意事项1.慎重处理热电偶,避免损坏;2.确保热电偶与待测物体有良好的热接触;3.在实测过程中,应尽量避免外界温度的干扰;4.实验结束后,及时关闭温度计电源,并进行仪器的清洁和保养。

七、实验结论通过本次实验,我们熟悉了热电偶的原理和使用方法,掌握了热电偶的测温原理和测量方法。

实验结果表明,热电偶可以准确地测量物体的温度,具有较高的测温精度。

八、实验心得本次实验使我对热电偶有了更深入的了解,也提高了我的动手能力和实验操作技巧。

在实验过程中,我发现了一些实验技巧和注意事项,这对我今后进行实验研究有很大的帮助。

通过这次实验,我深刻认识到实验是理论学习的重要补充,只有将理论应用于实践,才能更好地掌握知识。

热电偶的检定实验报告

热电偶的检定实验报告

热电偶的检定实验报告一、热电偶的检定实验1、实验目的对电极温度传感器(热电偶)进行精密检定,以确定其准确度与稳定性。

2、检定规则根据JIS热电偶标准C1602-1995中所规定的原理,经由对配热电位器及连结电缆进行校准,再结合模拟量测量装置、会计计算机及电脑程式进行特定条件下精密测量,计算测量结果,比较其与说明书中规定的实际范围,以证明该热电偶的性能及技术指标的合乎要求,从而来保证其实用性和可靠性。

3、实验装备该实验需要配备配热电阻、测试试验面板,和量测计算机,或安装专用程序支持的计算机。

4、实验过程首先,选用满足JIS热电偶标准要求的配热电阻作为校准样品,并将配热电阻连接到测试面板上,将实验样本连接到测试面板上。

接着,运用测试面板上安装的数据获取卡对实验样本进行电极温度检测,并将测得的数据输入计算机,经过专用程序分析处理,得出实验样本的工作参数,并将其与厂家规定的参数进行比较,以确定实验样本的性能是否符合规定的要求。

二、实验数据1、配热电阻校验配热电阻用于测试实验样本前,对其进行校准,测得校准完成后,其电位与温度值需合乎:电位曲线Y=0.00479.X+0.39,其温度范围为-25℃~850℃。

2、测试结果将实验样本连接到测试面板上,运用数据获取卡在实验样本的两端进行温度测量,经过分析处理得出其工作参数,与厂家规定的参数对比,结果表明所测量的热电偶性能完全符合要求。

三、实验结论本次实验测试的结果表明,所用热电偶的性能能够完全符合JIS热电偶标准要求,满足实际使用要求,因此本次实验认定热电偶可以通过质量检测。

实验人:xx实验日期:xxx。

热电偶的制作校验实验报告

热电偶的制作校验实验报告

热电偶的制作校验实验报告
本次实验的主要目的是系统论述热电偶的制作与校验方法及结果,充分展示热电偶的精确度、可靠性及可控性。

二、热电偶的制作
(1)采用封口管,它具有较高热导率,能将测量温度传输至电极端;
(2)采用特殊温度钢丝,它具有良好的抗热冲击耐久性及耐腐蚀性;
(3)采用熔接技术将钢丝熔接至封口管;
(4)用电熔线将封口管连接到电极端;
(5)将电极以紧固技术安装在所需的设备中。

三、热电偶的校验
(1)采用校验仪器对热电偶进行视检和电气检查,以确保其连接良好;
(2)用校验仪器进行温度检测,测量热电偶在不同温度下的电压变化;
(3)发射热电偶电流至电极,进行校验,确保热电偶的精度;
(4)建立热电偶的温度和电压的校验表;
(5)用校验仪器进行抗热耐久性的测试,确认热电偶的特性;
(6)采用抗腐蚀性检验,确认热电偶的可控性。

四、实验结果
通过本次实验,我们的结论是:在确保合理的制作技术和校验方
法的情况下,热电偶具有较高的精度、可靠性及可控性。

五、结论
热电偶是一种常用的测温仪器,它具有较高的精度、可靠性及可控性。

本实验验证了热电偶制作和校验的可行性,以及在不同温度下热电偶的变化规律。

本实验结果为建立热电偶的完善测温技术提供了参考依据,为测温仪器的持续发展提供了理论依据。

热电偶测温实验报告总结

热电偶测温实验报告总结

热电偶测温实验报告总结
一、实验背景
本次实验主要使用热电偶测量物质的温度,是基于热电偶传感原理实现的一种测温方法。

热电偶传感器是在选定的环境下,通过不同的热电偶材料及结构形式组成的电子传感元件,其原理是将传感器内外环境温度的偏差作为电流或电压值输出,从而实现温度测量的。

二、实验目的
通过本次实验,了解热电偶的知识,熟悉热电偶测温,掌握温度测量方法和应用,及其精度要求,并能够在实际工作中运用热电偶实现测温的功能。

三、实验内容
1、准备:按照实验要求,准备好热电偶、测量仪器、实验样品等。

2、测量:以标定的热电偶探针,插入测试介质中,待稳定后,控制介质温度,将热电偶探针拔出,测量温度。

3、记录:记录测量结果,评价测量精度。

四、实验结果
测量结果显示,热电偶测温方法精度可达±0.5℃,在实际测温中能够很好地满足实际应用要求,有助于提高测量精度。

五、结论
通过本次实验,使我们对热电偶测量温度有了进一步的认识,并在实际应用中能够正确地运用热电偶实现测温的功能,能以较高的精度满足实际应用要求。
