CAD图形导入广联达软件步骤
cad导入广联达步骤

1.er一、导入CAD文件新建工程后(设置好计算规则、计算设置以及节点设置、楼层及各层砼标号),我们在绘图输入界面当中,通过构件导航栏中打开“CAD识图”导航栏,按照导航栏的顺序进行操作即可。
点击“CAD草图”,在工具栏中点击“导入CAD图”,然后找到存放CAD图文件的路径并打开,导入过程当中,还需要根据CAD图纸比例的大小,设置并调整,软件默认是1:1。
在“CAD草图”状态下,还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示:由于现在大部分的CAD图有多个CAD图单元组成,在导入前,可以在CAD软件或者CAD图形调整工具把CAD分割开来,然后再进行导入,这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”,然后选择提取轴线(ctrl+左键选择,右键确认),提取轴标识(ctrl+左键选择,右键确定),最后点击“识别轴线”,这样就可以把轴线识别过来了。
温馨提示:通过CAD识别过来的轴线是辅助轴线;选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤:第一步:在“CAD草图”中导入CAD图,CAD图中需包括可用于识别的柱;(如果已经导入了CAD图则此步可省略)第二步:在“CAD草图”中转换钢筋级别符号,识别柱表并重新定位CAD图;第三步:点击导航栏“CAD识别”中的“识别柱”;第四步:点击工具条“提取柱边线”;第四步:利用“选择相同图层的CAD图元”(ctrl+左键)或“选择相同颜色的CAD图元”(alt+左键)的功能选中需要提取的柱CAD图元,此过程中也可以点选或框选需要提取的CAD图元,点击鼠标右键确认选择,则选择的CAD图元自动消失,并存放在“已提取的CAD图层”中;第五步:点击绘图工具条“提取柱标识”;第六步:选择需要提取的柱标识CAD图元,点击鼠标右键确认选择;第七步:检查提取的柱边线和柱标识是否准确,如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改;第八步:点击工具条“自动识别柱”下的“自动识别柱”,则提取的柱边线和柱标识被识别为软件的柱构件,并弹出识别成功的提示。

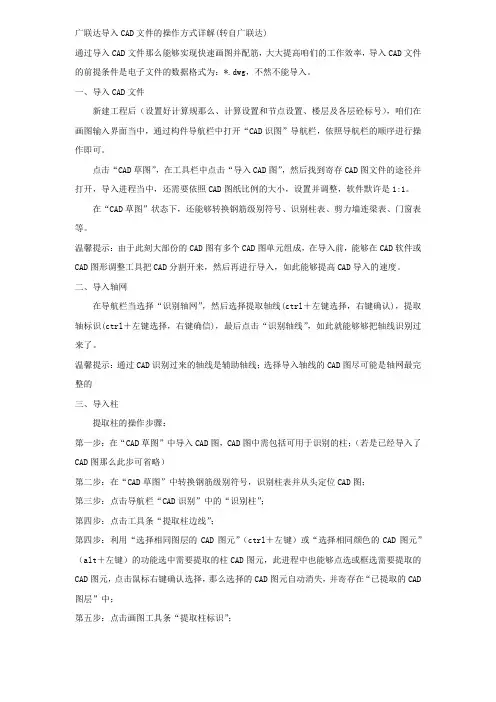

广联达导入CAD文件的操作方式详解

广联达导入CAD文件的操作方式详解(转自广联达)通过导入CAD文件那么能够实现快速画图并配筋,大大提高咱们的工作效率,导入CAD文件的前提条件是电子文件的数据格式为:*.dwg,不然不能导入。
一、导入CAD文件新建工程后(设置好计算规那么、计算设置和节点设置、楼层及各层砼标号),咱们在画图输入界面当中,通过构件导航栏中打开“CAD识图”导航栏,依照导航栏的顺序进行操作即可。
点击“CAD草图”,在工具栏中点击“导入CAD图”,然后找到寄存CAD图文件的途径并打开,导入进程当中,还需要依照CAD图纸比例的大小,设置并调整,软件默许是1:1。
在“CAD草图”状态下,还能够转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示:由于此刻大部份的CAD图有多个CAD图单元组成,在导入前,能够在CAD软件或CAD图形调整工具把CAD分割开来,然后再进行导入,如此能够提高CAD导入的速度。
二、导入轴网在导航栏当选择“识别轴网”,然后选择提取轴线(ctrl+左键选择,右键确认),提取轴标识(ctrl+左键选择,右键确信),最后点击“识别轴线”,如此就能够够把轴线识别过来了。
温馨提示:通过CAD识别过来的轴线是辅助轴线;选择导入轴线的CAD图尽可能是轴网最完整的三、导入柱提取柱的操作步骤:第一步:在“CAD草图”中导入CAD图,CAD图中需包括可用于识别的柱;(若是已经导入了CAD图那么此步可省略)第二步:在“CAD草图”中转换钢筋级别符号,识别柱表并从头定位CAD图;第三步:点击导航栏“CAD识别”中的“识别柱”;第四步:点击工具条“提取柱边线”;第四步:利用“选择相同图层的CAD图元”(ctrl+左键)或“选择相同颜色的CAD图元”(alt+左键)的功能选中需要提取的柱CAD图元,此进程中也能够点选或框选需要提取的CAD图元,点击鼠标右键确认选择,那么选择的CAD图元自动消失,并寄存在“已提取的CAD 图层”中;第五步:点击画图工具条“提取柱标识”;第六步:选择需要提取的柱标识CAD图元,点击鼠标右键确认选择;第七步:检查提取的柱边线和柱标识是不是准确,若是有误还能够利用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改;第八步:点击工具条“自动识别柱”下的“自动识别柱”,那么提取的柱边线和柱标识被识别为软件的柱构件,并弹出识别成功的提示。
广联达如何导入CAD图纸

如何导入CAD图纸,导入CAD文件的操作方法如下:一、导入CAD文件新建工程后(设置好计算规则、计算设置以及节点设置、楼层及各层砼标号),我们在绘图输入界面当中,通过构件导航栏中打开“CAD识图”导航栏,按照导航栏的顺序进行操作即可。
点击“CAD草图”,在工具栏中点击“导入CAD图”,然后找到存放CAD图文件的路径并打开,导入过程当中,还需要根据CAD图纸比例的大小,设置并调整,软件默认是1:1。
在“CAD草图”状态下,还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示:由于现在大部分的CAD图有多个CAD图单元组成,在导入前,可以在CAD软件或者CAD图形调整工具把CAD分割开来,然后再进行导入,这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”,然后选择提取轴线(ctrl+左键选择,右键确认),提取轴标识(ctrl+左键选择,右键确定),最后点击“识别轴线”,这样就可以把轴线识别过来了。
温馨提示:通过CAD识别过来的轴线是辅助轴线;选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤:第一步:在“CAD草图”中导入CAD图,CAD图中需包括可用于识别的柱;(如果已经导入了CAD图则此步可省略)第二步:在“CAD草图”中转换钢筋级别符号,识别柱表并重新定位CAD图;第三步:点击导航栏“CAD识别”中的“识别柱”;第四步:点击工具条“提取柱边线”;第四步:利用“选择相同图层的CAD图元”(ctrl+左键)或“选择相同颜色的CAD图元”(alt+左键)的功能选中需要提取的柱CAD图元,此过程中也可以点选或框选需要提取的CAD图元,点击鼠标右键确认选择,则选择的CAD图元自动消失,并存放在“已提取的CAD图层”中;第五步:点击绘图工具条“提取柱标识”;第六步:选择需要提取的柱标识CAD图元,点击鼠标右键确认选择;第七步:检查提取的柱边线和柱标识是否准确,如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改;第八步:点击工具条“自动识别柱”下的“自动识别柱”,则提取的柱边线和柱标识被识别为软件的柱构件,并弹出识别成功的提示。
CAD图形导入广联达软件步骤

CAD图形导入软件后的识别的详细步骤是:一、导入CAD图:1、单击导航栏“CAD”识别下的,“CAD草图”。
2、单击“导入CAD图”按钮,在导入CAD图形对话框中,选中要导入的CAD图,如选上“02食堂结构”,右边出现要导入的图形。
这个图形可以放大。
3、在下面文件名栏中出现:XX结构,单击“打开”。
4、当出现“请输入原图比例”对话框,软件设置为1:1,单击“确定”。
这样XX结构的CAD 图就导过来了。
二、保存CAD图:有时,一个工程存在多个楼层、多种构件类型的CAD图在一起,为了方便导图,需要把各个楼层“单独拆分”出来,这时就要逐个把要用到的楼层图单独导出为一个独立文件,再利用这些文件识别。
其方法:1、单击菜单栏中的“CAD识别”,再单击“导出选中的CAD图形”,然后在绘图区域“拉框选择”想要导出的图。
2、单击“右键”确定,弹出“另存为”对话框。
3、在另存为的对话框中的“文件名”栏中,输入上“文件名”如桩基图,单击“保存”4、在弹出的“提示”对话框时,单击“确定”,完成导出保存拆分CAD图的操作。
三、清除CAD图:全部图纸导出保存后,单击“清除CAD图”按钮,这时,就可把全部原来的CAD图清理没了。
四、提取拆分的CAD图:1、首先切换到“基础层”,单击“导入CAD图”,弹出“导入CAD 图形”对话框。
2、选择“基础图”,单击“打开”,在弹出的“请输入原图比例”对话框,软件设置为1:1,单击“确定”。
这样,基础图就显示出来了。
五、轴网识别:1、点击“导航”条下的“CAD识别”,单击“识别轴网”。
2、单击绘图工具栏中的“提取轴线边线”,再单击“图层设置”按钮,点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
3、单击需要提取的轴线。
(此过程中也可以点选或框选需要提取的CAD图元)。
a) 点击“右键”确认选择,则选择上的轴线自动消失,并存放在“已提取的CAD图层”中。
b) 单击绘图工具栏中的“提取轴线标识”,再单击“图层设置”按钮,点击“选择相同图层的CAD 图元”或“选择相同顔色的CAD图元”。
广联达软件操作步骤

Cad导图,整理图纸,比例设置,识别楼层,对应楼层,识别轴网,定位cad,先识别竖向构件[柱子(柱表,柱大样),墙],再识别横向构件6、共性操作(1)cad图纸导入①导图顺序cad草图—添加图纸—设置比例(尽可能不选轴线尺寸;交点1、交点2、量取交点1与2之间的实际尺寸)—转换符号(高级设置中选“转换全部”;转错时用批量替换)—整理图纸—手动分割—根据需要可导出选中的cad图、插入cad图—识别楼层表(若楼层表中无基础层,则在楼层设置中设置)—分割后的图纸对应楼层—识别轴网—定位cad图②只能在cad草图界面下删除图纸。
导图后记得进行比例设置。
③CAD识别选项。
如图A、墙设置第2条:墙宽度误差范围:5mm——表示设计的CAD是200的墙,但是他实际CAD墙线间宽度在200±5mm,软件都能判断为200的墙,如果此时用户的CAD墙线间距是208,这时是不能识别到墙的,需要把这个误差范围修改为10mm,重新识别才可以第3条:墙端头相交误差延伸范围:100——表示一般CAD墙线都绘制到了柱边,但是这个时候识别过来,会形成非封闭区域,导致导入图形后布置不上房间,而软件自动延伸100,就能把这个缺口堵上,导入图形就不会有问题了。
B、门窗洞设置第5~8条:代号的意思是指,根据CAD图上的关键字标识,来区分门、窗、洞类型。
在我们识别了门窗表之后,各个门、窗属性都已经在构件列表定义好了,我们需要在CAD识别下面的识别门窗洞来确定哪个门在哪个位置,就只能靠这个CAD图上的M(门)、C(窗)、MC、MLC(门联窗)来区分类型,实现构件与图元的关联。
如下图上面部分,设计者用J表示木门,软件默认是不能识别的,需要在门里面的代号M加上J,(注意是英文状态下的逗号)如图下面部分:第9~11条:离地高度。
即门窗洞图元导过来后默认的离当前层底标高的距离。
门一般都是离地0mm,窗默认900mm,如果设计的工程是多数窗离地时1000mm,则可以把这个默认值改为1000mm,这样就不用导过来之后一个一个改窗离地高度了C、梁设置第13条:梁端距柱、墙、梁范围内延伸:100——同第3条,表示一般CAD梁线都绘制到了柱边,但是这个时候识别过来,可能导致梁与柱未接触,导致钢筋计算错误,而软件自动延伸100,就能把这个缺口补上,就能正确计算梁锚固了。
CAD图如何导入广联达算量软件

CAD图如何导入广联达算量软件一、导入CAD文件新建工程后(设置好计算规则、计算设置以及节点设置、楼层及各层砼标号),我们在绘图输入界面当中,通过构件导航栏中打开“CAD识图”导航栏,按照导航栏的顺序进行操作即可。
点击“CAD草图”,在工具栏中点击“导入CAD图”,然后找到存放CAD图文件的路径并打开,导入过程当中,还需要根据CAD图纸比例的大小,设置并调整,软件默认是1:1。
在“CAD草图”状态下,还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示:由于现在大部分的CAD图有多个CAD图单元组成,在导入前,可以在CAD软件或者CAD图形调整工具把CAD分割开来,然后再进行导入,这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”,然后选择提取轴线(ctrl+左键选择,右键确认),提取轴标识(ctrl+左键选择,右键确定),最后点击“识别轴线”,这样就可以把轴线识别过来了。
温馨提示:通过CAD识别过来的轴线是辅助轴线;选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤:第一步:在“CAD草图”中导入CAD图,CAD图中需包括可用于识别的柱;(如果已经导入了CAD图则此步可省略)第二步:在“CAD草图”中转换钢筋级别符号,识别柱表并重新定位CAD图;第三步:点击导航栏“CAD识别”中的“识别柱”;第四步:点击工具条“提取柱边线”;第四步:利用“选择相同图层的CAD图元”(ctrl+左键)或“选择相同颜色的CAD图元”(alt+左键)的功能选中需要提取的柱CAD图元,此过程中也可以点选或框选需要提取的CAD图元,点击鼠标右键确认选择,则选择的CAD图元自动消失,并存放在“已提取的CAD图层”中;第五步:点击绘图工具条“提取柱标识”;第六步:选择需要提取的柱标识CAD图元,点击鼠标右键确认选择;第七步:检查提取的柱边线和柱标识是否准确,如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改;第八步:点击工具条“自动识别柱”下的“自动识别柱”,则提取的柱边线和柱标识被识别为软件的柱构件,并弹出识别成功的提示。
广联达软件简单操作步骤

广联达算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图(拉框选择),导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料,右键确认4、识别设备的名称,规格型号,距地高度,对应构件,对应楼层5、把空行,空列删除,点确认即可三、识别照明灯具,配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办??-------批量选择(F3),选择你识别错的构件,右键删除即可。
4、先识别复杂的构件,再识别简单的5、先识别带标识的,再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意:一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程,导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中,中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具,再识别管道,最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件,如阀门,用图例识别7、注意:识别顺序,识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管,在识别通头----识别风管,可以采用自动识别、选择识别2、在识别风管上面的风管部件如:风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别,然后把里面有的管道全部新建好,这样可以提高速度。
4、很多情况下是没有带标识的,这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层(选的时候选中喷头、管道、标识)即可。
CAD导入广联达图纸处理方法

CAD图纸处理方法情况一:图纸导入不显示或者显示不全,但是在CAD里显示正常1、用CAD打开图纸,框选图纸,在左下方命令栏输入X分解按回车,分解完,再框选图纸,在命令栏输入W 写块按回车,保存,把保存的图纸导入软件即可;注:写块保存的时候注意保存的路径,方便自己找到图纸的位置;另,如果图纸太大太多,写块的时候可以分几部分写块,相当于分割图纸2、用天正CAD打开图纸,框选图纸,在左下方命令栏输入X分解按回车,分解完,再在命令栏输入TXDC 图形导出四个字的首字母按回车,保存,把保存的图纸导入软件即可;注:方法1和2可以结合使用;情况二:图纸导入后显示很小,或者缩在屏幕一角这种情况在CAD中用写块功能处理图纸就好了;原因是工程图纸的不远处有碎图元,导入软件后在三维空间中把图纸挤到一角了;情况三:布局图图纸导入看不到用CAD打开可以看到模型后面还有这些,点开可以看到图纸,说明这些图纸是布局图;这类图纸不用处理,直接在广联达中导入布局选择图纸之后先不要点打开,等到预览区可以看到图纸了,再在‘请选择空间’里选择模型下的图纸, 比如选择Q区,再把预览视口中的每一项都添加了添加完点打开,图纸即可导入;注:预览视口的每一项都必须添加;情况四:图纸用CAD打开显示斜的这种图纸可以看到CAD的坐标显示也是斜的在CAD工具栏中点视图---俯视就好了注:显示正常后处理方法如情况一情况五:外部参照这类图纸用天正CAD2008打开,在右下角命令栏输入XR按回车会弹出如下对话框:如果是已加载,在已加载上点鼠标右键---绑定即可如果是未加载的图纸,在下方‘找到位置’中添加未加载的图纸,再绑定即可注:天正2014输入XR不起作用的,在工具栏---插入,如下图,就可以打开文件参照图;情况六:图纸加密图纸用天正CAD打开,双击图纸显示如下图:这种图纸只能联系设计要密码;情况七:以上的方法都处理不了的时候;可以试一下把图纸复制粘贴或者另存为;CAD图元不能被正确识别,请处理图纸后再导入cad图纸在处理一下,将图纸在天正软件里面打开,框选图纸,命令行输入w敲回车键将图纸保存成新块,再将新块在天正软件里面打开,框选图纸,命令行输txdc将图纸保存成新块t3导进软件;t5/t6/t7/t8都试一下如果还不能导入请找哒哒客服帮助处理一下;。
广联达导CAD图形的具体步骤 钢筋

导CAD图形的具体步骤钢筋:第一.打开软件。
第二.(1).点击CAD识别、CAD草图按钮,点击导入CAD图形按钮,找到目标图形(以广联达软件Sample为解说案例),双击柱图打开。
弹出请输入原图比例对话框,点击确定即可。
把不需要的图删掉以方便我们后面识别构件不会提取到多余的东西。
(2)首先导进来的图我们可以看到它的钢筋符号不是软件所表示的符号,那么要点击转换符号,把它转换成软件能识别的符号。
识别完点结束。
第三.(3)点击识别柱表按钮,左键框选柱表,选中后点右键确定。
会有个对话框弹出来,第一行是空行,我们首先要为它选取表头。
删除不需要的行和列,修改柱名称或者其它钢筋信息。
改好后点确定。
然后会有个对话框提示识别到多少个柱及是否进入柱表查看,我们点是进入柱表。
如果都符合要求那么我们要点下面的生成构件按钮把它生成构件,只有这样才能真正成为软件所用的属性。
生成成功后点确定出来。
可以切换到柱各层属性去看是否真的成功建立了。
第四.(1)点识别轴网。
提取轴线,按住CTRL键,点击左键选取轴线,(注意:CTRL 与ALT键的灵活运用,CTRL是按图层选中构件,ALT是按颜色选中构件),再点右键确定。
点击提取轴线标识按钮,运用CTRL和ALT键的功能选取轴线标识,点右键确定。
然后识别轴线。
这样轴网就导好了(3)提取柱边线,按CTRL键并用左键点选柱边线,点右键确定。
提取柱标识,按CTRL键,左键点选柱标识,点右键确定。
自动识别柱,确定。
柱图导好后切换到CAD草图,我们来导入梁图。
第四.(1).点击导入CAD图形按钮,点选梁图,并双击打开。
弹出请输入原图比例对话框,点击确定即可。
(2)这里有个很重要的操作,就是重定位CAD图形。
点击定位CAD图按钮,看到导入图形的轴网与所提取的位置不同,点击交点捕捉功能键,选中导入图轴网的某一个交点,并找到在该层柱里提取的轴网里的该交点,左键点中即可重合。
(3)导航栏切换到识别梁。
首先是转换钢筋符号,与前面柱表转换时的操作一样。
CAD导入广联达图纸处理方法

CAD导入广联达图纸处理方法D
比如选择Q区,再把预览视口中的每一项都添加了
添加完点打开,图纸即可导入。
【注:预览视口的每一项都必须添加。
】
情况四:图纸用CAD打开显示斜的
这种图纸可以看到CAD的坐标显示也是斜的
在CAD工具栏中点视图---俯视就好了
【注:显示正常后处理方法如情况一】
情况五:外部参照
这类图纸用天正CAD2008打开,在右下角命令栏输入XR按回车会弹出如下对话框:
如果是已加载,在已加载上点鼠标右键---绑定
即可
如果是未加载的图纸,在下方‘找到位置’中添加未加载的图纸,再绑定即可
【注:天正2014输入XR不起作用的,在工具栏---插入,如下图,就可以打开文件参照图。
】
情况六:图纸加密
图纸用天正CAD打开,双击图纸显示如下图:
这种图纸只能联系设计要密码。
情况七:以上的方法都处理不了的时候。
可以试一下把图纸复制粘贴或者另存为。
CAD图元不能被正确识别,请处理图纸后再导入
cad图纸在处理一下,
将图纸在天正软件里面打开,框选图纸,命令行输入w敲回车键将图纸保存成新块,再将新块在天正软件里面打开,框选图纸,命令行输txdc将图纸保存成新块t3导进软件。
(t5/t6/t7/t8)都试一下
如果还不能导入请找哒哒客服帮助处理一下。
CAD图形导入软件后的识别的详细步骤是(广联达)(精)

CAD图形导入软件后的识别的详细步骤是(广联达)(精)背景介绍在进行工程设计中,一般需要借助计算机辅助设计(CAD)软件进行图形绘制。
而在实际的工程项目中,不同的设计软件之间经常需要进行图形数据的转换和共享。
这就要求不同的CAD图形导入软件能够准确识别和转换其他软件保存的图形数据。
本文将以广联达CAD为例,介绍CAD图形导入软件后的识别详细步骤。
步骤一:打开广联达CAD软件首先,打开广联达CAD软件并新建一个图纸。
点击“文件”菜单栏中的“新建”,选择需要绘制的图纸类型,确定后系统将会新建一个空的绘图空间。
步骤二:导入外部图形文件在新建的绘图空间中,点击“文件”菜单栏中的“导入”,选择需要导入的外部图形文件。
广联达CAD软件支持导入多种不同格式的图形数据,如Acrobat、DXF等,用户可根据需要选择相应格式的文件进行导入。
步骤三:识别导入的图形数据当导入图形文件后,系统会将其转换为广联达CAD软件可识别的格式,并在绘图空间中进行显示。
用户可以使用广联达CAD的编辑工具对图形进行修改和编辑。
注意:导入的图形数据在广联达CAD软件中显示不完全或者无法识别时,可以尝试进行重新导入或联系软件供应商获取支持。
步骤四:保存编辑后的图形完成图形的修改和编辑后,使用广联达CAD的“文件”菜单栏中的“保存”命令将图纸保存到本地计算机中。
此时,保存的图纸文件就可以被其他CAD软件读取和使用了。
总结本文介绍了在使用广联达CAD软件进行图形编辑时,将外部图形文件导入的详细步骤。
用户可以根据需要选择相应的图形文件格式进行导入,并使用CAD编辑工具对图形进行修改和编辑。
最后,重要的是一定要将编辑完成的图纸保存到本地计算机中,以便其他CAD软件读取和使用。
广联达钢筋算量CAD图形导入步骤

CAD图形导入软件后的识别的详细步骤是:一、导入CAD图:1、单击导航栏“CAD”识别下的,“CAD草图”。
2、单击“导入CAD图”按钮,在导入CAD图形对话框中,选中要导入的CAD图,如选上“02食堂结构”,右边出现要导入的图形。
这个图形可以放大。
3、在下面文件名栏中出现:XX结构,单击“打开”。
4、当出现“请输入原图比例”对话框,软件设置为1:1,单击“确定”。
这样XX结构的CAD图就导过来了。
二、保存CAD图:有时,一个工程存在多个楼层、多种构件类型的CAD图在一起,为了方便导图,需要把各个楼层“单独拆分”出来,这时就要逐个把要用到的楼层图单独导出为一个独立文件,再利用这些文件识别。
其方法:1、单击菜单栏中的“CAD识别”,再单击“导出选中的CAD图形”,然后在绘图区域“拉框选择”想要导出的图。
2、单击“右键”确定,弹出“另存为”对话框。
3、在另存为的对话框中的“文件名”栏中,输入上“文件名”如桩基图,单击“保存”4、在弹出的“提示”对话框时,单击“确定”,完成导出保存拆分CAD图的操作。
三、清除CAD图:全部图纸导出保存后,单击“清除CAD图”按钮,这时,就可把全部原来的CAD图清理没了。
四、提取拆分的CAD图:1、首先切换到“基础层”,单击“导入CAD图”,弹出“导入CAD图形”对话框。
2、选择“基础图”,单击“打开”,在弹出的“请输入原图比例”对话框,软件设置为1:1,单击“确定”。
这样,基础图就显示出来了。
五、轴网识别:1、点击“导航”条下的“CAD识别”,单击“识别轴网”。
2、单击绘图工具栏中的“提取轴线边线”,再单击“图层设置”按钮,点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
3、单击需要提取的轴线。
(此过程中也可以点选或框选需要提取的CAD图元)。
a) 点击“右键”确认选择,则选择上的轴线自动消失,并存放在“已提取的CAD图层”中。
b) 单击绘图工具栏中的“提取轴线标识”,再单击“图层设置”按钮,点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
CAD导入广联达图纸处理方法

CAD导入广联达图纸处理方法CAD图纸处理方法情况一:图纸导入不显示或者显示不全,但是在CAD里显示正常1、用CAD打开图纸,框选图纸,在左下方命令栏输入X(分解)按回车,分解完,再框选图纸,在命令栏输入W(写块)按回车,保存,把保存的图纸导入软件即可。
【注:写块保存的时候注意保存的路径,方便自己找到图纸的位置。
另,如果图纸太大太多,写块的时候可以分几部分写块,相当于分割图纸】2、用天正CAD打开图纸,框选图纸,在左下方命令栏输入X(分解)按回车,分解完,再在命令栏输入TXDC(图形导出四个字的首字母)按回车,保存,把保存的图纸导入软件即可。
注:方法1和2可以结合使用。
情况二:图纸导入后显示很小,或者缩在屏幕一角这种情况在CAD中用写块功能处理图纸就好了。
原因是工程图纸的不远处有碎图元,导入软件后在三维空间中把图纸挤到一角了。
情况三:布局图图纸导入看不到用CAD打开可以看到模型后面还有这些,点开可以看到图纸,说明这些图纸是布局图。
这类图纸不用处理,直接在广联达中导入布局选择图纸之后先不要点打开,等到预览区可以看到图纸了,再在‘请选择空间’里选择模型下的图纸,比如选择Q区,再把预览视口中的每一项都添加了添加完点打开,图纸即可导入。
【注:预览视口的每一项都必须添加。
】情况四:图纸用CAD打开显示斜的这种图纸可以看到CAD的坐标显示也是斜的在CAD工具栏中点视图---俯视就好了【注:显示正常后处理方法如情况一】情况五:外部参照这类图纸用天正CAD2008打开,在右下角命令栏输入XR按回车会弹出如下对话框:如果是已加载,在已加载上点鼠标右键---绑定即可如果是未加载的图纸,在下方‘找到位置’中添加未加载的图纸,再绑定即可【注:天正2014输入XR不起作用的,在工具栏---插入,如下图,就可以打开文件参照图。
】情况六:图纸加密图纸用天正CAD打开,双击图纸显示如下图:这种图纸只能联系设计要密码。
情况七:以上的方法都处理不了的时候。
广联达安装算量之cad导入

广联达安装算量之cad导入第一章CAD图纸导入一.如何快速导入图纸1、实际业务中,往往在一个CAD文件中有多张图纸,要将一个CAD 文件中的多图层图纸快速的分配到相应楼层中,如何解决?解决方法:GQI2015中提供了【图纸管理】功能可以快速分割、定位图纸,而且可以进行楼层对应,将图纸分配至各个楼层中;也可以直接在软件中将图纸进行分割,将图纸导出后,在进行导入定位。
GQI2013中需要在cad中进行图纸分割后再分别导入各个楼层中,或者将图纸导入软件后删除多余之处。
功能放心用之答疑解惑(1)楼层之间的图纸如果没有对应上,识别出来的管道可能会出现错位无法生成通头等,【图纸管理】功能如何保证每楼层的图纸在相对应的位置上?答:以一楼为例,软件会自动将楼层编号为1.1的图纸,在0.0位置建立一个口字型轴网,定位点定位至轴网的1-A几点处;(说明:对于1.2的轴网位置,软件会自动遍历所有楼层的带有楼层编号的图纸,以保证轴网位置的正确,使所有楼层上下定位点精确对应)提示:对于【系统图、设计说明、材料表】建议将这些图纸分割至首层的最右侧位置(或者根据业务需要的适当位置),便于对其查看以及识别,这样避免重复加载夫节点图纸,因为父节点图纸较大,需要花费时间等待图纸的导入;2、如何处理天正图纸导入?解决办法:GQI2015中,软件提供【导入BIM模型】模型功能可以直接导入天正图纸,并在原有【导入CAD图纸】和【插入CAD图纸】两个功能中也支持天正图纸的直接导入。
注:(GQI2015目前只处理了天正-给排水、天正-暖通的图纸,天正-电气的图纸没有处理,需要转T3后导入。
)GQI2013中,需要先将天正图纸在天正软件中转为T3格式,再进行导入软件。
二。
、如何解决图纸无法导入或导入后不显示1、使用软件进行导图,导入CAD图纸时,出现软件自动关闭的情况,如何解决?产生原因:出现这种情况,是由于图纸中存在一些小碎块。
解决办法:第一步:用CAD打开图纸,进行purge命令。
广联达导入CAD文件的操作方法

广联达导入CAD文件的操作方法通过导入CAD文件则可以实现快速绘图并配筋,大大提高我们的工作效率,导入CAD文件的前提条件是电子文件的数据格式为:*.dwg,否则不能导入。
一、导入CAD文件新建工程后(设置好计算规则、计算设置以及节点设置、楼层及各层砼标号),我们在绘图输入界面当中,通过构件导航栏中打开“CAD识图”导航栏,按照导航栏的顺序进行操作即可。
点击“CAD草图”,在工具栏中点击“导入CAD图”,然后找到存放CAD图文件的路径并打开,导入过程当中,还需要根据CAD图纸比例的大小,设置并调整,软件默认是1:1。
在“CAD草图”状态下,还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
二、导入轴网在导航栏中选择“识别轴网”,然后选择提取轴线(ctrl+左键选择,右键确认),提取轴标识(ctrl+左键选择,右键确定),最后点击“识别轴线”,这样就可以把轴线识别过来了。
三、导入柱提取柱的操作步骤:第一步:在“CAD草图”中导入CAD图,CAD图中需包括可用于识别的柱;(如果已经导入了CAD图则此步可省略)第二步:在“CAD草图”中转换钢筋级别符号,识别柱表并重新定位CAD图;第三步:点击导航栏“CAD识别”中的“识别柱”;第四步:点击工具条“提取柱边线”;第四步:利用“选择相同图层的CAD图元”(ctrl+左键)或“选择相同颜色的CAD图元”(a lt+左键)的功能选中需要提取的柱CAD图元,此过程中也可以点选或框选需要提取的CA D图元,点击鼠标右键确认选择,则选择的CAD图元自动消失,并存放在“已提取的CAD 图层”中;第五步:点击绘图工具条“提取柱标识”;第六步:选择需要提取的柱标识CAD图元,点击鼠标右键确认选择;第七步:检查提取的柱边线和柱标识是否准确,如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改;第八步:点击工具条“自动识别柱”下的“自动识别柱”,则提取的柱边线和柱标识被识别为软件的柱构件,并弹出识别成功的提示。
广联达里面如何导进CAD图形

广联达里面如何导进CAD图形
随着造价计算软件导图功能的推出和使用,极大的方便了造价的算量工作,提高了工作效率。
那么大家知道广联达里面如何导进CAD 图形吗?下面是店铺整理的广联达里面如何导进CAD图形的方法,希望能给大家解答。
广联达里面导进CAD图形的方法
在我的电脑桌面上找到广联达钢筋算量的图标,双击打开。
打开之后,都要新建工程,如何新建工程在我的另一篇“广联达算量软件如何新建工程”里面有详细的步骤和介绍。
鼠标点击绘图输入的CAD识别。
鼠标点击CAD识别栏中的CAD草图。
调出的图纸管理的对话框中鼠标选择添加图纸。
找到所需要的建筑结构图,点打开。
这样,CAD图纸就完全导入了。
cad图形如何导入进广联达中

cad图形如何导入进广联达中
在工作中一些软件肯定会用到cad图形,比如说最常见的就是广联达软件了。
那么大家知道cad图形如何导入进广联达中吗?下面是店铺整理的cad图形如何导入进广联达中的方法,希望能帮到大家! cad图形导入进广联达中的方法
1.首先要建立好轴网,建好轴网后才能导图
2.点击cad识别前面的小加号,然后点击cad草图
3.点击图纸管理里面的添加图纸,选择要导入的cad图纸
4.点击图纸管理中的手动分割(没有这个选项的话点击右边的>>符号会显示出来) b、然后拉框选取正在绘制楼层的cad图纸c、选取完成后鼠标右键单击,给选取的图纸起个名字(基础平面图),然后单击确定 d、在图纸管理下面就会出现黄色的那个已经选取的图纸
5.双击黄色的基础平面图,要使用的部分出现在显示框里 b、点击编辑栏里的设置比例 c、像测量距离一样选取一个轴线为起点,另一个轴线为终点,然后在弹出的比例调整对话框里输入图纸标注的尺寸3600
6.点击编辑栏里的定位cad图 b、拖动两个轴线的交点到已经绘制好的轴网相对应的轴线交点处 c、完成,要使用的cad图纸已导入就为。
CAD草图转广联达钢筋软件

CAD草图转广联达钢筋软件(基础层)打开广联达软件-----新建----填写工程信息---完成----楼层设置----首层底标高改为0(其他不动,软件默认)---插入楼层(按设计填层数、层高。
板厚软件默认)---绘图输入---基础层(窗口选择基础层)---CAD识别窗口内的CAD草图---导入CAD图----选择所需的CAD基础图---打开---默认1:1---确定---轴网(双击)---新建轴网(建好轴网后)---回到绘图界面---CAD草图---括住CAD图松开左键(CAD图变成蓝色)----移动(窗口)---点住CAD图的交点(例○1轴与○A轴的相交点)移至与新建的图元(○1轴与○A轴的相交点)重合---基础--(双击)独立基础---新建---独立基础---点击DJ-1---新建矩形独立基础单元---填数据(在DJ-1处,底标高填写该基础的底标高(填负数),在DJ-1-1处,相对底标高填0,如是双层柱基础即在DJ-1处再新建填数据,即会出现(顶)或(底)两组数据,顶的那组数据相对底标高填正数,既相对底层基础的顶而言,软件自动给出数据。
)---新建完所有基础数据后回到绘图(左上窗口)---点---布置基础(例:点击D-1随意放在新建的图元D-1位置上)对齐(窗口)---单对齐---基础图元变成线条---点击CAD线条再点击图元线条(两线重合,该基础完成)---Esc---(如需要复制,点击该图元由浅绿色变为蓝色)---复制(交点最好选择在基础的边角)---完成基础布置后---CAD草图(左窗口)---清除CAD草图。
基础层的柱绘图输入---CAD识别窗口内的CAD草图---导入CAD图----选择所需的CAD柱图---打开---默认1:1---确定---绘图---基础层(窗口)---CAD草图---括住CAD图松开左键(CAD图变成蓝色)----移动(窗口)---点住CAD图的交点(例○1轴与○A轴的相交点)移至与新建的图元(○1轴与○A轴的相交点)重合。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CAD图形导入软件后的识别的详细步骤是:一、导入CAD图:1、单击导航栏“CAD”识别下的,“CAD草图”。
2、单击“导入CAD图”按钮,在导入CAD图形对话框中,选中要导入的CAD图,如选上“02食堂结构”,右边出现要导入的图形。
这个图形可以放大。
3、在下面文件名栏中出现:XX结构,单击“打开”。
4、当出现“请输入原图比例”对话框,软件设置为1:1,单击“确定”。
这样XX结构的CAD 图就导过来了。
二、保存CAD图:有时,一个工程存在多个楼层、多种构件类型的CAD图在一起,为了方便导图,需要把各个楼层“单独拆分”出来,这时就要逐个把要用到的楼层图单独导出为一个独立文件,再利用这些文件识别。
其方法:1、单击菜单栏中的“CAD识别”,再单击“导出选中的CAD图形”,然后在绘图区域“拉框选择”想要导出的图。
2、单击“右键”确定,弹出“另存为”对话框。
3、在另存为的对话框中的“文件名”栏中,输入上“文件名”如桩基图,单击“保存”4、在弹出的“提示”对话框时,单击“确定”,完成导出保存拆分CAD图的操作。
三、清除CAD图:全部图纸导出保存后,单击“清除CAD图”按钮,这时,就可把全部原来的CAD图清理没了。
四、提取拆分的CAD图:1、首先切换到“基础层”,单击“导入CAD图”,弹出“导入CAD 图形”对话框。
2、选择“基础图”,单击“打开”,在弹出的“请输入原图比例”对话框,软件设置为1:1,单击“确定”。
这样,基础图就显示出来了。
五、轴网识别:1、点击“导航”条下的“CAD识别”,单击“识别轴网”。
2、单击绘图工具栏中的“提取轴线边线”,再单击“图层设置”按钮,点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
3、单击需要提取的轴线。
(此过程中也可以点选或框选需要提取的CAD图元)。
a) 点击“右键”确认选择,则选择上的轴线自动消失,并存放在“已提取的CAD图层”中。
b) 单击绘图工具栏中的“提取轴线标识”,再单击“图层设置”按钮,点击“选择相同图层的CAD 图元”或“选择相同顔色的CAD图元”。
c) 单击需要提取的轴线标识。
(此过程中也可以点选或框选需要提取的CAD图元)。
d) 点击“右键”确认选择,则选择上的轴线自动消失,并存放在“已提取的CAD图层”中。
4、自动识别轴网:在完成“提取轴线边线”和“提取轴线标识”的操作后,单击菜单栏“CAD识别”,单击“自动识别轴网”,这样整个轴网就被识别了5、补画轴号:在轴网识别后,有时会出现部分轴线没有轴线标识。
解决的方法是:a) 单击导航栏中的“轴线”选择“辅助轴线”。
b) 单击“修改轴号”按钮。
c) 单击没有“轴号”的轴线,弹出“请输入轴号”对话框。
d) 在“请输入轴号”对话框中的“轴号栏”里输入上相应的“轴号”,如:1、2、3、……。
e) 单击“确定”,这样没有轴线标识的轴线就有了标识。
6、合并两个轴网:有时一栋房屋太长,CAD图把它分两部分画,导过来之后如何把它合并成一个轴网。
可以用“重新定位CAD图”的方法把两个轴网合并。
在导入进来的CAD轴网图,把鼠标移到下面轴网图的10轴与1轴交点(即第二个轴网起始点),单击左键,出现一根细白线,再移动鼠标至识别完的上面轴网的10轴与1轴交点,单击左键,这样两个轴网合并在一起了。
六|、转换钢筋符号:1、把CAD图放大,找到CAD图原钢筋符号,如:3‰‰13116。
2、单击“转换符号”按钮,在弹出的“转换钢筋级别符号”对话中,在CAD原始符号栏内,用鼠标左键点击原CAD图的钢筋符号,如3‰‰13116,这时在“转换钢筋级别符号”对话中的CAD原始符号栏内,出现了转换钢筋符号形式。
3、单击“转换”,弹出的“确认”框中,单击“是”。
4、一交次转换不完,再转换,直至全部转换完毕,单击结束。
七、识别柱表:在“CAD”草图中识别柱表。
导入柱表后:1、单击“识别柱表”按钮,左键框选“柱表”,单击右键“确认”。
这时会弹出的“识别柱表----选择对应列”对话框。
2、然后在柱表的第一行的空白行中,单击左键,右边出现“对勾”。
3、单击“对勾”,选择:柱号、标高、b*h、b1、b2、h1、h2、角筋、b边一侧、h边一侧、箍筋类型号、箍筋,选定后单击“确定”,在弹出的“确定”框中,单击“确定”。
4、弹出了柱列表与CAD图中的柱表相一致。
5、单击“生成构件”,弹出“确认”表,单击“确定”,弹出“提示构件生成成功”,单击“确定”。
6、在该“柱列表”中,单击“新建柱”,在下表中出现KZ-1柱,可填柱的数据。
也可在该“柱列表”中,单击“新建柱层”,在下表中出现2.2~5.25的柱层。
复制。
7、识别“连梁表”、识别“门窗表”方法同上。
八、识别柱:1、在“CAD草图”中导入CAD图,CAD图中需包括可用于识别的柱;(如果已经导入了CAD 图则此步可省略)2、在“CAD草图”中转换钢筋级别符号,识别柱表并重新定位CAD图。
(1)、重新定位CAD图:在导入进来的CAD柱图,把鼠标移到柱图的A轴与1轴交点,单击左键,出现一根细白线,再移动鼠标至识别完轴网上的A轴与1轴交点,单击左键,柱图与轴网重合在一起了。
3、点击导航栏“CAD识别”中的“识别柱”。
4、点击工具条“提取柱边线”。
5、单击“图层设置”按钮,利用“选择相同图层的CAD 图元”(ctrl+左键)或“选择相同颜色的CAD图元”(alt+左键)的功能选中需要提取的柱CAD图元,(一定要单击上柱边线)此过程中也可以点选或框选需要提取的CAD图元,点击鼠标右键确认选择,则选择的CAD图元自动消失,并存放在“已提取的CAD图层”中;6、点击绘图工具条“提取柱标识”;7、选择需要提取的柱标识CAD图元,点击鼠标右键确认选择;8、检查提取的柱边线和柱标识是否准确,如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改;9、点击工具条“自动识别柱”下的“自动识别柱”,则提取的柱边线和柱标识被识别为软件的柱构件,并弹出识别成功的提示。
如果不重新定位CAD图,导入的构件图元有可能就会与轴线偏离;门窗表通常情况在建筑施工图总说明部分,柱表通常在柱平面图中,连梁表在剪力墙平面图中。
10、说明:如果有的层柱子导不过来,如基础层的柱子、桩、承台都是一种颜色,没有柱子边线,就无法导入柱子,这时可以用复制的方法把首层的柱子复制到基础层来。
九、导入墙1、提取墙边线第一步:导入CAD图,CAD图中需包括可用于识别的墙;(如果已经导入了CAD图则此步可省略)第二步:点击导航栏“CAD识别”下的“识别墙”;第三步:点击工具条“提取墙边线”;第四步:利用“选择相同图层的CAD图元”或“选择相同颜色的CAD 图元”的功能选中需要提取的墙边线CAD图元,点击鼠标右键确认选择。
2、读取墙厚第一步:点击绘图工具条“读取墙厚”,此时绘图区域之显示刚刚提取的墙边线;第二步:按鼠标左键选择墙的两条边线,然后点击右键将弹出“创建墙构件”窗口,窗口中已经识别了墙的厚度,并默认了钢筋信息,只需要输入墙的名称,并修改钢筋信息等参数,点击确认则墙构件建立完毕;第三步:重复第二步操作,读取其他厚度的墙构件。
3、识别墙第一步:点击工具条中的“识别”按钮,软件弹出确认窗口,提示“建议识别墙前先画好柱,此时识别出的墙的端头会自动延伸到柱内,是否继续”,点击“是”即可。
第二步:点击“退出”退出自动识别命令。
十、导入门窗1、提取门窗标识第一步:在CAD草图中导入CAD图,CAD图中需包括可用于识别的门窗,识别门窗表;(如果已经导入了CAD图则此步可省略)第二步:点击导航栏“CAD识别”下的“识别门窗洞”;第三步:点击工具条中的“提取门窗标识”;第四步:利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的门窗标识CAD图元,点击鼠标右键确认选择;2、提取墙边线第一步:点击绘图工具条“提取墙边线”;第二步:利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的墙边线CAD图元,点击鼠标右键确认选择;3、自动识别门窗第一步:点击“设置CAD图层显示状态”或按“F7”键打开“设置CAD 图层显示状态”窗口,将已提取的CAD图层中门窗标识、墙边线显示,将CAD原始图层隐藏;第二步:检查提取的门窗标识和墙边线是否准确,如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的门窗标识和墙边线进行修改;第三步:点击工具条“自动识别门窗”下的“自动识别门窗”,则提取的门窗标识和墙边线被识别为软件的门窗构件,并弹出识别成功的提示。
温馨提示:在识别门窗之前一定要确认已经绘制了墙并建立了门窗构件(提取CAD图中的门窗表)。
十一、导入梁1、提取梁边线第一步:在CAD草图中导入CAD图,CAD图中需包括可用于识别的梁;(如果已经导入了CAD图则此步可省略)第二步:点击导航栏中的“CAD识别”下的“识别梁”;第三步:点击工具条“提取梁边线”;第四步:利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的梁边线CAD图元;2、自动提取梁标注第一步:点击工具条中的“提取梁标注”下的“自动提取梁标注”;第二步:利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的梁标注CAD图元,包括集中标注和原位标注;也可以利用“提取梁集中标注”“和提取梁原位标注”分别进行提取;3、自动识别梁点击工具条中的“识别梁”按钮选择“自动识别梁”即可自动识别梁构件(建议识别梁之前先画好柱构件,这样识别梁跨更为准确);4、识别原位标注第一步:点击工具条中的“识别原位标注”按钮选择“单构件识别梁原位标注”;第二步:鼠标左键选择需要识别的梁,右键确认即可识别梁的原位标注信息,依次类推则可以识别其它梁的原位标注信息.5、说明:(1)、在导入梁时,有的层的梁没有完全导入过来,没有导入过来的梁,可用定义梁的方法,按照CAD图上的标注梁的编号、尺寸、配筋,重新定义,然后就在这张电子版图纸(梁是灰兰的就是没识别过的)所标注的位置画上即可。
(2)、在导入梁时,有的梁没有完全导入到位,也就说还差点到头。
解决的方法是:单击“廷伸”按钮,单击要把梁廷伸到位置的轴线,轴线变色,再单击要“廷伸的梁”,这时这根梁就廷伸到位了。
用同样的方法把所有没完全导入到位的梁全部画好。
(3)、识别完梁后,还要进行“重提梁跨”的操作,把梁每跨的截面尺寸、支座、上部、下部、吊筋、箍筋的加筋逐一在表格中输入或修改准确,才能计算汇总钢筋工程量的。
这时如果没有兰图,可以把这一层的梁图,重新再导入进来,识别过来的梁图与CAD梁图虽然相距一段距离,可不用去管它,把这两张图放大或缩小,就能把CAD梁图中的梁的信息记住,输入到“重提梁跨”中的表格里去。
